Порядок выполнения работ
В разных случаях проведение монтажа может иметь незначительные отличия, но общий порядок при этом сохраняется. Работу начинают с установки радиаторов. Их крепят к стене в предусмотренных местах, они должны висеть ровно и не качаться. Если батарея размещается под окном, то она должна располагаться по центру. Подачу воды рекомендуют делать снизу, отвод сверху, хотя это может быть выполнено и по-другому. Недопустимым считается вариант входа и выхода воды сверху, т.к. в этом случае низ не будет прогреваться.
Монтаж радиатора отопления
После установки радиаторов ставят фитинги. Для прокладки труб пробивают отверстия в стенах. В местах прохождения трубы с теплоносителем через стены можно установить дополнительно металлические трубы, которые будут защищать магистраль от внешних воздействий, и внутри которых она и пройдет. Магистраль прокладывают от того места, где расход больше, туда, где меньше.
После монтажа труб, обеспечивающих подачу, прокладывается обратка и подключается насос. При проведении монтажных работ также ставятся необходимые краны и вентили, предусмотренные планом. На этом систему можно считать готовой, осталось ее заполнить водой, проверить на герметичность и испытать.
Выполнить отопление дома своими силами вполне возможно, только при этом необходимо правильно выбрать составные его части – определить мощность котла, радиаторов отопления, выбрать нужные трубы и решить, какое отопление вы будете делать.
Принцип работы
Технология отбора энергии из холодной среды, и передачи в более теплое место, основан на физическом свойстве жидкости отбирать тепло в процессе испарения, и отдавать его при конденсации паров.
Если коротко! На этом же принципе основана работа любого холодильника и бытовых кондиционеров. Холодильник вырабатывает холод, при этом его стенки горячие. Здесь же процесс происходит наоборот.
Технологическая схема воздушного теплового насоса состоит из следующих элементов:
- компрессор с электроприводом;
- испаритель;
- расширительный (дроссельный) клапан;
- конденсатор с вентилятором обдува;
- медные трубки для циркуляции хладагента (легкокипящей жидкости) между основными элементами схемы.
Испаритель представляет собой теплообменный радиатор и устанавливается на улице. В одном блоке с ним смонтирован компрессор и расширительный клапан. Конденсатор с вентилятором обдува находится в обогреваемом помещении. Для уменьшения нерациональных потерь энергии трубки циркуляционного контура покрыты слоем тепловой изоляции, чаще всего из вспененного полиэтилена или искусственного каучука.
В качестве хладагента используется легкокипящий фреон, не замерзающий при низкких температурах.

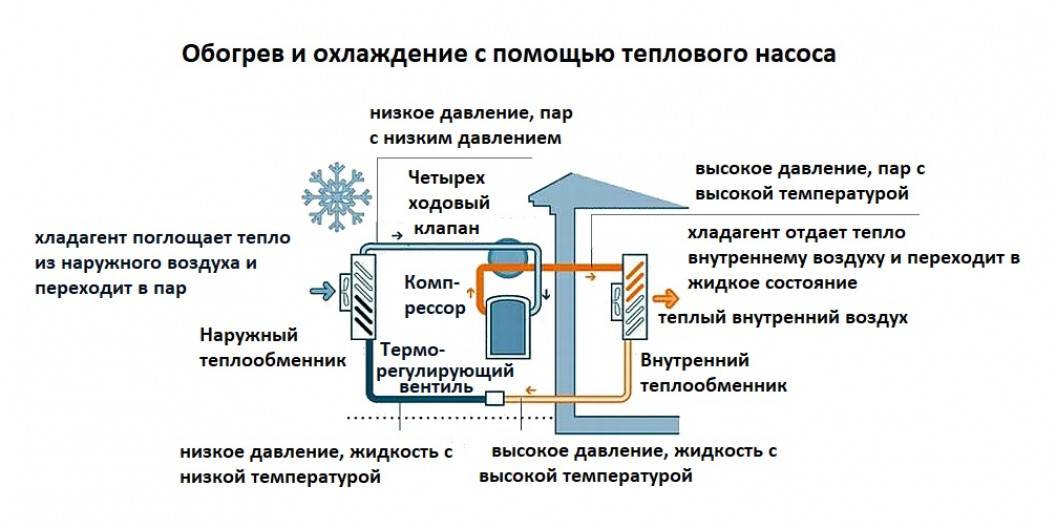

Простая схема работы
Рабочий процесс в тепловом насосе воздух-воздух складывается из 4-х последовательных циклов:
- Хладагент, в жидком состоянии с температурой ниже, чем у наружного воздуха, находится в установленном на улице испарителе. Попадая на стенки трубок, он испаряется и переходит в газообразное состояние. При этом температура фреона возрастает.
- Подогретый газ поступает в компрессор, который значительно повышает давление рабочей среды. Это приводит к дальнейшему росту температуры рабочей среды.
- В сжатом и разогретом состоянии пары хладагента подаются на стенки трубок конденсатора обдуваемого конденсатора, где происходит его переход из газообразного в жидкое состояние с одновременным охлаждением и образованием смеси пара и жидкости.
- Охлажденная смесь поступает в расширительный клапан, который пропускает только холодный жидкий фреон к испарителю и весь цикл повторяется снова.
Для того, чтобы повысить эффективность теплообмена в испарителе и конденсаторе их рабочую поверхность делают максимальной, на трубки устанавливают дополнительное оребрение и активно обдувают воздухом.
Варианты обогрева теплицы и их сравнение в таблице
Не каждая теплица нуждается в отоплении. Систему стоит устанавливать в том случае, если она используется в течение всего года или если вы практикуете раннее выращивание огородных культур.
| Способ обогрева | Плюсы | Минусы |
| Солнечный обогрев | Это достаточно простой и легко выполнимый вариант. Конечно, вы не построите всё бесплатно, но он не потребует дорогих материалов. Отапливание происходит естественно, тепло отдается постепенно. | Такой способ напрямую зависит от климата и погодных условий. Увеличивать или уменьшать температуру не получится. |
| Метод заключается в том, что под плодородный слой закладывается биотопливо , которое разогревает землю за счет естественных процессов разложения, тепло отдается постепенно. За счет него требуется меньше подкормки и поливов. | Этот способ также зависит от климата, без дополнительного обогрева воздуха в зимнее время года растения не выживут, а летом они могут взапреть. Невозможно отрегулировать температуру. | |
| Воздушный обогрев | Система легко сооружается, теплица быстро прогревается. Отсутствует конденсат, так как есть постоянное перемещение воздуха. | При выключении системы температура резко снижается, поэтому процесс требуется поддерживать все необходимое время. |
| Водяной обогрев | Система безотказно и безопасно работает. Воздух не пересушивается. Температуру можно менять при необходимости. | Оптимально будет устроить отдельную котельную или нагрев воды с помощью электроэнергии, поэтому такой способ нельзя назвать экономным. |
| Паровой обогрев | Очень быстро достигается необходимая температура. Экономно расходуется топливо. Материалы стоят недорого. Может обогреваться большое пространство. | Отопительные приборы и комплектующие сильно нагреваются, поэтому часто возникает необходимость их замены. |
| Печной обогрев | Недорого, легко соорудить своими руками, эффективно, температуру можно менять, топливо доступно. | Такую систему надо всё время контролировать. |
| Газовый обогрев | Воздух прогревается быстро и равномерно, система не требует больших денежных затрат, практична в использовании. | Работу системы надо постоянно держать под контролем, так как газ достаточно опасен. Кроме того, необходимо на всех этапах сооружения согласовывать проект со специальными службами. |
| Электрический обогрев | Нет необходимости контроля, не надо возводить дымоход, процесс можно автоматизировать, нет опасности воспламенения, нет проблем с приобретением и хранением топлива. | Воздух пересушивается, необходим источник питания. Это достаточно дорогой вариант, так как будет большой расход электричества. |
О системе воздушного отопления
Отопление воздушного типа отличается высоким качеством и надежностью. Конструкция включает следующие элементы:
- Генератор теплового вида (работает на воде, необходим для нагревания воздушных масс в помещении)
- Оборудование, которое напоминает стандартный вентилятор (главная функция — передача тепла в нужный участок комнаты)
- Воздуховоды — специально разветвленные каналы (направляют нагретый воздух в нужное помещение).
Многие люди знают, что такое деревенская печка. Для обогрева помещения необходимо подготовить дрова и затопить печь. Подобным образом работает воздушная система отопления. Нагретый воздух разносится по всему помещению и греет всю комнату.
Также бывает принудительная циркуляция теплого воздуха. Для этого используются специальные вентиляторы. Данный способ требует наличия электрической энергии.
Методы проведения циркуляции:
- Подача свежего воздуха извне.
- Циркуляция прямоточного вида (затратный метод, не рекомендуется для жилых помещений).
- Закрытый цикл.
В СВО отсутствуют радиаторы. Принцип действия: тепловой генератор греет воздух, а не жидкость.
Виды СВО представлены в таблице.
| Разновидность | Описание |
| Гравитационные | Принцип действия: 1. Поднятие теплого воздуха вверх. 2. Растекание воздушных масс по потолку и дальним стенам. 3. Охлаждение воздуха и опускание его вниз. Таким образом, создается круговорот без дополнительных приспособлений. Данную систему можно назвать классикой. Достоинства метода: отсутствие шума, высокая надежность, экономичность. |
| Принудительные | Способ нагревания воздушных масс — при помощи вентилятора. Также теплый воздух может подаваться по системе воздуховодов. Следующий этап — часть воздуха возвращается для повторного нагревания, оставшаяся часть поступает на улицу. |
Воздуховоды изготавливаются из листовой оцинковки и специального гофра. В качестве утеплителя используется теплоизолятор (самоклеящийся материал). Между собой детали соединяются хомутами или скотчем.
Виды воздуховодов:
- Гибкие.
- Жесткие.
- Круглые (имеют минимальное значение аэродинамического сопротивления)
- Квадратные (изготавливаются в виде коробов).
КПД принудительного отопления равен 90-99%. Многие современные котлы имеют КПД, находящийся в диапазоне от 85 до 95%.
Воздушное отопление обладает естественной циркуляцией (теплый воздух поднимается вверх, а холодный остается снизу). Подтвердить это можно следующим образом: при открытии входной двери в зимнее время года холодный воздух проходит по полу, а теплый выходит сверху.
Проблемы, которые могут возникнуть при неправильном расчете системы отопления:
- Наличие шума или стука во время работы.
- Появление в комнатах сквозняка.
- Перегревание теплоносителя.
Виды воздушного отопления
По типу теплогенератора существует:
- газовое;
- на твёрдом топливе;
- работающее на электричестве воздушное отопление.
Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.
Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.
А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.
К тому же это более затратно в эксплуатации, чем система на газе.
По варианту циркуляции воздуха выделяют:
Прямоточное
Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.
Особенности
В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.
Принципы работы
Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.
Как сделать
Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.
При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.
Рециркуляционные системы
Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.
Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.
Принцип работы
Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:
- естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
- принудительной циркуляции с использованием приточно-вытяжной вентиляции.
Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.
Как сделать
Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.
Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.
С частичной рециркуляцией
Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.
Особенности
В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.
Принцип работы
Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.
Как сделать
Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.
Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования
Особенности воздушного отопления в домашних условиях
В отличие от традиционных у нас , которые сильно подвержены опасности быть размороженными в зимнее время, воздушное отопление таких недостатков не имеет. Тепловые генераторы легко запускаются в любое время года. Главное, что бы имелось топливо для горения и постоянный доступ свежего воздуха. Такие устройства идеальны для загородных домов, которые не нуждаются в постоянном обогреве.
К тому же работающий нагреватель не выделяет абсолютно никаких токсичных веществ. Нагретый до температуры 45-70С воздух в процессе теплообмена распространяется по всему объему отапливаемой жилплощади. Благодаря рециркуляции достигается возможность использовать для обогрева одну и ту же воздушную массу. В ряде случаев автономные системы оборудуются другими опциями, допускающие подачу наружного воздуха. Наличие в системе внешнего блока создает условия для охлаждения внутренних помещений в жаркий период.
Автоматические терморегуляторы поддерживают необходимый температурный баланс в доме. Автономная система домашнего отопления с использованием нагревателя канального типа одновременно выполняет функции вентиляции.
Актуальные разновидности воздушной системы отопления
Сегодня специалисты предлагают несколько вариантов систем, каждая из которых имеет собственные характеристики, достоинства и недостатки. Различаются все конструкции по циркуляции воздуха, зоне размещения воздуховодов, способу теплообмена.
Системы с естественной циркуляцией
Схема основана на физическом свойстве теплого воздуха подниматься наверх, для чего оборудуются воздуховоды, отверстия в потолке для выхода потока наружу. Основное достоинство – дешевизна, но недостатков больше: малая скорость подъема, из-за чего прогрев помещения будет излишне медленным и расположение воздуховодов в верхней части помещения – это не всегда может быть удобным.
Системы с принудительной циркуляцией
Конструкции дополняются вентиляционным агрегатом, мощность которого зависит от количества, общей протяженности воздуховодов. Если предполагается обогревать помещение значительной площади, подбирается несколько приборов вентиляции. Особенность системы – принудительная подача теплого воздуха в помещения. Способ отличается оперативностью прогрева, поэтому считается более практичным для применения в быту и на производстве.
Различия по месту размещения воздуховодов
Здесь также различаются две группы конструкций:
- Напольное расположение подразумевает воздуховоды, которые установлены в плинтуса или смонтированы в пол. Такая конструкция считается самой эффективной – теплый воздух поднимается вверх, помещение прогревается плавно и быстро.
- Подвесное расположение – это схема с воздуховодами, встроенными в потолочные перекрытия или стены, выводы при этом располагаются в верхней части помещения (под потолком). Системы считаются менее эстетичными, но есть способы декорирования труб потолочными плинтусами и другими элементами. Недостаток – низкие показатели температуры у пола, высокие – у потолка. Системы рекомендуется сочетать с другими вариантами отопления.
Типы систем по способу теплообмена
Специалисты различают три вида конструкций:
Прямоточная. Принцип простой: в нижней части строения монтируется отопительный прибор для разогрева воздуха. Затем потоки подаются в помещения через воздуховоды. В потолке делаются отверстия для выхода теплого воздуха наружу. Достоинства – простота монтажа и качественная вентиляция помещений, недостаток – высокие первоначальные, эксплуатационные затраты, воздух буквально используется для «отопления улицы». Прямоточные системы нужны для работы в помещениях, где работают с опасными веществами, агрессивными или дурно пахнущими субстанциями.
Как проектируется воздушная система
Создание проекта – важный подготовительный момент: если он будет сделан с ошибками, владелец столкнется с трудностями в процессе использования отопления. Так, неверные расчеты приводят к недостатку/избытку мощности, неправильному вентилированию, неравномерному прогреву помещений
Чтобы воздушное отопление дома функционировало без сбоев, требуется уделить внимание следующим моментам:
Расчет теплопотерьделается для каждого помещения. Они зависят от того, сколько в комнате дверей, окон, поскольку через эти части тепло уходит интенсивнее.
Расчет теплопотерь на вентиляциюзависит от количества постоянно проживающих людей, для обеспечения людей свежим воздухом.
Расположение основных элементов на схеме, соотношение с другими инженерными коммуникациями, конструктивными элементами дома и предметами интерьера
Определение типа топлива и мощности источника тепла
При расчете важно помнить о том, что источник тепла рассчитывается не только на нормируемую зимнюю температуру, но и на непредвиденные отрицательные температуры.
Подбор опционального оборудования– такого как кондиционер, увлажнитель, бактерицидный очиститель.
Проект включает расчет всех компонентов системы, объема и стоимости материалов и расходников. Грамотный проект могут сделать только профессионалы.
Грамотный проект позволяет оптимально расположить оборудование и основные элементы Источник seaside-home.ru
О выборе схемы отопления
Отопление может быть выполнено по самым разным схемам. При этом для каждого конкретного случая может быть применен свой, наиболее подходящий вариант. Выбирая его, необходимо учесть особенности, присущие различным системам отопления.
1. Они бывают с естественной (гравитационной) и принудительной циркуляцией. Особенностью гравитационной циркуляции является возможность обогрева дома без использования дополнительного оборудования, такого как циркуляционный насос, и возможность работы элементов системы при атмосферном давлении.
Схема гравитационной водяной системы отопления
Подобный подход позволяет обеспечить уменьшение затрат при создании отопления, правда, для этого надо выполнить ряд дополнительных требований:
- нагревательный котел должен быть расположен ниже радиаторов, а расширительный бачок выше;
- трубопроводы должны иметь уклон, создающий самотек теплоносителя в сторону радиаторов при движении горячей воды, и в сторону котла при обратке;
- должно быть обеспечено крепление трубопроводов, исключающее образование противотока;
- трубы для подачи горячей воды должны быть большего сечения, чем для обратки.
Система обогрева с принудительной циркуляцией является наиболее универсальной, и при ее создании не требуется выполнения такого количества требований.
Система отопления с принудительной циркуляцией
2. Монтаж отопления может быть выполнен однотрубным и двухтрубным способом. Особенности этих схем отопления показаны на фото

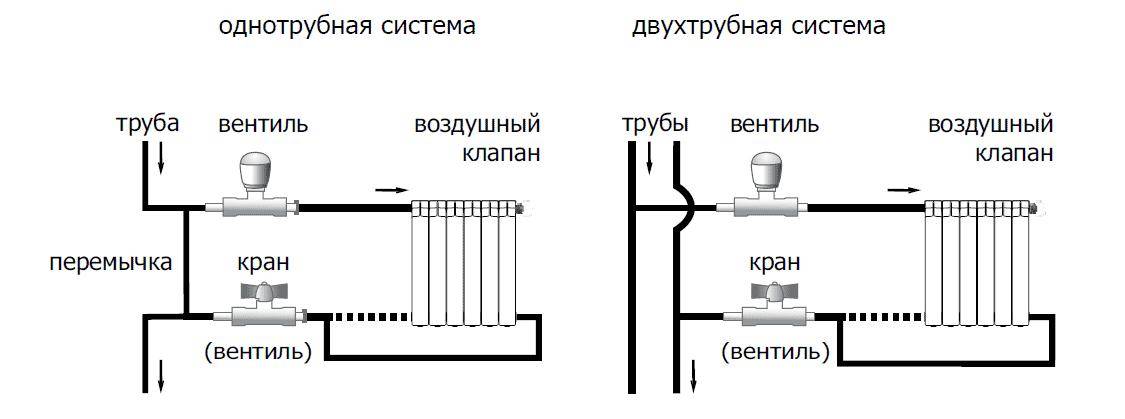

Схема однотрубной и двухтрубной системы отопления
При однотрубной системе вода через радиаторы проходит один за другим и потом возвращается в отопительный котел, а при двухтрубной в каждый радиатор вода поступает отдельно из магистрали и потом туда же возвращается.
А что касается недостатков, присущих однотрубной схеме, то наиболее популярный ее вид, называемый «ленинградкой», благодаря усилиям многочисленных специалистов-теплотехников в значительной степени от них избавлен.
Более подробно с тонкостями и особенностями этой системы можно ознакомиться с помощью видео
Воздушное отопление частного дома своими руками
Воздушное отопление в сравнении с водяным имеет множество преимуществ. Подобные системы отличаются высоким КПД. При их использовании отсутствует риск разморозки или прорыва труб, а помещения прогреваются практически моментально. Далее в статье рассмотрим, как устроить воздушное отопление частного дома правильно и своими руками. Ниже вам будет представлена подробная инструкция по монтажу.
Схема системы воздушного отопления
Системы, работа которых основана на прямом нагреве воздуха в помещении, включают в себя следующее оборудование:
- Теплогенератор.
- Воздуховоды.
- Рукава, предназначенные для забора воздуха с улицы.
- Декоративные решетки.
- Вентилятор.
Этапы монтажа воздушного отопления
Поскольку конструкция подобной системы достаточно проста, произвести монтаж воздушного отопления несложно и своими руками. В инструкциях по монтажу такого оборудования обычно предусматривается следующий порядок действий:
- Установка котла с теплообменником.
- Монтаж вентилятора.
- Разводка и утепление подающих и обратных воздуховодов.
- Устройство в стене отверстия для забора воздуха снаружи здания и установка в него дополнительного рукава.
Установка теплогенератора
Котел обычно устанавливается в подвале. Для подключения его к газовой магистрали следует пригласить специалиста. Самостоятельно делать это очень опасно. Дымоход можно изготовить из жести. Подающий воздуховод подключается к верхней части теплообменника котла. Внизу, под камерой сгорания монтируется вентилятор. К нему снаружи подводится обратный воздуховод.
Монтаж воздуховодов
Разводка воздуховодов – важный этап такого мероприятия, как монтаж воздушного отопления дома. Давайте посмотрим, как смонтировать их своими руками качественно. В первую очередь к теплообменнику подключается главная магистраль подающего воздуховода. Далее к ней подсоединяются разводящие гибкие воздуховоды с круглым сечением. При этом используется алюминиевый армированный скотч. К стенам или потолку гибкие трубы крепят на хомуты.
Разводку лучше проводить таким образом, чтобы подающие воздуховоды выходили в помещения как можно ближе к полу. В этом случае поступающий из труб теплый воздух, поднимаясь к потолку, будет равномерно прогревать комнаты.
На следующем этапе монтируют обратный воздуховод. Забор холодного воздуха производится также от пола помещений. Воздух, поступающий в одну комнату, допускается забирать из другой. Обратные трубы всегда имеют меньше выходов и отличаются большим, чем подающие, диаметром.
Следующий шаг — монтаж воздуховода, предназначенного для забора воздуха снаружи. Он обязательно должен быть утеплен. Иначе на нем будет образовываться конденсат. На этой трубе устанавливается дроссельная заслонка. Она позволяет регулировать количество поступающего снаружи воздуха. Если в доме установлен кондиционер, следует утеплить и подающие трубы. Это также предотвратит оседание на них паров влаги. Воздушное отопление частного дома собирается с использованием элементов особой эстетичностью не отличающихся. При установке его своими руками проще всего скрыть трубы за гипсокартонными конструкциями.
В том случае, если подающие рукава имеют неодинаковую длину и разное количество колен, помещения будут прогреваться неравномерно. Для того, чтобы исправить ситуацию, следует использовать заслонки.
Фильтры и дополнительное оборудование
Воздушное отопление частного дома, часто дополняется разного рода полезными конструкциями, смонтировать которые также можно своими руками. Инструкция по монтажу стороннего оборудования обычно прилагается производителем. К примеру, в подающие воздуховоды могут встраиваться очищающие фильтры. Некоторые воздушные системы отопления используются даже для охлаждения воздуха в доме летом. Для этого в главную магистраль устанавливается испарительный блок кондиционера.
Решив собрать воздушную систему отопления самостоятельно, следует иметь в виду то, что при неправильном проектировании обязательно возникнут разного рода проблемы. Поэтому перед приобретением комплекта, стоит обратиться к специалисту, который сделает все нужные расчеты.
Преимущества и недостатки системы воздушного отопления
Есть основные преимущества такого вида обогрева помещений. А именно:
- высокий КПД;
- быстрый прогрев пространства;
- температурные показатели поддерживаются согласно заданным значениям;
- есть возможность совмещения с другими видами обогрева;
- отсутствуют громоздкие радиаторы.
Но у них есть также свои недостатки:
- монтаж возможен только на этапе строительства;
- большое потребление электричества;
- система нуждается в постоянном обслуживании (замены фильтров, дополнительных элементов и так далее.
Несмотря на недостатки, способ прогревания помещений с помощью перемешивания воздушных масс удобный и простой в использовании.
Воздушное отопление своими руками. Сборка и установка магистральных воздуховодов.
При прокладке воздуховодов воздушного отопления своими руками наиболее оптимальное решение – начать с установки магистральных воздуховодов. Но при необходимости можно сделать и наоборот – проложить сначала гибкие воздуховоды, а потом уже магистральные и соединить все в одну единую систему.
Каркасом магистральных воздуховодов стали ПВХ-профили. Длинные продольные секции сделаны из H-профиля (но его пришлось укоротить до h-профиля). На углах использованы угловые элементы для крепления виниловой вагонки. Угловые элементы крепятся внутри профиля на клей-герметик, проклеены алюминиевым скотчем внутри воздуховода, а снаружи дополнительно закреплены степлером. На этом каркасе был закреплен нарезанный на соответствующие полосы рулонный вспененный полиэтилен, как уже было сказано выше, толщиной не менее 10 мм также с помощью степллера и саморезов. Для надежности изнутри все проклеено алюминиевым армированным скотчем.
Процесс сборки магистрального подающего воздуховода
На этапе сборки магистральных воздуховодов в них были прорезаны отверстия для последующего присоединения гибких воздуховодов. Вспененный полиэтилен режется достаточно легко, поэтому установка врезок в магистральный воздуховод своими руками – операция несложная. Ножом прорезаете круглое отверстие, вставляете врезку и крепите ее алюминиевым армированным скотчем. Для усиления конструкции можно дополнительно применить саморезы, но скотч – алюминий к алюминию – держится очень прочно. Так что саморезы нужны только для самоуспокоения.
Процесс сборки магистрального подающего воздуховода
Открытым концом прямой магистральный воздуховод крепится на агрегат воздушного отопления АВН (если в доме устанавливается кондиционер – то на АВН ставится внутренний блок кондиционера, а к нему уже крепится прямой магистральный воздуховод), места стыков проклеиваются алюминиевым скотчем и промазываются клеем-герметиком. Если магистральные воздуховоды выполнены из жести – то желательно их закрепить также и к стене – все-таки их вес гораздо больше, чем вес вспененного полиэтилена.
Магистральный подающий воздуховод
Обратные жесткие магистральные воздуховоды крепятся к коллектору обратному так же, как и прямые к АВН – с помощью алюминиевого скотча и герметика.
При изготовлении магистральных воздуховодов из вспененного полиэтилена своими руками выяснилась интересная вещь – на их сборку ушло на удивление много времени. Поэтому магистральные воздуховоды чаще заказывают из оцинкованной стали на заводе, изготавливающем воздуховоды. Сами воздуховоды при этом обойдутся дороже, но дешевле (и быстрее) будет монтаж. Хотя, если будет налажено производство заготовок для таких воздуховодов, то, возможно, дешевле окажутся воздуховоды из вспененного полиэтилена.
