Счетчик электроэнергии трехфазный: обзор способов подключения и обучающее видео

Счетчик электроэнергии трехфазный обзор способов подключения и обучающее видео

Всем привычный электрический счетчик, который стоит в каждой квартире и в каждом доме — является неотъемлемой частью любой электрической схемы.

Без него никому не позволят пользоваться этим самым важным изобретением человечества за последние два века. Все электрические приборы в однофазной сети, используемые в быту, используют 220 вольт и потребляемая суммарная мощность не должна превышать 15 кВт.

Любое предприятие или предприимчивый хозяин собственного дома может пользоваться электроэнергией по трем фазам, у которого напряжение 380 вольт и суммарная мощность может достигать сотни киловатт. Обычно такое напряжение используют всевозможные станки и промышленное оборудование.

С производством на предприятии все понятно — там нужны большие мощности. В частном доме три фазы нужны для циркулярных пил, профессиональных сварочных аппаратов, даже токарные станки по металлу доступны простому обывателю.

Виды и типы оборудования

Для успешной замены электросчётчиков нужно иметь представление об их классификации, так как от неё зависит способ установки.

По принципу действия различают:

По способу подключения различают:

• однофазные счётчики;
• трёхфазные счётчики.

Вне зависимости от принципа работы, электросчётчики могут быть как однофазными, так и трёхфазными. Есть только одно исключение: двухтарифный счётчик всегда трёхфазный.

Индукционные – наиболее старая разновидность электросчётчика, которую легко узнать по крутящемуся магнитному диску, который крутится тем быстрее, чем больший расход электричества. Cкорее всего, именно их вы и будете менять на более современный.

Электронные счётчики сегодня наиболее популярные. Они точнее считают, а некоторые позволяют передавать показания напрямую поставщику электричества.

Двухтарифный электросчётчик — разновидность электронного, который программируется на два тарифа: дневной и ночной.

Некоторые поставщики электричества предоставляют свои услуги по такому тарифу, который позволяет экономить электричество при его большом потреблении.

Статью о том, как снять показания с трехтарифного счетчика электроэнергии, читайте здесь.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

1. Правильный выбор сечения монтажных проводов.
2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

• Л1 – на ввод питающей линии;
• Л2 – выход на нагрузку;
• И1 – на ввод счетчика;
• И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Классификация счетчиков

Существующие модели счетчиков классифицируются:

1.  По принципу работы:

механические. Это самый популярный вид электросчетчика, существующий на рынке с незапамятных времен. Он функционирует следующим образом: ток, проходящий сквозь устройство, приводит в движение круглые металлические элементы. Они вращаются, а использованная электроэнергия учитывается в зависимости от числа сделанных оборотов. Такие счетчики недорого стоят, но их показания могут иметь небольшую погрешность;

электронные. Такие счетчики появились гораздо позже механических. В них нет двигающихся частей, а энергопотребление учитывается с помощью микросхем либо полупроводников. Датчики напряжения передают сведения о количестве использованной электроэнергии. Электронные счетчики стоят дороже, чем механические, но при этом позволяют вести учет более точно.

2.  По числу поддерживаемых фаз. Этот показатель у электросети и у счетчика должен совпадать.  Но существуют некоторые трехфазные модели, которые можно присоединить к однофазной сети. Но если сеть имеет три фазы, то однофазных счетчиков для нее потребуется три.

Что требуется

Чтобы установить счетчик, вам понадобится:

1. Опломбированный электросчетчик.
2. Крепление (винты или DIN-рейка, стяжки, саморезы).
3. Бокс (пластиковый либо металлический).
4. Автоматы и, в случае необходимости, УЗО.
5. Шины с пластиковыми держателями. Нулевая имеет синий цвет, защитная – желтый либо зеленый.
6. Монтажный моножильный провод из меди.
7. Красные и синие термоусаживаемые трубки.

В качестве инструмента понадобятся:

• перфоратор и отвертки;
• плоскогубцы, кусачки и строительный нож;
• индикаторы (мультиметр или отвертка);
• измерительный инструмент (линейка, рулетка и уровень).

Весь инструмент должен быть в хорошем состоянии, а необходимые для монтажа материалы приобретайте только в специализированных магазинах. При покупке автоматов и УЗО останавливайте свой выбор на известных марках.

Статью, разъясняющую разницу между одно- и многотарифными счетчиками электроэнергии, читайте здесь.

Правильное подключение 2-х полюсного дифавтомата без заземления и с ним

При наличии заземления в однофазной трёхпроводной сети оно к прибору защиты не подключается.

В старых сетях 220В заземление отсутствует, но это не отменяет важности установки прибора защиты. К нему подключаются нулевой и фазных провода, сверху приходящие, снизу отходящие

Порядок подключения значения не имеет, но к выключателям должна подводиться фаза, а к светильникам — ноль. Это необходимо для безопасности при замене ламп. Кроме того, энергосберегающие и светодиодные лампы, в цепи которых выключатель разрывает ноль, начинают моргать. В блоках питания этих источников света установлен конденсатор, заряд которого вызывает вспышки света.

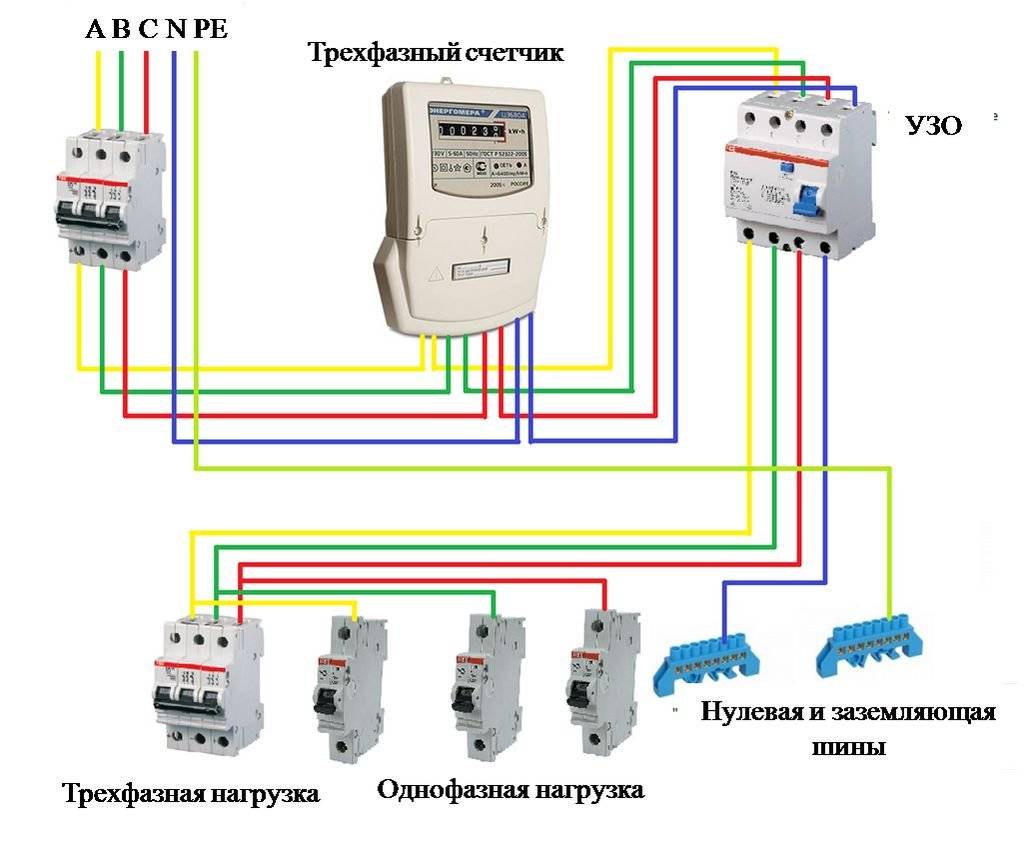

Схема подключения трехфазного счетчика электроэнергии

Довольно часто, для удобства последующего обслуживания электросетей квартиры или дома перед прибором учета энергии устанавливается вводной автомат. В этом случае всегда имеется легкая возможность без вызова электрика и отключения подачи энергии во всем стояке, производить ревизию, замену или дополнительную установку защитной автоматики в домашнем электрощитке.

Схема подключения трехфазного счетчика через вводной трехполюсный автомат представлена ниже, в нашем случае подключение будет осуществляться по ней.

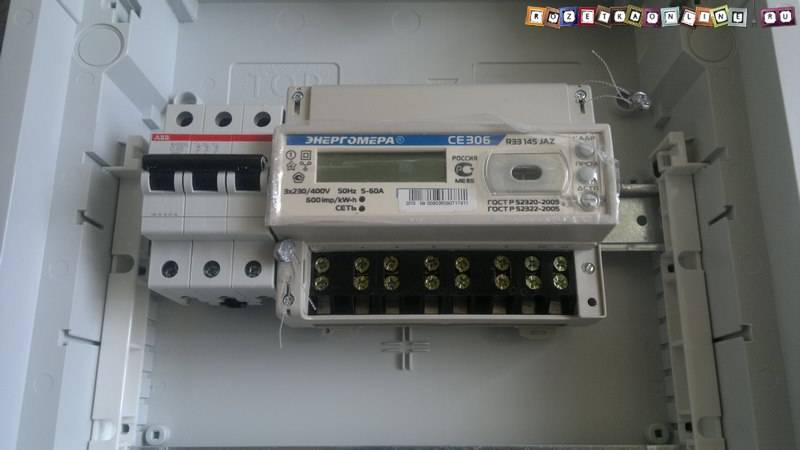

Пристуаем к установке. В первую очередь устанавливаем на дин-рейке нашего электрощита вводной автомат и сам трехфазный счетчик электрической энергии.

Для этого необходимо опустить фиксаторы на тыльной стороне прибора учета, как показано на изображении ниже, а затем, одев его на din-рейку, поднять их. По тому же принципу устанавливается и вводной трехполюсный автомат.

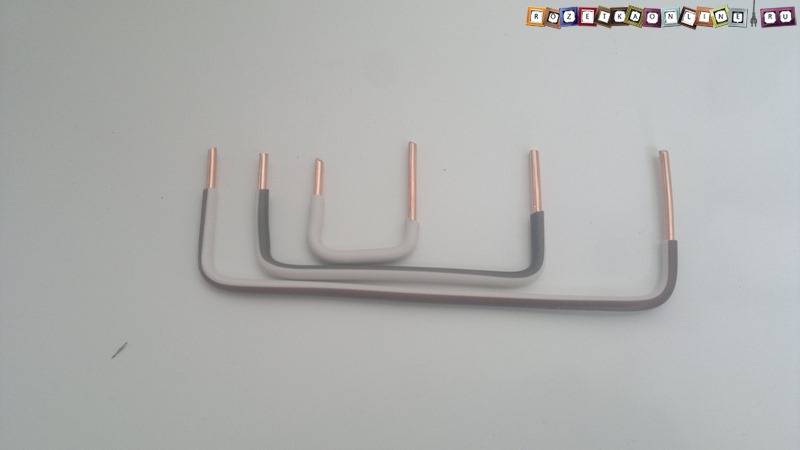

Затем соединяем вводной автомат с соответствующими вводными клеммами на счетчике, согласно схеме подключения. Для этого проще всего воспользоваться жилами проводов из вводного кабеля или другими медными проводами, сечением не меньшим чем вводной кабель.

Если вы подключаете трехфазный электросчётчик напрямую, без вводного автомата, к соответствующим клеммам прибора подключаете сразу фазные и нулевой провода вводного кабеля в том же порядке.

Важно помнить, что через трехполюсный вводной автомат в трехфазной сети идут только фазные провода, нулевой провод подключается к счетчику напрямую. Все клеммы для подключения проводов, на приборе учета электроэнергии, пронумерованы и для надежности контакта имеют по два крепежных винта каждая. Снимать изоляцию с жил проводников необходимо примерно на 20мм

Снимать изоляцию с жил проводников необходимо примерно на 20мм

Все клеммы для подключения проводов, на приборе учета электроэнергии, пронумерованы и для надежности контакта имеют по два крепежных винта каждая. Снимать изоляцию с жил проводников необходимо примерно на 20мм.

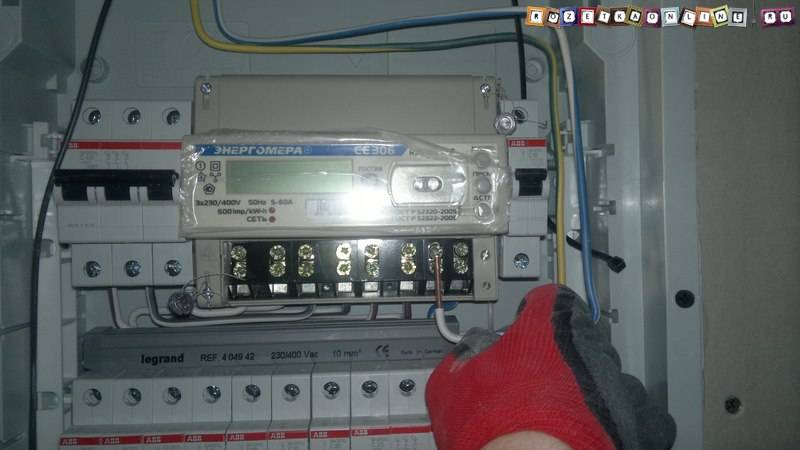

Далее разводим фазные провода из счетчика по нагрузкам, при этом нужно максимально точно рассчитать и сгруппировать потребителей энергии по фазам так, чтобы нагрузки были примерно равными.

Нулевой же провод из счетчика выводится на нулевую шину в щите, обычно маркированную голубым цветом. А заземление, нулевой защитный проводник, подключается к шине заземления без прерываний, вводным кабелем.

В нашем случае, нулевая клемма и клемма заземления находятся в нижней части щита и отмечены соответственно синим и зеленым цветом.

Осталось подключить к вводному автомату фазные провода от вводного кабеля. Обязательно убедитесь, что они не находятся под напряжением во время монтажа.

После чего крепим защитную панель и на этом подключение трехфазного счетчика электроэнергии завершено. Далее можно спокойно продолжать установку защитной автоматики в щите, предварительно отключив вводной автомат.

Чтобы зарегистрировать ваш новый прибор учета электроэнергии необходимо подать заявку в свою управляющую компанию (УК), ТСЖ или Энергосбыт на опломбирование счетчика, только после этого его расчет потребления электроэнергии будет производиться по показателям счетчика.

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
2. Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Необходимость в трёхфазном учете

Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.

Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.

При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.

Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².

Зависимость сечения проводников от протекающего по ним тока или от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра снижается и стоимость всей электропроводки, а также существенно упрощается ее монтаж.

Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.

Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Особенности подключения трехфазного счетчика

Подключение трехфазного прибора учета электроэнергии своими руками может быть хорошо проиллюстрировано при помощи следующей схемы прямого включения:

Как видно из рисунка, основной принцип подключения этого устройства к электрической сети остается тем же. Представленная схема является далеко не единственной, по которой может быть включен трехфазный счетчик. Поскольку эти устройства часто используются для учета электроэнергии в сетях с мощными нагрузками, то для их установки могут применяться различные косвенные схемы подключения в трех или четырехпроводную сеть. При этом используются дополнительные трансформаторы тока или напряжения.

Другим важным моментом, который должен быть учтен при установке трехфазного счетчика своими руками, является соблюдение порядка чередования фаз. Если осуществляется простая замена одного прибора другим, то подключать провода к клеммам нового устройства нужно в таком же порядке, как они были подключены к старому. В случае установки нового счетчика следует определить правильность чередования фаз при помощи фазоуказателя.

Следует отдельно остановиться на установке автоматического выключателя перед счетчиком. С точки зрения безопасности электропроводки квартиры, а также выполнения работ по обслуживанию и замене счетчика, такой выключатель необходим. Однако самовольный монтаж этого устройства может повлечь за собой вполне обоснованные претензии со стороны контролирующей организации. Для того чтобы избежать конфликтных ситуаций автоматический выключатель должен быть заключен в специальный корпус, который пломбируется представителем компании-поставщика электроэнергии.

Таким образом достигается возможность использования автомата для включения или отключения электрической сети и одновременно ограничивается возможность вмешательства в ее конструкцию на участке, расположенном до прибора учета электроэнергии.

Подготовка

Первым делом надо установить бокс, шкаф, где монтируется электрический счетчик, автоматика, шины. Большинство аппаратов модульные, то есть защелкиваются на монтажную планку — DIN рейку. В щитке с этими элементами крепления можно удобно и компактно разместить защитное отключение, ограничители, индикаторы. Модули просто вставляются в планку в ряд и защелкиваются, так же отщелкиваются. Бокс имеет специальные места для переходных клемм и шин.

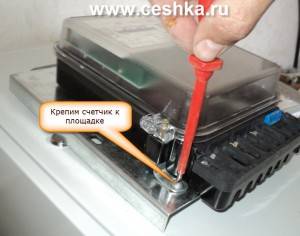

В старых щитках счетчики крепят на болты или оборудуют ту же дин-рейку (приваривают, крепят саморезами). Можно докупить и универсальный крепеж, некоторые модели сразу с ними в комплекте.

Боксы обычно из огнеупорной пластмассы, могут быть и из металла — тогда потребуется заземление корпуса. Есть модификации под разные климатические условия для наружной установки, навесные, встраиваемые. Пример распространенного стандартного изделия — навесной, на 24 позиции, с двумя дин-рейками.

Схема подключения однотарифного счетчика ничем не отличается от таковой для многотарифных моделей.

Как подключить трехфазный счетчик | Советы электрика

Нажимайте на фотографии- они увеличиваются!

Если у вас возникал вопрос как подключить счетчик электроэнергии, а вернее как правильно подключить счетчик- ответ вы найдете в этой статье, посвященной сборке трехфазного щита учета.

Очередной клиент попросил (естественно не за большое спасибо) собрать схему щита учета с трехфазным счетчиком. В технических условиях на подключение, выданных ему электроснабжающей организацией был пункт по установке ОПС (ограничитель перенапряжений) и УЗО (устройства защитного отключения).

Хорошо хоть ПЗР перестали писать в техусловиях- это я  ограничитель мощности имею ввиду, законность установки которого вызывает большие сомнения.

Ну чтож, желание клиента для нас закон. Ознакомившись с техусловиями составил список что надо приобрести и отправил клиента в магазин за “запчастями” для щита учета.

Порекомендовал ему приобрести счетчик “Энергомера” СЕ-301, с которыми мне комфортно работать из-за его небольших габаритов и мощных силовых клемм.

К сожалению этого счетчика в продаже не оказалось, куплен был СТЭ-561.

Кстати как правильно приобрести счетчик электроэнергии в магазине читайте здесь.

Щит учета сейчас требуют устанавливать на фасад дома, поэтому корпус щита учета должен быть со степенью защиты IP54- с защитой от попадания пыли и брызг воды. К сожалению такого не оказалось и был куплен щиток со степенью IP33.

Автомат и УЗО купили фирмы EKF, еще одна фирма которую я уважаю, а вот ОПС взяли

Что нужно знать перед монтажом счетчика

Установка двухфазного, трехфазного электросчетчика в квартире или самого распространенного однофазного производится по пп. 1.5.27–1.5.38 ПУЭ.

Требования к счетчику:

• наличие техпаспорта, сертификата;
• не пропущенные сроки поверки;
• внесение в Госреестр. Номер выбит на корпусе и прописан в паспорте;
• пломбы с клеймом:
  • подтверждающая поверку. Изделие поступает в продажу уже с такой пломбой;
  • от энергосбыта. Ставится при подключении к электросети;
• прибор подбирается строго по параметрам сети, главные характеристики: номинал и фазность;
• от вертикали не должно быть отклонения больше чем на 1 градус;
• температурный режим, условия среды соответствуют характеристикам по ТД;
• для частных домов класс точности — не хуже 2, для общедомовых и коллективных приборов — не хуже 1.

Подключение электросчетчика и схемы для разных видов схожие, нюансы незначительные, например, на трехфазных приборах есть клеммы под 3 фазы и рабочий ноль.

Нововведения

Обеспечение объектов электричеством, как и установка учетных устройств, осуществляется по нормам ПУЭ. Как это было до ПП N 554: пользователь выбирал и покупал электросчетчик, узнавал у местного энергосбыта, работают ли они с такой моделью (рекомендованный перечень на сайте учреждения). Далее, устанавливали и подключали двух-, трех-, однофазный счетчик своими руками или пользуясь услугами специалистов и не позднее 1 мес. подавали документы на регистрацию организации, которая поставляет энергию.

Теперь же все плановые процедуры, включая покупку, замену, монтаж, контроль сроков проверок, делает энергосбыт. Кроме того, постепенно обычные изделия буду заменять «умными» приборами, автоматически отправляющими дистанционно показатели и данные о своем состоянии.

Стоимость установки, самого изделия и манипуляций по ПП N 554 для пользователя условно нулевая. То есть раньше в законе было закреплено, что покупку и содержание счетчика оплачивали его владельцы, теперь — поставщик услуг, но цену сервиса включили в тариф. По сути плата теперь в составе ежемесячных абонентских взносов. Позитивный момент: гражданин не обязан следить за состоянием прибора, за периодичностью поверок, проверок, он должен лишь обеспечить доступ.

Но процедуры дополнительные, не входящие в минимальный перечень, осуществляемые по внеплановому порядку, могут быть платными, например, замена аппарата до истечения сроков поверки и эксплуатации.

Можно ли менять электросчетчики самому

По п. «ц» ПП N 554 и по п. 139 Р.Х Основных положений… от 4 мая 2012 г. N 442 «О функционировании розничных рынков эл. энергии… » демонтаж электросчётчиков, допускается только с санкционированием поставщиком электроэнергии, по своему усмотрению запрещено это делать.

Самостоятельная установка возможна с разрешения (письменного) энергосбыта по заявлению пользователя. После принятия ПП N 554 такая процедура стала менее актуальной, но она уместная, если гражданин не хочет ждать плановой замены или желает установить многотарифную или лучшую, по его мнению, модель. Теоретически для работ потребуется группа по электробезопасности не ниже 3, но это рекомендационное правило, и его, конечно же, часто не соблюдают. Но о замене надо уведомить поставщика, узнать, опломбирует ли он изделие.

После монтажа не желательно сразу подключать к сети – неправильное подсоединение, тянет за собой штраф, суммы санкций в данной сфере чрезвычайно объемные. Надо подать заявление поставщику о регистрации прибора и осуществить подключение, когда работник учреждения проверит установленный прибор, опломбирует его и поставит на учёт.
