Как делается походная печка своими руками: чертежи и описание

Походная печь своими руками

google_ad_client = «ca-pub-1974473278197966»; google_ad_slot = «3501064932»; google_ad_width = 580; google_ad_height = 400; «>

В походных условиях, часто приходится разводить костёр, чтобы приготовить или подогреть пищу, для костра требуется достаточно много дров, а заготовить дрова не всегда возможно, особенно в горной местности или в степи.

Для таких походов понадобится печка, которая выдаёт достаточно много тепла при минимуме топлива, как вариант можно использовать газовую горелку на сменных картриджах, но стоимость сменных газовых баллончиков не малая.

Альтернатива газовым горелкам есть – компактная походная печь, работающая на мелких щепках, ветках. Конструкция такой печки позволяет создать мощное пламя при минимальном количестве дров. К тому же в отличие от костра на печку можно поставить сковороду или турку для кофе.

Как сделать походную печь своими руками

Сделать походную печь можно из подручных материалом своими руками, для этого понадобятся три, металлические ёмкости, можно использовать жестяные банки или подходящие по размеру кастрюли из нержавейки. Печь из нержавейки будет служить намного дольше, чем из жести.

Схема походной печи предоставлена на рисунке:

Приступаем к изготовлению печи из жестяных банок.

В самой большой банке нужно вырезать отверстие под боковую банку. Для этого нужно сначала взять боковую банку приложить к донышку лист бумаги, очертить банку карандашом и вырезать размеченный круг из бумаги.

Прикладываем бумажный круг к большой банке на высоте 2 см от дна банки и очерчиваем его на банке.

В боковой банке которая будет служить топкой для щепок, вырезаем дно, вставляем её в вырезанные отверстия больших банок и фиксируем отогнутым лепестком.

Укладываем между банками теплоизолятор и закрываем вырезанным кольцом из жести. Прижимаем кольцо боковыми лепестками внешней банки.

Походная печь готова, при желании её можно покрасить термостойкой краской.

Пользоваться печью довольно просто, в боковую топку укладывается щепа, мелкие ветки, через верхнее отверстие щепа поджигается. При горении щепы в печке выделяется довольно много тепла, котелок на 3 л воды закипает за 10 минут.

«>

Какую печь лучше использовать зимой?

Все три вида печи подходят для зимней палатки. Зимняя рыбалка предполагает длительное нахождение при низких температурах, лунки не должны замерзать, иначе рыбалка не состоится. Разница температур в палатке и снаружи без отопительных приборов не превысит 2-3 градусов, что при -20С не ощутимо.

  • Чаще всего используют газовый инфракрасный обогреватель длительного горения и печь на дровах. Они дают хороший обогрев, повышают температуру в палатке минимум на 15-20 градусов. Газовая модель сгодиться как походная печь для приготовления пищи, отлично разогревает пространство, компактная, легкая.
  • Более экономным вариантом станет печка на дровах. Стальная конструкция легкая в транспортировке. Складную печь можно быстро монтировать и разбирать. Если рыбалка планируется вблизи насаждений, лесов – с заготовкой дров проблем не возникнет, в ином случае топливо придется вести с собой. Также, есть риск отравления угарным газом в случае негерметичного крепления трубы дымохода. Даже если самодельная печь для палатки сделана по технологии – проветривать нужно обязательно. Дровяные печки для палатки зимней рыбалки используют для больших шатров, а газовые – для малых.

Виды конструкций

Крупногабаритные и мини печи

Крупногабаритные и компактные устройства имеют разные вес и размеры. Габариты компактных печей не превышают 20-30 см, вес — 2,5 кг, они легко помещаются в сумку или рюкзак, предназначены для обогрева палатки на 2-3 человека.

Вес больших печей начинается от 2, 5 кг и может достигать 16-20 кг, они могут применяться также для обогрева мобильной бани, сушки одежды.

Газовые

Газовые печи также предназначены обогрева палатки, основным источником топлива считаются бутан или пропан. Бутан не замерзает при низких температурах, более доступен.

Пропановые баллончики продаются в хозяйственных магазинах, большие емкости можно заправить на автозаправке. Портативный обогреватель инфракрасного действия следует использовать для обогрева воздуха в палатке 5-6 кв.м., для приготовления еды.

Парафиновые

Парафиновые обогреватели функционируют по принципу горящей свечи. Они выпускаются в виде таблеток с фитилем, а также в форме рассекающего излучателя-корпуса, оснащенного системой дожига топлива.

Печи отличаются простотой эксплуатации, парафин для обогрева палатки использовать не следует. Сложные конструкции показывают более высокую эффективность.

На угле и на дровах

Обогреватель на дровах и угле пользуется наибольшим спросом. Его преимущество заключается в неограниченном запасе топлива.

При изготовлении используется чугун и титан.

Длительного горения

Сборная печь представляет собой соединенные корпус и трубы, она обеспечивает продолжительное горение на одной закладке дров. Агрегат используется при обогреве палаток, может применяться при обогреве теплиц, гаражей, для приготовления и копчения еды.

С теплообменником

Теплообменники бывают погружные, витые, спиральные, графитовые. Основные отличия заключаются в принципе действия.

Принцип работы устройства основан на подаче газа на горелку, за счет чего обеспечивается прогрев воздуха. Отходы горения выходят их палатки через трубы, вентиляторы нагнетают воздух.

Конструктивные особенности

Обычно цилиндрическая по форме печь изготавливается из трубы или отдельных деталей прямоугольного сечения. Ее высота чаще всего составляет порядка 20 см. В нижней части сооружается так называемая колосниковая решетка, а сбоку создаются отверстия, через которые поступает воздух, обеспечивающий горение.

Верхняя плоскость представлена решеткой, на которую удобно устанавливать посуду с едой или водой. В другой боковой части создается прямоугольное небольшое отверстие с дверцей, в которое закладывается используемое топливо. По верхней окантовке вырезаются небольшие сегменты под шампуры.

Готовая конструкция дополняется ножками, которыми обеспечивается зазор непосредственно под колосниками. Через него высыпается зола, оставшаяся после перегоревшего топлива, и поступает воздух. Ножки также обеспечивают устойчивость печки, при отсутствии надлежащей опоры она может повалиться на бок.

Газовая инфракрасная

В этом способе мы расскажем как собрать такую установку самостоятельно, т.к. соорудить инфракрасную горелку – очень сложно.

Материалы и инструменты

Для изготовления понадобятся:

  1. Инфракрасная керамическая горелка.
  2. Газовый баллон.
  3. Кислородный шланг 2м диаметром 0,4-0,6см.
  4. Хомут 2шт
  5. Отвертка
  6. Форсунка для сжиженного газа или природного (зависит от используемого топлива).
  7. Стопорное кольцо

При выборе керамической грелки лучше отдать предпочтение маленьким моделям – газ расходуется экономнее. Особенность инфракрасного обогрева в том, что он разогревает предметы, а не воздух, поэтому при возможности хорошо иметь подставку под грелку, которая позволит направлять энергию.

Инструкция по изготовлению

На схеме ясно описан принцип действия печки. Газовоздушная смесь позволяет достигнуть высокой температуры с наименьшим риском возгорания.


Принцип работы


Основные элементы

  1. Форсунку вложить в отверстие соединения инфракрасной горелки.
  2. С обратной стороны закрепить стопорное кольцо.
  3. На кислородный шланг одеть хомут для предотвращения утечки газа.
  4. Соединить с форсункой, затянуть хомут отверткой.
  5. Подсоединить газовый баллон к шлангу, также применяя хомут.
  6. Чтобы разжечь обогреватель, нужно поднести спичку к керамической грелке. Запрешено поджигать газ возле форсунки. Топливом может служить пропан, аргон и природный газ. При замене топлива нужно менять тип форсунки. Газовая туристская печь готова.


Вид инфракрасной газовой печки для палатки

Печи для палаток – основные виды и особенности

Как и любое другое оборудование, печь в палатку подбирается по двум основным критериям – назначение палатки и ее объем. В первом случае, рассматривать приборы отопления рекомендуется по следующим критериям палатки для туристических походов всесезонные, летние палатки, рыбацкие палатки. Отдельно стоит упомянуть и такие палатки как альпинистские. Для всех этих домиков существуют свои требования по обогреву и оборудованию. Так, обычная туристическая палатка, рассчитанная на выходы на природу только в весенне-летний период  скорее всего не имеет специального клапана для установки отопительной печи. Для зимних палаток характерно не только наличие такого окошка, но и наличие специальной вставки из негорючей ткани с отверстием для дымовой трубы. А вот для альпинистской палатки характерен низкий силуэт, поэтому здесь применимо только оборудование с минимальным риском выделения угарного газа.

Что касается объема палатки, то здесь, прежде всего подразумевается вместительность палатки, наличие нескольких помещений, и конечно то, на сколько человек она рассчитана.

В зависимости от этого печь в палатку подбирается по мощности, и по типу применяемого топлива:

  • Дровяная туристическая печь;
  • Печь на керосине;
  • Печь на автомобильном топливе;
  • Газовая горелка;
  • Электрический вариант обогрева;
  • Вариант обогрева от внешнего источника тепла.

И хотя все эти устройства предназначены для обогрева объема палатки в условиях природной среды требования по безопасности к ним применяются очень жесткие.

Советы по эксплуатации в походе

Процесс подготовки к работе несложен. Основные моменты, которые рекомендуется учитывать:

  • раскладывать или хранить древесное топливо непосредственно перед отверстием топки запрещено, чтобы не случилось пожара;
  • угли из топочной камеры нужно удалять аккуратно (не в палатке), они не должны гореть или тлеть.

Печь в рабочем состоянии должна быть:

  • удалена от горючих материалов, рекомендуемое расстояние составляет не менее 0,5 метра;
  • над печкой должно быть свободное пространство.

Если используются большие модели, то требуется учитывать, что перед дверцей должно быть расстояние в 1,5 метра. В некоторых моделях предусмотрены специальные зацепы. Они потребуются в тот момент, когда нужно открыть крышку/дверцу.

Используются:

  • сухие/естественной влажности дрова (колотые/небольшие поленья);
  • ветки;
  • шишки (сухие);
  • пресованные древесные отходы;
  • щепа.

Некоторые отопительные системы рассчитаны на использование небольших шишек.

Внимание! В случае внезапного возгорания печи, пространства рядом с ней можно использовать для тушения не только воду, но и песок, землю. Идеальный вариант – огнетушитель (имеется, если путешествие производится на машине)

Принцип работы

Неважно, изготовлена печь самостоятельно по своему оригинальному чертежу или приобретена в специализированной торговой точке, нужно знать основные законы теплотехники, по которым работает любая обогревательная конструкция

Процесс горения состоит из прогрева топлива, когда испаряется влага и выделяются некоторые горючие вещества, непосредственно воспламенения и прогорания топлива. Эффективность отопительного прибора подразумевает уровень его теплообмена с окружающим пространством, то есть излучаемое тепло и интенсивность конвекции.

Первый фактор зависит от степени нагрева печи, площади теплообменника и материала изготовления устройства. Второй от формы печи и направленности горячих воздушных потоков.

Лучшие готовые модели

Готовые печки можно приобрести на любом подходящем сайте или в строительных магазинах. Также интересным решением будет покупка печки с известного сайта «Алиэкспресс».

Турбо-печь PS1500T

Данный вариант показал отличные результаты работ при низких температурах.

Печка не нуждается в больших запасах дров и экономит много времени и сил. Нагнетатель в системе печи позволяет набрать высокую мощность в считанные минуты. В качестве топлива можно использовать даже сырую древесину.

В комплект турбо-печки PS 1500 T входят части:

  1. электрический нагнетатель воздуха,
  2. корпус из нержавеющей стали,
  3. камера сгорания,
  4. подставка.

Нагнетатель работает от двух пальчиковых батареек (АА). Работа возможна в трёх режимах:

  1. Высокая скорость вращения вентилятора (3000 об.).
  2. Низкая скорость вращения вентилятора (1500 об.).
  3. Выкл. — при выключении нагнетатель обязательно снимается, во избежание перегрева. В этом случае печь продолжит работу благодаря естественной тяге.

На одном наборе алкалиновых батареек, в разных режимах, печь проработает около 50-ти часов.

Ценовой диапазон турбо-печи PS 1500 Т составляет 2500-3000 т.р.

Лесной гном

Это компактная печь сборной конструкции. Чтобы собирать и разбирать данный вариант, не требуется никаких инструментов. Печь выполнена из нержавеющей стали высокого качества.

Главным достоинством «Лесного гнома» является универсальность. Агрегат оснащен тремя отсеками колосника. Нижнее для древесного топлива, среднее для спирта. Верхний отсек используется для сухого горючего.

Преимущества печи «Лесной гном»:

  • Колосник возвышается над землей, предоставляя доступ воздуха к пламени.
  • Также примечательно то, что конструкцию можно дополнить, установив стенки для пиролиза.
  • Данный вариант складной печки безопасен для использования, т.к. её конструкция представляет собой замкнутое пространство.
  • Нет необходимости в большом запасе дров, можно использовать любой лесной мусор, включая шишки.
  • Качество материалов. Толстая пищевая сталь, используемая для создания печи, прослужит долгое время.
  • Комплекция печки «Лесной гном» включает в себя складную печку и чехол. Стоимость устройства составляет около 1000 т.р.

Биохит 123

  • Данная печь представляет собой неразборную конструкцию, которая может применяться как самостоятельная печь.
  • Комплектация дополнена специальными перекрестиями.
  • Сооружение состоит из трёх частей:
  • Первая часть — служит в качестве подставки и необходима для устойчивости.
  • Вторая часть — топка.
  • Третья часть — второе перекрестие, на которое устанавливается посуда.
  • В топочной части заметен лоток для древесного топлива. Также в конструкции есть дополнительный слот с дверцей для докладки дров.

Преимущества печки Биохит 123:

  • Не нуждается в сборке.
  • Постоянная готовность к работе.
  • Долгий срок службы за счёт гнутой структуры.
  • Печку можно использовать как хранилище для мелких предметов.
  • В комплект поставки входит дополнительный лоток для топлива.
  • В качестве топлива подходит сухое горючее.

Из минусов печки можно выделить неудобные габариты.

Стоимость неразборной печки Биохит 123 варьируется в диапазоне 1500 — 2000 т.р.

Выживайка № 2

  • Данный вариант отличается большим набором положительных качеств:
  • Непрерывный цикл работы составляет 10 часов.
  • Продолжительный срок эксплуатации.
  • Зольник сконструирован как у полноценной печи. Оборудован большой дверцей.
  • Улучшенный тип крепления, увеличивающий прочность сооружения.
  • Объём устанавливаемой емкости до 30 л.
  • За счет высоких показателей коэффициента полезности, расход топлива сведен к минимуму.
  • Удобная система. Дверца оснащена пазами, выполненными в виде салазок. Поэтому дверца может закрывать как топку, так и поддувало.
  • Стоит отметить материал изготовления печки. Сплав нержавеющей стали содержит никель и не образует коррозию. Изделие устойчиво к воздействию различных химических сред. Также печка-щепочница «Выживайка № 2» обладает высокими показателями механических нагрузок.
  • Цена печи составляет около 1000 т.р.

Пиролизная печь и её принцип работы

Походная пиролизная печка.

Это эффективное устройство нагрева основывается на работе печки – буржуйки. Что в ней особенного? Качественный нагрев при минимуме топлива. Принцип работы заключается в длительном горении. При этом образуются горючие газы, а всё твердое топливо сгорает.

Обычные печки базируются на открытом пламени. Кислород в этом случае принимает активное участие, а газы в принципе не используются. Поэтому такой низкий КПД и быстрое прогорание дров. Другое дело – пиролизная печь сделанная своими руками. Здесь тление топлива происходит при определённом доступе кислорода. На первом этапе обеспечивается максимум воздуха, затем через 10 минут резко уменьшается. Печка переходит на режим тления. Все горючие газы при выгорании тоже отдают энергию. Пиролизная печь так же напоминает коптильню.

Как Вы можете создать пиролизную печь? Существует несколько простейших способов:

  1. Две консервные банки, в одну из которых будут засыпаться щепки;
  2. Несколько ёмкостей из подходящих жаропрочных материалов с горизонтальной загрузкой топлива.

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

  • Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
  • Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
  • Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
  • Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
  • Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

  • Болгарка.
  • Сварка.
  • Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

  • Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
  • Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
  • Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

  • Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
  • Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
  • Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
  • Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
  • Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
  • Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Для чего нужны походные печки?

Походная печь является эффективным «заменителем» костра. Но вот для нее, в отличие от того же костра, топлива нужно совсем немного. Это могут быть:

  1. сухие ветки;
  2. древесная кора, щепки, шишки;
  3. камыш;
  4. угли, оставшиеся после старого костра.

Обратите внимание! Соотношение выделяемого тепла и загружаемого топлива у походной печи в несколько раз выше, чем у костра. Другими словами, при равнозначном объеме топлива количество тепла неодинаково

Выходит, имея одинаковое количество дров, на печке вы сможете приготовить ужин, а на костре сделать это, увы, не получится. Благодаря отечественным умельцам сегодня существует достаточно много различных модификаций походных конструкций. Условно все они делятся на одно- и двустенные. Вы можете их:

  1. соорудить на месте отдыха, располагая подручными материалами;
  2. сделать заранее, используя старую кастрюлю, консервные банки, листовой металл и проч.

При этом сама походная печь должна потреблять минимальные объемы топлива, быть малогабаритной, легкой, удобной, а также нагревать посуду, а не окружающий воздух.

Виды печей на твёрдом топливе

Среди любителей туризма и путешествий широко применяются разные виды обогрева палатки в зимнюю пору. Наиболее популярные модели на твёрдом топливе:

  1. «Экономка» — туристические печи длительного горения для палатки. Устройство прибора позволяет поддерживать процесс горения на одной закладке дров до 10 часов. Вместо дверки, у неё круглое отверстие, которое плотно закрывается крышкой-заглушкой с ручкой в виде скобы. В нижней части заглушки встроено поддувало — небольшой патрубок, на цилиндрической поверхности которого рядами просверлены отверстия. На него плотно надевается крышка-колпак длиной равной патрубку. При снятом положении создаётся максимальная тяга, огонь становится более интенсивным, быстро раскаляя печь. По мере перекрытия колпаком рядов отверстий на патрубке регулируется сила тяги. Если колпак продвинуть до упора, все отверстия окажутся закрытыми, поддув прекратится, а дрова станут потихоньку тлеть. Обычно на ночь укладываются поленья потолще, после их разгорания поддувало перекрывается и всю ночь пространство палатки обеспечено приятным теплом. Утром достаточно положить несколько поленьев на непотухшие угли, отодвинуть крышку-колпак и огонь вновь разгорится.
  2. Походная печка для палатки «Волокуша» имеет обтекаемую форму, благодаря чему становится пригодной для транспортирования продуктов или мелких предметов, необходимых туристу, рыболову или охотнику.
  3. Круглая разборная и шарнирная печи легко разбираются, хранятся в компактных упаковках, которые помещаются в рюкзаке. На месте быстро собираются, однако, потребуются определённые навыки.

Туристические печки имеют несколько видов установки. Например, в палатках «Вьюга» и «Домик» обогревательные устройства подвешиваются под коньком палатки. Иногда крепятся к центральной стойке в палатке или просто ставятся на ножки. Но такая установка не особо удобна. Если печь поставить прямо в снег, он будет постоянно подтаивать от тепла. Поэтому через квадратное «окно» дна палатки нужно вырыть такого же размера углубление и обложить его стеклотканью или асбестом, а затем уже поставить печь.

Выбор материала

Для изготовления печки-щепочницы используют кислотостойкие и жаростойкие сорта стали, ведь они не только хорошо переносят высокую температуру, но и устойчивы к конденсату, который образуется во время розжига.

Такой металл используют для внутренней облицовки печей и котлов, а также для изготовления барабанов и внутренних корпусов стиральных машин.

Также необходимо правильно выбирать толщину металла. Ведь чем тоньше деталь, тем менее жесткой и прочной она получится (пусть и будет весить меньше), но при этом ее заметно легче обрабатывать. А чем толще, тем прочней будет конструкция, но больше ее вес, и заметно тяжелей обработка.

Поэтому чаще всего для самодельных печек применяют нержавейку толщиной 1–1,5 мм, хотя можно использовать как менее, так и более толстый металл.


В качестве основы для изготовления круглых нагревательных приборов можно использовать различного диаметра сушилки для ложек, изготовленные из пищевой нержавейки.

Такие сушилки можно купить на АлиЭкспресс и других площадках за небольшую цену. Для созданиях пиролизных печек хорошо подходят металлические термосы, ведь они тоже изготовлены из нержавеющей стали.

Однако их довольно сложно сверлить из-за круглой формы и невозможности использовать сверлильный станок, а для полноценного пиролиза приток воздуха в зоне горения должен быть минимальным, а в зоне дожига, расположенной над зоной горения, максимальным.

Нередко для изготовления щепочниц используют различные емкости из стали, такие как:

  • кастрюльки;
  • кружки;
  • котелки;
  • банки.

Главными условиями выбора являются:

  • жаростойкость;
  • кислотостойкость;
  • соответствие размеру и форме емкости для воды, которую будут устанавливать сверху.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

  1. Высота колпака H составляет от 1,5 до 2D.
  2. Высота его глиняной обмазки – 2/3H.
  3. Толщина обмазки – 1/3D.
  4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
  5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
  6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
  7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
  8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
  9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
  10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
  11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
  12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
  13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Особенности конструкции и ее преимущества

Как мы выяснили, походная печка является крайне полезным устройством, без которого трудно обойтись на рыбалке или просто в отдыхе за городом. Если говорить о стандартных печах с колосниками, то они нуждаются в больших объемах дров по причине хорошей тяги. Словом, топливо быстро сгорает.

А вот в конструкциях без дна, где дрова лежат непосредственно на земле, горение замедляется, угли подолгу тлеют, а после загрузки новой порции разгорание происходит моментально. Но тяга в таком случае плохая, да и тепло практически не аккумулируется.

В походных конструкциях с подставками тяга максимальна. Если блюдо, которое планируется приготовить, следует варить на слабом огне, то печку нужно попросту поставить на землю, перекрывая тем самым колосник. В таком случае поступление кислорода ухудшается, горение замедляется, а время, соответственно, продлевается. Но вне зависимости от конструкции все печки подобного типа обладают существенными достоинствами, среди которых:

  1. экономичность;
  2. универсальность и автономность от погодных условий;
  3. эффективность;
  4. компактность;
  5. длительное горение без образования дыма;
  6. удобство в использовании и транспортировке;
  7. регулировка мощности;
  8. безопасность;
  9. производительность.

Также добавим, что ввиду того что дрова сгорают изнутри, корпус печки разогревается несильно. Его даже можно немного подержать в руках, благо древесина эффективно изолирует тепло

Но в работе с открытым огнем, конечно же, всегда нужна осторожность!

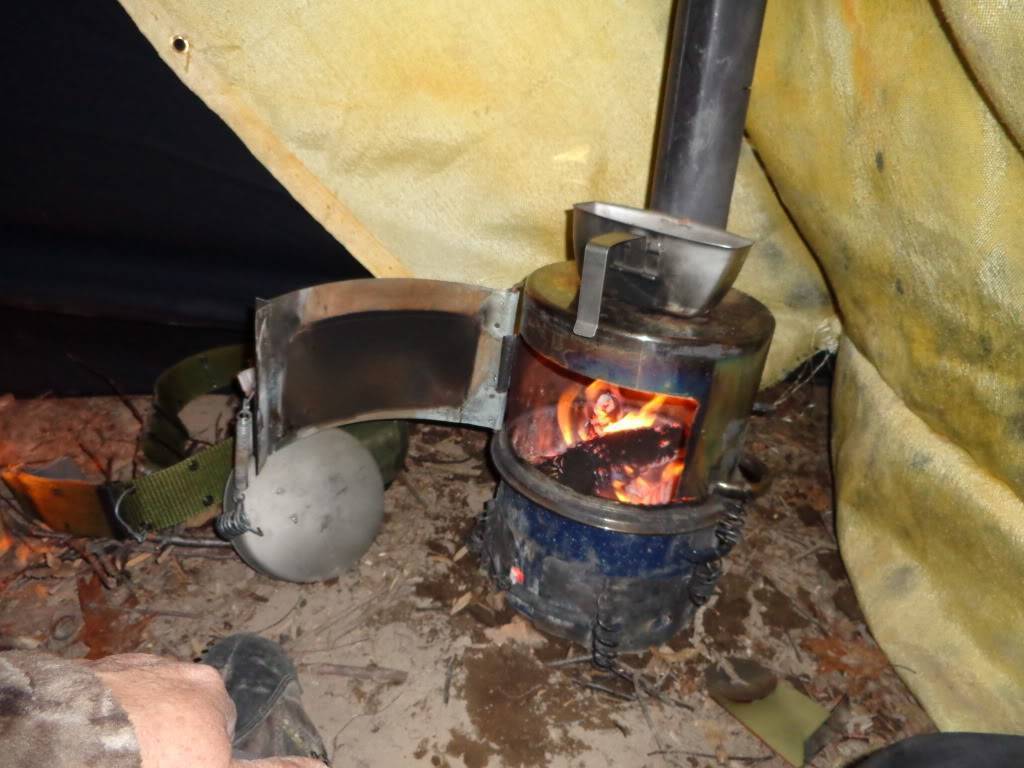

Конструктивные особенности походной печки и ее преимущества

Изготовленная своими руками печка походная является замечательным и полезным устройством для отдыха за городом и в лесу. Она незаменима на рыбалке и в походе с палаткой.

Если конструкцией предусмотрено наличие колосников, для такой печи характерна хорошая тяга. Следовательно, топливо будет сгорать очень быстро. Поэтому лучше всего для печки походной использовать дрова.

В устройствах без дна топливо укладывают непосредственно на землю. Дрова или другое топливо горит медленнее, угли долго не тлеют. Возобновляется процесс с загрузкой новой партии топлива. Такая печка туристическая дает меньше тепла из-за отсутствия тяги.

Печка походная, оснащенная подставками, характеризуется максимальной тягой, что ускоряет процесс жарки продуктов. Если требуется приготовить пищу путем варки, то подставки убирают, а печь устанавливают на землю. В этом случае колосники перекрываются, кислород поступает в меньшем количестве и процесс горения замедляется. В этом случае увеличивается продолжительность приготовления пищи.

Независимо от конструкции туристические печи обладают большим количеством преимуществ:

  • Печи дровяные достаточно экономичны.
  • Топливо горит в любую погоду.
  • Устройства могут использоваться даже внутри палаток.
  • изготовление и эксплуатация печки достаточно простые.
  • Возможность изготовления мини-варианта печки.
  • Легкая транспортировка.
  • Регулируемая сила огня.
  • Полная безопасность.
  • Высокая производительность.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
