Плинтусное отопление своими руками

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50 °C, на обратке примерно на 5 °C ниже

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент — ТЭН, в верхней прокладывают провода для подключения.

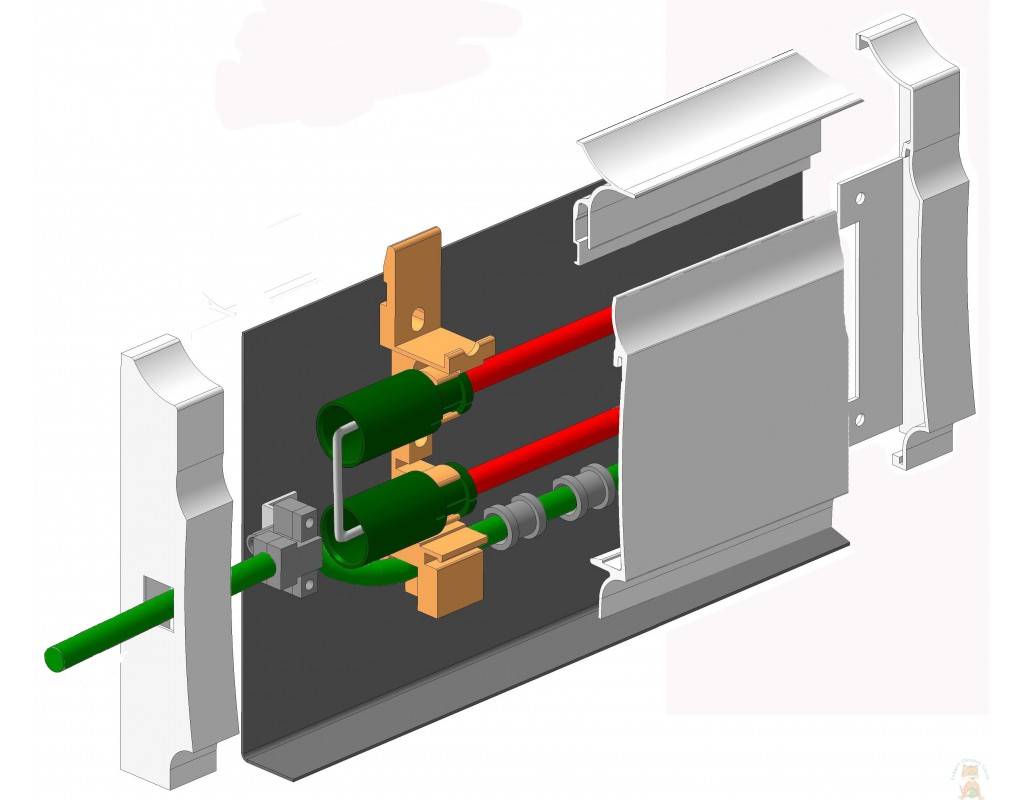

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт — проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.

Специфические особенности монтажа ↑

Монтаж системы обогрева «теплый плинтус» делится на два этапа.

На первом этапе происходит подготовка всех выводов для подключения плинтуса, производится раскладка подводящих трубок от коллекторов, подводится электрический кабель.

Второй этап работ по установке теплого плинтуса начинается после полной отделки помещения. Если система водяная, то мастер производит монтаж всех элементов плинтуса, подключает модули к подготовленным выводам, проводит опрессовку системы, балансировку контуров, настраивает системы автоматики. В электрическом варианте сначала монтируются все элементы корпуса, затем специалист подключает контуры к выводам, производит все необходимые замеры изоляции. По окончании этих работ подается электроэнергия и производится настройка термостатов.

Конструкция

Конструктивно этот обогревательный прибор должен состоять из нескольких элементов.

1. Задняя панель, которая необходима для установки нагревательных элементов и защиты стены от термического воздействия.
2. Нагревательный элемент – радиаторы. Их габариты обычно составляют 1000*40*160 мм. При этом количество теплообменных пластин должно быть максимальным.
3. Наружная панель с щелевыми отверстиями для циркуляции потоков воздуха.
4. Декоративные боковые и поворотные заглушки.

Средняя мощность заводской установки составляет порядка 240 Вт, т.е. для комнаты с периметром 18 м (20 м²) и средней высотой потолков, максимальная мощность теплого плинтуса будет равна 4 кВт, что более чем достаточно для эффективного обогрева.

Однако для самостоятельного изготовления подобного аналога необходимо приложить немало усилий и средств, которые в подавляющем большинстве случаев превысят затраты на покупку заводского медного плинтуса. Основные проблемы заключаются в следующем:

• Оптимальный показатель мощности в медной конструкции достигается большим числом теплообменных пластин. Причем их пайка происходит так, чтобы обеспечить плотный контакт пластины с медной трубкой. Только таким способом можно добиться эффективного теплообмена.
• Изготовление декоративного кожуха, который бы обеспечивал нормальный прогрев воздуха и при этом был стойким к термическим перепадам.

Есть ли способ сделать это в домашних условиях? Увы, но усилия повтора конструкции медного теплого плинтуса не будут целесообразными. Рассмотрим альтернативный вариант.

Альтернатива

Главная задача при проектировании теплого плинтуса самостоятельно – добиться хорошего обогрева помещения при минимальной высоте и ширине конструкции.

Так как невозможно изготовить медные радиаторы своими руками, то рекомендуется применять медные трубы, но уже без пластин. Их диаметр варьируется от 10 до 20 мм. Наиболее эффективен размер 16 мм.

Они устанавливаются вдоль всего периметра помещения на высоте 6 см от уровня пола. Для лучшей теплоотдачи на поверхность стены крепят полоску отражающей  фольги. В качестве защитного корпуса можно применить стальной короб. Внутри получившейся конструкции можно установить утеплитель. В качестве примера можно посмотреть фото самодельного теплого плинтуса.

Эффективная работа такой конструкции возможна только при соблюдении нескольких условий:

1. Минимальная разница температур между трубами. При этом возникающее тепловое излучение будет более эффективно отражаться от поверхности стены. Для этого желательно установить для теплого плинтуса индивидуальный циркулярный насос, который увеличит скорость прохождения теплоносителя, тем самым снизиться разница температур между трубами отопления.
2. Если в качестве декоративной панели использовать медный экран, то лучше всего припаять трубы к нему. В этом случае КПД системы значительно повысится.
3. При использовании в качестве нагревательного элемента ТЭНа необходимо предусмотреть изоляцию поверхности трубы от экрана, т.е. в отличие от предыдущей рекомендации, трубу ни в коем случае нельзя приваривать к медной панели.

Рекомендуемые  размеры для самодельного теплого плинтуса:

• Ширина – 3 см.
• Высота – 15 см.
• Расстояние до пола – от 6 см.

В остальном все определяется параметрами конкретной системы отопления. Для лучшего результата необходимы грамотные расчета специалистов.

Установка водяного плинтуса

Подготовив набор необходимых инструментов, можно приступать к установке теплого водяного плинтуса своими руками. Сперва необходимо проложить трубки для подачи теплоносителя. Установку начинают с угла, куда выходят эти трубки. Для упрощения процесса мы подготовили детальную пошаговую инструкцию:

• Устанавливаем нижнюю планку.
• Устраняем зазор между стеной и планкой с помощью герметика.
• Фиксируем планку соединительными материалами.
• На стену приклеиваем теплоизоляционный материал.
• Излишки обрезаются ножом.
• Отмеряем необходимую высоту плинтуса.
• Устанавливаем первый держатель на расстоянии не менее 15 см от угла.
• Остальные держатели следует устанавливать на расстоянии 40 см друг от друга.
• Прикручиваем держатели к стене. Если позволяет материал, то это делается саморезами. В противном случае для каждого держателя нужно отметить места для сверления, высверлить отверстия, установить в них дюбели и только потом прикрутить держатель.
• Аналогичным образом крепим к стене остальные держатели.
• Проводим установку всех планок и креплений по тем участкам комнаты, где будет установлен теплый плинтус.
• Устанавливаем необходимые декоративные элементы и регулируем держатели.
• Раскладываем радиаторы на полу и вымеряем необходимое расстояние.
• Если некоторые участки комнаты меньше длины радиатора, его можно обрезать и снять некоторые звенья для упрощения работ.
• Начинаем соединение системы с места подвода теплоносителя. Надеваем фитинги и прокладки для соединения.
• Соединяем радиатор с системой подвода теплоносителя.
• Затягиваем фитинги гаечными ключами.
• Крепим радиатор на держатели.
• Соединяем радиаторные секции между собой, предварительно установив соединительные элементы.
• На конечных секциях трубки радиатора замыкаются поворотными шлангами.
• После завершения проводятся первый пуск системы, и проверяется наличие протечек. При обнаружении их в местах соединения, они устраняются более плотной затяжкой ключами.
• Если пуско-наладочные работы показали исправность системы и ее готовность к использованию, можно завершать работу установкой декоративной передней панели.
• На внутреннюю сторону декоративного элемента наклеивается теплоизоляционная лента. Она предотвращает перегрев и способствует выходу нагретого воздуха.
• Передняя панель крепится на подготовленную основу.
• Для надежности ее нужно прикрепить саморезами.
• Выпирающие части шурупов прячутся под заглушками.

Кажется, что порядок действий слишком сложный, но на деле с ним сможет справиться каждый человек, который ранее пользовался гаечными ключами и шуруповертом.

Детальный разбор подготовительных работ и установки плинтуса можно увидеть на этом видео:

Электрический самодельный теплый плинтус: основные плюсы

Конструкция электрического греющего плинтуса проста, но для того, чтобы сделать его самостоятельно нужно иметь некоторые навыки, разбираться в электричестве, иметь соответствующие инструменты и материалы.

Конструкция электрического плинтуса проста, состоит она из нагревательных кабелей, которые нужно будет подключить к электросети и лицевой панели, с помощью нее мы крепим и закрываем греющие элементы.

Конструкция самодельного электрического плинтуса достаточно простая

Преимущества этого вида плинтуса:

• Имеет небольшие размеры;
• Его легко подключить;
• Помещение обогреет быстрее;
• Экономный.

Работать с электрическими плинтусами гораздо проще и легче. Однако нужно очень аккуратно обращаться с электричеством, чтобы не создать аварийную ситуацию. Перед началом работы, нужно убедиться, что электросеть обесточена. Если же, произойдет замыкание или возгорание приборов, нужно обязательно обратиться за помощью в управдом.

Классификация систем тёплого плинтуса

Как и система тёплого пола, тёплые плинтусы могут быть:

• водяными;
• электрическими.

Водяной теплый плинтус

Несмотря на название, по трубкам этого контура может циркулировать не только вода, но и тяжёлые спирты. На погонный метр плинтуса для заполнения трубки уходит 0,34 л теплоносителя, чья рабочая температура может колебаться в пределах 50-85 градусов. Регулирование температуры осуществляется автоматически либо в ручном режиме через коллектор. Водяной плинтус прекрасно адаптируется как с централизованной, так и с автономной отопительной системой, при этом может даже служить основным источником тепла в помещении, а не только в качестве дополнительного.

Длина каждого контура водяного тёплого плинтуса не может быть длиннее 13-15 м, поэтому, если периметр комнаты превышает это значение, то в ней необходимо устанавливать несколько последовательных автономных контуров.

Электрический тёплый плинтус

Тёплый плинтус электрический нагревается с помощью ТЭНов мощность 200 Вт на погонный метр длины модуля. При этом рабочая температура не превышает значения в 60 градусов. Все ТЭНы, входящие в систему, между собой соединяются параллельно. Их работу можно регулировать через настенный электронный или электромеханический терморегулятор, имеющий встроенный датчик температуры окружающего воздуха.

Нагреватели прокладываются в нижней медной трубке, а в верхней располагается особый кабель, имеющий термостойкую оболочку. Напряжение с этого кабеля передаётся на находящиеся под ним электрообогреватели, которые представляют собой секции длиной от 0,7 до 2,5 м.

Область применения, цены, производители

Поставить плинтусный обогреватель можно в любом помещении любого назначения. Есть специальные модели для условий повышенной влажности. С точки зрения дизайна они практически идеальны: не портят интерьер и не привлекают внимания. По ощущениям — очень комфортно находится в таком помещении: воздух свежий и нет посторонних запахов.

Есть только одна особенность: они эффективны в домах с постоянным проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения: мощности мало. Требуется длительный по времени нагрев.

На рынке есть как европейские производители, так и отечественные. С ценами и качеством как обычно: у европейцев красиво, надежно, дорого; у отечественных — дешевле, но хуже сделано. И разница не только во внешнем виде. С этим часто более-менее нормально. Проблема в возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов: разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши — пока не умеют. Так что вот такая особенность. Исходя из этого, в спальни по возможности ставьте теплые плинтусы от проверенных и маститых производителей.

Есть модели с медными пластинами. Они имеют очень высокую теплоотдачу и соответствующие цены

По названиям и странам производителей примерно так:

• Хемо Термборд — Австрия
• Best Board (Бестборд) Австрия
• Термаскерт — Англия
• Термия — Украина
• Аврора — Украина
• Мистер Тектум — Россия
• КЗТО — Россия

Как установить плинтус на пол: монтаж своими руками

По сравнению с установкой любой системой теплого пола, монтаж теплых плинтусов не требует проведения слишком большого объема строительных работ. Установить плинтус можно самостоятельно, и делается это достаточно просто. Благодаря малому весу, такие обогревательные устройства легко крепятся к гипсокартону или любым другим перегородкам, и вы можете не опасаться за его фиксацию.

Главное, что понадобиться вам в процессе работы – перфоратор и умение им пользоваться. Приобретая плинтуса, в комплекте вы получаете саморезы и кронштейны, на которые и будете производить крепление.

Установка такого нагревательного элемента производится не вплотную к поверхности пола, а с некоторым зазором, примерно в 1 см. При этом расстояние от стены должно составлять около 15 мм, чтобы обеспечить прибору конвекцию и не допустить перегрева устройства.

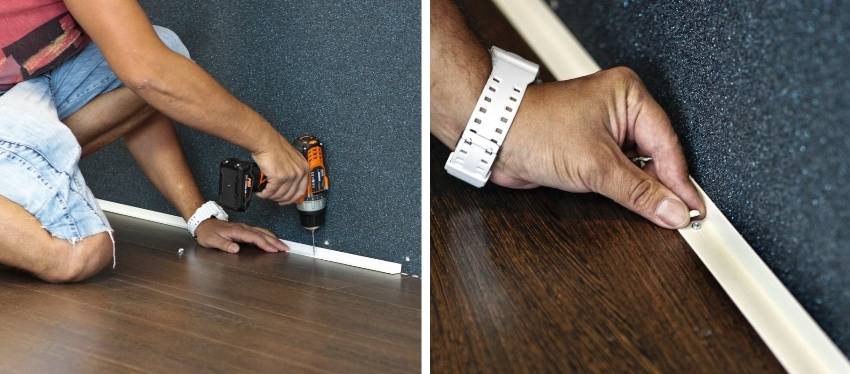

Шаги 1 и 2: подготовка отверстий и крепление нижней планки к полу

Последовательность проведения монтажных работ

Для того чтобы закрепить электрический плинтус в первую очередь необходимо отмерять необходимую высоту относительно пола. Отметьте её при помощи простого карандаша на стене. Затем, приставив по горизонтальной разметке плинтус к стене, определите места, где в будущем должны появиться отверстия для креплений. Также отметьте их карандашом. Затем в отмеченных точках просверлите отверстия при помощи перфоратора и вставьте дюбеля, которые идут в комплекте. Далее прикрутите панель при помощи саморезов.

После этого нужно навесить на неё два кронштейна, на которые будет установлен ТЭН. Всё что вам останется сделать после установки – подключить устройство к сети, не забыв о терморегуляторе и датчиках температуры воздуха. Когда все элементы будут подсоединены, вся внутренность закрывается при помощи декоративной алюминиевой панели.

Как видно, никаких особых сложностей процесс установки теплого плинтуса не вызывает. Существует всего два нюанса, которые необходимо учитывать в процессе работы:

для того чтобы плинтус смотрелся эстетично, все панели должны быть установлены по одному уровню;

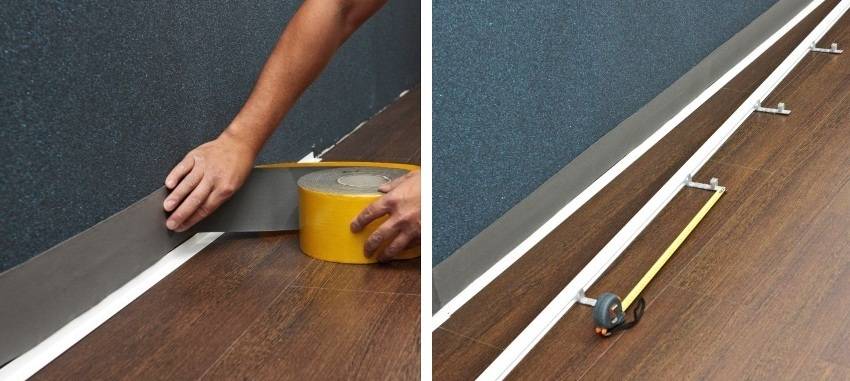

Шаги 3 и 4: монтаж теплоизолирующей ленты и крепление верхней планки к стене

если речь идет о монтаже теплого плинтуса в достаточно большой по площади комнате, и количество панелей, которые необходимо подключить, превышает 17 штук, необходимо использовать несколько блоков. В первую очередь это связано с тем, что общая мощность панелей, подключенных к одному блоку, не должна превышать 200 Вт. Более того, в случае использования нескольких блоков, подключать их нужно отдельно и параллельно.

Производить расчеты необходимо исходя из показателя тепловой отдачи каждого элемента. Из-за того, что мощность прибора может быть разной, одной формулы для расчета не существует, и единственное что вы можете использовать в качестве основы – 1 кВт тепловой энергии соответствует 10 м² поверхности пола, которая будет обогрета. Однако и здесь есть исключение – это соотношение верно только в случае, если высота потолков в комнате не превышает 2,8 м.

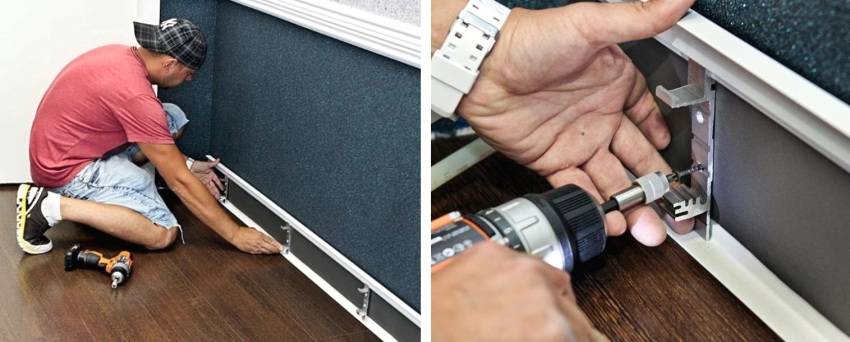

Шаг 5: крепление кронштейнов с шагом 50 см

Электрическое плинтусное отопление

Система электрического плинтусного отопления строится на блоках радиаторов, в которые встроен воздушный электрический нагреватель. Как показывают отзывы по плинтусному отоплению, монтаж такой системы делается намного проще, чем с водяным носителем тепла.

По внешнему виду такая система ничем не отличается от электрической. Только здесь нет подводящих носитель тепла трубок, так как нагреватель встроен в нижней медной трубе радиатора, а в верхней находится кабель электрического питания, который изолирован термостойким силиконовым материалом.

Электрическое плинтусное отопление

Плинтусная система отопления электрического типа имеет мощность 200 Вт на каждый метр погонный. Источник электрического питания – обычная бытовая розетка. Несмотря на то, что такая система характеризуется высокой защищенностью от влаги, электрические плинтусные радиаторы нельзя ставить в помещениях с высокой влажностью воздуха.

Преимущества и недостатки плинтусного отопления

Установка плинтусных обогревателей имеет как свои достоинства, так и недостатки.

К безусловным преимуществам можно отнести:

• отсутствующий эффект конвекции, сопровождающийся запыливанием помещений;
• равномерное распределение тепла по всей комнате;
• наличие инфракрасного тепла, положительно сказывающегося на здоровье человека;
• отсутствие скопления теплого воздуха у потолка;
• высокая скорость выполнения монтажных работ;
• отличное дополнение к интерьеру, оформленному в любом стиле;
• экономия энергоресурсов за счет значительно меньшего нагрева теплоносителя;
• ремонтопригодность каждого элемента системы;
• возможность настройки нужной температуры в каждом помещении.

Отопление плинтусного типа экономично и эффективно из-за невысокой температуры теплоносителя

Отопление плинтусного типа также имеет и свои недостатки, к которым следует отнести:

• достаточно высокую стартовую стоимость, как самого комплекта оборудования, так и проведения монтажных работ;
• небольшую протяженность контура — длина каждого не должна превышать 15 погонных метров, иначе эффективность отопления ощутимо снижается;
• ограничения в установке декоративных накладок на радиатор, связанные со снижением теплоотдачи;
• коробление пленочной отделки стен в связи с плотным прилеганием радиаторов к поверхности;
• необходимость содержания помещения более свободным, так как размещение корпусной мебели в непосредственной близости от стен оказывает существенное влияние на эффективность отопления.

Обзор популярных производителей, характеристики и цены

Если вы намереваетесь приобрести себе теплый плинтус, но не знаете, сколько он стоит и какому производителю отдать предпочтение, значит, этот раздел статьи – специально для вас! Здесь мы рассмотрим приборы от популярных производителей (лишь некоторые, ведь их достаточно много), их ключевые характеристики, а также среднерыночные цены. Для удобства посетителей информация ниже представлена в виде небольшой таблицы.

Таблица. Плинтусное отопление – популярные модели, стоимость, характеристики.

Наименование, фото	Краткое описание	Среднерыночная стоимость, в рублях
1. Mr.Tektum электрический, белого цвета (RAL 9016)	Греющий модуль, тепловая мощность которого составляет 200 ватт. Одна единица соответствует одному метру погонному. Комплектуется всеми необходимыми крепежными элементами, функционирует от сети в 230 вольт. Теплообменник выполнен из латуни, в то время как сам корпус – из алюминия. Габариты – 30х140 миллиметров, масса – 2,2 килограмма. Российское производство.	4800
2. Mr.Tektum электрический, коричневого цвета (RAL 8019)	Греющий модуль с теми же характеристиками и особенностями, что и предыдущий. Единственным отличием, как вы уже сами наверняка догадались, является именно цвет корпуса.	4800
3. Best Board	Еще одно электрическое устройство, в этот раз – австрийское, мощность которого достигает 226 ватт на погонный метр. Габариты нагревательного элемента составляют 250х13,7х2,8 сантиметра (длина, высота и ширина соответственно). Что характерно, термальная устойчивость трубки, выполненной из защитного материала, варьируется в данном случае от минус 50 до плюс 130 градусов.	Около 9 600 и выше
4. Termia КПНК 16/100 (П) – 200 (П)	Речь идет о модельном ряде жидкостных теплых плинтусов украинского производства, отличающемся доступной стоимостью и тепловой мощностью теплообменника около 240 ватт на каждый погонный метр. Высота прибора составляет 16 сантиметров, глубина – 40 сантиметров, а длина варьируется от 100 до 200 сантиметров.	От 4000
5. Termia ЭВНА	Модели электрических теплых плинтусов от того же производителя. Габариты изделий в данном случае те же, тепловой поток – от 180 до 360 ватт. Изделия выпускаются в двух цветах – белом и темно-коричневом.	Варьируется (примерно столько же)

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

• По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
  Крепится теплоизоляционная лента, а поверх нее крепежные элементы
• Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
• В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
  Устанавливаем куски и соединяем их в единое целое
• Герметичность системы проверяется при помощи опрессовки.
• Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
  Так все выглядит когда все сделано
• После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Тёплый плинтус своими руками

Изготавливая тёплый плинтус своими руками, необходимо учитывать два возможных варианта его изготовления:

Вариант № 1 – из кровельной меди

В первом случае конструкция состоит из неотожжённых медных трубок диаметром 12-20 мм и кровельной листовой меди толщиной 0,4 мм. Подобные системы собираются в следующем порядке:

1. Пластины кровельной меди нужно разрезать на полосы, имеющие ширину 15 см.
2. Затем кромки полученных полос загнуть под прямым углом к основанию так, чтобы ширина загнутой части была примерно 7-8 мм. При этом длина самой полосы не должна быть больше 3 м, иначе работать с такими заготовками будет просто неудобно.
3. Затем припаять медные трубки к внутренней стороне корпуса, отогнув предварительно концы трубок чуть в сторону, чтобы было проще устанавливать переходники.
4. Теплоноситель можно подводить с помощью стандартных рукавов, имеющих внутренний диаметр 12 мм и закрепляемых обычными хомутами на трубах.
5. После этого самодельные плинтусы необходимо закрепить на стене посредством монтажных клипс, которые должны выбираться в соответствии с диаметром трубок.

Вариант № 2 – из алюминиевых профилей

При другом варианте в конструкции применяются стандартные профили из алюминия, такие же, что применяются при монтаже конструкций из гипсокартона. В этом случае порядок сборки следующий:

1. Вначале сверху и снизу заготовки нужно проделать несколько небольших отверстий, через которые профиль будет крепиться к стене.
2. После этого уложить внутрь него медные трубки и зафиксировать их алюминиевой проволокой.
3. Затем профиль вместе с трубками нужно так закрепить на стене, чтобы одна из трубок оказалась выше другой.
4. Чтобы собрать все фрагменты в единую систему, проще всего применить типовые соединители, например, фитинги. Лицевыми панелями в подобных коробах могут служить те же профили, которые нужно просто покрасить в цвет, гармонирующий с цветом стен помещения.
