Отопление частного дома солнечными коллекторами

Как рассчитывается мощность

Гелиосистемы на солнечных панелях при использовании в частном секторе могут обладать высокой производительностью. Для расчёта мощности оборудования необходимо учесть площадь поглощения коллектора, величину инсоляции для региона и коэффициент полезного действия коллектора.

К примеру:

• коллектор занимает площадь 1 м2;

• оборудование имеет семь трубочек, площадь поглощения каждой составляет 0,15 м2.

Инсоляция 1173,7 (Московская обл.) умножается на 0,15 м2 и снова множится на 0,67 (коэффициент полезного действия). Получается 117,95 кВт•час/кв. м, что в перерасчёте на суточный показатель даёт 0,325 кВт•час. В летние дни при активном солнце система будет вырабатывать 0,545 кВт•час.

Принцип работы солнечных коллекторов

Если кратко, то солнечные коллекторы направлены на захват тепловой солнечной энергии, ее концентрацию и последующее направление на человеческие нужды.

Рассмотрим, из чего состоит солнечный коллектор:

• Коллекторная система состоит, собственно, из коллектора, контура для теплообмена и теплового аккумулятора (обычного водяного бака).

• По солнечному коллектору происходит циркуляция теплоносителя (жидкости). В нем теплоноситель нагревается от солнечной энергии.
  Затем передают добытую энергию посредством теплообменника, вмонтированного в бак-аккумулятор, воде в баке.

• В баке нагретая вода хранится вплоть до ее использования, к примеру, на отопление дома солнечными коллекторами, а также другие хозяйственные нужды.
  Для более продолжительного сохранения воды в нагретом состоянии, бак должен обладать качественной теплоизоляцией.
• Циркуляция воды в солнечном коллекторе может производиться как естественным, так и принудительным способом.
• В бак-аккумулятор также может быть вмонтирован дублирующий электронагреватель, который при необходимости будет автоматически включаться, чтобы нагреть воду до заданной температуры при устоявшейся пасмурной погоде либо непродолжительном солнцестоянии в зимний период.

Коллектор из змеевика холодильника

Не секрет, что некоторые народные умельцы способны их небольшого количества ненужных вещей сделать нечто удивительно полезное. Это с уверенностью можно сказать о змеевике старого холодильника. Для того чтобы превратить этот элемент в качественный коллектор, понадобится фольга, резиновый коврик, стекло и рейки для каркаса. Также необходимы – бочка для воды, вентили, трубы для организации подачи и слива воды.

Солнечный коллектор из змеевика холодильника

Последовательность работы:

• Змеевик тщательно очищается от остатков фреона. Далее специально под него изготавливается каркас из реек. В соответствии с каркасом корректируются и размеры резинового коврика.
• На дне каркаса закрепляется коврик, который следом покрывается слоем фольги.
• Далее над фольгой закрепляется при помощи хомутов и болтов и сам змеевик.
• При изготовлении каркаса заранее следует участь – в его стенках непременно должны быть отверстия, через которые будут выводиться трубки, идущие от змеевика.
• Верхняя часть каркаса (с уже расположенным внутри змеевиком) закрывается стеклом. Его необходимо как следует зафиксировать.

При помощи труб коллектор подсоединяется к бочке, в которой будет проходить накопление нагретой жидкости. В трубы коллектора самотеком подается холодная вода, которая после нагрева самовольно перемещается в бочку. Следует отметить, что такая емкость непременно должна иметь вентиль, при помощи которого можно будет контролировать уровень давления в ней.

В нижней части бочки располагается труба, по которой остывшая вода будет возвращаться для нагрева в коллектор. Система является достаточно простой, но, вместе с тем, эффективность ее достаточно велика. В частности, ее довольно часто используют на дачных участках, где существует относительно небольшая потребность в горячей воде.

Преимущество солнечных коллекторов достаточно велико. Они экологичны, достаточно эффективны, а кроме того, их можно сделать из подручных материалов. При этом информации о том, как создать качественный коллектор, сегодня существует много, и она доступна всем.

Обзор лучших моделей

Лучшие коллекторы

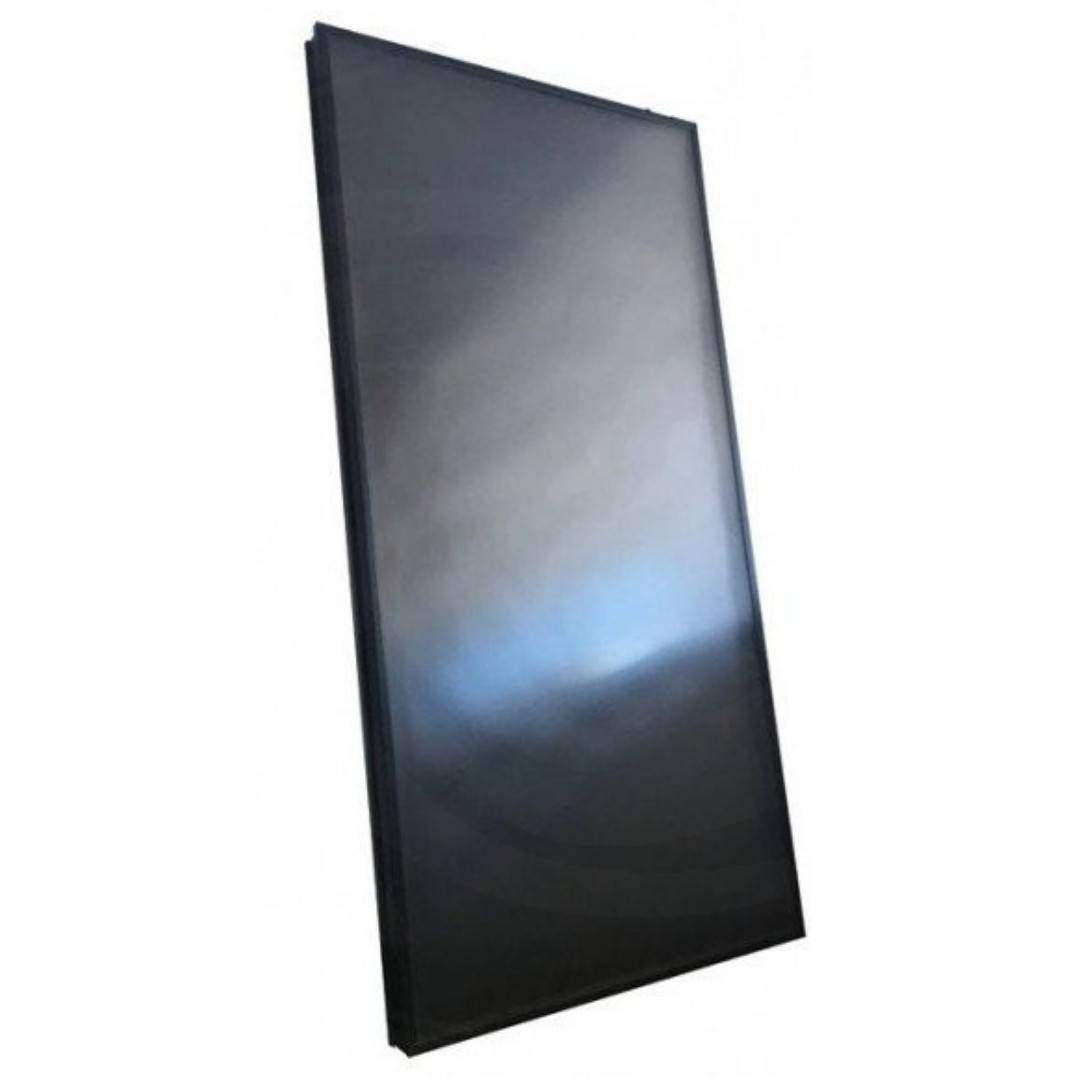

Среди плоских конструкций наилучшей считается FPC-2200. У этого устройства активная площадь составляет 2,1 квадратных метра. Коэффициент полезного действия, если правильно установить изделие, будет достигать 94%. С его помощью можно достичь температуры теплоносителя в 135 градусов, наибольшее давление в системе будет составлять 1МПа. Без каркаса устанавливать запрещено. Стоит порядка 30 тысяч рублем.

Лучшим воздушным коллектором считает SOLARVENTI SV3, он способен работать полностью в автономном режиме. Предназначен не только для жилых помещений, но и для складов, разного рода иных технических помещений. Максимальная площадь, которую он может обогревать составляет всего лишь 25 квадратных метров. Изделие отличается компактными габаритами, масса составляет около 6 см, его разрешается устанавливать как в горизонтальном, так и в вертикальном положении. Стоит достаточно дорого – 40 тысяч рублей.

На сегодняшний день вакуумные модели на российском рынке не представлены. Такой коллектор будет хорошим дополнением к стандартной отопительной системе дома или квартиры.

Разновидности

Все устройства можно поделить на 2 категории: по принципу нагрева и способу хранения теплоносителя. При выборе гелиоустановки всегда необходимо выбирать исходя из параметров использования. В зависимости от конструкции, отличается способ эксплуатации и обслуживания оборудования.

Коллекторы с встроенным баком

Моноблочные установки предназначены для работы в период весна-осень. В зимние месяцы их отключают. Модели со встроенным баком легкие в монтаже и использовании. Все что необходимо — подключить его к системе водоснабжения.

Принцип работы:

1. солнечные лучи попадают на поглощающую панель (абсорберум);
2. полученная энергия передается в змеевик, который расположен в баке;
3. тепловая энергия передается от теплоносителя к воде.

В хороший солнечный день, такой коллектор может нагреть до 200 литров воды. Коллекторы с встроенным баком работают без давления, поэтому монтаж производят в наивысшей точке — крыша дома. Делается этого чтобы обеспечить необходимый напор воды.

Такие установки пользуются широким спросом, из-за простоты использования и легкого монтажа. Чаще всего их используют для летних домов и дачных участков.

Основной принцип работы — циркуляция воды. Теплая вода вверху, холодная снизу

При монтаже важно установить емкость для жидкости выше коллектора

Гелиосистемы с выносным баком

Такие типы коллекторов могут работать круглый год. Единственное условие, температура не должна падать ниже -50 градусов. Для нагрева воды используется внешний бойлер косвенного нагрева, а в качестве теплоносителя — антифриз.

Принцип работы:

1. поглощающая панель получает тепло и передает его в теплоноситель;
2. под давлением, теплоноситель поступает в теплообменник бака накопителя;
3. когда антифриз проходит по змеевику, он нагревает воду.

Такие гелиосистемы работает с подключением к насосной группе. Управление производится автоматически.

Достоинством солнечного коллектора с выносным баком является возможность получения энергии круглый год, при определенных условиях. Однако такие установки требуют подключения дополнительного оборудования, и работа коллектора зависит от электричества — его отключение может сказаться на работе установки.

Изготовление плоского солнечного коллектора своими руками

На первом этапе выполняется расчет солнечного коллектора для отопления, исходя из площади помещения. Его габариты также определяются уровнем активности солнца в данном регионе, расположением дома, характеристикой местности.

Корпус коллектора изготавливается из древесины или стекла. Можно использовать старые окна с остеклением. Для создания абсорбера подойдут алюминиевые или медные трубки, свернутый резиновый шланг, стальные плоские батареи. Можно создать коллектор из полипропиленовых труб черного цвета.

На днище корпуса укладывается теплоизоляционный материал в виде пенопласта или минеральной ваты. Далее вся площадь покрывается металлическим листом из тонкой стали или алюминия для усиления эффекта теплоотдачи.

Сверху монтируются трубы змеевика, которые крепятся к металлическому листу с помощью скоб. Его концы выводятся наружу. Поверхность конструкции покрывается ударопрочным закаленным стеклом или прозрачным поликарбонатом, оставляя зазор 10-15 см для хорошего теплообмена. Накопительный бак защищается теплоизолирующим материалом или окрашивается в черный цвет. К нему подключается нагревательный элемент, от которого выполняется разводка труб системы отопления дома.

Солнечный коллектор плоского типа можно изготовить собственноручно

Гелиосистема для нагрева воды

При использовании солнечных коллекторов в системах горячего водоснабжения и сетях подогрева воды в бассейнах, конфигурация сети, аналогична сетям отопления, с той лишь разницей, что это может быть полностью отдельная система или являющаяся частью общей системы отопления дома.

В каком качестве работает гелиосистема, зависит от количества контуров, смонтированных при ее разработке. На схеме, приведенной выше, рассмотрен вариант устройства системы горячего водоснабжения в общей системе отопления дома площадью 200 м2 и более, когда гелиосистема является дополнительным источником получения тепла.

Особенности работы гелиосистемы

Схема устройства показывает, что энергетическим источником в системе является солнце. Отсюда следует логичный вывод, что наиболее эффективна гелиосистема летом, когда продолжительность дня и интенсивность солнечного излучения достигают максимальной отметки. В зимнее время эффект оборудования имеет минимальное значение.

Именно поэтому солнечный коллектор не рекомендуется к использованию в качестве основного источника тепла в зимний период. Тем не менее, при небольшой площади здания и высокой степени утепления, гелиосистема может производить до 30% тепла, тем самым способствуя экономии других отопительных ресурсов.

Увеличить полезность устройства можно, используя его для горячего водоснабжения.

Требования к материалам для изготовления самодельного солнечного коллектора

Для изготовления каркаса солнечного коллектора для отопления своими руками применяется фанера, деревянный брус, плиты ОСП или другие подобные варианты. Как альтернативу можно использовать алюминиевый или стальной профиль со вставками из аналогичных материалов, что придаст конструкции прочность и надежность. Однако такой корпус будет иметь высокую стоимость.

Материалы должны удовлетворять требованиям, предъявляемым к конструкциям, которые располагаются на открытом воздухе. Поскольку в среднем период эксплуатации солнечного коллектора составляет 20-30 лет, необходимо, чтобы материалы характеризовались высокими эксплуатационными характеристиками, которые будут оставаться неизменными на протяжении всего периода службы установки.

Древесина для корпуса должна обрабатываться водно-полимерными составами и покрываться лакокрасочными эмульсиями. Стальной профиль необходимо надежно защитить от коррозии.

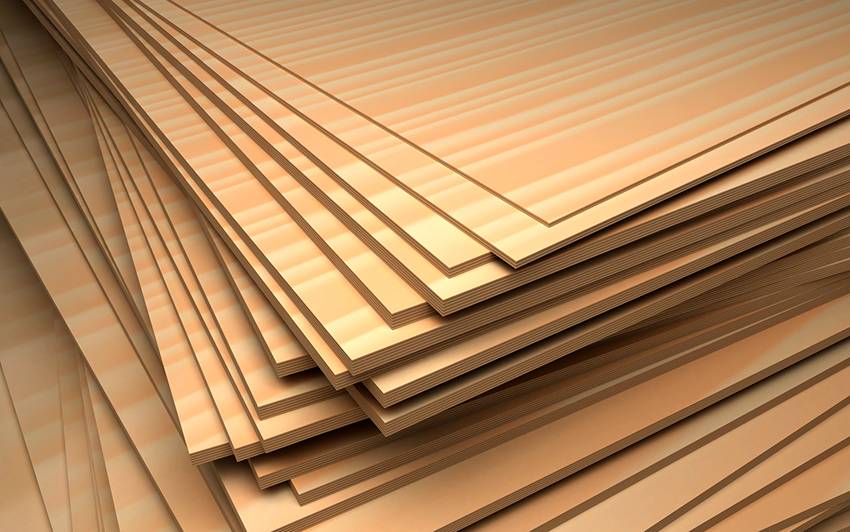

Для изготовления каркаса коллектора используется фанера, плиты ОСБ или брус

Для изготовления абсорбера гелиостата своими руками используют доступные подручные материалы. Змеевик может быть произведен из жесткой ПВХ трубы с фитингами, гибкой ПНД трубы, гнутой медной или металлической трубки. Для абсорбера подойдет теплообменник старого холодильника. Также элемент можно выполнить из алюминиевых банок или пластиковых бутылок. Главным критерием выбора является теплопроводность материала.

Для предотвращения потерь тепла корпус следует утеплить со всех сторон. Для этих целей преимущественно используется минеральная вата или пенопласт. Хорошо себя зарекомендовал фольгированный вариант утеплителя, который обеспечит не только теплоизоляцию, но и отражение лучей солнца от поверхности.

Теплообменник закрывается защитной поверхностью, в качестве которой может быть использовано закаленное стекло или монолитный поликарбонат. Материал должен иметь рифленую, а не гладкую поверхность.

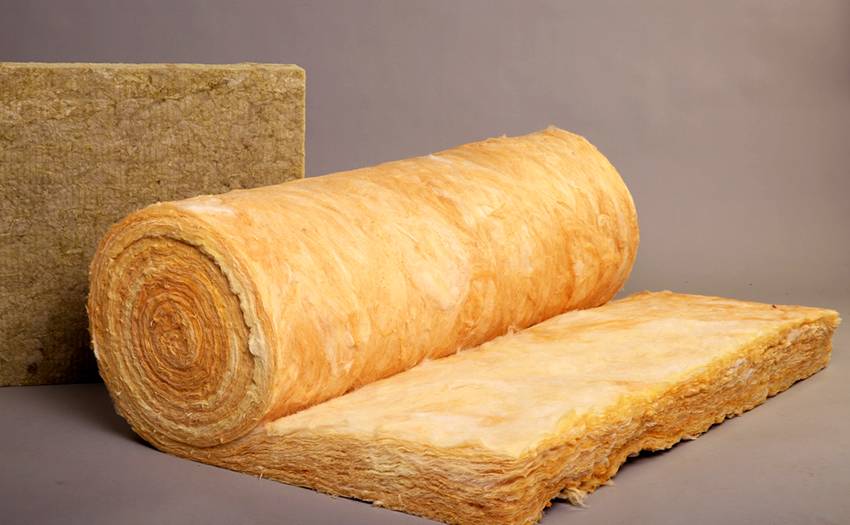

Чтобы предотвратить потерю тепла, корпус коллекторов утепляют минеральной ватой или пенопластом

Как работают солнечные коллекторы

Гелиоколлектор – это функциональная конструкция, используемая для получения энергии. Ее фоточувствительные элементы поглощают свет для нагрева жидкости или воздуха внутри трубок.

Принцип работы солнечного коллектора (СК): лучи солнца нагревают пластины черного цвета, и энергия аккумулируется для бытовых нужд. Способ ее получения – экологически чистый и экономичный.

Выделяют следующие виды бытовых коллекторов:

• плоские;
• вакуумные;
• воздушные.

Расскажем подробнее о каждом из этих типов ниже.

Плоские

Популярные и бюджетные по расценкам устройства. Состоят из плоскостной светочувствительной пластины, соединенной с теплопроводящими трубами, стеклянного покрытия, теплоизоляции и металлической рамы. Пластина поглощает солнечный свет и аккумулирует тепловую энергию, которая нагревает жидкость-теплоноситель. В отличие от других типов, теряют много поглощенного тепла. Неэффективны в пасмурную погоду. Повышенная влажность плохо сказывается на конструктивных деталях.

Вакуумные

Выделяют 2 типа вакуумных коллекторов: прямоточные и с косвенной передачей тепла. Первые применяются в теплое время года, вторые – всесезонно. В основе конструкции – вакуумная система трубок с металлическим стержнем внутри, в котором находится жидкость-теплоноситель. Такая установка работает по принципу термоса. Характеризуется оптимальным КПД.

Воздушные

По принципу работы похожи на плоские. Но в воздушных коллекторах в качестве теплоносителя используют воздух. Устанавливают для отопления домов. Прогретый воздух заполняет помещение при помощи воздуховодов и вентилятора.

Подключим горячее водоснабжение?

В дополнение к отоплению, к коллекторной солнечной системе можно подключить горячее водоснабжение. Для этого подсчитаем, сколько тепловой энергии вам необходимо тратить каждый день. Формула расчета солнечного коллектора для ГВС проста:

Pw = 1,163 x V x (T – t) / 24

Обозначения:

• Pw – количество тепла, необходимое для подогрева воды;
• V – средний объем горячей воды, расходуемый за сутки;
• T – температура, до которой нужно подогреть воду;
• t – температура, с которой вода поступает в систему.

Чтобы рассчитать необходимое количество дополнительных коллекторов для ГВС – разделите это значение на производительность солнечного коллектора P, полученное по последней формуле.

На что обращать внимание при покупке коллектора?

Особенности коллекторов

Все гелиосистемы промышленного производства генерируют тепловую энергию, которая выражается в киловаттах. На этот показатель обязательно следует смотреть, так как существует вероятность приобрести либо слабую, либо чересчур мощную конструкцию

Очень важно проверить, насколько хорошо коллектор сохраняет полученное от солнечных лучей тепло, так как этот фактор будет играть одну из ключевых ролей, если его планируется устанавливать в холодных регионах

При установке коллектор помещается в специальный каркас, который имеет определенную массу. Следует выяснить, насколько сильная конструкция крыши – может ли она выдержать массу данного оборудования. Если обрешетка слабая, то ее нужно будет предварительно усилить. В некоторых случаях коллектор размещают в вертикальной плоскости, что позволяет не допустить лишнего воздействия атмосферных осадков, но из-за этого несколько снизится коэффициент полезного действия оборудования.

Виды

В зависимости от работы можно выделить следующие вид гелиоустановок — плоская, вакуумная, воздушная. Рассмотрим подробнее каждый их них.

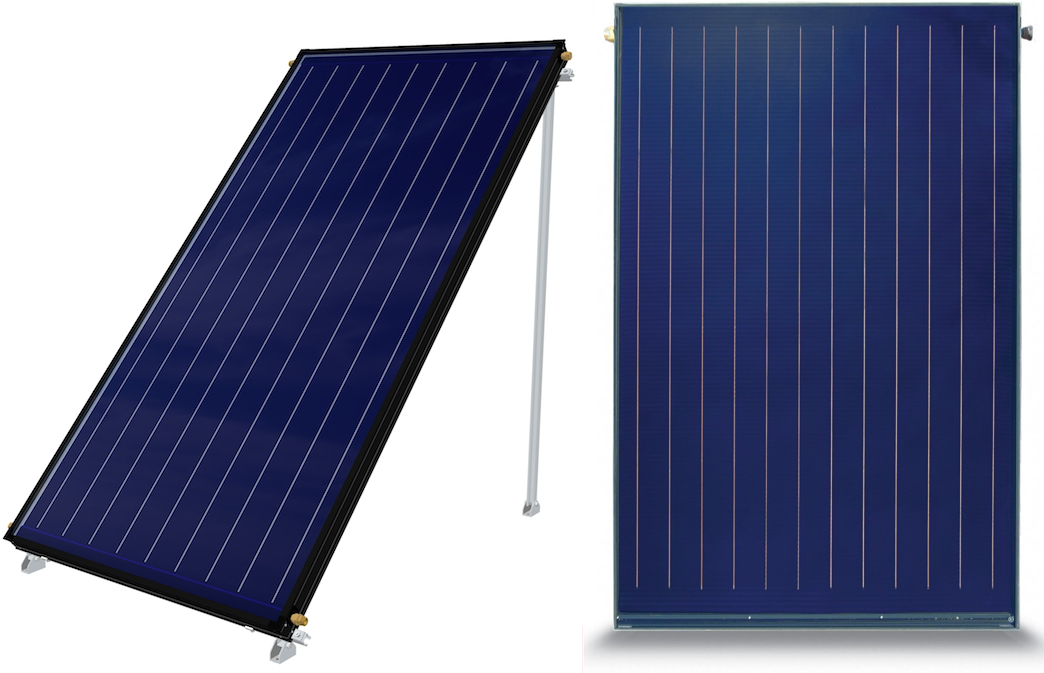

Плоские

Панель является воздухонепроницаемой и состоит из нескольких элементов:

• Поглощающая пластина или абсорбер напрямую связан с теплопроводящей системой. Покрыт черной краской или специальным покрытием.
• Прозрачное покрытие сделано из поликарбоната или из закаленного стекла с низкой содержанием металлов.
• Термоизолирующий слой. Трубки теплоносителя изготавливают из меди или сшитого полиэтилена.

Принцип работы простой — абсорбер нагревается и передает тепло змеевику, в котором находится теплоноситель. Установка простая в монтаже и использовании.

Преимущества:

• невысокая стоимость;
• возможность устанавливать систему под любым углом;
• высокий КПД в теплое время года;
• не нужно вручную очищать установку от снега и инея.

Единственным весомый минус системы — высокий уровень тепловых потерь. Чтобы минимизировать потери используют утеплители, например, винвату. Однако и это не лучший способ, если температура внутри корпуса и снаружи сильно отличается. Поэтому такие установки малоэффективны для работы в холодное время года.

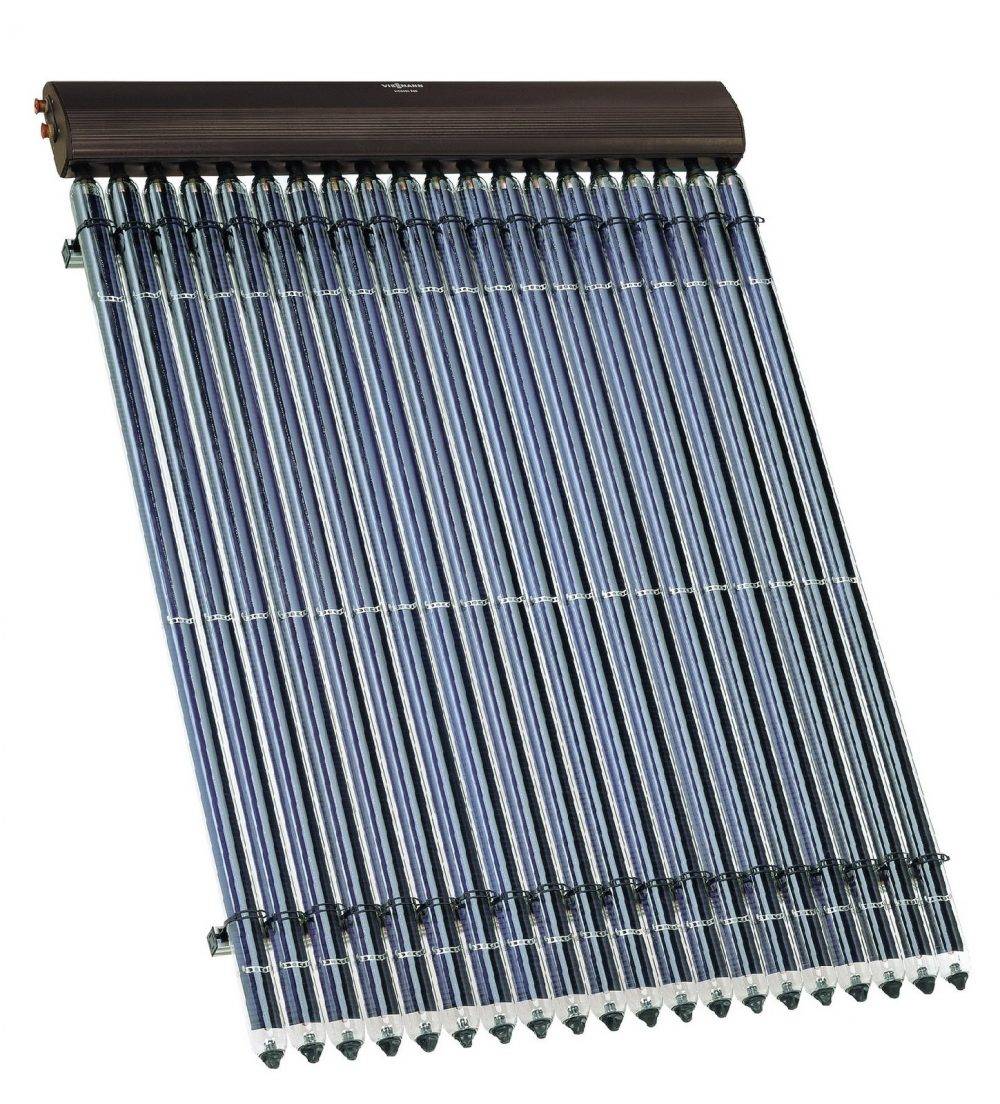

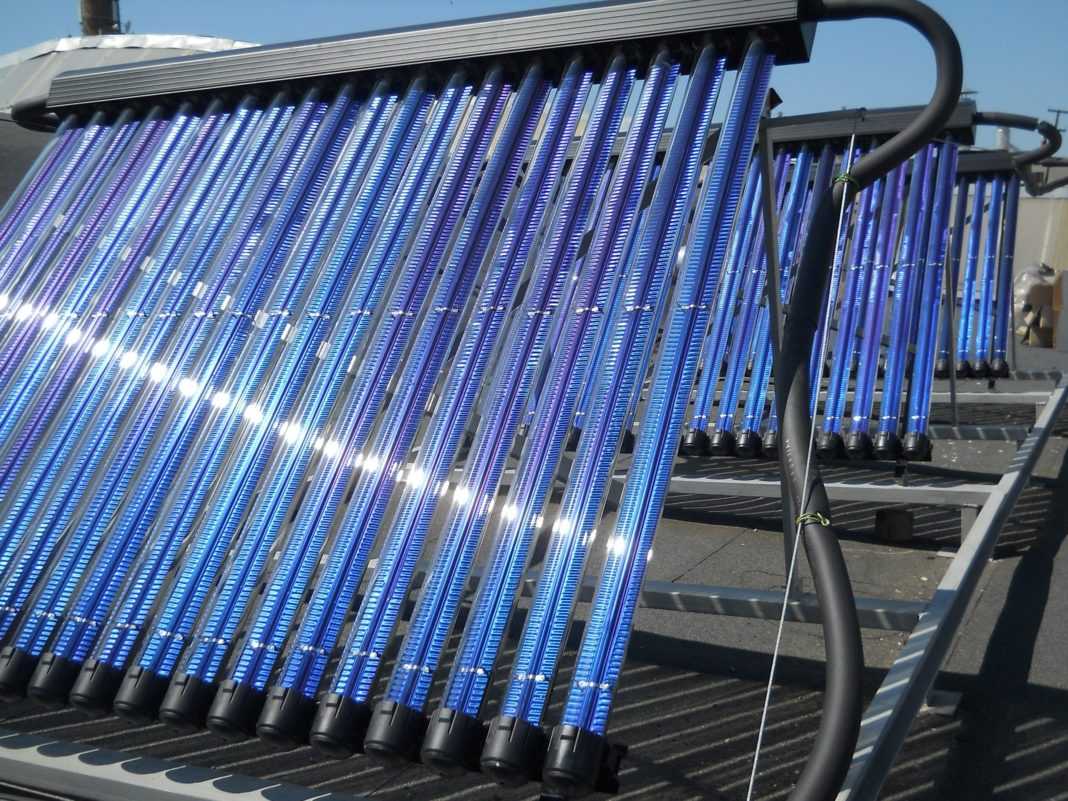

Вакуумный

Вакуумный или трубчатый коллектор имеет более сложную конструкцию. Панель представляет собой много стеклянных трубок, внутри которых вставлен абсорбер. Каждая трубка полностью вакуумированная, поэтому сохраняет до 97% тепла. Такие коллекторы используют круглый год, они способны эффективно работать при температуре до -37 градусов.

Преимущества:

• низкие теплопотери;
• работа при низким температурах;
• низкая парусность конструкции;
• легкий монтаж.

Недостатки:

• рабочий угол установки 20 градусов;
• необходимо чистить гелиосистемы от снега и инея.

Воздушный

• быстрый нагрев воздуха;
• не нужно использования электричества и газа.

Недостатки:

• Коллекторы работают только при солнечной погоде. При пасмурной погоде эффективность практически нулевая.
•  При монтаже необходимо будет высверливать отверстия в стене или крыше, в зависимости от места установки.

Воздушные солнечные коллекторы сейчас получили широкое применение среди владельцев частных домов. Их использование является дополнительным источником отопления и вентиляции воздуха.

Конструкция своими руками

Конструкция солнечных установок не настолько сложна, чтобы люди, обладающие некоторой подготовкой, были не в состоянии самостоятельно изготовить и запустить их в своих домах. Гелиосистема для отопления дома 100 кв м своими руками — это вполне воплотимый замысел, который поможет существенно сэкономить на приобретении и ремонтных работах. Рассмотрим возможные варианты.

Термосифонная гелиосистема

Термосифонные гелиосистемы — это трубчатые коллекторы, которые были рассмотрены выше. Существуют безнапорные и напорные конструкции, различающиеся способом циркуляции теплоносителя. Безнапорные работают на естественном перемещении жидкости и не нуждаются в электроэнергии, состав комплекса намного проще и дешевле. Напорные способны обеспечить заданный режим циркуляции и позволяют получить максимальную эффективность. Наиболее активная работа таких систем — период с апреля по октябрь, чем севернее регион, тем короче срок наибольшей активности установок.

Воздушная гелиосистема

Воздушные коллекторы — это установки, использующие в качестве теплоносителя воздух. Они обогревают дом вентиляционным методом, что позволяет серьезно экономить на создании отопительных контуров и пользоваться системой круглый год.

Коллектор представляет собой полый черный ящик, в котором от солнечного тепла нагревается воздух. Теплый воздух направляют в помещение, а остывший — в коллектор на подогрев. Для снижения теплопотерь ящик устанавливается в прозрачную герметичную емкость, защищающую от внешних воздействий — ветра, низкой температуры и т. п. Вход и выход размещают в разных помещениях для увеличения разницы давления и организации самостоятельно циркуляции потоков.

Актуальность организации гелиосистемы

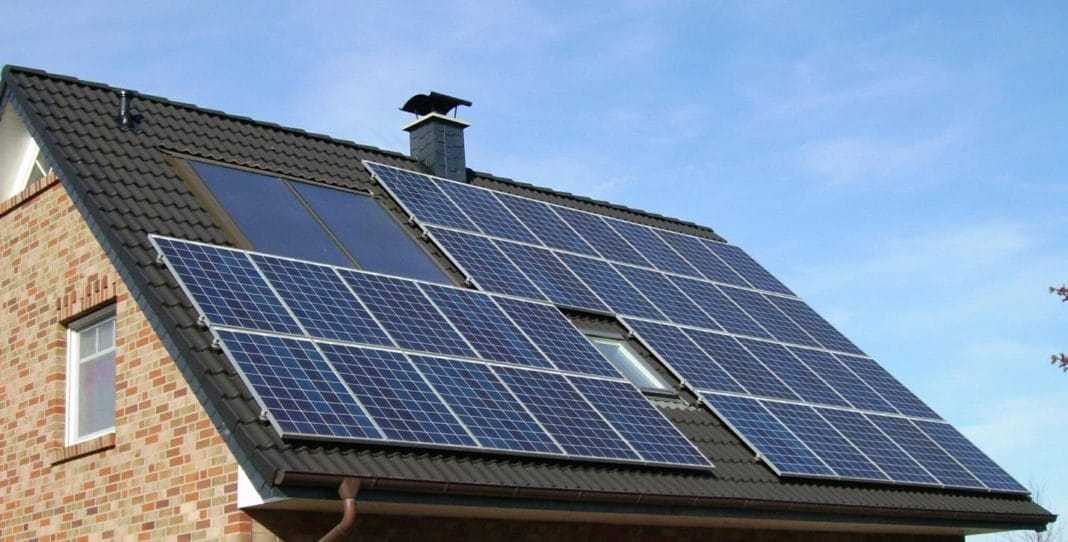

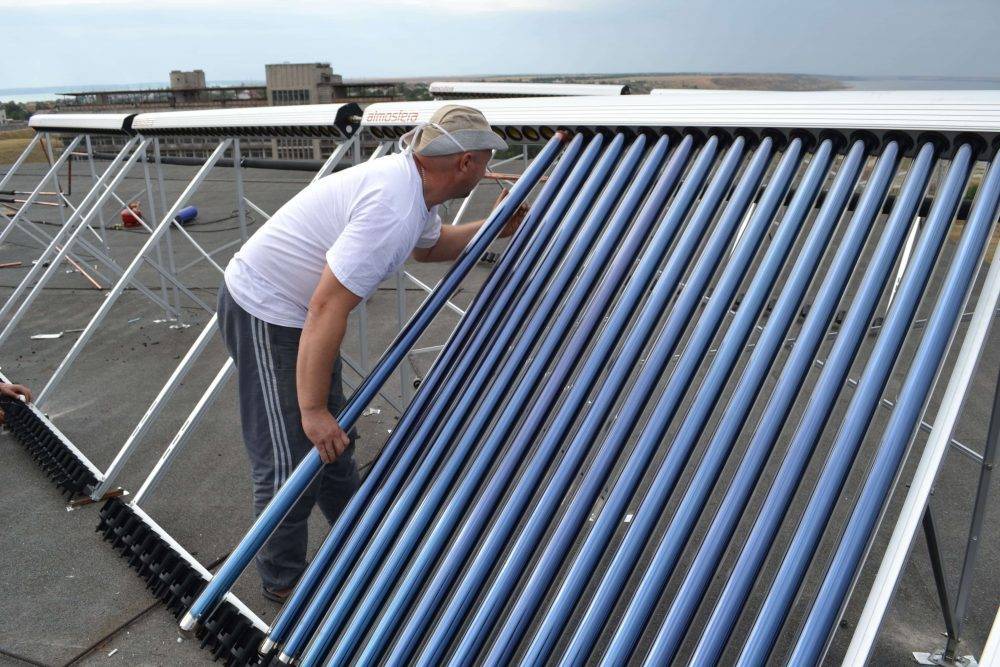

Монтаж солнечных батарей

Перед приобретением или самостоятельным изготовлением преобразователя следует узнать – будет ли отопление частного дома солнечными батареями достаточно эффективным. Для этого необходимо провести детальный анализ всех факторов, влияющих на КПД будущей системы.

Для начала определяется показатель солнечной инсоляции. Это количество солнечной энергии, падающей на поверхность земли в конкретном регионе. От этого будет зависеть степень нагрева теплоносителя или объем генерируемого тока. Солнечные радиаторы для отопления дома в идеальном варианте должны работать независимо от сезона. Однако фактически это получается далеко не всегда.

Солнечная инсоляция

Также пассивная система солнечного отопления может изменять свою эффективность работы из-за угла наклона панели. Он же зависит от сезона. Для определения теоретически возможной энергии можно воспользоваться данными из таблицы.

Уже на основе этих данных можно сделать расчет солнечного коллектора для отопления с учетом его технических и эксплуатационных характеристик. Но кроме этого следует учитывать такие факторы:

• Местонахождение дома. Падению солнечных лучей не должны препятствовать природные или искусственные объекты – горы, высокие дома, высокий лес и т.д;
• Место для установки. Комбинированное солнечное отопление потребует большого пространства – от 2 до 10 м². Чаще всего для этого используют крышу дома. При этом она должна быть адаптирована для монтажа коллекторов или солнечных батарей;
• Требуемая тепловая мощность. Зачастую солнечные системы отопления частного дома используются в качестве вспомогательных.

Значения солнечной энергии (кВт/ч) для регионов России

Только после этого анализа можно приступать к выбору определенной схемы альтернативного теплоснабжения дома. Предварительно рассчитываются тепловые потери в доме, определяется оптимальный тепловой режим работы отопления. Если солнечный коллектор в системе отопления будет вспомогательным – к его номинальной мощности прибавляется этот же показатель основной системы теплоснабжения.

При расчете нужно учитывать массу оборудования. Поверхность кровли должна выдержать эту нагрузку.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема подключении теплового коллектора

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

1. Летний вариант для горячего водоснабжения
2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема подключения солнечной батареи

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Каким должен быть угол наклона коллектора

Угол установки плоского солнечного коллектора зависит от следующих факторов:

1. Регион проживания. Для южных регионов – 30-35°, для средней полосы – от 40°.
2. Время года, когда планируется использовать установку (летний или зимний сезон, круглогодично). Для всесезонного применения выбирают угол, которые примерно равен географической широте региона. Летом это значение уменьшают на 15°. Зимой, наоборот, увеличивают.
3. Климатические условия и количество осадков. Если гелиосистема используется в зимой, угол наклона делают крутым, чтобы снег не скапливался на ее поверхности.

В сопроводительной инструкции производитель указывает оптимальные показатели угла наклона для каждого солнечного нагревателя. Соблюдение всех условий для определения значений углового наклона способствует максимально эффективной работе оборудования.

Подведем итоги

В условиях тотального подорожания коммунальных услуг можно использовать альтернативные способы обогрева помещений, подогрева воды для хозяйственных нужд. В других странах солнечные коллекторы применяются для отопления довольно давно.

Если вы не хотите платить большие деньги за промышленный водяной коллектор, его можно собрать самостоятельно, используя подручные материалы. Хотите, чтобы конструкция была более солидной и действительно могла удовлетворять потребности в горячей воде и отапливала ваш дом? Тогда придется посетить строительный магазин, подготовиться к сборке более основательно: приобрести вакуумные колбы, специальные трубки, листы стекла или поликарбоната, другие комплектующие.

Резка и зачистка медных труб для солнечного коллектора

Когда будете решать вопрос, какая система оптимальная, принимайте во внимание: солнечные коллекторы, как любое техническое решение, имеют плюсы и минусы, которые обязательно нужно учитывать

Плюсы и минусы гелиосистемы

Из положительных сторон выделяют:

• экологически чистый вид энергии, получаемый бесплатно;
• снижение расходов на оплату коммунальных услуг за централизованный подогрев воды до 40-50 %;
• небольшой срок окупаемости;
• возможность подогревать воду для хозяйственных нужд и отапливать небольшие помещения d зимний период;
• широкий выбор материалов, простота сборки конструкций.

К отрицательным моментам можно отнести:

• трудозатраты на создание светового коллектора;
• понижение коэффициента полезного действия в зимнее время, что делает практически невозможным использование таких систем в северных широтах;
• нужны профилактический уход и очистка;
• в холодное время необходимо использовать антифриз, что влечет дополнительные расходы.

Видео по теме:
