Кладка камина своими руками в частном доме

Устройство камина

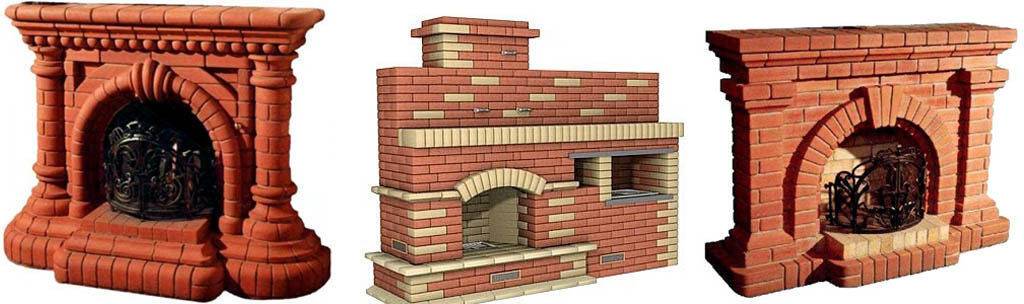

В частном доме устанавливают камины разных форм и размеров. Но их устройство одинаково. Основной составляющей является топочная камера. Кроме нее, очаг имеет колосниковую решетку, зольник, дымоход и портал. Топки бывают открытыми либо закрытыми с шибером и дверцей. Продолжительность работы, надежность и теплоотдача очага определяются использованными при строительстве материалами. Одни модели построены целиком из кирпича. Другие представляют собой топку промышленного изготовления из чугуна, вокруг которой выложен портал, дымоход и корпус.

Топливник

Для сооружения топочной камеры применяют стальной лист либо чугун. Чтобы упростить строительство очага в доме своими руками, топку покупают готовую. Современные чугунные модели с дверцей из жаропрочного стекла выглядят очень красиво в любом интерьере. Прозрачная дверца делает возможным просмотр внутренней части. Чтобы уменьшить воздействие высокой температуры на металлическую часть очага, изнутри чугунную топку выкладывают шамотным кирпичом.

При работе в камине происходит такой процесс:

  1. Топочную камеру заполняют дровами, укладывая их на решетки колосника, и поджигают.
  2. Шиберной заслонкой изменяют силу горения пламени, открывая или закрывая ее.
  3. Оставшаяся после горения древесины зола высыпается в зольник. Его регулярно опорожняют. Для облегчения эксплуатации зольник делают выдвижным, но бывают встроенные модели.
  4. Углекислый газ, образовавшийся после горения древесины, выходит наружу через дымоход. Для повышения теплоотдачи его оснащают принудительной тягой в виде вентилятора.

Дымоход

Каминные трубы делают стальными или кирпичными. При разработке проекта для дома учитывают меры противопожарной безопасности. Очаг устанавливают на монолитное основание. Для него делают отдельный фундамент. Со временем строение дает усадку. Если основание общее, очаг смещается. Тогда возрастает риск нарушения герметичности дымохода, проникновения угарного газа в помещение.

Важно! Отдельный фундамент особенно нужен для конструкций, возводимых полностью из кирпича. Их масса превышает 1 тонну и дает слишком высокую нагрузку на основание дома.. Под камин укладывают лист железа или асбеста

Иногда выкладывают слой шамотного кирпича для предупреждения возгорания. Очаг располагают в центе так, чтобы защита выступала за его края на 0,5 м с каждой стороны. При строительстве дымохода изоляцию перекрытий между этажами делают из асбеста. Листами негорючего материала прокладывают стены, соседствующие с камином

Под камин укладывают лист железа или асбеста. Иногда выкладывают слой шамотного кирпича для предупреждения возгорания. Очаг располагают в центе так, чтобы защита выступала за его края на 0,5 м с каждой стороны. При строительстве дымохода изоляцию перекрытий между этажами делают из асбеста. Листами негорючего материала прокладывают стены, соседствующие с камином.

Основание

Габариты этой части камина бывают разные. Основание находится под топкой. Оно различается по высоте: от уровня пола до высоты кухонного стола. Низко расположенная топливная камера отдает больше тепла, втягивая более прохладный воздух снизу. Для эффективной теплоотдачи под топки располагают вровень с полом. Но в коттеджах выше одного этажа сложить такой камин нет возможности. Ведь зольник нужно опустить под плиту в подвал, где стоит фундамент. Обычно делают выдвижной зольник и располагают его ниже линии пода.

Заднюю стену камина делают вертикальной либо наклоняют ее внутрь под углом 30°. Способ кладки выбирают, отталкиваясь от размера топки. При высокой теплоотдаче стенку устанавливают “на ребро”. Тогда теплый воздух идет в сторону комнаты.

Портал

Перекрытие портала делают прямы либо арочным. Второй вариант более надежен. Арка сглаживает нагрузку, поступающую вертикально от верхнего ряда кирпичной кладки. По форме арки бывают трех видов:

  1. Полуциркульная составляет половину круга с радиусом закругления, равным половине ширины топки. Такая арка превосходит остальные по надежности и простоте изготовления.
  2. Лучковая более пологая. Она представляет собой сектор круга. Такую арку делают для широких или ограниченных по высоте топок.
  3. Прямые арки необходимы для ровного перекрытия портала. Несмотря на простой вид, в изготовлении они самые сложные. Для такой арки необходим точный расчет угла спила кирпича.

Подтопливник делают прямоугольным либо в виде трапеции. Над топкой располагают устье для сбора дыма. В его передней части делают перемычку небольших размеров, в задней – “зуб”. Поток дыма регулируют при помощи заслонки, установленной в передней части трубы.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м². Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

  • керамический кирпич 235 штук;
  • глина — 0,12 м³;
  • песок — 0 , 3м³;
  • дверка прочистная — 1 штука;
  • задвижка печная — 1 штука;
  • колосниковая решетка — 1 штука;
  • душники — 2 штуки;
  • сталь листовая толщина — 3 мм и размером 0, 25 м²;
  • рубероид — 1,5 м²;
  • цемент — 15 килограмм.

Камин «мини&3187; и его порядовая схема кладки.

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Необходимые материалы

Для изготовления небольшого камина вам понадобится:

  • Кирпич. При расчете количества материала не забывайте учитывать 10% отходов и бой;
  • Крупнозернистый песок. Перед использованием песок просевается и промывается с целью удаления мелкого мусора;
  • Глина. Чтобы построить качественный камин вам понадобится синий сорт глины;
  • Несколько ведер щебня;
  • Арматура длиной 1 м и диаметром 10 мм в количестве 10 штук.

Совет: перед началом строительства нарисуйте схему кладки на бумаге. Старайтесь четко придерживаться размеров кирпича и комнаты на чертеже. Также не забывайте учитывать схему кладки дачи.

Недостатки металлических печей

На какой бы качественной и подходящей по габаритам и функциональности модели печи не остановился выбор, необходимо помнить, что у любой печи, как бы идеально она не подходила, всегда есть минусы.

Металлические печи проигрывают кирпичным в плане сохранения тепла. При отоплении помещения такими моделями теплый воздух задерживается в нем всего на пару часов, а утром тепла уже не будет. Но этот недостаток решаем, если купить металлическую печь постоянной работы. После ее приобретения и установки про закладку топлива можно будет забыть на 8 часов.

Эксплуатация металлических печей может длиться до 20 лет. По данным статистики, значительно раньше этого срока прогорает металл в топке и требует замены.

Покупая металлическую печь, необходимо продумать, кто и как будет ее обслуживать. Если планируется установка для жилых помещений, то стоит учитывать наличие людей с хроническими заболеваниями дыхательных путей или сердечно сосудистой системы. Помимо того, что такие печи создают мощное излучение, они создают эффект «сухого воздуха».Эта проблема решаема, если обложить металлическую основу печи кирпичом (при этом просчитайте — выдержит ли пол дополнительный вес). Это сильно уменьшит время эксплуатации печи и лишит гарантии на изделие. Скорость обогрева станет меньше, но увеличится теплоемкость.

Технология строительства дымохода

Кладку дымохода позволяется производить на тот же раствор, конструкция в принципе требует тех же огнеупорных свойств. Единственное, участок, размещающийся над кровлей предпочтительней «садить» на цемент. Еще на момент укладки рекомендуется внутренние стенки затирать и выравнивать, чтобы не было завихрений и обратной тяги, да и забиваться канал будет намного реже. Также не забывайте, что обязательно нужно между кладкой камина и дымохода, установить заслонку.

Есть некоторые нюансы в строительстве в местах прохода, помните, что если не предусматриваете теплоизоляции, то обязательно нужно делать «расшивку», чтобы отделить горячий воздух от воспламеняемых материалов. Но, лучше, конечно, проделать надежную изоляцию, используйте классическую вату и «оцинковку». Сделайте специальный фартук, который закроет щели между кирпичом и покрытием крыши

Не прогадайте с размерами, важно чтобы дымоход отвечал классическим нормам и имел надежную и правильную работу

В заключение сегодняшней статьи, хотелось бы сказать, что очень важно уделять внимание каждой мелочи, которая в итоге может стать непоправимым источником неприятностей, для всей отопительной системы

Электрический камин своими руками

Вот недорогой и функциональный искусственный камин из дерева, который вы можете сделать своими руками и здорово сэкономить. Чтобы закрепить на стене, сначала нужно собрать каркас. Вы можете избежать необходимости снимать камин со стены, изготовив раму по размеру проема и прикрепив панель, вырезанную по размеру проема (с прорезью для вставки). Первый шаг: изготовление центральной секции вокруг вставки.Никаких сложных прорезей или карманных шурупов, только два шурупа (6 см) на доску 2 × 4 (обязательно просверлите отверстия, чтобы избежать раскола). Сбоку выступ вставки находится снаружи рамы. Вам нужно проверить и убедиться, что рама хорошо вписывается в проем камина. Затем добавьте верхнюю и нижнюю часть рамки

Важно, чтобы все они были одинаковой длины, то есть вставка располагалась идеально ровно.Тот же процесс повторите для верхних частей. Теперь, когда каркас собран, нужно убедиться, что это правильная глубина. Просто прикрепите L-образные скобы, сделанных из планок 2 × 4, вырезанных на нужную глубину

сделайте два таких кронштейна и прикрепите вверху и к стеновым стойкам. Еще прикрепите к раме внизу пару блоков для дополнительной поддержки. Теперь каркас готов! Полную инструкцию читайте на сайте

Просто прикрепите L-образные скобы, сделанных из планок 2 × 4, вырезанных на нужную глубину. сделайте два таких кронштейна и прикрепите вверху и к стеновым стойкам. Еще прикрепите к раме внизу пару блоков для дополнительной поддержки. Теперь каркас готов! Полную инструкцию читайте на сайте.

Источник фото: blog.jennasuedesign.com/2020/01/diy-electric-fireplace/

Фальш камин с декоративным очагом

Ищите подходящий фальш камин для гостиной? Этот декоративный вариант подойдет для любого интерьера.

Основной материал – гипсокартон, доски и три листа фанеры. С подробной инструкцией на сайте и детальными пошаговыми фото ниже в галерее у вас не должно возникнуть трудностей с этим проектом.

Фальш камин из поддонов

Если в доме нет камина, конечно, вам будет грустно, что нет подходящего места, чтобы повесить чулки на Рождество. Но если в вашем распоряжении есть обрезки досок и поддоны, вы можете сделать простой фальш камин своими руками. Каркас определит размер камина. При выборе размеров обязательно учитывайте толщину поддонов. Если собираетесь устанавливать камин в труднодоступном месте, то должны быть уверены, что все подойдет. Здесь рама размером 80 на 80 см. Во-первых, соберите квадратную секцию рамы, добавив дополнительные части с углами 45 градусов, чтобы рама оставалась квадратной. Затем прикрепите у основания несколько брусков. Это не только добавит устойчивости, но и создаст небольшой выступ, как у обычного камина. В общем, инструкция большая и подробная, вы ее можете прочитать на сайте по этой ссылке (под фото).

Источник фото: www.instructables.com/Pallet-Fireplace-2/

Или вот такой фальш камина из поддонов, этот вариант намного проще. По сути это просто рамка, закрепленная на стене. Но для Нового года и Рождества вполне подходящий вариант, сразу понятно, что эта конструкция имитирует, и места почти не занимает. Попробуйте, красивый фальш камин, симпатичная отделка колонн и полка из искусственного кирпича смотрится отлично.

Источник фото: welivedhappilyeverafter.com/diy-rustic-chippy-faux-fireplace-mantel/

Фальш камин из стола

Это просто, берете старый деревянный обеденный стол, электрический камин и подгоняете стол под размеры камина. Затем сделайте полки. Сначала определите размеры с учетом того, что вы собираетесь ставить – фотографии, украшения, возможно еще какие-то вещи. После этого обрежьте полки по размеру, покрасьте в черный цвет и прикрутите шурупами. Когда полки готовы, поставьте камин сзади, стол вперед, чтобы выровнять ножки с полками. Прикрепите полки. Украшайте и наслаждайтесь!

Источник фото: www.instructables.com/Building-a-Faux-Fireplace/

Возможно, эта небольшая подборка инструкций с пошаговыми фото вам понравилась. Понятно, что все возможные варианты в одной статье не соберешь. Посмотрите еще для вдохновения эти 70 Рождественских каминов, которые вы можете сделать своими руками для украшения своего дома.

Как сделать напольную конструкцию

Напольная конструкция вписывается в любой интерьер, так как имитирует дровяные камины

Преимущество напольных биокаминов — в разнообразии форм и размеров. Они могут напоминать геометрическую фигуру, чашу или тумбу, оставаться стационарными или мобильными. Но отопительный блок для них должен быть изготовлен из металла. Сам корпус при этом можно сделать из камня, дерева, пластика, керамики или гипсокартона. Главное, следить, чтобы огонь не затрагивал пожароопасные элементы.

Необходимые материалы и инструменты

  • отопительный блок;
  • негорючий гипсокартон (1 лист);
  • металлический профиль с направляющими и стоечными элементами (8 – 9 м);
  • дюбель-гвозди, саморезы по металлу и с потайной головкой;
  • термоустойчивый клей для плитки, шпатлёвка;
  • ножницы по металлу, шуруповёрт, нож для резки гипсокартона;
  • изоляционные материалы (2 кв.м);
  • керамическая плитка;
  • затирка (около 2 кг);
  • строительный уровень, рулетка;
  • дерево или другой материал для каминной полки;
  • декор для украшения готового биокамина.

Все расчёты необходимо делать с учётом размеров места для будущего биокамина. Один из вариантов представлен на чертеже.

Подготовительные работы

Чертёж необходимо создавать с учётом пожаробезопасностиВ этом варианте предусмотрено обустройство топки

На этом этапе необходимо определиться с размерами и дизайном биокамина: большой или маленький, пристенный, угловой или расположенный в центре комнаты. После этого создаётся чертёж или эскиз с учётом пожаробезопасности объекта. Рассчитывая его размеры, нужно следить за тем, чтобы расстояние от очага до стенок конструкции и каминной полки составляло не менее 15 – 20 см. После этого на основании чертежа на стену и на пол наносится разметка.

Пошаговая инструкция по изготовлению

Процесс предусматривает выполнение нескольких этапов: от крепления профиля и до декорирования обшитого гипсокартона

  • Сборка каркаса. По готовой разметке крепятся предварительно подготовленные направляющие профили. Затем в них вставляются стоечные элементы, которые впоследствии закрепляются саморезами. С помощью отвеса контролируется вертикальность.
  • Крепление профилей к стене на дюбель-гвозди. При этом стойки дополнительно закрепляются перемычками.
  • Закладка изоляционного материала в стены сооружения. Им может служить спрессованная базальтовая вата.
  • Обшивка гипсокартона. Для этого необходимо нанести разметку на листы гипсокартона и обрезать ненужные элементы с помощью специального ножа. Главное, с одной стороны делать надрез, надламывая материал с другой. Выполняя обшивку будущей конструкции, нужно вкручивать саморезы на расстоянии 10 – 15 см друг от друга. По окончании этих работ следует нанести гипсовую штукатурку.
  • Отделка биокамина. Для этого стенки и дно корпуса обклеиваются керамической плиткой, за исключением углубления для установки горелки.
  • Затирка швов. После неё монтируется каминная полка, а сама конструкция украшается подготовленными декоративными элементами — лепниной, мозаикой, облицовочным кирпичом.
  • Установка горелки. Её можно приобрести или сделать самостоятельно из металлического стакана, в который опущен фитиль. В последнем случае не удастся регулировать высоту пламени, но и платить за заводскую конструкцию не придётся.

Заключительным этапом может быть установка кованной или каминной решётки из жаропрочного стекла, которая обеспечит дополнительный уровень безопасности для домочадцев.

Из-за громоздкости напольных биокаминов их очень часто проектируют в виде угловых конструкций. Последние могут быть симметричными или асимметричными, когда вместо одной из задних стенок у камина устанавливается колонна. Их установка практически не отличается от установки стандартных напольных биокаминов, за исключением чертежа.

Делаем настольный биокамин для жилой площади

Настольный вариант активно применяется в интерьерном дизайне

Настольный вариант считается полностью неопасным и выделяется внешним красивым видом, поэтому наиболее часто применяется в интерьерном дизайне. Тем более, что для его строения достаточно минимума усилий и средств.

Необходимые материалы и материалы

  • стальная сетка из металла, строительная либо для барбекю;
  • стеклянный лист толщиной 3 мм;
  • коробка из металла;
  • герметик на основе силикона;
  • шнур для фитиля;
  • стеклорез;
  • биологическое топливо — оно есть в специальных точках продажи;
  • декор если понадобится.

Размеры грядущего биокамина зависят полностью от желаний его владельца. Главное, при их подборе правильно сделать расчёты. Расстояние от горелки до стекла должно быть больше 15 см, в другом случае стеклянный экран лопнет. В биокамин можно установить несколько горелок. Их кол-во вычисляется из расчёта 1 горелка на 16 м2 площади.

Работы по подготовке

Усложнённый способ изготовления настольного биокамина учитывает покупку горелки и её дальнейшее закрепление между 2-мя стёклами

На данном шаге нужно выполнить заготовки из стекла согласно габаритам топливного бачка. Заключительный необходимо приобрести или сделать без посторонней помощи из обыкновенного металлического ящика прямоугольной либо квадратной формы. Размеры самого настольного биокамина можно высчитать в индивидуальном порядке или воспользоваться готовым чертежом. Необходимо помнить, что от длины его стороны зависит то, насколько далеко будет располагаться пламя от стекла.

Подробная инструкция по изготовлению

Процесс учитывает пару этапов, включающих сборку топливного и стеклянного блоков, декор

  • Сооружение топливного блока. Для этого готовый железный ящик выкрашивается с наружной стороны краской. Покрыть его чем-нибудь внутри запрещено, так как в процессе горения будут выделяться токсичные вещества.
  • Соединение стеклянных заготовок применяя герметик. После его нанесения все детали необходимо зафиксировать между подпорками либо любыми неподвижными предметами, оставив в подобном виде на день до его полного засыхания.
  • Убирание излишков герметика при помощи лезвия. Данный этап носит красивый характер и может быть опущен если понадобится.
  • Подготовка биологического топлива. Для безопасности оно должно располагаться в железной банке, которая в последствии располагается на дне металлического блока. Потом её можно будет менять по мере сгорания жидкости.
  • Изготовление крышки для короба из сетки из металла. Она вырезается по размеру ящика и в зависимости от величины ячеек ложится в 1 или 2 слоя. Для пущей надёжности её прикрепляют проволокой, меняя горючее потом при помощи обыкновенного шприца.
  • Выкладка искусственных камней или гальки на сетку, которые также предоставят одинаковое теплораспределение. Добавочное украшение биокамина если появится желание.

Для безопасности зажигать биокамин лучше лучиной.

Фальш-камин из пенопласта

По сути, это простая коробка, которую ты самостоятельно вырезаешь и складываешь. Возьми несколько листов толщиной 10 см, нарежь их на детали и склей между собой, а для более надежной фиксации используй саморезы. Кстати, упаковочный пенопласт от бытовой техники обычно плотнее отделочного – а значит и прочнее.

Для нарезки листов понадобится мелкая ножовка для металла – так пенопласт не будет крошиться. Не спеши и прорезай линии полностью, чтобы ничего не разломать. Для соединения есть специальные клеевые растворы для пенопласта – другой клей не возьмет непроницаемый материал.

Сначала разметь пол под будущее основание, и начинай постепенно складывать детали. Сразу же проверяй все плоскости уровнем, пока клеевой раствор не схватился. Шпаклевать гладкий пенопласт проблематично, поэтому уложи поверх малярную сетку. Для оформления портала подходят готовые элементы – колонны и полуколонны, лепнина, полки, молдинги.

Фото: m.2gis.ru

Фото: interior-experts.ru

По какому принципу выбирать размеры и конструкцию

Все строительные работы по правилам начинают с проектов. Нужно точно рассчитать все нужные размеры кирпичного камина, от этого зависит мощность и эстетический вид. Самое главное — это гарантия безопасной эксплуатации.

На заметку. Идеально высчитанных готовых размеров камина не существует, так как дома разные, материалы изготовления тоже различаются по форме и качеству. Можно только приблизительно ориентироваться на стандартный размер кирпича.

Простые камины своими руками — сейчас очень распространённое явление

Важно правильно определить габариты топочной камеры

Расчёт выполняется следующим образом:

Площадь помещения делят на 100. Так, например, в гостиной 30 кв. м, топка будет 30 см. Теперь глубина. При кладке топки камина выдерживают пропорции: глубина в 1,5-2,5 раза меньше ширины. В указанном примере можно взять условно пропорцию 1:2. То есть глубина равняется 37,5 см (полтора кирпича), а в ширину 0,75 м (3 кирпича). Высота топочной части больше ширины в полтора раза. В итоге получается, что у топочной камеры шириной в 3 кирпича высота немного более одного метра. В реальности надо будет выложить 15 рядов кладки. Дымовой канал по отношению к площади топки 1:10-15. Его можно сделать и шире. Однако в вышину прямой участок нельзя делать менее 3 метров и более 4 метров. Эти параметры выдерживают для хорошей тяги.

Чтобы представлять конструкцию камина из кирпича, лучше запастись готовым чертежом, чтобы не наделать ошибок в расчётах. Существуют уже готовые чертежи каминов, среди которых можно выбрать подходящий вариант.

Камин выручит не только в качестве самостоятельного источника тепла в межсезонье, но и как добавление к основному обогреву помещений. Когда позволяют возможности, есть опыт в строительстве подобных сооружений, выбирают сложные камины с дополнительными функциями. Это может быть подключение водяного контура, нагрев воды, варочная панель. Классический камин из кирпича размером не очень большой, и его возведение осилит и начинающий домашний мастер. Видов топлива для камина сейчас очень много, но самым дешёвым по-прежнему являются обычные дрова.
