Печь из бочки на опилках длительного горения

Закладка дров и растопка печи долгого горения на дровах

Снимем крышку. Вынимаем воздухоподающее устройство. Наложим внутрь дрова, лучше не выше нижней кромки дымоходного выхода. Можно класть дрова диаметром до 20 см. На верхний слой дров кладем мелкую щепу. Сверху на тряпку или бумагу поливаем совсем немного керосину или отработанного масла. Потом сверху ставим воздуха подающую часть. На трубу одеваем наружную крышку. Открываем поддувную заслонку и бросаем туда, внутрь трубы, зажжённую тряпку. Как только дрова разгорятся с характерным треском, можно поддувную заслонку полностью перекрыть. В таком режиме она может работать очень долго, целыми сутками.
Такова действующая основа. Многие мастера повторяют печку бубафони, используя не только бочки, но и другие подходящие заготовки и материалы.
Из бочек можно делать и такие печи.

Газовый котел своими руками

Идея создания самодельного газового котла в принципе интересна, хотя и не имеет практического воплощения. Просто ни один вменяемый инспектор, отвечающий за безопасную эксплуатацию гражданами приборов, работающих на газе, не даст разрешения на его эксплуатацию. Да и соседи будут не в восторге от таких небезопасных экспериментов. Поэтому, какой смысл сделать то, что никогда не будет использовано по назначению, то есть для отопления. А если уж сильно хочется сконструировать отопительный прибор своими руками, можно начать с более простых и менее опасных котлов отопления, работающих, скажем, на твердом топливе. Тем более удачных примеров использования твердотопливных агрегатов, созданных своими руками, предостаточно. А через определенное время может что-то поменяется, и разрешат использовать для отопления самодельные газовые котлы. Хотя, хочется надеяться, что этого не произойдет.

Варианты котлов отопления, что можно сделать своими руками

Оставив мысли о сооружении газового котла в покое, давайте рассмотрим, какие виды агрегатов по типу применяемого энергоносителя бывают, и какие из них стоят времени и усилий, чтобы попытаться успешно сделать их самодельный аналог. Итак, какие виды источников энергии, кроме газа, используют котлы отопления:

электричество;

некоторые виды жидкого топлива;

твердое топливо.

Теперь о наиболее распространенных видах отопительного оборудования подробнее.

Электрокотлы

Сегодня производители предлагают потребителям три основных типа котлов, работающих от электричества:

классические (ТЭНовые);

индукционные;

ионные (электролизные).

За создание электролизного котла своими руками желательно не браться, а вот самодельные модели электрокотлов с термоэлектрическими нагревателями и сделать своими руками индукционное отопление вполне реально. Конечно, для этого нужно иметь необходимый набор инструментов, материалов и знания законов, по которым работает электричество.

Как устроен классический электрокотел с термоэлектрическим нагревателем? По сути, это металлическая емкость, герметично соединенная с одной стороны с обраткой системы отопления, а с другой — с горячей магистралью отопительного контура. Внутри резервуара помещен электронагреватель, подсоединенный к электросети через прерыватель более или менее сложной конструкции. Так выглядит простейшая модель ТЭНового котла, которую вполне реально сделать своими руками. Если самодельное детище успешно пройдет первые испытания, его можно усовершенствовать вплоть до оснащения автоматикой.

Сравнение “евродров” с обычным твердым топливом

Стоимость угля, дров или используемых для отопления прессованных опилок колеблется в зависимости от региона. Поэтому однозначного решения по выбору того или иного вида топлива нет

Необходимо принимать во внимание актуальную цену и провести анализ сравнительных характеристик

Удельная теплотворность топлива

Одним из основных показателей эффективности топлива является его удельная теплотворность (удельная теплота сгорания). От этого параметра зависит, сколько массовой доли вещества при его сжигании потребуется на выделение определенного количества энергии.

Сравнительная теплотворность различных типов горючего. Приведенные значения приблизительны и зависят от многих факторов. Но в целом таблица показывает рейтинг твердого топлива по удельной теплоте сгорания

Здесь есть один нюанс: теплотворность зависит от массы, а дрова и брикеты из опилок обычно измеряют в кубах. При рекламе прессованного топлива часто указывают, что выход энергии почти в два раза больше чем при сгорании древесины, однако не указывают тот факт, что вес сухих брикетов в одном кубометре больше.

Допустим, что теплотворность свежесрубленной березы составляет около 2 кКал/кг, а брикетов – 4 кКал/кг. Вес складочного куба дров около 570 кг/м3, а вес такого же объема прессованного материала – около 800 кг. Поэтому кубометр сырого колотого дерева при сгорании даст около 1,14 мКал, а брикетов – около 3,2 мКал, то есть, практически, в три раза больше.

Тепловую эффективность промышленно изготовленных брикетов можно сравнить с древесным или каменным углем, однако последний стоит значительно дешевле.

Хранение и простота использования

Одним из недостатков прессованного сырья является его высокая гигроскопичность. Интенсивная способность поглощения влаги приводит к потере жесткости между связанными частицами и возможному рассыпанию брикета. Поэтому в отличие от того же угля или дров, хранить опилок необходимо в сухом месте.

Впрочем, зимой прессованное топливо можно держать под обыкновенным навесом, так как при минусовой температуре абсолютная влажность воздуха мала. Нужно лишь обеспечить отсутствие непосредственного контакта со снегом.

Также топливные брикеты можно держать в помещении. Промышленно произведенное прессованное сырье практически не дает мусора, в отличие от тех же дров.

Из-за создаваемой грязи и пыли, уголь и дрова хранят на улице. Аккуратные брикеты из стружки можно держать в веранде дома

Для начала горения прессованного дерева требуется минимальное количество материала для розжига. Здесь опилки, как и торф вне конкуренции.

Применение в котлах длительного горения

Сейчас заслуженной популярностью, особенно у владельцев коттеджей, пользуются котлы длительного горения. Они экономичны, имеют высокий КПД и просты в управлении. Единственный их значимый минус – стоимость оборудования и затраты на его монтаж.

Многие продвинутые модели котлов оснащены автоматизированной системой загрузки топлива. Для ее работы необходимо использовать однородный по форме горючий материал. Для этого из опилок и стружки изготавливают пеллеты.

Пеллеты делают из отходов деревообработки методом прессования. Они имеют вид гранул диаметра 6-9 мм и длиной от 10 до 70 мм

Использование такого вида топлива в таких котлах позволяет поддерживать необходимый температурный режим без участия человека. Это дает возможность хозяевам коттеджей отлучаться на длительный период (до нескольких дней) без риска охлаждения жилища до недопустимых показателей.

Строим котел на опилках

Как сделать такой котел самостоятельно?

К трубе диаметром 400 мм с одной стороны приваривается заглушка. Это будет днищем котла. Высота котла зависит от ваших потребностей. Рассчитывайте таким образом, что при нормальной работе одного мешка опилок хватает на 8-10 часов.

  • Из металла толщиной 10 мм вырезается крышка.
  • На снимке выше видно, что она выполнена в виде многоугольника, это не принципиально, просто так намного легче вырезать толстый металл, если вы используете гильотину.
  • Ровно посередине крышки необходимо вырезать отверстие такого диаметра, чтобы в него свободно вставлялась труба диаметром 76 мм. Зазор не должен быть слишком большой.

Рекомендации и техника безопасности

Прежде чем взяться за создание самодельного агрегата, нужно убедиться в наличии необходимых инструментов и оценить навыки их использования. Например, если человек никогда не занимался сваркой, собрать конструкцию своими руками ему будет сложно. В этом случае лучше приобрести устройство в магазине. Ведь отдельные его части можно соединить вместе только благодаря сварочному аппарату.

Ниже приводятся несколько важных нюансов, которые нужно знать:

  1. Запрещается подключать устройство самостоятельно к магистрали без ведома газовой службы.
  2. Разрешение можно получить, вызвав специалистов на дом или доставив им в контору собранный агрегат.
  3. При монтаже без разрешения возможна утечка газа, что приведет к возгоранию и даже взрыву.
  4. Сварочные работы выполняются только в специальной одежде, рукавицах и маске.
  5. Каждый элемент должен быть приобретаться только в специальном магазине и иметь паспорт.
  6. Создание устройства должно осуществляться в соответствии с чертежом.

Разновидности топлива

Разновидностей источников для обеспечения дома теплом предостаточно, но условно их можно подразделить на газовое, жидкое и твердое топливо. Системы, работающие на газу, используют в основном те дачники, которые желают в коттедже иметь тот же уровень комфорта, что и в квартире.

Однако твердое и жидкое топливо экологически безопасно и вреда здоровью владельцам загородного дома принести не может.

Дрова и брикеты с опилками

Самым древним способом топить частный дом является использование дров. Правда, в последние десятилетия дрова стали достаточно дорогостоящим видом твердого топлива. Для самостоятельной вырубки потребуется получать разрешение, а дрова у продавцов стоят довольно много денег. К тому же для их хранения обязательно потребуется обустраивать специальное место, надежно защищенное от влаги.

Именно потому так востребованы сегодня брикеты с опилками. Причем они решают проблему не только дачников, у которых в доме оборудована печь — это отличный способ утилизировать отходы предприятий, которые занимаются обработкой дерева.

Пеллеты

Аналогом дров и опилок являются пеллеты – специальные гранулы, которые изготавливают из измельченной древесины. Однако такое топливо имеет ряд несущественных, но недостатков:

  • стоимость пеллетов достаточно высокая;
  • при использовании подобного топлива печь нельзя оставлять без присмотра — горение пеллетов необходимо постоянно поддерживать;
  • для увеличения продолжительности горения потребуются финансы на дополнительное оборудование – газогенераторную печь или специальный котел.

Каменный уголь

Эффективность сгорания каменного угля очень высокая – 1 кг такого топлива способен без труда заменить 2 кг дров. Вместе с тем стоимость их практически одинаковая.

При использовании угля, чтобы обеспечить отопление частного дома, потребуется установка котла или чугунной топки.

Решение 3. Газовый котёл в шкафчике из ДСП

Назову две причины для использования шкафчика из ДСП:

Котёл приобретается после покупки кухонного гарнитура.
Улучшается дизайн кухни, без приобретения новой мебели.

В любом случае ваша цель — задекорировать газовый агрегат. Фасадная часть дверки делается максимально похожей по цвету на гарнитур. Если котёл расположен между двух навесных шкафов, понадобится закрепить на профиле дверку из ДСП, покрыть её плёнкой или другим отделочным материалом.

Для создания полноценного шкафчика понадобятся деревянные бруски (25*40 мм), плиты ДСП и инструмент, включая шуруповёрт, электролобзик. Измерьте газовый аппарат, нарисуете план шкафа. Верх и низ делаются на 6 см больше, спереди и с боков оставляются зазоры по 6–10 см.

Шкаф делается на заказ или встраивается самостоятельно

Печь на опилках: преимущества использования

Такие системы отопления обладают массой преимуществ:

  • каждый дачник найдет топливо для их работы, для этого подойдут щепа и опилки, в том числе и прессованные;
  • не придется утилизировать отходы, их можно сжигать в печи;
  • отсыревшие щепу, дрова и опилки не нужно предварительно высушивать, можно закладывать в таком виде;
  • максимальная мощность достигается за короткий промежуток времени;
  • котлы отдают максимальное количество тепла;
  • любой человек способен собрать эту систему, а ее обслуживание не требует специальных навыков;
  • котел такой конструкции можно использовать также для нагрева воды и приготовления пищи, если дополнить его соответствующим оборудованием;
  • возможность контролировать свои расходы на топливо;
  • температуру нагреваемой воды можно регулировать;
  • вредные вещества прогорают в топке, не нанося вреда экологии и атмосфере.

Первый запуск устройства

Когда конструкция установлена и готова к работе, нужно ее проверить — совершить первый запуск. Для этого загружают топливо в камеру до самого поддувала, периодически утрамбовывая его.

Опилки, которые хорошо запрессованы внутри печи, будут тлеть дольше, соответственно и отдавать больше тепла. После загрузки древесного материала в нижнюю камеру укладывают бумагу и мелкие щепки для розжига. Чтобы печь для сжигания опилок не тухла и запустилась с первого раза можно плеснуть внутрь топки немного отработки, машинного масла, бензина или керосина. Для этой цели достаточно будет и 50 г.

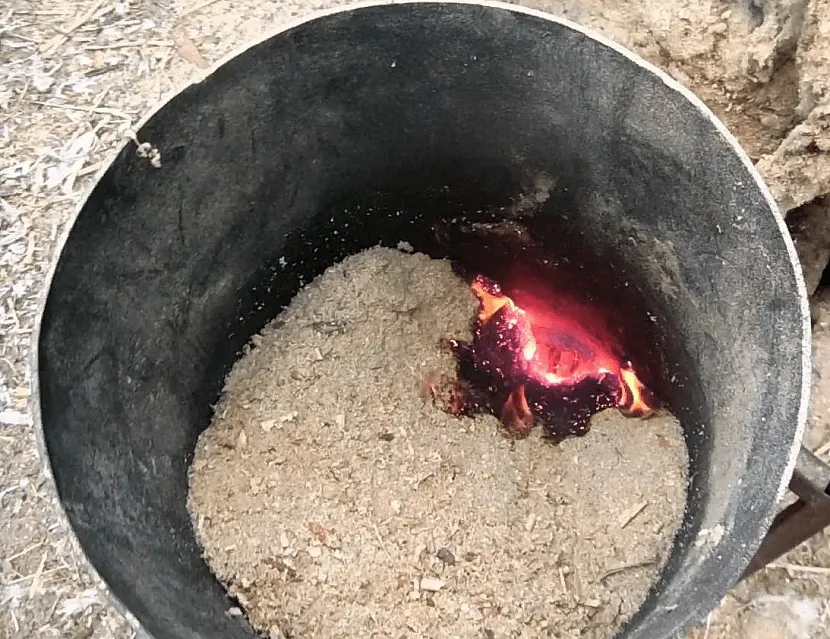

Начало горения опилок в печи длительного горенияИсточник infradom.ru

Далее поджигают материал, расположенный в нижней топке. В это время можно закрыть верхнюю крышку котла, но желательно это сделать еще до растопки. Теперь дожидаются оптимального уровня горения, а потом только с помощью заслонки на трубе регулируют высоту пламени, чтобы обеспечить тление опилок, а не их прогорание.

Ракетная печь на опилках длительного горения.

Меры предосторожности

Печь на опилках разогревается очень быстро. Металл сильно накаляется, поэтому нельзя касаться его голыми руками. Можно тут же обжечься. Ни в коем случае не следует допускать захламления зоны, в которой расположена печь. Легковоспламеняемые материалы тут же загорятся. И начнётся настоящий пожар.

По этой же причине нельзя покидать помещение, в котором печь длительного горения находится в рабочем состоянии. В целях безопасности некоторые люди обкладывают топливный бак огнеупорных кирпичом. И внешнее обустройство помещения меняется, и рабочий агрегат уже не внушает таких серьёзных опасений, как раньше.

Печь на опилках никогда не потеряет своей популярности, так как собирать и транспортировать опилки до свалки мало кому хочется. Соорудив печную конструкцию, люди получают две ощутимых пользы: удается избавиться от отходов самым незатратным методом, и воздух в помещении согревается в любое время года.

В нашей стране предостаточно природных ресурсов, поэтому у владельцев частных домов не возникает сложностей с покупкой топлива для обогрева своего жилья. Однако вместе с таким разнообразием закономерно возникает вопрос, какое топливо оптимально использовать? Например, выгодна ли печь на опилках в качестве основного типа отопления.

Самостоятельное изготовление поэтапно

Владельцы загородного дома или, к примеру, гаража могут сделать печь на опилках своими руками, однако перед монтажными работами следует обустроить фундамент – это обеспечит противопожарную безопасность агрегата. После установки оборудования его необходимо обложить огнеупорными кирпичами или монтировать водяной контур. Для монтажных работ потребуются следующие материалы:

  • бочка со стенками толщиной не меньше 10 мм (желательный объем бочки – около 200 л);
  • две металлических трубы;
  • огнеупорные кирпичи и цемент.

Из инструментов понадобятся швеллер, сварочный аппарат, болгарка (плюс отрезные круги), молоток, ножовка по металлу.

Подготовка топливного бака

Верхнюю часть бочки, из которой изготавливаются топливный бак, обрезают болгаркой. Можно, конечно, использовать ножовку по металлу, но процесс обрезки затянется. Обрезать верхнюю часть бочки следует только после правильной разметки, а иначе заготовка будет испорчена.

Во работы нужно следить, чтобы диск болгарки не перегрелся, а также отрезать ровно по размеченной линии. Оставшуюся часть выкидывать не надо – она подойдет в качестве крышки для печки.

Установка прижимного круга и подводящей трубы

При подготовке прижимного круга следует учесть, что его диаметр должен быть несколько меньше, нежели диаметр топливного бака (бочки с вырезанной верхней частью). В центральной части круга вырезают отверстие, диаметр которого должен соответствовать диаметру подводящей трубы. Швеллер необходимо распилить ножовкой на 4 части и приварить непосредственно к прижимному кругу – так конструкция станет более прочной.

Затем сварочным аппаратом друг с другом объединяют подводящую трубу и круг. Трубу обязательно оснащают заслонкой для лучшей регулировки воздуха, поступающего в печь – простой в изготовлении заслонкой является металлический круг, оборудованный стальной ручкой.

Установочный трубопровод и крышка

Для отвода дыма из агрегата к топке следует подсоединить отводящий трубопровод. Для этого в верхней части топливного бака вырезают специальное отверстие и сваркой присоединяют саму трубу. Ее подключение к главной системе, обеспечивающей отопление, осуществляется при помощи хомута. В качестве крышки оптимально использовать ранее вырезанную верхнюю часть бочки с приваренными ручками. Печь необходимо надежно защитить от перегрева, для чего к наружной части бака приваривают отражатель. Его изготавливают из металла.

Такая конструкция даст длительное горение, а это решит проблему обеспечения жилья теплом. Причем при самостоятельном изготовлении подобной печи используются достаточно недорогие материалы.

С повышением цен на энергоносители все большее количество людей задаются целью получения как можно большего количества энергии из источников, ранее считавшихся бросовыми. При этом в качестве топлива рассматривается отработанное масло, бытовые отходы, старые автомобильные покрышки.

Сегодня мы поговорим, как устроить печь на опилках недорого и своими руками, причем это будет агрегат, работающий по принципу длительного горения.

Ведь ни для кого не будет секретом, что в нашей стране существуют регионы, где щепу и опилки можно использовать для отопления практически даром, если не считать расходов на их доставку.

Вариант № 3. Индукционные котлы

Из широко используемых моделей индукционный котел можно считать последней разработкой.

Как работают индукционные нагреватели

Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.

Схема отопительной системы подразумевает работу в заданный интервал времени.

Достоинства:

  • Безопасность;
  • Высокий КПД;
  • В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
  • В индукционных котлах практически не образуется накипь.

Недостатки:

  • Стоимость индукционных котлов довольно высока;
  • В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.

Собираем простой индукционный нагреватель

Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.

Иллюстрации.Рекомендации.
Из чего состоит котел.

Чтобы собрать такой котел вам нужно купить индукционную печку мощностью 2,4 кВт (стоит около 2000 рублей) и 3 м профилированной трубы сечением 25х50 мм с толщиной стенки 2,5 мм.

Принцип работы.

Нам нужно соорудить из профилированной трубы своеобразную плоскую емкость, по которой будет циркулировать вода.

Потом к этой емкости прикрепить индукционную печку и включить ее. Это то же самое, что поставить кастрюлю с водой на печь.

Нарезаем трубу.

Самое сложное в этой работе сделать все максимально точно. Я нарезал трубу при помощи торцовочной пилы на станине с ограничителем.

В моем случае труба резалась на отрезки по 400 мм, после чего я зачищал напильником края от заусенец.

Схема емкости.

Как показано на схеме вода циркулирует змейкой по этому импровизированному радиатору.

Я не случайно сделал именно 6 регистров, так подача и обратка у меня будет с одной стороны и плиту будет легче подключать к системе отопления.

Прорезаем соединительные отверстия.

Соединительные отверстия должны находиться четко напротив друг друга.

В данном случае я просверлил 2 отверстия по краям сверлом на 10 мм, а потом вырезал середину между ними маленькой болгаркой.

Нумерация труб.

Есть очень важный момент: профилированные трубы не идеально симметричные, с одной стороны они слегка закруглены, а с другой ровные. Если присмотреться, то на фото слева это видно.

Так вот, нам нужно изначально сложить острый край труб с тупым. Чтобы не перепутать впоследствии, трубы сразу нумеруются.

Собираем емкость.

Теперь нам нужно проварить все швы между трубами, для этого выкладываем их на идеально ровную поверхность и стягиваем струбциной.

Дальше, чтобы плиту не повело, вначале прихватываем все швы точечно, а после провариваем швы капитально.

Закрываем торец емкости.

Чтобы заварить одну из сторон емкости я вырезал полосу. Полоса вырезана из той же профилированной трубы, просто болгаркой срезал одну из сторон.

Привариваем как обычно, сначала прихватываем, потом обвариваем.

Привариваем патрубки.

С обратной стороны делаем практически то же самое, с той лишь разницей, что к крайним трубам привариваются патрубки притока и обратки.

Площадь соприкосновения нашей металлической емкости с индукционной печкой должна быть максимальной, поэтому сварочные швы нужно зачистить болгаркой.

Монтируем направляющие.

Чтобы всю эту конструкцию навесить на вертикальную стену сзади привариваем 2 уголка, в которые потом вставится наша индукционная печка, как в нишу.

Покраска.

По окончании сварочных работ я покрасил всю конструкцию термостойкой краской и приварил петли для навешивания нашего индукционного котла на стену. В принципе все, теперь можно подключать котел к отоплению и пользоваться.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

  • Установить теплообменник на дымовую трубу – самый простой вариант;
  • Соорудить вокруг корпуса котла сплошную водяную рубашку;
  • Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель. Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

Изготовление твердотопливного котла длительного горения своими руками

Приступая к сборке котла своими исполнитель  должен владеть навыками слесаря, сварщика и электрика, чтобы безопасно выполнить процесс производства и монтажа. У него должны быть средства защиты и заранее приготовленные материалы, инструменты и приспособления.

Чертеж

Чертеж твердотопливного котла

После того как будет выбран тип котла, потребуется иметь точный чертеж деталей. Он может выполняться самостоятельно, если мастер обладает определенными знаниями и навыками черчения, также можно его взять у знакомого, который смонтировал аналогичный котел отопления частного дома или скачать из интернета. Сегодня в сети достаточно вариантов проверенных конструкций твердотопливных котлов собственного изготовления.

Возможно такой чертеж придется доработать в зависимости от имеющихся расходных материалов, особенно в части изготовления корпуса и теплообменного аппарата. Главное, что нужно сохранить — это расчетную толщину металла, минимально допустимые габариты, поверхность нагрева теплообменника, диаметр отверстия для выхода дымовых газов, чтобы котел раньше времени не перегорел.

Материалы

Перед тем как сделать котел подготавливают рабочее место, обычно это мастерская, и складируют в ней необходимые материалы. Для создания котлоагрегата на твердом топливе потребуются такие расходные материалы:

  • стальной лист более 5 мм для корпуса, труба или использованный газовый баллон;
  • лист нержавейки 5 мм для топливоподачи;
  • стальной уголок, с размерами по чертежу;
  • колосниковая решетка, сталь или чугун;
  • водопроводные трубы, для высокой температуры с диаметрами по чертежу;
  • дверца для зольника;
  • проволока, метизы и электроды;
  • воздушная заслонка или регулятор тяги.

Инструменты

Мастеру потребуется большой перечень инструментов:

  • Спецодежда сварщика с защитными средствами;
  • сварочный инверторный аппарат;
  • болгарка с дисками по металлу;
  • электрическая дрель со сверлами по металлу;
  • набор слесарных инструментов;
  • набор измерительных инструментов.

Делаем котел своими руками

https://youtube.com/watch?v=o1ZG1WkhF-Y

Для выполнения корпуса твердотопливного котла длительного горения я выбрал старый газовый баллон, предварительно тщательно промыл его от остатков газа, если есть какие-то сомнения, рекомендую приобрести уже подготовленный баллон в газовой службе.

Далее на баллоне отрезал его верхнюю часть ниже места изгиба. После подготовке корпуса выполнение котла производил по следующей инструкции:

  1. Из нержавеющего листа 5 мм, вырезал круг, с диаметром на 20 мм меньше внутреннего диаметра корпуса, чтобы он в дальнейшем мог свободно перемещаться вдоль него, продвигая топливо.
  2. В середине полученного листа просверлил отверстие 100 мм корончатым сверлом.
  3. К данному отверстию приварил трубу подходящего диаметра с высотой на 100 мм выше корпуса котла. Тщательно выполнил швы, чтобы они были герметичными и аккуратными. Если аккуратно не получилось, можно обработать болгаркой или напильником. Таким образом будет изготовлена конструкция в виде поршня, которая под собственным весом будет продвигать топливо вниз топочной камеры.
  4. К нижней части поршня приваривают 4 металлических уголка, для создания воздушных каналов, подающих воздух к устью горения.
  5. Вырезал еще один круг, но теперь большего диаметра чем корпус на 5 см, в середине вырезал отверстие 100 мм для поршня, эта деталь будет выполнять роль крышки котла. Одетая на поршень она герметично закроет корпус котла, тем самым создаст камеру горения.
  6. Трубу вверху оборудовал заслонкой для регулирования объема, подающего воздуха.
  7. Края крышки тщательно обработал напильником.
  8. К корпусу котла приварил специальные ручки для перемещения, а к нижней части корпуса —  ножки из металлического уголка.
  9. Внизу корпуса вырезал место под дверцу зольника и установил ее на петлях.
  10. Дымоход приварил в верхней части котла из трубы диаметром   100 мм.
  11. Перед тем как поставить котел, его нужно выставить на ровную бетонную или кафельную поверхность и подсоединить по газовой части к дымовой трубе.

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка

Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков

Конструкция печи с лежанкой

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это

  • D – диаметр барабана (корпуса печи);
  • S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что

  1. Высота барабана (Н) составляет от 1,5 до 2 D.
  2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
  3. Толщина обмазочного слоя на барабане – 1/3 D.
  4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
  5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
  6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
  7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
  8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
  9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
  10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
  11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
  12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
  13. Высота дымовой внешней трубы должна составлять от 4 метров.
  14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, – до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Обратите внимание: Что такое органайзер для канцелярии: способы хранения канцелярских принадлежностей

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.
