Гидрострелка для отопления своими руками: разбираем конструкцию и назначение детали

Делаем своими руками

Смысл гидрострелки заключается в разделении всех отопительных контуров для стабильной работы каждого вне зависимости от состояния остальных.

Процесс изготовления такого устройства непрост и для этого понадобиться наличие умения работать со сварочным аппаратом. Но стоит понимать, что провести монтаж такой системы будет стоить немалых денег, а также нужно заранее составить чертеж.

Чтобы провести такую работу понадобятся различные инструменты:

  • сварочный аппарат, а также электроды (3 мм);
  • молоток;
  • болгарка;
  • манометры.

Также будут необходимо подготовить и сами рабочие материалы:

  • краны;
  • трубы, имеющие прямоугольную форму;
  • сгоны.

Этапы работы:

Сначала берется коллектор, в котором согласно разметке прожигаются электродом отверстия.
Далее на сгонах делается фаска примерно в 1 мм, используя сварку. Она проводится по кругу так, чтобы показатель катета находился в районе от 3 до 4 мм.
После этого проводиться разметка коллекторных труб. Такая схема отопления, оборудованная гидрострелкой, будет предусматривать наличие в ней сразу трех контуров.

Теперь на так называемой холодной стороне трубы необходимо сделать несколько отверстий по краям, а также три, которые должны находиться под соединяющими сгонами (два из них направлены в одну сторону, еще один в противоположную). А вот на «горячей» стороне нужно прожечь посередине только одно отверстие, но при этом еще три для соединяющих сгонов.Что касается «горячей» трубы, то здесь сквозные и выпускающие отверстия должны находиться на одной оси

Непосредственно в два из них должны будут ввариваться выпускные патрубки, а вот в третьем будет сам выпускной сгон.
Обратите внимание: согласно формуле расчета гидроразделителя, скорость течения воды в нем должна быть очень маленькой, чтобы обеспечивалась зона пониженного давления. В случаях увеличения скорости, растет и давление.
Что касается холодной стороны, то здесь будут находиться два соединяющих сгона, а также один патрубок, проходящий через середину горячей трубы.

После предварительной сборки можно приступать к созданию отверстий под манометры.
Последним шагом по самостоятельному изготовлению гидрострелки будет её испытание под рабочим давлением в 2 атмосферы

Для этого необходимо контролировать давление, после начала подачи воды в систему через штуцер сливного крана.

Зачем нужна гидрострелка в системе отопления

В системе отопления, гидрострелка — это связующее звено между двумя отдельными контурами по передаче тепла и она полностью нейтрализует динамическое влияние между контурами. У нее есть два назначения:

  • первое — она исключает гидродинамическое влияние, при отключении и включении некоторых контуров в системе отопления, на весь гидродинамический баланс. Например, при использовании радиаторного отопления, теплых полов и нагрева бойлера, имеет смысл разделять каждый поток на отдельный контур, для исключения влияния друг на друга.(смотрите)
  • второе — при небольшом расходе теплоносителя — она должна получить большой расход для второго, искусственно созданного контура. Например, при использовании котла с расходом 40 л/мин, система отопления получается по расходу больше в 2-3 раза (расходует 120 л/мин). В таком случае целесообразно первый контур установить контуром котла и систему развязки отопления установить вторым контуром. Вообще, разгонять котел больше чем предусматривается производителем котла экономически нецелесообразно, в таком случае увеличивается и гидравлическое сопротивление, оно либо не дает необходимый расход, либо увеличивает нагрузку движения жидкости, это приводит к повышенному энергопотребления насоса.

По какому принципу работает гидрострелка

Циркуляция теплоносителя в первом контуре создается при помощи первого насоса. Вторым насосом создается циркуляция через гидрострелку во втором контуре. Таким образом теплоноситель перемешивается в гидрострелке. Если расход в обоих контурах у нас одинаковый, то теплоноситель беспрепятственно проникает из контура в контур, создавая как бы единый, общий контур. В таком случае не создается вертикального движения в гидрострелке или это движение приближено к нулю. Если расход во втором контуре больше чем в первом, то в гидрострелке происходит движение теплоносителя снизу вверх и при увеличенном расходе в первом контуре — сверху вниз.

Рассчитывая и настраивая гидрострелку, нужно добиться минимального вертикального движения. Экономический расчет показывает, что это движение не должно превышать 0.1 м/с.

Зачем снижать вертикальную скорость в гидрострелке?

Гидрострелка служит и как отстойник мусора в системе, при малых вертикальных скоростях мусор постепенно оседает в гидрострелке, выводясь из системы отопления.

Создание естественной конвекции теплоносителя в гидрострелке, таким образом холодный теплоноситель уходит вниз, а горячий устремляется вверх. Таким образом создается необходимый температурный напор. При использовании теплого пола, можно в второстепенном контуре получить пониженную температуру теплоносителя, а для бойлера более высокую, обеспечив быстрый нагрев воды.

Уменьшение гидравлического сопротивления в гидрострелке,

Выделение из теплоносителя микроскопических пузырьков воздуха, тем самым выводя его из системы отопления через автовоздушник.

Как узнать, что нужна гидрострелка

Как правило, гидрострелку ставят в домах, площадь которых более 200 кв.м., в тех домах где сложная система отопления. Там где используется распределение теплоносителя на несколько контуров. Такие контура желательно делать независимыми от других в общей системе отопления. Гидрострелка позволяет создать идеально стабильную систему отопления и распространять тепло по дому в нужных пропорциях. При использовании такой системы распределение тепла по контурам становится точным и отклонения от настроенных параметров исключены.

Преимущества использования гидрострелок.

Защита чугунных теплообменников исключая тепловой удар. В обычной системе, без использования гидрострелки, создается резкое повышение температуры, при отключении некоторых веток и последующий приход уже холодного теплоносителя. Гидравлическая стрелка дает постоянный расход котла, уменьшая разницу температур между подачей и обраткой.

Повышается долговечность и надежность котельного оборудования за счет стабильной работы без перепадов температуры.

Отсутствие разбалансированности и создание гидравлической устойчивости системы отопления. Именно гидрострелка позволяет увеличить дополнительный расход теплоносителя, что очень трудно добиться установкой дополнительных насосов.

Для чего нужна гидрострелка

Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится.

Когда контуров и насосов – три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки. Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом:

В представленной схеме гидрострелки нет, но без ее монтажа тут явно не обойтись. Есть 4 контура, в которых действует столько же насосов разной производительности. Самый мощный из них создаст в подающем коллекторе разрежение, а в обратном – повышенное давление. При одновременной работе насосу меньшей производительности просто не хватит сил на преодоление этого разрежения и он не сможет отобрать теплоноситель на свой контур. По итогу ветвь не будет функционировать, поскольку насосы мешают друг другу.

Чтобы устранить перепад давления ΔР, возникающий между коллекторами и дать возможность всем насосам спокойно отбирать нужное количество теплоносителя, в схему включается гидрострелка. Она представляет собой полую трубу расчетного сечения, чьей задачей является создание зоны нулевого давления между теплогенератором и несколькими потребителями. Как действует этот элемент в схеме обвязки котла, описано в следующем разделе.

Для чего нужна гидрострелка в системе отопления

Гидрострелка, бутылочка, гидравлический разделитель – все эти названия, относятся к простому устройству, необходимому для сложных систем отопления. Профессиональные монтажники указывают на четыре причины, по которым стоит подключить модуль.

Установка гидрострелки в системе отопления необходима для:

  • Балансировка температуры в системе обогрева здания. Производители котлов с чугунными теплообменниками, требуют обязательной установки гидроразделителя. Без гидрострелки, при первой растопке, котел испытывает термический удар. Гидравлическая стрелка выравнивает разницу температур и не дает треснуть чугунному теплообменнику.

Нивелирование давления – основной и вторичные контуры обогрева, зачастую имеют разные рабочие параметры. Гидрораспределитель помогает сократить разницу в давлении. Стрелку устанавливают в многоконтурных системах обогрева, когда в доме одновременно подключают радиаторы, теплые полы, бойлер косвенного нагрева. В качестве фильтра-отстойника – если установка гидравлической стрелки выполнена правильно, в ее корпусе будут оседать твердые частицы, появившиеся в результате коррозии, механических повреждений.Ржавчина, накипь и шлам, влияют на работоспособность запорной и регулирующей арматуры, насосов, различных датчиков и водяных счетчиков. Вертикальный гидроразделитель в системе отопления, служит своеобразным фильтром, где оседают все твердые частицы. Удаление воздуха – в корпусе гидрострелки устанавливается воздухоотводчик. При прохождении теплоносителя, из трубопровода системы отопления удаляется воздух, что снижает окисление и коррозию металлических деталей системы отопления.

Чтобы гидрораспределитель смог в полном объеме выполнять возложенные на него функции, требуется грамотный расчет и правильная установка в систему отопления.

Можно ли обойтись без гидрострелки

Конечно, простая система отопления, теоретически будет работать без гидрострелки. Проблемы начнутся, если к одному котлу, подключат несколько водяных контуров отопления, но и эта сложность решаема установкой коллектора. Также и другие функции: отвод воздуха из системы, фильтрацию твердых частиц, с легкостью выполняет группа безопасности, устанавливаемая для твердотопливных котлов.

Гидравлический разделитель в системе отопления дома, нужен для балансировки разницы температур и давления на подающем и обратном трубопроводе. Без модуля не обойтись, при подключении к котлу радиаторной системы отопления и теплых полов.

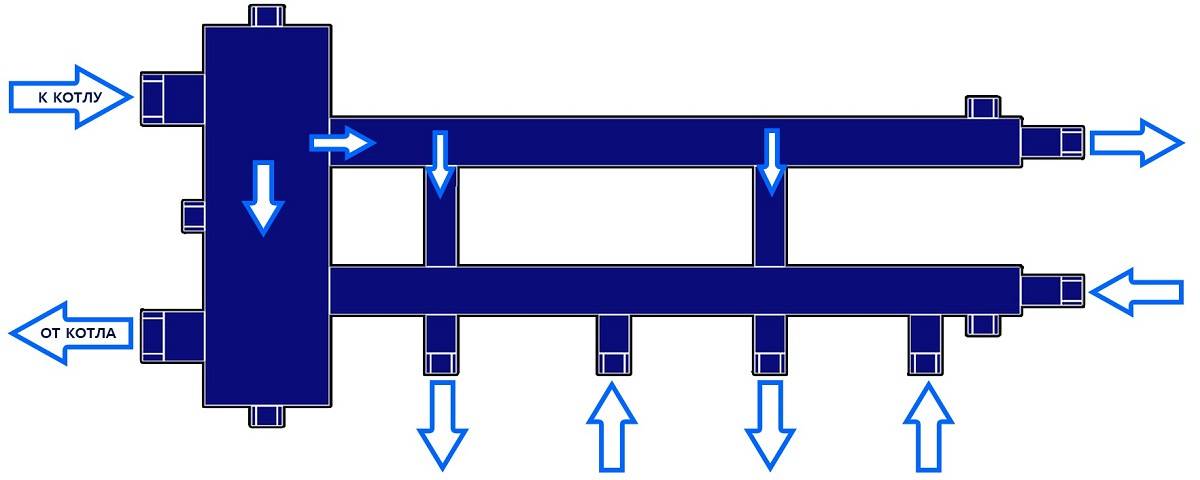

Разница между гидрострелкой и коллектором

Коллектор, несмотря на распространенное заблуждение, не заменяет гидравлическую стрелку и имеет отличительные функции. Основное предназначение коллектора – разделение и транспортировка теплоносителя к конечным (вторичным) контурам отопления.

В коллектор, из котла поступает поток нагретой жидкости. Внутри устройства осуществляется разделение теплоносителя по отводам, подключенным к каждой отдельной системе отопления. Дополнительно, коллектор позволяет отключать и ремонтировать отдельные контуры, не отключая обогрева дома.

Гидрострелку нужно использовать в случаях, когда предположительно температура теплоносителя на подающем и обратном трубопроводе, будет сильно отличаться. Если не поставить разделитель, происходит следующее:

  • При первом запуске котла, теплоноситель внутри теплообменника котла, разогревается до 70-80°С, постепенно прогревая систему отопления.

Давление, создаваемое при нагреве, образует циркуляцию жидкости в трубопроводе. Холодный, не нагретый теплоноситель, средняя температура которого около 20°С, из обратного трубопровода попадет внутрь теплообменника.

Термический удар вследствие резкого охлаждения стального теплообменника, приводит к его деформации. Чугунный аналог, попросту треснет и выйдет из строя.

Производители чугунных котлов требуют, чтобы в системе отопления обязательно присутствовал гидравлический разделитель. Не соблюдение этого правила, приводит к отказу в гарантийном обслуживании.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

  • разделитель необходим для гарантии выполнения технических характеристик;
  • устройство поддерживает температурный и гидравлический баланс;
  • параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
  • защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
  • позволяет сэкономить топливо и электроэнергию;
  • сохраняется постоянный объем воды;
  • снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

ИзображениеМоделиСвойстваСтоимость, руб.
Cidruss TПК -40-20*3Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.5 680
Север – 60 К2 AISIСоединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.7 180
IVR Гидравлическая стрелкаМаксимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.8 700
Meibes ВТ 25 до 50 кВт.Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.15 200
ValtecМощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.16 500
Эверест, фланцевый гидравлический разделитель.Предназначен для защиты чугунного оборудования от тепловых ударов.13 900
Гидрострелка WattsМатериал изготовления – высоколегированная сталь11 800

Расчет устройства

Принцип работы гидравлического разделителя

В гидравлическом разделителе происходят два физических процесса из двух разделов физики. Гидравлика помогает понять, как движется вода в разделителе, а теплотехника, позволяет понять, как в разделителе смешиваются холодный и горячий потоки.

Начнем с гидравлики. Имеем два контура движения теплоносителя. Контур К1 (контур котла отопления) и контур К2 (контур системы отопления) для обеспечения движения теплоносителя в каждый контур ставится циркуляционный насос. Принято ставить насосы на холодные ветки контуров. Хотя установка насосов на горячие ветки увеличивает скорость движения теплоносителя из-за малой вязкости горячей жидкости.

Итак, в гидрострелке двигаются два динамически независимых потока контуров К1 и К2. Скорость движения этих потоков не должна превышать 0,1 м/сек. Поясню почему.

Маленькая скорость движения теплоносителя в гидравлическом разделителе нужна по четырем причинам:

  1. При малой скорости движения жидкости в разделителе осаждаются песок, шлам и другой водяной мусор.
  2.  При малой скорости холодный теплоноситель движется вниз, а горячий поднимается вверх. Такая естественная циркуляция позволяет создавать температурные градиенты в петлях отопления. Можно получить контур отопления с повышенной или пониженной температурой. Обычно пониженную температуру создают  разделителем в системе теплый пол, а повышенную в контуре косвенного нагрева с бойлером.
  3. Из гидрострелки можно сделать смесительный узел. Это полезно если в доме один отопительный контур. Уменьшив диаметр разделителя, вы увеличите скорость движения воды и температуры обоих петель (котла и отопления) выровняются. Это значительно экономит материал и снижает расходы.
  4.  Маленькая скорость воды в разделителе, выводит из воды воздух, который не нужен в системе отопления. Воздух выводится через автоматический воздушник.

Промежуточный итог

Разделитель гидравлический позволяет разделить два контура теплоносителя различного расхода. Циркуляционные насосы в обоих контурах и диаметр разделителя,  выбираются такой мощности, чтобы скорость движения теплоносителя в разделителе не превышала 0, 1 м/сек.

На чем основывается работа гидрострелки и что она собой представляет

Гидрострелка представляет собой простой прибор. Это труба с шестью патрубками. Часто гидрострелку называют гидротерморазделителем. Материал изготовления прибора – сталь. Данную деталь можно сделать своими руками, но лучше приобрести уже готовый вариант. Габариты конструкции зависят от мощности системы отопления.

Конструктивные элементы гидрострелки:

  • Две трубки для подачи;
  • Две трубки вывода;
  • Труба для отвода воздуха;
  • Сливной патрубок.

Подача и вывод размещены с левой и правой стороны трубы. Отвод воздуха обычно монтируется сверху. Слив устанавливается снизу. Внутри труба не имеет никаких дополнительных элементов.

Для удаления грязи в конструкции предусмотрен слив. Сечение гидрострелки может быть круглым или квадратным. Трубок при этом может быть и больше шести. Определенные модели имеют в своей конструкции манометр. Он показывает давление в системе.

Принцип работы

Скорость теплоносителя позволяет уменьшить теплопотери для потребителей

Отопительные сети не способны функционировать слаженно, так как контуры рассчитаны на индивидуальную производительность и конкретный показатель по напору носителя. В основу принципа действия гидравлической стрелки заложены особенности конструкции, благодаря которым у корпуса прибора сопротивление потоку воды минимально. Указанное свойство позволяет не уменьшать скорость перемещения носителя, существенно снизив тепловые потери во всей сети.

По сути распределитель – это своеобразный буфер, разделяющий нагревательное оборудование (котел) и потребительскую часть коллектора. В результате его применения каждый индивидуальный насос работает автономно, не нарушая балансировки каналов.

Гидрострелка в системе отопления частного дома и ее пошаговая установка своими руками

Для изготовления гидрострелки можно использовать металлическую трубу или емкость. Это позволит снизить затраты, особенно если вы самостоятельно можете выполнить сварочные работы (полуавтоматом). Также вы можете обратиться к опытному специалисту. После изготовления гидрострелки ее нужно утеплить.

Шаг 1. Берем необходимые инструменты и запчасти

Вам понадобятся:

  • Сварочный аппарат (аргон);
  • Профилированная труба необходимого диаметра;
  • Заглушка для выпуска воздуха;
  • Заглушка для вывода шлама;
  • Патрубки (не менее 4).

Шаг 2. Привариваем верхнее и нижнее дно

Так как гидрострелку изготавливают из трубы или бака, аргонной сваркой нужно приварить патрубки и дно с обеих сторон

Важно учесть, что качество работы должно быть на высоком уровне. Также желательно использовать чертеж, пусть и сделанный от руки, но с указанием нужных параметров

Шаг 3. Делим емкость гидроразделителя

Емкость под гидрострелку необходимо разделить на несколько составляющих:

  • От нижнего дна до нижних патрубков расстояние должно быть в 10-20 см. Именно здесь будет собираться ржавчина, окалина, песок и другой мусор.
  • От верха прибора до верхнего патрубка расстояние должно быть примерно 10 см.

Входные и выходные верхние патрубки должны быть на расстоянии, регламентирующемся температурным градиентом. Они могут быть как на одном уровне, так и со сдвигом. Чем выше расположен выходной патрубок, тем более высокая рабочая температура в нем.

Если патрубок на выходе размещен ниже входного патрубка, то горячий поток попадет в него после полного прогрева всего объема. При таком расположении получится плавная отопительная система. Если верхние патрубки будут располагаться на одной оси, это приведет к образованию прямого потока со слабым воздухоотделением, что может повлечь за собой возникновение воздушных пробок.

Важно обратить внимание на расположение верхнего входного патрубка. Он не должен быть в максимально верхней точке, так как это исключает движение горячего потока. Таким образом, не будет происходить смешение холодной и горячей воды, что сделает установку гидрострелки бессмысленной

Таким образом, не будет происходить смешение холодной и горячей воды, что сделает установку гидрострелки бессмысленной.

Шаг 4. Проверяем прибор

Проверка прибора проводится по завершении выполнения сварочных работ. Для проверки производят герметичную закупорку всех отверстий, кроме одного, через которое набирают воду в гидрострелку. После заполнения также герметично заделывается последнее отверстие, и гидрострелка оставляется на сутки. Данный способ позволяет выявить отсутствие протечек.

Читайте материал по теме: Как подобрать комплектующие для труб

Подключение и монтаж

В отопительной схеме гидрораспределитель помещается за котлом, но перед коллектором, который подаёт теплоноситель на разные контуры.

Подключение патрубков осуществляется при помощи резьбы или фланца.

Если требуется подключить к разделителю несколько контуров, на одной грани подсоединяют их выходы в порядке: 1,2,3. А затем на входе в противоположном порядке: 3,2,1. Хотя это не закон, расположение труб может меняться, в зависимости от конкретных условий. Как, впрочем, и ориентация распределителя.

Система отопления с гидрострелкой из полипропилена

Вертикальное расположение, конечно, оптимально. Так наиболее эффективно работают функции очистки воды от взвесей. Однако, если условия диктуют свои правила, стрелку можно разместить и горизонтально.

Небольшие гидрострелки крепят на стену кронштейнами. Более крупные и тяжёлые устройства ставят на пол или на опоры, чтобы не создавать нагрузку на трубопровод.

Теги

самодельной гидрострелки для Гидрострелка илисделана гидрострелка дляизготовления гидрострелки использования гидрострелки внизу гидрострелки имеетсявыполняет гидрострелка вработы гидрострелки можноналичии гидрострелки системаобласти гидрострелки осуществитсядля отопления для отопления своимисистем отопления.системы отопления.системы отопления частногосистемах отопления сСистема отопления сдля системы отопленияв системе.балансировку системы обогрева.независимой системы обогреваразветвленной системе сдля систем отопления.из системы скопившихсяв системах с

3 Изготовление своими руками

Перед покупкой или изготовлением гидрострелки для отопления своими руками следует детально изучить её строение и конструктивные особенности. Сама схема не представляет собой ничего сложного.

Пустая внутри труба (квадратной или круглой формы) снабжена по бокам несколькими патрубками для подключения к отопительной системе.

Следует отметить, что, как правило, патрубки для подачи воды расположены сверху конструкции, а для отвода — снизу. Такой способ действителен, если гидрострелка расположена в вертикальном положении. Но когда позволяет схема, её можно устанавливать и горизонтально.

Для отопления частных домов зачастую применяется гидравлический разделитель. Вместе с ним необходимо устанавливать коллектор. Обычно они продаются вместе (комплектом). Для изготовления разделителя и коллектора используются такие материалы, как:

  • сталь с небольшим количеством углерода;
  • полипропилен;
  • нержавейка.

Встречаются и более сложные модели гидрострелок. Они оборудованы не только отводчиком воздуха и сливной заслонкой, но и местом под установку различных датчиков, сеточками и пластинами. Последние исполняют функцию разделителя потока теплоносителя и его фильтрации. Стоимость таких конструкций довольно высока, как и потребность в постоянной профилактике и обслуживании.

Сегодня популярными являются металлические трубы, из которых делают гидрострелки домашние мастера. Но так как полипропилен набирает обороты, то, скорее всего, статистика поменяется именно в его сторону. Связано это с высокой стоимостью полипропиленовых гидрострелок заводского производства, а сделать их самостоятельно из этого материала в несколько раз дешевле. Для этих целей понадобятся:

  • полипропиленовая труба соответствующего диаметра;
  • несколько тройников для патрубков;
  • две заглушки.

Так как диаметр трубы для изготовления гидрострелки довольно большой, то необходимо для пайки приобрести специальную насадку, а также выдержать определённое время при скреплении.

Ничего особенного в конструкции нет. Тройники прикрепляются к основному элементу отрезками труб, которые закрываются заглушками. Однако такое устройство не будет иметь эстетичного вида. Кроме того, использовать его можно не во всех системах. Связано это с тем, что котлы, работающие на твёрдом топливе, на своём пике могут достигать 95 градусов рабочей температуры.

Разумеется, что гидроразделитель, своими руками сделанный из полипропилена, выдержит её, но бывают и нештатные ситуации. К примеру, если выключат электричество, тогда по инерции твердотопливный котёл может резко начать набирать температуру. Иногда она достигает 130—140 °C. Это может плохо сказаться на дальнейшей работе системы или она вовсе выйдет из строя. В связи с этим все элементы такого типа рекомендуется делать из металла. Хотя, как уже можно понять, гидрострелку из полипропилена своими руками сделать проще, чем из металла. Таким образом, можно выделить ключевые преимущества полипропиленовых устройств:

  • полипропилен можно легко покрасить термостойкой краской с наружной стороны;
  • пластиковые модели значительно дешевле металлических аналогов;
  • КПД немного увеличится, так как сопротивление теплоносителя будет меньше на гладкой поверхности;
  • кроме того, что пластик не ржавеет, он ещё и предотвращает появление коррозии на соседних элементах;
  • стабилизация давления в системе;
  • останавливает гидроудары и предотвращает выход из строя всей системы;
  • экономит топливо, повышает производительность котла;
  • работа может происходить с котлами до 35 кВт максимальной мощности;
  • в автоматическом режиме перенаправляет потоки теплоносителя в нужном направлении.

Все вышеуказанные достоинства не являются исчерпанными. Каждая модель может иметь свои особенности. Кроме этого, отдельные плюсы некоторые модели могут и не иметь. Всё зависит от качества, производителя и многих других факторов. Также можно указать и недостатки гидрострелок:

  • полипропиленовые изделия невозможно установить в твердотопливных котлах, так как они быстро выйдут из строя из-за сильного давления и перепада температур;
  • для установки нужно подготовить специальные инструменты и материалы, такие как сварочный аппарат для полипропилена, муфты, краны и отводы;
  • диаметр основы гидрострелки должен быть равен сумме диаметров трёх контуров от 60 до 90 мм и 120 мм, а они довольно-таки дорогие.

https://youtube.com/watch?v=qG7TkatjnkE

Назначение и функции гидроразделителя

Особенности работы систем водяного отопления

В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:

  • 1. Система приборов отопления различного типа;
  • 2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
  • 3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
  • 4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.

Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.

  • Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
  • Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
  • Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.

Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.

В системе отопления

Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.

Назначение гидростреки

Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.

Гидрострелка Gidruss

Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).

Таким образом, основными функциями гидрострелки в системе автономного отопления являются:

  • 1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
  • 2. Снижение взаимного влияния потребителей тепла;
  • 3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
  • 4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;
  • 5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.

Некоторые итоги

Любые работы строительного направления, в которые входит и установка системы отопления, требуют тщательной планировки. Про то, как просчитывать уклон стены или высоту потолков, распространяться как-то не к месту, а вот повторить основные принципы установки гидрострелки для отопления, весьма полезно.

Первое, что надо продумать – а нужна ли напрягаться самому? Если вы в состоянии смастерить её не привлекая специалистов со стороны, то дело стоит свеч. В противном случае, необходимо просчитать, во сколько она вам обойдётся. Порой будет проще купить уже готовую от заводского производителя, чем вызывать одного, а то и нескольких мастеров, покупать необходимые материалы и оплачивать это всё по отдельности. Тем более что подобрать гидрострелку в магазине, соответствующую вашим потребностям, ничего не стоит.

Второе и последнее. Если вы всё-таки решили делать этот нужный прибор самостоятельно, внимательно изучите, как правильно и качественно это сделать. И только после этого приступайте к работе с соблюдением всех правил техники безопасности.

Для нормальной работы системы обогрева, подключаемой к твердотопливным и газовым котлам, необходима установка оборудования, увеличивающего ее надежность и производительность.

Гидрострелка для отопления, дает возможность одновременного подключения низкотемпературных и высокотемпературных контуров. Задача гидроразделителя заключается не только в нивелировании разницы температур и давления. Дополнительные функции: защита системы отопления от коррозии, удаление частиц мысора и т. п.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
