Как разобрать и отремонтировать погружной насос

Что такое явление кавитации

Все знают, что в воде растворено некоторое количество газов. При перемещении жидкости с определенной скоростью, в ней иногда образовываются зоны разрежения. В этих зонах пониженного давления из воды начинают выделяться пузырьки газов. После попадания пузырей в зону высокого давления они схлопываются. Этот процесс происходит с выделением большого количества энергии, от которой разрушаются крыльчатки и улитка насоса. На следующем фото показано рабочее колесо агрегата, разрушенное кавитацией.

Энергия схлопывающихся пузырьков способна создавать ударные волны, вызывающие вибрацию. Она распространяется по всему агрегату и воздействует не только на рабочее колесо, но и на подшипники, вал и сальники, от чего данные детали быстро приходят в негодность.

Кавитационный эффект чаще всего можно наблюдать в насосных станциях, которые работают на всасывание. В таких системах рабочее колесо создает разрежение, благодаря которому вода поднимается по шлангу из колодца. Но если на входе в насос возникает недостаток жидкости, то в зоне рабочего колеса возникает чрезмерное разрежение, провоцирующее возникновение кавитации.

Чтобы кавитация в насосах не возникала, следует придерживаться правила: на входе воды должно быть больше, чем на выходе. Добиться этого можно несколькими способами:

• следует переместить аппарат немного ближе источнику;
• можно увеличить диаметр всасывающей трубы (шланга);
• для снижения сопротивления на участке всасывания можно всасывающую трубу заменить на трубу из более гладкого материала;
• если на всасывающей трубе много поворотов, то, по возможности, следует уменьшить их количество;
• желательно, чтобы все отводы имели большие радиусы поворота.

Совет! Не следует опускать всасывающий шланг станции в колодец на глубину больше 8 метров. Обычно максимальная глубина погружения шланга (трубы) указывается в руководстве к оборудованию.

Как выполнить диагностику и ремонт глубинного насоса

При возникновении поломок агрегата, прежде всего, необходимо выполнить его диагностику и выявить причину неисправностей.Инструкция предлагает такой порядок работ:

Определяется, отсутствует ли перегрузка напряжения в сети, что может привести к отключению предохранительного автомата. Для этого:

1. распределительную коробку необходимо вскрыть;
2. снять с двигателя крыльчатку;
3. проверить ее вращение при отсутствии нагрузки.

На фото показан порядок сборки элементов насоса:

Схема сборки насоса

• После снятия крыльчатки проверяется не сгорел ли мотор.
• Прокручивается вручную вал. Этому не будет мешать, ранее снятая крыльчатка.
• При невозможности прокрутить вал, возможно возникла механическая поломка элемента, что привело к заклиниванию двигателя. В этом случае в агрегат могли попасть различные мелкие и крупные частицы грунта.
• Обмотки статора может сгореть от несвоевременного устранения грязи.
• При нормальном вращении вала собирается нижняя часть мотора.

Как облегчить ремонт устройства

Есть несколько способов, которые могут помочь облегчить ремонт глубинного насоса:

• Разбирать верхнюю часть электродвигателя нужно начинать после установки его вертикально. Это предотвратит вытекание масла наружу, что недопустимо, поскольку масло в большинстве современных системах является рабочей жидкостью.
• Снимается крышка, куда подходят провода подающие напряжение к электромотору. Здесь же хорошо виден и пусковой конденсатор.
• Проверку сопротивления пусковой и рабочей обмоток, следует проводить с помощью омметра, клеммы которого подключаются к обмотке.
• Вращая рукоятку, необходимо создать напряжение в несколько сотен вольт. Если показание прибора имеет определенное значение, но не бесконечное, значит, все обмотки исправны. Показание прибором на рабочей обмотке бесконечности указывает на обрыв в рабочей фазе мотора.
• Небольшая величина сопротивления указывает, что между витками двигателя существует замыкание.

Последовательность ремонта глубинного насоса

С поэтапным планом выполнения работ можно познакомиться на примере: как производится ремонт глубинного насоса спрут.Для проведения работ понадобятся:

• Отвертки: плоская и крестообразная.
• Ключ на «9» рожковый и накидной.
• Щетка для работы по металлу.
• Строительная кисть со средней жёсткостью.
• Для облегчения демонтажа необходима вспомогательная жидкость.

Выполнение работ производится в такой последовательности:

Демонтируется средняя часть насоса. Для этого:

1. насос очищается от грязи;
2. отсоединяется заборная защитная решетка, фиксируемая двумя винтами;
3. откручиваются четыре винта, соединяющие две основные части устройства.

Очистка шнека и, при необходимости, его замена. В этом случае:

1. выкручивается против часовой стрелки изношенный витой шток;
2. новый элемент устанавливается в обратном порядке;
3. такая деталь идет в одном комплекте с резиновой втулкой, что требует ее замену на новую.

Замена витого шнека

Разбирается верхняя часть насоса для замены резиновой трубки.

1. разъединяются элементы конструкции и выполняется замена элемента;
2. верхняя част корпуса собирается в обратном порядке.

Проверка уровня масла. При недостаточном количестве масла в устройстве его необходимо заменить полностью. Больше всего подходит вазелиновое масло. Реже используется пропиленгликоль или глицериновое.

Как ремонтируются насосные станции для дома с глубинным насосом хорошо видно на видео в этой статье.
После окончания ремонта глубинных насосов или их профилактическом обслуживании необходимо придерживаться упорядоченной схемы демонтажа и монтажа устройства

Болты и граверы должны располагаться на своих начальных местах.
В конце процесса сборки нужно обратить внимание на соединение мест корпусной части изделия. Все крепежные элементы должны плотно прилегать к основанию корпуса.
Нельзя допускать их «недожатия»

Щели или зазоры увеличат механический износ внутренних и наружных составляющих обслуживаемого насоса.
После того как выполнена замена всех изношенных деталей можно производить монтаж глубинного насоса. Своевременный ремонт глубинного насоса увеличит его срок эксплуатации.

Основные неисправности погружных насосов

Из-за своей простой конструкции давно известны основные поломки погружных насосов и методы их устранения. Для ремонта устройства требуется соблюдение правильной последовательности основных действий, а также самый необходимый инструмент, обзавестись которым можно в любом строительном магазине.

Насос работает, но вода на выходе отсутствует

Работу насоса можно определить по характерному гулу, который появляется после прохождения электрического тока через электромагнит. При данной неисправности может наблюдаться не только полное отсутствие воды, также возможно уменьшение напора.

Основные причины поломки и методы их устранения:

В месте соединения стального штока и амортизатора произошло ослабление гаек. Проблема несущественная, но требует практически полной разборки насоса. Основной проблемой при разборке являются винты, которые после длительной эксплуатации в воде ржавеют и достать их очень проблематично. Чтобы сэкономить время, необходимо воспользоваться болгаркой или ножовкой по металлу и просто их срезать, после чего заменить на новые.

После разборки, достаточно хорошо затянуть гайки, а самую верхнюю – надёжно зафиксировать. Чтобы подобное больше не возникало, можно заменить гайки на самозатягивающиеся.

• Повреждён резиновый клапан. Для устранения данной неисправности, клапан следует заменить. Он не имеет особенных соединений и замена занимает минимальное количество времени.
• Деформация штока или его обрыв. Такая поломка очень серьёзна, так как повреждённый шток заменить невозможно.

После включения насоса происходит отключение автоматических выключателей

Если ампераж автоматов достаточно большой, то возможно обгорание кабеля, посредством которого происходит подключение насоса к сети.

Основные причины поломки и методы их устранения:

• Короткое замыкание в обмотке якоря. Это можно увидеть или внешне, или прозвонив обмотку с помощью мультиметра. Перемотать якорь возможно только при наличии соответственного инструмента. Также данная процедура требует определённых знаний, лучше обратиться к специалисту.
• Короткое замыкание проводов сетевого кабеля. Определить замыкание можно посредством мультиметра, установив его в режим прозвонки. Не все модели погружных насосов предусматривают замены входного кабеля, в некоторых кабель заливают компаундом. Чтобы устранить неисправность именно на такой модели, кабель можно нарастить с помощью скруток.

Электрическая составляющая устройства очень важна, так как посредством её применения происходит основная работа изделия.

Чрезмерный нагрев изделия за короткий промежуток времени

Данную поломку сопутствует излишняя вибрация всего устройства. Причина всего одна, но для её устранения необходимо приложить определённые усилия. Спешить не стоит, так как все действия должны быть точными и правильно рассчитанными.

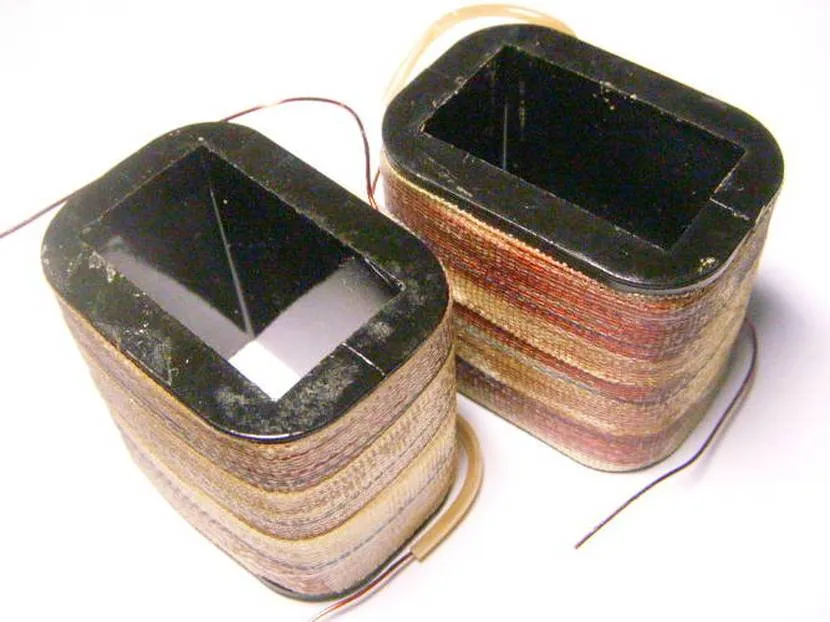

Отслоение электромагнита. Такая неисправность возникает из-за прекращения подачи воды внутрь изделия. Необходимо полностью разобрать устройство и отсоединить его электрическую составляющую. Для определения состояния магнита, достаточно немного постучать по его корпусу. При отслаивании возникнет люфт.

Чтобы устранить неисправность, необходимо полностью отсоединить магнит от корпуса прибора. Посредством использования болгарки или ножовки по металлу, надо прорезать небольшие (до 2 мм) канавки на внутренней стороне корпуса и на самом магните. Для присоединения магнита к корпусу устройства, можно использовать эпоксидный клей или герметик. После нанесения материала, магнит присоединяется к корпусу и оставляется на время до полного высыхания. После окончания всех действий, насос собирают в обратной последовательности.

Падение давления при работе устройства

Причина неисправности проста, но требует полной разборки изделия. Данная поломка возникает после длительного срока эксплуатации устройства.

Увеличение зазора в вибраторе. Также возможно ослабление гаек, которые следует правильно подтянуть. Нельзя переусердствовать при подтяжке, приложение чрезмерных усилий может привести к срыву гайки.

Если причина в зазоре, то для его уменьшения следует воспользоваться несколькими медными шайбы. Количество шайб следует установить экспериментальным путём. Лучше всего использовать исключительно медные шайбы, данный материл долговечен, хорошо реагирует на перепады температуры.

Диагностика и устранение неполадок

Итак, попробуем определить, почему забарахлил насос. Если он не включается, прежде всего нужно проверить состояние автоматического выключателя в распределительной коробке. Возможно, он разъединил цепь из-за перегрузки.

Если подозрения не подтвердились, нужно отключить агрегат, извлечь его из скважины и приступить к разборке.

Этапы разборки и ремонта насоса

Прежде всего рядом с местом проведения работ необходимо простелить чистую газету или ветошь, на которую будут складываться детали насоса и крепеж. Далее действуем в следующем порядке:

1. Разбираем нагнетательную часть агрегата.
2. В насосе вибрационного типа проверяем состояние клапанов, а в центробежном – проворачиваем крыльчатку, дабы убедиться, что вал не заклинило. Если на данном этапе обнаружена причина поломки в виде сгустка грязи или поврежденной детали, принимаем соответствующие меры.

Глубинный насос в разобранном виде

Если все узлы нагнетательного механизма в норме, вскрываем электрическую часть. После этого необходимо проделать следующее:

• Проверить индикатором наличие напряжения на клеммах, к которым подсоединен питающий кабель (не забудьте перед этим включить насос в розетку).
• Проверить тестером сопротивление пусковой обмотки (это нужно делать уже при выключенном питании).
• Проделать то же самое с рабочей обмоткой.

Если табло прибора показывает сопротивление, близкое к нулю, — в обмотке имеет место замыкание витков. Если наоборот – бесконечно большое, значит в обмотке случился разрыв. В обоих случаях нужна перемотка двигателя, для чего необходим специальный станок.

Рекомендации и нюансы проведения работ

1. Двигатель перед разборкой следует установить крышкой вверх, иначе масло во время ее демонтажа вытечет.
2. Перед разборкой обязательно нужно убедиться, что агрегат отключен от электросети.
3. В некоторых моделях для демонтажа крышки двигатель нужно сильно сжать в тисках.

Крепежные винты на погружных насосах из-за постоянного контакта с водой часто закисают.

Чтобы легче было производить обслуживание и ремонт, рекомендуется сразу после покупки заменить «родные» винты с профилем под плоскую отвертку на покупные, имеющие крестообразный профиль.

Ревизия насосного механизма

Кроме загрязнений основной причиной поломки механизма перекачки служит долгая работа на сухом ходу. Блоки центробежных крыльчаток из-за отсутствия жидкости сильно греются и спекаются, поэтому единственным вариантом ремонта остаётся их замена. Аналогично обстоит дело со шнеком и посадочными втулками. Также при заклинивших крыльчатках возможен проворот вала в посадочных отверстиях, а в мощных насосах — его деформация и даже разрушение.

В шнековых насосах винты и посадочные втулки — расходные материалы, их меняют каждые 3-5 лет в зависимости от интенсивности использования. Основными причинами служат естественное старение элементов и воздействие мелких абразивных частиц.

Винт и втулка для шнекового насоса

Заострим ваше внимание на том, что детали скважинных насосов имеют высокую точность подгонки, благодаря чему очищенный механизм легко собирается и разбирается. Если при сборке части не становятся на своих места свободно, значит порядок установки элементов нарушен

В разных моделях насосов имеются специфические отличия конструкции, но основные рекомендации по самостоятельному ремонту и разборке с целью ревизии всегда описаны в руководстве пользователя, зачастую включающему и сборочную схему.

Погружные насосы уже на протяжении многих лет совершенно заслуженно пользуются огромной популярностью у потребителей. И это не случайно, ведь данный тип насосов обладает многими положительными качествами, которые просто незаменимы при эксплуатации собственного колодца или скважины. Однако несмотря на многочисленные плюсы, погружные насосы имеют один существенный минус – они довольно часто ломаются, причем причиной поломки может стать все что угодно.

Нередко насос перестает нормально работать из-за проблем с обмоткой или силовым магнитом, также причиной неисправности может стать прорыв клапана, обрыв тяги или короткое замыкание. Нередко погружные вибрационные насосы перестают функционировать из-за довольно несущественной поломки, устранить которую можно и самостоятельно, не прибегая к помощи специалистов. Поэтому любому владельцу такого оборудования просто необходимо знать, как выполнить ремонт погружного насоса своими руками.

Разбор насоса

Разборка насоса обычно не вызывает больших трудностей.

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

Часто встречающиеся неполадки

По какой причине может не работать циркуляционный насос? Владельцы электронасосов отопления чаще всего сталкиваются со следующими проблемами:

• не крутится вал;
• прибор слишком сильно вибрирует;
• работа насоса сопровождается нехарактерными звуками или чрезмерным шумом;
• оборудование нагревается;
• напор теплоносителя ниже нормативного значения;
• агрегат внезапно отключается.

Разберем подробнее каждую из указанных ситуаций.

Блокировка вала определяется по таким признакам: после включения насос гудит, но крыльчатка остается неподвижной. Обычно это происходит после долгого простоя оборудования из-за окисления поверхности вала.

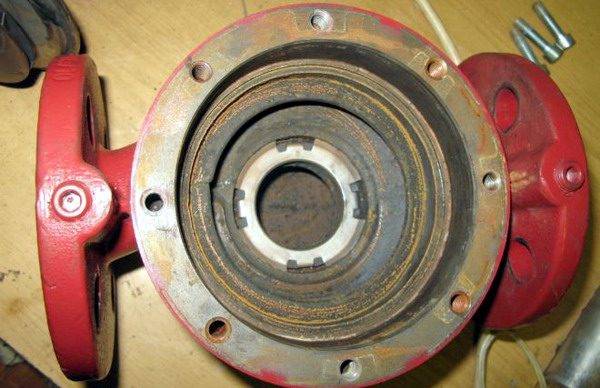

Внутренняя поверхность корпуса циркуляционного насоса

Вибрация прибора в большинстве случаев вызвана тем, что износился подшипник, обеспечивающий вращение лопастей крыльчатки. Шум может вызывать забившийся фильтр. Нехарактерные для работы насоса звуки также являются признаком того, что в системе имеется воздух.

Несоответствие давления теплоносителя нормативному значению может быть вызвано рядом факторов: нарушением инструкции при подключении трехфазного прибора; забитым фильтром на всасывающей магистрали; повышенной вязкостью теплоносителя.

Нагрев происходит в тех случаях, когда насос функционирует в несвойственном ему режиме со значительным превышением допустимой нагрузки.

Насос в системе отопления отключается спустя какое-то время после начала работы из-за накипи и налета, которые скапливаются на внутренней поверхности статора. Неправильно подсоединенные провода и окислившиеся контакты предохранителя также могут стать причиной сбоя в работе.

Неисправность из-за халатности

Нарушение правил пользования считается одной из наиболее распространенных причин возникновения неисправности в насосе. Нередко возникают ситуации, когда нужно заменять целый насос.

Следует рассмотреть список возможных неисправностей, возникших по причине халатности владельцев:

• Эксплуатация техники, показатель мощности которой значительно выше необходимого. Некоторые домовладельцы считают, что показатель мощности скважинного насоса способствует улучшению качества подачи воды в систему. Однако на практике слишком высокая мощность способствует всасыванию больших объемов песчаной массы. В результате может выйти из строя крыльчатка;
• Перепады напряжения в электрической цепи. Каждый насос негативно реагирует на перепады напряжения в сети. Устройство может выйти из строя, если такие перепады происходят регулярно. Регулярные отключения и включения тоже снижают продолжительность эксплуатационного периода устройств;
• Чрезмерная засоренность рабочей среды песком или какими-то другими включениями;
• Естественный износ становится результатом продолжительной непрерывной работы устройства;
• Насос может работать всухую, если установка выполнялась с определенными нарушениями при определении допустимого положения по отношению к динамическому водяному уровню пробуренной скважины. В подобных ситуациях повышается вероятность возникновения гидравлического удара.

Есть еще множество других причин, по которым может выйти из строя погружной насос.

Характерные поломки насосов разных марок

У оборудования популярных отечественных и зарубежных брендов есть свои характерные поломки. Приборы датского производителя Grundfos, несмотря на надежность и выносливость, нуждаются в регулярной замене торцовых уплотнителей. Если этого не сделать своевременно, вода проникнет внутрь и повредит обмотку.

Обслуживать агрегат в домашних условиях не желательно. Специфическая конструкция требует, чтобы ремонт проводил специалист с опытом, в идеале, сотрудник фирменного сервисного центра.

Выраженное гудение и упавший до минимума напор указывают, что в насосе износилась или сместилась по оси крыльчатка. Прибор необходимо разобрать, почистить от песка, заменить поврежденные элементы и установить новые уплотнители

У агрегатов Джилекс часто вытекает жидкость из электродвигателя. Замена ее возможна, но только на аналогичный состав.

Отдельные мастера считают, что покупать дорогостоящее вещество не обязательно. Можно обойтись глицерином или трансформаторным маслом. Однако, это – не самый удачный совет. Техника очень плохо переносит заливку альтернативными средствами и может полностью выйти из строя после такой операции.

Лучше не чинить прибор самостоятельно, а поручить эту задачу квалифицированным специалистам. Они гарантированно зальют в двигатель оригинальный состав и сделают это в четком соответствии с пожеланиями производителя. После обслуживания будет работать также исправно, как и в первый день покупки.

На износ сальников указывает понизившийся уровень масла в двигателе насоса. Их замену лучше произвести как можно быстрее. Это убережет мотор от перегрева

В устройствах «Малыш» российского предприятия Ливгидромаш нередко выходят из строя катушки. Провоцирует эту неприятность работа «всухую». Сильный шум, раздающийся при включении без откачки воды, указывает на обрыв центральной оси, к которой крепятся мембраны с якорем. Эту поломку легко обнаружить после разборки агрегата.

Замена оси даже в домашних условиях не представляет сложности. Но вот найти деталь в продаже – действительно, проблема.

Насосы «Водолей» имеют свойство перегреваться. Особенно активно этот недостаток проявляется, когда оборудование работает в скважинах небольшой глубины. Ремонт обходится дорого и порой составляет около 50% от изначальной стоимости. Многие пользователи в таких случаях предпочитают купить новый аппарат, правда, уже другого производителя.

Такая же проблема характерна для моделей «Ручеек». Несмотря на современную конструкцию и соответствие актуальным евростандартам, они плохо переносят режим непрерывной работы.

Производитель говорит, что устройства могут беспрерывно прокачивать воду не дольше 7 часов. Однако почти всегда такая нагрузка приводит к перегреву. Во избежание проблем лучше делать перерывы и давать оборудованию отдыхать каждый 2-3 часа. Таким способом срок службы насоса удастся продлить.

Нельзя запускать приборы для перекачки воды при перекрытом запорном вентиле. В будущем это приведет к поломке насосного оборудования. Перед включением задвижку обязательно нужно открыть

Насосное оборудование «Водомет» считается достаточно надежным и эксплуатационно устойчивым. Большинство поломок здесь возникает из-за неправильного использования. Также оборудование при контакте с загрязненной водой быстро забивается илом и песком. В этом случае требует замены насосная часть агрегата.

Когда возникшая проблема не подлежит решению в домашних условиях, стоит обратиться за помощью к профессиональным мастерам сертифицированного сервисного центра. Они быстро определят, что случилось с оборудованием, и восстановят его работоспособность. Либо порекомендуют приобрести и поставить новый насос, если старый не подлежит ремонту или это экономически не выгодно.

Основные неисправности погружных насосов

Если в работе погружного насоса замечены сбои, то не всегда его нужно извлекать из скважины для осмотра. Эта рекомендация касается только насосных станций, в которых установлено реле давления. Именно из-за него аппарат может не включаться, не отключаться или создавать плохой напор воды. Поэтому сначала проверяется работоспособность датчика давления, а уже после этого, в случае необходимости, насос извлекается из скважины.

Неисправности водяного насоса будет легче диагностировать, если сначала ознакомиться с наиболее часто встречающимися поломками данного агрегата.

Насос не работает

Причины того, что насос не работает, могут быть следующие.

1. Сработала электрическая защита. В таком случае следует отключить аппарат от сети и снова включить автомат. Если его снова выбьет, то проблему следует искать не в насосном оборудовании. Но при нормальном включении автомата, насос больше не включайте в сеть, нужно сначала найти причину, по которой сработала защита.
2. Перегорели предохранители. Если после замены они снова перегорят, то нужно искать причину в силовом кабеле агрегата или в месте его подключения к электросети.
3. Произошло повреждение кабеля, находящегося под водой. Следует извлечь аппарат и проверить шнур.
4. Сработала защита насоса от пуска “всухую”. Перед запуском аппарата убедитесь, что он погружен в жидкость на необходимую глубину.

Также причина того, что аппарат не включается, может крыться в неправильной работе реле давления, установленного в насосной станции. Необходимо отрегулировать давление пуска двигателя насоса.

Насос работает, но не качает

Причин того, что устройство не качает воду, также может быть несколько.

1. Перекрыт запорный вентиль. Следует отключить аппарат и медленно открыть кран. В дальнейшем не следует производить запуск насосного оборудования при закрытой задвижке, в противном случае оно выйдет из строя.
2. Уровень воды в скважине опустился ниже насоса. Необходимо высчитать динамический уровень воды и погрузить устройство на необходимую глубину.
3. Залип обратный клапан. В таком случае требуется разобрать клапан и прочистить, при необходимости заменить его на новый.
4. Засорился впускной фильтр. Чтобы прочистить фильтр, гидромашина извлекается и проводится чистка и промывка фильтрующей сетки.

Низкая производительность аппарата

Совет! При падении производительности насосного оборудования в первую очередь следует проверить напряжение в сети. Именно из-за его пониженного значения двигатель агрегата не может набрать необходимую мощность.

Также снижение производительности вызывает:

• частичное засорение клапанов и вентилей, установленных в системе водоснабжения;
• частично засоренная подъемная труба аппарата;
• разгерметизация трубопровода;
• неправильная регулировка реле давления (относится к насосным станциям).

Частые включения и выключения аппарата

Данная проблема встречается, если погружной насос работает в паре с гидроаккумулятором. В таком случае частые запуски и остановки агрегата могут провоцироваться следующими факторами:

• в гидробаке произошло снижение давления ниже минимального (по умолчанию оно должно быть 1,5 бар);
• произошел разрыв резиновой груши или диафрагмы в баке;
• реле давления работает неправильно.

Вода подается с пульсацией

Если вы заметили, что вода из крана течет не постоянной струей, то это признак снижения уровня воды в скважине ниже динамического. Необходимо опустить насос глубже, если расстояние до дна шахты позволяет это сделать.

Слышно гудение аппарата, но вода не качается

Если насос гудит, и при этом не происходит выкачка воды из скважины, то причин может быть несколько:

• произошло “склеивание” крыльчатки аппарата с его корпусом по причине длительного хранения устройства без воды;
• неисправен конденсатор запуска двигателя;
• просело напряжение в сети;
• заклинило крыльчатку насоса по причине собравшейся в корпусе аппарата грязи.

Агрегат не отключается

Если не срабатывает автоматика, то насос будет работать без остановки, даже если в гидробаке создастся чрезмерное давление (видно из показаний манометра). Всему виной является реле давления, вышедшее из строя или неправильно отрегулированное.

Сколько будет стоить

Стоимость ремонта насоса для скважин, а также деталей для их ремонта в каждом городе может быть своя. Приведем среднюю стоимость по каждому из названных агрегатов и узлов к ним.
Стоимость ремонта центробежных, вихревых и винтовых установок обойдется от 2000 рублей и выше.

Стоимость сменных деталей

К вибрационным насосам:

• поршень – 34 руб.;
• клапан – 33,60 руб.;
• рем–комплект (поршень + клапан) – 67,20 руб.;

К центробежным и винтовым агрегатам:

• сальник – 100 руб.;
• крыльчатка – от 100 руб.;
• винт – от 550 руб.;
• вал насоса – от 260 руб.;
• конденсатор пусковой – от 300 руб.;
• электродвигатель – 3500 руб.;
• торцевые уплотнения – 2550 руб.

Таким образом, можно сделать вывод: восстановление работы электронасоса самостоятельно обойдется гораздо дешевле, чем приобретать новый агрегат или пользоваться услугами сервисов.

Устройства и основные узлы

В настоящее время в России можно найти гидроаппаратуру производителей Италии, США, Германии, Франции, Дании: ZDS, PEDROLLO, CALPEDA, WILO, Busch, GRUNDFOS, Tapflo и другие; российских компаний Джилекс, Ампика, Пинский ОМЗ, ГМС Ливгидромаш.

Погружные насосы предназначены для откачивания воды из скважин, колодцев или подвальных помещений зданий и при необходимости подачи её в разборную сеть водоснабжения. При этом рабочая область у них погружается в жидкость, из-за чего их так называют.

Существует несколько типов этих устройств:

1. Центробежные, у которых главным элементом является крыльчатка (рабочее колесо) или винт.Примером их могут служить «Водомет», «Водолей», «Вихрь», «Спрут».
2. Вибрационные, у которых во главе стоит поршень.Примером их может служить насос «Малыш».
3. Вихревые, похожие на центробежные, но отличаются большей круговой скоростью жидкости.Примером может служить вихревой насос «Вихрь».

К основным узлам центробежных аппаратов относятся:

• рабочее колесо или винт/шнек;
• электродвигатель;
• штанга;
• сальниковые блоки;
• соединительные муфты;
• подшипники.

К основным узлам вибрационных аппаратов относятся:

• корпус рабочей части;
• блок привода;
• электрическая катушка;
• поршень;
• диафрагма;
• клапан
• амортизатор;
• упор;
• муфта.

Внешнее и внутреннее устройство погружного насоса

Вибрационные насосы не имеют конструктивных особенностей, принцип из работы достаточно прост и понятен среднестатистическому пользователю. В зависимости от производителя, устройство может оснащаться дополнительными элементами, которые сделают его работу более продуктивной или позволят добиться автоматизации процесса.

Составные части вибрационного насоса:

• Корпус. Многие считают, что основной частью любого устройства является его начинка, но это неправильно. Корпус не только является дополнительным охлаждающим элементом, который забирает чрезмерное тепло при работе, он также несёт важную защитную функцию. Корпус препятствует проникновению внутрь устройства влаги и крупного мусора, защищает изделие от повреждений механического характера.
• Электромагнит. Конструкция электромагнита достаточно проста: стальной сердечник (возможно применение различных сплавов), а также катушки индуктивности, количество которых варьируется в зависимости от конструкции. Для катушек используется медный провод определённого сечения.

Для того, чтобы зафиксировать электромагнит в корпусе прибора, его заливают компаундом. Компаунд – это клеящее вещество (наподобие эпоксидного клея), которое не только фиксирует один элемент с другим, но также выполняет функцию отведения избыточного тепла и изолятора.

Вибратор. Устройство вибратора также не является сложным: на стальном штоке, который устанавливается в якорь, фиксируется специальный амортизатор. Амортизатор имеет вид обыкновенной мембраны, выполненной из обыкновенной резины. Шток опирается на резиновую диафрагму, которая помимо направляющей функции служит разделительным элементом для электрической и гидравлической камер. Сам шток заканчивается резиновым поршнем, который выполняет основную функцию вибратора.

Помимо основных вышеописанных элементов, погружной насос имеет дополнительный резиновый клапан. Данное устройство похоже на датчик давления масла в автомобиле. При работе насоса, клапан перекрывает воды внутри изделия, а при падении давления, он меняет своё месторасположение и обеспечивает свободное вытекании жидкости.

Ликвидация проблем в работе насоса Малыш

Если вы заметили, что насос утратил мощность, работает плохо или вообще перестал функционировать, необходимо срочно вытащить его из воды. Далее нужно поэтапно провести проверку, в ходе которой вы непременно найдёте источник проблемы.

Проведите наружный осмотр.

Перед этим необходимо избавить насос от излишней влаги при помощи полотенца

Обратите внимание на корпус. На нём не должно быть серьёзных повреждений, которые ведут к протечке или нарушению целостности

Если вы заметили трещины или серьёзные пробоины, то, к сожалению, их никак не залатать самостоятельно. Со временем они все равно начнут протекать. Единственный способ устранения проблемы – полная замена корпуса.

Если после осмотра прибор оказался цел, необходимо выяснить, хватает ли сопротивления катушек.

Катушки насоса Малыш Источник googleapis.com
