Как разобрать чугунную батарею отопления: старую, по секциям и быстро

Самые распространенные неполадки и их признаки

Хотя чугун отлично переносит несовершенство теплоносителя центрального отопления, а батареи из него имеют достаточно широкие каналы, чтобы в них не скапливался мусор, проблемы могут возникнуть даже у них. И это при том, что этому металлу нет износа. Виновниками того, что лопнула чугунная батарея или в ее стенках появился свищ, могут быть следующие факторы:

Всем известен большой вес радиаторов из этого металла. Если при монтаже конструкции были использованы не достаточно крепкие кронштейны, или их оказалось мало, со временем она может просесть под своим весом и наклониться. Даже незначительное отклонение всего на пару миллиметров снизит эффективность работы устройства, а если перекос не исправить, то спустя несколько лет в месте, где теплоноситель отсутствует, появится коррозия. Вначале она будет выглядеть как небольшое коричневое пятнышко, которое будет расти с каждым отопительным сезоном, пока на его месте не образуется свищ.
Репутация «долгожителей» свойственна как старым, так и новым моделям чугунных радиаторов, но при условии, что они монтированы в контур многоквартирного здания не выше шести этажей. Если теплосеть надежная и не «грешит» сильными гидроударами, то их можно устанавливать и в девятиэтажных домах. В противном случае, под сильным напором воды чугунная батарея может дать течь на стыках соединений секций. В том случае, если во время отопительного сезона потекла чугунная батарея, чем заделать ее нужно знать заранее. Сегодня существует масса герметиков, которые помогут «продержаться» устройству до теплых дней.
Внутреннее устройство отечественных батарей таково, что чугун, из которого они выплавлены, имеет шероховатости, которые полностью отсутствуют в импортных аналогах. Именно поэтому на стенках со временем откладывается много мусора, которым наполнена вода в теплосети. Взвеси, частицы ржавчины и металлов, все это оседает и делает широкий канал узким настолько, что он уже не способен пропускать беспрепятственно теплоноситель под большим напором. В этом случае конструкция может лопнуть в любом месте, и тогда придется срочно решать, как устранить течь в чугунной батарее.
Прокладки и резьба ниппелей – это слабое «звено» отопительных приборов. Если у чугуна нет срока давности, то этого не скажешь про детали, из которых состоит батарея. Чтобы не доводить ситуацию до того, что потребуется ремонт чугунной батареи, места соединений нужно проверять после каждого отопительного сезона и периодически менять на них прокладки.

Как показывает практика, чаще всего о том, что с системой отопления что-то не так становится известно, когда уже требуется ремонт чугунных радиаторов. Чтобы узнать о проблеме заранее, нужно прислушиваться к «сигналам о помощи», которые указывают на наличие дефектов.

Сущность проблемы

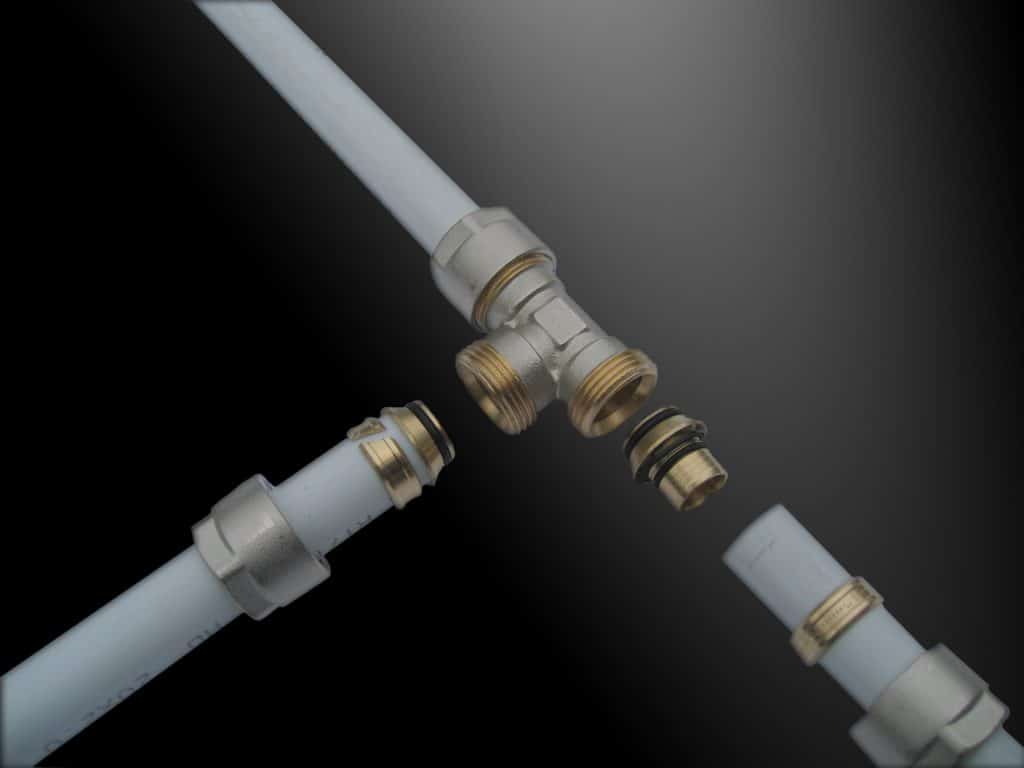

Быстроразборная фитинговая система

Потребность в том, чтобы снять отопительную батарею в квартире, может возникнуть по ряду причин. Чаще всего появляется желание заменить старые элементы, оставшиеся еще с советских времен, новыми, с элегантным внешним видом и повышенной эффективностью.

Нередко появляется необходимость прочистки батарей (радиаторов) при их засорении, когда промыть их, не разбирая систему, не удается.

Наконец, бывает потребность временного препятствия для проведения ремонта в квартире, когда батарея просто мешает осуществлению работ на стене, расположенной за ней.

Какие бы ни были причины, суть вопроса в том, как отсоединить и снять отопительные батареи, не повреждая стыки с системой. Наиболее часто подобная задача касается чугунного изделия, которое соединено по стандартной схеме. Следует учитывать, что схемы подключения могут быть разных вариантов:

Присоединение на сгонах. Так чаще всего подключали старую чугунную батарею. Соединение обеспечивалось связкой из патрубка с удлиненным резьбовым участком (сгоном) и контргайки.
Фитинговая система (“американка”). Это соединение используется, когда устанавливаются современные батареи. В систему входят быстроразборные фитинги с гайками накидного типа.
Сварочное соединение – использовалось ранее при подключении радиаторов-конвекторов, имеющих форму трубчатого змеевика. Такие батареи устанавливались при помощи сварки.

Помимо типа подсоединения отопительные радиаторы подразделяются по способу подведения теплоносителя, что тоже подразумевает определенные особенности в демонтаже устройства. Для подключения в общую отопительную систему в батареях предусматривается вход и выход трубы с теплоносителем. Они могут располагаться с 1 (односторонняя подводка) и 2 сторон. Кроме того, немаловажную роль имеет направление подачи теплоносителя. Он может подводиться снизу или сверху.

Что делать при износе межсекционных прокладок радиаторов

Прокладки – слабое место в секционных батареях. Их задача – предотвращать вытекание теплоносителя из радиатора. Чаще всего стоят паронитовые прокладки, но в старых моделях – резиновые, иногда для герметичности стыки подмотывают паклей с краской. Когда материал изнашивается, появляются некрасивые ржавые потеки, из батареи может начать капать. Это не повод выбрасывать прибор отопления, ведь можно просто заменить прокладки. Для этого понадобятся силы, время, терпение и умение обращаться с инструментами. Финансовые затраты минимальны.

Подготовительная работа – очистка внутренних каналов

За годы работы батарей в них накопилось огромное количество грязи. Она попадает во внутренние каналы вместе с водой и налипает на стенки. Образовавшиеся наросты ухудшают теплоотдачу отопительных приборов. Поэтому реставрационные работы начинают с промывки радиаторов. Батареи снимают, переносят в ванну или на улицу и тщательно промывают из шланга, подключенного к водопроводному крану. Если процедуру проводят в ванне, то нужно обязательно поставить решетку на слив. Будьте готовы к пугающему открытию: каналы превращаются в настоящую мусорку.

Как правильно разобрать старый чугунный радиатор

После очистки внутренних каналов батарею разбирают. Для этого понадобятся:

верстак или доски для оборудования рабочего места;
радиаторный ключ и сантехнический №2 или 3;
молоток и зубило;
паяльная лампа;
щетка с металлической щетиной.

Батарею кладут на верстак или доски и прогревают стыки между секциями паяльной лампой. За годы работы материалы соединений прикипают. Из-за нагрева в прокладках появляются микротрещины, благодаря чему стыки проще разобрать. С радиатора снимают заглушки и откручивают секции. Это нужно делать аккуратно и равномерно, понемногу откручивая гайки сверху и снизу, иначе чугун может лопнуть из-за перекосов. Иногда ниппели приходится выбивать с помощью молотка и зубила.

Замена прокладок и сборка отопительного прибора

Разобрав радиатор, поменяйте прокладки и соберите секции заново. Прокладки лучше заменить на паронитовые. Они прослужат дольше всего. Если же не получится их приобрести, воспользуйтесь сантехническим льном. Его наматывают на резьбу: на правую – по ходу часовой стрелки, на левую – против. В качестве дополнительной защиты от протечек используют специальные герметики. Если теплоноситель имеет химически агрессивный состав (например, используется антифриз), то придется выбрать устойчивый герметик, прокладки следует использовать только паронитовые. Собирают радиаторы в обратной последовательности, меняется лишь направление вращения ключа.

Разборка старого радиатора

Вообще, процесс разборки старого чугунного радиатора отопления осуществляется точно так же, как и нового. Но проблема в том, что все соединения со временем покрываются накипью и практически спаиваются друг с другом. Вследствие этого обойтись одним лишь сантехническим радиальным ключом становится просто невозможно.

Кроме того, в работе появляется дополнительный пункт — промывка. Старый радиатор, в любом случае, забит изнутри всякой грязью. Поэтому, если уж вы взялись его усовершенствовать. то необходимо позаботиться об очистке оборудования, это позволит ему работать гораздо дольше и качественнее.

Производить промывку желательно на улице, так вы убережете ванну от повреждений. Процедура осуществляется с помощью обычной проточной воды, ничего сложного в этом нет. А вот дальнейший процесс может весьма озадачить. Если вы обнаружили, что гайки крепко сроднились с радиатором и не желают с ним разлучаться, то можете применить три разных способа для того, чтобы разбить этот союз:

прикипевшее соединение можно разделить с помощью нагрева. Для этого вам понадобится или паяльная лампа, или строительный фен. Первый вариант гораздо эффективнее в работе, но и второй может дать необходимый результат. С помощью этого вспомогательного оборудования прогрейте необходимое вам место соединения по периметру, а затем сразу попробуйте удалить гайку, не дожидаясь остывания. Если сразу не помогло, повторите ту же процедуру еще несколько раз, после каждого захода снова пытаясь разобраться с проблемой. При этом учтите, что работа с раскаленным металлом очень опасна. не забудьте обезопасить себя с помощью защитной одежды — рукавиц и фартука — и специальных очков;
если предыдущая процедура не помогла, то придется пытаться решить задачку более радикальным методом — распилом. В качестве инструмента для этого вам понадобится ножовка по металлу или болгарская пила. Болгарка прекрасно справляется с распиливанием металла, но тут снова следует учесть хрупкость чугунной батареи — если пилить одно и то же место слишком долго, то материал может просто растрескаться, и придется выбрасывать весь радиатор. Чтобы подобного не произошло, следует делать пропилы поэтапно, давая батарее немного отдохнуть после каждого захода. А вообще. если у вас есть возможность потратить значительное количество времени и сил, то лучше воспользоваться для распила ножовкой по металлу. Конечно, это гораздо более муторный и долгий процесс, чем в случае с болгаркой. Но зато отсутствует риск повредить радиатор в тех местах, где это вовсе не требуется;
третий вариант еще более брутален. Если нагрев не помог решить проблему, а распил по каким-то причинам невозможен, то выход один — просто разбить нужную секцию. Это делается с помощью кувалды. Естественно, лупить со всего размаха не стоит, поскольку в этом случае вы останетесь без батареи. Действовать нужно аккуратно и не торопясь, начиная с середины секции и постепенно доходя до места ее соединения с соседней. Как и в случае с паяльной лампой, не забудьте надеть защитные очки — даже при аккуратном разбивании есть риск того, что какой-нибудь из осколков резко отскочит.

Дорогие читатели, теперь вы знаете, как правильно разобрать чугунную батарею, даже если она втрое старше вас и яростно желает сохранить свою целостность. Сборка осуществляется, в общем-то, точно так же, но в обратном порядке.

Даже если радиатор совсем новый, все места соединений перед сборкой необходимо тщательно зачистить с помощью наждачки. А уж в случае со старой батареей это вообще обязательная процедура. Кроме того, желательно заменить все прокладки. Если до этого стояли резиновые, то замените их на более современные, сделанные из силикона или паронита. Эти материалы гораздо меньше подвержены деформации и обладают очень большим сроком эксплуатации.

Как вы уже поняли, самое важное в процессе разборки чугунного радиатора отопления — это аккуратность. Хрупкость материала требует исключительно неспешного подхода

Кроме того, не забывайте и о безопасности, которая, как известно, превыше всего

При правильном подходе к процессу ваш чугунный радиатор будет служить долго и качественно. Успехов!

Кроме того, не забывайте и о безопасности, которая, как известно, превыше всего. При правильном подходе к процессу ваш чугунный радиатор будет служить долго и качественно. Успехов!

Как разобрать чугунную батарею собственными руками | Тепломонстр

Приоритетное значение в отопительной системе имеют отопительные приборы. На данный момент используются несколько типов отопительных систем: чугунные, стальные и металлические. Очень распространены отопительные радиаторы из чугуна, у них большой служебный срок (больше пятидесяти лет), они очень устойчивы к процессу коррозии. Но иногда они просят профилактического ремонта, промывки и покраски.

Конструкция батареи из чугуна.

Чтобы сделать подобные работы качественно, их нужно разобрать и разобрать.

Чтобы провести снос этих устройств отопления собственными руками, понадобится такой инструмент:

Размеры батареи из чугуна.

Трубный ключ номер 3, для отворачивания добавочные гайки и футорки.
Труборез для обрезки трубы или углошлифовальная машинка.
Ножовка по металлу.
Зубило.
Молоток и кувалда.
Щетка для убирания ржавчины.

Работы по демонтажу подобных дизайн радиаторов, в основном, ведутся летом, когда система обогрева отключена. До начала работ по демонтажу нужно удалить воду из трубо-проводов теплоснабжения.

Потом трубным ключом отворачиваются добавочные гайки, стоящие на подводящих воду трубах, отворачиваются футорки и отопительный прибор снимается с спайдерных крепежей.

Как собирать радиаторы отопления

Если например добавочные гайки отвернуть невозможно, обрезаются подводящие тепловой носитель трубы и устройство убирается.

Разборка отопительных приборов

Перед тем как начать разборку, нужно приготовить для выполнения работы инструмент:

Ключ, чтобы разобрать батареи (размером 5/4 дюйма для отопительных приборов старого типа и 1 дюйм — для современных).
Ключ разводной (№2 или №3).
Кусочек мела.
Кусочек дюймовой трубы длиной от 500 до 1000 мм.

Заблаговременно приготовить место, чтобы разобрать отопительный прибор, идеальную площадку или щиты из дерева.

Чтобы разобрать снятый отопительный радиатор, ложим его в горизонтальном положении на щит. Потом находим направление резьбы на глухих пробках и их отворачиваем.

Схема разборки радиаторов из чугуна.

Схема разборки радиаторов из чугуна.Перед тем как начать раскручивать отопительный прибор, хотелось бы выделить длину ключа до выворачиваемого ниппеля. Для этого его ложим сверху на отопительный прибор и совмещаем рабочий наконечник с местом, где планируем открутить стягивающую втулку, и по торцу батареи делаем на стойке ключа мелом круговую отметку. Потом его помещаем в батарею до отметки метки.

Перед тем как начать вращать ключ, необходимо определить направление вращения. Резьба на батарее может быть правая или левая. Во время вращения ниппеля в одну сторону части стягиваются между собой, а во время вращения в обратную расходятся.

Чтобы узнать это направление со стороны, куда ставится ключ, вкручиваем свободную футорку и по ней находим направление резьбы.

Если вы определили, что резьба правая (пробка вворачивается по часовой стрелке), значит, чтобы раскрутить батарею ключ требуется вращать против часовой стрелки. А если резьба левая, то в противоположную сторону.

Сейчас можно раскрутить отопительный прибор, для чего требуется отвернуть секцию. Сначала нужно сделав ориентировочно пол оборота «сорвать» резьбу с места одного ниппеля, а потом иного, параллельного первому.

Потом начнем раскручивать чугунную батарею, выполняя ширину между секциями ориентировочно 5 мм. Ключ поперемено переставляем с одного ниппеля в другой.

Разводить части шире установленного размера не рекомендуется, так как это способно привести к их перекосу и заклиниванию резьбы. При раскручивании батарей в качестве усилителя можно применять кусочек дюймовой трубы.

Подобно разбираются на части и остальные типы современных отопительные приборы. Заглушки и футорки на них имеют определения указывающие направление резьбы (D-правая, S-левая).

Радиаторный ниппель: функции, замена, герметизация

Какие конкретно функции делает ниппель для радиаторов отопления? Как он устроен? Как заменить сломанный ниппель и чем обеспечить герметичность соединения по окончании его замены? В данной статье мы попытаемся ответить на перечисленные вопросы.

Разрыв ниппеля

Куда более неприятен своими последствиями разрыв ниппеля. В случае если в первом случае нехорошее, что вам угрожает – маленькая лужица под батареей, то расстыковка одного из коллекторов чревата затоплением вашей и соседних квартир тёплой водой с громадным числом ила и песка.

Что возможно обстоятельством разрыва достаточно прочного ниппеля?

Перетянутое при сборке соединение. Как уже говорилось, секции пара увеличиваются при нагреве; стоит температуре теплоносителя подрасти – и чуть наметившаяся трещина расширится и превратится в источник значительных неприятностей.
Гидроудар. Так называется распространяющаяся в фактически несжимаемой среде волна, созданная резкой остановкой потока при отрыве клапана винтового вентиля, падении щечки задвижки либо просто резко перекрытой запорной арматуре. Давление на фронте потока при гидроударе может быть около 20 – 25 атмосфер.

Справка: чугунные радиаторы вычислены на рабочее давление в 9-12 атмосфер, алюминиевые – в 6 – 16.

Герметизация

Чем обеспечивается герметичность межсекционных соединений?

Вплоть до середины 20 века для данной цели употреблялся сантехнический лен со свинцовым суриком. Краска предотвращала выгорание натурального волокна при больших температурах и загнивание при увлажнении. Подмотка укладывалась около ниппеля плотным пучком и надежно стягивалась при соединении секций.
Следующие пара десятилетий при заводской сборке чугунных отопительных устройств употреблялись прокладки из паронита (твёрдой термостойкой резины). Солидный ресурс этого материала сочетается с низкой эластичностью, требующий громадного усилия стягивания.

на данный момент для секционных алюминиевых, чугунных, стальных и биметаллических батарей наровне с паронитом употребляются силиконовые прокладки. Они отличаются тороидным сечением (несложнее говоря, снаружи похожи на узкий бублик). Силикон продолжительное время сохраняет эластичность и не требует громадного усилия стягивания.

Но: при сборке межсекционного соединения своими руками прокладку достаточно тяжело отцентровать так, дабы она не выдавилась за пределы секций. Силиконовые колечки эргономичнее применять с секциями, имеющими кольцевые проточки на плоскостях коллекторов.

Замена

Как заменить прокладку между секциями либо межсекционный ниппель?

Вот инструкция по замене для случая, в то время, когда проблемное соединение находится близко к концу радиатора:

По окончании сброса теплоносителя отворачиваются глухие пробки.
На радиаторном ключе маркером отмечается расстояние до проблемного соединения.
Ключ заводится в радиатор и поворачивается до сцепления с ребрами ниппеля.
Ниппель отворачивается по часовой стрелке (со стороны глухой пробки резьба неизменно левая) на один оборот.
Операция повторяется с вторым ниппелем. Потом они отворачиваются поочередно: перекос может заклинить соединение либо ниппеля.

По окончании замены дефектной детали сборка проводится в обратном порядке. В случае если проблемное соединение находится близко к подводке, радиатор демонтируется и разбирается на полу.

При ремонте секционных радиаторов полезно знать несколько тонкостей.

В случае если соединение не поддается ключу – прогрейте коллектор секции паяльной лампой либо строительным феном. Благодаря температурному расширению нужное для разборки усилие станет в полной мере посильным.
В случае если под рукой нет готовых радиаторных прокладок, их возможно изготовить самостоятельно. Разрежьте ненужную автомобильную камеру, обведите на ней контур ветхой прокладки шариковой ручкой и вырежьте новую прокладку простыми ножницами.

Признаки поломки или «я ничего не трогал»

Отметим несколько возможных причин поломки радиаторов отопления:

Радиатор с самого начала был подобран неправильно. В зависимости от того, какой диаметр труб, давление и температура воды в системе, ставят разные типы радиаторов.
Ремонт батареи отопления может также быть вызван и тем, что его неправильно подсоединили к трубам отопительной системы.
Если центральная система отопления создает жесткие условия для работы. Например, если у теплоносителя повышена кислотность, а также наблюдаются резкие перепады давления – это приводит к тому, что металл переживает электростатическую или электрохимическую коррозию.
Если теплоноситель плохого качества, то он будет формировать налет на стыках секций батарей и в местах, где крепятся трубы.
Некачественный теплоноситель также будет засорять радиаторы и трубы – это повлечет за собой частую необходимость их промывки.

Налет в трубах отопительной системы

Межсекционные прокладки могут протереться, а резьбовые ниппели – разрушиться. Поэтому нужно регулярно менять прокладки между секциями.
Щелчки в батарее отопления – не обязательно поломка, однако при их появлении нужно вызвать мастеров, возможно, потребуется звукоизоляция батарей отопления. Так как то, что шумит радиатор отопления, может вызвать дискомфорт или стать причиной его поломки.

Теперь обозначим основные признаки того, что вашим батареям требуется тщательный осмотр и ремонт в дальнейшем или срочно:

Ремонт труб отопления

Когда отопительный сезон в разгаре в прямом смысле слова, в помещениях вдруг стало заметно холоднее, то есть, батарея отопления не греет.
На стыках и в местах крепления появился налет, это может вызвать то, что в дальнейшем не работает радиатор отопления.
Появилась течь батареи отопления или лопнул радиатор отопления.

Если ваши батареи уже старше вас – лучше заменить их, потому что, скорее всего, постоянный ремонт батареи отопления своими руками вам обеспечен. Ведь современные модели будут более эффективными, так как их теплопроводность выше: в помещениях станет теплее, траты на отопление станут меньше. Помимо этого, новые батареи будут более красивыми.

Старую батарею иногда проще поменять чем ремонтировать

Если заменить батареи нет возможности, то вам предстоит ремонт радиатора отопления своими руками, и как можно скорее. Лучше всего – будь то проблема, как устранить течь батареи отопления, или вы просто пока слышите шум в батареях отопления, незамедлительно обратиться к специалистам, которые произведут профессиональную диагностику.

Установка чугунной батареи

При наращивании батарей используется пакля для опрессовки, чтобы избежать течи

Чтобы работа была проведена качественно и батареи прослужили долгие годы, нужно придерживаться следующей последовательности действий:

Отопительный контур нужно отключить, и прекратить подачу теплоносителя в квартиру.
Новый радиатор вешается на кронштейны с проверкой строительным уровнем ее горизонтального и вертикального положения.
Из отопительного прибора выкручиваются заглушки.
Если боковая схема подключения применяется к однотрубному контуру, предварительно монтируют и подключают байпас с вентилем. Если отопительная система двухтрубная, используются сгоны с кранами.

Прежде чем приступать к монтажным работам, рекомендуется убедиться в надлежащем качестве сборки секций и отрегулировать каждый ниппель. После этого секции собирают воедино, конструкция подвергается опрессовке для проверки качества соединения. Если течи не выявлены, конструкцию можно подключать непосредственно к контуру.
