Термоголовка для радиатора отопления: виды, принцип работы + правила установки

Виды

Термостатическая головка радиатора доступна в трех популярных типах. Выбор конкретного продукта будет продиктован требованиями покупателя и условиями установки.

1.Термостатический клапан с прямой головкой. Популярный термостатический контроллер с универсальными возможностями использования. Вертикально расположенная головка радиатора не заметна и не занимает много места. Уместен в местах, где нет сквозняков. Вертикальная термостатическая головка не является лучшим решением. Оставаясь в тесном углублении, датчик быстро реагирует на повышенную температуру от радиатора, которая не соответствует реальной температуре в помещении.

2.Угловая термоголовка. Используется для обвязки труб «со стены». Головка расположена горизонтально относительно стены, благодаря чему не подвержена влиянию тепла от арматуры системы отопления. Более точно поддерживает заданную температуру в помещении.

3.Термостатическая головка с выносным датчиком — это радиаторная головка, с датчиком расположенным в высокой точке помещения. Обеспечивает равномерное распределение температуры в помещениях и отличается высокой эффективностью. Данный термостатический контроллер часто устанавливается на лестничных клетках или в общественных зданиях. Предложения по продаже включают ручку радиатора с антивандальным корпусом. Это популярная термоголовка с повышенной устойчивостью к повреждениям или кражам.

Термоголовка с выносным датчиком

По способу работы контроллера разделяют:

  • Механические термоголовки. Принцип действия описан выше. Обладают базовой функцией терморегулятора. Преимущества — простота работы и низкая цена.
  • Электронные головки — более сложное устройство, позволяющая эффективно контролировать температуру. Предложение на рынке включает в себя различные электронные головки. Они отличаются от механических повышенной скоростью и точностью работы, а также возможностью программирования различных сценариев работы. Являются намного более энергоэффективными. При их использовании экономия на отоплении достигает 40%. Электронные головки обеспечивают высокий комфорт. Единственным недостатком этого решения являются высокая стоимость.

Конструкция терморегулятора

Терморегулятор для радиатора отопления состоит из пластикового корпуса, в котором находиться латунный или оцинкованный сильфон (сильфоновая емкость, термобаллон). Сильфон заполнен веществом с высокими показателями теплового расширения, как правило это этилацетат, воск, толуол или газоконденсат. Из всех четырех веществ самым эффективным является газоконденсат, т.к. именно он позволяет прибору быстро реагировать даже на самые незначительные изменения температуры в комнате.

Конструкция термостатической арматуры Danfoss.

Еще одним элементом конструкции радиаторного терморегулятора является конусный шток, изготовленный из нержавейки или полипропилена. Под воздействием вещества в сильфоновой емкости шток поднимается или опускается, тем самым увеличивая/уменьшая сечение проходного канала, по которому в радиатор поступает теплоноситель. Таким образом происходит регулировка подачи теплоносителя в радиатор. Шток оснащается двумя пружинами из нержавеющей стали, которые помогают ему подниматься и опускаться.

Совет! Одной из основных проблем радиаторных термостатов является прикипание штока и пружин при длительном нахождении в одном положении. В большей степени это касается устройств с силой давления на шток менее 2 кг. В случае прикипания, вещество в сильфоновой емкости просто не может выдавить шток. Для предотвращения этой проблемы рекомендуется использовать терморегуляторы с силой давления более 4 кг. Кроме того, на время отключения системы отопления в летний период следует демонтировать термостатические головки, что позволит снизить вероятность прикипания подвижных элементов прибора.

Терморегулятор Danfoss на стальном панельном радиаторе.

Терморегуляторы обладают устройствами защиты радиатора от размораживания. Если температура воздуха в комнате снижается до +5°С — +8°С (у каждой модели свой минимум), шток автоматически поднимается, пропуская теплоноситель в прибор отопления.

Примечание! Иногда в качестве терморегулятора для радиатора отопления используется обычный шаровой кран, придавив который можно ограничить поступление теплоносителя в радиатор. Такое решение достаточно распространено, однако у него есть один минус: находящийся в придавленном состоянии кран, через какое-то время может прикипеть так, что кран невозможно повернуть ни в одну стороне, но даже, если кран и возможно повернуть, скорее всего он не будет герметично перекрывать поток теплоносителя.

Стопорное кольцо позволяет зафиксировать настройки.

Терморегулятор Danfoss на панельном радиаторе.

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

  1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
  2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
  3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
  4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
  5. Датчик помещается на планку путём простого защёлкивания.

Микроклимат в доме и влажность воздуха – два неразрывно связанных понятия. Увлажнители воздуха – польза и вред для дома и здоровья, об этом читайте в статье.

Какой утеплитель для теплого пола выбрать, читайте в этой теме. А также вы найдете общую информацию об укладке утеплителей.

Конструктивные особенности

Главное предназначение терморегулятора Danfoss заключается в долговременном поддерживании выбранного пользователем температурного режима. Конструкция прибора включает две основных детали:

  • термостатический элемент или как его еще именуют – термостат;
  • клапан.

На батарею сначала монтируется клапан и только уже на него устанавливается термостат. Именно второй элемент является главным в конструкции устройства. Он отлеживает температуру окружающей среды, после чего подает необходимый сигнал клапану, который в свою очередь открывает или прикрывает поток теплоносителя.

Конструкция термостатической арматуры Danfoss

Во внутренней области терморегулятора Данфосс имеется сильфон – гофрированная емкость, заполненная газом или жидкостью. При воздействии температуры наполнитель начинает менять размеры и надавливать на запорный клапан. При перекрытии потока теплоносителя в отопительных агрегатах начинает повышаться температурный показатель.

Если же комната сильно охладилась, наполнитель сжимается и образуется обратная реакция – камера подтягивает за собой шток золотника, который в свою очередь приоткрывает в клапанном элементе зазор для поступления теплоносителя.

Разновидности и условные обозначения аппаратов

Вид наполнителя и назначение определяется следующей аббревиатурой:

RTS – жидкостный сильфон

RTD-G – газовый прибор для однотрубной или двухтрубной системы, в которой отсутствует насос

Клапан RTD-G-20 для однотрубной системы

RTD-N – газовое устройство для однотрубной, двухтрубной насосной системы

Клапан терморегулятора RTD-N-15

В некоторых моделях помимо основной функции имеется ряд дополнительных опций. Например, программа защиты от вмешательства в установленные настройки случайными лицами. Опция будет удобной для установки в общественных заведениях или детских учреждениях. Количество режимов и разновидности функций различаются зависимо от выбранной модификации.

Модельный ряд приборов

Компания выпускает достаточно широкий модельный ряд регуляторов температуры отопления Danfoss.

Разновидности запорной арматуры

Наиболее востребованными вариациями считаются:

  1. Danfoss RDT маркировки 3640 – аппарат предназначен к применению на отопительных системах двухтрубного стандартного типа. Он оснащен опцией RTD, исключающей промерзание магистрали в холодное время года. Используется в бытовых, промышленных условиях. Обладает четырьмя делениями с обозначениями в виде римских цифр.
  2. Регулятор Danfoss RAX – жидкостный вид приборов, который применяется для установки на радиаторы дизайнерского типа или на полотенцесушители. Обладает привлекательными внешними параметрами и минималистичным стилем. На корпусе присутствуют только деления с римскими или арабскими цифрами.
  3. Living ECO с функцией отслеживания микроклимата в доме. Это усовершенствованная серия, которая успешно применяется в коммерческих учреждениях и жилых зданиях. Особенность терморегулятора для радиатора отопления в том, что он имеет жидкокристаллический экран, сообщающий всю необходимую информацию о теплоносителе. Также на корпусе присутствует три основных клавиши настройки режимов.
  4. Газовый прибор Danfoss RA-299 с автоматизированным контролем температуры выпускается в нескольких цветовых решениях. Он быстро реагирует на перемену температуры. Применяется исключительно для оснащения традиционных отопительных систем.
  5. 013 G4 001-013 G4 009 – многофункциональные серии аппаратов, подходящие как для полотенцесушителей, так и для разнообразных участков отопительного устройства. Бывают лево- и правостороннего типа.

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

  • ручные;
  • механические;
  • электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

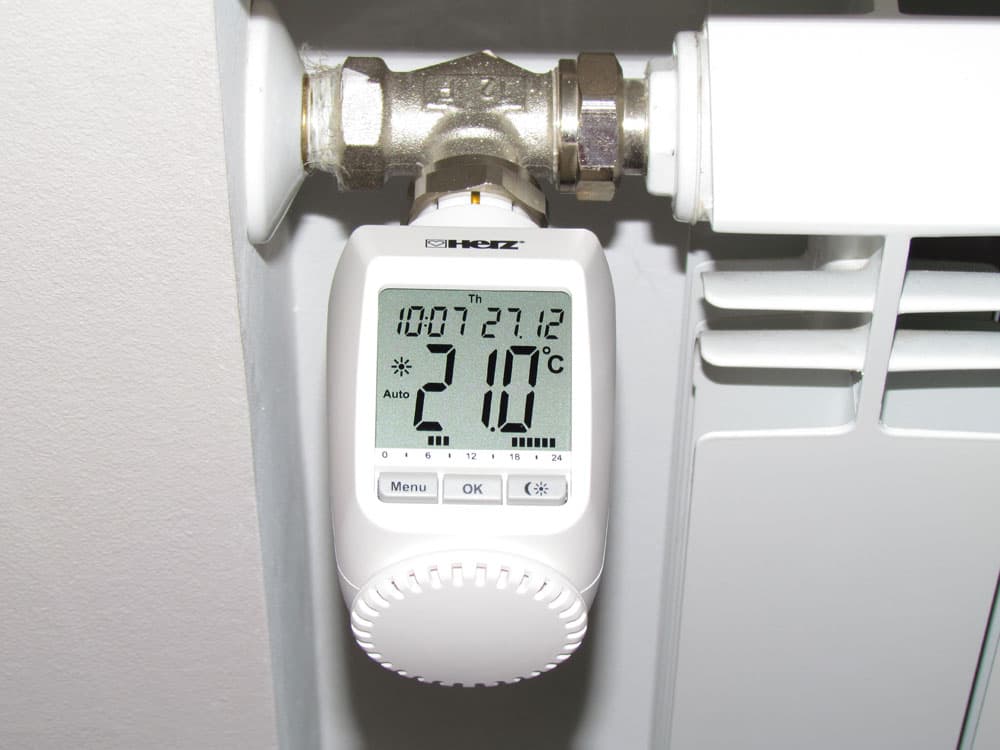

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

  • программирование устройства температурных режимов на каждый день недели;
  • «Boost» включает быстрый нагрев батареи;
  • «Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
  • «Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
  • «Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

  • краны с термоголовками прямые и угловые;
  • беспроводные;
  • с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

  • возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
  • программирование по каждому дню недели или на более долгий срок;
  • наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Условный диаметр и регулировка

Проходное сечение предохранительного клапана должно быть равным или превышать сечение трубы, на которой он установлен. В противном случае гидравлическое сопротивление устройства окажется слишком большим, вследствие чего работа системы будет нарушена.

Регулировка предохранительного клапана системы отопления зависит от типа прижимного механизма. В пружинных приборах имеется колпачок, вращением которого устанавливается предварительное сжатие пружины. Эти изделия характеризуются высокой точностью регулировки, составляющей +/- 0,2 атм.

Рычажно-грузовые клапаны настраиваются с меньшей точностью. Для этого нужно сдвинуть груз вдоль рычага либо нарастить его массу.

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

  1. Выставляют температуру на рукоятке с метками.
  2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
  3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

  1. Чтобы выставить ограничение на о, нужно вытащить ограничитель и установить показания датчика на о. Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
  2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

  1. Вынимаются оба штифта.
  2. Рукоятка ставится на желаемый показатель.
  3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
  4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

  1. С внутренним термоэлементом (как на схеме, представленной выше).
  2. С выносным температурным датчиком.
  3. С внешним регулятором.
  4. Электронные (программируемые).
  5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно. Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м

Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

  • радиаторы отопления с регулятором температуры находятся за плотными шторами;
  • в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
  • батарея стоит под широким подоконником;
  • внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Жидкостные или газонаполненные терморегуляторы?

Газонаполненные или жидкостные термостаты активнее откликаются на колебания температуры в помещении. Жидкостные термостаты точнее отзываются на изменения внутреннего давления в гофрированном цилиндре и эффективнее направляют его на исполнительную часть механизма.

Конструкции терморегуляторов, наполняемых газом, характеризуются рядов существенных плюсов:

  • Газовая конденсация осуществляется в самой холодной секции устройства, которая находится дальше всего от корпуса клапана. В результате этого реакция наступает быстро, поскольку процесс не зависит от водной температуры.
  • Термостат данного вида быстро реагирует на температурную динамику в здании, что обеспечивает эффективное поступление тепла.

Виды

Представленные на рынке терморегуляторы различаются способом управления.

Механические

Предусматривают ручную регулировку потока теплоносителя. Это недорогие модели, простые в настройке и не дающие сбоев в работе. Механические терморегуляторы состоят из газового или жидкостного сильфона, привода и регулятора. На вентилях таких механизмов нанесена шкала, отражающая степень нагрева радиатора.

Установку проводят опытным путем, постепенным поворотом вентиля. При повороте вентиля теплоноситель поступает в золотник и влияет на положение штока, который под воздействием давления перекрывает поток теплоносителя.

Недостаток таких приборов – необходимость регулярной корректировки, в зависимости от температуры окружающего воздуха.

Электронные (автоматические)

Внутри таких терморегуляторов установлены микропроцессоры, отвечающие за регулировку нагрева радиатора. Механизмы оснащены датчиками, позволяющими замерять окружающую температуру и в соответствии с ней регулировать подачу теплоносителя в радиаторы без участия человека. Настройку автоматических моделей производят при помощи кнопочной панели.

Механическая часть такого терморегулятора не отличается от ручных моделей. Сильфон в них цилиндрический, а стенки сделаны в виде гофры. Внутри сильфона находится вещество, реагирующее на окружающую температуру. При нагревании оно расширяется, внутри прибора растет давление, оказывающее влияние на положение штока. Он регулирует объем поступающего в радиатор теплоносителя. При понижении температуры происходит обратный процесс.

Мнение эксперта
Торсунов Павел Максимович

Такой терморегулятор очень надежный, сильфон способен выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет.

Среди электронных термостатов можно выделить два вида приборов:

Работают электронные термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется: за весь отопительный сезон не более 2 раз. Есть модели, в которых установлен аккумулятор с зарядным устройством.

По каким критериям выбирать термоголовку?

Терморегулирующие приспособления выпускают многие производители.

Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

Термоклапан, к которому головка будет крепиться

Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.

Вид резьбового соединения на самой головке

Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.

Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.

Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.

Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.

Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.

Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.

Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.

Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.

Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на чугунные радиаторы. Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

Монтаж и настройка терморегулятора

Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.

Перед началом монтажа

Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:

Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет;
Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора;Правильный монтаж термостата на отопительный радиатор

Не допускается такое расположение прибора, при котором на него попадали бы прямые солнечные лучи;
Клапан должен быть установлен так, чтобы направление стрелки на его корпусе совпадало с направлением потока воды в трубе;
Терморегулятор должен находиться на определенной высоте от пола. Обычно это 40-80 см. На каждой модели указана рекомендованная высота. Если в наличии нет подходящей модели, купите прибор с выносным датчиком

В этом случае будет неважно, на какой высоте находится термоголовка;
Желательно, чтобы датчик не был ничем закрыт и имел возможность свободного доступа;
Если терморегулятор устанавливается в однотрубную систему, необходимо установить между верхней и нижней трубами перемычку (байпас). Без этой перемычки вы будете ограничивать скорость движения теплоносителя на всем стояке;Схема установки терморегуляторов для разных систем отопления

Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них

Достаточно и одного прибора. Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность.

На заметку: Желательно перед термоклапаном установить шаровой кран. Он позволит поменять клапан или радиатор в случае необходимости, а также предохранит от чрезмерной нагрузки терморегулятор, которой он может подвергнуться при использовании его в качестве запорной арматуры при замене радиатора.

Установка терморегулятора

Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:

  1. Вода из системы отопления должна быть слита, а водяной стояк должен быть перекрыт.
  2. Прикрутить клапан ко входу радиатора, установив его в горизонтальном положении.
  3. Соединить терморегулятор с подающей магистралью.
  4. Открыть подачу теплоносителя и заполнить систему нагретой водой.
  5. Проверить герметичность всех соединений. Должны быть исключены любые подтекания теплоносителя. Если таковые имеются, подтянуть места соединений.
  6. Если необходимо, выполняется предустановка клапана. Для этого оттягивается стопорное кольцо, а затем метка совмещается с нужным делением. После этого кольцо стопорится.
  7. На клапан устанавливается термоголовка. Она может либо защелкиваться, либо фиксироваться накидной гайкой.

Настройка терморегулятора

Важно: В процессе настройки оградите помещение от сквозняков, которые вносят путаницу в работу датчика. После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура

Делается это для механического устройства в следующем порядке:

После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:

  1. Закрываются все окна и двери, а также отключаются кондиционер и система вентиляции.
  2. В комнате должен находиться обычный термометр.
  3. Вращая термоголовку до упора влево, полностью открываем клапан подачи теплоносителя. Это положение соответствует максимальной теплоотдаче радиатора.
  4. Через несколько минут, когда помещение прогреется на 5-7 градусов, необходимо полностью перекрыть радиатор. Для этого клапан поворачивается вправо до упора.
  5. Температура начнет постепенно понижаться. При достижении наиболее комфортных условий клапан нужно постепенно открыть.
  6. Клапан открывается до того момента, пока отчетливо не послышится шум теплоносителя. Это и будет положение клапана с наиболее комфортной температурой.
  7. Клапан оставляется в данном положении.
  8. Если возникнет необходимость в изменении температуры, это легко можно сделать регулятором термоголовки.

Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.

Что это такое

Ее предназначение состоит в регулировании прохождения теплоносителя через радиатор, производя открывание/закрывание термостатического клапана, который совместно с ней работает.

Современный рынок предлагает два основных вида, которые принципиально отличаются друг от друга по принципу действия:

  • жидкостные – регулирование осуществляется за счет расширения жидкости или газоконденсатной смеси;
  • электронные – шток приводится в действие механическим путем, от элементов питания.

Электронные термоголовки стоят дороже, однако по эффективности своего действия, предпочтительнее жидкостных головок.

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам. Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе. Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций. Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором. Есть возможность тонкой настройки:

  • программирование по дням недели;
  • регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
  • наглядная индикация работы устройства.

Недостаток — высокая стоимость по сравнению с механическими аналогами. Также многие модели больше других типов по размеру — это может стать проблемой при монтаже в ограниченном пространстве.

Недостаток электронных моделей – ограниченный доступ к блоку управления, удобное размещение не всегда возможно

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
