Сроки службы
Срок службы — временной период, в течение которого счетчик в полном объеме выполняет свои функции. Такой промежуток включает в себя гарантийный период и межповерочный интервал.
В течение срока службы производитель берет следующие обязанности:
- Несет ответственность за недостатки, которые могут возникнуть по вине изготовителя в процессе эксплуатации прибора.
- Обеспечить возможность для потребителя использовать счетчик по назначению.
На практике срок службы составляет тридцать и более лет.
Продолжительность гарантии обычно составляет от трех с половиной до пяти лет. Гарантия отличается от срока службы тем, что в такой промежуток все расходы, связанные с ремонтом прибора, будет нести продавец.
Ещё одним из факторов, которые определяют время функционирования, является поверка. Она представляет собой процедуру, проводимую в лабораторных условиях, в процессе которой определяется уровень точности измерительной функции счетчика.
Поверка бывает трех видов:
- Первичная. Она проводится после изготовления прибора.
- Периодическая. Выполняется через определенные временные промежутки. Для электронных устройств каждые шестнадцать лет, для индукционных – восемь.
- Внеочередная. Она проводится в случае утраты документации, нарушения пломбы, необходимости настройки прибора, пропуска периодической поверки, счетчик выдает неточные показания.
Следует отметить, что внешнее воздействие, например, удар, также может служить поводом для проведения лабораторного анализа.
Методика поверки счетчиков электроэнергии
Если придется снимать прибор, то схема действий выглядит так:
- Человек получает разрешение на демонтаж устройства. Производится снятие энергомера. После этого прибор доставляется в ЦСМ.
- Там специалисты выполняют поверку. Когда процедура будет завершена, составляется акт, который отдается в абонентскую службу компании, занимающейся поставкой электроснабжения.
- Организация подтверждает допуск к использованию оборудования. Затем устройство заводится в расчетную схему. Если энергомер не соответствует требованиям, то оборудование меняется на новое.
Процедура выполнения диагностики состоит из следующих этапов:
- Производится визуальная проверка оборудования. Специалист должен проверить прибор учета на предмет деформации, а также наличие дефектов на корпусе.
- Затем выполняется диагностика прочности электрической изоляции посредством подачи постоянного и переменного напряжения.
- Производится контроль правильности функционирования счетного механизма в аппарате учета. Для выполнения задачи оборудование необходимо подключить на 15 минут к источнику питания, чтобы прибор прогрелся.
- Затем надо удостовериться в отсутствии самохода. Если его нет, то диагностике оборудование не подвергается.
- Выполняется проверка порога чувствительности электросчетчика.
Подробно о проведении диагностики работоспособности приборов учета рассказал канал «Солигорск. Солигорский телеканал. СТК».
Как и какие делаются отметки?
Метки о проведении этой задачи оставляют в технической документации к оборудованию, они также могут вписываться в свидетельство о поверке. Здесь же указывается дата, степень погрешности, которая была выявлена при диагностике. Если в работе энергомера имеются неполадки или нарушения, информация об этом также вносится в документ. В случае когда устройство не проходит поверку, потребителю выдается надлежащее извещение, где указывается, каким нормам оборудование не соответствует.
Можно ли не снимать электросчетчик?
В этом вопросе все зависит от конкретной организации, занимающейся диагностикой, а также от типа проблемы. Большинство компаний предлагает потребителям услугу поверки прибора учета на дому. Специалист приезжает к хозяину квартиры или частного домовладения и делает эту процедуру на месте. Этот вариант более целесообразный, поскольку позволяет определить ошибки при подключении или неправильное использование оборудования. Но если проблема заключается в поломке устройства, то его в любом случае придется демонтировать. Определить причину неисправности можно только с использованием специального оборудования, которое имеется в мастерских.
Стоимость услуги
Цена поверки зависит от типа устройства, а также срочности проведения процедуры.
| Наименование | Цена, руб |
| Диагностика индукционных однофазных счетчиков | От 650 |
| Поверка такого же оборудования, только электронного типа | От 720 |
| Трехфазные механические приборы учета | От 750 |
| Для аналогичного вида электросчетчиков электронного типа | От 820 |
| Цены актуальны для трех регионов: Москва, Челябинск, Краснодар. |
Отдельно следует сказать о сроках:
- если процедуру поверки ускорить в среднем до пяти рабочих дней, то стоимость возрастет на 25%;
- для проведения диагностики в течение трех дней цена услуги увеличится на 50%;
- если нужно срочно выполнить поверку за один день, то к стоимости процедуры придется добавить 100%.
Канал «СпецЭнергоРемонт» подробно рассказал о выполнении поверки электрических приборов, а также модернизации сети.
Кто платит?
Весь процесс учета и контроля работы электросчета оплачивает владелец оборудования. При необходимости потребитель должен самостоятельно доставить его в центр стандартизации. Но предварительно следует оговорить дату поверки с представителями организации. О необходимости выполнения этой задачи должен заблаговременно сообщить Энергосбыт.
Приборы и инструменты для проведения проверочных работ
Можно использовать тестер, токоизмерительные клещи, лампочку накаливания. Универсальным электроизмерительным прибором считается мультиметр. С его помощью можно провести базовые измерения и проверить электросчетчик на неисправность. Измерениями должен заниматься специалист.
Проверка при помощи тестера
Измерение выполняются для того, чтобы рассчитать действительную и расчетную работу устройства. Для проверки счетчика электроэнергии следует придерживаться следующего порядка:
- не отключать приборы;
- измерить напряжение и умножить его на показатель силы тока;
- посчитать время, необходимое для 15 оборотов или мерцаний;
- полученное значение умножается на мощность лампы (Дж);
- итог делится на 3600. .
Далее требуется определить расчетный показатель. Передаточное число обозначается пометкой R или А. Число равно количеству оборотов, которые необходимы при потреблении 1 кВт/ ч.
Расчетная работа вычисляется при помощи произведения ранее замеренного количества оборотов на 1000 и деления на передаточное число.
Полученные показатели нужно сравнить. Если погрешность больше 10%, то электросчетчик нужно менять.
Лампы накаливания в помощь
При отсутствии токоизмерительных инструментов проверить устройство можно при помощи лампочки мощностью в 100 Вт. Для этого нужно:
- отключить все приборы;
- присоединить лампочку к сети, засечь время, которое нужно для 15 оборотов или мерцаний;
- посчитать время, которое нужно для одного оборота или период между мерцаниями индикатора;
- выяснить передаточное число и перевести мощность лампы в киловатты.
- рассчитать погрешность.

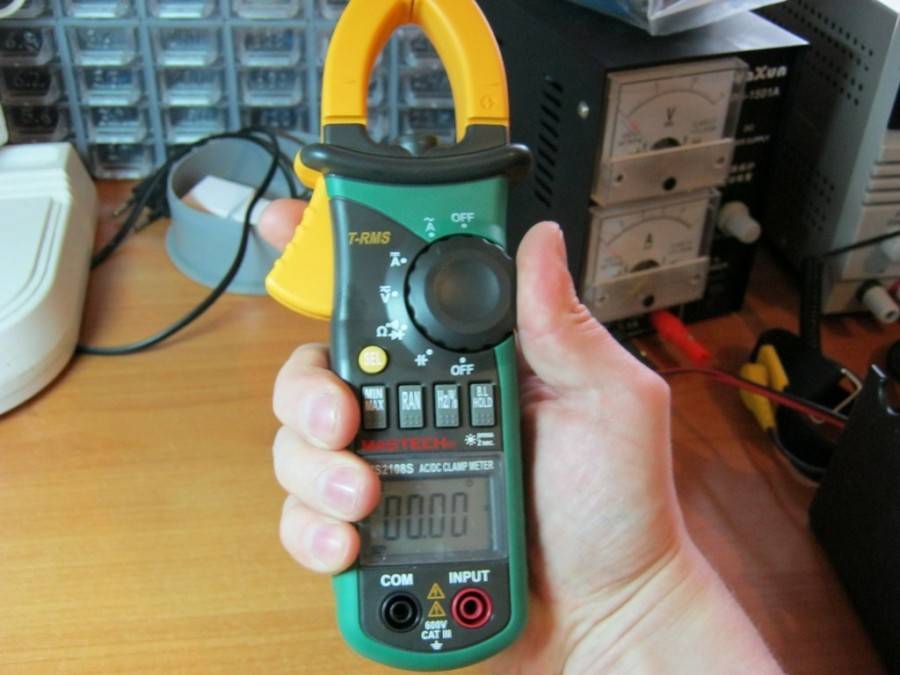

Использование токоизмерительных клещей
Порядок измерений аналогичен использованию тестера. Потребуется рассчитать действительный и расчетный показатель счетчика. Выполняются замеры оборотов или мерцаний индикатора, устанавливается величина погрешности. Из полученных результатов следует вычесть фактический показатель, умножить на 100% и вновь разделить на фактическую работу.
Лампы накаливания для проверки электросчетчика
Токовые клещи не всегда и не у всех могут оказаться под руками. В таких случаях при решении вопроса, как проверить правильность показаний электросчетчика, самым лучшим выходом из положения будет использование ламп накаливания с заранее известной мощностью. В качестве примера берутся пять лампочек по 100 ватт каждая. То есть, их общая мощность составляет 500 ватт.
Методика проверки состоит из следующих действий:
В первую очередь отключаются все электроприборы без исключения
Особое внимание нужно обратить на энергосберегающие лампы, которые категорически запрещено использовать во время проверки.

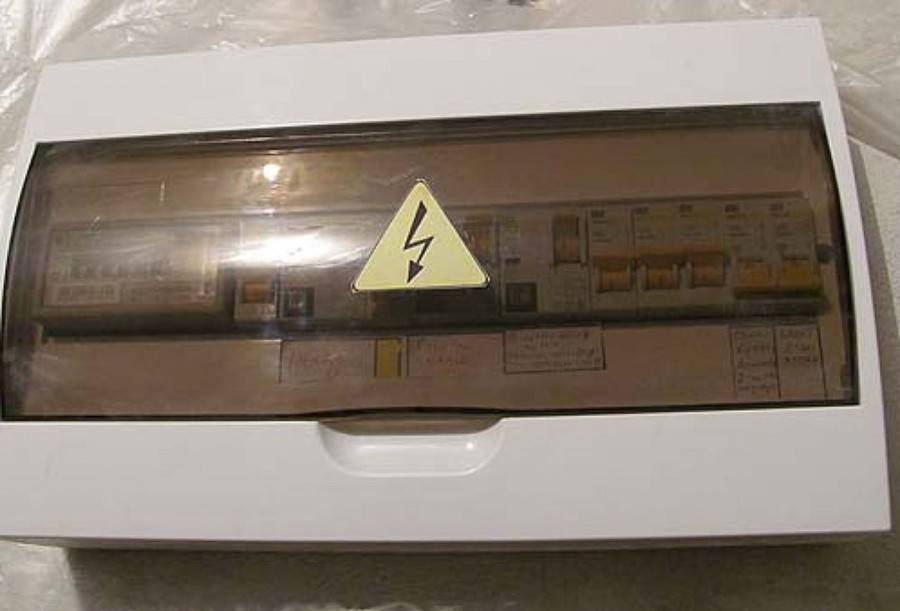

Перед тем как проверить работу электросчетчика, в электрощитке должны быть выключены все автоматические выключатели.
После этого к счетчику в цепь подключаются лампы накаливания в количестве 5 шт.
Далее засекается время t, в течение которого индукционный прибор совершает 10 оборотов, а импульсный – 10 вспышек. Во время проверки был получен результат 20 секунд.
Затем рассчитывается время Т, в течение которого совершается один полный оборот или интервал между вспышками
С этой целью t нужно разделить на 10 и получится 2 секунды. При большем количестве взятых оборотов расчеты получаются более точными.
При проверке счетчика электроэнергии, нужно установить значение передаточного числа, обозначенного на счетчике, как А или r. В приведенном примере оно составляет 3200.
Выполняется перевод мощности ламп из киловатт в ватты: 500 Вт = 0,5 кВт.
Окончательный расчет погрешности измерений выполняется по формуле: Е = (РТr/3600) х 100. Погрешность Е измеряется в процентах. Подставив имеющиеся значения, получим следующий результат: (0,5 х 2 х 3200/3600) х 100 = 11,1%. По итогам результата можно сделать вывод о некорректной работе электросчетчика, поскольку превышена его максимально допустимая погрешность, составляющая 10%. Полученные данные следует закрепить официальной проверкой, результаты которой будут обладать юридической силой.
В некоторых случаях причиной перерасхода электроэнергии становится банальное воровство со стороны соседей. Установить вора можно разными способами. Наиболее эффективный связан с выкручиванием пробок из щитка на лестничной площадке и наблюдение за ним через дверной глазок. Рано или поздно, оставшись без электричества, вор появится, чтобы узнать в чем дело. Единственным недостатком этого способа является обесточивание собственной квартиры на неопределенное время.
Установка электросчетчика в квартире
Как проверить лампочку тестером, мультиметром: пошаговая инструкция
Как проверить (прозвонить) ТЭН мультиметром
Как снимать показания электросчетчика
Стоит ли менять старый электросчетчик?
Как проверить электродвигатель: этапы проверки и выяснение неисправностей
Описание электросчетчиков Меркурий
Счетчики Меркурий 201 выпускаются в различных модификациях
Счетчики Меркурий производятся российской компанией Инкотекс. Устройства выпускаются в различных модификациях, отличающихся своими техническими характеристиками. Конструкция всех моделей одинакова. Внешне счетчик выглядит как прямоугольный пластиковый корпус с жидкокристаллическим экраном. Меркурий – безвинтовой, поэтому исключается возможность несанкционированного взлома устройства учета.
Стандартная комплектация включает в себя сам электросчетчик, паспорт и инструкцию по эксплуатации. На приборе обязательно должна быть наклейка-голограмма, по которой можно определить, что устройство является оригинальным.
На лицевой стороне расположен дисплей, с помощью которого считываются показания. Рядом есть табличка с техническими характеристиками электроприбора. Нижняя панель является съемной и используется для защиты контактов. Подключение производится винтовым соединением. На задней панели размещена наклейка со схемой подключения.
Порядок действий при выявлении неисправности
Потребитель в процессе эксплуатации счётчика должен обеспечивать надлежащие санитарные условия, убирая пыль и обеспечивая свободный доступ к циферблату устройства.
Необходимо регулярно контролировать работоспособность аппарата
Если обнаружено, что прибор не работает, единственное возможное действие владельца – осторожно простучать корпус изделия. Если после этого крыльчатка не начнёт вращаться, потребителю следует:
- Немедленно известить о проблеме представителей управляющей организации или поставщика воды.
- В назначенную дату принять специалиста организации. Водопроводчик проверит исправность прибора. В случае подтверждения отказа будут сняты пломбы, данное обстоятельство зафиксировано соответствующим актом с отметкой о текущих показаниях водомера.
- Изделие демонтируется и предоставляется в сервисный центр специализированной организации.
- Порядок дальнейших действий зависит от результатов проверки аппарата. Если счётчик подлежит дальнейшей эксплуатации, после проведения необходимого технического обслуживания и ремонта он будет возвращён владельцу и устанавливается на место эксплуатации. В противном случае потребитель должен приобрести и установить новый прибор. Монтаж производится с привлечением специалистов лицензированной компании. В случае самостоятельной установки, представитель указанной организации должен проверить правильность монтажа с выдачей соответствующего заключения.
- После установки счётчика вызывается представитель водоканала для пломбирования прибора.
За время отсутствия прибора учёта оплата ресурсов производится, исходя из средних показателей за предыдущие 6 месяцев.
Лампы накаливания для проверки электросчетчика
Токовые клещи не всегда и не у всех могут оказаться под руками. В таких случаях при решении вопроса, как проверить правильность показаний электросчетчика, самым лучшим выходом из положения будет использование ламп накаливания с заранее известной мощностью. В качестве примера берутся пять лампочек по 100 ватт каждая. То есть, их общая мощность составляет 500 ватт.
Методика проверки состоит из следующих действий:
В первую очередь отключаются все электроприборы без исключения
Особое внимание нужно обратить на энергосберегающие лампы, которые категорически запрещено использовать во время проверки. Перед тем как проверить работу электросчетчика, в электрощитке должны быть выключены все автоматические выключатели
После этого к счетчику в цепь подключаются лампы накаливания в количестве 5 шт. Далее засекается время t, в течение которого индукционный прибор совершает 10 оборотов, а импульсный – 10 вспышек. Во время проверки был получен результат 20 секунд. Затем рассчитывается время Т, в течение которого совершается один полный оборот или интервал между вспышками
С этой целью t нужно разделить на 10 и получится 2 секунды. При большем количестве взятых оборотов расчеты получаются более точными. При проверке счетчика электроэнергии, нужно установить значение передаточного числа, обозначенного на счетчике, как А или r. В приведенном примере оно составляет 3200. Выполняется перевод мощности ламп из киловатт в ватты: 500 Вт = 0,5 кВт.
Окончательный расчет погрешности измерений выполняется по формуле: Е = (РТr/3600) х 100. Погрешность Е измеряется в процентах. Подставив имеющиеся значения, получим следующий результат: (0,5 х 2 х 3200/3600) х 100 = 11,1%. По итогам результата можно сделать вывод о некорректной работе электросчетчика, поскольку превышена его максимально допустимая погрешность, составляющая 10%. Полученные данные следует закрепить официальной проверкой, результаты которой будут обладать юридической силой.
В некоторых случаях причиной перерасхода электроэнергии становится банальное воровство со стороны соседей. Установить вора можно разными способами. Наиболее эффективный связан с выкручиванием пробок из щитка на лестничной площадке и наблюдение за ним через дверной глазок. Рано или поздно, оставшись без электричества, вор появится, чтобы узнать в чем дело. Единственным недостатком этого способа является обесточивание собственной квартиры на неопределенное время.
Проверка электросчетчика выполняется самостоятельно или при помощи специалиста. В первом случае она не имеет правового значения, так как составить акт может монтер, у которого есть 3 группа допуска. Плановые мероприятия осуществляются центрами стандартизации и метрологии. Показания предоставляются предприятиям-поставщикам электричества.

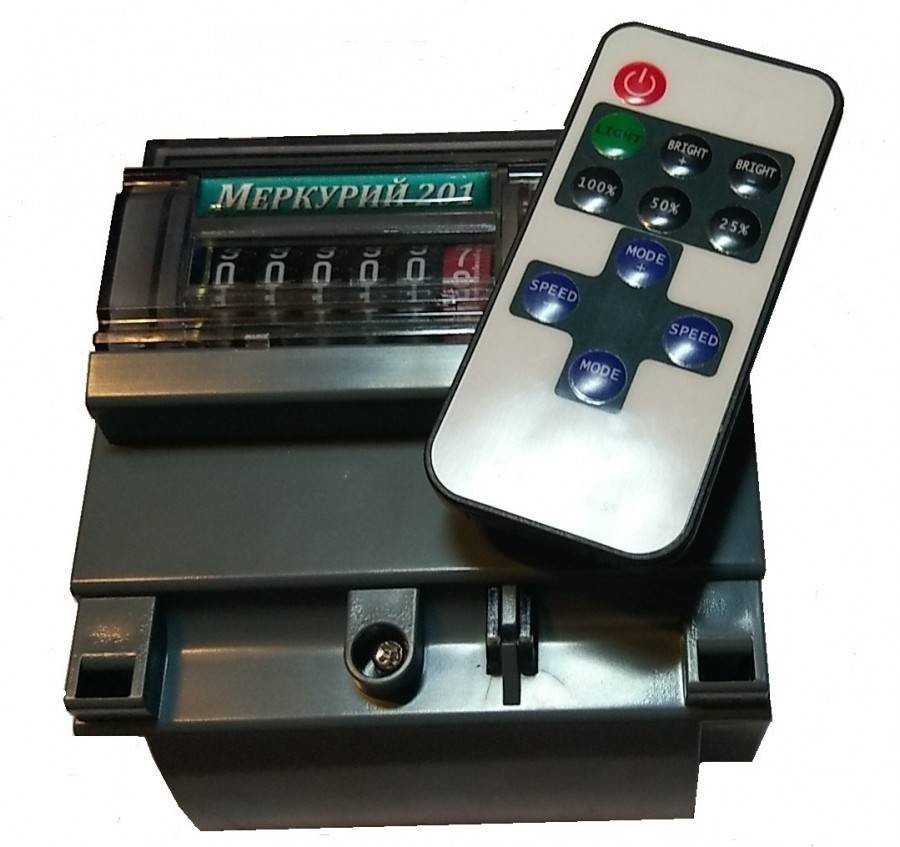

Более 1 млн рублей за безучетное потребление доначислено ИП из-за «заряженного» счетчика
Гарантирующий поставщик электроэнергии на территории Воронежской области ПАО «ТНС энерго Воронеж» доначислил индивидуальному предпринимателю плату в размере более 1 млн рублей за один год (всего 121 857 кВт*ч) в связи с выявлением факта использования так называемого заряженного прибора учета, установленного в киоске ИП в одном из сел Каширского района Воронежской области.
Так, в ходе контрольной проверки на предмет фактов безучетного и бездоговорного потребления электрической энергии специалисты энергосетевой организации обнаружили и изъяли прибор учета вышеуказанного ИП по причине возможного наличия в нем посторонних элементов.
В дальнейшем проведенная на заводе-изготовителе экспертиза подтвердила, что в прибор учета встроено устройство, не предусмотренное конструкторской документацией производителя. «Счетчик не соответствует техническим условиям, не пригоден для эксплуатации», – заключили эксперты.
Кроме того, в декабре 2019 года гарантирующий поставщик ввел ограничение режима потребления на объектах, принадлежащих предпринимателю-нарушителю.
Поясним, что обязанность за исправность индивидуально используемых приборов и оборудования возложена на абонента. Потребление электрической энергии с нарушением договора электроснабжения и порядка учета согласно Постановлению Правительства РФ от 04.05.2012 г. № 442 (далее – Основные положения № 442), выраженное во вмешательстве в работу прибора учета (систему учета), которое приводит к искажению данных об объеме потребления энергоресурса, признается «безучетным потреблением».
При выявлении факта безучетного потребления в ходе контрольной проверки, расчет за электроэнергию производится на основании абз. 3 п. 195 Основных положений № 442 с даты предыдущей контрольной проверки прибора учета до даты выявления факта безучетного потребления электрической энергии и составления акта о неучтенном потреблении.
ПАО «ТНС энерго Воронеж» призывает потребителей воздержаться от покупки и установки «заряженных» счетчиков электроэнергии. Незаконное приобретение и установка нелегального устройства являются серьезными нарушениями условий договора электроснабжения с гарантирующим поставщиком и действующего законодательства.
Справка о компании
ПАО «ТНС энерго Воронеж» (входит в ГК «ТНС энерго») – гарантирующий поставщик электроэнергии на территории города Воронежа и Воронежской области. Компания обслуживает более 25 тысяч потребителей-юридических лиц и более 1 миллиона бытовых абонентов. Контролируемая доля рынка в регионе составляет 78,5 %.
ПАО ГК «ТНС энерго» является субъектом оптового рынка электроэнергии, а также управляет 10 гарантирующими поставщиками, обслуживающими около 21 млн потребителей в 11 регионах Российской Федерации: ПАО «ТНС энерго Воронеж» (Воронежская область), АО «ТНС энерго Карелия» (Республика Карелия), ПАО «ТНС энерго Кубань» (Краснодарский край и Республика Адыгея), ПАО «ТНС энерго Марий Эл» (Республика Марий Эл), ПАО «ТНС энерго НН» (Нижегородская область), АО «ТНС энерго Тула» (Тульская область), ПАО «ТНС энерго Ростов-на-Дону» (Ростовская область), ПАО «ТНС энерго Ярославль» (Ярославская область), ООО «ТНС энерго Великий Новгород» (Новгородская область) и ООО «ТНС энерго Пенза» (Пензенская область). Совокупный объем полезного отпуска электроэнергии Группы компаний «ТНС энерго» по итогам 2019 года составил 64,1 млрд кВт*ч.
Проверка электросчетчика своими руками
Как проверить электросчетчик самостоятельно?
Как было сказано выше, основными причинами проверки является профилактика. Не нужно быть электриком, чтобы проверить правильность работы счетчика. При проверке достаточно:
- Проверить правильность подключения кабелей в сеть от счетчика.
- Проверить самопроизвольность вращения диска.
- Проверить правильность учета потребления.
Для самостоятельного тестирования достаточно знать, что существуют однофазные и трехфазные счетчики. Различие их в мощности обрабатываемого электричества.
Для стандартных квартир, достаточно однофазного счетчика. К нему идет три провода, один из которых идет от общей сети из щитка, второй должен вести в помещение квартиры, а третий – заземление с нулевой электропроводимостью, чаще всего он идет из шахты проводки снизу или сверху.
Схема подключения трехфазного счетчика такая же, но клемм больше – шесть. Своими руками уровень напряжения можно проверить при помощи специального карманного прибора, но рекомендуется вызывать электрика, если возникают сомнения.
Имеет место быть и самопроизвольное вращение электросчетчика. Это может возникать из-за сбоев в электрической сети или же в неисправности самого счетчика. Для правильной проверки достаточно в квартире или доме выключить всю электрическую технику, выключить тумблеры автоматических предохранителей в электрическом щитке и посмотреть на счетчик.
Допустимые погрешности в работе электросчетчика
Измерение погрешности учета электроэнергии более сложный процесс, но он необходим для расчета суммы оплаты за использованную электроэнергию.
По сути понадобится мультимер, секундомер, элементарные познания арифметики, калькулятор и лампа накаливания. Алгоритм действий:
- замеряем напряжение в лампе накаливания;
- замеряем напряжение в электрическом счетчике;
- высчитываем за какое время и сколько раз произойдет вращение электро счетчика;
- по формуле Мощность лампы накаливания умноженное на время оборота диска умноженное на передаточное число и поделенное на постоянное напряжение указанного счетчика (находится на передней панели счетчика). Полученный результат необходимо умножить на полученную погрешность счетчика, что и составит необходимый результат.
Технически, правильность работы указанного прибора допускается при погрешности до 10%. Если отклонение учета более 10%, то пора проводить комплексную проверку счетчика. Лучше для этого вызывать специалиста.
При помощи обычной иголки можно проверить намагниченность. Если игла притягивается к диску, значит в работу счетчика было вмешательство.
Такая намагниченность держится 2-3 дня. Для корректировки работы электросчетчика, необходимо снять намагниченность. В этом поможет демагнитизатор, который можно приобрести в магазинах по продаже технического оборудования.
Последующий расчет
Рассматривая, как проверить электросчетчик на правильность показаний, нужно вникнуть в суть расчета реальных показателей сети. Для этого также потребуется рассчитать сопротивление лампы. Для этого напряжение сети делят на нагрузку электроприбора:
223 ÷ 0,4 = 557,5 Ом
Теперь можно приступать к проверке счетчика. Нужно подключить лампу в сеть. Затем при помощи секундомера измеряется за какое время счетчик моргнет индикатором 10 раз или сделает 10 оборотов диском
В этот момент важно контролировать напряжение в сети. Так, например, в ходе измерений было установлено, что десять оборотов диск сделал за 2 минуты (120 секунд)
Напряжение в ходе испытания так и осталось на уровне 223 В.
Дальше на передней панели нужно найти постоянную величину электросчетчика. Это, например, может быть 3 200 имп/кВт-час. Могут быть указаны и другие значения. Дальше нужно выполнить расчет по такой формуле:
ПЭ = НС × НС ÷ СЛ, где
ПЭ – потребление электроэнергии лампой (реальное),
НС – напряжение сети,
СЛ – сопротивление лампы.
ПЭ = 223 × 223 ÷ 557,5 = 89 Вт
Нужно подсчитать сколько ватт потребила лампа за время испытания:
120 сек × 89 Вт ÷ 3600 = 2,97 Вт-ч.
Чтобы определить погрешность счетного прибора, выполняется расчет:
1000 × количество оборотов ÷ постоянную величину, указанную на лицевой панели счетчика. Подставив имеющиеся значения, получаем:
1000 × 10 ÷ 3200 = 3,13 Вт-ч
Погрешность = (2,97 – 3,13) ÷ 3,13 × 100 = -5 %.
Это незначительная погрешность. Она находится в допустимом пределе. Допускается отклонение, которое составляет 10 %. В представленном примере счетчик работает правильно.
Этапы проверки счётчиков электроэнергии на дому
Первое, на что обращают внимание при проверке прибора учёта электроэнергии, – правильность его подключения. С помощью визуального осмотра счётчик проверяют на отсутствие дополнительных подключений и нарушения соединения
О неучтённом потреблении электроэнергии могут свидетельствовать:
- наличие в счётчике отверстий, которые не предусмотрены заводом-изготовителем;
- нарушения в креплении стекла прибора учёта;
- наличие непредусмотренного подключения;
- наличие ослабленного винта подключения.
Любой из этих признаков говорит о том, что нарушаются правила пользования счётчиком и электроэнергией пользуются незаконно.
На следующем этапе проверяющий вычисляет самоход. Термин «самоход» применяется для обозначения ситуаций, при которых диск прибора учёта вращается без нагрузки.
Затем проверяется передаточное число прибора учёта. Передаточный коэффициент означает число оборотов диска или миганий электронного индикатора при потреблении одного киловатта энергии.
Следующий этап – выявление погрешности измерений прибора учёта. Его проводят одним из трёх способов:
- токоизмерительными клещами;
- мультимером;
- электроприбором.
Если проверка счётчика выявит погрешность измерений свыше 10 %, прибор придётся заменить.
Последнее, что нужно сделать при проверке ПУ – определить его намагниченность, так как в определённых условиях магнитное поле может не только тормозить, но и разгонять диск, что увеличит размер счетов за потребляемую электроэнергию.
Доступные методы проверки измерительными приборами
Для того, чтобы узнать нагрузку на сеть, можно воспользоваться:
Токоизмерительными клещами. Для того чтобы проверить правильность показаний электросчётчика, измерьте клещами на клемме №2 силу тока, при этом электроприборы должны быть включены.
Далее следует сделать замер напряжения. Путём вычислений рассчитайте мощность тока. I * U = P (Вт) Запишите время (в секундах), которое нужно, чтобы произошло 10 вспышек на импульсном счётчике или 10 полных оборотов на дисковом.
Далее, умножаем мощность (P) на (t), в результате получится работа тока (W) в Джоулях. Делим работу тока на 3600 (W/3600), результатом станет реальная работа (А1 Вт/ч).
Если счётчик трёхфазный, необходимо посчитать мощность на всех фазах отдельно, затем сложить полученные результаты, далее повторить те же вычислительные действия, как и с однофазным счётчиком.
Затем посчитать: А2 = 3600n/r. А2 – это расчётная работа, n – принятое вначале число оборотов (у нас 10) пройденных за засечённое время, которое было использовано для расчета А1, r – передаточное число, его указывают на счётчике.
Мультиметром. Провести проверку силы тока и измерить напряжение, так же как и токоизмерительными клещами, сделать необходимые расчёты. Точность показаний у этого прибора несколько ниже, но и стоимость меньше.
Электрическим прибором. Можно воспользоваться обычной электрической лампочкой с известной мощностью (P) (например, 100 Вт = 0,1 кВт) и секундомером. Отключить все приборы, питающиеся за счёт электричества в доме. Включить только лампу накаливания и записать время, за которое счётчик сделает 10 оборотов диска или 10 раз мигнёт индикатор (для импульсного счётчика).
Затем время (t) поделить на 10 (количество оборотов), в результате мы узнаем время необходимое для 1 полного оборота счётчика.
Далее нужно применить формулу: E = (P *T *r/3600 – 1)*100, где r – передаточное число (указывается на счётчике). В итоге получится (E) – погрешность в измерении счётчика, измеряется в процентах. Если E > 10%, правильная работа счётчика под сомнением.
Когда следует проверять
Проверять прибор учета следует в случаях, если в его работе есть нарушения, а именно замечен сильный рост потребления или же, наоборот, резкий спад. С экстренной проверкой не стоит затягивать, быстрая реакция в этом случае позволит избежать серьезных штрафов и проблем. Также проверка должна осуществляться при подключении какого-либо нового оборудования, если расход энергии при этом остался таким же, как и был. И еще одна ситуация – это снижение реального потребления, если счетчик при этом никак не изменил своих показателей.
Также электрический счетчик проверяют один раз в течение каждого года. Такие своевременные проверки также могут помочь избежать серьезных проблем.
Описанные ситуации вам знакомы? Тогда стоит воспользоваться простыми советами о том, как проверить электросчетчик самостоятельно. В ходе тестирования устройство будет проверено на самоход и погрешность. Понадобится секундомер, мультиметр, лампочка на 100 Вт и калькулятор.
Способы проверки правильности работы двухфазного электронного счетчика
Плату за электроэнергию потребители производят по показаниям электросчетчиков. Однако известны случаи, когда приборы учета электричества по ряду причин дают сбои. Проверить, правильно ли работает ваш энергосчетчик, можно самостоятельно, без вызова на дом специалиста энергоучастка.
Проверка электросчетчика – это выявление возможной разницы между реальными показаниями и показаниями, которые списываются с табло прибора.
Каким образом можно проверить, правильно ли работает двухфазный электронный счетчик:

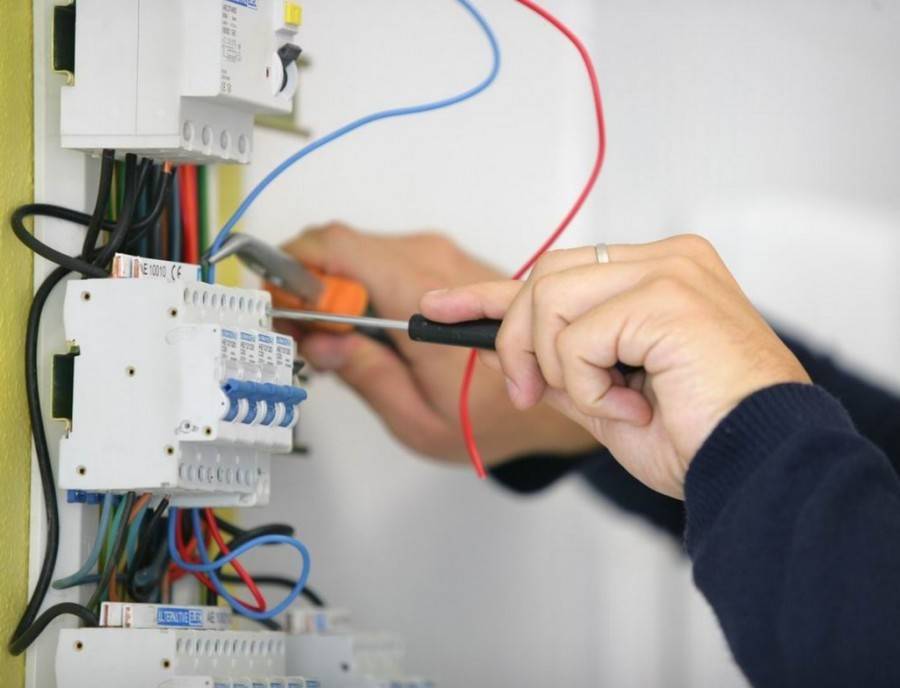

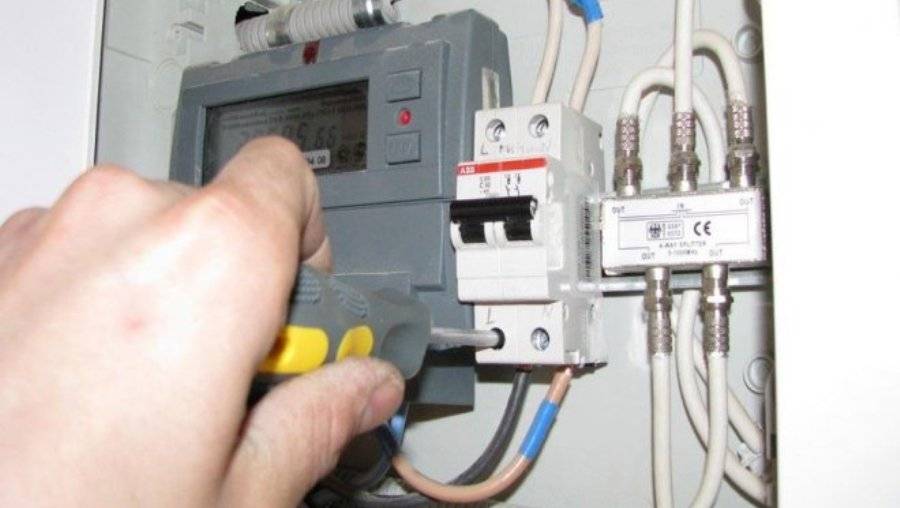

1 способ – самый важный – проверка правильности подсоединения счетчика
2 способ – самоход
Самоход – это способ поиска неисправности в работе прибора, когда лампочка светового указателя двухтарифного электронного счетчика начинает непрерывно сигналить при недоступности нагрузки на энергосеть и наличию в ней напряжения.
Проверить самоход правильно достаточно просто. Оставьте подключенным вводную и отсоедините питание всех отходящих от щитка коммутаты. Теперь необходимо внимательно проследить за работой электросчетчика – если самохода нет, то лампочка светового указателя электронного счетчика моргнет не более одного раза – счетчик работает правильно.
3 способ – энергопотребляющий прибор и секундомер
Отключаем от сети все электроприборы и включаем все выходящие из щитка автоматы. Для точности определения показаний счетчика используем обычную лампу накаливания с мощностью 100 Вт. Возьмем три лампы общей мощностью в 300 Вт. Энергосберегающие лампы использовать крайне нежелательно, т.к. они способствуют появлению сбоев в показаниях счетчика.
Подготовьте секундомер и при включенных лампах (300 Вт) засеките время интервала десяти сигналов лампочки светового указателя электронного двухфазного счетчика.
4 способ – число передачи
Число передачи – это то количество световых миганий, которые наблюдаются на протяжении одного часа при нагрузке в 1 кВт.
Измерение показаний электронного счетчика производится в соответствии со следующими единицами измерения – [имп/кВт*ч].

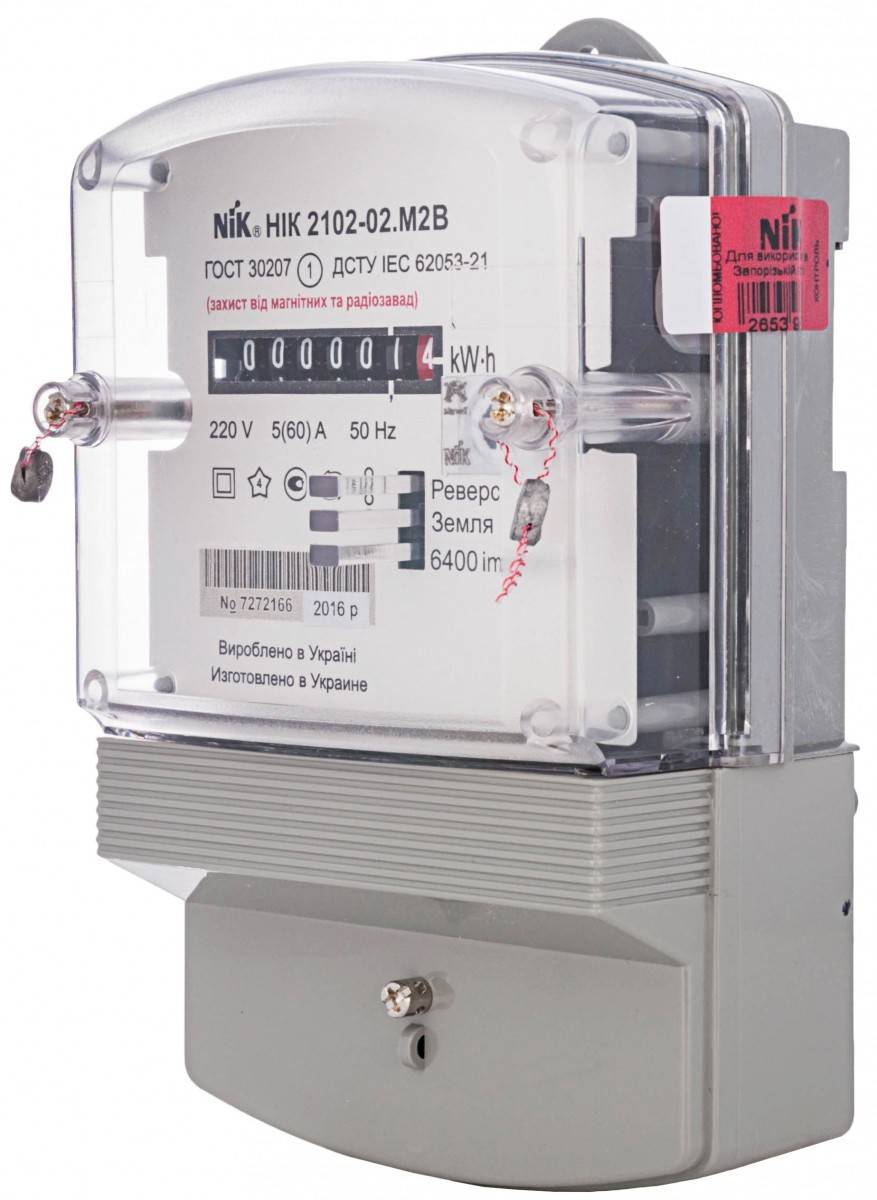

Посмотреть показания счетчика можно на его лицевом табло.
Это одни из наиболее простых и популярных способов проверки правильности работы счетчика системы «день-ночь». Существуют и иные методы – с использованием расчетных формул для выявления процента погрешности работы счетчика.
