Как пробить скважину для воды своими руками

Плюсы и минусы забивных скважин

Как и любой другой тип скважин, забивные источники, обладают своими преимуществами и недостатками.

Плюсы:

• дешевизна изготовления – если забить скважину своими руками, то конечная стоимость выйдет в пределах 5-7 тысяч рублей. А если воспользоваться услугами подрядчика, то 10-14 тысяч;
• простота конструкции и работ по обустройству – все работы можно провести самостоятельно;
• чистая вода – благодаря конструкции, в источник не попадает верховодка, поэтому, не смотря на малую глубину, из скважины поступает чистая вода;
• можно сделать на ограниченном пространстве, а для бурения не требуется спецтехника;
• срок службы колодца составляет порядка 30-ти лет;
• можно автоматизировать подачу воды;
• производительность составляет 1,5-3 м3\час.

Кроме того, для бурения не требуется специфического инструмента, а все работы проводятся очень быстро – реально управиться за один день.

Минусы:

• т.к. у иглы небольшой диаметр, забивную скважину не получится оснастить мощным насосом, поэтому есть ограничения по глубине залегания водоносного слоя;
• этот вариант скважин подходит для рыхлых и песчаных грунтов;
• если при забивании труба наткнется на крупный камень, работы, скорее всего, придется начинать заново.

Таким образом, абиссинские колодцы не лишены своих недостатков. Однако, благодаря своей дешевизне и простоте изготовления, они уже давно завоевали популярность среди домовладельцев. И если геологические условия благоприятны, забивной источник станет самым оптимальным вариантом для организации водоснабжения.

Типы скважин

Перед началом буровых работ следует изучить состав грунта на участке, чтобы хотя бы примерно представить свою будущую скважину.

В зависимости от особенностей пролегания водоносного слоя различают три вида скважин:

• абиссинский колодец;
• фильтровая скважина;
• артезианская скважина.

Абиссинский колодец (или скважина-игла) может быть устроен практически повсеместно. Пробивают его там, где водоносный слой залегает относительно близко к поверхности и приурочен к пескам.

Для ее бурения используют технологию забивки, которая не подходит для сооружения скважин других видов. Все работы обычно можно выполнить в течение одного рабочего дня.

Эта схема позволяет изучить особенности устройства различных скважин, чтобы лучше понять технологию их бурения и выбрать подходящий метод (кликните для увеличения)

Но дебит таких скважин невелик. Чтобы обеспечить дом и участок достаточным количеством воды, иногда имеет смысл сделать две такие скважины на участке. Компактные размеры оборудования позволяют без особых проблем устроить такую скважину прямо в подвале.

Обычно это песчаные грунты, которые хорошо поддаются бурению. Глубина фильтровой скважины обычно варьируется в пределах 20-30 метров.

На этой схеме наглядно представлено устройство фильтровой скважины. В нижней ее части необходимо установить фильтр, чтобы предотвратить попадание песка и ила в воду

Работы при хорошем раскладе отнимут два-три дня. Фильтровая скважина нуждается в хорошем обслуживании, поскольку постоянное присутствие в воде частичек песка и ила может вызвать заиливание или запесочивание.

Обычный срок эксплуатации такой скважины может составлять 10-20 лет. Срок может быть больше или меньше в зависимости от качества бурения скважины и ее дальнейшего обслуживания.

Артезианские скважины, они же скважины “на известняк”, самые надежные, поскольку водонос приурочен к коренным отложениям. Воду вмещают многочисленные трещины скальной породы.

Заиливание такой скважине обычно не грозит, а дебит может достигать примерно 100 куб.м/ч. Но и глубина, на которую предстоит провести бурение, обычно оказывается более чем солидной – от 20 до 120 метров.

• Скважину глубиной 10 – 15 м можно пробурить без привлечения буровиков и техники, используя несложный буровой инструмент.
• Вручную без проблем бурятся осадочные несвязные и пластичные породы. К первым относятся пески разной крупности, щебень, дресва, гравий, ко вторым – суглинки с супесями.
• Механизация ручного бурения позволяет значительно повысить темпы выполнения буровых работ. Ускорят процесс двигатели и подъемные устройства.
• Для бурения грунтов, различающихся по физико-механическим свойствам, потребуется разные снаряды и технологии. Чаще всего для устройства одной выработки применяется несколько буровых способов в комплексе.

Разумеется, бурить такие скважины сложнее, а времени и материалов на выполнение работ уйдет значительно больше. Профессиональная бригада может справиться с работами дней за 5-10. А вот если мы бурим скважину на участке своими руками, может понадобиться и несколько недель, и даже месяц или два.

Но усилия стоят того, ведь артезианские скважины могут без проблем прослужить полвека, а то и больше. Да и дебит такой скважины позволяет снабжать водой не только один дом, но и небольшой поселок. Только для устройства подобной выработки не подходят ручные методы бурения.

Физико-механические свойства грунтов также имеют большое значение при выборе метода бурения.

В ходе работ может понадобиться пройти самые различные пласты, например:

• влажный песок, который поддается бурению практически любым способом относительно легко;
• водонасыщенный песок, извлечь который из ствола можно только с помощью желонки;
• крупнообломочные породы (гравийные и галечниковые отложения с песчаными и глинистыми заполнителями), бурят которые желонкой или стаканом в зависимости от заполнителя;
• плывун, представляющий собой мелкодисперсный песок, перенасыщенный водой, вычерпать его можно только желонкой;
• суглинок, т.е. песок с обильными включениями глины, пластичный, хорошо поддающийся бурению шнеком или колонковым стаканом грунт;
• глина, пластичная порода, с бурением которого справится шнек или стакан.

Как узнать, какие грунты залегают под поверхностью, и на какой глубине находится водоносный слой? Конечно, можно заказать геологические исследования грунта, но это процедура не безвозмездная.

Бурение новой скважины на небольшом расстоянии от уже существующего сооружения может и не пойти по точно такому же сценарию, но скорее всего, будет очень похожим.

Выбираем скважину

Прежде чем решать, как пробурить скважину в домашних условиях, надо понимать, что вода бывает разная и соответственно разные скважины. Чем уровень залегания вод ниже, тем и затраты будут выше.
Но в то же время, чем вода находится глубже, тем более она качественная и пригодна для питья. Давайте рассмотрим разновидности скважин и после этого вы определите, что именно вам подойдет и как пробурить самостоятельно скважину.

Выбираем скважину

 Итак:

• Скважина на песок фильтовая. Такая конструкция состоит из трубы порядка 100 мм и погружается в грунт на глубину до 30-ти метров.Со стороны грунта на трубу крепится сетка их металла, которая служит в качестве фильтра. Срок службы скважины достигает 15-ти лет.
  Только в такой конструкции может быть и не качественная вода, она просто находится крайне не далеко от уровня земли и туда могут проникать не очищенные сточные воды;
• Артезианская скважина безфильтровая. Глубина которой может достигать 100 метров, н и вода здесь будет более качественная. Срок эксплуатации достигает до 100 лет.

Теперь перейдем к вопросу, как в колодце пробурить скважину.

Разновидности скважин

Мелко трубчатый колодец или (Абиссинская)

Простейшая скважина

Такая скважина имеет глубину от 8 до 13 м. Главное отличие её от колодца состоит в том, что в воду не попадают верхние слои грунтовых вод, посторонние загрязняющие примеси.

Скважина на песок

Схематическое изображение

• Эта скважина имеет конструкцию в виде трубы, заглубленной шнековым способом на 20 – 30 метров в почву.
• Конец трубы имеет множество отверстий, окутан нержавеющей сеткой. Конечный участок трубы с отверстиями (фильтрационная зона) погружают в песок, состоящий из крупной фракции и галечный примеси.
• Дебит такой скважины с легкостью покрывает расход воды на дачном участке или небольшой усадьбе с двумя – тремя местами забора воды.
• Такие конструкции могут служить до 5 лет, если их использовать периодически, при регулярной эксплуатации до 10 – 15 лет.
• Заиленную скважину промывают, пробуривают рядом новую шахту.

Артезианская

Схематическое изображение

Если на соседних делянках есть скважины такого типа, значит, в вашей местности водоносный горизонт может быть расположен в известняковом слое. С целью обнаружения глубины залегания воды заказывают экспериментальную скважину. Зачастую делают это в складчину, так как бурение артезианских скважин требует значительных финансовых затрат.

С помощью такой скважины можно добыть воду, которая залегает на глубине до 200 м. Она способна обеспечить не один загородный или дачный дом. Прослужит артезианская скважина как минимум 50 лет.

Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы

Типы насосов. Установка

Существует множество разновидностей насосов, рассмотрим наиболее часто употребляемые насосы в скважинах для воды:

• Есть две разновидности – ручной и электрический. Кстати, хорошо бы было иметь оба типа (для резерва, в случае отключения электричества)
• Электрический насос устанавливается в самом начале скважины
• Если насос установлен на поверхности, то выкачка подземных вод возможна с глубины лишь до 9 м

Схема обвязки поверхностного насоса

• В случае залегания воды на глубине 10 – 12 метров, делают приямок и погружают насос в приямок.
• Такой подход даст возможность осуществлять забор воды с глубины 11 – 12 метров.
• Чтобы выкачивать воду из более глубоких слоев, нужен насос погружного типа.

Такой насос погружают в скважину, он выдавливает воду наружу под давлением

Перед тем, как ввести скважину в эксплуатацию, возьмите пробы воды на анализ

При включении электрического насоса, в корпус должна быть залита вода, только после этого электродвигатель включают, открывают вентиль для подачи воды в водопроводную систему.

Как залить свайный фундамент своими руками: пошаговая инструкция

Способы бурения своими руками

Есть несколько способов, с помощью которых можно добраться до водоносного слоя:

• шнековый бур – по мере углубления в толщу земли его наращивают новыми секциями металлической трубы;
• желонка – приспособление с острыми зубьями на конце и клапаном, препятствующим высыпанию земли обратно в шахту;
• с помощью размывания грунта – гидравлический способ;
• «игла»;
• ударно-канатный способ.

Используя технологию шнекового бурения, можно вырыть скважину глубиной до 100 метров. Вручную это сделать сложно, поэтому используют стационарные электрические установки, а бур наращивают новыми секциями по мере углубления. Периодически его поднимают, чтобы высыпать грунт. Чтобы стенки не осыпались, вслед за буром укладывают обсадную трубу.

Если бур нельзя нарастить, к его основанию прикрепляют желонку с острыми краями и бур ввинчивает ее еще на несколько метров глубже. Далее трубу поднимают и высыпают скопившийся грунт.

Работу с помощью шнека можно выполнить на мягкой почве. Каменистая местность, глинистые отложения и плауны не пригодны для такого способа.

Желонка – это металлическая труба с припаянными на конце зубьями из твердой стали. Чуть выше в трубе находится клапан, который перекрывает выход грунту при подъеме устройства с глубины. Принцип работы простой – желонку устанавливают в нужном месте и вручную поворачивают, постепенно углубляя в почву. Способ занимает больше времени, чем использование электрического оборудования, но он экономный.

Устройство требуется периодически поднимать и высыпать землю из трубы. Чем глубже уходит труба, тем тяжелее ее поднять. Вдобавок прокручивание требует применения грубой силы. Чаще всего работают несколько человек. Чтобы грунт легче поддавался бурению, его размывают водой, заливая ее сверху в трубу с помощью шланга и насоса.

Ударно-канатное бурение — наиболее старый метод, который используется по сей день. Принцип заключается в опускании металлического стакана в обсадную трубу и постепенное углубление скважины. Для бурения нужна станина с закрепленным тросом. Способ требует времени и частых подъемов рабочей трубы, чтобы высыпать грунт. Для облегчения работы применяют шланг с водой, чтобы размыть почву.

Способ «игла» для абиссинской скважины: при опускании трубы происходит уплотнение грунта, поэтому он не выбрасывается на поверхность. Для проникновения в почву нужен острый наконечник из ферросплавных материалов. Сделать такое устройство в домашних условиях можно, если водоносный слой расположен неглубоко.

Способ отличается дешевизной и небольшими затратами времени. Недостаток заключается в том, что для обеспечения частного дома водой такой скважины будет недостаточно.

Выбираем тип скважины

При выборе скважины исходите не только из возможностей, но и из целесообразности. Возможности бывают двух типов: это природные ресурсы и финансы. В первом случае нужно ответить на вопрос – а есть ли здесь вода, во втором – сколько стоит её добыть.

Следующая стадия – это определение типа скважины. Дешевизна скважины своими руками состоит только в том, что не надо платить за наёмный труд и покупку специального оборудования. Однако в бурение скважины придется вкладывать собственный труд, время и расходы на частичное приобретение инструмента. Так что подумать об экономии всё же придётся.

Если скважина нужна только для полива растений и содержания небольшого дачного дома , то достаточно абиссинского колодца. Если дом предназначен для круглогодичного проживания большой семьи, то необходима, как минимум, скважина на песок, а лучше – артезианская. Выбрать последний вариант придётся если расход воды должен превышать 10 м3 в час.

При бурении артезианской скважины придется по-потеть, но она может обеспечить водой несколько домов. Для её бурения, обустройства и эксплуатации есть смысл объединить усилия нескольких домовладельцев. Заключайте договор, формируйте общий бюджет и пользуйтесь общей водой.

Что касается запасов и глубины залегания воды, то о них можно узнать из специальных карт и результатов гидрологических исследований. Данные о гидроресурсах обычно есть в органах муниципальной власти. Кроме того, нужно оценить степень загрязнения грунта, и выяснить расположение источников вредных выбросов. Это не актуально только для артезианской скважины – обычно на такую глубину загрязнения не проникают.

С точки зрения загрязнений наибольшей опасности подвергается вода, добываемая с помощью абиссинского колодца. Она может загрязняться от ближайшего септика, в неё даже могут попадать пестициды, используемые в саду и огороде. По этой причине воду из абиссинского колодца чаще всего используют для полива и других хозяйственных нужд.

После того, как определились с природными возможностями своего земельного участка, оценили фронт работ по разным типам скважин, соотнесли всё это с финансовыми возможностями, можно определиться с типом скважины и приступать к работе.

Что такое забивной колодец

Вообще, существует несколько названий этого типа источников – забивная скважина, абиссинский колодец и скважина игла. Все эти термины обозначают одно и то же. По сути, этот источник представляет собой отрезок тонкой трубы с острым наконечником и фильтром на конце. Он забивается в грунт до первого водоносного слоя, обычно это песчаник.

При этом в конструкции не предусмотрена дополнительная обсадная труба – буровая штанга, одновременно является и обсадной колонной. Фактически, при бурении источников на глубину до 10-15 метров, абиссинские колодцы считаются самым эффективным решением.

Сама труба имеет диаметр 1-1,5 дюйма, а для выкачки воды, она оснащается специальными вакуумными насосами, т.к. из-за малого диаметра трубы, в нее не получится опустить погружное устройство. Однако, у этих устройств есть одно ограничение – они могут поднять воду с глубины до 8 метров. Поэтому, если водоносный слой расположен ниже, забивную скважину сделать не получится.

Схема устройства забивной скважины

Конструкция

Одно из главных достоинств абиссинского колодца перед другими видами скважин – это простота его конструкции.

Он состоит из таких элементов:

• заостренный наконечник – так называемая игла, служит для облегчения проходки грунта;
• фильтра – располагается после наконечника, через него вода поступает внутрь трубы;
• основная труба – это отрезки стальной или пластиковой трубы диной 1,5-2 метра. Для соединения между собой, на них делается резьба;
• уплотнители – используются в местах стыка участков основной трубы;
• насос.

Получается, что в конструкции нет никаких специфических или недоступных элементов. Насос может быть либо электрическим, либо ручным. Кстати, если совместить оба этих варианта, можно застраховать скважину на воду от пропажи электричества.

Скважина внутри дома

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

• Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
• На чердаке может быть установлен водонапорный бак
• Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
• Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
• Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
• В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ

Отделка прихожей декоративным камнем: виды отделочного камня, обустройство своими руками (100+ Фото & Видео)

1 Колонковый способ бурения

Бурение скважины колонковым способом выполняется с применением специального оборудования, в обиходе имеющего простое название – «стакан». Стакан представляет собою стальную трубу, нижний край которой оборудован заточенной режущей кромкой (это может быть как заточенный оголовок самой трубы, так и приваренная к ней коронка с резцами).

В землю стакан вворачивается как обычный бур – по спиралеобразной траектории, при этом, при проходке 0.5-1 метра земли он вынимается на поверхность, для очистки внутренней полости трубы от разбуренной породы.

Сверху буровой трубы монтируется специальный соединительный элемент, чаще всего он  выполняется в форме обычного резьбового соединения, к которому будут крепиться буровые штанги. Наращивание колонковой трубы буровыми штангами осуществляется после того, как размер скважины достиг размера 1\3 длины трубы.

К верху стакана крепится штанга, и проходится ещё 1-1.3 метра земли. В эксплуатации не распространены буровые штанги длиною свыше полутора метра, так как чрезмерно длинные конструкции, в силу своего веса и габаритов, неудобны в использовании. Следующая штанга резьбовым соединением монтируется на предыдущую – таким образом наращивание буровой колонны выполняется до тех пор, пока не будет достигнут водоносный горизонт.

Чем глубже в грунте находится колонковая труба, тем более сильное давление оказывает на неё порода. Учтите, что в случае  поломки колонны внутри скважины достать из шахты её элементы будет очень проблематично. Чтобы избежать разрыва колонны необходимо постоянно контролировать надежность резьбовых соединений на предмет отсутствия люфтов.

Начало бурения скважины своими руками — применение бензобура

Главным достоинством, которое обеспечивает колонковая технология, является идеально ровная форма скважины. К недостаткам можно отнести большую трудоемкость процесса, так как вращать внутри грунта трубу намного сложнее, чем шнек.

1.1 Ударно-канатный метод (желонирование)

Данная технология к классическому бурению имеет весьма косвенное отношение. Как и в колонковом методе, тут используется полая труба (материал, из которого она изготавливается, зависит от типа грунта: для мягких грунтов подойдет изделие из толстой стали, для твердой породы – тяжелая бетонная труба). На нижней части трубы находится режущее приспособление («клыки»), которые пробивают грунт и захватывают его внутрь цилиндра.

Желонка роняется в скважину с высоты 2 метра, для этого строится специальная тренога, к ней труба крепится с помощью троса,  с помощью которого в дальнейшем извлекается из скважины. Для очистки внутренней полости трубы от шлама (земли), в ней вырезается отверстие на расстоянии 50 см от нижнего края.

Для того чтобы почва лучше поддавалась «пробивке», в скважину заливается обычная вода, либо глиняная смесь, для размягчения грунта. По завершению бурения она вычерпывается с помощью специального ковша.

Для бурения скважины ударно-канатным способом, на практике, требуется как минимум 4 человека. Поскольку сама по себе желонка и так достаточно тяжелая конструкция, а её ещё необходимо вытягивать на поверхность полностью забитую землей, желонирование является очень сложным процессом, который требует затрат большого количества сил и энергии. Именно по этому, для самостоятельного бурения источника на воду лучше выбрать шнековый метод.

1.2 Бурение шнековым способом

Технология шнекового бурения является оптимальным вариантом для создания неглубоких скважин своими руками.  Название метод получил от вида оборудования, которое используется для разрушения грунта – шнека. Шнек является винтообразной конструкцией, которая ввинчивается в землю и при вынимании на поверхность забирает с собой разбуренную породу.

Самодельная буровая установка

Шнек состоит из двух основных элементов: штока – центральной оси, к которой крепятся лопасти, и самих лопастей – которые расположены по всей длине конструкции под определенным углом друг к другу.

Для облегчения бурения используется вода, которая заливается внутрь скважины для размягчения почвы.

Единственным недостатком бурения шнеком является то, что лопасти при извлечении конструкции на поверхность могут терять часть разрыхленного грунта, который придется повторно изымать из скважины. Несмотря на это, данная технология обладает одним ключевым достоинством, которое делает её предпочтительней вышеперечисленных методов: шнек, при небольших трудозатратах, обеспечивает максимальную эффективность бурения.

Определение места бурения скважины

Постоянное наличие воды на дачном участке можно обеспечить при условии правильного определения месторасположения скважины. Стоит учесть, невозможно сделать скважину на участке в любом удобном месте. При отсутствии собственных знаний рекомендуется привлечь к работе специалистов, которые с помощью специального оборудования обследуют участок и определят правильное расположение колодца.

Также следует знать, что место для бурения скважины должно располагаться с учетом объектов, которые уже построены на участке или будут возведены в дальнейшем. Нельзя забывать о соседях и их постройках. Кроме того расположение скважины должно быть удобным для проведения плановых и внеплановых ремонтов источника водоснабжения.

Основной задачей бурения скважины можно назвать получение постоянного источника чистой воды, которую можно использовать для полива насаждений и для приготовления пищи

По этой причине при решении вопроса, как пробурить скважину ручной техникой, важно не допустить засорения скважины.

Качественный результат можно получить при соблюдении следующих санитарных норм, правил и требований:

• Скважина должна располагаться на расстоянии не меньше 5 метров от жилых строений.
• От источника воды до свалки, выгребной ямы или места складирования навоза необходимо установить расстояние от 50 до 100 метров.
• Кладбища и промышленные предприятия могут находиться не ближе 300 метров.

При решении задачи, как сделать скважину для воды своими руками, не рекомендуется выбирать место вблизи автомобильных дорог и парковок, чтобы предотвратить воздействие интенсивной вибрации на обсадную трубу.

Визуально определить неровности практически невозможно, поэтому перед бурением требуется провести топографическую съемку участка. Если такая возможность отсутствует, то пред бурением скважины вручную можно самостоятельно определить низкие точки. Для этого после дождя осматривают участок и отмечают места скопления воды.

Вопрос, как пробурить одному скважину своими руками, возникает очень редко. В большинстве случаев бурение скважин выполняют с помощью буровой установки, которая расположена на большегрузном автомобиле. Кроме того бурение предполагает использование большого количества воды, которую также подвозит большой автомобиль. Следовательно, перед непосредственным выполнением буровых работ необходимо обустроить подъезд больших машин и обеспечить беспрепятственное маневрирование рабочего транспорта. Люди, знающие, как бурится скважина, предупреждают, что буровая установка оснащена мачтой, выдвигающейся на 10 метров в высоту, поэтому помех в радиусе ее действия не должно быть.

Где бурить

Чтобы затраты на буровые работы были минимальными, нужно определить место, где должна быть скважина. Для питьевых источников действует несколько правил:

1. До ближайшего строения не менее 30 метров.
2. От потенциальных источников загрязнений (дорога, выгребная яма, производственный цех и т.д.) не меньше 100 м.

Но и это не все, что нужно учитывать, когда требуется пробурить скважину на воду. Себестоимость и временные затраты напрямую зависят от глубины залегания грунтовых вод. Поэтому перед тем как бурить, нужно узнать, где вода подходит максимально близко к поверхности. Это можно сделать несколькими способами:

1. Анализ растительности на участке. Определите, какие культуры произрастают массово. В интернете есть каталоги, в которых указана длина корневища. Это и есть глубина ближайшего пласта с водой.
2. Рамки и маятники. Этот метод не отличается особой точностью, хотя сторожилы утверждают, что раньше место для колодца определяли именно так. Здесь нет никакой магии. Лозоходец следит за отклонениями рамки или маятника, и делает выводы.
3. Геологическая разведка участка. Самый точный метод. Недостаток – необходимость тратить деньги на пробное бурение. Нужно нанять специалистов, которые изучат срез и определят, где вода подходит к поверхности земли на минимальное расстояние.

Но есть не менее эффективный способ – поговорить с соседями. Они расскажут, поднимается ли вода в период паводков, затапливает ли она подвалы. А если на смежном участке имеется колодец или скважина, можно ориентироваться на их глубину. Расхождения будут, но незначительные.

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

• ударное;
• вращательное;
• смешанного типа.

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

• хорошая скорость;
• нет необходимости промывки;
• уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

Роторный способ бурения

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

Используя данную технологию, можно разрушить практически любую по твердости породу. Это дорогостоящий способ, применяется для артезианских скважин.

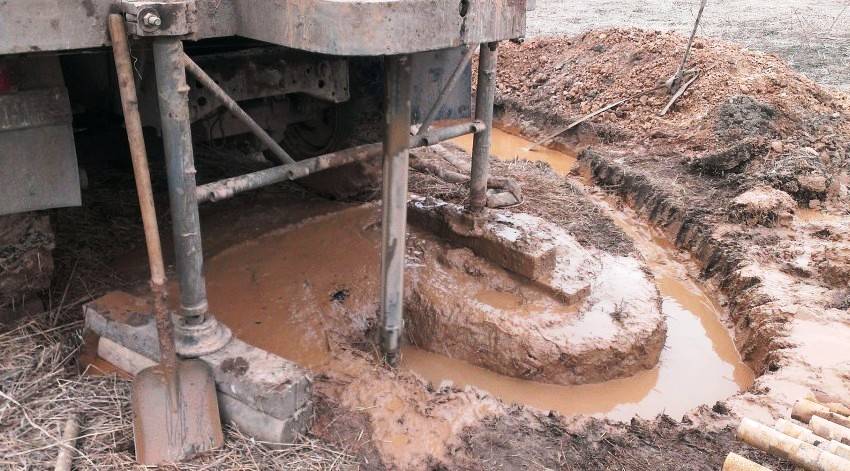

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

• мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
• долговечность пробуренной скважины (прочность стенок);
• возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

• Механическое;
• Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

• Ударно-вращательный метод;
• Ударный;
• Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
2. Лопатой выкапывают небольшое углубление для бура.
3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

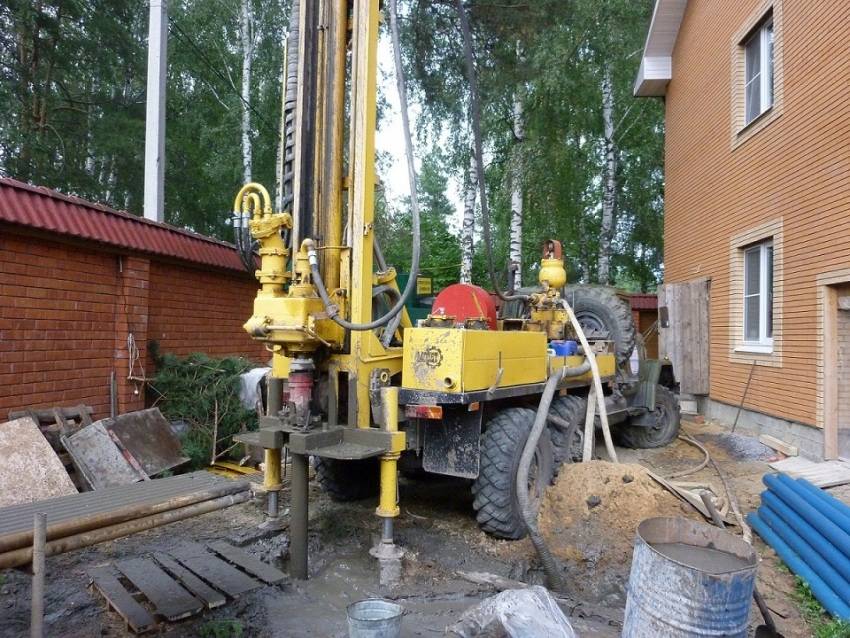

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При  желании самостоятельно применить ударно-канатную технологию, потребуется:

• Прочный канат;
• Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
• Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
3. К верхней части стакана крепят трос.
4. Регулируя трос, стакан быстро отпускают на место пробоя.
5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.
