Укладка водяного теплого пола под плитку своими руками

Особенности монтажа плитки

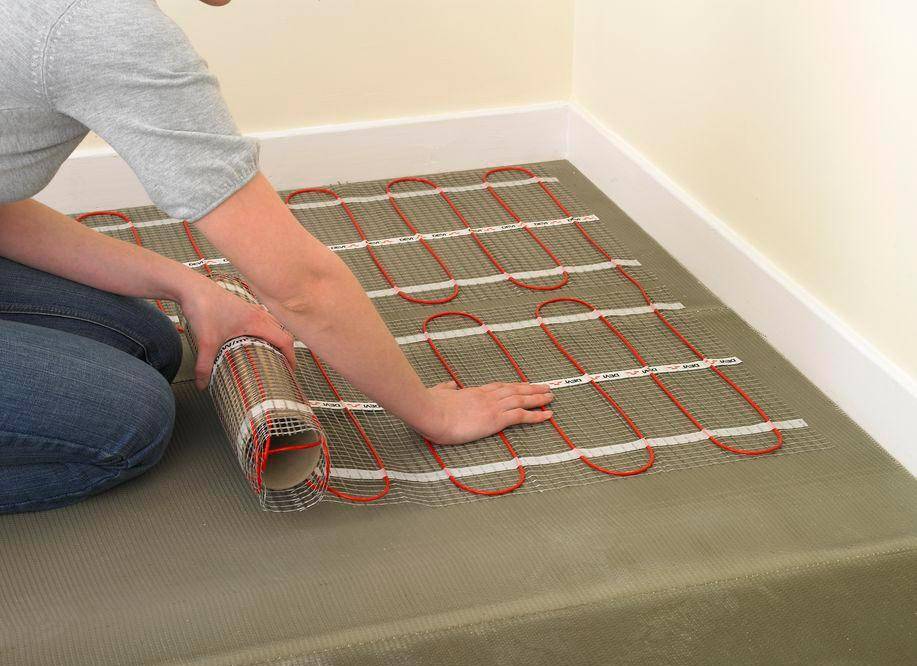

Если использованы в работе «маты» из сверхтонкого кабеля, кладут плитку как обычно, но используют для этого специальный клей. При его выборе, чтобы не было проблем в работе, лучше приобретать продукцию известных марок.

Далее примерно размечают поверхность, чтобы решить, как лучше делать монтаж плитки, чтобы на видных участках находились целые элементы, а на скрытых – резанные. Затем подготавливают клеящий состав.

Начинают работу с угла, который дальше всего расположен от двери. Клей при помощи шпателя наносят сверху нагревательного мата. Делать это надо аккуратно и тщательно, чтобы клей заполнил пустоты. Клеящего вещества должно быть столько, чтобы толщина его слоя над греющим элементом не превышала 0,5 см.

После этого по углам устанавливают пластиковые крестики. Они необходимы, чтобы контролировать размер щелей. Каждую уложенную плитку проверяют, ровно ли она лежит, в том числе и по горизонтали. При выявлении неровностей плитку смещают применяя пластиковые колышки.

Затем укладывают второй и третий плиточные элементы так, чтобы они размещались с разных сторон первого. Снова проверяют ровность укладки. Так закладывают всю поверхность, проверяя, насколько правильно уложен каждый элемент.

Для обрезки плитки используют плиткорез. Если данного инструмента нет, можно применить болгарку, а стеклорезом работать не стоит – он плохо режет напольную плитку.

После завершения монтажа плитки, не вынимая крестики, так оставить все до тех пор, пока клей не высохнет. Сколько дней на это понадобиться, можно узнать в инструкции, которая имеется на упаковке. Чаще всего это 24 часа. Финальная работа заключается в нанесении затирки на швы при помощи шпателя.

Работа завершена. Остается подождать несколько дней – это время необходимо, чтобы клей мог полностью высохнуть и приобрести максимальную прочность. После этого включать теплый пол уже можно. Делать это до того момента, пока засохнет клей нельзя – это может привести к образованию пустот, что чревато некачественной работой нагревательного кабеля.

Если теплая система состоит из одно- или двужильного кабеля, сверху необходимо заливать стяжку из цемента и песка. В результате этого пол станет выше на 3-5 см, плюс 1 см толщины плитки. При укладке сверхтонкого кабеля эта цифра будет гораздо меньше – всего 1,5 см.

Заливка стяжки бетоном

Проверив правильную установку системы, начинаем заливку стяжки бетоном. Для заливки подойдут:

  • цементно-песчаный раствор;
  • полусухая смесь.

Стоит воздержаться от использования для стяжки бетона со щебнем или гравием.

Толщина бетонной стяжки должна получиться минимум 4,5 см от верхнего края трубы. Испытательное давление при заливке будет 6 бар. Когда пройдёт 3 суток, давление можно снизить до рабочего, но подачу тепла в трубы начинать пока рано. На высыхание стяжке требуется 20–28 дней.

Эластичность и прочность материала можно увеличить, добавив пластификатор или полипропиленовую фибру.

Видео о заливке стяжки водяного пола бетоном:

Инструкция по укладке плитки

Конечно, лучше доверить укладку плитки специалистам, но это сопряжено с большими финансовыми затратами. Поэтому при определенной подготовке и изучении правил, это дело станет под силу каждому.

Перед началом работы следует учесть такие моменты:

  • Теплый пол должен быть одного уровня с остальными поверхностями в доме.
  • Слой стяжки не должен быть менее одного сантиметра, иначе не происходит рассеивания тепла по всей поверхности плитки.
  • Электрический пол нельзя размещать под мебелью или накрывать чем-либо, если не соблюдать эти требования, все элементы очень быстро перегорят.

Этапы укладки плитки

Укладка плитки начинается только после полного завершения всех монтажных работ и фиксации элементов. Действия проводятся в следующей последовательности:


Поэтапная укладка плитки

  1. Развести клей согласно инструкции, нанести его на участок квадратом, стороны которого равны 4 керамическим плиткам, сложенным рядом.
  2. На тыльную сторону плитки при помощи шпателя накладывается слой плиточного клея.
  3. Аккуратно разместить плитку на поверхности, слегка прижав к полу в середине, каждый раз необходимо следить за ровностью укладки.
  4. Для соблюдения ровного шва между плиточными квадратами необходимо использовать пластмассовые крестики.
  5. Крестики можно удалить только после полного выравнивания поверхности.
  6. После высыхания фиксирующего состава можно приступать к затирке швов.

Перед началом работ необходимо внимательно ознакомиться с инструкцией по использованию клеевого состава. Главный момент – срок высыхания.

Пока клей не подсох можно удалить кривизну в укладке и вытащить крестик. После его полного высыхания, это сделать будет невозможно.

Для профессионального выполнения работ собственными силами понадобятся следующие инструменты и материалы:

Необходимые инструменты для укладки плитки

  • Клей, предназначенный для укладки плитки на теплый пол.
  • Затирка для швов.
  • Шпатель мягкий резиновый.
  • Шпатель металлический зубчатый.
  • Пластмассовые крестики.
  • Уровень.
  • Резак для плитки.
  • Керамическая плитка.

Покупая плитку, к площади покрываемой поверхности стоит прибавить 15%. Так как часть купленного объема пойдет в обрезку или бой.

При выборе цвета затирки, стоит отталкиваться от тона плитки. Затирка должна быть слегка темнее.

Пока все составляющие полностью не просохнуть, отопительную систему пола включать категорически нельзя. На полное просыхание уходит до трех недель времени.

Достоинства сочетания теплого пола и плитки

Монтаж обогревающей конструкции делает пол из плитки (керамической, метлахской) очень тёплым и комфортным в быту. К другим очевидным достоинствам укладки тёплого пола под плитку специалисты относят:

  1. Быстрое высыхание влаги на поверхности пола (например, после проведения влажной уборки).
  2. Сочетание постоянного обогрева и керамики полностью исключает риск развития патогенного грибка и других микроорганизмов.
  3. Комфорт и удобство для жителей дома. Такое напольное покрытие может использоваться в любой комнате: детской или взрослой спальне, кухне и столовой зоне, в коридоре или ванной комнате.
  4. Монтаж водяного тёплого пола под плитку своими руками довольно выгоден в финансовом плане, позволяя сэкономить семейный бюджет.

Керамика отличается хорошими практическими показателями: длительный срок эксплуатации, высокая прочность, устойчивость к воздействию влаги, моющих составов, дезинфицирующих средств. Особенностью также является абсолютная безопасность декоративного покрытия.

Подготовка схемы отопительного контура

Начало установки тёплого водяного пола начинается с подготовки чертежа. Ничего сложного в самостоятельном плане нет, для визуального отображения схемы пригодится обыкновенный лист офисной бумаги. На чертеже отображают следующие параметры:

  1. Общая площадь комнаты, в которой планируется монтаж водяного теплого пола своими руками.
  2. Предполагаемое расположение предметов мебели, оконных проемов и дверей.
  3. Схема укладки отопительных труб. На сегодня известно две схемы: «змейка» и «улитка». Какой вариант лучше выбрать, решать самому владельцу.

Существует также ряд требований, по которым производится укладка водяного тёплого пола под плитку:

Обратите внимание!

  • Эпоксидная затирка для плитки: плюсы и минусы, область применения, разновидности, как с ней работать (инструкция + фото)

  • Душевой поддон из плитки своими руками пошагово: инструкция, размеры, устройство, монтаж коммуникаций, виды конструкций, фото

  • Белая плитка в ванной комнате: 170 фото лучших идей и новинок дизайна плитки. Схемы раскладки и красивого сочетания

  1. Протяженность одного контура не должна превышать 1,2 метра для оптимального нагрева помещения.
  2. Магистрали имеют приблизительно одинаковый размер.
  3. Традиционно один шаг составляет 15 см.

Характеристики водяных тёплых полов

Какую систему подогрева полов выбрать – электрическую или водяную, решать заказчику, но знание достоинств и недостатков существующих напольных теплосистем облегчит правильный выбор.


Схема-пример подключения водяного теплого пола

Достоинства:

  • возможность монтажа своими руками;
  • широкий диапазон цен на материалы;
  • быстрый и равномерный прогрев помещения за счёт конвекции тепла всей поверхностью пола;
  • обусловленное особенностями конвекции отсутствие концентрации пыли на источнике тепла;
  • экономия 10-50% энергии (в зависимости от высоты помещения) за счёт меньшей передаче тепла потолку;
  • комфортность контакта с постоянно сухой и тёплой напольной отделкой;
  • меньший износ облицовки пола из-за отсутствия фактора истирания обувью;
  • комфортное и благоприятное для здоровья расположение слоёв воздуха без ощутимых перепадов температуры: тёплый слой внизу, прохладный – вверху;
  • отсутствие фактора электротравматизма.

Недостатки:

  • отсутствие гарантированной перспективы подключения к системе центрального отопления;
  • высокая цена независимой системы водяного подогрева пола;
  • дороговизна труб из материала с высоким коэффициентом теплопроводности (медь);
  • ограничения применяемого финишного отделочного материала (нецелесообразность применения ламината или линолеума).

Структура системы

Подобное устройство состоит из нескольких основных слоев, таких как:

  1. Трубы.
  2. Фольгированный слой, который выполняет функцию отражателя. В качестве настила используются специальные пластины с каналами для труб.
  3. Подложка, представляющая собой слой гидроизоляционного материала. Его установка производится непосредственно на грунт, подготовленный под стяжку. Для этого используется полиэтилен или рубероид. Если теплый пол в ванной под плитку укладывается без стяжки, то необходимо использовать гидроизоляционную мембрану.
  4. Укладка теплого пола водяного под плитку требует наличия сплошного основания. Если использование стяжки не предусматривается, то вместо нее используется гипсокартон или влагостойкая фанера. ГКЛ, как и натуральное дерево обладает высокими теплоизоляционными показателями.
  5. Слой утеплителя. Рекомендуется использовать маты из качественного пенополистирола или базальтовую вату. В случае течи очень быстро намокает и теряет свои первоначальные свойства.

Структура

От предполагаемой толщины конструкции монтаж теплого пола может осуществляться несколькими способами. Этот показатель будет зависеть от наличия фанеры или стяжки, габаритов труб и толщины используемого утеплителя. Минимальная толщина укладываемой стяжки составляет порядка трех сантиметров. В зависимости от места установки будет зависеть и толщина утеплителя.

Из чего состоит система:

  1. Котел. Один из самых бюджетных считается электрический, так как стоит несколько дороже. При этом самым экономически выгодным является использование газового оборудования. При выборе котла рекомендуется отдать предпочтение моделям, в которых топка полностью закрыта. Это поможет избежать попадания продуктов остаточного сгорания в жилые помещения. Вместо котла можно использовать имеющуюся дровяную печь.
  2. Коллектор. Технология укладки может подразумевать использование этого элемента при условии, что система является основным способом подогрева помещений. Один контур пола может прогреть не более 40 м площади. Для этого понадобится порядка 100 м трубы. В среднем в одном доме находится больше одного контура, каждый из которых необходимо подключить к коллектору, который позволит управлять ними по отдельности. Он состоит их нескольких гребенок, для обратных и подающих труб. В него врезаются другие элементы контроля, такие как регулировочные краны, клапаны, терморегулятор и манометр. Вся конструкция с легкостью помещается в небольшую нишу или шкаф, установленный на стене. От каждого контура проводится по несколько труб.
  3. Система насосов. Их кладут для того, чтобы обеспечить напольное покрытие необходимой воздушной циркуляцией. Ведь длина труб огромная, и никакого уклона для стоков нет. Он должен находиться между коллектором и котлом. При этом не стоит забывать и о фильтре, который бы очищал воду.
  4. Монтаж теплого водяного пола под плитку. Конструкция зачастую состоит из полипропиленовых или металлопластиковых труб, чье сечение не превышает 2 см. Она укладывается спиралью по всему периметру комнаты в виде витков. Дойдя до середины помещения, разворачивается в обратную сторону и укладывается обратка.

Схема устройств

Отличительные особенности

  • Керамическая плитка отлично сочетается с теплым полом водяного типа в санузлах, на кухне и в коридоре. Покрытие способствует равномерному распределению тепла.
  • Недостаток выражен в сложности монтажа системы, однако его компенсирует простота эксплуатации.
  • Водяной теплый пол отличается высокой сложностью монтажных работ. Для подогрева небольших площадей наиболее подходящим будет пленочный инфракрасный пол под плитку – его монтаж легко выполняется своими руками и толщина такого пола по сравнению с водяным будет значительно ниже.
  • При эксплуатации теплый водяной пол под плитку потребляет сравнительно небольшое количество электроэнергии по сравнению со стержневым или кабельным, даже в том случае, если для нагрева используется электрический котел.
  • Водяной пол, уложенный под плитку, по сравнению с электрическими полами прогревается в несколько раз быстрее.
  • КПД водяного пола больше, чем у инфракрасного или стержневого ввиду постоянной циркуляции теплоносителя по контуру. КПД усиливается благодаря способности плитки медленно отдавать тело.
  • Толщина стяжки водяного пола с плиткой – 6,5 см, наряду с этим электрические и стержневые системы практически не нуждаются в поднятии уровня и соответственно имеют меньшую толщину.
  • Водяной теплый пол, покрытый керамической плиткой в отличие от инфракрасного, может использоваться как основной источник отопления.

Выбирая плитку для теплого пола, следует обратить внимание на ее показатели износоустойчивости, водоустойчивости и прочности. Поверхность выбирается шероховатая – это способствует более эффективной теплоотдаче изделия. Может применяться виниловая плитка, толщина защитного покрытия которой равна 0,2-0,3 мм

Кроме того, виниловая плитка стоит меньше керамических аналогов

Может применяться виниловая плитка, толщина защитного покрытия которой равна 0,2-0,3 мм. Кроме того, виниловая плитка стоит меньше керамических аналогов.

Выбирая плиточный клей, лучше обратить внимание на продукцию ведущих фирм. Это может быть клей Юнис, специально разработанный для теплого пола, Ceresit CM 11 или Кнауф, который отлично подходит для крепления даже крупногабаритных изделий. Читать также: Как получить разрешение на теплый пол в квартире

Читать также: Как получить разрешение на теплый пол в квартире

Плюсы и минусы

Тёплый пол в ванной под плитку, как и любая технология, имеет ряд недостатков и преимуществ. Некоторые уверены, что электрический пол может ударить человека током и что керамическая плитка будет препятствовать равномерному прогреву помещения, поскольку плохо проводит электричество. Если тёплый пол смонтирован правильно, никаких проблем он вызывать не будет.

Подробно рассмотрите каждый из них в таблице, приведённой ниже.

Плюсы тёплого пола в ваннойМинусы тёплого пола в ванной
Возможность равномерно прогреть помещение, а не только его верхние слои, и понизить уровень влажности воздухаНеобходимость установки специального оборудования под пол, чтобы была возможность обогревать помещение
Нагревательные маты и инфракрасные оборудования не представляют угрозы для организма человекаЧтобы установить тёплый пол в ванной, придётся разобрать плитку, даже если она была уложена совсем недавно
Уровень электромагнитного излучения крайне мал (для сравнения, у полов с подогревом ЭМИ ниже, чем у телевизора)Сложность установки без специального опыта (эту проблема решается, если подходить к задаче ответственно и чётко следовать инструкции)
Снижает уровень влажности в помещении
Полноценный контроль за уровнем нагрева

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

  • вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
  • требования к температурному режиму в обогреваемом помещении;
  • высота потолков;
  • наличие уклона у основания пола;
  • толщина укладываемых труб;
  • вид применяемых растворов;
  • конфигурация помещения;
  • роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

  • минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
  • оптимальную (среднюю) — толщина 5-7 см;
  • максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

  • 20 мм для смесей с самовыравнивающимся слоем;
  • 30 мм с армирующей сеткой под трубами;
  • 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

  • сильно завалено основание пола;
  • стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Подключение для использования

Совет
Когда тёплый пол заполнен теплоносителем, как и основная система, переводим трёхходовой клапан смесительного узла в минимальное положение.

Если на коллекторе есть расходомеры, распределяем потоки теплоносителя, учитывая длину контуров пола. Циркулярный насос при этом должен быть запущен. Расходомер оборудован шкалой расхода литров в минуту.

Например, производительность насоса = 500 л/час. Общая длина контуров составляет 500 м. На 1 м трубы нужен 1 л теплоносителя в час. При длине контура 120 м выйдет 120 л/час. 120 л ÷ 60 мин, получаем 2 л/мин требуется контуру. Выставляем на расходомере этот показатель.

У тёплого пола есть гидросопротивление, с которым может не совпадать производительность насоса, поэтому результат предыдущего расчёта может понадобиться немного занизить. Когда отрегулируем расходомеры, всё станет понятно. Есть вероятность, что на контурах придётся оставить показатели на 0,2 л/мин меньше расчётных.

Если расходомеров нет, а коллекторы заводские, на их клапаны накручиваем термоголовки, сервоприводы или колпачки с резьбой. В инструкции по настройке коллектора изучаем информацию о количестве оборотов для открытия каждого из контуров в зависимости от его длины и следуем этим указаниям.

При сборке коллектора своими руками и наличии на нём обычных вентилей для регулировки производим предварительную настройку с учётом уже известной длины каждого контура. После запуска системы проверяем температуру трубы, идущей к обратному коллектору, и регулируем её.

Для холодных или наименее прогретых контуров открытие вентиля производим больше, а для прогретых, наоборот, частично его закрываем. Регулировка выполняется постепенно: для прогрева стяжки каждый раз выделяем несколько часов. Продолжаем регулировку, пока контуры не прогреются равномерно.

Перед настилом напольного покрытия стяжку необходимо просушить. В начале сушки температуру входящего теплоносителя в пол равна 20 °C. Каждый последующий день её повышают на 5 °C, пока температура не сравняется с рабочей t° пола (средняя = 45 °C, но она зависит от вида и размера помещения). Постепенный прогрев позволяет стяжке равномерно просохнуть и защитить её от растрескивания.

Видео о подключении водяного пола:

Использование полистирольных плит

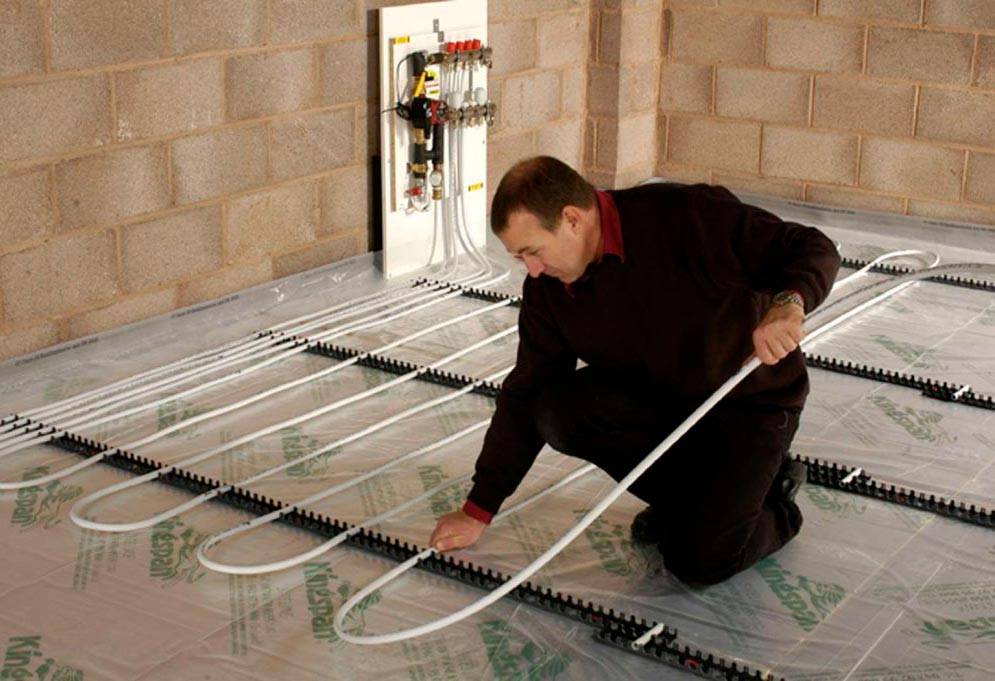

Трубопровод, по которому циркулирует теплоноситель, укладывают на полистирольные плиты. Они не пропускают влагу, устойчивы к высоким механическим нагрузкам, не деформируются при перепадах температур.

Для монтажа «тёплого пола» используют плиты, как с ровной, так и с перфорированной поверхностью. Основание может быть любым, бетонным или деревянным.

Покрытие необходимо выровнять. Если на поверхности отмечаются перепады 1 мм/1 пог. м, то её оставляют без изменений. В противном случае необходимо выполнить стяжку. Для этого используют бетонный раствор или смесь для наливного пола. Основание покрывают мастикой с влагоотталкивающими свойствами, закрывают утеплителем.

Деревянный пол обычно не отличается неровностями. Лаги проверяют на предмет трещин, поражения грибком. При необходимости повреждённые доски меняют на новые. Если неровности на полу большие, то выполняют стяжку, но без использования растворов. Пол выравнивают фанерой. Основание обрабатывают влагоотталкивающей пропиткой, закрывают теплоизоляционным материалом. Далее собирают «тёплый пол» без стяжки.

  • По нижней поверхности стен укрепляют демпферную ленту. Она необходима для компенсации расширения материалов, которое возникает при нагревании. Если на ленте нет клейкой поверхности, то для монтажа используют двойной скотч или саморезы; головки закрывают шляпками.
  • На подготовленную поверхность укладывают полиэтиленовую плёнку и полистирольные плиты. Производители предусмотрели замки для креплений. Швы должны находиться в шахматном порядке.
  • 1 ряд состоит из цельных блоков.
  • 2 ряд начинают с ½ блока.
  • 3 ряд – цельные плиты.
  • Рекомендуют выполнить разметку для трубопровода.
  • На месте монтажа укладывают теплораспределяющие пластины из алюминия. Они производятся в форме желоба. Высота желоба равна диаметру трубы 2-2,5 см для труб 16 мм, 20 мм.
  • В подготовленный контур укладывают трубу.
  • Магистраль закрывают покрытием из гипсокартонных листов. Они являются своеобразной стяжкой под ламинат и под облицовку мягкой фактуры.
  • Укладывают подложку под линолеум или для облицовки из древесины.
  • Тёплый пол монтируют без терморегулятора. Контролирующее устройство имеется в котле или в печи. Нагревательные приборы оснащены всей необходимой автоматикой.

Удобнее использовать перфорированные маты. На их поверхности находятся бобышки. Между ними легче укладывают алюминиевые пластины, выводить контур магистрали, выполнять изгибы трубы. При необходимости изменить положение жидкостного контура, можно перенести пластины и трубы на другое место.

Если поверхность полистирола ровная, то на ней, по разметке, вырезают контур; используют монтажный нож. В самодельный контур укладывают металлические пластины и трубу. Разметка должна быть точной. Исправить поверхность контура будет невозможно.
