Устройство гидрострелки
В продаже есть гидроразделители разной формы и размера. В любом случае устройство гидрострелки максимально простое. Независимо от конфигурации и габаритов прибора его конструкция соответствует определенным принципам. Также в продаже есть универсальные модели, объединяющие в себе коллектор и разделитель.
Разделитель имеет цилиндрический корпус, от которого отходят несколько патрубков. При желании его можно изготовить самостоятельно. Обычно гидроразделитель устанавливается вертикально, но это не обязательно. Такое расположение является классическим, потому что при вертикальной установке проще отводить газы и удалять нерастворимый осадок. В большинстве случае это сварная конструкция из металлических труб. Но такое устройство можно сделать из отрезков медных или полипропиленовых труб.
Совмещение коллектора отопления с гидрострелкой
Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.
Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.
Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.
Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.
Применение гидрострелки убережет котел от теплового удара
Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.
Монтажные выпуски предусмотрены для обвязки звездочкой:
- низконапорный контур теплых полов подключают снизу;
- высоконапорный контур радиаторов — сверху;
- теплообменник — сбоку, на противоположной стороне от гидрострелки.

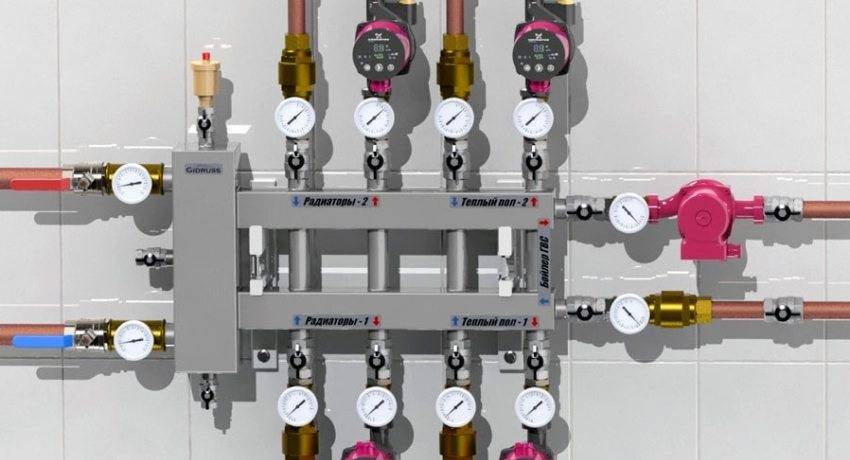

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:
Схема гидрострелки с коллектором
Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.
Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом)
Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе
Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

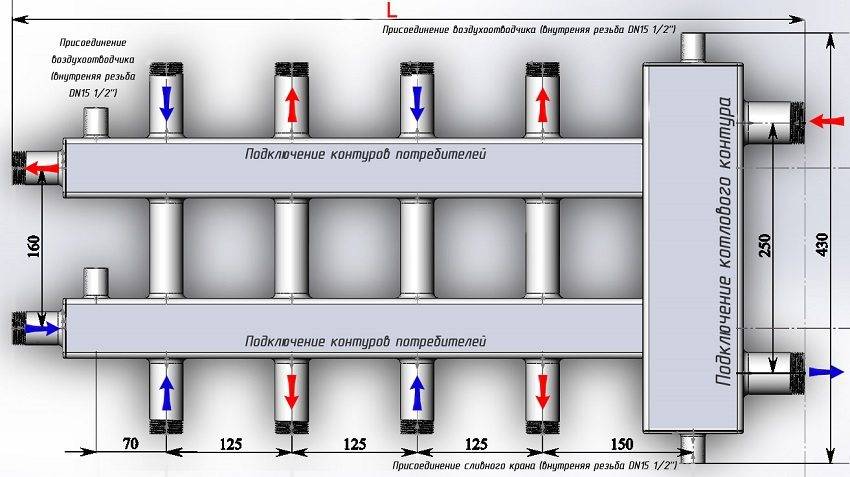

Размеры коллектора отопления с гидрострелкой
Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.
https://youtube.com/watch?v=sLsOysrbhb8
Достоинства
Подобные разграничители – это необходимый и полезный механизм, который имеет много плюсов:
- нет проблемы с нахождением величин насосного устройства;
- нет влияния друг на друга цепей котла и отопления;
- потребитель и генератор тепла имеют нагрузку только от своего потока воды;
- есть дополнительные места подключения (к примеру: расширяющего бака или отводчика воздуха).
Тепловой генератор на гидравлической стрелке создаст комфортную температуру при незначительных затратах на энергоносители. При правильном проектировании такой технологии вы сэкономите на газе около 20% и на электроэнергии до 55 %.
Устройства на гидравлических стрелках сейчас довольно широко используются. Их выбирают по специальным каталогам, при этом определяется ход воды и мощность.
Возможно, Вам будет также интересна статья о гидравлических стрелках Meibes.
Познавательную статью о гидрострелках марки Север читайте здесь .
Готовые гидрострелки обработаны специальной смесью, которая мешает проявлениям коррозии, уже имеет гидроизоляцию. Так что при возникновении проблем, проще обратиться и приобрести нужную гидрострелку. Это значительно сэкономит деньги и время.
Смотрите видео, в котором специалист подробно разъясняет особенности расчета гидрострелки для отопления:
Варианты отопления частного дома своими руками
Гидрострелка Север: устройство и принцип действия, критерии выбора оборудования
Финские печи для бань и саун: принципы разделения оборудования и характерные особенности производителей
Для чего нужна гидрострелка в системе отопления частного дома
На вопрос: «Зачем нужна гидрострелка в системе отопления?» можно ответить следующее. Главной целью установки этого аппарата в отопительную систему является разделение потоков жидкости внутри него, а также защита котлов и связанного с ними оборудования. Ниже приведем основные ситуации, в которых может понадобиться установка гидрострелки
в отопительной системе:
- Обычно гидрострелку устанавливают в помещениях площадью более 200 м2.
- В случае если необходимо создать более двух контуров в системе отопления с разным расходом теплоносителя. К примеру, пристыкованный элемент потребляет больше вещества, передающего тепловую энергию, чем тот, который идет от котла. В этой ситуации нужно либо увеличить мощность и циркуляцию в основном контуре, что будет экономически нецелесообразно, так как увеличит нагрузку на оборудование, либо установить гидрострелку для регулирования потока.
- В тех схемах отопления, в состав которых включены теплые полы, бойлеры и несколько контуров, гидрострелка уберет всякое негативное воздействие данных элементов друг на друга. Можно свободно отключать и подключать любую часть конструкции, не опасаясь нарушения баланса всей системы.
- В случае если от одного котла отходят несколько контуров, каждый из которых имеет циркуляционный насос. При таких обстоятельствах гидрострелка не допустит противодействия этих составляющих. Приборы будут работать мягко, равномерно распределяя теплоноситель, которого будет достаточно для каждого элемента.
- Гидрострелка незаменима при объединении нескольких котлов в одну систему отопления.
- В ситуации, когда необходимо оставить всю систему в рабочем состоянии, за исключением одного контура. Гидрострелка дает такую возможность и, следовательно, повышает ремонтопригодность всей системы отопления.
- В случае, когда оборудование подвергается перепадам температуры. При воздействии холодной жидкости на имеющий более высокую температуру прибор, последний может треснуть и выйти из строя. Наибольшую чувствительность к такому воздействию показывают чугунные батареи, теплообменники и так далее. Такая ситуация может случиться при аварийном отключении, запуске системы отопления, во время ремонтных работ. Гидрострелка не допустит возникновения теплового удара и сбережет важные части всей отопительной системы.
Помимо вышеперечисленных основных функций гидрострелки, она также имеет возможность очищать систему отопления от продуктов распада – окалины, грязи, ржавчины, песка и т.п. Для этого гидравлический разделитель оснащен краном в нижней своей части. Кроме того, гидрострелка может выполнять функцию воздухоотводчика, благодаря специальному клапану в верхней своей части. Следовательно, эти возможности гидрострелки напрямую влияют положительным образом на надежность и безопасность всей системы отопления.
Читайте материал по теме: Радиаторы отопления оптом с доставкой и гарантией качества
Использование
Обычно гидравлический разделитель устанавливают в следующих случаях:
- Если в доме большая, мощная система отопления с большим количеством радиаторов, но при этом с небольшим водяным контуром отопительного котла. Если такая система работает без гидрострелки, то, во-первых, ее очень сложно отбалансировать, если вообще возможно, во-вторых, создается большая нагрузка на насос котла отопления, что выводит его быстро из строя.
- Если система отопления комбинированная из нескольких контуров: батареи отопления, теплый пол, бойлер косвенного нагрева. В таких системах отопления без гидравлического разделителя при отключении одного контура может возникнуть разбалансировка системы отопления с резким повышением температуры теплоносителя. Это также неблагоприятно влияет на работу котла.
- При использовании в системе отопления двух и более отопительных котлов для увязки их в одну систему отопления.
Благодаря установке гидрострелки в систему отопления можно получить такие положительные изменения:
- Равномерный прогрев всех батарей системы отопления. При хорошей правильнойбалансировке можно установить оптимальный тепловой режим в отопительной системе.
- Согласованная работа контуров водяного пола, отопительных батарей и бойлера косвенного нагрева.
- Возможность удалять накопившуюся грязь и лишний воздух в системе отопления. С помощью спускного крана и автоматического воздушного клапана на гидрострелке можно удалять различный шлак из системы отопления.
- Можно согласовать работу двух котлов, при этомне используя сложное громоздкое оборудование.
Недостатки применения гидрострелки:
- Необходимость работать только на системах отопления с принудительной циркуляцией теплоносителя;
- Нужно устанавливать дополнительный циркуляционный насос на каждый контур.
Гидрострелку в системе отопления устанавливают строго вертикально, для того чтобы внизу собирался осадок, а вверху выходил воздух из системы отопления.
Гидрострелка своими руками
Гидравлический распределитель можно изготовить самостоятельно из труб подходящего диаметра, металлического бака и др. Понадобится лишь приварить патрубки, а также верхнее и нижнее дно.
Важно! Сварка должна быть на высоком уровне, чтобы внутрь не попал мусор. Поэтому обратитесь к профессиональному сварщику.. Пошаговое руководство:
Пошаговое руководство:
Рассчитайте диаметр труб, по приведенным выше формулам.
Составить схематический чертеж устройства. При этом учитывайте, что контейнер следуют разделить на несколько промежутков:Дистанция от дна к первому нижнему патрубку должна быть около 10-15 см, чтобы в нем собирался шлам;
Дистанция от верха к первой трубке сверху должна быть тоже около 10 см, для накопления воздуха.
Вход и выход верхних патрубков регламентирован температурным градиентом
Верхние трубки могут располагаться параллельно друг к другу или чередоваться. Важно! Если патрубки находятся на одной оси, то за счет прямого потока, отвод воздуха очень слаб, из-за чего возникают воздушные пробки.
Чем выше располагается патрубок верхнего вывода, тем больше температура поступающего потока. Важно! Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется.
Входная трубка вверху не должна быть в самой верхней точке, поскольку в устройстве не будет двигаться горячий поток и вода не сможет смешиваться.
Провести сварочные работы.
Проверить герметичность устройства, закрыв отверстия и наполнив его водой. Затем оставить в таком состояние на сутки
Если протечек нет, устройство можно монтировать.
Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется
Как подобрать параметры
Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.
Параметры, нужные для гидроразделителя
По максимальному потоку теплоносителя
Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.
Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя
Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.
По максимальной мощности котла
Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.
Расчет гидрострелки по мощности котла
Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.
Как найти длину гидрострелки
С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).
Определяем длину гидрострелки из круглой трубы
Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.
