Как чистить газовый котел: порядок действий для каждого узла и видео очистки своими руками

Очищаемые узлы

Устройство газового котла. (Для увеличения нажмите)В устройстве этого вида оборудования имеются следующие узлы, которые периодически нужно чистить:

• запальник;
• горелка с форсунками;
• газовый фильтр;
• теплообменник;
• топка;
• дымоход.

Стоит отметить, что очистка каждого узла газового котла имеет свою специфику, на которой остановимся более подробно.

Запальник

При нормальном функционировании запальника его пламя должно выглядеть как конус с голубым оттенком. Если же пламя стало желтоватого цвета, то это означает, что горелка загрязнилась.

Порядок чистки происходит в следующей последовательности:

• перекрыть поступление газа к котлу;
• выкрутить запальник;
• с помощью металлической щетки тщательно произвести чистку;
• выполнить продувку;
• установить почищенный запальник на место.

Горелка с форсунками

Эта деталь является основной в конструкции настенных и напольных газовых котлов, так как она предназначена непосредственно для подачи топлива.

Последовательность чистки горелки с форсунками следующая:

закрывается вентиль подачи газа; горелка снимается с установочного места; замечается расположение форсунки, а затем она аккуратно выкручивается; почистить форсунку нужно осторожно ершиком; горелка чистится щеткой, а ее отверстие продувается с помощью подручного насосного оборудования; форсунка вставляется в горелку согласно метке; горелка устанавливается на место. Совет специалиста: чистка горелки с форсунками должна производиться один раз в год, желательно перед отопительным сезоном

Совет специалиста: чистка горелки с форсунками должна производиться один раз в год, желательно перед отопительным сезоном.

Газовый фильтр

Это устройство предназначается для очистки поступающего газа от различного рода загрязнений и примесей.

Поэтому очень важно регулярно чистить фильтр от собравшегося засорения

Теплообменник

Стоит знать, что основное назначение теплообменника двухконтурного котла заключается в том, насколько будет осуществляться нагрев воды и с какой скоростью.

Необходимо также понимать, что этот элемент котлоагрегата может засоряться как изнутри, так и снаружи.

Наружная часть теплообменника загрязняется сажей, что негативно сказывается на его функционировании. Очистить этот узел котла от сажи можно механическим способом, иначе говоря, чистка происходит своими руками.

Для этого потребуется следующий набор инструментов:

• скребки;
• металлическая щетка;
• различной формы ерши;
• электроинструмент с чистящими насадками.

Порядок очистки заключается в следующих моментах:

• отключается газоснабжение и электропитание от котла;
• снимается аккуратно теплообменник;
• чистка осуществляется удобными для этого инструментами;
• устройство снова устанавливается на свое место.

Важный момент: старайтесь для чистки использовать инструмент, который не имеет острых граней. В противном случае можно нанести повреждения теплообменнику, которые в будущем могут вызвать коррозию изделия.

В результате этого падает пропускная способность теплообменника, которая в целом влияет на функционирование всего газового котла. Наиболее оптимальным способом чистки внутренней части является промывка теплообменника газового котла с помощью химических средств.

Среди реагентов, которые используются для очистки внутренних стенок, можно выделить следующие средства:

• адипиновая кислота;
• раствор сульфаминовой кислоты;
• специальный гель.

Замечание специалиста: выбор реагента для промывки должен зависеть только от степени загрязненности теплообменника.

Бустер состоит из следующих элементов:

• циркуляционный насос;
• емкость для реагента;
• электронагреватель.

Принцип очистки теплообменника с помощью такого устройства для промывки, как бустер, заключается в следующем:

• для повышения очистных свойств реагент нагревается в емкости;
• с помощью насоса раствор под напором подается непосредственно в теплообменник.

В результате циркуляции химического средства, накипь отстает от внутренних стенок, и выходит наружу вместе с отработанным раствором.

Специалисты советуют: с помощью бустера можно почистить не только контур водогрейных котлов, но и трубы всей отопительной системы.

Топка и дымоход

Хотя газ и является чистым видом топлива, но со временем на стенках топки и в дымоходе все равно собирается сажа. Скопление этого продукта сгорания препятствует нормальному функционированию котла, так как пропадает тяга.

Поэтому, рекомендуется внимательно следить за образованием сажи и регулярно проводить очистку топки и дымохода. Надеемся, что информация, изложенная в статье, будет вам полезной при осуществлении очистки газового котла.

Что необходимо чистить

В случае засорения системы отопления необходимо проверить следующие элементы:

• горелки и жиклёры;
• теплообменник;
• запальник;
• газовый фильтр;
• топку;
• дымоходные каналы.

Если они работают некорректно – необходимо прочистить засоры.

Запальник

Желтоватое, неравномерное пламя запальника сигнализирует хозяину котла о необходимости прочистки. Для этого потребуется:

• перекрыть газовый вентиль, прекращая подачу топлива к котлу;
• демонтировать запальник;
• продуть и прочистить деталь от мусора;
• установить на место.

Горелки и жиклёры

При нестабильной работе газовой горелки котла возникает необходимость в прочистке. Алгоритм действий:

• перекрываем подачу газа к котлу;
• снимаем горелку;
• помечаем положение форсунок при помощи маркера, после чего демонтируем их;
• продуваем входные и выходные отверстия горелки при помощи насоса;
• аккуратно чистим щеткой;
• устанавливаем обратно форсунки, ориентируясь на оставленные маркером отметки;
• возвращаем горелку на исходную позицию.

Дымоходные каналы

Перебои в работе котла сказываются не только на тепловом контуре и насосе. Дымоход начинает активнее засоряться сажей, что увеличивает риск во время его эксплуатации. Снижение тяги чревато попаданием в помещение угарного газа, негативно влияющего на здоровье человека. Чистится дымоход при помощи обычной щетки.

Будьте аккуратны при чистке выходного отверстия. Обычно оно располагается на большой высоте, что создает дополнительный риск для жизни человека. Не забывайте про правила техники безопасности. По возможности наймите специалистов, обладающих всеми необходимыми навыками и инструментами.

Теплообменник

Чистка теплообменника собственными силами сводится к механическому воздействию на деталь, благодаря которому удаляются излишки грязи и накипи. Вам понадобятся:

• ершик;
• щетка по металлу;
• гаечный ключ.

Отключаем подачу газа к котлу, снимаем защитную крышку котла и деактивируем температурные датчики. После осуществляется демонтаж теплообменника и его чистка. Осуществляйте ее аккуратно, чтобы не повредить деталь. Не рекомендуется использовать инструменты с острыми гранями, способными нанести ущерб теплообменнику.

Газовый фильтр

Газ, подаваемый в котел по общественным трубам, несет в себе множество вредных примесей и мусора. Задача газового фильтра – отделять их на входе, не позволяя попасть в систему отопления. Чистый фильтр обеспечивает:

• стабильную работу устройства;
• замедляет появление налета на деталях системы и внутренних стенках газовых труб.

Топка

Обратите внимание! Если вы не уверенны в собственных силах – не рискуйте, занимаясь самостоятельной чисткой, и обратитесь за помощью к специалистам

Способы чистки котлов и их компонентов

Среди методов прочистки отопительного оборудования мы используем:

Механическая прочистка

Очистка проводится с использованием простых инструментов, стоит недорого, но отличается небольшой эффективностью. Поэтому после такого обслуживание вероятно повторное возникновение проблемы.

Основные инструменты, которые применяются при механической очистке:

• Щетки.
• Искробезопасные скребки.
• Пылесос.
• Ершики.

Все приспособление не должны иметь острых углов, чтобы не повредить детали и узлы.

В ходе процедуры все запчасти достают по очереди и счищают с них наслоение нагара. Если сажа затвердела, то метод дополняют химическим способом. Для этого элементы конструкции замачивают в растворе для размачивания отложений.

Химическая очистка

Признана более эффективной, поскольку имеет долгосрочный результат. С ее помощью удаляются старые заторы в местах, недоступных для ручной прочистки.

По сравнению с механическим способом, занимает меньше времени, но требует затрат на химические препараты.

Мы используем реагенты, безопасность которых подтверждается сертификатами.

Для каждого случая составляющие раствора, их пропорции подбираются индивидуально. В основном используются:

• Растворители.
• Лимонная кислота.
• Азотная кислота.
• Соляная кислота.
• Фосфорная кислота.
• Серная кислота.
• Щелочной раствор.

При незначительных засорах применяются сульфаминовая или адипиновая кислоты.

Гидродинамическая чистка

Способ отличается тем, что проводится без разборки устройства и с помощью бустера для очистки. Процедура подразумевает закачивание воды в систему с увеличением давления. Интенсивность циркуляции воды разрушает наслоения и выводит из наружу. Минусы процедуры в том, что из-за высокого давления трубы могут лопнуть. Поэтому проводить самостоятельно данное мероприятие категорически запрещено.

Как почистить атмосферный дымоход у газового настенного котла

1. Выберете тихий, безветренный день. Тщательно закройте всё прочистные отверстия в доме, чтобы из них не посыпалась сажа. В целях безопасности нужно надеть респиратор и защитные очки.
2. Проводить очистку нужно с наружной стороны помещения.
3. В вертикальную трубу опускаем ёршик с утяжелителем, он будет проталкивать загрязнения к очистному карману. Стоит подумать о надёжной фиксации утяжелителя и крепкой верёвке. Часто бывают случаи, когда гиря отрывается и застревает в трубе, перекрывая отверстие. В этом случае нужно будет разбирать всю систему дымоотвода и устанавливать её заново.
4. Для удаления копоти и паутины из горизонтальных труб можно использовать пылесос. Он быстро и безопасно очистит дымоход от загрязнений.
5. После чистки нужно привести в порядок очистной карман, все внутренние и наружные детали дымохода.

Водяной теплообменник замкнутого типа

Принцип действия всех замкнутых систем отопления построен на элементарных законах физики – при нагревании, плотность воды уменьшается и подталкиваема снизу более холодной, она начинает подниматься по трубе, попадая в расширительный бак, и уже из него по всему контуру возвращается к нагревателю.

В данном случае, в качестве нагревателя выступает дымоход, который своей энергией толкает воду по контуру системы отопления.

Самодельный змеевик

Самодельный водяной теплообменник

Совет! лучше всего для змеевика подойдёт медная трубка. Она легко накручивается на дымоход и имеет высокий коэффициент теплопроводимости.

Чаще всего такую систему используют в качестве вспомогательной. С её помощью можно обогревать небольшие помещения, в которых ранее не предусматривалось отопление, но не более того. Выступать в роли основного отопления она не сможет, так как в её устройстве есть несколько значительных недостатков:

• Температура на поверхности дымохода – величина непостоянная и сложноконтролируемая, как следствие, невозможно регулировать степень нагрева теплоносителя.
• Из-за непостоянства температуры, очень сложно рассчитать оптимальную длину змеевика. Если он будет слишком коротким, вода начнёт закипать и разорвёт трубку, а если слишком длинный, теплоноситель вообще не прогреется до нужной температуры.
• Воду из расширительного бака нельзя использовать для душа или в других целях, и дело не только в нерегулируемом нагреве. При заполнении бака холодной водой, она через змеевик начнёт охлаждать дымоход, в результате чего образуется конденсат и ускоряется процесс образования нагара на внутренних стенках.
• Температуры, до которой нагревается дымоход, недостаточно для прогрева длинного контура. При обычном отоплении, вода, проходя по системе, теряет всего 25 градусов, чтобы сохранить этот показатель в данной ситуации, вся система должна быть небольших размеров.

Важно! Некоторым «народным умельцам приходит в голову мысль о том, что теплообменник в дымоходебудет значительно эффективнее, ведь температура там выше. Делать этого ни в коем случае нельзя, посторонние предметы внутри трубы препятствуют свободному прохождению газов, в результате чего они могут пойти в помещение

Регистровый теплообменник

Чтобы избежать проблем с самодельными устройствами, можно приобрести регистр теплообменник на дымоходную трубу. Конечно, цена такого приспособления будет выше, чем у сделанного своими руками. Но и качественные характеристики не идут ни в какое сравнение.

Принцип работы такого устройства, идентичен описанному выше, с той лишь разницей, что тут уже произведены все расчёты, уберегающие устройство от закипания. К сожалению, контроля за нагревом тут тоже нет, но зато есть несколько существенных плюсов в сравнении с «самоделкой»:

• Внешний кожух сохраняет тепло внутри, позволяя змеевику прогреваться даже при невысокой температуре дымохода;
• Медные трубки не вступают в плотный контакт с нагревающейся поверхностью, это защищает устройство от возможного закипания.

Внутреннее устройство теплообменника

Важно! К каждому заводскому теплообменнику прилагается подробная инструкция по его установке. Чтобы добиться максимальной производительности и не столкнуться с непредвиденными проблемами, необходимо её внимательно изучить и следовать всем рекомендациям производителя

Продукты сгорания и причина их возникновения

Побочными продуктами, которые появляются в процессе сжигания, являются:

• сажа;
• смола;
• деготь.

Причины появления этих веществ заключаются в следующих важных моментах:

1. Причины появления сажи:
   • не хватает кислорода для процесса горения;
2. температура сгорания топлива слишком низкая.
3. Факторы, влияющие на появление смолы:
   • используется некачественное топливо;
4. топливный материал имеет высокую степень влажности;
5. котел функционирует на низкой температуре;
6. в топку загружается слишком много топлива.
7. Деготь появляется в следующих случаях:
   • слабое нагнетание воздушного потока в камеру сгорания пиролизного котла;
8. неправильная конструкция агрегата;
9. дымоход малой высоты.

Как видим, основными причинами появления вредных веществ является плохое топливо и технические стороны организации процесса горения.

Специалисты советуют: используйте топливо только высокого качества — противном случае износ котла будет стремительно увеличиваться.

Разборка и удаление сажи

Для эффективной работы оборудования необходимо почистить газовую колонку. Образующиеся на стенках отложения способны нарушить бесперебойную работу устройства, поэтому не надо ждать полного отказа оборудования, следует периодически проводить профилактическую чистку.

Перед началом демонтажа необходимо перекрыть доступ газу и воде. Чистка газовой колонки своими руками начинается со снятия дверей котла и отсоединения провода авторозжига. Затем снимается термопара, пьезоэлемент и трубка горелки

Осторожно достаются форсунка и сама горелка

Вынимаются гильза термометра, крышка котла, и газоход. Чистка газовой колонки производится с помощью ершика и щеток, которыми очищаются все внутренние и внешние элементы. Отверстие форсунки прочищается иглой с меньшим диаметром во избежание увеличения отверстия и нарушения режима горения. Внутренние каналы теплообменника продуваются пылесосом и протираются влажной тканью.

Одновременно можно провести мелкий ремонт теплообменника своими руками: заменить прокладку под пилотной горелкой, проверить термопару, которая склонна к поломкам из-за специфики эксплуатации, и прочее. Такие работы не требуют больших вложений, но поддерживают производительность котла на высоком уровне, а устройство термопары довольно простое, и замена элемента не представит труда.

Строение газового котла

Сборка производится в обратном порядке. При подсоединении пьезоэлемента рекомендуется не использовать инструмент во избежание повреждения керамической основы, лучше закрутить руками.

При установке необходимо проверить термопару на газовом котле, надо знать, что окончание проводников должно находиться на уровне того места, где появляется пламя .

Когда возможна чистка?

В любом случае нецелесообразно дожидаться того момента, когда прибор превратится в чумазую «Золушку», поэтому чистка газового котла от сажи проводится в определенное время. Есть три варианта.

1. Периодическое обслуживание. Оно — необходимость. Профилактическую чистку оборудования хозяевам рекомендуют делать как минимум раз в 2 года. Лучше — раз в год.
2. Обязательна такая «клининговая» операция, когда снижается эффективность газового котла: хуже идет подогрев воды для горячего водоснабжения, недостаточно хорошо работает отопление. Обычно при таких обстоятельствах зовут профессионала.
3. Чистка газового котла от сажи во время ремонтных работ. Когда во время отопительного сезона происходит поломка теплогенератора, мастер, пришедший для ее устранения, заодно делает профилактику — прочищает теплообменник.

Первые 2 случая не очень привлекательны для владельцев оборудования, поскольку они подразумевают траты из-за приглашения мастера-«пришельца». Нередко с чисткой можно справиться самостоятельно, однако почти в любом правиле не обходится без исключений. Например, с конденсационным котлом, имеющим закрытую камеру сгорания, лучше самим не экспериментировать. Если хозяин совершенно незнаком с таким агрегатом, то профессиональная помощь уже необходимость.

Профилактическая чистка газового котла от сажи — промывка теплообменника — операция несложная, к тому же она выполняется довольно быстро. Такую процедуру без особого труда можно провести самостоятельно.

Есть определенные симптомы, сигнализирующие о необходимости проводить очистку оборудования. К ним относится:

• возросшее потребление газа из-за засора теплообменника;
• нетипичный гул внутри прибора из-за перегрузок насоса;
• снижение напора воды в контуре ГВС;
• недостаточно горячие радиаторы;
• постоянно работающая горелка.

Все эти признаки могут и не быть только симптомами засорения агрегата, поэтому другие возможные причины неполадок также нужно учитывать при самостоятельной диагностике оборудования.

Причины образования накипи

Зачастую в инструкции от производителя написано, что в емкость утюга можно заливать только дистиллированную воду. Многие не обращают внимания на эту рекомендацию, а зря. Из-за водопроводной воды, даже если она была отфильтрована, внутри прибора и в отверстиях подошвы скапливается накипь. Она состоит из минеральных отложений (солей кальция и магния). Эти вещества эффективно растворяют кислоты, поэтому стоит очищать устройство средствами на их основе.

Понять, что пора чистить прибор, можно по грязной воде и ржавчине, которые он начал выпускать. Если вы не раз замечали, что устройство пачкает вещи, то стоит провести процедуру очистки как можно скорее. Дело в том, что пятна от накипи на некоторых видах материалов отстирать практически невозможно. Плюс, если откладывать чистку, то можно испортить устройство: соли просто забьют отверстия, прибор перестанет работать. Его починка будет стоить дорого, а покупка нового обойдётся в еще большую сумму. Поэтому лучше проводить очистку своевременно. Как и чем это сделать, рассказываем дальше.

Способы промывки теплообменника газового котла

Механическая (ручная) очистка

Самый простой, но и наименее эффективный метод, отлично подходит при незначительном засорении. Внешняя чистка ребер теплообменника производится любыми удобными инструментами: зубной щеткой и прочими твердыми щетками, лопаткой, скребком, тросиком. Будьте осторожны, не помните и не сломайте уязвимые к сильному механическому воздействию пластины.

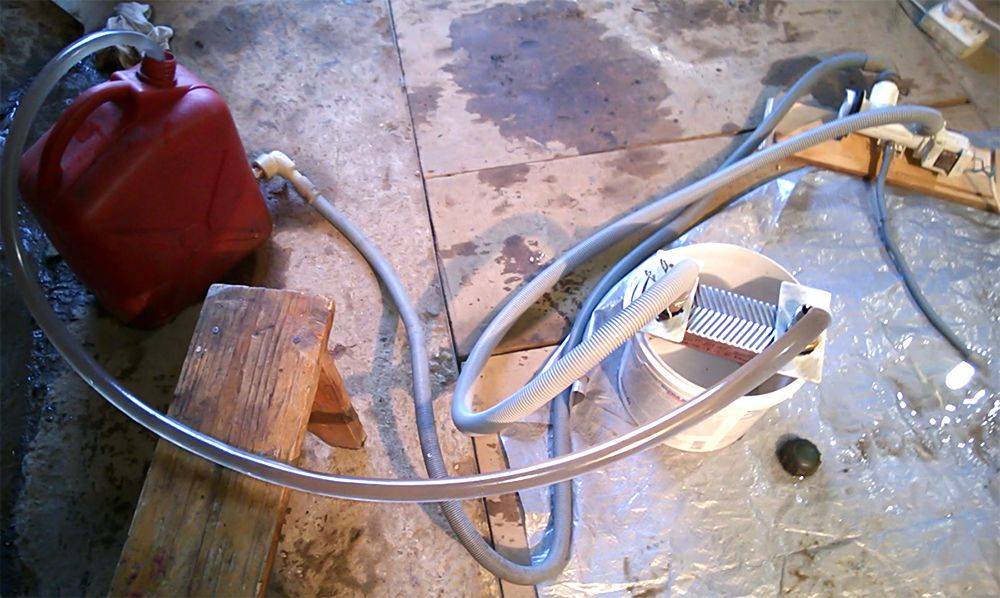

Промывка в емкости с раствором.

После грубой внешней очистки теплообменник необходимо поместить в емкость с раствором соляной или лимонной кислоты (достаточно пропорции 100-200 грамм на 10-20 л. воды), можно использовать любые средства от накипи

Теплообменник необходимо оставить «откисать» в растворе на 30-40 минут, после чего осторожно стереть с него остатки накипи. Также постарайтесь насколько это возможно очистить змеевик, по которому движется теплоноситель, изнутри

В качестве средства для чистки лучше использовать специальный стальной ёршик.

Химическая чистка

Подразумевает прокачку через теплообменник более агрессивных химических веществ с использованием циркуляционного насоса, подсоединенного к патрубкам теплообменника.

Итак, чем промыть теплообменник газового котла:

1. Лимонная кислота – промывка лимонной кислотой является наиболее распространенным способом самостоятельного обслуживания. Достаточно 2 стандартных пакетика по 100 грамм на 10-12 литров воды. Использовать лучше теплую воду (50-70°C).

2. Термагент Актив – известная универсальная и эффективная жидкость для промывки теплообменников отопительного оборудования от накипи, известкового налета, соляных и прочих отложений. Разводится концентрат в пропорции 1 к 9, для повышения эффективности лучше использовать подогретую до 40-50°C воду.

3. STEELTEX Cooper – также является одним из наиболее эффективных средств, но рекомендовано только к использованию для чистки теплообменников из стали, алюминия и прочих легких сплавов. В составе концентрата присутствуют коррозийно-ингибиторные присадки. Разводится в пропорции с водой от 1:6 до 1:10, в зависимости от степени загрязнения.

4. Жидкость-концентрат Detex – содержит эффективные биоразлагающиеся поверхностно активные вещества, предназначена для промывки стальных, чугунных и медных теплообменников современных котлов. Разводится до достижения концентрации 2-5% (200-500 мл на 10 л).

5. Соляная кислота – эффективна при сильной накипи, используется в концентрации 2-5%

Важно не переусердствовать с концентрацией

Мы рекомендуем использовать 10 л раствора, этого будет достаточно для стабильной прокачки через любой теплообменник. В емкость с раствором (канистра, прочная баклага, пластиковое ведро) помещается шланг, подсоединенный к теплообменнику. Далее, с другой стороны теплообменника шланг соединен с циркуляционным насосом и, наконец, от насоса идет шланг к емкости с раствором, как можно ниже ко дну или герметично вмонтирован в дно емкости. В итоге раствор циркулирует между канистрой и теплообменником.

Гидродинамическая промывка

Для осуществления очистки не требуется разбор котла и изъятие теплообменника. Однако произвести процесс могут только специалисты, поскольку необходимо специальное оборудование и строгое соблюдение техники безопасности.

Принцип гидродинамической промывки заключается в прогоне по системе специальной жидкости под высоким давлением с помощью специального оборудования – бустера. Для большей эффективности жидкость содержит абразивные вещества.

Важным моментом является давление при промывке, которое должно быть как можно более высоким, но ни в коем случае не превышать максимально допустимые пределы наиболее уязвимых элементов системы. Обычно наиболее уязвимым элементом является сам теплообменник, максимально допустимое рабочее давление которого во многих моделях – 1,5-2 бар.
