Как правильно подключить реле давления к насосу «Малыш»

Функции принцип работы реле давления

Насосные станции обычно не оснащаются автоматикой для контроля и управления работой. В то же время включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо, ведь выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Устройство и принцип работы

Базовая конструкция датчика включает в себя следующие элементы:

• мембрану;
• металлическую платформу;
• корпус из пластика;
• поршень;
• регулировочные болты с гайками;
• две пружины, различающиеся по диаметру — они необходимы для определения максимального и минимального уровня давления, при которых должно сработать устройство;
• патрубок — для подсоединения датчика к трубопроводу;
• электрические контакты.

ОСОБЕННОСТИ: Более сложные и дорогие модели устройств дополнительно оснащаются встроенным манометром, регулировочной шкалой и другими компонентами, выполняющими разные функции. Принцип действия датчика давления воды прост: При одновременном открытии кранов несколькими пользователями уменьшается количество жидкости и гидроаккумуляторе, а следовательно, снижается уровень ее давления. Как только уровень давления достигает минимально допустимого показателя, установленного в датчике, автоматически замыкаются контакты устройства. Происходит включение насоса, который начинает активно качать воду из скважины. В системе водоснабжения постепенно повышается напор. После достижения максимально допустимого значения автоматически размыкаются контакты и работа насоса приостанавливается. Такие автоматические действия повторяются каждый раз при изменениях давления в водопроводной системе.

Выбор места установки реле давления

Чтобы избежать влияния турбулентности и резких перепадов давления на датчик, его необходимо устанавливать в непосредственной близости с гидроаккумулирующим устройством.

Внимание! Установка должна сопровождаться предварительным ознакомлением с рекомендациями по правилам эксплуатации, оставленным производителем. Также нужно заострить внимание на рекомендуемых значениях температуры и влажности

Классическая схема подключения реле давления к погружному насосу «Малыш» включает следующее дополнительное оборудование:

• Труба.
• Клапан обратного давления.
• Запорная арматура – вентиль.
• Насос «Малыш».
• Грубый фильтр.

Все возможные места размещения датчика давления по отношению к всасывающему оборудованию погружного типа, указывается производителем в прилагаемой инструкции к реле давления.

Особенности и назначение реле давления

Реле давления воды для насоса создано для обеспечения нормальной работы всей водопроводной системы. Как правило, автоматические регулировочные приборы на насосные станции почти не устанавливают. Определенный уровень контроля дает само реле.

Само реле работает в паре с гидроаккумулятором. Он состоит из металлического бака с водой. Внутри бака есть груша из резины или специальной мембраны. В эту грушу накачивают воздух. Воздух расширяет стенки мембраны и создает в баке нужное давление.

Во время уменьшения количества воды в гидроаккумуляторе, груша получает меньше сопротивления и давление падает. При определенных показателях давления реле включения насоса скважины сделает свою работу. Насос включится и начнет закачивать воду до тех пор, пока в емкости давление не выровняется до высшей отметки.

Таким образом, реле для водяного насоса является едва ли не самым необходимым устройством, которое полностью контролирует его работу и обеспечивает автономность всех процессов. От вас требуется только подключить и настроить реле. Подключают эти устройства к водопроводу и электричеству.

Реле для насоса отопления работает не на давлении, а за счет измерения температур входящей и выходящей жидкости. Что, впрочем, совершенно естественно. Ведь в отоплении важен не столько напор, сколько эффективность обогрева радиаторов или отопительных контуров.

Термореле для насоса отопления имеет термометры для измерения температуры жидкости. Вам нужно только установить верхний и нижний порог температуры, а реле уже само дальше будет контролировать работу системы.

Мало кто знает, где находится реле топливного насоса или даже как оно выглядит. А между тем, именно реле топливного насоса позволяет обезопасить систему от возможных поломок. Как правило, реле топливного насоса размещают под бардачком.

Оно создано так, чтобы реагировать на уровень давления в топливном насосе. Слишком высокий уровень провоцирует переключение реле и его полную остановку.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

 РДМ-5

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Genebre 3781 1/4″

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Italtecnica PM/5-3W

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

1. Ослабляют гайку, которая прижимает меньшую пружину.
2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Продолжаем тему водопровод своими руками. Предыдущая статья на эту тему опубликована здесь

Сегодня мы рассмотрим второй вариант: водоснабжение дачи, используя насос «Малыш».

Итак, после того, как радость и от сделанного впервые своими руками автономного водоснабжения улеглась и началась постоянная эксплуатация автоматической насосной станции на базе самовсасывающего насоса, стали выявляться некоторые особенности, которые свойственны всем системам такого типа.

1. Система не запускается после простоя в несколько дней.

Если вы приезжаете на дачу по выходным, то однажды, включив насос, вы обнаружите, что он как то странно тихо работает, а вода из крана не течет. Ничего страшного. Надо выключить насос и залить всасывающую магистраль водой вручную (см. инструкцию к насосу). После этого насос заработает. Причины этого, как правило, две:

— в обратный клапан на всасывающей трубе попала песчинка, или клапан закрылся не плотно из-за перекоса и вода вытекла

— во всасывающую магистраль подсасывается воздух из неплотных соединений труб.

Первую причину устранить невозможно, а вторую очень сложно. Такова практика эксплуатация самовсасывающих систем. Когда это происходит практически через раз – это начинает раздражать.

2. Эксплуатация самовсасывающей системы в период заморозков очень рискованна. Поскольку насос у нас стоял в неотапливаемом хозблоке, то однажды осенью, приехав на дачу после заморозков, мы обнаружили треснувший насос. Пришлось после ремонта насоса воду из системы сливать довольно рано – при первых заморозках.

3. Система очень шумная. Поскольку подвала в жилом доме у нас нет, то мы поставили насос в хозблоке.

После нескольких лет эксплуатации самовсасывающей системы водоснабжения нам надоели вышеперечисленные проблемы и я решил сделать другую систему.

Пример комплектации насосной станции с насосом «Малыш».

Для автоматической насосной станции потребуются (минимальная комплектация):

— насос Малыш 750 р.

— шланг 3/4″ дюйма армированный, на давление до 6-8 атм.(для соединения насоса в колодце с гидроаккумулятором в доме и далее до точки разбора воды)

— фильтр грубой очистки 50р.

— гидроаккумулятор, емкость мин.20 л– около 1000 руб.

— обратный клапан 3/4 дюйма ( ставится перед гидроаккумулятором) 100р.

— манометр на 6 атм. 160 р.

— реле давления модели РДМ 5 цена ок.500р.

— штуцер с 5 сосками (пятерник) для соединения всего хозяйства между собой.

— хомуты для закрепления шлангов, прокладки уплотнительные, лен для уплотнения резьбы.

Монтируется система водоснабжения следующим образом. Гидробак с системой автоматики устанавливается в сарае или в доме и соединяется с насосом в колодце шлангом и электропроводкой. От гидробака по трубе вода подается потребителям. А теперь подробнее. Собираем узел автоматики: к реле давления подсоединяем два электропровода с вилками, на пятерник наворачиваем фильтр, манометр, реле давления и всю конструкцию вворачиваем в гидроаккумулятор. К фильтру подключаем обратный клапан с направлением потока в сторону гидробака.

Насос «Малыш» соединяем гибким шлангом с обратным клапаном. От пятерника на гидроаккумуляторе ведем трубу или шланг к потребитедю. С гидравликой все, теперь электрика. Устанавливаем две розетки для системы управления насосом – одну в колодце и к ней подключаем вилку насоса, вторую в сарае или в доме, где стоит гидроаккумулятор с автоматикой и к ней подключаем вилку выходного напряжения реле давления. Устанавливаем еще одну розетку рядом с гидроаккумулятором, поключаем к ней 220 в, опускаем в колодец насос и включаем вторую вилку реле давления в сеть. ВСЁ. Водоснабжение дачи готово! Насос работает и подает воду в бак с системой автоматики. Как только давление в баке достигнет установленного, реле сработает и выключит насос. Максимальное и минимальное давление в системе регулируется реле давления.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

 РДМ-5

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Genebre 3781 1/4″

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Italtecnica PM/5-3W

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Автоматика для насоса «Джилекс»: виды, функции, совместимость с другими устройствами

Хорошо зарекомендовали себя на отечественном рынке и блоки автоматики для насосов «Джилекс 9001». Это универсальные устройства, которые совместимы со всеми моделями центробежных, вибрационных, вихревых и шнековых насосов. Для обеспечения максимально эффективной работы с насосными устройствами необходимо, чтобы последние обладали следующими техническими характеристиками:

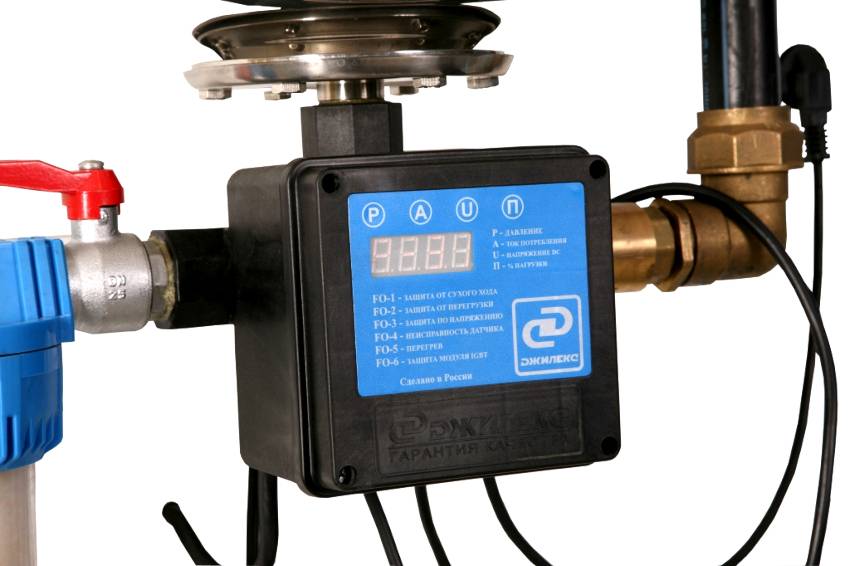

Отлично зарекомендовала себя и автоматика «Джилекс»

• имели пропускную способность до 100 л/мин.;
• работали от напряжения в сети не выше 230 Вт;
• сила тока составляла 6-8 А;
• перекачиваемая вода не превышала температуру 75 °С;
• труба имела сечение 1 дюйм.

Очень важно правильно вмонтировать блок автоматики. Следует отметить, что устройства «Джилекс» питаются от обычной бытовой электросети

Устанавливаются аппараты только вертикально, синяя крышка должна находиться в верхнем положении. Монтируется автоматика между точкой потребления и насосом.

Автоматика для скважины «Джилекс» может быть разной модификации. В частности, в комплекте иногда отсутствуют измерительные приборы. В таких случаях манометр следует приобрести дополнительно и установить его на боковую панель.

Выпускает «Джилекс» и другие, более простые виды автоматики. К ним относятся системы «Краб». Они поддерживают необходимое давление в магистрали, при необходимости включают и выключают насос. В их конструкции есть фильтр, который очищает воду от твердых примесей.

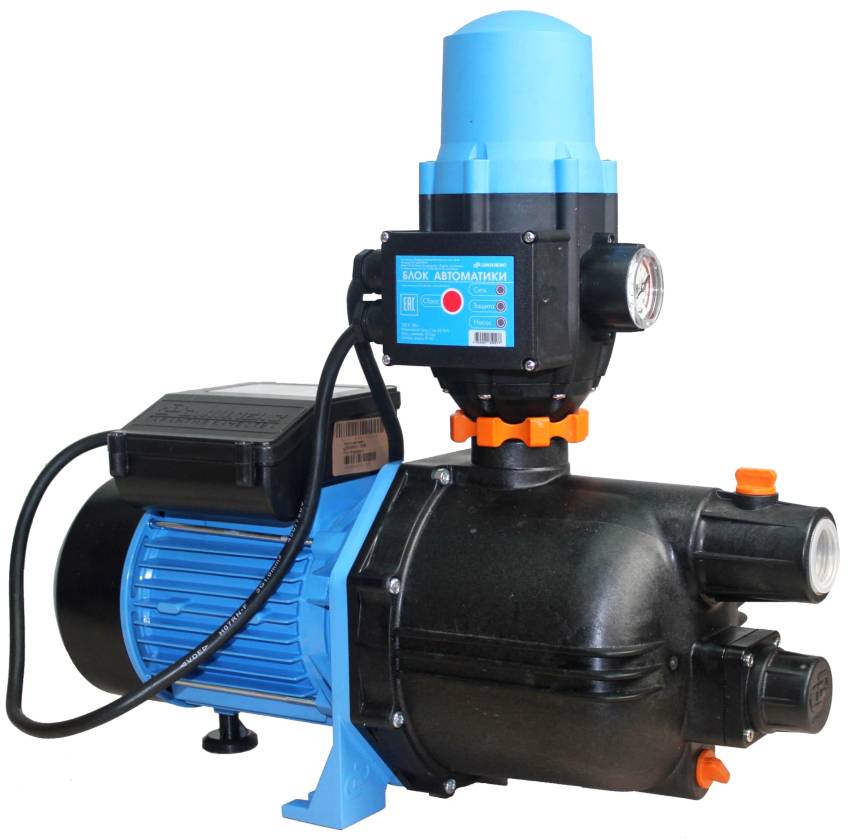

Автоматика «Джилекс» устанавливается только вертикально

Вариант реле РДМ-5 поддерживает в системе водоснабжения необходимый уровень давления. Прибор простой, компактный, недорогой. Соединяется с насосом при помощи электрошнура. Если давление падает, появляется контакт, насос начинает закачивать воду в систему. При нормальном (установленном пользователем) давлении контакт отсутствует, забор воды не производится.

Технические характеристики и особенности моделей

В линейке насосов этой марки есть несколько моделей с верхним и нижним всасыванием. Все они используются для забора воды из колодца или неглубокой скважины, а также из открытых водоемов, и подачи её в горизонтальном направлении на расстояние до 100-150 метров. Что делает их удобными как для водоснабжения дома (см. Насосы для водоснабжения для дома: как выбрать), так и для полива приусадебного участка.

Условные обозначения

Изучая насос перед покупкой, следует обращать внимание на маркировку и уметь расшифровывать цифро-буквенные обозначения. Как это сделать, расскажем на примере устройства БВ 0,12-40 Малыш-К (п) Iкл:

Как это сделать, расскажем на примере устройства БВ 0,12-40 Малыш-К (п) Iкл:

• БВ – бытовой вибрационный;
• 0,12 – номинальная подача в литрах в секунду;
• 40 – напор в метрах при номинальной подаче;
• Малыш-К – наименование, в котором литера К указывает на наличие встроенной термозащиты;

Модели в пластиковом и алюминиевом корпусе

Iкл – первый класс защиты от поражения током. Отсутствие такого обозначения указывает на второй класс.

Базовая модель Малыш

Это самая простая модификация с нижним водозабором, предназначенная для работы в источнике диаметром не менее 100 мм. В ней нет ни фильтра, ни защиты от перегрева, ни реле давления. Но все это можно приобрести и установить отдельно, как и шланг диаметром 18-22 мм для подачи перекачиваемой воды потребителю.

Глубинный насос Малыш характеристики имеет следующие:

Характеристика	Ед. изм.	Значение
Номинальная мощность	Вт	до 280
Максимальный напор	м	40
Производительность при макс. напоре	л/час	430
Время непрерывной работы	час	2
Рабочее давление	мПа	0,4
Макс. глубина погружения	м	5
Вес	кг	3-3,5

Малыш-М

По своим параметрам этот агрегат не отличается от базовой модели, отличие заключается в верхнем расположении водозаборного клапана. Производительность насоса Малыш-М такая же, как у Малыша.

Верхнее расположение всасывающих отверстий

Малыш-3

Диаметр насоса Малыш-3 позволяет использовать его в более узких скважинах – от 80 мм. Это более компактная версия базовой модели, номинальная мощность которой снижена до 165 Вт, а напор до 20 м. Она идеально подходит для установки в источниках с небольшим дебитом.

В комплект входит сетевой водозащищенный кабель длиной 30 метров.

Малыш-К

Это самая совершенная модификация со встроенной термозащитой и нижним водозабором. Автоматика предохраняет устройство от перегрева, вовремя отключая его от сети при повышении температуры двигателя. В отличие от других устройств, перемотка насоса Малыш-К в результате сгорания обмотки не потребуется.

Что необходимо сделать для продления срока использования насоса Малыш

Если учесть, что практически все погружные насосы используются в непростых условиях, более разумным будет предотвратить поломку и порчу насосного оборудования.

Каждая мелкая частичка мусора, песок или ил в отложениях по трубным стенкам может попасть в шланг для насоса Малыш

Поэтому вам не избежать стирания элементов, засорения труб и шлангов, перегрузки мотора и других разных неполадок:

• В результате, через какое-то время это все приведет к тому, что случится серьезная поломка насоса или к тому, что он окончательно испортится и его невозможно будет восстановить.
• Самая результативная профилактика поломки насоса – это установка специализированных фильтров, задерживающих твердые частички и не позволяющих им попасть внутрь механизма.

• Благодаря наличию данного фильтра можно предотвратить проникновение мелких частиц габаритами до ста пятидесяти микрон.
• Такая опция, стоящая совсем недорого, может продлить срок службы вашего насосного оборудования, а так же повысит эффективность использования и, помимо всего прочего, может стать еще одним очистителем вашей системы водоснабжения.

Что лучше – насос «Ручеек» или «Малыш»

Прежде чем отправляться за покупкой того или иного прибора, для начала неплохо было бы понять, какое устройство лучше. Среди множества имеющихся разновидностей насосов погружного типа, наиболее востребованными являются устройства «Ручеек» и «Малыш».

Принципиальных отличий у приборов практически нет, и тот и другой отлично справляются с поставленной им задачей.

Внимание! «Ручеек» собирается в классическом стиле и имеет верхнее расположение всасывающего отверстия. Такое преимущество хорошо тем, что двигатель в таком положении автоматически охлаждается и не подхватывает мелких песчинок со дна

Станция Малыш напротив склонна к забору мелкого мусора и требует установки дополнительного оборудования, контролирующего перегрев двигателя.

Однако если проводить общее сравнение по принципу «цена-качество», насос «Малыш» более эффективен.

Регулирующая автоматика

Такие устройства состоят из нескольких элементов, где основным является электрической реле управления. Регуляторы, в зависимости от комплектации, различаются на два типа работы:

Регуляция водного потока в трубопроводе. Для полноценной работы необходима установка гидробака. Устройство оснащено чувствительными электродами, реагирующими на изменение количества воды.

Внимание! Приобретая насос со встроенной автоматикой подобного типа, нужно быть готовым отдать приличную сумму за его приобретение. Контролирование уровня давления

При первичной установке выполняется настройка необходимых параметров работы устройства. В результате, после запуска, реле, после незначительных отклонений, будет мгновенно реагировать и отключать насосное оборудование. Среди преимуществ – несложный монтаж и невысокая цена. К сожалению недостатки также присутствуют, и они отражаются на неточности показаний и непродолжительном сроке эксплуатации прибора

Контролирование уровня давления. При первичной установке выполняется настройка необходимых параметров работы устройства. В результате, после запуска, реле, после незначительных отклонений, будет мгновенно реагировать и отключать насосное оборудование. Среди преимуществ – несложный монтаж и невысокая цена. К сожалению недостатки также присутствуют, и они отражаются на неточности показаний и непродолжительном сроке эксплуатации прибора.

Водоснабжение частного дома от вибрационного насоса типа «Малыш»

Бытует ошибочное мнение о том, что вибрационные насосы годятся только для полива огорода, а для полноценного водоснабжения загородного дома категорически не подходят, надо покупать дорогой центробежный насос.

Понятно, что для элитного коттеджа вариант с вибрационным насосом в скважине — не здорово, но для среднестатистического загородного дома или дачи большинства наших граждан — вполне годится.

И чтобы меня не упрекнули в рекламе или книжном мудрствовании, сразу скажу, что в моём загородном доме водоснабжение организовано именно от насоса «малыш»:

Оголовок скважины (на нём стоит белая сушилка для грибов, яблок и ягод) в теплой террасе моего дома

Оголовок скважины (на нём стоит белая сушилка для грибов, яблок и ягод) в теплой террасе моего дома

Подробности о том, как это всё у меня устроено, можно посмотреть здесь.

Да, срок службы таких насосов гораздо меньше, чем центробежных, но и цена в разы меньше. Я просто всегда держу в запасе резервный насос, а перепаковать сгоревший на новый — час работы.

Второе ошибочное мнение — о недостаточном напоре, развиваемом вибрационными насосами. Но в большинстве случаев их напора вполне достаточно.

Оптимальный режим работы вибрационного насоса семейства «Малыш» — 400 литров в час при напоре 40 метров водяного столба.

Для тех, кому этого недостаточно, могу рекомендовать сдвоенные насосы Бавленец производства Бавленского Электромеханического Завода:

Сдвоенный вибрационный насос UNIPUMP Бавленец-2

Сдвоенный вибрационный насос UNIPUMP Бавленец-2

Подробности про этот насос смотрите в отдельной статье.

Третье ошибочное мнение — о том, что вибрационные насосы не имеют автоматического управления. Собрать на их основе автоматические станции водоснабжения с поддержанием в системе постоянного давления, необходимого для нормальной работы душевых кабин, стиральных и посудомоечных машин просто нереально.

Но дело в том, что ничего самому собирать и не нужно, автоматические насосные станции на основе вибрационных насосов уже давно производят серийно:

Насосная станция UNIPUMP АКВАРОБОТ М 24-40Н

Насосная станция UNIPUMP АКВАРОБОТ М 24-40Н

Более подробно про такие станции читайте здесь.

Почему я отказался от использования в скважине вибрационных насосов Малыш с напорным штуцером на корпусе?

Вибрационный насос с напорным патрубком, отлитым одной деталью с корпусом

Вибрационный насос с напорным патрубком, отлитым одной деталью с корпусом

По одной простой причине — патрубок сделан крайне неудобно, приходится его допиливать напильником и исхитряться со шлангом и хомутами.

Но есть и другие конструкции насосов «Малыш»:

Насос «Малыш» с внутренней резьбой в корпусе для присоединения напорной линии

Насос «Малыш» с внутренней резьбой в корпусе для присоединения напорной линии

В комплекте присутствует пластиковый патрубок, но кто мешает докупить латунный?

Как видите, в этом варианте корпус насоса совершенно не мешает присоединению к патрубку шланга и креплению его практически любым хомутом.

Подробнее этот вариант конструкции насоса я описал в отдельной статье, здесь же расскажу о хомутах для крепления шланга к насосу, коль скоро о них зашла речь.

Какие из них надежнее и долговечнее?

Самый дешевый и распространенный вариант — червячные хомуты из нержавеющей или оцинкованной стали:

Но есть варианты и понадежнее, например вот такие:

О всём многообразии хомутов, доступных на российском рынке — здесь.

Удачи! Подписывайтесь на канал и не забывайте тыкать «Больше такого» (палец вверх). Это настраивает вашу персональную ленту Дзен на показ большего количества статей про водопровод и канализацию.

Другие модификации насосов

Существуют и другие разновидности насосов «малыш», имеющих отличия по способу всасывания. Если в классическом варианте забор воды производится снизу, то в моделях «Малыш-М» и «Малыш-3», он осуществляется сверху. Также, второй вариант отличается по техническим характеристикам.

В случае если возникла необходимость установки насоса для подачи питьевой воды, то рекомендуется приобретать модели с верхним забором. Преимущество таких разновидностей в том, что в водопровод вода поступает практически в чистом виде с минимальным содержанием примесей или полным их отсутствием.

Расположение на илистых участках насосов с верхним всасыванием, гарантирует работу без сбоев, так как подъем мелких частичек со дна исключен.

Советы опытных специалистов

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Основная причина поломок реле гидроаккумулятора – появление в трубах воздуха, песка или иных загрязнений. Происходит разрыв резиновой мембраны, и в итоге прибор подлежит замене

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Ремонт насоса «Малыш»

Итак, с насосом погружным «Малыш» (с его характеристиками, моделями и правилами установки) разобрались. Остается одна позиция – это ремонт. Необходимо обозначить, что насос «Малыш» является бюджетным прибором, поэтому чтобы не увеличивать его стоимость, производители используют в его конструкции обычные резиновые манжеты и прокладки, которые быстро выходят из строя. Именно в местах их установки происходят протечки, что является недопустимым явлением. Особенно, если дело касается отсека, где устанавливается электродвигатель.

Поэтому очень важно следить за целостностью манжет. Если есть даже небольшой намек на то, что резинки износились, надо сразу же их поменять

Для этого разбирается корпус насоса, для чего отвинчиваются четыре винта, производится разъединение корпуса на две части, удаляется прокладка, а на ее место устанавливается новая. В принципе, ничего сложного. Единственное, что может оказаться проблемой, это сложность откручивания винтов. Пролежав много времени в воде, они ржавеют, поэтому бывает иногда невозможно их открутить.

Вот так разбирается Малыш

По причине долгой эксплуатации может оборваться мембрана. Заменить ее тоже не сложно, если есть новая в наличии. Как показывает практика, в магазинах она не продается. Единственный выход, если водяному насосу «Малыш» делается ремонт своими руками, это наличие старого агрегата, который можно пустить на запчасти. Во всех остальных случаях придется воспользоваться услугами специалистов. Особенно, если сгорел мотор или оборвался шток.

Итак, подведем итог о насосе «Малыш». Компактный агрегат, недорогой, не требующий особых условий эксплуатации, не капризный. Его размеры определяет мощность устройства, поэтому производитель рекомендует использовать его только для скважин и колодцев с небольшим дебитом воды. По всем остальным техническим характеристикам и конструктивным позициям это обычный погружной насос вибрационного типа.
