Установка проточного водонагревателя
Проточные приборы могут быть различной конструкции и мощности, но их всех объединяет простота монтажа, они несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс нагрева происходит за очень короткое время, для чего требуются мощные ТЭНы.
Проточный водонагреватель, как правило, малогабаритное оборудование подсоединяемое гибким шлангом к тройнику, который врезают в трубу холодной воды. Его подключают к ближайшей розетке 220 в.
Особенностью проточных водонагревателей является то, что их можно использовать только для одной точки, но есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии. Размещаются в любых удобных местах: на стене над раковиной, ванной, кухонной мойкой или под ней, на потолке в душевой кабине.
Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.
Пробное включение проточного водонагревателя проводится с целю выявления протечки в месте подсоединения к водопроводу.

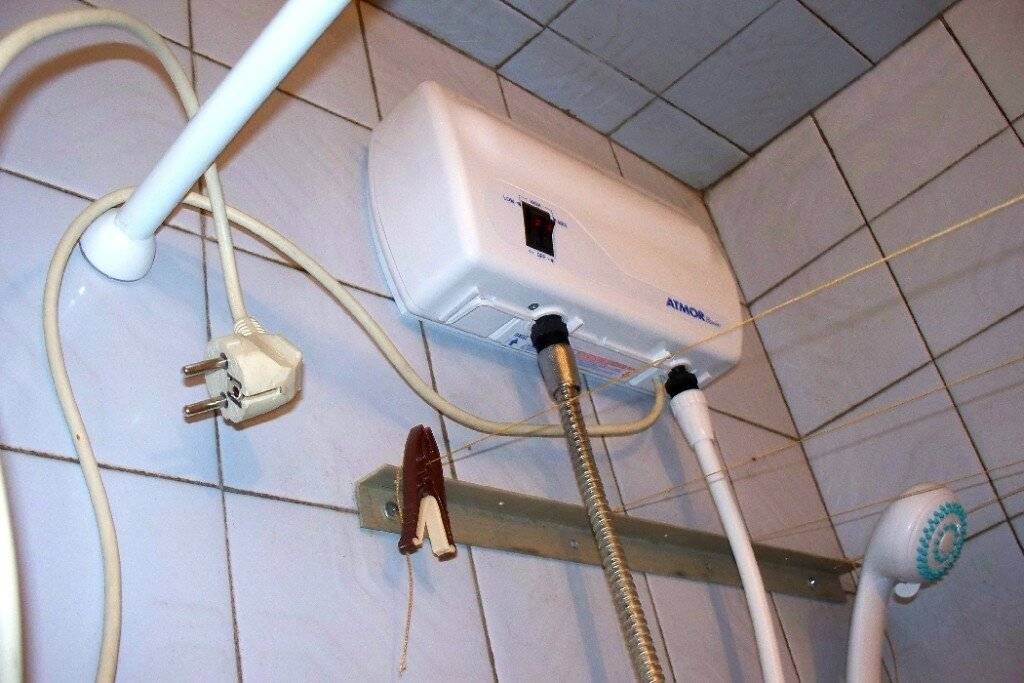

ATMOR Basic Подключение и эксплуатация / Проточный водонагреватель / Если отключили горячую воду
Смотрите это видео на YouTube
Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.
Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.
Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.
Проточный водонагреватель: подключение и использование
Смотрите это видео на YouTube
Установка водонагревателя. Водонагреватель проточный, установка и монтаж, Electrolux, Электролюкс.
Смотрите это видео на YouTube
Подключение проточного водонагревателя к электросети
Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.
Имеют место несколько обстоятельств, на которые следует обращать внимание:
- выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
- подбор автоматического выключателя для сети питания водонагревателя;
- подбор розетки, если она используется.
- заземление.
При подключении нагревателя мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.
Подключение через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.
Автомат для подключения следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:
- для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
- для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
- для более мощных агрегатов следует использовать прибор до 25 А.
Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.
Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.
Смотрите это видео на YouTube
Подключение накопительного водонагревателя к водопроводу – схема
Установка накопительного водонагревателя требует более
основательного подхода. К тому же, он позволяет использовать горячую воду из
прибора во всей квартире.
Схема устройства накопительного водонагревателя

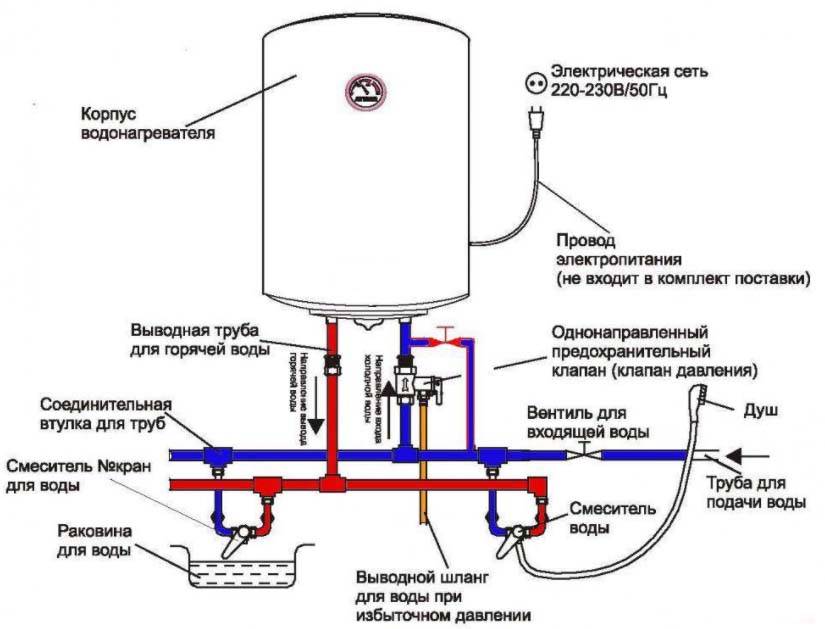

Схема устройства накопительного водонагревателяНа схеме мы видим типовое подключение водонагревателя
(накопительного) к водопроводу.
Обозначения «горячая вода» и «холодная вода» – это «стояки»
– две трубы, проходящие через все квартиры подъезда и снабжающие их водой
(холодной и горячей).
1-2 – водопроводные краны. Они перекрывают или открывают
циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то
краны открывают, не используется – то, естественно, закрывают.
3-4 – вводные в квартиру водопроводные краны. Они необходимы
для перекрытия подачи воды в квартиру.
5 – один из важных элементов – обратный клапан. Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения
холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).
Для понимания обратимся к устройству накопительного
водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг
подачу воды неожиданно отключают – вся она устремится в уже пустой стояк с
холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный
клапан предназначен для предотвращения подобной аварии.
В комплектацию любого хорошего накопительного
водонагревателя входит такое защитное устройство. Будьте внимательны при
проверке комплектации!
6 – сливной вентиль – кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….
Внимание на схему: следует обязательно располагать кран для
слива воды выше обратного клапана. В противном случае опустошить бак вам не
удастся – вода просто не будет вытекать из емкости.
Подключение газовой колонки
Домашние мастера должны знать о том, что все работы, связанные с монтажом газового оборудования, могут выполнять только работники газовой службы (Горгаз), имеющие специальный допуск. Информация по данной теме не может быть инструкцией по монтажу газовой колонки своими руками.
Даже если хозяин проявит самостоятельность и сам правильно установит газовый водонагреватель, неприятностей от газовой службы ему не избежать, вплоть до наложения штрафных санкций.
В 60-е годы прошлого века в СССР осуществлялось массовое строительство панельных пятиэтажек, так называемых «хрущёвок». Как правило, эти дома были газифицированы, и в каждой квартире устанавливалась газовая колонка. Со временем газовые водонагреватели устарели и их стали заменять новыми современными газовыми колонками.
Монтаж нового оборудования на место, где была старая колонка довольно прост. Газовая и водопроводная труба практически не меняют своего положения, за исключением некоторой корректировки их подводки к патрубкам нового водонагревателя. Из инструментов может понадобится перфоратор для установки новых кронштейнов, гаечные и трубный ключи.
Новую колонку навешивают на кронштейны. Используя муфты, сгоны и прокладки, к патрубкам бойлера подсоединяют газовую трубу и водопровод. Гибким шлангом подсоединяют выпускную трубу горячей воды к водоразборному крану. Вытяжную трубу соединяют с выходным отверстием колонки.
После того, как все соединения будут выполнены, производят пробный запуск. Во время первого включения проверяют тягу в вытяжке, отсутствие утечки воды и газа. При обнаружении нарушений аппарат выключают и ликвидируют нарушения.
Схемы подключения различных видов бойлеров
Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.
Подключение накопительного водонагревателя к водопроводу — схема
В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.
Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:
- рулетка и уровень;
- перфоратор и насадки;
- щипцы и кусачки;
- разводной и гаечный ключи;
- тройники и запорная арматура;
- трубы для горячего водовода;
- фитинги для соединения с водопроводной системой;
- ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
- гибкие соединительные шланги;
- 2-3 запорных крана.
Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.
Схема подключения накопительного водонагревателя
Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.
Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.
Установка и подключение проточных водонагревателей
Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.
Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:
- перфоратор с оснасткой или дрель-шуруповерт;
- обжимной инструмент (стриппер) и плоскогубцы;
- рожковые и разводной ключи;
- отвертка и молоток;
- устройство защитного отключения с подходящими характеристиками;
- металлопластиковая труба;
- тройник;
- ФУМ-лента;
- розетка с заземлением.
Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.
Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.
Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.
Подключение водонагревателя к сети
Что нужно знать:
Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
Популярный вариант установки маломощных моделей – через розетку
Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов
Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.
Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.
Правила перед подключением:
- Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
- Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.
Важно! Монтаж проводов выполнять только в сухом помещении
1 способ подключения
- Отмерить расстояние от розетки до точки монтажа водогрея.
- Разобрать электровилку, снять изоляцию кабеля.
- Счистить изоляцию с жил с обеих сторон.
- Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
- Открыть панель бойлера, соединить жилы с контактами. Закрыть.
Способ №2: подключение к электрощиту
- Протянуть кабель от нагревателя к щиту питания.
- Смонтировать автомат рядом с агрегатом, провести кабель.
- Оголить кабель на 10 см и фазу.
- Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
- Оголить кабельные жилы с двух сторон.
- Снять панель корпуса нагревателя, присоединить жилы к клеммам.
- Перекрыть подачу питания, подключить агрегат к щитку.
Чего нельзя делать?
Что не рекомендуется делать при подключении:
- Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
- Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
- Монтировать агрегат без технических знаний.
- Сливать бак, не отключив электропитание.
- Игнорировать правила безопасности.
- Использовать некачественные запчасти неизвестных брендов.
- Монтировать без предохранительного клапана.
Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.
Подключение бойлера к электросети
Самый распространенный и недорогой провод для подключения бойлера к сети 220 вольт – медный, марки ШВВП сечением 2 х 2,5 мм. Такое сечение выдерживает нагрузку до 20 ампер. При мощности бойлера 1,2 кВт токовая нагрузка составит всего 5,45 ампер. Провод в гофрированном самозатухающем шланге крепится к стене дюбелями «быстрый монтаж» с Г-образными шпильками. Диаметр дюбелей – 10 мм, диаметр шпилек – 8 мм.
Также можно проложить провод в подготовленной штробе. Для этого нужен перфоратор с остроконечной пикой или шлифмашина с алмазным кругом. Для облегчения штробления можно использовать стыки бетонных плит. Провод сечением 2 х 2,5 мм прокладывается от места установки бойлера до автомата, а от него – до счетчика.
Прежде, чем проводить подключение бойлера к электросети, обязательно отключите электричество в квартире или в доме. Провод, который подходит к бойлеру, подключается к специальным клеммам в бойлере при помощи крестовой отвертки. Накопительный бойлер часто комплектуется термостатом, поэтому водонагреватели в таком исполнении экономичнее и надежнее в эксплуатации.
Схема подключения бойлера к электросети.
Теперь можно начинать пуско-наладочные работы. Сначала резервуар бойлера наполняется водой из холодного водопровода – откройте шаровый кран после тройника на сливном бачке. Затем сразу откройте кран на линии ГВС, чтобы воздух из бойлера уходил, освобождая место под воду. Также откройте смеситель или кран для горячей воды – на кухне или в ванной комнате.
После заполнения резервуара из смесителя пойдет вода – можно его закрывать. Бойлер наполнился, вода в нем создает небольшое давление, поэтому подождите 0,3-2 часа и проверьте все соединения на протечку воды. При появлении капель на стыках подожмите гайки на фитингах.
Обзор вариантов установок
Установка накопительного водонагревателя
Для начала следует выбрать место, где вы будете подключать водонагреватель своими руками.
Тут есть несколько критериев, то распределим по важности:
- Наличие водопроводных труб рядом – установка накопительного нагревателя не должна быть осложнена прокладкой длинной системы снабжения водой.
- Безопасность эксплуатации будет во многом зависеть от того, насколько правильно вы сделаете подключение электрического нагревателя к электросети 220 В. Желательно, чтобы была выделена отдельная силовая линия на групповом автомате.
- Возможность резки в систему ГВС, которая уже есть таким образом, чтобы прогретая вода не попадала в общую домовую систему. Данный вопрос не относится к отдельным частным домам.
- Наличие прочных стен, на которых можно будет безопасно устанавливать бойлер своими руками.
Чаще всего целесообразной является монтаж водного нагревателя именно в ванной комнате. Дело в том, что там проложен водопровод, есть горячая труба и основная точка для потребления.
Но могут быть следующие проблемы:
Подключение бойлера к электрической сети для ванной комнаты является не самым удачным решением в том плане, что это может быть небезопасно. Но если вы выполните все требования по ТБ, то такой проект имеет место быть. О том, как правильно выполнить подключение бойлера к электрической сети в помещении с высоким уровнем влажности, рассказано в правила устройства электрических установок (ПУЭ). Если кратко, то коммутационные устройства в виде автоматов и розеток должны быть расположены за пределами ванной, нельзя допускать одновременного касания заземленных предметов и электрической установки. Кроме того, следует сделать заземление согласно ПУЭ. Обязательно должно быть УЗО.
- Крепление к стене. Установка накопительного бойлера своими руками возможна, и есть несколько способов. Проблема может возникнуть из-за качества стен. Блоки в санитарных узлах типичных квартир представляют собой конструкции из бетона с толщиной стенки 6-9 см. Бочка бойлера в 100 кг просто упадет даже при самых качественных анкерах. Оптимальным вариантом будет просверлить насквозь стену (в вентиляционный канал или стену) и прикрепить не на обычные анкера, а на болты через стальную пластину с тыльной стороны.
- Естественно, что если есть капитальная стенка, то вопрос с креплением даже не стоит. Тут остается лишь загнать анкера с длиной от 12 до 15 см, и можно будет повесить хоть 300 кг. Далее нужно врезаться в систем снабжения воды. Типичная схема представлена на фото внизу. В магистрали, которая идет от стояков к потребителя (смеситель или кран) должны быть врезаны вентили и тройники к бойлеру. Между стояком и врезкой обязательно должен быть запорный кран. Система будет функционировать так – перекрываем вентиль после горячей трубы, открываем запорный вентиль на прогретую воду. Остается пользоваться бойлером, причем нагретая вода не будет идти в общую систему. Если требуется использовать централизованное горячее водоснабжение, нужно лишь перекрывать запорные вентили до бойлера, а краны от стояка открыть.
Монтаж проточного электрического нагревателя
Установка проточного устройства не будет предусматривать сложного врезания в систему и монтаж запорных кранов. Вам нужно подключить миниатюрный бойлер к электричеству, и можно завести его на вход источника водоснабжения. Главное, чтобы был хороший напор воды. В проточных нагревателях сильная система нагревания, и при слабом потоке она начнет закипать внутри, а защита от перегреваний будет отключать прибор. Для подключения бойлера проточного типа в электрической схеме подключения обязательно следует предусматривать заземление и устройство защитного отключения. Фактически, при использовании прогретой воды и одновременной работе бойлера вы как будто контактируете с самим нагревателем. При электрических перебоях система безопасности должна сразу же обесточивать нагреватель.
Утепление бойлера
Чтобы бойлер лучше сохранял тепло, его нужно обернуть пенопропиленом, пенополиуретаном или изолоном. Утепляющий материал фиксируется на клей или проволоку. Теплоизоляция всей поверхности бойлера не только помогает сохранить тепло, но и позволяет уменьшить время нагрева воды за счёт повышения коэффициента полезного действия теплоносителя. Качественный утеплитель не позволит воде быстро остыть.
Качественный утеплитель не позволит воде быстро остыть
Второй способ утепления бойлера заключается в размещении внутри большого бака ёмкости меньшего объёма. Образовавшееся пространство выполняет функцию утеплителя.
Пространство между стенками баков выполняет функцию утеплителя
И все же, если вы осознаете, что не в силах установить бойлер самостоятельно, или существует необходимость замены труб вследствие их износа, обратитесь к специалистам. Их услуги обойдутся вам не слишком дорого: демонтаж старого водонагревателя — примерно 500 рублей, монтаж и подключение нового устройства — около 7 000 рублей. При этом вы будете уверены в том, что оборудование подключено правильно и у вас не случится аварии или взрыва. Есть и ещё один важный момент: при самостоятельной установке бойлера, как правило, аннулируется гарантия производителя.
Виды автономных водонагревательных котлов
На сегодняшний день на строительном рынке и в супермаркетах бытовой техники представлен широчайший выбор бойлеров – автономных устройств для нагрева воды. При этом чтобы не ошибиться с выбором оптимально подходящего устройства для конкретно взятого дома, нужно разбираться в разновидностях систем подобного рода. При этом основным параметром различия бойлеров считается их тип.
- Конструкция бойлера может быть накопительной – металлический бак с водонагревательными элементами как на фото. Такое оборудование вмещает в себе достаточно большое количество воды, которая в нём же и нагревается. Впоследствии эту воду расходуют по мере необходимости. При этом подогрев воды требует определённого количества времени.
- Автономная проточная водонагревательная конструкция бойлера, в которой нагрев воды происходит непосредственно в трубах. Удобством такой системы является моментальная доступность горячей воды при открытии крана.
Также конструкция бойлера может отличаться по тепловым носителям.
- Электрический бойлер оснащается специальными тэнами, которые работают от сети переменного тока.
- Газовые бойлеры для нагрева воды как на фото используют тепло пламени.
Хочется отметить, что для подключения газового оборудования к магистральной сети без помощи сертифицированных специалистов не обойтись, так как самостоятельные эксперименты запрещены по закону. При этом для ввода в эксплуатацию газового бойлера потребуются специальные разрешения организации предоставляющей подачу газа потребителю.
Если говорить об электрическом бойлере, то его подключение, возможно, своими руками. Принцип функционирования такой системы очень похож на работу стандартного электрочайника, поэтому его установка не вызывает каких-либо затруднений. К самым распространённым моделям бойлеров с электрическим подогревом воды относятся устройства накопительной конструкции, порядок подключения которых будет рассмотрен более подробно.
Установка водонагревателя на стену (традиционный вариант)
Установка водонагревателя на стену
Прибор можно устанавливать лишь на несущей стене, в максимальной близости от водозаборной точки, ведь температура воды, двигающейся по трубам, снижается.
Ниже приведена последовательность действий.
Клапан водонагревателя
Шаг 1. Вначале необходимо выбрать место для установки. При этом нужно придерживаться определенных требований.
- К прибору нужно обеспечить свободный доступ на весь эксплуатационный срок.
- Состояние электропроводки должно быть удовлетворительным, поскольку работающий бойлер создает большую нагрузку.
- То же касается и состояния трубопровода. Довольно часто людям приходится менять старые трубы вместо установки нагревателя ввиду невозможности врезки прибора в старую магистраль.
Бойлер можно вешать на стену лишь в том случае, если она способна выдержать вдвое больше его веса. К примеру, если полезный объем прибора составляет 75 л, то подойдет лишь стена, выдерживающая 150 кг и больше.
Шаг 2. ТЭНы, которыми оборудуются водонагреватели, всегда очень мощные, ведь скорость нагрева воды должна быть максимальной. В связи с этим к проводу, который будет использоваться при подключении, предъявляются определенные требования. Их достаточно много и производители обычно указывают их в техпаспорте. Отметим лишь, что минимальный диаметр провода должен составлять 5-6 мм.
Схема крепления бойлера к стене
Также следует выяснить максимальное напряжение, на которое рассчитан счетчик (если оно меньше 40 А, то счетчик заменяется на новый, более мощный), после чего приобрести переключатель под конкретное количество ампер и дополнительный кабель 3х6 мм.
Шаг 3. После подготовительных работ можно приступать непосредственно к установке. На стене отмечается, где будет находиться самая низкая точка нагревателя. Далее измеряется расстояние между отметкой и верхней крепежной планкой устройства. По отметкам проделываются отверстия.
В стенах из кирпича или бетона для проделывания отверстий используется победитовое сверло, если стена деревянная, то подойдет стандартное. Диаметр отверстий должен быть на несколько миллиметров большим диаметра дюбелей.
После этого дюбели забиваются и вкручиваются анкеры, на которые будет навешиваться нагреватель. Анкеры поворачиваются до упора, затем на них надевается крепежная планка.
Установка водонагревателя

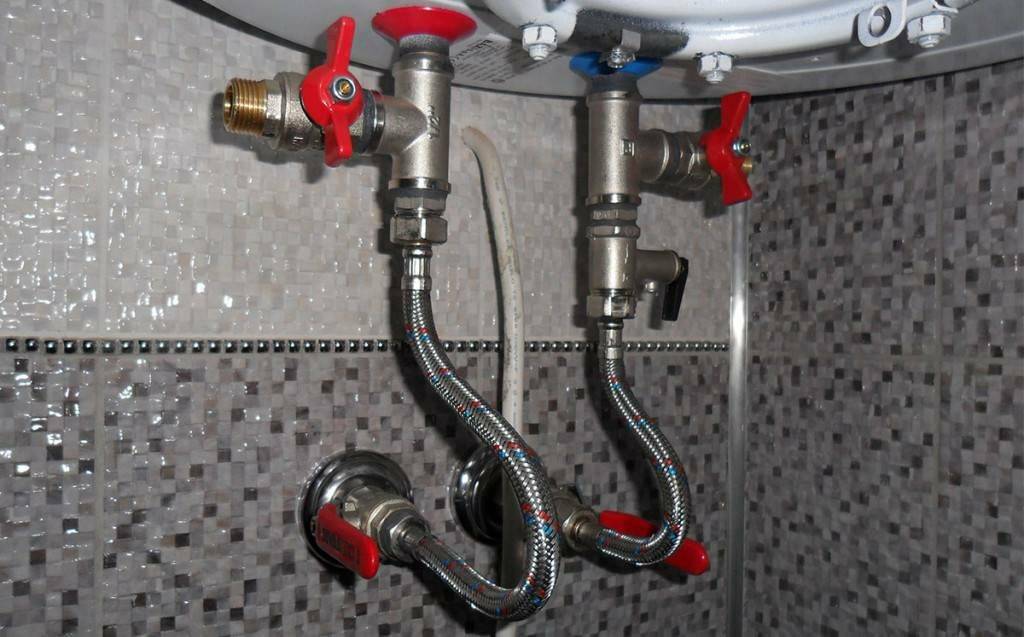

Шаг 4. При подключении к водопроводу используются гибкие шланги или ПП трубы. На корпусе должно быть два разъема:
- красный для горячей воды;
- синий для забора холодной.
Подключение бойлера
Клапан-предохранитель, который идет в комплекте с водонагревателем, устанавливается перед вводом для холодной воды. Для этого место соединения обматывается лентой ФУМ, накручивается кран, а на клапан, находящийся снизу, закручивается шланг. Так же второй конец шланга прикручивается к трубе горячего водоснабжения.
Видео – Нужен ли предохранительный клапан
Затем шланг для холодной воды прикручивается к водопроводу и подсоединяется к синему отверстию. В этом месте желательно установить шаровый кран, чтобы всегда иметь возможность при необходимости перекрыть воду.
«Водопроводные» мероприятия закончены, остается лишь подключить нагреватель к сети.
Установка водонагревателя
Шаг 5. Предохранительное реле, шнур и вилка должны идти в комплекте с бойлером. Перед подключением рядом с нагревателем оборудуется заземленная розетка.
Можно пойти другим путем – поставить автоматический переключатель. Это удобно тем, что все клеммы переключателя уже обозначены:
- синий провод нулевой;
- коричневый для фазы;
- желтый (или любой другой цвет кроме первых двух) для заземления.
После подключения всех контактов подается напряжение. Если все сделано правильно, на бойлере загорится индикатор. Остается лишь заполнить бак и задать нужную температуру.
Индикатор
Шаг 6. Проверка системы. После заполнения бака открывается кран для горячей воды – это необходимо для удаления воздуха. После включения прибор работает несколько часов, затем можно приступать к активной эксплуатации.
Схемы подключения своими руками
Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.
К емкости с водой
Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.
Также используется поплавок для отслеживания уровня жидкости.
Соединительная трубка должна обладать запорным вентилем.
Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.
Правила:
- Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
- Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.
К водопроводу
Советы перед установкой:
- Используйте только оригинальные детали, рекомендованные поставщиком.
- Не включайте устройство без воды, он может сгореть.
- Жидкость из бойлера пить нельзя.
Этапы подключения:
- Определить тип водопровода.
- Прикрепить устройство к стене.
- Подключить согласно правилам и схемам, представленным ниже.
Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.
Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.
Из металла
Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.
Инструкция:
- Зачистить место соединения, удалить старую краску и грязь.
- Соединить хомут и трубу, используем прокладку для уплотнения.
- Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
- Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
- Установить краны.
- Подключиться к кранам и бойлеру.
Из полипропилена
Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.
Инструкция:
- Сделать разрез в трубах, припаять тройники.
- Отверстия тройников спаять с трубами для нагревателя.
- Подключить к агрегату через оконечную муфту и кран.
Из металлопластика
Современный материал, прочный и легкий. Возможность простого открытого монтажа.
Инструкция:
- Разрезать трубу, подсоединить тройники.
- Сформировать отведение к водогрею.
- Подключиться к нему.
Установка бойлера
Схема установки электрических водонагревателей своими руками.
Изучив все нюансы монтажных работ по установке бойлера, можно приступить к его установке. Для работы потребуются:
- электроинструменты и инструменты для сантехники;
- арматура: краны, муфты, тройники и т.п.;
- рулетка;
- пластмассовые 12 мм дюбели и крепления;
- электроперфоратор с победитовым сверлом на 12 мм диаметра.
В первую очередь необходимо подвести к месту будущего все коммуникации и убедиться, что имеется автоматический выключатель для предотвращения перегрузок во время эксплуатации аппарата.
Затем с помощью сверла в стене на определенной высоте сделать отверстие глубиной на 5 мм больше, чем используемый дюбель или глубиной в дюбель для крючка. Вбить дюбель и вкрутить крючок. В связи с тем, что стены ванной комнаты или туалета зачастую делаются из гипсовой армированной конструкции, они могут не выдержать веса водонагревателя. Во избежание подобных неприятностей отверстия необходимо делать более глубокими, чтобы они достигали капитальной стены, в которую встроена санкабина. Это же правило относится и к стенам, облицованным регипсом или доской.
После того как выполнены подготовительные процедуры, бойлер можно вешать на крючок. Если все сделано правильно, то крепление сможет выдержать до 200 кг веса и бойлер можно спокойно вешать на крючок.
На следующем этапе, удерживая водонагреватель на высоте в нужной позиции, необходимо отметить все остальные места креплений и . Затем просверлить отверстия для намеченных креплений.
Дальше необходимо накрутить предохранительный клапан избыточного давления до 4-х оборотов, но не более, на вводный патрубок. В случае отсутствия счетчика на холодную воду, следует установить фильтр грубой очистки непосредственно перед вводным патрубком.
Необходимо к системе водоснабжения. Здесь понадобятся вентили и диэлектрические муфты. Если вы планируете вешать только один водонагреватель, то перед тем как вешать бойлер, необходимо заготовить один вентиль для холодной воды. Только не нужно устанавливать вентиль на предохранительный клапан. Такие действия могут привести к быстрому выходу системы из строя.
Еще раз убедившись, что все сделано правильно, можно в сеть!
