Облицовка
Перед тем как обложить металлическую печь в бане кирпичом, необходимо подготовиться к работе.
Подготовительные мероприятия
Начинать кладку можно только после высыхания бетонного и кирпичного основания. На него устанавливается металлическая печь, а вокруг неё делается разметка будущей облицовки.
Но сначала необходимо установить на деревянные стены вокруг очага огнеупорный щит из любых пожаростойких материалов.
Изоляция деревянных стен и пола минеритом
Если вы решили готовить кладочный раствор из глины, то её на несколько дней нужно залить водой, а песок тщательно просеять. Так как обложить кирпичом железную печь, и не испачкать раствором её корпус трудно, то перед началом кладки его следует защитить бумагой, картоном или пленкой, закрепив их на стенках скотчем.
Чтобы вода из раствора не впитывалась в кирпич, его примерно за полчаса до начала работы замачивают в воде.
Замачивание кирпича
Кладка
Решая, как обложить кирпичом чугунную печь, лучше выбрать кладку в полкирпича. Более толстый экран будет дольше нагреваться, а тонкий – быстрее остывать.
Кладку первого ряда начинают с дальнего угла, укладывая целый кирпич
Очень важно выложить его ровно и аккуратно, так как по нему будут равняться все последующие ряды.

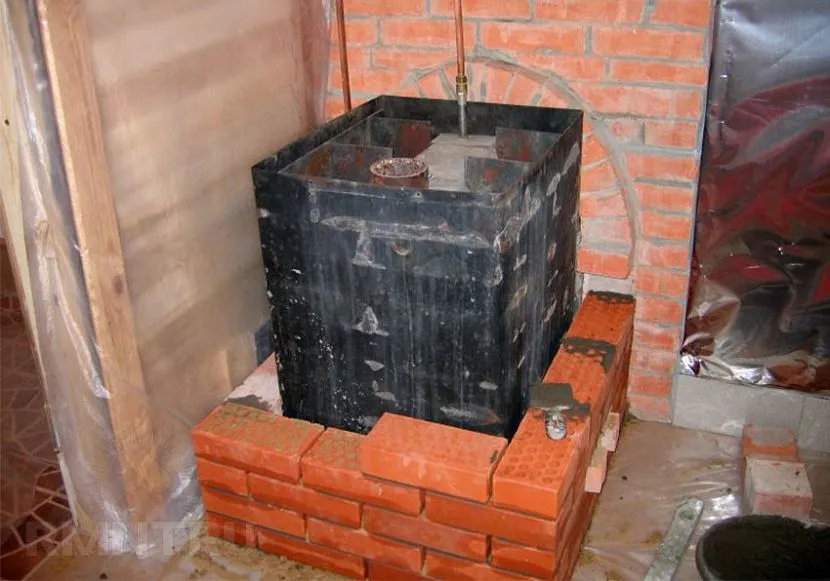

Они выкладываются поочередно, со смещением в полкирпича. Не стоит перескакивать через ряд, сначала поднимая углы, а затем заполняя пространство между ними.
Кладка выполняется со смещением
- Допустимая толщина горизонтального шва 8-10 мм, вертикального 3-5 мм.
- Швы заполняются раствором полностью, его излишки сразу удаляются с поверхности мастерком.
Кирпичи, выходящие за пределы плоскости, подбиваются молотком или киянкой
В процессе кладки нужно постоянно контролировать вертикальность стенок и углов с помощью отвеса или строительного уровня.
Вести ряд строго горизонтально поможет натянутый по верхней кромке ряда шнур
Вспомогательные вертикальные стойки облегчат работу
Для укрепления кладки можно через каждые два-три ряда укладывать в швы армирующую сетку.
На фото показано армирование кладки металлической сеткой
Также через каждые два-три ряда следует расшивать швы, пока раствор не потерял эластичность, и вытирать поверхность от остатков раствора мокрой тряпкой.
Расшивка швов
Выкладывая стенки, необходимо оставлять в них вентиляционные отверстия: минимум по два сверху и два снизу. В нижние будет поступать холодный воздух, защищая печь от перегрева, а через верхние – выходить нагретый.
Схема вентиляции печи
- Как вариант – можно облицевать печь кирпичом, уложенным в шахматном порядке с отверстиями между всеми соседними элементами.
- Вокруг дверей топки и зольника кладка должна вестись с учетом их полного открывания.
Кирпич придется подрезать, если он мешает открываться дверцам
Где заканчивать кладку – решать вам. Если у вас печь с плитой или каменкой, её доводят только до верха корпуса. Можно поднять её до потолка. А можно сделать фигурную кладку со сводом и облицовкой дымовой трубы, превратив обычную буржуйку в подобие камина.
Металлическая печь для бани, обложенная кирпичом до трубы
Вариант с кладкой на всю высоту и облицовкой трубы
Кирпичный портал превратил обычную печь в настоящий камин Теперь нужно дать раствору высохнуть как минимум в течение суток. Желательно, чтобы это происходило в естественных условиях, поэтому печь пока лучше не топить.
Порядовка кладки и интересные идеи
Перед выкладкой можно четко обозначить грани печки с помощью деревянных досок или брусков: это позволит не выходить за границы и соблюдать схему. Первый ряд делают сплошным, на втором ряду по сторонам будущей печки оставляют два отверстия, а все остальные ряды выкладывают по тому же принципу, что и первый. Низ печки выполняют без особых проявлений фантазии, так как она имеет только техническую функцию.
Перед кладкой кирпич необходимо вымачивать в воде.
Верх печки можно выполнить фигурной кладкой и для удобства эксплуатации оснастить переднюю стенку дверцей. Верх печки можно сделать плоским или выполнить в виде свода. Некоторые хозяева ставят решетку и используют верхнюю часть для приготовления пищи, что очень выгодно, учитывая стоимость газа и электричества в наше время.
Еще одним вариантом оформления буржуйки является переформирование ее в небольшой камин, который будет выходить задней панелью в другую комнату. Теплоотдача такого вариант буржуйки возрастет в несколько раз, да и вид у нее получится намного аккуратней и респектабельней. В данном варианте топка вашей буржуйки будет выглядеть, как дверка настоящего камина. Гости и не догадаются, что вы не создавали дорогостоящую массивную постройку, а просто обложили кирпичом старую буржуйку.
Во время укладки не забывайте проверять стыковку швов и ровность возведенных стен, так как от этого напрямую зависит не только внешний вид, но и функциональность печи.
Швы на печке сохнут минимум 3 дня, поэтому не спешите с ее облагораживанием. Когда кладка усядется, а швы подсохнут, печку очищают от излишков засохшего раствора. Делают это с помощью специальной щетки, которая монтируется на дрель. Далее кирпич моют мыльным раствором и используют печку по назначению.
Металлические печки буржуйки — отличное решение для домов с ограниченным пространством, они способны быстро нагреть помещение, кроме этого, не занимают много места. Большие кирпичные печи, конечно же, вместить в небольшую комнатку нереально, так что вышеописанный вариант будет очень кстати.
Буржуйка, обложенная кирпичом
На практике применяется много вариантов отделки отопительного агрегата. Прежде чем обложить нагревательное устройство кирпичом, следует изучить все тонкости процесса, придерживаться общих требований по выполнению такой работы:
- Выкладка кирпича осуществляется на расстоянии 7-10 см от стен металлической печки.
- Низ и верх кладки должны содержать небольшие отверстия для обеспечения вентиляции.
При нагревании воздуха в пространстве между конструкциями постоянно происходит его циркуляция. Теплые потоки воздушных масс распространяются по помещению, быстро нагревая его. При этом холодный воздух, постепенно перемещаясь вдоль стен металлического устройства, охлаждает его. Это увеличивает срок эксплуатации агрегата.
Отделка буржуйки кирпичом – процесс несложный, под силу даже новичкамИсточник iz-kirpicha.su
Два типа горения — две разных конструкции буржуйки
Различают два разных типа буржуйки, отличающихся по конструкции и принципу распределения теплоресурса.
Буржуйка классическая
В классической конструкции воздух в топку подается снизу через колосники и поддувалочное пространство. При этом зона горения располагается в колосниковой зоне под топливом, которое саморазогревается от раскаленных газов. Воздух для горения, проходящий через раскаленные колосники, предварительно нагревается. Процесс носит лавинообразный характер и регулируется только ограничением поступления воздуха.
Нижнее горение характерно очень быстрым нагревом буржуйки, удобством закладки топлива поверх зоны горения, интенсивным выделением тепла. К тому же, такой тип пламени стабилен при очень большой разнице в диапазонах подачи воздуха и силы тяги. Его основной недостаток — быстрое, но неполное сгорание топлива, пониженное КПД.
Печь длительного горения
Для печи буржуйки длительного горения следует использовать однокамерную схему. Воздух для горения подается прямо в камеру сгорания, поверх зоны горения. При этом создаются условия для более медленного поверхностного сгорания топлива.
Главные преимущества данного метода:
- большой промежуток времени между подачей топлива;
- приближенность к пиролизному горению;
- повышенный КПД.
Основные недостатки:
- более сложный розжиг;
- необходимость дозированной подачи воздуха;
- загрузка топлива производится после полного выгорания предыдущей партии.
https://youtube.com/watch?v=GeMINGFp_lo
Приготовление раствора
Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один — высокая цена.
Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:
- Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
- Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
- Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Если жгут растягивается сильнее — глина «жирная», рвется раньше — «тощая». В первом варианте, раствор под воздействием температуры сильно усядет, во втором — рассыпится.
Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:
- с помощью держака и мешковины, устраиваем некое подобие сачка;
- в него насыпаем песок и начинаем промывать под струей воды;
- промываем до тех пор, пока стекающая вода не станет чистой.
Таким образом, мы избавили песок от примесей.
Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.
Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.
Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Приведем базовый рецепт для кладочного раствора:
Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.
Этапы кладки печи буржуйки из кирпича
В связи с тем, что буржуйка, выложенная из кирпича, существенно тяжелее металлической печи, выкладывать ее необходимо на специальном фундаменте.
Поэтому буржуйка из кирпича своими руками для человека, проживающего в многоквартирном доме, это несбыточная мечта, если только он не является жильцом первого этажа. Частный дом, гараж и дача никаких ограничений на строительство буржуйки не накладывают.
Обычно печь размещают возле одной из стен. Тем самым, экономится место в помещении, но увеличивается вероятность возгорания стены. Поэтому часть стены, находящуюся в непосредственной близости от места установки печи, изолируют металлическим листом, листовым асбестом или слоем штукатурки.
На выбранном месте обустраивается фундамент. Яму под него достаточно выкопать на глубину до 500мм. Дно трамбуется, засыпается слоем песка (3-5 вёдер) и вновь трамбуется. Затем идёт слой щебня (100-150мм), который так же трамбуется, затем ровняется по уровню и заливается цементным раствором (цемент/песок – 1:3). Оставляем фундамент на сутки для отвердевания раствора.
Несмотря на то, что печка буржуйка из кирпича не относится к печам повышенной сложности, её кладку необходимо выполнять аналогично кладке любой печи иной конструкции, то есть по предварительно просчитанной порядовке.
Имея на руках порядовку, заготавливаем необходимые материалы и печные приборы, а также инструмент, который потребуется при кладке печи.
Поверх залитого фундамента укладываем два слоя гидроизоляции. Первый ряд кладки (цокольный) делаем непосредственно на гидроизоляционном слое.
К данному ряду предъявляются повышенные требования по горизонтали верхней его поверхности, так как она задаёт вертикаль всей конструкции печи. Этот ряд кладётся «на ребро». Все дальнейшие ряды кладутся в ½ кирпича.
Использовать строительный уровень для проверки вертикали и горизонтали кладки желательно через каждые пять рядов. Чтобы стенки печи не «ушли» в сторону, по углам печи рекомендуется опустить с потолка ряд воздушных ограничителей (шнур с гайкой на конце).
Топку удобнее всего обустроить на уровне 4-5 ряда, оставив для этого пространство шириной в два кирпича и высотой в три ряда. Под ней желательно предусмотреть отверстие в один кирпич для поддувала.
Вариант порядовки подобной печи приведён ниже.
Вариант порядовки печи
При её кладке используется красный рядный кирпич, шамотный кирпич, шамотная глина, обычная глина, песок, цемент.
Трубу проще сделать из металла (внутреннее проходное сечение должно быть не менее 12 см), а вывод её можно выполнить через крышу (традиционный вариант) или через заднюю стенку печи.
Обратите внимание на то, что толщина стенок трубы, особенно на её первых метрах, должны быть более 3 мм. В противном случае, она быстро прогорит. Особенности кладки дымохода и возможные ошибки, схема кладки и основные элементы
Особенности кладки дымохода и возможные ошибки, схема кладки и основные элементы.
Есть ещё один нюанс, который следует учесть именно на этапе выбора места для установки печи в доме.
Технологии, используемые для усовершенствования отопительных систем, привели к созданию альтернативных видов каминов
Собрать камин своими руками — задача сложная, так как в этом деле важен опыт и умелые руки.
Как выбрать необходимый в работе материал и какой вам понадобится инструмент?
Правильный способ обкладки буржуйки.
Основным материалом, при помощи которого можно будет своими руками обложить буржуйку, является кирпич. Он должен в первую очередь отличаться таким свойством, как огнеупорность. В его качестве принято использовать полнотелый глиняный кирпич красного цвета, который способен легко переносить высокие температуры, в то время не подвергаясь деформациям и не теряя имеющиеся эксплуатационные качества.
Выбрать можно любой из вариантов: простой гладкий кирпич или же имеющий неровную поверхность материал, благодаря которому можно будет решить одновременно и декоративный вопрос. Кладка из текстурного кирпича обладает теми же самыми свойствами, что и обычный вариант, однако кроме того, что ваша печь станет хорошо нагревать комнату, она еще и станет неотъемлемой частью интерьера. При этом, как советуют специалисты, выбирать фактуру и цвет кирпича лучше исходя из общего стиля, выбранного для интерьера всей комнаты, иначе внутреннее помещение будет выглядеть просто безвкусно.
К числу необходимых в работе инструментов относятся:
- Мастерок.
- Шпатели.
- Деревянная кирка или резиновый молоток.
- Болгарка.
- Строительный уровень.
- Отвес.
- Леска для шнурки.
Пошаговая инструкция по кладке печи буржуйки в гараже
- Кладка кирпича выполняется согласно схеме порядовке. Такая схема представляет собой горизонтальные разрезы печи, которые отображают количество и местоположение кирпичей в каждом из рядов кирпичной кладки.
- Первый ряд кирпичей кладут на ребро, тщательно проверяя горизонтальность. Второй ряд также сплошной, но кирпич уже располагают иной стороной.
- Для проверки вертикальности печи от потолка к углам прикрепляем отвесы. Они не позволят увести кладку в сторону и создать перекос конструкции.
- Следующие несколько рядов кирпича кладут таким образом, чтобы образовались стенки и пространство между ними. Это пространство предназначено для сбора золы и пепла. Поверх будет уложена колосниковая решетка. А с фронтальной стороны будет находиться металлическая дверца (поддувало), предназначенная для регулирования тяги в печи и удобства очистки печи от продуктов сгорания топлива. Дверцу изготавливают из листовой стали достаточной толщины, приваривая к ней навесы (петли) и ручку. Крепеж производят, защемляя кирпичами металлические крепления – лапки и зажимая ими же металлическую проволоку, удерживающую дверцу.Для герметичности на внутреннюю сторону дверец закрепляют асбестовый шнур.
- Колосниковую решетку можно приобрести в готовом виде или сделать своими руками, если есть сварочный аппарат и немного арматуры. Из продольных и поперечных металлических прутков собирают сетку, которую укладывают внутрь печи (5 ряд), не закрепляя раствором.Продольные отверстия в колоснике должны быть направлены в сторону дверцы.
- После того, как колосник уложен, производят кладку топочного пространства. Если топка будет маленькой, то дрова или уголь придется подкидывать чаще. Топку закрывают дверцей. Ее процесс изготовления и установки аналогичен дверце зольной камеры (7-9 ряд).
- Далее выкладывают свод печи (вместо кирпичного свода печи можно уложить лист чугуна и использовать его как плиту в гараже) и подводят к одной из стенок топки металлическую толстостенную трубу, которая будет обогревать гараж. Отрезок трубы вставляют в кирпичную кладку, закрепляя ее раствором. Если труба не цельная, отрезки соединяют муфтами (хомутами) с теплоизоляционным слоем или посредством сварочного аппарата. Герметичность швов очень важна. При нарушении герметичности в гараж будет попадать дым, а теплообмен будет нарушаться.
- Трубу выводим через крышу или одну из стен гаража на улицу, дела ее достаточно высокой для обеспечения нормальной тяги. Для уменьшения потерь тепла внешнюю часть трубы оборачивают слоем теплоизоляционного материала (например, стекловаты) и сверху надевают еще одну трубу большего диаметра. Для защиты от осадков и грязи к верхушке дымовой трубы приваривают металлический конус (грибок).
Дровница
Буржуйку в гараже топят углем, дровами или топливными брикетами. Все эти виды топлива нуждаются в месте хранения
Важно, чтобы топливо было сухим, в противном случае при его горении будет выделяться конденсат, оседающий на трубах и копоть, а тепловая энергия будет расходоваться не на обогрев помещения, а на испарения влаги
Дровницы выполняют из чугуна, стали и даже из кожи. Емкостью для хранения может послужить вместительный бак, металлическая коробка или большая сумка из кожи. Объем дровницы зависит от частоты использования печи и объема хранящегося в гараже топлива.
Дровницы, расположенные вне помещения должны защищать дрова от попадания влаги и проникновения грязи, грызунов. Внутри гаража дровницу располагают в некотором удалении от печи, ее функция – компактное хранение дров и уменьшение грязи и мусора от них.
Своими руками дровницы для гаража выполняют из набора сваренных между собой прутков, сетки и листов металла, вырезанных и изогнутых по индивидуальным эскизам. О том, как правильно топить печь углем читайте в следующих статьях.
Расчёт основных параметров (с чертежами и размерами)
Высокий КПД печки-буржуйки можно получить только в том случае, если правильно произведён расчет всех основных параметров конструкции.
Труба
В данном случае очень важен диаметр этого элемента. Пропускная способность дымохода должна быть меньше производительности топки печи, в чем и заключается основная отличительная черта буржуйки. Это позволит теплому воздуху не сразу уходить из печки, а задерживаться в ней и нагревать окружающий воздух.
Очень важно произвести точный расчёт для нее. Диаметр должен быть в 2,7 раза больше объёма топки
При этом диаметр определяется в миллиметрах, а объём топки в литрах
Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм
При этом диаметр определяется в миллиметрах, а объём топки в литрах. Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм.
Если в буржуйке предусмотрена установка колосников, то высота топки считается без учета объёма этой детали, то есть от верха колосниковой решетки.
Экран
Очень важно заставить раскалённые газы не остыть, а полностью догореть. К тому же топливо должно сгорать путем частичного пиролиза, для чего нужна чрезвычайно высокая температура
Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки
Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара
Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки. Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара.
Экран буржуйки из красного кирпича способен аккумулировать тепло
Подстилка
Она обязательно должна быть. На это есть две причины:
- часть тепла излучается вниз;
- пол, на котором стоит печка, нагревается, а значит, есть риск возгорания.
Подстилка решает сразу две эти проблемы. В ее качестве можно использовать металлический лист с выносом 350 мм (в идеале 600 мм) за контур самой печи. Есть и более современные материалы, которые отлично справляются с данной задачей, например, лист асбеста или каолинового картона, толщиной не менее 6 мм.
Для подстилки под буржуйку можно использовать асбестовый лист
Дымоход
Несмотря на все расчёта, в дымоход газы иногда уходят не полностью догоревшими. Поэтому делать его нужно особенным образом. Дымоход состоит из:
- вертикальной части (1–1,2 м), которую рекомендуется укутать теплоизоляционным материалом;
- боров (слегка наклоненная часть или полностью горизонтальная), длиной 2,5–4,5 м, который должен отстоять от потолка, который не обезопасен жаропрочными материалами, на 1,2 м (от деревянной поверхности на 1,5 м), от пола — на 2,2 м.
Дымоход обязательно нужно выводить на улицу
Фотогалерея: схемы устройства буржуйки для гаража
На схеме нужно обозначить все точные замеры Дымоход должен выводиться обязательно на улицу Буржуйка может быть круглой или квадратной Объём топки зависит от наличия колосников Схема буржуйки зависит от используемого материала
Отделка печи буржуйки кирпичом: советы и рекомендации – Работаем с Кирпичом
Печь буржуйка знакома всем дачникам. Покупать дорогие отопительные приборы для бытовок и дачных домиков не выгодно, а старенькая буржуйка справится с задачей и не разорит хозяина. Эта печка не требовательна к топливу, имеет варочную поверхность и небольшой размер. В некоторых случаях можно обложить буржуйку кирпичом.
Буржуйки бывают чугунные и металлические. Первые, конечно, более экономичные. Проблема всех металлических печей заключается в быстрой теплоотдаче. Как только все топливо прогорело буржуйка моментально остывает, а с ней и отапливаемое помещение.
Быстрая теплоотдача выручает при необходимости быстро прогреть комнату, но требует постоянной загрузки топлива. За такую «прожорливость» буржуйка и получила свое название – сколько топлива не положи – все мало. Чтобы повысить КПД буржуйки, во времена Октябрьской революции удлиняли трубу дымохода.
Горящие газы проходя по длинной трубе нагревали её, поэтому длина дымохода могла равняться периметру помещения.
Более простой способ сохранить часть тепла – обложить печку кирпичом. Жар, исходящий от печки, нагревает кирпич, а он остывая отдает накопленное тепло. Кирпичная кладка позволит еще пару часов после остывания буржуйки находится в тепле.
Такая обкладка буржуйки кирпичом не только увеличивает КПД, но и внешне преображает дешевую печку. Для большей красоты можно использовать специальную жаропрочную кафельную плитку.
Так буржуйка может стать визуально очень привлекательной и напоминать голландскую, шведскую печки.
Пример обкладки
Как обложить буржуйку кирпичом на даче
Для обогрева помещения на даче и в загородном доме часто используется печь-буржуйка или камин. Чугунная или металлическая печь проста в изготовлении, неприхотлива в обслуживании и доступна по ценам.
Материал печи — металл или чугун — имеет как отрицательные, так и положительные свойства.
Так, способствуя быстрому нагреву помещения, металлическая печь, с другой стороны, с таким же «успехом» и быстро остывает.
В сети можно найти большое количество видео с инструкцией по обкладке печи или камина, но мы предлагаем рассмотреть детально данную проблему в статье.
Для начала перечислим главные качества, которые отличают буржуйку с обкладкой от первоначальной печи :
- Выполненная из кирпича своими руками конструкция позволяет длительное время удерживать тепло внутри, распространяя его равномерно по всему помещению.
- После выключения, печь еще долгое время будет поддерживать высокую температуру в помещении, избавив от необходимости после очередного включения заново разогревать холодный дом.
- Конструкция обложенной кирпичом буржуйки или камина безопасна в эксплуатации. так как избавляет владельца от возможности получить ожог при контакте с раскаленным металлическим корпусом.
Выбор материала и инструмента
Обложить буржуйку кирпичным корпусом можно своими руками и собственными силами. Основной проблемой является правильный подбор необходимых инструментов и кирпича определенного качества.
Для обкладки буржуйки или камина используется классический кирпич, глиняный печной кирпич. отличающийся качествами термостойкости.
При воздействии высоких температур такой кирпич не подвергнется деформации, и, что самое главное, сохранит свои эксплуатационные свойства .
Поверхность кирпича не влияет на функциональность итоговой конструкции. Это может быть гладкий полнотелый керамический кирпич или кирпич с текстурированной поверхностью.
В декоративных эстетических целях лучше использовать фактурный кирпич. который прекрасно дополнит интерьер любого помещения.
Нельзя использовать кирпич с пустотами, так как высокая температура приведет к его разрушению .
Весь арсенал инструментов, необходимых для обкладки печи и камина кирпичом своими руками, включает. мастерок, шпатель, кирка либо резиновый молоток, болгарка, уровень, уголок, отвес и леска для шнурки.
Секреты устройства конструкции буржуйки
В общем случае буржуйка представляет собой печь, примитивной конструкции, имеющая глухой под. КПД такой конструкции минимальный порядка 5-10%.
Труба
Буржуйка – простейшая печка
Интересной с технической точки зрения деталью является конструкция трубы. Размер ее диаметра таков, что она пропускает отходящие газы в меньшем количестве, чем они возникают в ходе процессов, происходящих при горении. Такое устройство трубы создает условия, при которых продукты горения не сразу удаляются, а делают несколько витков в топке. Этим они способствуют подсосу дополнительного количества воздуха, что дает возможность сгореть топливу в полном объеме. После этого остывшие дымовые газы выводятся в трубу.
Правильное соотношение диаметра трубы, выраженное в миллиметрах, и объема топки в литрах должно находиться в районе числа 2,7.
Экран
Конструкция печи предполагает режим горения топлива, приближенного к частичному пиролизу. Это означает, что вращающиеся потоки отходящих газов догорают в топке. Печка при этом плавно переходит с работы на одном режиме на другой, отдавая тепло в процессе тления топлива.
Устройство экрана, окружающего печь с трех сторон и прикрывая, таким образом, половину всей ее поверхности, позволяет решить задачу поддержания температуры в топке и обеспечить безопасность конструкции. Экран располагается на расстоянии 50-70 мм от печи и отражает на нее же значительную часть инфракрасного излучения. Указанный зазор дает возможность повышения экономичности агрегата.
Роль конвекции
Чугунная буржуйка
Начало процесса горения топлива с высокой теплотворностью, к которым относятся уголь и дрова, характеризуется выделением значительного количества энергии. В связи с этим возникает необходимость передачи вспышки тепла в помещение. Это можно реализовать при помощи конвективной передачи тепла. В нашем случае экран задерживает теплый воздух возле поверхности разогретой топки и направляет его по касательной вдоль ее поверхности. Физические законы подтверждают нецелесообразность экранирования горизонтальных поверхностей.
Подстилка
Низ печи, называемый подом, прогревается в меньшей степени по сравнению со стенками, но при этом происходит интенсивное излучение тепла вниз. На мощность печи это практически не оказывает влияния, но может стать причиной пожара. Для того, чтобы избежать этого, печь устанавливается на конструкцию, состоящую из слоя асбеста или базальтового картона, на котором располагается лист металла. Вынос последнего должен составлять минимум 350 мм по периметру печи.
Дымоход
В связи с тем, что продукты горения уходят в дымоход, имея значительную температуру и полностью не сгоревшие, большое влияние на работу печи оказывает конструкция дымохода. Он состоит из:
- вертикальной части, высота которой должна превышать 1-1,2 м. При организации теплоизоляции этого участка получается приемлемый газовый экономайзер;
- борова, который располагается горизонтально или под некоторым углом. Он представляет собой трубу, имеющую тот же диаметр. Назначение этого конструктивного элемента заключается в создании условий для догорания отходящих газов. Теплоотдача его составляет порядка 25% всей теплоотдачи устройства. Боров должен иметь длину минимум 2,5 м, а в идеальном случае более 4,5 м.
Располагаться боров должен на расстоянии от оштукатуренных поверхностей стен и потолка более 1,2 м, для деревянной облицовки оно увеличивается до 1,5 м. Выполнение этого требования позволит не только избежать пожара, но и сбережет отделку. Во избежание травм боров должен находиться на высоте более 2,2 м
