Необычная буржуйка из газовых баллонов своими руками без лишних вложений

Монтаж дымохода для самодельной печи

Дымоотведение – это очень важный процесс при установке печи на древесном топливе в закрытых помещениях. Угарный газ довольно опасен для жизни и здоровья человека. К тому же, от качества дымохода будет зависеть тяга, а значит, и качество прогрева, скорость повышения температуры.

В верхнем отсеке печи было прорезано отверстие. Здесь я воспользовался газовой горелкой, что оказалось более удобным. Самое интересное, что трубы для дымохода, если их покупать на рынках, обойдутся в довольно крупную сумму. Мне повезло, в гараже лежало несколько отрезков диаметром 100 мм. Если же возможности найти их бесплатно, нет, то лучше попробовать приобрести их на точках приёмки металлолома.

Чтобы отверстие для трубы получилось более ровным, я воспользовался остатком диска от болгарки, хотя, по сути, идеальная точность здесь ни к чему.

Разметка отверстия для будущего дымохода

По сварке самой трубы дымоотведения, думаю, говорить не стоит. Каждое помещение имеет индивидуальные размеры, планировку, а значит, ни одного повторяющегося варианта в итоге, найти не удастся. Для большего теплообмена, дымоход можно выполнить с использованием нескольких колен, хотя и того тепла, которое будет выделять пламя в подобной буржуйке иногда даже слишком много.

Дымоход был выведен под небольшим наклоном в сторону стены, а далее – на улицу (под потолком гаража)

Какой баллон выбрать для буржуйки

Чтобы система работала эффективно, она должна иметь определенный размер. Поэтому варианты емкостью на 5 или 12 л не подходят, так как они очень маленькие. Если надо обогревать небольшое пространство, можно использовать разновидность вместимостью 27 л.

Чтобы сделать буржуйку из газового баллона на дровах длительного горения, лучше всего использовать изделия на 40 или 50 л. Они идеально подходят для таких целях и обладают необходимыми габаритами для удобного использования.

Для работы подойдут любые варианты, состояние не имеет особого значения. Главное – чтобы не было серьезных повреждений и деформаций. Важнее всего размер, чтобы закладывать дрова было удобно.

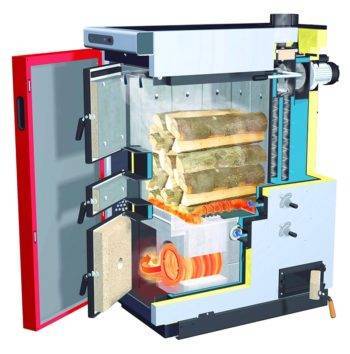

Как изготовить пиролизный котел своими руками из газового баллона пошаговая инструкция

Для начала требуются чертежи пиролизных самодельных котлов. Их находят в соответствующей литературе или на сайтах домашних умельцев

Важно рассматривать агрегаты с подробным видео и отзывами от реальных владельцев, в процессе эксплуатации совершенствующих собственное изобретение. Из материалов и инструментов потребуются:

1. Стальные листы и профильные трубы толщиной от 3 мм. Если меньше, то со временем температура горения дров деформирует агрегат и приведет его в негодность в момент работы, что чревато риском прогорания стенок и возникновением пожароопасной ситуации.
2. Сварочный аппарат постоянного тока и соответствующие электроды.
3. Дрель с алмазными сверлами и шлифовальная машина с аналогичными дисками.
4. Комплектующие котла: дверцы, короб зольника, дутьевой вентилятор.

В зависимости от конструкции и чертежей, модели агрегатов отличаются. Если создается пиролизная печь своими руками – прибор отопления лучше держит тепло, в отличие от железа, то к описанному набору добавляется шамотный кирпич и асбестовые или паранитовые листы.

Алгоритм или пошаговая инструкция состоит из следующих пунктов:

• По намеченным размерам, приготовленные листы стали и профильные трубы разрезаются. Края заготовок тщательно проходят алмазным шлифовальным кругом – сваривать будет легче и риск пораниться снизится.
• Сваривается корпус – на горизонтальную поверхность укладывается заготовка торца, а к ней прихватками крепят стенки, дно и крышку.
• Внутри котла располагают топку с колосниковой решеткой. В середине наваривается форсунка для отвода отходящих олефинов – газов с высокой температурой.
• Выполняется сборка системы охлаждения. Она состоит из нескольких профильных труб, выходящих за пределы котла.

ПОСМОТРЕТЬ ВИДЕО

Остается приварить на котёл отопления своими руками переднюю стенку, оснащенную поддувальной и загрузочной дверцей, установить агрегат на соответствующую станину и провести испытания.

Устанавливают котел своими руками на бетонную плоскость, залитую по уровню и накрытую асбестовыми листами. Если возможности для заливки нет – вес бетона влияет на фундамент, то полы разбирают, выкладывают кирпичами, устилают паранитом и накрывают листовым железом. Так, безопасность импровизированной котельной будет соблюдена.  Пиролизный котёл сделать своими руками — это просто, только надо немного постараться.

Рубашка из камня

Если в наличии есть кирпич или камень, можно создать вокруг буржуйки из газового баллона некое подобие рубашки. Материалы укладываются не впритык к металлу, а с оставлением небольшого воздушного промежутка. Тепловое излучение прогреет камень (или кирпич), в результате чего тот начнет отдавать накапливаемое тепло. Если пламя вдруг потухнет, кладка будет сохранять тепло, накопленное ранее. Также между буржуйкой и каменной кладкой образуется конвекция.

Некоторые люди обкладывают буржуйки из газовых баллонов кирпичом или камнем впритык. В результате на свет образуются вполне симпатичные и эффективные печи.

Как сделать буржуйку из газового баллона своими руками

Если вы разбираетесь, как своими руками сделать буржуйку из газового баллона на отработке, предварительно найдите чертежи. Там отличается конфигурация топки, так как потребуется емкость для отработки и инжектор в виде трубы с отверстиями для эффективного сжигания. Эта разновидность сложна в реализации, проще всего сделать классическую печку на дровах.

Буржуйка горизонтального типа

Этот вариант занимает больше места, но может стать отличным решением для экономного расходования дров. Их можно закладывать в несколько рядов, чтобы сгорание происходило постепенно. При этом горизонтальная разновидность может создавать опасность ожогов, так как поверхность сильно нагревается при работе. Собирать ее следует так:

1. Дверцу проще всего делать на верхнем торце. Вентиль можно оставить для регулировки подачи воздуха или вместо него поставить специальный штуцер. Если будет установлена готовая дверка, сделайте проем под нее, приварив по периметру уголок для каркаса.
2. Отверстие под дымоход делайте на противоположной от дверцы стороне с отступом около 20 см от края. Чтобы не вырезать его точно под трубу, можно сделать проем и обварить его металлическим кольцом, к которому приваривают и дымоход.
3. Чтобы было удобнее удалять золу, внутри желательно разместить колосники. Проще всего взять два уголка, которые прихватываются на нужном уровне. На них затем укладывают самодельный элемент из арматуры или готовый колосник из чугуна, если удалось найти подходящий размер.
4. В нижней части приварите опоры или ножки. Делайте расстояние до земли таким, чтобы пол не перегревался, а вся поверхность баллона отдавала тепло в помещение. Тут нет особых требований, главное, чтобы печка была устойчивой и безопасной.

Перед тем как сделать горизонтальную буржуйку из газового баллона в гараж обязательно убедитесь, что для нее хватает места. Дело в том, что вокруг конструкции придется оставить пространство не менее метра, а в небольших гаражах сделать это сложно.

Вертикальная буржуйка из газового баллона

Это решение намного компактнее и занимает минимум места, поэтому его используют чаще. Удобнее всего ставить такую печку в углу, чтобы создавать меньше помех для передвижения. Инструкция по изготовлению выглядит так:

В нижней части сделайте опоры или приварите платформу размером больше диаметра баллона. Это обеспечит устойчивость конструкции. Если пол в помещении неровный, можно сделать ножки с возможностью регулировки, чтобы выставить буржуйку идеально.
Снимите вентиль и сделайте отверстие вокруг места его установки по диаметру будущего дымохода. Обычно используют трубу на 10 см или немного больше. Для удобства ее крепления по периметру отверстия наварите ворот из металлической полосы.
Отступите примерно 10 см от дна баллона и прорежьте дверцу для поддувала, обычно она имеет небольшую высоту. Помните о том, что через этот проем будет извлекаться зола, он не должен быть слишком маленьким. Дверцу закрепите на 2 петли, чтобы она двигалась ровно и не перекашивалась.
Выше поддувала сделайте дверку для закладки дров. Она намного больше по размеру, нижняя часть должна быть примерно в 10 см от верхнего края первого проема

Этот элемент очень важно закрепить надежно. Продумайте, какая задвижка обеспечит простое запирание и легкое открывание

Помните, что поверхность сильно нагревается при работе.
Примерно посередине между двумя проемами приварите несколько кусков уголка, чтобы создать опору для будущего колосника. Его сварите из арматуры по размеру баллона, используйте прутья большого диаметра, так как тонкие быстро перегорят и придется их заменять.

При сборке своими руками вертикальной буржуйки из газового баллона на дровах для гаража стоит уделить основное внимание прочному креплению дверок и качественному соединению корпуса с дымоходом. Если там есть щели, их следует заделать асбестоцементным шнуром

Собрать печь для обогрева из газового баллона несложно. Главное – правильно подготовить его, чтобы избавиться от остатков газа и отдушки, и следовать инструкции по проведению работ

Важно точно подгонять элементы друг к другу и расположить буржуйку в безопасном месте. Проще всего посмотреть видео, чтобы разобраться в процессе еще лучше

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки. 2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

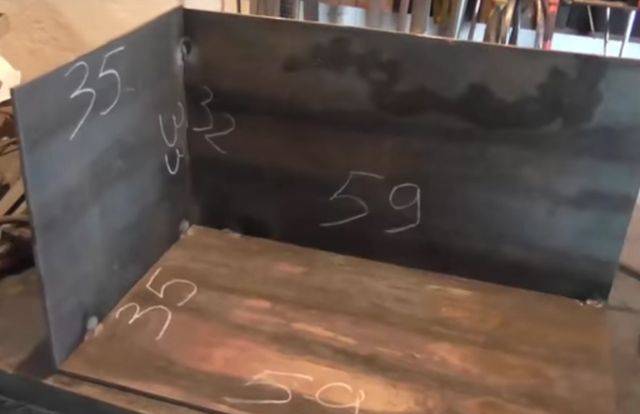

Сварка короба

4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.

Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином. 5

Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка

5. Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка.

Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы.

Отверстие для трубы

10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней. 11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше. 12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

Приваривание дверки

Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи, которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.15. Дымоходная труба присоединяется к печи с помощью гильзы. 16. Для вставки заслонки-шибера, регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

Рекомендации по изготовлению

Тема изготовления различных буржуек на дровах из газовых баллонов весьма популярна и вот почему. Во-первых, это доступный материал, что можно найти на любом пункте приема металлолома. Во-вторых, подобный бак – это фактический готовый корпус печи с достаточно толстыми стенками. Остается только самостоятельно его доработать и получится отличная буржуйка для отопления гаража или дачи. Причем конструкция может быть как вертикальной, так и горизонтальной.

Вертикальная буржуйка из баллона, сделанная своими руками, компактнее и занимает в помещении мало места. Но вот дрова в ней гореть долго не будут, как ни ограничивай расход воздуха, так как пламя станет охватывать весь объем топлива.

Другое дело – горизонтальная печка, в ней пламя движется от начала к концу, постепенно сжигая древесину. Но с ней и работы побольше, нужно устраивать зольную камеру снаружи, поскольку внутри она отнимет слишком много полезного объема. Устройство данной буржуйки показано на чертеже:

Теперь о том, как сделать горизонтальную буржуйку в домашних условиях. Для этого нужно аккуратно отрезать болгаркой верх баллона, где прикручен газовый вентиль. Естественно, вентиль надо предварительно вывинтить, а емкость наполнить доверху водой с целью вытеснить все пары пропана, что могли остаться внутри бака.

В противном случае вы рискуете устроить взрыв, последствия коего непредсказуемы. Дальше последовательность действий такая:

• вырезать полосу в боковой стенке, где будет привариваться зольная камера. Другой вариант – насверлить множество отверстий, как это видно на фото ниже.
• изготовить и приварить к баллону зольник из металла толщиной 2—3 мм. Спереди поставить самодельную дверцу или заслонку для регулирования подачи воздуха;
• спереди в торец следует врезать загрузочную дверку. Ее можно изготовить круглой либо квадратной формы или же приобрести готовое изделие;
• в задней части надо вырезать отверстие для дымоходного канала. Слишком большим его делать не стоит, достаточно принять диаметр дымохода 100 мм, максимум – 150;
• приварить патрубок;
• изготовить подставку из любого подручного металлопроката и тоже приварить его к корпусу.

Печь вертикального типа из баллона изготовить немного проще. Чтобы сделать такую буржуйку своими руками, надо вырезать проемы для дверец в боковой стенке, причем в качестве створок могут выступать сами вырезанные куски металла. Нужно лишь приладить к ним петли, например, из нескольких звеньев толстой цепи, как это сделано на фото:

А вот с колосниками придется повозиться. Мало того что надо изготовить решетку (лучше из арматуры периодического профиля), так ее еще необходимо как-то установить внутрь баллона. Тут придется отрезать его верх либо нижнюю часть – на ваше усмотрение.

После монтажа колосников отрезанную часть следует приварить на место, а сверху приладить патрубок для отвода продуктов сжигания.

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Конструкция, преимущества и недостатки

Буржуйка на дровах — устройство, которое появилось два века назад. Чугунная буржуйка ассоциируется с бедностью и разрушениями, но на момент появления, позволить приспособление могли только представители обеспеченного слоя общества.

Дровяные буржуйки для дачи простейшей конструкции представляют собой металлический ящик или цилиндр, установленный на ножки. Предусматривается дверца для загрузки топлива и труба для отвода дыма из камеры сгорания. К недостаткам такого устройства относят недостаточный КПД и потребность в постоянной загрузке дров.

• обогрев помещения;
• приготовление пищи, разогревание воды;
• украшение интерьера дачного домика (буржуйка-камин).

Если сделать своими руками буржуйку, она спасет от зимнего холода при площади помещения до 50-60 метров квадратных. При расчете помнят, что мощность отопительных приборов зависит от высоты помещения. При значительной высоте потолков, отапливаемая площадь уменьшается.

Металлические печи для дачи в процессе модернизации, увеличения эффективности и эстетичности внешнего вида приобрели дополнительные элементы. Чтобы увеличить КПД буржуйки прибегают к следующим элементам:

1. Герметичный запор и контроль воздушных потоков. Эта функция позволят переводить печь на даче своими руками в режим медленного горения. Снижается расход топлива, увеличивается коэффициент полезного действия.
2. В верхней части камеры для сжигания дров выполняется установка устройства для дожига газов, образовавшихся в процессе горения топлива. Уменьшается количество отходов сгорания, температура дыма в дымоходе и увеличивается КПД устройства для отопления.
3. Для обшивки внутренней поверхности стенок применяются материалы, устойчивые к воздействию высоких температур и огня. Печка-буржуйка своими руками обшивается шамотом или огнеупорными материалами других видов. Материал стенок защищен от перегревания, срок эксплуатации устройства увеличивается. Помимо этого повышается коэффициент полезного действия и экономичность расхода топлива.
4. Печь-буржуйка своими руками с установленным стеклом во фронтальной части позволяет устанавливать на даче в помещениях комнат общего пользования и спальных. Сделать буржуйку в этом случае требуется с применением жаропрочного стекла, которое не повредиться при воздействии повышенных температур.

Печь-буржуйка может быть предметом, вокруг которого выстраиваются интерьерные компоненты

Достоинства установки в гараже и на даче

К плюсам применения устройства для нагрева воздуха в небольших помещениях относят:

• чтобы растопить печку не требуется тратить много времени;
• если в конструкции предусмотрены перечисленные выше дополнения, КПД достигает 80%, что является хорошим показателем эффективности;
• объем помещения прогревается равномерно вне зависимости от того, где установлено устройство;
• цена на топливо и многообразие (печь можно топить углем, дровами, торфом, щепой, опилками, отходами лакокрасочными и отработанным маслом);
• если сделать печь-буржуйку своими руками, цена будет ниже, чем у камина или кирпичной печи аналогичной мощности;
• экономичный расход топлива;
• многообразие функций (говорилось ранее).

Внушительный список достоинств привел самодельные буржуйки к популярности. Они незаменимы для обогрева помещений в холодный период.

Недостатки

Несмотря на преимущества, устройство имеет негативные характеристики, которые требуется учесть перед выбором устройства и началом сборки и установки:

• аккумуляция тепла невозможна: гаснет огонь — прекращается отопление;
• топить дровами или другим видом топлива требуется непрерывно, если прервать подачу топлива, температура в помещении снизится;
• чистка дымохода, периодичность зависит от диаметра трубы, составляет от 1 до 8 недель;
• Вывод трубы высоко над крышей (для других типов печек и котлов также требуется).

Перед окончательным выбором учитывают специфику и назначение помещения, возможность частой загрузки топлива.

Эксплуатация печи-буржуйки с водяным охлаждением

Нельзя не отметить тот факт, что при монтаже теплообменника в печь в водяном контуре жидкость может закипеть прямо в процессе обогрева помещения. Чтобы этого не допустить, обязательно ставят циркуляционную технику. Благодаря ей тепло будет равномерно расходиться по всему дому. Кроме этого, понадобится установка двух дополнительных устройств:

1. Источник бесперебойного питания. Он нужен для того, чтобы запитать насос при отключении электричества.
2. Байпас. Это отрезок трубы, который позволяет воде течь напрямую, минуя теплообменник. Если рядом с печкой есть электрическая розетка, можно использовать систему автоматики, которая будет включать и выключать проток через байпас в зависимости от температуры теплоносителя. В противном случае ставят запорную арматуру и управляют ей вручную.

Байпас позволяет переключить поток теплоносителя на прямую подачу к радиаторам при его нагреве до нужной температуры

При обращении с печью-буржуйкой необходимо соблюдать определённые правила эксплуатации.

1. Не топите печь, когда теплообменники пусты. При такой эксплуатации они быстро прогорят.
2. Во время работы печи не отделяйте теплообменник от сети отопления. Когда вода нагревается, увеличивается её объём и давление, из-за чего печь может взорваться. Поэтому на выходах теплообменника нельзя устраивать никаких арматур.
3. Если буржуйка разогрета, не добавляйте в теплообменник холодную воду. Температурная разница может нарушить его работу и сломать устройство. Самые уязвимые участки теплообменника — сварные швы.
4. Повышайте эффективность оборудования с помощью циркуляционного насоса с байпасом.

Чистка и ремонт печки

Не стоит забывать и о чистке печки-буржуйки. Так как у неё имеется отсек для сбора золы, чистка топки проводится довольно легко

Уделяйте особое внимание трубам. Их можно чистить от сажи жёсткой щёткой или использовать народные способы: сжигать вместе с дровами картофельные очистки

Кожура размягчит и вытеснит сажу со стенок, и та осыплется на дно. Убрать её можно аккуратно веником и совком.

Когда удастся своими силами создать буржуйку и оснастить её водяным контуром, вы получите отличный и экономичный отопительный прибор, а в вашем загородном домике всегда будет тепло и уютно.

Если в частных домах принято использовать серьезную отопительную технику, то обогрев гаража, дачи или теплицы лучше возложить на самодельный агрегат простой конструкции, работающий на дровах и угле. Проверенный вариант – печь Бубафоня, сделанная своими руками из стальной трубы или газового баллона. Эта буржуйка настолько популярна, что нередко приспосабливается и для отопления жилищ. Тот, кому она знакома только по названию, найдет здесь подробную информацию о работе печки, ее изготовлении и отзывах реальных пользователей.

Как сделать устройство своими руками

Перед началом возведения выбирают проект печи, определяют материалы, имеющиеся в наличии, и те, что следует докупить, подготавливают инструмент. В дачном домике отводят место для установки отопителя. После предварительных работ приступают к изготовлению.

Выбор проекта, чертежи

Факторы, влияющие на подбор схемы печи-буржуйки:

• регион проживания;
• площадь и высота потолков дачного дома;
• вкусы и предпочтения хозяина дачи.

Фото 2. Чертёж однокамерной печки-буржуйки, стрелками показаны части печи. Устройство дополнительно оснащено варочной панелью.

В регионах с низкими зимними температурами выбирают печи буржуйки с большим объёмом топки. В таких районах мастера сооружают и железные печки длительного горения. Если зимняя температура не падает ниже минус 10—15 градусов, небольшой домик можно обогреть и маленькой буржуйкой.

Фото 3. Чертёж печи-буржуйки с указанием размеров устройства и его составных частей.

Мастера нередко производят аккуратные, интересные железные печки, которые становятся украшением интерьера. Печь буржуйку красят, полируют, делают на её поверхности воронение, наносят рисунки и орнамент.

В этом примере выбран проект однокамерной самодельной печи буржуйки, корпус которой изготовлен из газового баллона из-под пропана. Буржуйка предназначена для обогрева дома площадью 40 квадратных метров.

Выбор материалов

Материалы для изготовления печи-буржуйки из баллона доступны и недороги. Большая часть используется вторично. В перечень входят:

• старый газовый баллон;
• листовая (кровельная) сталь толщиной 3 и более мм;
• стальная арматура (пруток) диаметром 8—10 мм;
• угловой прокат;
• дверца для печи чугунная;
• дверца для поддувала чугунная;
• труба стальная (диаметр 110 мм).

Створки печи часто вырезают из корпуса баллона.

Для работы понадобится специальное оборудование — сварочный аппарат для дуговой сварки и электроды, плазморез, болгарка и набор дисков для резки стали, газовый ключ для откручивания вентиля. Для разметки контуров деталей и отверстий нужны линейка, металлический карандаш, мел, угольник, рулетка.

Подготовка места для установки

Не рекомендуется ставить печь-буржуйку прямо на деревянный пол. Нагрев половиц от раскалённого корпуса и выпадающие из топки угольки создают опасность возгорания. Под печь укладывают негорючий материал: листы плоского шифера, керамическую плитку, скреплённую термостойким клеем.

Самым надёжным основанием под печь является однослойная кирпичная кладка. Кирпичи кладут на раствор, не оставляя зазоров. Стену, у которой стоит печь, защищают кирпичным экраном, листом плоского шифера, плиткой из природного камня.

Пошаговая инструкция по изготовлению

Перед началом работы подготавливают все необходимые материалы, оборудование, инструменты. План постройки:

• От газового баллона с помощью ключа откручивают вентиль.
• Чтобы вытеснить остатки газа, баллон до краёв заполоняют водой и дают постоять несколько часов.
• Воду сливают.
• На корпусе баллона размечают отверстия для топки, зольника, дымовой трубы, конфорки.
• На стальном листе выкраивают детали зольника.
• Вырезают болгаркой все части.
• Сваривают зольный ящик.
• В щели поддона сооружают колосниковую решётку: к краю отверстия приваривают толстую стальную проволоку, к ней, параллельно друг к другу, несколько прутков арматуры.
• Приваривают зольный ящик прямо к корпусу.
• В поддон приваривают рамку из стальных уголков и крепят к ней на болты поддувальную дверцу.
• В торец баллона приваривают кусочки листовой стали, чтобы они образовали портал для топочной дверцы.
• В портал приваривают рамку из стальных уголков.
• В полученный проём вставляют заводскую топочную дверку и крепят её на болты к уголкам.
• К днищу печи приваривают ножки из стального уголка или арматуры.

• К разметке места для дымовой трубы приваривают саму трубу-дымоход, в расположенное рядом отверстие — короткую трубу высотой 5—6 см с диаметром 11—16 см. Это будет конфорка.
• Из стального листа вырезают круглую крышку для конфорки, а по длине её окружности приваривают стальную полоску (для более плотного закрывания).
• Печь-буржуйку очищают от застывших брызг металла, окалины, шлифуют и окрашивают термостойкой краской.

Печи длительного горения

Баллон используют для создания не только обычных буржуек, но и печей длительного горения. Сегодня существует несколько способов создания таких обогревателей. Особой популярностью пользуются печи Бубафоня. Конструкция обладает многими достоинствами, среди которых стоит выделить:

• простая конструкция;
• высокая эффективность;
• возможность использовать различный вид твердого топлива.

При желании печь можно включить в водяную систему отопления. Единственный недостаток – сложность в обслуживании. Чтобы достать золу, нужно переворачивать корпус.

Готовые котлы длительного горения

Конструкция

В печах такого типа используют верхнее горение. Таким образом, дрова горят сверху, а пламя распространяется вниз. Принцип работы объясняется очень просто. Пламя поступает медленно, но это не снижает эффективность отопления. Уже через несколько минут после запуска печь начнет выделять достаточное количество тепловой энергии.

Зачастую изготовляется вертикальная круглая печь, что дает возможность в качестве заготовки использовать газовый баллон или бочку. Конструкция имеет только дно

Секрет печи заключается в наличии важного элемента – груза. Именно он обеспечивает циркуляцию воздуха. Топка имеет простую конструкцию

Топка имеет простую конструкцию

Груз представлен в виде круга с трубой, которая приварена в центре снизу. Снизу по радиусу навариваются уголки или швеллера. Конструкция накрывается крышкой, в которой есть отверстие пот трубу груза. Дымоход обустраивается на стенке ближе к верху.

Как работает печь?

Корпус заполняется топливом и поджигается. На трубу ставят крышку. Когда дрова разгорятся, устанавливают крышку. Труба обеспечивает поступление воздуха, необходимого для поддержания горения.

Круг груза имеет несколько меньший диаметр, чем корпус печи. Это обеспечивает движение продуктов сгорания, которые выделяют много тепла. Чтобы обеспечить достаточное поступление воздуха, крышка должна быть негерметичной.

Эффективность работы печи обеспечивается за счет воспламенения газов, которые дают тепла не меньше, чем дрова. Отработанные газы выводятся через дымоход. Когда дрова догорят, проводится новая закладка. После сгорания остается небольшое количество золы, которую нужно убирать через несколько закладок.

Принцип работы основан на движении газов

Изготовление

Печь изготовляется в такой последовательности:

Промыть баллон и отрезать верхнюю часть. Она будет использоваться в качестве крышки. Поэтому от стенок отрезать несколько сантиметров. Места среза обработать напильником.

Важно тщательно вымыть баллон

• Удалить вентиль и откорректировать отверстие. Через него будет проходить труба. Приварить по периметру крышки металлическую полоску, что обеспечит надежное крепление на печи.
• Из металлического листа вырезать круг, диаметр которого будет несколько меньше диаметра баллона. Края запилить.

Резку баллона проводят очень осторожно

• К кругу приварить трубу и сделать отверстие. Закрепить уголки, которые не будут доходить до края. Сварка должна быть хорошо сделана. От этого будет зависеть, насколько эффективно будет расходиться воздух в печной камере.
• На корпусе сверху прорезать отверстие и закрепить железный дымоход. Проверить герметичность шва.

На завершающем этапе к корпусу и крышке приваривают ручки. Остается только собрать конструкцию и проверить ее в работе.

Вентиль удаляется, так как через него будет проходить труба

Доработки

Речь идет о внедрении современных приемов, обеспечивающих простоту в использовании и обслуживании конструкции. Главным недостатком является то, что для очистки нужно переворачивать конструкцию. Поэтому дополнительно делают зольник и колосники. Дверка должна быть герметичной, что предотвратить возникновение ненужного подсоса.

Также усовершенствование коснулось и уголков, которые привариваются к грузу. Вместо них рекомендовано использовать изогнутые полоски. Благодаря такой форме и количеству (6-8 шт.) обеспечивается равномерное распределение воздуха.

Современные модели топок несколько усовершенствованны
