Выбор и монтаж группы безопасности для системы отопления

Назначение и устройство группы безопасности для котлов отопления, порядок монтажа

Работа отопительной системы — это сбалансированный процесс, контроль которого должен осуществляться в автоматическом режиме. Помимо поддержания оптимального значения температуры воды в трубах, следует предусмотреть меры безопасности при возникновении внештатных ситуаций. В первую очередь – это резкий скачок давления в магистрали. Для этого в отопительный контур устанавливают группу безопасности.

Функциональное назначение

• Температура — от 65°С до 95°С.
• Давление — до 3 атм.

Во многом эти параметры зависят от материала изготовления труб и их физических характеристик.

В открытых системах отопления компенсация происходит за счет расширительного бака. Но если система закрытого типа, то без соблюдения мер безопасности не обойтись.

Большинство газовых котлов и некоторые модели твердотопливных оснащены системой контроля давления и температуры. Но всегда есть вероятность выхода ее из строя. Именно для таких непредвиденных ситуаций необходима установка группы безопасности.

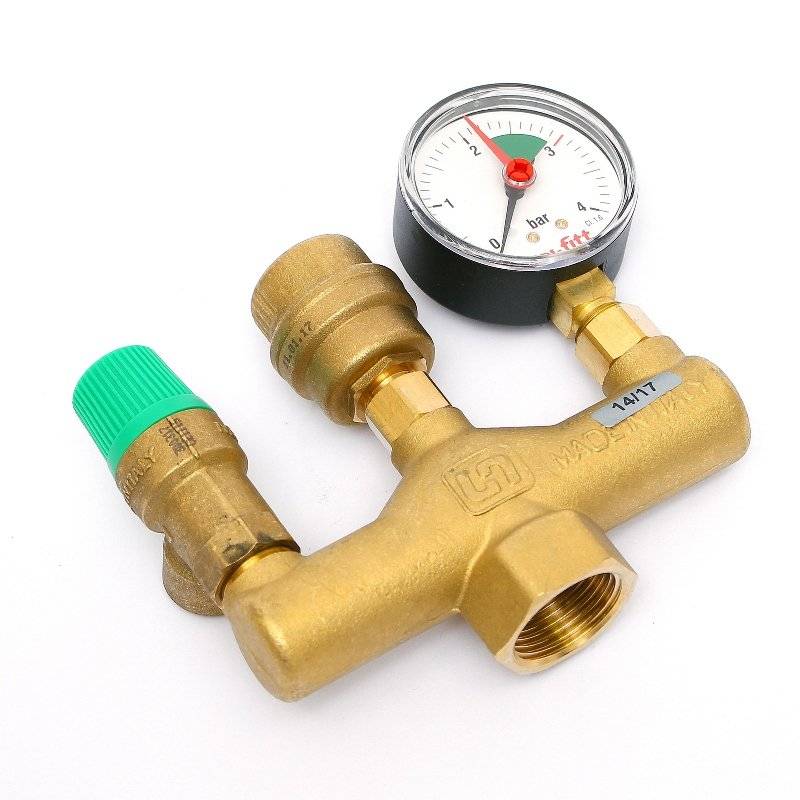

Конструктивно она состоит из следующих элементов:

Манометр

Указывает текущее значение давления в системе. Помимо этого для визуального контроля в приборе предусмотрены дополнительные шкалы максимального и минимального показателей давления.

Воздухоотводчик

При резком повышении температуры воды происходит выделение пара в системе. Для быстрой стабилизации необходимо оперативно вывести излишек воздуха, что и выполняет воздухоотводчик. Дополнительными функциями являются защита элементов отопления от быстрой коррозии, понижение уровня шума при работе системы.

Предохранительный клапан

Нагрев теплоносителя также сопровождается его расширением. Излишек удаляется с помощью предохранительного клапана, который срабатывает при достижении определенного давления. Обычно его настраивают на максимальное значение 2,5-3 атм.

Это является базовой комплектацией группы безопасности. Кроме вышеперечисленных элементов в нее могут входить смесительный узел, дополнительные датчики температуры.

Правильное функционирование группы безопасности во многом зависит от профессиональной установки. Во время проектирования отопления всегда предусматривают монтаж запорной арматуры, которая отсекает приток теплоносителя при проведении ремонтных работ, либо замены отдельных элементов. При этом зачастую делают ошибку, монтируя шаровой кран перед системой безопасности.

Это является грубейшим нарушением правил установки, так как при перекрытии система безопасности не сможет выполнять свои функции. Лучше всего рассмотреть подобную ситуацию на конкретном примере.

Предположим, произошла поломка труб – нарушение герметичности вызвало протекание воды. Оперативно затушить твердотопливный котел не представляется возможны. Он будет еще некоторое время выделять тепло. Если запорная арматура установлена по вышеприведенной схеме, то его перекрытие отсекает группу безопасности от системы работы котла. В это время теплоноситель нагревается, давление повышается, но механизм его стабилизации остается вне работающей обвязки котла. И по вполне понятным причинам происходит либо поломка отопительного оборудования, либо разрыв трубопровода.

Во избежание подобной ситуации установку следует проводить согласно следующей схемы:

Руководствуясь таким принципом монтажа можно смело проводить любые ремонтные и профилактические работы, не беспокоясь о безопасности магистралей и отопительного прибора. После монтажа устройство приводится в действие путем открытия колпачка на автоматическом воздухоотводчике. Ни в коем случае не нужно его снимать полностью. Также не реже 1 раза в месяц проводится визуальный осмотр клапана. Если он долгое время не срабатывал, то между седлом и тарелкой устройства появляется слой загрязнений. В дальнейшем это может привести к возникновению протечек. Для его промывки без демонтажа достаточно провернуть конструкцию согласно указанной на ней стрелки.

Цена

Стоимость групп безопасности во много определяется производителем, параметрами устройства и дополнительными функциями. Основным критерием является мощность отопительного прибора. Исходя из этого делается выбор той или иной модели.

Как подобрать группу безопасности для системы отопления?

Сегодня производители отопительного оборудования предлагают сборки групп отопления, Вам не придется выбирать по отдельности элементы. Конечно, если у Вас есть такое желание, то Вы можете собрать и по отдельности группу безопасности, но, по большому счету, тут нет особой выгоды или необходимости. Поэтому остановимся лишь на выборе сборок групп безопасности. Вам надо учитывать:

максимальная температура и давление;

производитель.

По диаметру подключения можно встретить группы безопасности с диаметром подключения 1 дюйм, ¾ дюйма, ½ дюйма. Обычно для бытовых нужд используют диаметр подключения 1 дюйм. Относительно материала. Вы можете встретить группы безопасности для бытового применения из никеля, нержавеющей стали или латуни. Наиболее оптимальный вариант – это латунь, рекомендуем.

По типу рабочей среды. Коллектор должен быть предназначен для использования с данной рабочей средой: вода, этиленгликоль, «незамерзайка» или что-то еще. Просто надо понимать, что вы будете использовать и надо прочитать о характеристиках группы безопасности. Рекомендуемая наибольшая температура – до 120 С, а измеряемое давление – до (4 – 6) бар (т.е. порядка 4 – 6 «атмосфер»).

Что касается производителя, то конечно же, рекомендуем проверенные европейские бренды типа ICMA. Однако и недорогие китайские заводские изделия показывают себя неплохо при эксплуатации.

Принцип работы

Для каждой системы отопления имеются свои конкретные значения максимального давления. На это напрямую влияет степень нагрева и охлаждения жидкости, которая находится в сети. Как было описано выше, из-за того, что давление начинает превышать норму, могут произойти значительные поломки. Чтобы понять, как блок безопасности помогает избежать последствий аварийных ситуаций, стоит рассмотреть принцип его работы.

Набор частей блока безопасности может меняться в зависимости от того, для каких целей используется основной агрегат, но в базовой комплектации система содержит всего три модуля, которые вмонтированы в корпус. Это манометр, воздухоотвод (кран Маевского) и предохранительный клапан.

Разберем более подробно назначение всех трех элементов.

Манометр – это измерительный прибор, с помощью которого можно оперативно контролировать показатели давления. Самой главной его функцией является определение максимально точных данных. Но, как и любой прибор, он имеет определенные погрешности. Измерительными единицами в манометрах являются либо бары, либо атмосферы, но наиболее популярным остается первый вариант.

Автоматический воздухоотводчик служит для удаления излишнего воздуха в системе. Обычно эта деталь производится из латуни. Как известно, в любой системе отопления воздуха быть не должно. Он накапливается по нескольким причинам. Это может быть установка резиновых уплотнений низкого качества, засор внутри трубопровода, неправильный монтаж системы отопления. Также в воде, которая поступает в систему, содержится достаточное количество кислорода. Именно он способствует образованию пробок из воздуха.

Предохранительный клапан играет важную роль. Он необходим для устранения лишней жидкости из закрытой системы. Иными словами, он служит для защиты в том случае, если автоматический отводчик не сработает. Для производства данного элемента используется латунный сплав. Состоит он из двух деталей: стальной пружины и мембраны. Сброс теплоносителя с помощью клапана происходит таким образом, чтобы он не попал на человека. Особенно актуально использование предохранителя в системах, которые оснащены паровыми котлами.

Как можно понять из описаний, каждая деталь блока безопасности выполняет свои определенные функции. Элементы могут как располагаться отдельно, в разных частях трубопровода, так и быть в единой связке. Также существует еще один вариант комплектации системы. В него добавлен гаситель гидравлических ударов, защищающий манометр от действия окружающей среды.

Оборудование в целом работает по определенной несложной схеме. Если по каким-то обстоятельствам расширительный бак не может возместить расширение теплоносителя, а закрытая система подвергается высокому давлению, то в недрах оборудования также увеличивается давление. В этот момент в работу включается предохранительный клапан. Его пружина сжимается, открывается вентиль. Так лишний теплоноситель получает возможность выхода, лишний воздух выходит через воздухоотводчик.

Группа безопасности в системе отопления

Каждая замкнутая отопительная система должна быть укомплектована группой безопасности, — приборами, обеспечивающими безопасность сосудов, работающих под давлением. Это:

• манометр;
• предохранительный клапан;
• автоматический воздухоотводчик.

Рассмотрим по порядку каждый их них, и как они должны правильно применяться и устанавливаться.

Манометр

Манометр в домашних системах отопления применяется с диапазоном показаний до 4 атм. Ведь рабочее давление отопления частного дома – 1,5 – 2,0 атм. Повышение до 3 атм считается уже аварийным.

Требование к манометру – от известного производителя, хорошо читаемые показания. Иногда на приборе выводится и температурные показания, что полезно и удобно.

Установка должна быть такой, чтобы прибор был всегда на виду, бросался бы в глаза при входе в помещение. Не допускается закрывать, загромождать вид.

Предохранительный клапан

Назначение – не допустить опасного повышения давления, сбросить часть теплоносителя с замкнутого пространства. Для домашней сети обычно применяются устройства, настроенные на 3 атм, что подбирается в магазине.

На этом клапане всегда имеется ручка (рычажок), для его открытия. С помощью него можно спустить часть теплоносителя с системы. Бывает, что это устройство подтекает, тогда достаточно открыть-закыть рычагом несколько раз, что может удалить мусор струей.

Клапан не предназначен для постоянного срабатывания, при частом открытии засоряется отложениями, течет, выходит со строя.

Автоматический воздухоотводчик

Устройство удаляет скапливающийся воздух. Устанавливается только в вертикальном положении, в верхней точке труб, — действует на основе того, что легких воздух стремится выйти вверх.

Игольчатым клапаном управляет поплавок в корпусе. Как только жидкость вытесняется парами, воздухом, ее уровень в корпусе прибора понижается, поплавок опускается, клапан открывается и воздух выходит наружу.Также устройство может подтекать со временем, что устраняется чисткой игольчатого клапана.

Как регулируется давление в системе отопления

При нагреве жидкость расширяется, если она будет в ограниченном объеме, то просто разорвет весьма крепкие стены, так как почти не сжимается.Для компенсации расширения жидкости в систему включают расширительный мембранный бак, 1/10 по объему от теплоносителя, одна половина которого накачивается воздухом. Именно воздух может сжиматься, в результате чего, давление при расширении жидкости возрастает не значительно, чаще находится в пределах 1,5 – 2,0 атм.

Первоначально бак накачивается воздухом, обычно до 1,5 атм, после чего система заполняется холодным теплоносителем. Подробней о выборе и применении мембранного бака

Где устанавливается группа приборов

Три устройства, — манометр, клапан, воздухоотводчик, обычно устанавливаются на одной гребенке на подаче, не далее, чем 1,0 метр от выхода из котла. Чтобы оперативно реагировать на изменения ситуации, которая чаще меняется под воздействием теплообменника твердотопливного котла. Обычно это и самая высокая часть трубопровода.

В автоматизированных котлах все указанные устройства располагаются таким образом, как предусмотрел производитель. Например, в газовом настенном нагревателе, манометр всегда располагается на передней панели, аварийный клапан обычно снизу, рядом с подключениями трубопроводов, а воздухоотводчик находится внутри корпуса, повыше, рядом с теплообменником.

Приобрести готовую группу безопасности и установить

При монтаже домашнего отопления, можно приобрести готовую группу безопасности от какого либо производителя, и установить ее как указывалось на подаче в 1 метре от не автоматизированного котла. Для установки устройства достаточно врезать в трубу тройник нужного диаметра.

Но возможно, окажется выгодней собрать все это своими руками. Рекомендуется все приборы скомпоновать на одной гребенке, которую можно собрать из тройников, что упрощает и удешевляет их размещение. Можно даже сделать подводы из полипропиленовых элементов.

Но суть одна – приборы должны быть поближе к теплообменнику котла, в верхней точке, чтобы стравливать газообразные составляющие в первую очередь. Экономить на приборах безопасности не допустимо, установка же и применение не вызывает ни каких сложностей.

Основные разновидности отопительных групп безопасности

Конфигурация блоков безопасности, как уже отмечалось выше, может быть самой разнообразной. Существует, к примеру, вот такой вариант.

Или вот еще один вариант, в котором все элементы заключены в единый корпус.

Еще несколько вариантов.

В продаже имеются и многие другие варианты выполнения группы безопасности, но внешние показатели в данном случае значения не имеют, поскольку принцип действия у всех них один и тот же. Выбирать же ту или иную модель следует, повторимся, по показателю давления, на который рассчитан манометр и предохраняющий клапан.

Теперь, разобравшись с основными типами групп, ознакомимся с популярными производителями и примерной стоимостью такой продукции.

Как работает

Группа безопасности представляет собой набор элементов, отвечающих за общую безопасность системы отопления. В ее состав по умолчанию входят:

• манометр;
• воздухоотводчик;
• предохранительный клапан.

Все три элемента закреплены на одной основе – консоли, представляющей собой отрезок трубы с набором необходимых штуцеров, входом и выходом. Опционально могут добавляться отводы для подсоединения расширительного бака, дополнительных датчиков или дублирующих систем, в том числе автоматизации.

Манометр указывает текущее фактическое давление в системе отопления, по которому можно судить об общем ее состоянии и предпринимать действия при недопустимых отклонениях. Повышенное давление всегда говорит о наличии проблемы, притом критической, требующей немедленных действий. Пониженное давление сигнализирует о недостаточном объеме теплоносителя, нарушении герметичности трубопровода, котла или радиаторов.

Воздухоотводчик включен в группу безопасности как предохранительный элемент, позволяющий не только решать проблему с воздушными пробками, способными свести на нет циркуляцию теплоносителя, но и для получения достоверных значений и адекватной работы манометра и защитного клапана.

Следует учесть, если клапан и манометр из группы безопасности нужны только в одном экземпляре, то воздухоотводчик должен устанавливаться и в группе, и во всех точках системы, где может скапливаться воздух, в том числе обязательно в наивысшей точке разводки.

Предохранительный клапан выполняет автоматический сброс теплоносителя при повышении давления выше допустимого порога. Клапан срабатывает в том случае, если по каким-то причинам расширительный бак не справился с поставленной перед ним задачей, или давление выросло на столько, что физически бака не хватило для устранения дисбаланса. Предохранительный клапан предохраняет систему от разрыва в случае закипания теплоносителя в котле или постепенного увеличения давления вследствие неконтролируемого накопления газов, например из-за химической реакции алюминия, в радиаторах с водой.

Для каждого элемента присущи особые характеристики, необходимые для адекватной работы. Манометр должен обладать диапазоном измерений, соответствующим проектному давлению в системе. Если по расчетам в котле давление должно составлять 3 атмосферы, то манометр должен уметь измерять давление до 4-5 атмосфер. Этого достаточно для диагностики.

Предохранительный клапан должен срабатывать по верхнему порогу допустимого давления для котла. Данное значение указывается в инструкции и техническом паспорте к котельному оборудованию. Соответственно и клапан подбирается строго под него.

Автоматический воздухоотводчик наиболее неприхотлив, достаточно знать, что он способен отвести воздух и в первую очередь именно в точке подключения группы безопасности, чтобы свести на нет любые погрешности в работе клапана и манометра.

Изготавливается консоль для группы из стали или латуни, единым блоком. Часто для сохранности или эстетичного внешнего вида консоль и установленные приборы закрываются в защитный кожух, общий пластиковый или металлический корпус.

Для твердотопливного

В твердотопливном котле риск закипания теплоносителя значительно выше, чем в любом другом. Основной элемент группы безопасности при этом – это предохранительный клапан

Манометр можно выбрать самый простой, с нужным диапазоном измерения. Диагностировать по минимальным изменениям давления неисправность в любом случае не получится. Важнее фиксировать лишь значительные колебания. Лучший вариант – это наличие дополнительных указателей стрелок, которые будут отмечать максимальное и минимальное значение, достигнутое за период наблюдений.

Для газового

В настенных газовых котлах практически всегда группа безопасности уже включена в состав оборудования, так что устанавливать дополнительную нет нужды

Однако этот момент важно проверить заранее. Группа при этом монтируется внутри корпуса как можно выше

Указания по самостоятельному монтажу

Манометр и аварийный клапан выбираются в соответствии с величиной максимального давления котельного оборудования

Если приобретенный в магазине дровяной или угольный котел не имеет в комплекте собственного защитного узла, его можно купить отдельно, а затем установить на оборудование своими руками

В этом случае основное внимание уделяется не столько фирме, выпускающей это комбинированное изделие, сколько правильному выбору самих приборов. Не все предлагаемые производителями узлы безопасности подходят для конкретной модели теплового генератора

Как правило, характеристики устройства спуска воздуха не имеют решающего значения и на эту составляющую узла можно не обращать внимания.

В отличие от него, манометр и аварийный клапан выбираются в соответствии с величиной максимального давления, значение которого приводится в инструкции по эксплуатации котельного оборудования. Лишь убедившись в том, что они подходят к данному образцу котла, можно покупать изделие и переходить к монтажу. С технической точки зрения установка группы безопасности на отопительный агрегат особой сложности не представляет. Все, что потребуется для этого – запастись базовым комплектом слесарного инструмента. При его наличии подсоединение к системе отопления осуществляется одним из следующих способов:

• установка купленного модуля на штуцер, уже имеющийся на коллекторе эксплуатируемого котла – в этом случае потребуется проследить за совпадением резьбы, обозначаемой в дюймах;
• врезка корпуса узла безопасности в подающий трубопровод в районе его вывода из теплового генератора.

Иногда для лучшей видимости приборного табло вся группа устанавливается на вертикальном участке трубы. Как вариант – она может располагаться на специально оборудованном для этих целей кронштейне, фиксируемом на стене. К выходному штуцеру предохранительного клапана подсоединяется прозрачный шланг, другой конец которого опускается в пластиковую канистру или непосредственно в сливную канализацию. Первая из этих схем слива хороша тем, что по уровню воды в емкости удобно судить о том, что котел работает в критическом режиме.

Что входит в группу безопасности системы отопления

Состав классической группы безопасности. Группа безопасности состоит из трех элементов, соединенных коллектором (техническим элементом, разбивающим поток на несколько параллельных веток).

Автоматический воздухоотводчик

Автоматический воздушный клапан предназначен для сброса воздушных масс из системы отопления. Более ранняя его альтернатива – ручные краны Маевского на радиаторах. Воздух, находящийся в трубах и радиаторах системы отопления, замедляет прогрев и скорость циркуляции теплоносителя, снижает КПД, а при нагреве свыше 90°C серьезно повышает давление, что может привести к повреждению и разгерметизации системы отопления.

Воздух может появится даже при грамотной и тщательной эксплуатации СО. Наиболее частые причины:

• изначальное заполнение системы отопления теплоносителем с допуском воздуха;
• выделение пузырьков воздуха при нагреве воды, используемой в качестве теплоносителя, свыше 90°C;
• неправильное использование крана подпитки;
• износ элементов и узлов системы отопления, что нарушает ее герметичность.

Автоматический воздухоотводчик не требует настройки или вмешательства человека. Как только в системе образуется воздух, он попадает в канал воздухоотводчика. Находящийся в этом цилиндрическом канале поплавок опускается, опуская запирающий шток: клапан открывается и стравливает из канала весь воздух.

Манометр

Назначение манометра – отображение точного давления внутри системы отопления для контроля показателей. Как правило, в качестве единиц измерения используются бары. Настроив определенный уровень давления, взглянув на манометр можно удостовериться, что система работает исправно, все узлы полностью герметичны, а другие элементы группы безопасности выполняют свои функции.

Предохранительный сбросной клапан

Принцип работы пружинного предохранительного клапана, предназначенного для системы индивидуального отопления. Предохранительный клапан обеспечивает автоматический сброс воздуха, пара или теплоносителя при достижении критической отметки, тем самым освобождая в системе место для дальнейшего расширения теплоносителя. Повышение давления в системе отопления может быть вызвано не только образованием воздуха (с которым справляется воздухоотводчик), но и расширением самого теплоносителя при сильном нагреве, что может привести к повреждению и протечке.

Если радиаторы и трубы обычно без проблем выдерживают давление в 7-9 бар, то наиболее уязвимым элементом системы отопления является теплообменник котла, часто рассчитанный на 3, а то и на 2 бара.

Именно по максимально допустимому рабочему давлению и подбирается предохранительный клапан: существуют рассчитанные на конкретное давление модели и модели с регулируемым значением, которое устанавливается при монтаже и настройке. Наиболее распространенным и лучшим в соотношении цена-качество является пружинный механизм, именно он и используется практически во всех вариантах групп безопасности.

Принцип работы пружинного предохранительного клапана заключается в балансе давления внутри системы и прижимной силы пружины клапана:

• изнутри на затвор клапана оказывает давление теплоноситель;
• с другой стороны золотник прижат штоком, на который давит пружина, тем самым удерживая клапан в закрытом положении;
• как только давление в системе превышает критическое значение, оно перевешивает прижимную силу пружины и клапан приоткрывается, стравливая излишки воздуха, пара или теплоносителя;
• как только давление падает ниже критической отметки, силы пружины достаточно, чтобы перевести клапан в исходное закрытое положение.

Когда можно обойтись без ГБ

Тепловые генераторы отопления не нуждаются в установке дополнительной группы безопасности

Группа безопасности для отопления дома нужна далеко не во всех ситуациях, поскольку большинство образцов оборудования соответствующего типа уже имеют элементы защиты. Однако по желанию его владельца правила монтажа допускают возможность установки узла как подстраховки.

Тепловые генераторы, работающие на природном газе, дизельном топливе или электроэнергии характеризуются высоким уровнем безопасности. Встроенных в них собственных средств обеспечения безопасности достаточно, чтобы остановить нагрев теплоносителя при обнаружении возрастания показателей температуры или давления.

В квартирных системах закрытого типа, оснащенных газовыми или электрическими котлами (бойлерами), модуль безопасности обычно используется для удобства контроля и обслуживания. В отличие от них, агрегаты в частных домах, работающие на твердом топливе, как правило, имеют значительную по величине инерцию, и поэтому остановиться мгновенно не могут. Это касается не только пеллетных котлов, оснащенных системами автоматического управления, но и устройств, в которых в качестве топлива применяются дрова.

Самостоятельная сборка

Правильно скомпонированная группа безопасности должна быть в форме тризубца, чтобы воздухоотводчик находился посередине, непосредственно над патрубком под группу безопасности.

Так воздух в него будет поступать гарантированно, без каких-либо препятствий.

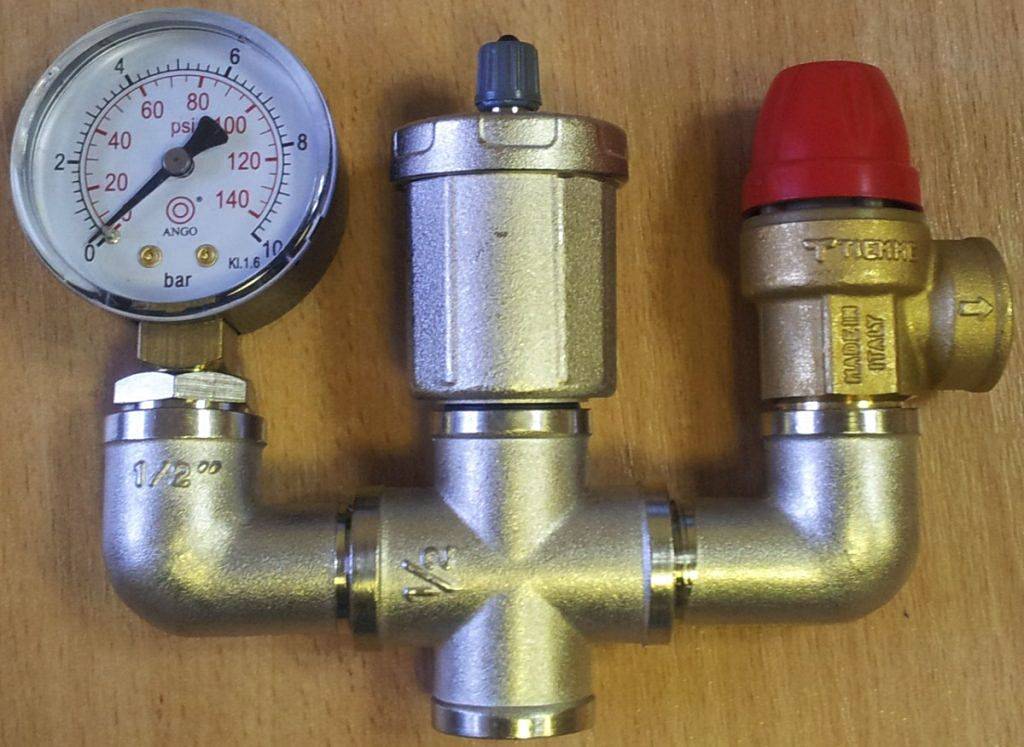

Самодельная группа безопасности включает в себя такие элементы:

• манометр, автоматический воздухоотводчик и предохранительный клапан;
• 2 стальных или латунных угольника под 90° с внешней и внутренней резьбой (диаметр подбирается под диаметр резьбы модулей и крестовины);
• 1 стальная или латунная крестовина;
• 1 муфта/ниппель для соединения узла готового узла с тройником системы отопления;
• пакля или силикон для уплотнения соединений (ФУМ-лента не рекомендуется, поскольку деформируется при температурах свыше 70-80°C).

Соединяем элементы в соответствии с фото ниже, подключаем к системе отопления и проверяем работоспособность:

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Виды групп

Рассмотрим основные характеристики групп безопасности на примере следующих образцов.

Valtec VT 460

Данной группой безопасности оснащают автономные бойлеры, отопительные котлы, а также ГВС. Нашли широкое применение в тепловых установках с мощностью до 45 кВт, рабочим давлением до 10 бар и температурой теплоносителя до 120 градусов Цельсия. В качестве теплоносителя допускается вода, пар, незамерзающая жидкость с максимальным содержанием гликолей до 50 процентов. В состав группы входят латунный никелированный коллектор, воздухоотводчик, манометр и предохранительный клапан. Данный агрегат устанавливается на выходе теплового генератора.

Watts KSG

Группы безопасности таких моделей устанавливается на котлах различных мощностей – до 50, 100 и 200 кВт. Состав оборудования такой же, как в предыдущей модели – предохранитель, манометр, воздуховод и коллектор. Причем коллектор выполнен из стали с гальваническим покрытием. Клапан предохранителя срабатывает при давлении 3 бара, максимальная работа теплоносителя не более 100 градусов.

Uni fit

Группа безопасности Итальянского происхождения применяется в закрытых отопительных системах и бойлерах номинальной мощности до 50 кВт. Компоновка прибора неизменна, и состоит из воздухоотвода, предохранителя, кронштейна и манометра. Рассчитан для работы с температурой теплоносителя до 80 градусов, порог предохранителя 3 бара. Установка прибора должна быть произведена на подающем трубопроводе возле отопительного котла. Работает с водой или незамерзающей жидкостью в системе. Данный прибор изготовлен из высокопрочной стали.

Выбор

Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления. Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки

Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.

Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.

Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.

При выборе следует уточнить:

• Диаметр для труб подключения (1’, ¾’, ½’).
• Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.

В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.

Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.

Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.

Манометр

Две основные характеристики:

• допустимый диапазон измерения (верхний и нижний предел);
• точность измерения и индикации показаний (шкала и погрешность).

Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.

Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон  манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее  и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.

Воздухоотводчик

Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.

Предохранительный клапан

Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.

Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен  ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.
