Гравитационная система отопления

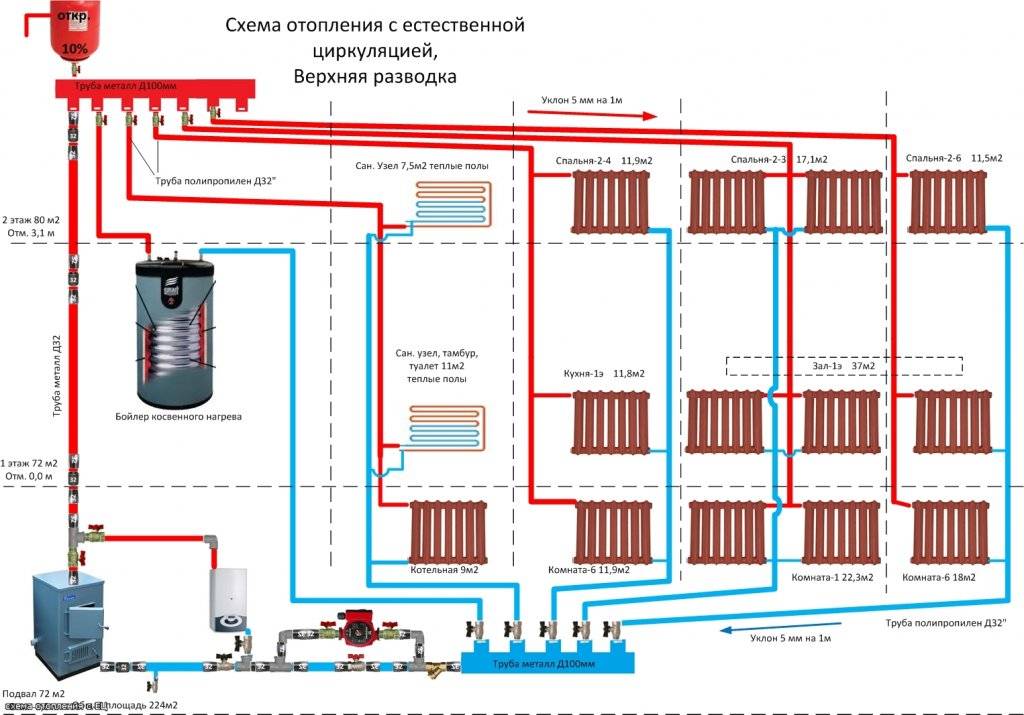

Верхняя и нижняя разводка двухтрубной системы

При двухтрубной схеме практически каждый радиатор имеет параллельное подключение и к подаче, и к обратке. Это вызывает дополнительные затраты и рост объема теплоносителя, но и передача тепла возможна на более значительные расстояния.

В современном монтаже используется комбинированный вариант двухтрубной системы. Подача тянется по верхнему этажу, обратка по нижнему, соединяются они в самом конце трубой номинального сечения, замыкающей проток. От подачи запитывается верхний радиатор, с его выхода — следующий и так до последнего, откуда охлажденная вода сбрасывается в обратку. Это наиболее экономный вариант двухтрубной схемы для обогрева больших площадей. Недостаток один — открытая прокладка труб.

В другом варианте двухтрубной схемы подача и обратка прокладываются вместе. Подключение радиаторов выполняется в двух нижних точках, что помогает скрыть магистральные трубы в полу: поскольку разводка исключает подъем труб выше радиатора, то и называется она нижней.

Особенности и принципы работы системы

Другими словами, систему называют самотечной или с естественной циркуляцией. При нагреве, вода имеет свойство «расширятся», в этом и кроется весь принцип, по которому происходит циркуляция воды по трубам с помощью создания разного давления по замкнутому контуру. Простым языком, вода нагретая котлом, поступает к батареям, отдает своё тепло и возвращается, вытесняя вновь нагретую часть воды. Это происходит потому, что масса остывшей воды больше, а плотность выше. Такое явление, называется — конвекцией. Процесс в гравитационной системе отопление будет повторяться бесконечное количество раз, пока работает котёл. Придавать воде движения, котлу помогает разгонный коллектор. Он устанавливается вертикально над котлом, как можно выше, иногда на чердак дома, а сам котёл максимально низко по отношению к отопительным батареям. Скорость, которую он будет предавать воде, выталкивая её, напрямую зависит от высоты этого вертикального столба над котлом.

Вся система состоит из таких элементов:

  1. Котел;
  2. Расширительный бак;
  3. Трубы для циркуляции воды;
  4. Радиаторы (батареи);
  5. Гравитационный клапан (если потребуется).

На скорость циркулирующей воды в гравитационной системе отопления влияет ещё один фактор — гидравлическое сопротивление. Он зависит от следующих параметров:

  • от изгибов по контуру циркуляции воды и от их количества. Это напрямую влияет на сопротивление, которое будет встречаться на пути у воды;
  • от диаметра трубы;
  • от количества задвижек, кранов, клапанов и т.д.

Для того, чтобы краны не мешали напору воды свободно двигаться по трубам, они должны быть в открытом состоянии и иметь просвет, который будет максимально близок к диаметру трубы.

Когда вода, постоянно будет находиться в процессе нагревания, определённая её часть будет исчезать под видом испарений. Для этого, в верхней части конструкции установлен расширительный бак. Его функции таковы:

  1. Вывод образовавшегося пара из системы;
  2. Компенсация потерянного объема воды;

Такая схема с использованием расширительного бака, называется — открытой. Она имеет свой недостаток — вода испаряется достаточно быстро. Во избежание подобных ситуаций, используют схему закрытого типа, для больших систем гравитационного отопления. Она отличается от открытой тем, что:

  • в ней нет расширительного бака открытого типа. Вместо него, в том же месте, устанавливается воздухоотводчик, он срабатывает автоматически;
  • схема защищает систему от ржавления труб и установленных на них элементов, за счет вывода кислорода из состава воды;
  • чтобы компенсировать давление остывшей воды, устанавливается расширительный бак с мембраной закрытого типа. Она эластична и играет компенсирующую роль в изменении гравитационного давления в замкнутом контуре.

После того, как выбор пал на систему гравитационного отопления, надо приступать к процессу проектировки. Ни в коем случае, не стоит браться за это самостоятельно. Только специалист-теплотехник сможет надлежащим образом оценить обстановку и составить проект правильно, с учетом всех тонкостей. Он производит расчеты всех параметров системы и вычислит гидравлические показатели, которые скажутся на выборе диаметра будущего трубопровода, это лишь небольшая часть его работы. Если для клиента имеет значение внешний вид системы, приглашают дизайнера.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Гравитационная система отопления: диаметры труб

При выборе труб нам необходимо, чтобы они обеспечивали необходимый расход воды, а естественного циркуляционного давления должно хватать для компенсации потерь на трение о стенки и преодоление местных сопротивлений (тройники, отводы, вентиля и так далее).

Падение давления, вызванное трением определяется по равенству Дарси Вейсбаха:

Здесь:

  • ΔP — падение давления на участке трубопровода.
  • λ — коэффициент потерь на трение по длине участка. Табличная величина.
  • L — длина участка.
  • D — диаметр трубы на участке.
  • V — скорость жидкости в трубе.
  • ρ — плотность жидкости.

Общие потери давления в системе будут определяться как сумма потерь на всех участках труб и местных сопротивлениях (потери в местных сопротивлениях находятся по формуле

ΔPарматура = ξ*(v²ρ/2), где ξ — табличные коэффициенты).

Об этом я писал в своей статье, посвященной гидравлическим расчетам.

Для того, чтобы появилась циркуляция, естественное давление циркуляции должно превысить общие потери давления в ГСО:

Δp ≥ ΔP + ΔPарматура

Для того, чтобы сэкономить время, строители давно разработали специальные таблицы, которым можно быстро выбрать необходимый диаметр трубы.

Скажу сразу, что в ГСО металлическая труба начинается от 50-го диаметра, а пластиковые трубы могут использоваться начиная от диаметра 63 мм.

Их самым главным недостатком будет их цена. Кроме того, есть определенные сложности с их монтажом.

Тут нужно будет привлекать опытного человека, который сможет соблюсти все уклоны и прочие нюансы системы.

Разводка системы отопления в многоэтажном доме

Хуже всего, если в многоквартирном доме применена однотрубная разводка. Основной недостаток такой системы — большие теплопотери во время транспортировки теплоносителя. Горячая вода перемещается снизу, распределяется по всем квартирам и возвращается в тот же трубопровод. Обычно получается, что радиаторы на верхних этажах почти холодные. Еще хуже, если при монтаже система упрощена — радиаторы врезаны в трубопровод, то есть, они являются элементами трубопровода. Выигрывают жители первых этажей. На последние этажи теплоноситель поступает еще холоднее, чем при неупрощенной схеме.

Говорить о том, чтобы регулировать температуру радиаторов, вообще не стоит. Если поменять параметры подачи в одном отопительном приборе, они сразу же поменяются во всей системе. Кроме того, при аварии во время отопительного сезона для смены одного радиатора нужно выключить всю систему и выпустить из нее воду. Чтобы этого не делать, применяются специальные перемычки.

Немного улучшить показатели отопления с одной трубой можно, если установить радиаторы разного размера— первые маленькие, последние — самые большие. Это может сделать обогрев более равномерным. Если застройщик экономит на материалах, после заселения возникают проблемы с распределением тепловой энергии, а жильцы остаются недовольными.

Двухтрубная система более удобная, так как позволяет удержать температуру на одном уровне во всех отопительных приборах. Вода, остывшая в радиаторах, возвращается по другому трубопроводу. Кроме того, жильцы имеют возможность регулировать температуру каждого отопительного прибора и устанавливать краны с термостатами. Еще одно преимущество — возможность включить в систему радиаторы с нижним и боковым подключением.

Количество контуров в системе

Два контура

Двухтрубная система отопления частного дома, которая предусматривает наличие двух контуров, считается наиболее сложной.

По одному контуру нагретый теплоноситель перемещается от котла к радиаторам, а по второму охлажденный теплоноситель возвращается из радиаторов в котел. Такая схема с естественной циркуляцией требует более тщательного проектирования и увеличенного расхода материала (труб).

Непосредственно монтаж двухконтурной самотечной системы представляет собой достаточно трудоемкий процесс.

Его можно разделить на несколько этапов:

  1. установка основного стояка, который нужно проложить от расширительного бака к котлу (по нему будет двигаться горячая жидкость);
  2. на уровне 1/3 высоты помещения от уровня пола необходимо соединить основной стояк с разводкой, от которой будут прокладываться трубы к радиаторам;
  3. в расширительный бак необходимо врезать трубу перелива, по которой лишняя жидкость будет стекать в канализацию;
  4. в нижнюю часть радиаторов врезаются трубы обратки, по которым остывший теплоноситель будет поступать для нагрева обратно в котел.

Самое главное – это тщательно рассчитать уровень расположения расширительного бака, котла и радиаторов. Только при правильном планировании можно достичь необходимого давления в системе.

Один контур

Схема однотрубной системы отопления считается самой простой. Она предусматривает расположение контура отопления максимально высоко, практически под потолком, а трубы обратки располагаются над уровнем пола.

Чем обусловлена популярность этой схемы:

  • малый расход материала при ее монтаже;
  • установка системы проходит быстро и легко, так как нет необходимости замуровывать трубы в стену;
  • она будет работать даже если радиаторы и котел будут расположены на одном уровне.

Объем расширительного бака в одноконтурной самотечной системе напрямую зависит от размера и количества используемых радиаторов. Как правило, бак заполняется на три четверти от своего объема.

Нужно постоянно следить за тем, чтобы уровень теплоносителя в расширительном баке не опустился ниже уровня трубы, по которой распределяется к радиаторам горячий теплоноситель! Если такое произойдет, то подача теплоносителя прекратиться.

При проектирование естественной отопительной системы нужно особое внимание уделить правильному распределению теплоносителя и равномерному распределению давления во всех узлах системы. Это весьма важный момент, который мастера самоучки не всегда учитывают. Это весьма важный момент, который мастера самоучки не всегда учитывают

Это весьма важный момент, который мастера самоучки не всегда учитывают.

Неправильно смонтированная система принесет в процессе эксплуатации массу проблем. Чтобы этого не произошло, установку системы с естественной циркуляцией лучше всего доверить профессионалам.

Газовое отопление на сегодняшний день является самым надежным, оптимальным и дешевым способом отопления дома в зимнее время. О том, как выбрать газовый котел, мы написали интересную и полезную статью.

Если вы предпочитаете котлы на твердом топливе, но финансы не позволяют запланировать покупку, предлагаем большую инструкцию, с помощью которой вы сможете сделать самодельный твердотопливный котел.

Плюсы и минусы

Как выглядит самотечное отопление на фоне системы с принудительной циркуляцией? Стоит ли остановить на нем свой выбор при проектировании собственного коттеджа?

Достоинства

  • Система абсолютно отказоустойчива. В ней нет подвижных или изнашивающихся элементов; она не зависит от внешних факторов, включая нестабильное за городом электропитание.
  • Гравитационная схема – саморегулирующаяся. Чем холоднее обратка в ней, тем быстрее циркуляция теплоносителя: ведь он обладает большей плотностью по сравнению с нагревшимися в котле массами.
  • Наконец, при проектировании этой системы не нужно заниматься сложными вычислениями, не требуется особых навыков: такие схемы проектировались еще нашими дедушками. В сельской местности и сейчас можно встретить контуры, пристроенные к помещенному в русскую печь теплообменнику из стальной трубы.

Печи с теплообменниками продолжают использоваться и в наши дни.

Недостатки

Не обошлось и без них.

Система довольно медленно прогревается. От розжига котла до выхода батарей на рабочую температуру может пройти полтора – два часа.

Чугунные радиаторы будут долго остывать после того, как в котле прогорит топливо.

Простота устройства системы не означает, что ее цена будет существенно более низкой по сравнению с альтернативами. Солидный диаметр розлива потянет за собой значительные затраты. Вот выдержка из актуального прайс-листа на армированную полипропиленовую трубу от одной из российских компаний:

Диаметр, ммСтоимость погонного метра, рубли
2052,28
2567,61
32111,76
40162,16
50271,55
  • Без балансировки разброс температур между радиаторами может быть заметным.
  • Наконец, при незначительной теплоотдаче котла вынесенные на чердак или в подвал участки розлива в сильные морозы вполне может прихватить льдом.

Преимущества.

  1. Оборудование, применяемое в указанной системе, имеет достаточно простую конструкцию, благодаря чему процесс монтажа не представляет особой сложности. Это же качество определяет простоту эксплуатации рассматриваемой системы.
  2. Данная аппаратура абсолютно не зависит от интенсивности энергоснабжения здания. Следовательно, наличие либо отсутствие электрического тока никак не влияет на микроклимат отапливаемого помещения.
  3. Система не требует применения специальных насосов, обеспечивающих бесперебойную циркуляцию жидкости. Данное обстоятельство полностью исключает вибрацию, а также обеспечивает бесшумный режим работы оборудования.
  4. Указанная система отличается высоким уровнем надёжности, а также имеет длительный эксплуатационный период. Она может функционировать порядка сорока лет.
  5. Гравитационная обогревательная аппаратура способна регулировать свою работу в автоматическом режиме.

Важно заметить, что надёжность данной системы напрямую зависит от количественного спморегулирования. Это значит, что, по мере изменения температуря обогревающей жидкости, некоторые метаморфозы претерпевает также расход теплоносителя. В связи с изменением плотности упомянутого элемента, увеличивается либо уменьшается уровень теплоотдачи

Следовательно, на интенсивность последнего влияет количественное содержание воды

В связи с изменением плотности упомянутого элемента, увеличивается либо уменьшается уровень теплоотдачи. Следовательно, на интенсивность последнего влияет количественное содержание воды.

Кроме того, большое значение имеют теплопотери самого помещения, относительно которого функционирует данная система. Чем выше показатель теплопотнрь, тем интенсивнее процесс теплоотдачи.

Если рассматривать двухтрубную систему, то в ней циркуляционный круг определяется одним устройством, что обусловливает несколько иной способ саморегулирования. В этом случае упомянутый круг является более коротким. Благодаря указанному обстоятельству, теплоотдача значительно улучшается.

Что касается однотрубной — здесь отопительный круг включает в себя несколько агрегатов. В связи с указанной особенностью отмечается неравномерное распределение тепла. Это часто провоцирует необходимость применения специального циркуляционного насоса, однако такая система не имеет отношения к рассматриваемому виду.

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю

В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
  • многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
  • на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Схема отопления частого дома с принудительной циркуляцией

Двухтрубная схема с принудительной циркуляцией

Если рассматривать преимущества схемы, использующей принудительную циркуляцию, то основные недостатки самотёчной системы являются явными её преимуществами. Не стоит особого внимания уделять однотрубной системе, так как она, практически, ничем не отличается от самотёчной системы. Разве что наличием циркуляционного насоса, и закрытого расширительного бака, создающего давление, необходимое для обратного движения остывшего теплоносителя. Поэтому в большей степени нас интересует двухтрубный вариант схемы с принудительной циркуляцией. Она выгодна, как в экономическом аспекте, так и с позиции дизайна, так как в этом случае не надо создавать уклон трубы — их можно спрятать в стены, пол, и даже под потолком.

Это стало возможным благодаря тому, что радиаторы отопления подключаются параллельно, что позволяет регулировать температуру отдельно в каждом из них, вплоть до полного отключения. Это очень выгодно также с точки зрения экономии

Вот только пользоваться этим преимуществом надо осторожно. В частности, для устройства такой системы при работе на твёрдотопливных котлах, требуется серьёзный подход к установке систем автоматики, которые смогут уберечь систему от последствий перегревания. В случае с газовыми котлами – это беспроигрышный вариант

В случае с газовыми котлами – это беспроигрышный вариант.

Говоря о схеме с принудительной циркуляцией, было бы неправильно не затронуть сами циркуляционные насосы, обеспечивающие работу системы. Не стоит говорить о том, что покупать необходимо только насосы проверенного производителя. К слову сказать, в современных двухконтурных газовых котлах циркуляционные насосы являются составной частью конструкции. Что касается мощности, которую используют циркуляционные насосы, то можно отметить тот факт, что они являются очень экономичными. Так, стандартный циркуляционный насос потребляет мощность равную той, которая нужна для работы обычной комнатной лампочки.

Учитывая то, что в схеме принудительной циркуляцией не важно, чтобы котёл находился ниже радиаторов, более пристальное внимание должно уделяться установке самого насоса, обеспечивающего циркуляцию жидкости. Очень важно выбрать место для его установки в систему. В большинстве случаев насос устанавливается на линии обратной подачи – непосредственно перед входом её в котёл отопления

Хотя этот вопрос не столь принципиален, и насос может устанавливаться в любом месте системы

В большинстве случаев насос устанавливается на линии обратной подачи – непосредственно перед входом её в котёл отопления. Хотя этот вопрос не столь принципиален, и насос может устанавливаться в любом месте системы

Что касается долговечности устройства, то установка на обратной линии позволит продлить срок службы насоса

Хотя этот вопрос не столь принципиален, и насос может устанавливаться в любом месте системы. Что касается долговечности устройства, то установка на обратной линии позволит продлить срок службы насоса.

Обвязка радиаторов

Никаких особых премудростей в подключении радиаторов нет. В один из верхних отводов, как и полагается, вкручен кран Маевского, через второй может подаваться горячая вода.

Однако более эстетичным будет нижний боковой подвод труб. Современным словом в этом плане считаются одноточечные устройства подключения, за счет которых можно заводить и подачу, и обратку в один и тот же нижний отвод радиатора.

По такому же принципу вы можете вести двухточечное подключение, но только с одной стороны. Такая обвязка смотрится менее громоздко, плюс есть множество стандартных решений. Обычно резьбовые соединения на радиаторах не более одного дюйма, поэтому упаковывать их можно и на ФУМ ленту.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
