Гофрированные трубы для дымохода: обзор различных материалов, их преимущества и недостатки

Устройство гофрированных труб

Гофрированная труба для дымохода создается из нержавеющей стали в виде многослойной фольги. Отдельные полоски соединяются посредством замкового метода и фиксируются при помощи пружины, также сделанной из нержавейки (прочитайте: “Какие трубы для дымохода из нержавейки лучше использовать – виды и преимущества”).

Такое устройство имеет массу достоинств – например, при необходимости, готовую трубу можно выгибать на угол до 180 градусов или растягивать ее, увеличивая длину более чем в три раза относительно исходного значения. При этом очень важным фактором является то, что подобные манипуляции с трубой совершенно не влияют на ее целостность (если не выгибать ее слишком много раз, конечно).

Для достижения максимально возможной долговечности и увеличения надежности, стальная гофрированная труба для дымохода обрабатывается со всех сторон специальным раствором, который увеличивает сопротивляемость большинству агрессивных веществ. Срок службы качественной трубы составляет не менее 20 лет.

Единственное, что потребуется сделать отдельно – установить утепление гофрированной трубы, необходимое для предотвращения нагрева внешней части дымохода. Чаще всего для этих целей используется рулонная базальтовая вата.

Достоинства и недостатки

Растущая популярность гофры из нержавейки определяется целым рядом ее несомненных преимуществ:

Гофрированная труба необычайно гибкая. Трубопроводу в процессе монтажа можно придать любую форму, без использования специальных навыков или инструментов. Гибка не изменяет диаметр сечения, не вызывает образования микротрещин или истончения стенок. Единственное, о чем стоит помнить – минимальный диаметр изгиба должен быть равен трем диаметрам самой трубы. Так, стандартная гофра диаметром 15 мм без особых проблем изгибается до диаметра 45 мм.
Гофра устойчива к перепадам давления (заявленный верхний уровень составляет 50 атмосфер) и температуры (рабочий диапазон от -50 до +110 градусов). Верхняя и нижняя граница температур относятся скорее к возможностям силиконовых или фторопластовых уплотнительных колец, сама же гофротруба с легкостью выдерживает воздействие температур до +800 градусов.
Нержавеющая сталь химически неактивна, что исключает возможность появления коррозии

В сравнении с обычной сталью, срок эксплуатации изделия может быть увеличен в несколько раз.
Легкость монтажа – еще одно важное преимущество. Соединение участков трубопровода осуществляется посредством латунных фитингов с уплотнительными кольцами

Ремонт системы также не будет представлять особой сложности. В среднем, использование гофры позволяет сократить время на монтаж системы водоснабжения или отопления в 2-3 раза.
Гофрированная труба не боится грибка, грызунов, плесени, а также легко переносит многократные переходы через точку замерзания носителя.
Высокая надежность материала позволяет прятать трубопровод в бетонную стяжку или в слой штукатурки.
Несмотря на высокую прочность, изделие легко режется при помощи обыкновенной ножовки по металлу, болгарки или трубореза.

Разумеется, как и любой прочий материал, нержавеющая гофротруба не может состоять из одних достоинств. Имеются и некоторые недостатки, а вот насколько они весомые в конкретном случае – каждый хозяин решает для себя самостоятельно:

• Сложность в уходе. При долговременном использовании в металлических складках поверхности будет скапливаться грязь и пыль, убрать которую обыкновенной влажной тряпкой вряд ли получится. Для очистки гофры придется использовать жесткую щетку. Впрочем, можно решить проблему иначе – попросту спрятать гофрированные трубы в защитные кожухи или короба.
• Слабая ударопрочность. В тех местах, где будет велика вероятность приложения сильных механических воздействий, гофру также стоит защитить специальным кожухом.
• Даже самые надежные фитинги будут нуждаться в периодическом обслуживании – визуальном осмотре и, при необходимости, замене уплотнительных колец.
• Уязвимость к некоторым химикатам. В сочетании с хорошей электропроводностью материала это способно приводить к появлению химической или электрохимической коррозии.
• Эстетическая составляющая. Производители гофрированных труб вполне справедливо отдают главенство функциональности своих изделий, нежели их привлекательности. Недостаток легко устраняется скрытой прокладкой гофры.
• Высокая теплопроводность материала. Делает гофрированные трубы не столь эффективными в системах отопления (некоторые даже используют гофру в качестве радиатора). Решить проблему можно использованием теплоизоляционных материалов.

Правила монтажа дымоходов из гофрированных труб

Монтаж гофрированных дымоходов важно осуществлять, соблюдая установленные технические требований, которые обеспечивают успешное функционирование канала в дальнейшем. Основные правила установки:

Основные правила установки:

1. При подведении гофрированной трубы к патрубку нужно правильно подобрать трубу, чтобы она соответствовала диаметру выходного отверстия из нагревательного прибора.
2. Диаметры труб выбирают, исходя из мощности котлов. При оборудовании мощностью до 19 кВт, рукав составляет 110 миллиметров, а более – 130 миллиметров.

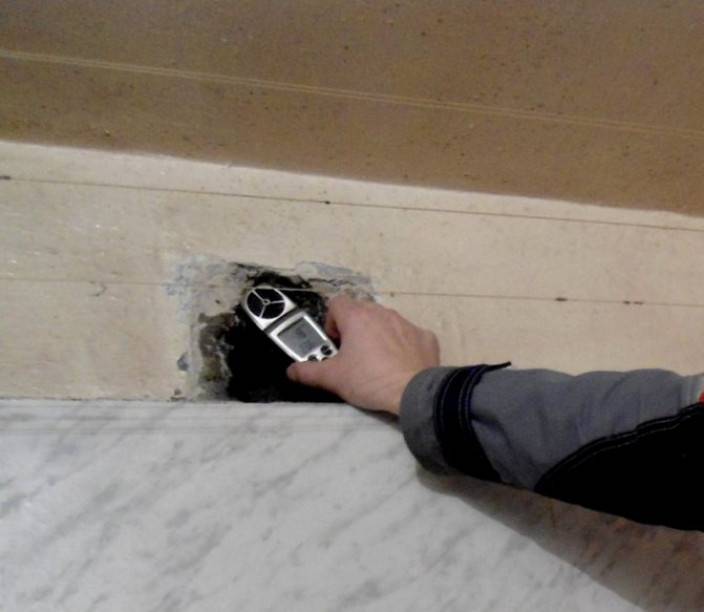

3. Для эффективной работы дымохода в месте соединения с котлом необходимо предусмотреть вертикальный участок длиной минимум полметра. Для соединения верхняя часть дымоходной трубы вставляется в нижнюю, а сверху крепление фиксируется с помощью хомута и скотча.
4. Для поддержания уровня тяги длина горизонтальных участков труб не должна превышать три метра в новых домах, и шесть метров – в домах старой постройки. Кроме того, нежелательно, чтобы дымоход имел более трёх поворотов.
5. На местах прохода гофры через потолки, стены или крышу устанавливают переходники, выполненные из огнеупорного материала. Трубу оборачивают минеральной ватой или другим термостойким материалом.
6. Дымоходы запрещается прокладывать в тех помещениях, где живут люди. Также не рекомендуется их выводить в подъезд, на лоджии и через стены, которые выходят на улицу.
7. Если гибкий дымоход устанавливают для газовой колонки, прямо вверх трубу не выводят, а устанавливают с изгибом. Кроме того, перед колонкой можно предусмотреть сборник для конденсата.

Гофру нередко применяют для гильзования имеющегося дымохода, выполненного из кирпича, так как со временем он теряет свойства герметичности.

Особенно полезным это решение будет при дымоотведении с наличием кривизны оси. Но лучше всего использовать стальной гофрированный дымоход, так как температура газов может достигать 600 и более градусов.

При строительстве частного дома одним из важных элементов является установка котельного оборудования, в конструкционной схеме которого в обязательном порядке предусматривается наличие дымохода.

Изготавливается он из различных материалов – кирпича, керамики, металла. Но что делать, если траектория дымохода имеет разные углы наклона, изгибы либо нуждается в соединительных элементах? В этом случае идеальным вариантом является установка гофрированного дымохода.

Особенности

Наиболее существенным недостатком для многих является стоимость гофрированных труб, купить их может позволить себе не каждый строитель. Однако, если учесть все преимущества, а в особенности долговечность и расход, то с легкостью можно понять, что стоимость окупается многократно.

В монтаже водяного теплого пола так же есть ряд некоторых особенностей, которые необходимо учесть. На стадии проектирования необходимо разобраться со схемой раскладки, особенно это касается больших помещений, так как гофрированная труба продается в бухтах с максимально длиной в 50 метров. По этой причине для больших площадей рекомендуется укладка в несколько независимых контуров.

Внешний диаметр гофрированной нержавеющей трубы от 20 мм, что в свою очередь необходимо учесть при проектировании стяжки и помещения в целом. Внутренний диаметр обычно составляет 0,5 дюйма.

Монтаж полов начинается с заливки так называемого «черновика», первого слоя стяжки, далее следует уже утеплитель и арматурная сетка (по желанию). Непосредственно укладка труб начинается от распределительного коллектора, соответственно, если коллектор уже установлен, что является более удобным способом, то в первую очередь присоединяем трубу к коллектору.

Соединения производятся с помощью фиттингов из латуни. Если коллектор на данном этапе отсутствует, то необходимо оставить запас гофрированной трубы для дальнейшего монтажа. При наличии нескольких метель необходимо следить, чтобы при присоединении к коллектору трубы разных петель не находились в на хлёст друг к другу.

Крепление гофрированных труб осуществляется по той же схеме, что и при использовании металлопластиковых или полиэтиленовых труб: либо хомутами к арматурной сетке, при ее наличии, либо металлические крепежные ленты, скобы, монтажные планки. С одним лишь отличием, если у вас отсутствует арматурная сетка, то можно сначала установить клипсы/скобы на расстоянии шага рядов, а затем в готовы скобы уже укладывать гофрированную трубу, раскатывая её из бухты и придавая необходимую форму

При этом необходимо соблюдать осторожность и не перекручивать трубу, что в дальнейшем может привести к заломам и как следствие поломке

Отрезание трубы производится при помощи стандартного трубореза, что не принесет никаких дополнительных проблем при монтаже. При отсутствии трубореза подойдут и подручные способы и инструменты, например, ножовку.

Как мы видим из всего вышесказанного, что монтаж данного вида гофрированных труб в качестве теплого пола, достаточно простой процесс, с которым при желании и наличии времени можно справится и в одиночку, без наличия особых навыков и умений.

Можно ли гофру использовать как вытяжку для газового котла?

Все используют алюминий, где бы я не был. Прямо как договорились. У моего знакомого дома стояла колонка, когда в институте учился, часто у него зависали. Колонка старая, типа НЕВА или что то такое, помню что включалась с сильным хлопком. Гофра вытяжки была алюминиевая и от времени она совсем не потемнела, только от грязи, сажи и пыли немного. Переплачивать никто не хочет короче..

У вас нет необходимых прав для просмотра вложений в этом сообщении.

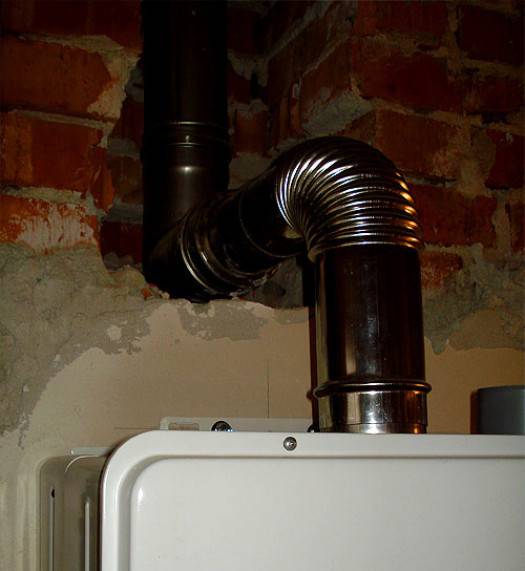

Дымоход для газовой колонки обычно исполняется в виде гофрированного металлического шланга. Существует и другое исполнение – отрезки труб из стали, коаксиальные дымоходы. Из-за своей эффективности, коаксиальные дымоходы получили широкое распространение. Самыми важными характеристиками системы является надежность, длительное время службы, сохранение своих изначальных качеств. Газовая колонка это оптимальное решение водоснабжение горячей водой для домов, а также для квартир. Горячая вода будет всегда, независимо от профилактических и ремонтных работ. Дымоход нужен для отвода продуктов горения. Размеры и технические параметры дымоотводов зависят от мощности и от типа оборудования.

Составляющие элементы дымоотвода:

Что нужно учитывать перед установкой дымохода:

Особенности дымоходов из гофрированных труб

Область применения

Ремонт изогнутых кирпичных дымоходов

Гофрированные стальные дымоходы предназначены для комплектации отопительного оборудования, работающего на жидком, газообразном и твердом топливе, и могут использоваться практически с любыми видами котлов, бойлеров, колонок и каминов, так как обладают хорошей герметичностью и жаропрочностью.

Установка такого дымохода оказывает положительное влияние на работу отопительных котлов.

Гофрированные трубы из нержавейки могут использоваться для устройства:

• внутренних дымоходов;
• наружных дымоходов;
• переходников, соединяющих выходной патрубок отопительного прибора с основным дымоходом;
• а также для гильзования (ремонта) кирпичных дымоходов, имеющих изгибы.

Хомут для крепления гофры к выходному патрубку

Конструкция дымохода

Стальные гофрированные дымоходы изготавливаются в виде цилиндрических труб, выполненных из закрученных спиралью отдельных гофрированных полос толщиной от 0,12 мм до 1 мм.

Полосы соединяются по окружности сплошным замковым швом, который обеспечивает герметичность, гибкость дымохода и его способность к сжатию и растяжению до некоторой длины. Это бывает необходимо во время монтажа, например, для насаживания трубы на выходной патрубок котла.

Такие трубы имеют разные размеры сечения, поэтому их несложно подобрать к любому выходному патрубку.

Для соединения гофрированных стальных труб не требуется сварка, они скрепляются между собой хомутами с одновременным креплением теплоизоляции. Такой способ монтажа очень удобен, так как в случае необходимости дымоход гофрированный будет легко разобрать, чтобы очистить его от сажи, а затем вновь установить на место.

Требования к установке дымоотводных каналов

При установке гибких дымоходов необходимо соблюдать некоторые важные требования, которые обеспечат надежную и эффективную работу канала. Среди них выделяют:

• выполнение крепления с помощью адаптера;
• соответствие диаметра дымоотводного канала сечению выходного отверстия конкретного отопительного прибора;
• помещение гофрированной трубы в пожаробезопасный футляр при переходе сквозь межэтажное перекрытие;
• обеспечение двойной толщины стенок наружного защитного кожуха с целью обеспечения сохранности конструкции при возможном повреждении внешнего слоя;
• герметичное крепление гофротрубы к отопительной системе, не допуская утечек газов;
• длина участка канала от нижней части патрубка к горизонтальному отрезку гибкого дымохода не меньше 50 см;
• обеспечение радиуса закругления монтажа гофрированной трубы не меньше ее диаметра;
• расстояние от стены либо потолка к соединительной трубе не меньше 50 мм в случае их выполнения из негорючего материала;
• в случае выполнения стены из другого материала это расстояние должно быть не меньше 250 мм;
• обеспечение вертикального подсоединения к котлу;
• суммарная длина установленных горизонтальных участков — не более трех метров;
• установка гибкого дымохода с уклоном к газовому оборудованию больше 0,01 градуса.

Все материалы, которые используются для крепления трубы и соприкасаются с ней, должны быть негорючими

Порядок монтажа теплого водяного пола из гофрированной нержавеющей трубы

Порядок действий при укладке водяной системы подогрева пола из гофрированной стальной тонкостенной трубы ничем не отличается от стандартного. Работу выполняют в следующей последовательности:

• Нужно измерить площадь помещения. Произвести расчет необходимого количества трубы, контуров, мощности насоса. Составить схему укладки трубопровода.
• Осмотреть основание пола. При необходимости устранить дефекты, перепады по высоте. Если уклон пола составляет более 2 мм на 1 метр длины помещения, то необходимо выполнить черновую стяжку.
• После подготовки основания положить на пол слой теплоизоляции. Это необходимо для направления тепла вверх, в комнату, а не на перекрытие. Предпочтительно использовать теплоизолирующие материалы с отражающим слоем (например из фольги).
• Если выбранный утеплитель сам не обладает гидроизоляционными свойствами, то его необходимо накрыть пленкой или другим подходящим материалом.
• Положить армирующую сетку. Если в качестве утеплителя использованы специальные маты для теплого пола с рифленой поверхностью, то сетка не нужна. Можно не использовать арматуру и при укладке на рулонную теплоизоляцию с гладкой поверхностью, но тогда потребуются дополнительные крепления трубопровода к полу.
• Уложить трубу по выбранной схеме и зафиксировать ее (прикрепить к сетке или утеплителю, к матам с «бобышками» дополнительно крепить трубопровод не надо).
• Установить коллектор, подключить трубы.
• Для большей прочности стяжки можно уложить поверх трубопровода еще один слой армирующей сетки.
• Перед заливкой стяжки необходимо проверить работоспособность системы. Для этого нужно заполнить ее водой и подогреть теплоноситель до рабочей температуры. Делать это нужно постепенно, начиная с 20 градусов С. Через несколько часов повысить температуру на 5 градусов С. В это время нужно следить за трубами и их стыками. При выявлении протечек необходимо сразу их устранять, а затем снова заполнять трубопровод. Доведя температуру до рабочей, систему оставляют на 48—72 часа. Если все в порядке, то подогрев воды отключают.
• Приготовить смесь для стяжки — цементно-песчаную или специальную для теплого пола.
• Выполнить стяжку толщиной примерно 5 см обычным способом. Заливать ее можно после полного остывания воды в системе после проверки. Можно использовать самовыравнивающуюся смесь. Ее наносить намного проще, поверхность получится идеально ровной.
• После высыхания пола (обычная стяжка толщиной 4 см сохнет примерно месяц) можно запускать систему в работу. Так же, как и во время проверки, температуру в трубопроводе нужно повышать постепенно, начиная с 20 градусов С и поднимая каждые стуки на 5 градусов.

Коллектор с гофрой из нержавейки При «сухом» варианте монтажа системы обогрева пола (без стяжки) трубы укладывают двумя способами:

• На модули из ДСП, OSB с пазами. Их ширина 13, 18, 28 см. Нужную выбирают в зависимости от выбранного шага между витками трубопровода. В модули монтируют специальные металлические теплораспределительные пластины, тоже имеющие пазы. Пластины изготавливают их оцинкованной стали или алюминия. Их верхние плоские края вплотную прилегают к напольному покрытию.
• На специальные маты для теплого пола с рифленой поверхностью. Поверх матов тоже укладывает теплораспределительные пластины.
• На рейки из хорошо просушенной древесины. Принцип монтажа такой же, как и при укладке на модули из ДСП и OSB.

Поверх уложенного трубопровода настилают слой звуко- и гидроизоляционной подложки. На него можно монтировать напольное покрытие. Под плитку и ковролин дополнительно понадобится класть слой из фанеры, ДСП или влагостойкого гипсокартона.

Производители и на что обратить внимание при покупке

На нашем рынке больше всего сейчас корейских фирм:

Данные о надежности взяты из сообщения монтажника на форуме, это результат нескольких лет использования: сначала работали с «Кофулсо», затем перешли на более дешевые «Лавиту» и «Хиростат», после замен фитингов и, соответственно, рекламаций клиентов провели взвешивание, посмотрели, и вернулись к KOFULSO.

Что радует в нержавеющей гофротрубе, так это то, что пока подделок нет. Может потому что требуется достаточно много оборудования, и технология достаточно сложна. А может потому, что рынок только развивается, и бешеного спроса на такую продукцию пока нет.

На видео показан процесс производства нержавеющей гофрированной трубы.

Для расчета объема отопительной системы может понадобиться информация о количестве воды, содержащейся в погонном метре гофрированной трубе:

• 15 мм — 0.219 л;
• 20 мм — 0.447 л;
• 25 мм — 71 л;
• 32 мм — 0.982 л.

И о площади погонного метра гофры соответствующего диаметра:

• 15 мм — 0,064652 м2;
• 20 мм — 0,095004 м2;
• 25 мм — 0,121394 м2;
• 32 мм — 0,15218 м2.

На что обратить внимание при покупке: первое – шаг гофры должен быть одинаковым, шов – ровным и целым, не должно быть сколов, трещин и других повреждений. Можно несколько раз согнуть/разогнуть – никаких деформаций или других последствий быть не должно

При покупке фитингов обращать внимание также на внешний вид и комплектность, особое внимание уделить состоянию и качеству колец уплотнения. Ассортимент фитингов практически стандартный: все мыслимые варианты есть в природе, но вот будут ли они в каждой конкретной торговой точке – вопрос.

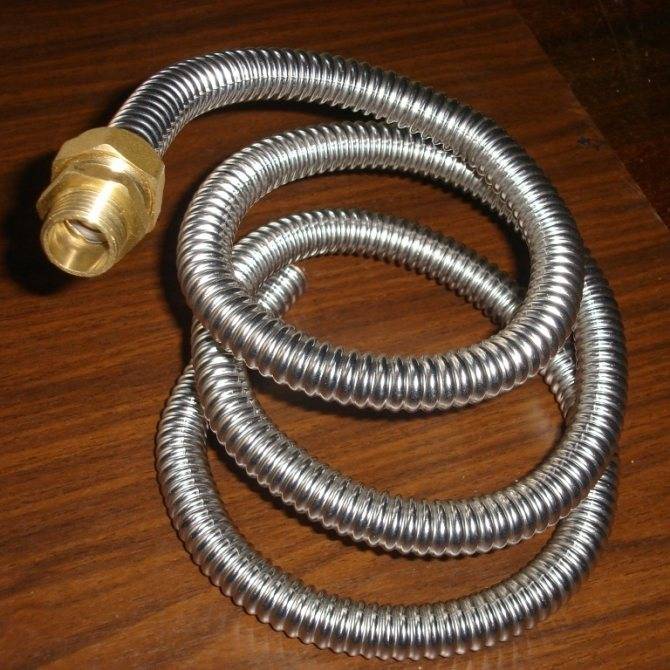

Гофрированные трубы соединяются/разъединяются при помощи фитингов

Монтаж дымохода из нержавейки – как работать с сэндвич-трубами?

В наши дни вместо кладки привычного кирпичного дымохода для отвода продуктов горения все чаще прибегают к установке дымоходов из нержавеющей стали. Популярность подобных сборных конструкций модульного типа объясняется простотой сборки, долгим сроком службы и высокой надежностью. При желании собрать дымоход можно самостоятельно, но для этого необходимо разбираться в особенностях конструкции и соблюдать основные технологические требования. Рассмотрим каждый из перечисленных пунктов подробнее.

• 1 Назначение и параметры нержавеющих дымоходов
• 2 Инструкция по внутренней установке – все работы от А до Я

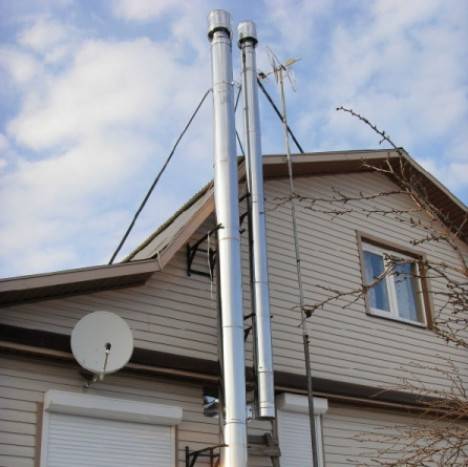

• 3 Наружная установка дымохода из нержавейки – как действовать?

Выпускаемые сегодня металлические дымоходы изготавливаются из нержавеющей стали, различных сплавов и материалов и могут отличаться формой. Обычно это прямые или телескопические конструкции из нержавеющих сэндвич-труб или гофрированные гибкие дымоходы. Одним из важных моментов в процессе монтажа является качество сборки. Как следствие, улучшается тяга, топливо сгорает полностью, повышается производительность котла. В атмосферу выделяется меньше вредных веществ в виде дыма и сажи, летучих кислотных соединений и смол. А газообразные продукты горения, угарный газ, аммиак и прочие соединения полностью выводятся наружу.

Также монтаж дымохода должен выполняться с соблюдением техники безопасности и основных законодательных норм. По этим требованиям сечение дымохода должно соответствовать мощности котла, а его высота – превышать 5 м. При этом, чтобы не было завихрений, и не образовывалась обратная тяга, верхний элемент должен располагаться выше крыши. На самом дымоотводе количество поворотов, ломаных отрезков должно быть минимальным

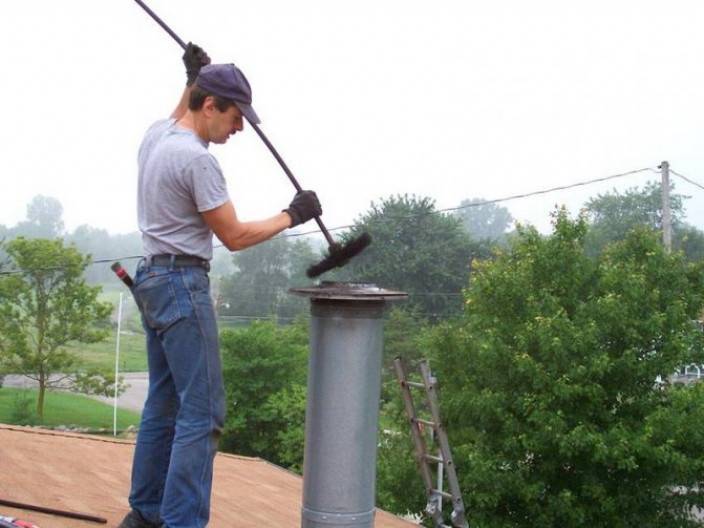

Для удобства очистки и обслуживания дымоотвода важно обеспечить свободный доступ, а для отвода конденсата – отдельную сливную трубу

Производители сборных конструкций дымоотводов учитывают эти требования, поэтому у всех выпускаемых изделий:

• округлая форма с гладкой поверхностью, что содействует стабильной тяге;
• минимальное образование конденсата;
• высокие характеристики термостойкости, герметичности соединений;
• высокая пожаростойкость и безопасность;
• простая сборка и обслуживание.

Покупая дымоходы модульного типа из нержавейки, обязательно подбирайте их в соответствии с мощностью вашего котла или печи.

Дымоотводы гибкого типа значительно облегчают проведение монтажных работ отопительной системы, особенно если нет возможности проложить систему дымоотведения по прямой. Гофра прекрасно выдерживает высокие температуры, хорошо противостоит температурным перепадам, а ее быстрый прогрев обеспечивает стабильную тягу.

При изготовлении труб и остальных элементов используются стали с низким содержанием хрома, оцинкованное листовое железо. Поэтому сэндвичные трубы имеют отличные антикоррозийные характеристики и прекрасно противостоят агрессивному воздействию кислотных соединений, производных процесса горения.

Используется несколько видов стали с марками:

• 304 – лучшее решение для менее агрессивных сред;
• 310 – самые термостойкие, долговечные, прочные, поэтому подходят для мощного отопительного оборудования;
• 316 – хорошо противостоят воздействию кислотных соединений;
• 321 – обладают повышенной термостойкостью, до 850°;
• 409 – для каминов, печей, твердотопливных котлов;
• 430 – для низкоагрессивной среды.

При производстве многослойных сэндвич-труб их внутренняя сторона обычно изготавливается из жаропрочной стали с высокими эксплуатационными характеристиками. Сталь с наружной стороны имеет более скромные показатели.

При сборке дымоотводящей системы потребуются следующие элементы:

Оценка

Крепление полипропиленовых труб к стене. Виды и способы крепления, советы по монтажу Сухие цифры говорят сами за себя: перед нами исключительно прочный и практически вечный материал для разводки водоснабжения. Тем не менее, мы попробуем дать ему по возможности непредвзятую оценку, взвесив все преимущества и недостатки решения.

Плюсы

• Благодаря гофрированию труба не боится гидроударов. Высокая кольцевая жесткость стенок позволяет им противостоять высокому давлению, а пластичность дает возможность незначительно менять длину (и, соответственно, внутренний объем) водопровода при кратковременном скачке давления, выполняя роль демпфера;
• По той же причине гофрированная нержавейка переносит замерзание и оттаивание. Расширяющийся при кристаллизации лед не порвет ее, а лишь заставит незначительно удлиниться;
• Труба легко гнется, причем допустимый радиус изгиба равен ее диаметру. Эта особенность означает, что детали водопровода не нуждаются в точной подгонке размера, а также позволяет обойтись без фитингов на поворотах водопровода;

Гибкая труба не нуждается в уголках: она гнется под произвольным углом с минимальным радиусом

Нержавейка продается в бухтах длиной по 50 и более метров, что делает ее идеальным материалом для укладки в стяжку или штробы;

Роликовые труборезы для нержавейки

Ни трубы, ни фитинги не боятся отклонения от штатной температуры на ГВС. Теоретический максимум температуры воды в теплотрассе — +150 градусов — укладывается в заявленные характеристики.

Минусы

Увы, без них не обошлось.

Несмотря на низкую материалоемкость, нержавеющая труба стоит заметно дороже полипропиленовой или металлопластиковой. В оптовых партиях погонный метр трубы диаметром 15 мм обходится в 105 и более рублей. Для сравнения — метр полипропиленовой трубы без армирования с той же пропускной способностью (диаметр 20 мм) можно купить за… 20 рублей;

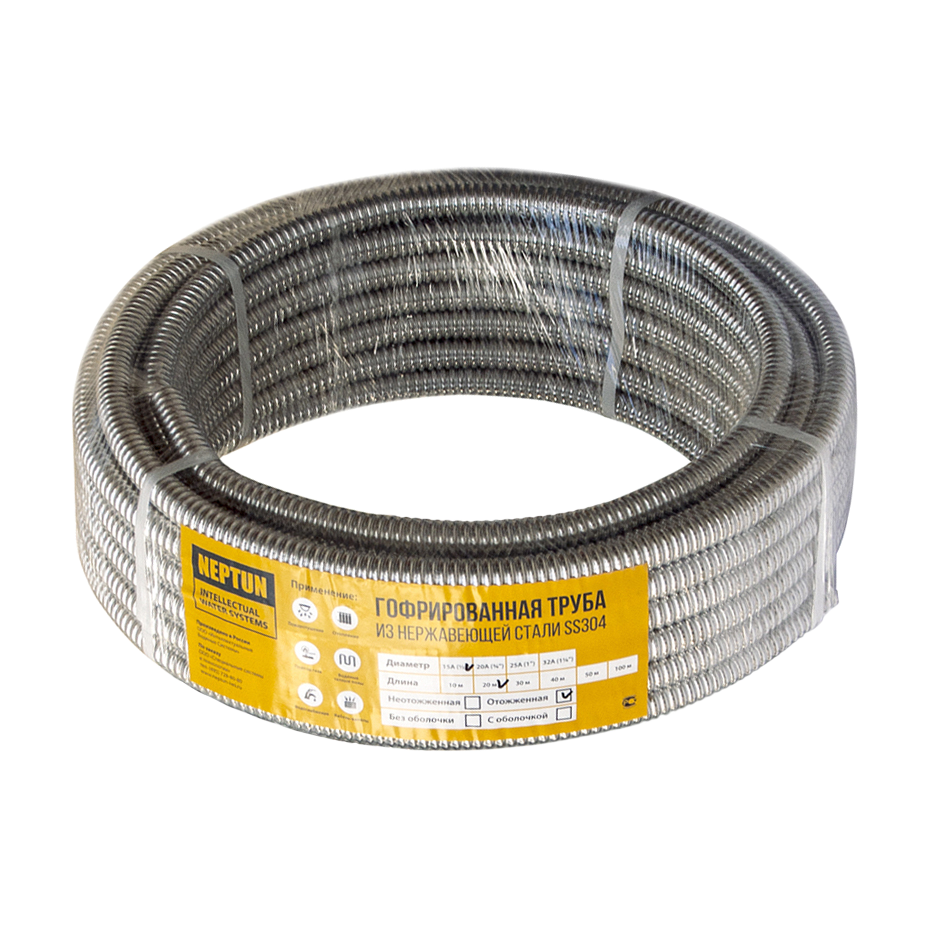

Под брендом Нептун продаются недорогие трубы отечественного производства

Материал и гофрированная поверхность стенок обеспечивают высочайшую теплопроводность. Для систем внутрипольного отопления это преимущество, а вот для водопровода — наоборот: горячая вода будет быстро остывать, а холодная — нагреваться;

Полиэтиленовая оболочка многократно снижает теплопроводность стенок

• Гибкость трубы способна сыграть с вами дурную шутку: водопровод легко деформировать, просто-напросто случайно задев его;
• Наконец, серьезным недостатком гофрированной нержавейки является высокое гидравлическое сопротивление водопровода. При его большой длине потеря напора может исчисляться десятками метров.

Узнать больше об этом материале вам поможет видео в этой статье.

Доборные для монтажа дымоходов

Помимо непосредственно труб, при изготовлении дымоотводящих каналов используются различные доборные элементы. Мне в своей практической деятельности приходилось использовать такие детали:

1. Линейные нержавеющие трубы. Используются для прокладки небольших участков канала. Имеют длину 0,33 м, 0,5 м и 1 м и позволяют избежать резки длинных труб во время работы. Форма и сечение изделий бывают различными.
2. Адаптеры котла. Используются как начальные элементы дымохода, стыкующие канал с выпускным патрубком отопительного устройства. При монтаже детали могут герметизироваться негорючим материалом. Диаметр изделий обычно находится в промежутке между 80 и 800 мм, что дает возможность покрыть весь существующий ассортимент нагревателей на любом виде топлива.

Адаптер котла.

1. Гильзы. Применяются для стыковки дымоотводящих каналов из нержавеющей стали с другими видами труб (керамическими, гофрированными и так далее). Используются также как соединительные элементы между двумя линейными деталями.

Гильза для дымовой трубы из нержавейки.

1. Дефлекторы и зонты. Играют роль завершающей детали дымовыводящего канала и используются для защиты одностенных дымоходов от попадания внутрь атмосферной влаги. Кроме того, могут иметь дополнительные приспособления, уменьшающие ветровую нагрузку на срез дымохода.

Дефлектор дымовой трубы.

1. Заглушки. Применяются для герметизации ревизионных отверстий, используемых при обслуживании дымовых труб из нержавеющей стали.

Заглушка из нержавейки.

1. Коллективные тройники. Используются для стыковки котла отопления к общему дымоотводящему каналу. Обычно тройники используются при конструировании систем выведения отработанных газов в многоквартирных домах с индивидуальным отоплением.

Утепленный коллективный тройник.

1. Приспособления для отвода конденсата. Бывают различной формы и размеров. Служат для накопления образующегося внутри трубы конденсата и выведения его из трубы для нейтрализации. Бывают внешними и внутренними, боковыми и горизонтальными.

Доборный элемент для отвода конденсата из трубы.

1. Опорные площадки с консолями. Используются при монтаже дымоходов. Устанавливается в нижней части конструкции и служит для ее удержания на месте. Способна выдерживать значительную нагрузку от находящихся сверху деталей.

Опорная площадка с консолью для утепленного дымохода.

1. Отводы.Элементы дымоотводящих каналов, с помощью которых можно изменить направление их прокладки для обхода различных препятствий. Мне встречались отводы под углом в 30, 45 и 87 градусов. Существуют модели отводов 87 градусов с ревизионными отверстиями для прочистки сложных участков дымовых труб.

Отвод под углом в 45 градусов.

1. Ревизии. Доборные элементы, имеющие форму тройника, горизонтальное отверстие которого закрыто заглушкой. Используются для обеспечения доступа к внутреннему пространству дымового канала с целью очистки его стенок от отложений.

Ревизия для очистки дымохода.

1. Тройники. Используются для изменения направления прокладки дымовых каналов и стыковки с основной трубой котлов и других теплогенерирующих устройств. Могут применяться для облегчения очистки труб. Бывают тройники под углом 45 и 87 градусов. В последнем случае доборный элемент оборудован отдельным ревизионным отверстием.

Тройники для дымовых труб.

Существуют еще специализированные доборные элементы. Например, телескопические трубы, муфты с местами для подключения газоанализаторов, изделия с дистанционным хомутом, глушители. Но их перечень и внешний вид во многом зависит от завода, который их производит. Поэтому при покупке уточняйте у консультантов набор необходимых изделий.

Способы проверки тяги

Как проверить тягу в газовой колонке? Есть два способа, позволяющие определить закупорку и вовремя ее устранить.

Стоит проверять их перед началом отопления, чтобы не получить отравление. Часто летом в трубах образуются пробки. Причиной служат насекомые и птицы, которые любят вить гнезда в прохладных трубах.

Анемометр

Вытяжная труба для газовой колонки может быть проверена анемометром. Он проверяет скорость передвижения газа. Достаточно поднести датчик с вентилятором на выход дымохода, и посмотреть результат на экране. Сравните с нормальными показателями и определите разницу.

Недостаток анемометра – высокая цена. Дешевые китайские модели не дадут полной картины, так как работают с большими погрешностями. Но для быта подойдут.

Народный метод

Возьмите зажигалку и поднесите к нижней точке трубы во время работы котла. При отсутствии помех, пламя должно «заглатываться» внутрь. Если этого не происходит – проведите очистительные работы.

Дымоход гофрированный из нержавеющей стали

В нашем каталоге представлены гофрированные трубы следующих размеров:

1. дымоходы диаметром 100 мм;
2. дымоходы диаметром 110 мм;
3. дымоходы диаметром 115 мм;
4. дымоходы диаметром 120 мм;
5. дымоходы диаметром 125 мм;
6. дымоходы диаметром 130 мм.

Гофра-нержавейка для дымоходов имеет круглое сечение. Стандартная ее длина во многих случаях позволяет получить дымоотводный канал без лишних стыков. Нержавеющая сталь – основной материал для изготовления гофрированных дымоотводов. Гибкие дымоходы имеют следующие преимущества:

1. высокая прочность трубы,
2. высокие антикоррозионные свойства нержавейки,
3. высокая жаропрочность дымохода,
4. длительный срок службы дымохода.

Во время растопки котла либо печи внутри канала происходит образование конденсата, содержащего некоторое количество H2SO4 (серная кислота), выводящая из строя многие дымоходы из иных материалов. Поэтому данный вид труб применяют чаще прочих. Конструкция трубы из нержавейки увеличивает механическую прочность всего канала за счет компенсации (до 50%) линейного расширения начального размера трубы при воздействии температур и вибраций

Немаловажной при выборе вида труб для дымохода является возможность принятия ими разной формы и конфигурации. Гофра позволяет проводить ремонт и устанавливать ее в канал, имеющий большое количество изгибов

Гофра-нержавейка для дымохода – наиболее приемлемый вариант при подключении к оборудованию с высокой температурой отходящих газов: дровяным печам, каминам, пеллетным котлам. Без потери герметизации, гофра из нержавейки способна выдержать нагрев до 900°С. Данная характеристика позволяет использовать гофру для изготовления систем дымоотведения, а также выполнения ремонтных работ. Гофрированная труба из нержавеющей стали используется:

1. для проведения дымохода,
2. в системах кондиционирования,
3. в системах вентиляции.

Гибкость дымохода позволяет без труда установить дымоход при наличии сложных конструкций:

• потолков с уклоном,
• балок перекрытия,
• встроенных колон

Применение гибких нержавеющих гофр для дымохода позволяет:

• снижать стоимость работ по монтажу,
• уменьшить трудоемкость монтажных работ,
• выполнить монтаж очень быстро,
• применять в сложных случаях.
