Технология гидробурения скважин на воду своими руками

Какие скважины можно пробурить вручную

Собственный источник воды – отличная возможность обеспечить себя и своих близких чистой живительной водой и удовлетворить хозяйственные потребности. Путем бурения и обустройства скважины решить проблему водоснабжения можно на несколько десятков лет вперед.

Выбор способа бурения и объем работ по обустройству скважины зависит от типа гидротехнического сооружения.

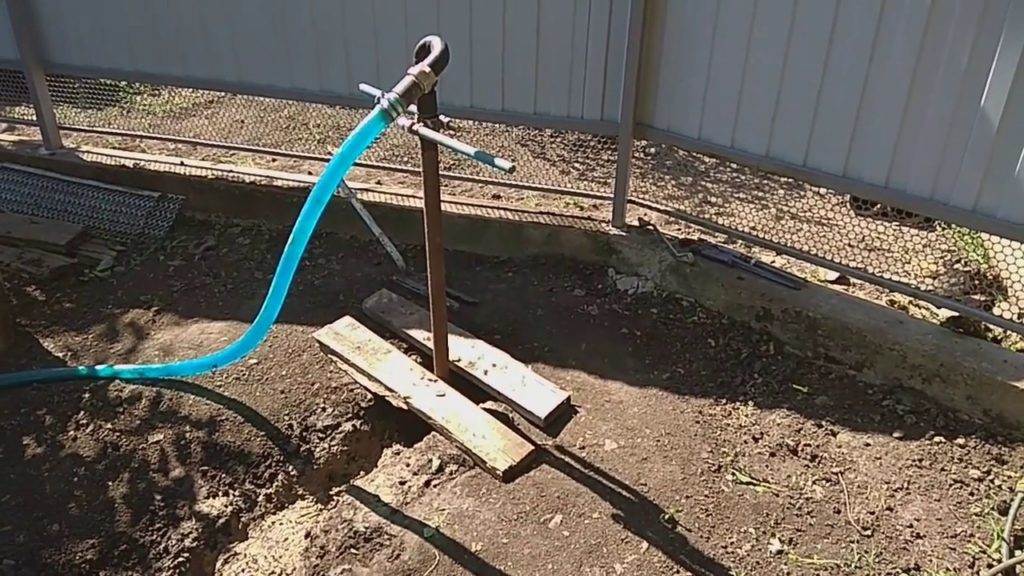

Колодец абиссинского типа

Если вода на участке расположена предположительно на глубинах 10-15 метров, то выгоднее и проще устроить абиссинский колодец. Гидротехническое сооружение этого типа использует водоносный слой, расположенный над водонепроницаемым глинистым пластом. Питается водонос за счет инфильтрации атмосферных осадков и вод близлежащих водоемов.

Простую в исполнении скважину-иглу может пробурить даже начинающий умелец, который только осваивает базовые навыки буровых работ

Трубы выполняют функцию ствола, дополнительной обсадки абиссинская скважина-игла не требует. Ее не бурят, а погружают в грунт посредством забивки.

Компактные размеры водозабора абиссинского типа позволяют размещать его практически на любом свободном месте придомовой территории. Самым распространенным способом пробивания этого типа гидротехнического сооружения является ударное бурение.

Абиссинский колодец, или скважина игла, относится к немногочисленным выработкам, которые можно оперативно и без проблем пробурить вручную

Для ее устройства необходим специфический инструмент, который не извлекается из выработки до завершения ее эксплуатации

Первое звено буровой колонны оснащается наконечником, облегчающим проходку, и фильтром, предотвращающим проникновение минеральных включений из откачиваемой воды

Сначала в трубе высверливаются отверстия, потом ее оборачивают проволокой, к которой прикрепляют фильтрующую сетку

Суть устройства скважины иглы заключается в забивании колонный узких буровых труб в землю до вскрытия водоносного пласта. Облегчить процесс малогабаритная шнековая установка

Буровой станок со шнековым буром проходит грунты до необходимой глубины. В сформированное отверстие намного легче устанавливается колонна труб с фильтром в первом звене

Так как абиссинские скважины бурят в основном до 10 – 12 м, то для откачки из них воды используют ручные механические или поверхностные электрические насосы

По объему добываемой воды абиссинская скважина не уступает традиционным водозаборным выработкам. Единственный недостаток – техническое назначение воды

Особенности скважин на песок

При глубине залегания водоносного горизонта до 30 – 40 метров, распространенного в рыхлых, несвязных отложениях, сооружают песчаную водоносную скважину. Ее называют так, поскольку она добывает воду из насыщенных водой песков.

Водоносный слой скважины на песок располагается всего в трех-четырех десятках метров от поверхности. И чтобы достичь его не приходится проходить твердые – скальные и полускальные породы. А потому провести бурение песчаной скважины вручную не составит труда, если применить один из описанных ниже способов.

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

  • ударное;
  • вращательное;
  • смешанного типа.

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

  • хорошая скорость;
  • нет необходимости промывки;
  • уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

Роторный способ бурения

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

Используя данную технологию, можно разрушить практически любую по твердости породу. Это дорогостоящий способ, применяется для артезианских скважин.

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

  • мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
  • долговечность пробуренной скважины (прочность стенок);
  • возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

Виды скважин

Скважина на воду — это длинный и узкий ствол в горной породе. Именно в него опускается бур или буровой снаряд на длинной жесткой штанге, собранной из труб, или на тросе. В стволе помещается обсадка, которая предохраняет его стенки от разрушения и держит давление окружающей породы. Такая обсадка или плотно сидит в стволе, или оформляется с затрубным пространством, заполненным засыпкой, глиной (так называемый, «глиняный замок») или залитым бетонным раствором.

Что касается нижнего конца ствола, то он может быть заглушенным, открытым или со ступенчатым сужением — забоем. В забое или просто снизу делается заборное устройство.

Верхняя часть обсадки — это оголовок скважины. В нем или вокруг него размещается комплекс устройств, носящий название «обустройства» скважины.

Скважины могут быть самых разных конструкций, но для самостоятельного выполнения больше всего подходят:

Скважина-игла. При ее оформлении штанга, обсадка и буровой снаряд составляют единое целое. Бурение выполняется ударным способом. Никакого дополнительного оборудования и инструментов для такой скважины не требуется. Предельная глубина «иглы» — 45 м, скорость проходки — 2-3 м/час. Скважины-иглы используют для обустройства абиссинских колодцев

Дебет у них небольшой, но летом стабильный, поэтому они идеально подходят для оформления на даче. Срок службы такого сооружения зависит от регулярности и интенсивности водозабора, но предсказать, сколько будет существовать тот или иной абиссинский колодец не получится — есть те, что эксплуатируются более 100 лет, а некоторые иссякают за полгода.Важно: Скважины-иглы не подлежат ремонту, поскольку пролегают в неплотных и неоднородных грунтах.

Несовершенная скважина. Такие в пласте просто «висят»

Для их исполнения не потребуется ни особых буровых навыков, ни геологических познаний. Но дебет таких скважин невелик, а качество добываемой воды оставляет желать лучшего. Можно, правда, получать и более качественную воду, если скважину внизу заглушить. Но большинство «самобойных» сооружений оформляется все-таки несовершенными в силу целого ряда обстоятельств.

Совершенная скважина. В ней обсадка опирается на кровлю водоупорного подстилающего пласта. Качество воды и дебет таких скважин максимальные, но для их проходки потребуются и знания местной геологии, и буровой опыт. В противном случае возможно затягивание пластичного подстилающего пласта в обсадку. Кроме того, без опыта и знаний можно проткнуть в процессе бурения подстилку, тогда вода уйдет ниже.Важно: Совершенная скважина, выполненная с ошибками, способна серьезно навредить экологии местности, в которой пробурена.

Скважина с забоем. Эта может быть, как несовершенной, так и совершенной. Наличие забоя облегчает ее обслуживание и делает ремонтопригодной (до определенной степени). Но по-настоящему качественно выполнить такое сооружение могут лишь опытные мастера-буровики.

Пошаговый план работ

Специфика гидробурения предусматривает строгую очередность этапов работ: приобретается обсадная колонна, заготавливается бурильное оборудование и промывочный раствор. К началу сооружения скважины приступают после сборки малогабаритной буровой установки.

По мере заглубления шахты появляется необходимость в укреплении стенок путем установки обсадной трубы. Она препятствует осыпанию песка и попаданию в скважинный ствол фрагментов галечной породы.

Результат считается достигнутым при прохождении водоноса: бурение завершается с появлением в шахте жидкости.

Определение залегания водоносных слоев

Сооружению автономной скважины предшествует поиск подземного источника. Водоносные пласты располагаются горизонтальными слоями в обломочных и глинистых осадочных породах. Исследование уровня зеркала воды в водяных шахтах на соседних участках поможет определить примерную глубину водоносного слоя.


За точными сведениями рекомендуется обратиться в компанию, проводившую буровые работы недалеко от планируемого к разработке участка. Полную информацию можно получить после геологической оценки территории.

Особенности процедуры позволяют применять технологию гидробурения для сооружения скважинных шахт глубиной 10-30 м. При определении месторасположения водоносного горизонта рекомендуется задействовать разведывательный бур диаметром 100 мм.

Верховодка появляется в стволе после бурения первых 6 м скважиной шахты. Высокая загрязненность не позволяет использовать жидкость из верхних горизонтов для питья, допускается только ее применение для полива огорода, мытья машины и прочих хозяйственно-бытовых нужд.

О вскрытии водоноса свидетельствует увеличение объема промывочного раствора в приямке. Для облегчения ориентирования на зумпфе устанавливают специальные маячки, позволяющие контролировать изменения количества буровой жидкости в яме. Повышение уровня воды считается сигналом для прекращения процедуры.

Подготовка места бурения

Главным условием, обеспечивающим эффективность методики, является предотвращение перебоев в подаче промывочного раствора. Для требуемого количества воды необходимо подготовить специальные емкости вместимостью более 2 м³ или соорудить отдельный приямок объемом более 5 м³. Стенки этого углубления обязательно обрабатывают глиняной смесью.

Для гидробурения сооружаются 2 смежных зумпфа, соединенные переливной траншеей. В первой яме жидкость отстаивается, песок опускается на дно, из второго (основного) приямка вода подается в скважинный ствол. Приямки, предназначенные для содержания приготовленного промывочного раствора, размещаются не дальше 2 м от бурового оборудования.

К сборке бурильной установки рекомендуется приступать после подготовки резервуара с водой. Процедура монтажа несложная и занимает около 60 минут.

Бурение скважины МБУ

Для бурения скважины в песчаных породах требуется большой резерв промывочной жидкости и густой глинистый раствор. Глина перекрывает поры в стволе, препятствуя просачиванию жидкости.

Обсадные трубы из пластика.

Одновременное опускание обсадной трубы и углубление штанги с гидробуром на конце предотвращает обрушение осадочных отложений в шахту. Оптимальным материалом для обсадки являются сталь или пластик.

Для надежной фиксации колонны в теле скважины рекомендуется применять хомуты. Допускается заменять крепежные элементы веревочной петлей.

Принцип работы МБУ заключается в циклическом повторении следующих действий:

  • промывочный раствор мотопомпой подается по шлангам в полость штанги;
  • по трубе рабочая жидкость направляется к буровому инструменту, разрушая грунт;
  • вымываемая порода с промывочным раствором заполняет первый зумпф-отстойник;
  • после оседания взвеси суспензия перетекает в основной приямок, откуда вновь поступает в шланг, помпа запускается для повторения цикла.

Установка фильтра и обустройство скважины

В качестве фильтрующего элемента допускается использовать штангу с перфорированным верхним участком. Она размещается внутри обсадной колонны.

При опускании фильтра на дно обсадную трубу вытягивают из шахты до обнажения зоны перфорации. Выступающую часть обрезают для удобства обустройства оголовка. Для укрепления устья и предотвращения просачивания грунтовых вод зазор вокруг ствола заполняют щебнем и заливают бетоном. К эксплуатации скважины приступают после установки насоса.

Технические особенности и преимущества гидробурения

Гидробурение скважин – это метод разрушения структуры грунта под влиянием бура с применением жидкости. Данный процесс считается самым доступным вариантом самостоятельного обустройства собственного водозабора в загородном подворье. Превосходно работает в условиях песка и глины, значительно сокращает время проведения монтажных работ, затраты человеческих и энергетических ресурсов.

Не рекомендуется его применение на болотистой местности и при прохождении скалистых пород. В прохождении болота он малоэффективен. Для проведения бура сквозь скальные породы необходимо использовать механическое бурение, человеческих усилий будет явно недостаточно.

Такой принцип работы заключается в ускоренном вымывании мелких частиц грунта и поднятие их с помощью струи воды под большим напором. Основным условием остается легкость вымываемой породы и быстрота ее разрушения.

Такой метод для бурения скважин имеет ряд преимуществ:

  • незначительная себестоимость работ;
  • возможность проведения работ в ограниченном пространстве;
  • нет зависимости от посторонних людей и мощной крупногабаритной техники;
  • получаемый ствол скважины обладает достаточной прочностью.

Для проведения таких работ необходимо наличие воды под нужным напором. Это может обеспечить гидропомпа и емкость объемом 5-21 м³, в зависимости от особенностей местности и глубины будущей конструкции. Хорошим подспорьем будет наличие центрального водоснабжения.

Проведение замеров и обустройство участка

Перед самим техническим процессом бурения скважин водой под давлением необходимо произвести подготовительные работы. Они состоят из следующих этапов:

Расчет глубины залегания водного пласта

Это важно для подготовки необходимой длины труб и определения особенностей процесса бурения. Для этого понадобиться получить карту местности с геодезическими обозначениями, заблаговременно позаботиться об используемой жидкости для бурильной установки в объеме 5-21 м³.
Подготовка самого участка для проведения работ

Данный способ бурения подразумевает наличие двух емкостей по 1 м³ для фильтрации промывочной жидкости и последующего использования в буровой установке. Данные емкости соединены между собой специальным каналом и защищают окружающую местность от излишнего загрязнения.
Сам бур устанавливается в строго вертикальном положении, заборный шланг на помпу располагается в первой емкости. Откуда по нем жидкость попадает в бурильную шахту.

Указанная бурильная установка отличается своей простотой и экономичностью использования энергоресурсов. Она является идеальным вариантом для применения в частном порядке, так как не требует дополнительных теоретических знаний и большого практического опыта. Требуется всего лишь неукоснительное соблюдение строгой последовательности технологического процесса.

1 Колонковый способ бурения

Бурение скважины колонковым способом выполняется с применением специального оборудования, в обиходе имеющего простое название – «стакан». Стакан представляет собою стальную трубу, нижний край которой оборудован заточенной режущей кромкой (это может быть как заточенный оголовок самой трубы, так и приваренная к ней коронка с резцами).

В землю стакан вворачивается как обычный бур – по спиралеобразной траектории, при этом, при проходке 0.5-1 метра земли он вынимается на поверхность, для очистки внутренней полости трубы от разбуренной породы.

Сверху буровой трубы монтируется специальный соединительный элемент, чаще всего он  выполняется в форме обычного резьбового соединения, к которому будут крепиться буровые штанги. Наращивание колонковой трубы буровыми штангами осуществляется после того, как размер скважины достиг размера 1\3 длины трубы.

К верху стакана крепится штанга, и проходится ещё 1-1.3 метра земли. В эксплуатации не распространены буровые штанги длиною свыше полутора метра, так как чрезмерно длинные конструкции, в силу своего веса и габаритов, неудобны в использовании. Следующая штанга резьбовым соединением монтируется на предыдущую – таким образом наращивание буровой колонны выполняется до тех пор, пока не будет достигнут водоносный горизонт.

Чем глубже в грунте находится колонковая труба, тем более сильное давление оказывает на неё порода. Учтите, что в случае  поломки колонны внутри скважины достать из шахты её элементы будет очень проблематично. Чтобы избежать разрыва колонны необходимо постоянно контролировать надежность резьбовых соединений на предмет отсутствия люфтов.

Начало бурения скважины своими руками — применение бензобура

Главным достоинством, которое обеспечивает колонковая технология, является идеально ровная форма скважины. К недостаткам можно отнести большую трудоемкость процесса, так как вращать внутри грунта трубу намного сложнее, чем шнек.

1.1 Ударно-канатный метод (желонирование)

Данная технология к классическому бурению имеет весьма косвенное отношение. Как и в колонковом методе, тут используется полая труба (материал, из которого она изготавливается, зависит от типа грунта: для мягких грунтов подойдет изделие из толстой стали, для твердой породы – тяжелая бетонная труба). На нижней части трубы находится режущее приспособление («клыки»), которые пробивают грунт и захватывают его внутрь цилиндра.

Желонка роняется в скважину с высоты 2 метра, для этого строится специальная тренога, к ней труба крепится с помощью троса,  с помощью которого в дальнейшем извлекается из скважины. Для очистки внутренней полости трубы от шлама (земли), в ней вырезается отверстие на расстоянии 50 см от нижнего края.

Для того чтобы почва лучше поддавалась «пробивке», в скважину заливается обычная вода, либо глиняная смесь, для размягчения грунта. По завершению бурения она вычерпывается с помощью специального ковша.

Для бурения скважины ударно-канатным способом, на практике, требуется как минимум 4 человека. Поскольку сама по себе желонка и так достаточно тяжелая конструкция, а её ещё необходимо вытягивать на поверхность полностью забитую землей, желонирование является очень сложным процессом, который требует затрат большого количества сил и энергии. Именно по этому, для самостоятельного бурения источника на воду лучше выбрать шнековый метод.

1.2 Бурение шнековым способом

Технология шнекового бурения является оптимальным вариантом для создания неглубоких скважин своими руками.  Название метод получил от вида оборудования, которое используется для разрушения грунта – шнека. Шнек является винтообразной конструкцией, которая ввинчивается в землю и при вынимании на поверхность забирает с собой разбуренную породу.

Самодельная буровая установка

Шнек состоит из двух основных элементов: штока – центральной оси, к которой крепятся лопасти, и самих лопастей – которые расположены по всей длине конструкции под определенным углом друг к другу.

Для облегчения бурения используется вода, которая заливается внутрь скважины для размягчения почвы.

Единственным недостатком бурения шнеком является то, что лопасти при извлечении конструкции на поверхность могут терять часть разрыхленного грунта, который придется повторно изымать из скважины. Несмотря на это, данная технология обладает одним ключевым достоинством, которое делает её предпочтительней вышеперечисленных методов: шнек, при небольших трудозатратах, обеспечивает максимальную эффективность бурения.

Немного о самой технологии

Гидробурение скважин для воды — это процесс разработки верхних слоев грунта с вымыванием стенок канала при помощи направленного напора воды. То есть, помимо бурильной установки, еще используются насос и помпа, которые обеспечивают сильный поток воды и ее циркуляцию в процессе.

Зачем вообще использовать жидкость в таком процессе?

  1. Вода позволяет куда быстрее преодолеть штанге бура мягкие слои, в которых она замедляется и увязает, что позволяет значительно ускорить работы. За день можно пробурить канал до 10 м глубиной.
  2. Жидкость охлаждает рабочий механизм, предотвращая перегрев.
    Вода оказывает дополнительное влияние во время бурения, что упрощает весь процесс. В большинстве случаев на разработку потребуется 1-3 дня.
  3. Кроме того, чистую воду используют только при разработке глинистого грунта, суглинка и супеси, в остальных случаях используют добавки. При работе с песком рекомендуется добавлять глину, которая укрепит скважину изнутри. Для прохода твердых слоев добавляют мелкую дробь или крупный песок, который выполняет функцию абразива.

Благодаря гидробурению образуется абиссинская скважина глубиной 15 м. При использовании самых простых установок максимальная глубина работ составит около 25 м, а при профессиональном оборудовании — почти 200 м и более. Использование воды помогает вымывать остатки после бурения с помощью насоса без применения других специальных приспособлений, которые требуют остановки работы бура.

При использовании наилучшей МБУ для работы на своем участке можно добраться до водоносного слоя на глубине 35 м, сделать довольно глубокую скважину, но не колодец.
Разработка затрудняется при работе с крупными камнями и твердыми породами, которые не берет бур штанги. В местности, где в основном каменистая почва, оборудование для гидробурения скважин практически бесполезно.

Устройство и схема

На схеме показаны водяные пласты. Верховодка подпитывается осадками и залегает на глубине до 10 метров. Качество воды позволяет сразу ее использовать для питья. Источник с межпластовыми водами делается самостоятельно. Чтобы получить более качественную воду, изготавливается артезианская скважина.

Согласно СНиПам и установленным нормам источник защищается от любого рода загрязнений. От септика расстояние 15 метров. Выгребные ямы минимум за 50 м. От складских помещений, промышленных предприятий более 100 метров. Также учитывается расстояние от соседнего источника, жилых построек, курятников и хлевов.

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

  • тренога из металлопроката с крюком и блоком на вершине;
  • лебедка с тросом, снабженная ручкой;
  • забивной инструмент – стакан и желонка;
  • сварочный аппарат;
  • ручной бур.

Стакан для пробивки грунта

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
Сделайте лидерную лунку ручным буром на глубину 0,5—1 м

Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу

По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

Приварка следующей секции по уровню

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Преимущества гидробурения скважин

Технология гидробурения на воду в народе получила популярность сравнительно недавно, поэтому имеет много неверных толкований. Во-первых, является ошибочным представление о том, что метод годится только для небольших скважин. Это не так.

При желании и соответствующем техническом обеспечении гидробурением можно бить скважины более 250 метров. Но наиболее распространенная глубина бытовых скважин составляет 15-35 метров.

Мнение о большой стоимости метода также не подтверждается расчетами. Хорошая скорость работ снижает финансовые затраты. К явным преимуществам метода так же можно отнести:

  • компактность оборудования;
  • возможность бурения на крайне ограниченной площадке;
  • минимум технологических операций;
  • высокая скорость работ, до 10 м в день;
  • безопасность для ландшафта и экологического баланса;
  • возможность собственноручного исполнения;
  • минимальная стоимость.

Пожалуй, самым весомым плюсом гидробурения все-таки является возможность вести бурение на благоустроенных территориях без существенных эстетических неприятностей.

Технология гидробурения на станке МБУ позволяет провести цикл работ на небольшой площадке и не нарушает благоустройство участка

Преимущества гидробурения становятся также очень явными, если сравнить его с технологией сухого бурения, где необходимо постоянно доставать из ствола для очистки рабочий инструмент и загружать его снова. Больше всего эта технология приспособлена для работы с  мелкообломочными осадочными грунтами, которые нелегко извлекать из скважины без желонки. А буровой раствор позволяет обойтись без желонирования.

Конечно, для хорошего результата предприятия надо приобрести соответствующие средства механизации, потому что одним самодельным буром, даже на малых глубинах, не обойтись.

Чертежи для гидробура своими руками

Для создания буровой установки потребуется сделать чертежи. Они включают схему всех деталей гидробура и их построение. Размеры малогабаритной конструкции достаточно компактные.

Схема гидробура:

  • Разборная рама;
  • Механическая лебедка;
  • Бур;
  • Двигатель;
  • Вертлюг (используется для скольжения всех элементов);
  • Мотопомпа;
  • Буровая штанга;
  • Шланги для подачи жидкости;
  • Блок управления.

Буровой вертлюг и штанги необходимо приобрести в специализированном магазине. Очень важна профессиональность инструмента, так как на эти части прилагается большая нагрузка. Можно заказать детали у специалиста. Лучше выбрать современные станки с ЧПУ. Также необходимо выбирать определенные виды стали.

Заводские образцы помогут проверить качество работы. Достаточно сопоставить самодельные и заводские детали. Так проверяется резьба. Для качественной модели совпадение должно быть идеальным.

Способы изготовления необходимого оборудования

Для любого из перечисленных способов потребуется использование специфического оснащения. Основным достоинством буровых приспособлений является то, что они позволяют обойтись без использования заводских устройств и оборудования. Все, что нужно для работы, дачник сможет сделать своими руками.

Прежде всего необходимо подготовить:

  • вышку или самодельное устройство для бурения;
  • бур, соответствующий диаметру скважины;
  • лебедку и канат;
  • стальную трубу.

Ручной шнековый бур

Для того чтобы изготовить стандартный шнек, необходимо произвести следующие действия:

  1. Соединить держатель, наточенные режущие лопасти и части штанги при помощи специальных муфт. Трубы для наращивания колонны желательно приобретать металлические.
  2. Для обеспечения надежности всей возводимой конструкции отдельные крепежные фитинги дополнительно затягиваются болтами. Это необходимо для того, чтобы при вращении приспособления в обратную сторону исключить вероятность развинчивания стержней.
  3. Лопасти делаются из прочных стальных пластин. Толщина листа должна составлять 3 мм или больше.

Абиссинская скважина-игла

Конструкция данного инструмента состоит из следующих элементов:

  • наращиваемой металлической трубы, внутренний диаметр которой 1-2 дюйма;
  • конусообразного стального наконечника, диаметр которого чуть больше, чем трубы, чтобы уплотненный грунт не повредил установленное над ним оборудование;
  • 80-сантиметрового щелевого фильтра, устанавливаемого на иглу и выполненного из мелкой сетки.

Участок перфорации обматывается проволокой или сеткой из нержавеющей стали. Над фильтром внутри трубы крепится обратный клапан. Для обустройства абиссинского колодца не понадобится тренога, шнек для бурения и промывочный насос.

Желонковое бурение

Желонковое бурение.

Основным рабочим инструментом является желонка. При ее помощи происходит извлечение слоя грунта после его разбивания ударно-канатным способом.

Изготавливают ее из достаточно тяжелого отрезка трубы, имеющей заостренный острый край или зубья для разрыхления породы. Это достаточно простая конструкция, оснащенная плоским клапаном.

Шарнирное соединение фиксирует пластину для клапанного механизма, благодаря чему обеспечивается свободное открытие и закрытие. В данном приспособлении ограничителем выступает металлический стержень. К внутренней части клапана при помощи сварки приваривается прут.

Гидробурение

При данной технологии грунт разрушается напорной струей. Здесь также используется желонка, с помощью которой формируется круглое отверстие. Для подачи воды на отрезке толстостенной трубы крепится шланг. Компрессор обеспечивает необходимое давление подаваемого водного потока. Между резервуаром и скважиной устанавливается насосное оборудование.

Набор инструментов

Ручное гидробурение скважин можно реализовать, только если есть три основных устройства:

  1. МБУ — малогабаритная буровая установка высотой около 3 м. Имеет полный набор для разработки почвы.
  2. Помпа — для создания потока воды. Напор должен быть примерно 26 м, под давлением не ниже 2,6 атм. Производительность в районе 20-22 м³ в час, что гарантирует хороший поток жидкости.
  3. Насос, который сможет перекачивать загрязненную жидкость от места разработки.

Мощность нужно подбирать так, чтобы все устройства имели примерно одинаковую производительность.

Проследите, чтобы в комплекте МБУ были все нижеперечисленные элементы:

  • инструмент для бурения, буровые штанги;
  • набор буров;
  • вертлюг, лебедка, каркас;
  • если в комплекте нет преобразователя тока, его лучше купить заранее, чтобы обеспечить нормальное энергоснабжение установки;
  • понадобится комплект обсадных труб.

В процессе могут пригодиться инструменты по типу трубного ключа и ручного зажима. А еще стоит купить пересадочную вилку.

Чтобы скважину не затапливало жидкостью, понадобится хороший насос, который сможет долго работать при условиях перегонки воды с мелкими частицами или абразивом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
