Газовые конвекторы. Газовый конвектор на баллонном газе: правила выбора

Обогрев конвекцией

Конвекционный обогрев предусматривает использование простейших законов физики. Почти каждый человек прекрасно знает, что горячий воздух имеет свойство подниматься вверх, вытесняя холодные воздушные массы вниз. Именно такой принцип был заложен в газовые конвекторы, работающие на баллонном газе. Он нагревает воздух, тот поднимается вверх, вытесняет собой более холодные слои воздуха вниз, из-за чего они попадают к теплообменнику.

Обогрев конвекций прогревает помещения за счет нагретого воздуха, генерируемого отопительными приборами. Одновременно с этим конвекция обеспечивает плавное перемешивание воздушных масс – это нельзя увидеть невооруженным взглядом, но вся атмосфера в отапливаемых помещениях постоянно находится в движении. Преимущества конвекционного отопления:

Все конвекторы работают по одному принципу – теплый воздух стремится вверх, а на его место приходит холодный.

Отсутствие влияния на состав воздуха – уровень кислорода остается прежним;
Минимальное влияние на влажность домашней атмосферы – падение влажности можно компенсировать каким-нибудь увлажнителем;
Простота установки оборудования – не нужно тянуть по дому трубы и монтировать котел.

Правда, некоторым людям не очень нравится ощущение перегретого воздуха, но так работают многие отопительные приборы – с этим приходится мириться.

Мощность и расход газа

Выбор мощности зависит от площади отапливаемого помещения. В среднем, 1 кВт соответствует 10 м². Утверждение подходит для стандартных построек высотой потолка до 3 метров.

На рынке представлены бытовые приборы от 2 до 12 кВт. Выбирать конвектор нужно с запасом мощности на сквозняки, проветривания, плохое утепление.

Существует и другая формула вычисления мощности. Площадь помещения умножается на корректирующий коэффициент (выражающий условия эксплуатации). Его значение соответствует:

0,1 — для баллонного газа;
0,12 — когда конвектор служит основным источником обогрева и активно используется в течении дня;
0,15 — значение характерно для плохо утепленных или нежилых зданий.

Расход газа зависит от его типа и количества приборов. Одному киловатту мощности соответствует расход 0,11 м3/ч природного, и 0,09 м3/ч — сжиженного газа.

Чтобы снизить потребление конвектора, необходимо установить терморегулятор или дополнительно утеплить помещение. Правильный монтаж окон сокращает расход топлива на 20%.

Преимущества газового конвектора

Экономический показатель. Цена электрического конвертора намного дешевле. Но, как показывают отзывы, достоинство газовых конвекторов – это низкая стоимость эксплуатации. Например, популярные устройства обогрева с чугунными теплообменниками и мощностью приблизительно 3 киловатта стоят в два раза дешевле, нежели электрические с такими же характеристиками.
Эксплуатация конвертора на сжиженном газе. Газовый конвектор очень просто перестроить на баллонное оборудование. Это позволяет использование этих приборов отопления в регионах, где нет электроэнергии либо оно подаётся с некоторыми перебоями. Но в экономическом плане, конвекторы на баллоном или сжиженном газе тоже экономически несовершенны, как и электрическое оборудование.
Нет теплоносителя. Это заметное преимущество при отсутствии водопровода в домах, где планируется подключать приборы отопления. Также это является великолепным фактором, если в зимнее время года необходимо надолго оставлять дом – вода в конвекторе не будет замерзать, потому что её тут просто нет. Это великолепный вариант, например, для подсобных помещений, гаражей, дач.
Экологическая безопасность. Газовый конвектор не сжигает кислород в помещение и безопасен при соблюдении всех правил эксплуатации.
Возможность регулирования температуры. В газовых конвекторах можно легко выставить нужный температурный режим и корректировать его.
Но эта разница довольно быстро перекрывается во время эксплуатации. Просто по расчётам, расходы на отопление одинаковой площади дома при использовании естественного газа зачастую в 15 раз меньше, чем при подключении к электричеству. Цена киловатта электроэнергии и кубометра газа примерно сходна.

Но экономия достигается за счёт того, что на производство одного киловатта тепловой мощности необходимо всего 0,1 кубометр газа. Все данные утверждения имеют основание лишь при подключении газового устройства к магистральному трубопроводу газа и использовании естественного газа.

https://youtube.com/watch?v=Bovfa0ThfAM

Основные характеристики аппарата

Газовые конвекторы обладают множеством преимуществ, позволяющих эксплуатировать их в жилых домах, на производстве и в магазинах. Это:

умеренная стоимость,
можно включить только в одном помещении, если в доме установлено несколько приборов,
прибор обеспечивает существенную экономию газа,
равномерное распределение теплого воздуха,
простота в эксплуатации,
надежность и большой срок службы,
можно использовать при отключении электроснабжения,
не требуется установка дополнительных источников,
доступная по стоимости установка и обслуживание конвектора.

Выбирая отопительную систему для новой квартиры, рассмотрите вариант установки газовых конвекторов на природном или сжиженном газе. Пусть в вашем доме будет тепло и уютно.

Принцип работы газового конвектора

Механизм работы отопительного газового прибора заключается в следующем:

Газ, который поступает в конвектор через газопровод, сгорает в камере сжигания закрытого типа.
К каждой батарее подводится особый коаксиальный газоход. Свежий воздух благодаря протеканию по трубе с горячими продуктами сгорания проникает в комнату уже прогретым, что позволяет увеличиваться КПД прибора отопления за счет возможного сжигания топлива в камере. Принцип работы газового конвектора схематично
Воздух в комнате начинает поступать через теплообменник конвектора непрерывным потоком благодаря конвекции. То есть, воздух, нагреваясь в теплообменнике, становится легче и, освобождая место новому холодному воздушному потоку, поднимается вверх.

Для повышения эффективности работы газового конвектора, он должен находиться как можно ближе к поверхности пола!

Подробнее газовый конвектор, его принцип работы − видео можно посмотреть здесь:

Газовый отопительный конвектор: его разновидности

Сегодня производители выпускают различные виды газовых батарей отопления, которые отличаются между собой:

1. Газовый стальной конвектор

Наиболее оптимальный вариант – это теплообменник из стали, т.к. он имеет высокую жаростойкость, малый вес и относительно небольшую стоимость.

Алюминий, имея отличную теплопроводность, довольно дорого стоит, при этом у него слабая жаростойкость.

Современный конвектор газовый чугунный

А чугун является хрупким материалом, т.е. под воздействием резких перепадов температуры может потрескаться, и в итоге – стать непригодным.

2. Газовый конвектор с вентилятором 3. Газовая батарея отопления с выносным термостатом 4.

1) Потолочный газовый конвектор.

Потолочная газовая батарея отопления

2) Конвектор газовый настенный.

3) Конвектор газовый напольный.

При этом необходимо учитывать, что потолочные приборы применяются для обогрева производственных и торговых помещений большой площади. Конвектор газовый настенный чаще всего применяется для отопления жилых и нежилых помещений, к примеру, гаража.

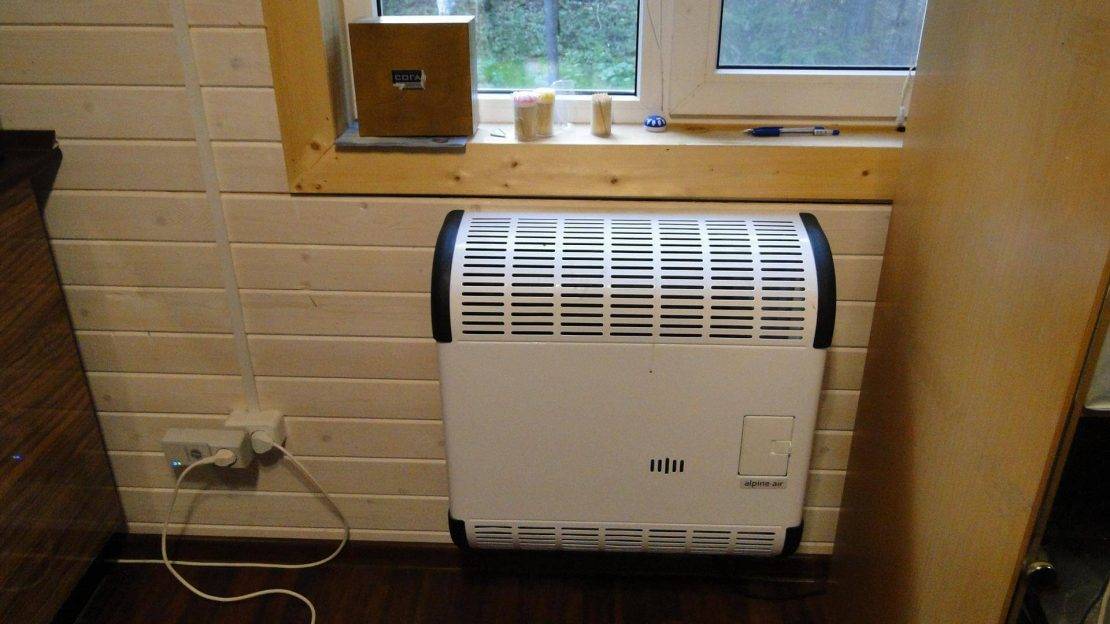

Настенная газовая батарея отопления

Размещать подобный прибор отопления лучше под окном, чтобы он не просто нагревал воздух в комнате, но и создавал для холодного воздуха, пытающегося проникнуть в помещение через окно, тепловую завесу.

Для обогрева больших по площади помещений можно применять не только потолочный, но и конвектор газовый напольный. В быту такой прибор обычно не применяют, т.к. он обладает большими размерами и немалым весом, да и место их монтажа требует особой подготовки основания.

Если вы захотели самостоятельно изготовить экран на радиатор, обратите внимание на следующую статью на нашем сайте

Особенности функционирования

Обогреватели, работающие от баллонного газа, могут различаться по многочисленным критериям

Необходимо обратить внимание на характеристики техники, что позволит правильно подобрать отопитель под особенности конкретного строения и частного дома

Основные характеристики:

Наличие автоматического управления.
Тип конвенции.
Наличие или отсутствие вентилятора.
Используемый энергоноситель.
Тип камеры сгорания.
Мощность установки.
Материал теплообменника.

В зависимости от исполнения такие обогреватели могут устанавливаться на полу или крепиться на стене. Настенные модели отличаются высокой эффективностью и небольшим весом. Мощность настенных конвекторов-обогревателей на сжиженном газе может достигать 10 кВт, что позволяет им обогревать большие помещения. Аппараты с напольным исполнением могут оснащаться увеличенным в размерах теплообменником, но при этом их производительность обычно не превышает 5 кВт.

Когда работа котла на пропане-уже опасна:

Тип камеры сгорания

Камера сгорания может быть закрытой или открытой. В последние годы наибольшей популярностью стали пользоваться модели с закрытой камерой сгорания, которая обеспечивает максимально возможную эффективность и полную безопасность эксплуатации оборудования. Конвекторы с закрытой камерой сгорания могут иметь вместо классического дымохода коаксиальную трубу, которая одновременно забирает свежий воздух с улицы и эффективно выводит наружу продукты сгорания. Единственный недостаток конвекторов с закрытой горелкой — это их высокая стоимость.

Материал теплообменника

Материал, из которого изготовлен теплообменник, будет напрямую влиять на долговечность, эффективность и надежность техники. Сегодня на рынке представлены конвекторы с теплообменниками, изготовленными из чугуна и стали. Самыми прочными, надежными и долговечными считаются приборы, выполненные с чугунным теплообменником. При правильной эксплуатации они прослужат на протяжении 50 лет. Недостатком является высокая стоимость моделей с теплообменниками из чугуна.

Некоторые модели конвекторов прослужат вам дольше других

Тип конвекции

В зависимости от своего типа тепловые установки могут использовать принудительную и естественную конвенцию. Отопители, работающие с естественной конвенцией, практически не издают шума, что позволяет использовать их в жилых помещениях. Преимуществом аппаратов с принудительной конвекцией является их улучшенная производительность и возможность использовать такое оборудование для нагрева больших по площади помещений. Расход топлива в конвекторе на баллонном газе может существенно отличаться в зависимости от мощности техники и ее типа конвекции.

Управляющая автоматика

Предлагаемые газовые конвекторы могут оснащаться как простейшей автоматикой, которая включает лишь термостаты и реле управления, так и продвинутой логикой, обеспечивающей максимальную автоматизацию работы оборудования. В зависимости от используемой автоматики будет отличаться стоимость отопительных установок.

Правильный расчёт мощности

Универсальной формулой для расчёта мощности является 1 кВт тепловой энергии на 10 квадратов площади помещения. Однако такие расчёты будут усредненными и не всегда позволят подобрать правильный конвертер для конкретного помещения. Необходимо учитывать особенности строения, высоту потолков, наличие или отсутствие окон, качественное утепление стен, а также климат в регионе.

При выборе конвектора требуется рассчитать его мощность

Выбирая полностью автоматизированные установки, которые имеют принудительную конвенцию, можно исходить из расчёта 0,7 кВт тепловой энергии на 10 квадратных метров площади помещения. Использовать их в качестве основного способа обогрева можно лишь в небольших строениях. Газовый конвектор на пропане станет идеальным решением для деревянной или кирпичной дачи.

2 Преимущества и недостатки

В использовании газового конвектора есть свои плюсы и минусы. К положительным сторонам можно отнести:

1. Экономический эффект. Хоть подобное оборудование обходится дороже электрического, стоимость эксплуатации у него гораздо ниже за счёт цены энергоносителя.
2. Простота перенастройки с магистрального топлива на сжиженное.
3. Отсутствие теплоносителя (воды) позволяет монтировать подобные калориферы в нежилых помещениях.
4. Лёгкость регулировки температурного режима.
5. Экологичность.

Однако есть у газового оборудования и отрицательные черты. Среди них наиболее весомыми являются следующие:

1. Большие габариты.
2. Повышенные требования к безопасности.
3. Регулярное техническое обслуживание у специалистов.
4. Работа только в одном помещении.
5. Необходимость пробивания стены и установки дымохода.

Особенности газового отопительного конвектора: плюсы и минусы

Насколько удобно и выгодно отопление газовой батареей? Есть ли у нее какие-то минусы? Сначала рассмотрим их плюсы:

Самое дешевый способ отопления как квартиры, так и дома. Однако если применяются газовые конвекторы на баллонном газе – отопление по затратам почти уравнивается с электрическим котлом. И менее выгодно, чем твердотопливный котел либо тепловой насос. Газовый конвектор на сниженном газе
КПД таких приборов отопления может достигать до 97%, т.е. они экономичны.
Могут работать при любых температурах, даже при -50°С.
Не происходит сгорание кислорода в воздухе комнаты. Так как для сжигания применяется воздух, который поступает снаружи дома.
Срок службы – не менее 20 лет.
Несложный у конвектора газового монтаж и может быть сделан своими руками. Подробнее об этом смотрите ниже. Современная газовая батарея отопления
Автономность: можно легко протопить несколько комнат дома либо только одно помещение.
Низкая стоимость – от 3 тыс. руб. (см. статью «Где купить газовый конвектор»).

Как и при эксплуатировании любого газового оборудования, батареи (конвекторы) необходимо использовать с соблюдением строгих мер безопасности, поскольку газ взрывоопасен!

При применении газовых конвекторов на баллонном газе эффект экономии от использования подобных отопительных батарей сводится к нулю. Газовые батареи полезны только в тех случаях, когда нет электричества. При этом сам процесс замены баллона с промежутком от 1 до 4 дней может показаться довольно утомительным.

Еще минусы:

Отопление газовыми батареями нельзя применять для нагревания воды.
Довольно ограниченная теплопроводность − 2−7 кВт (у большей части моделей). Газовые конвекторы довольно габаритны
Несмотря на довольно красивый внешний вид, они имеют достаточно большие размеры, потому замаскировать их нелегко.
Так как это техника работает на газе, то на ее монтаж и подключение требуется получение разрешения в специальной газовой службе.

Если вас интересуют встраиваемые радиаторы отопления, о них вы также найдете на нашем сайте.

Расчёт мощности и расхода газа

Расчёт мощности и расхода газа зависит от многих параметров и факторов, связанных как с характеристиками прибора, так и с условиями окружающей среды.

Мощность

Существует специальная формула, позволяющая вычислить среднюю мощность газового конвектора. Выглядит она следующим образом: P = k*S, где:

P –мощность;
k – коэффициент, учитывающий тип системы и условия эксплуатации. Также называется корректирующим коэффициентом;
S – площадь помещения.

Значение k для баллонного отопления принимается за 0,1. Если единственным источником тепла в помещении является газовый конвектор, то это значение равно 0,12. В проходных и нечасто посещаемых помещениях коэффициент равен 0,15.

Расход

При расчёте расхода газа учитываются такие параметры, как:

размер помещения;
режим работы;
теплоизоляция.

Так, на 1 кВт выходной мощности при работе конвектора обычно приходится 0,11 м3 природного газа или 0,09 кг баллонного газа (в нашем случае).

Важно! Если провести анализ расчётов, то выяснится, что потребление энергии электрическими конвекторами гораздо выше потребления газовых конвекторов, потребляющих газ через специальные магистрали, что является их отличительным преимуществом. Однако выгода при использовании конвекторов, работающих на баллонном газе, незначительна в отношении потребления энергоресурсов. Такие приборы рекомендуется использовать для автономного обеспечения помещений теплом

Такие приборы рекомендуется использовать для автономного обеспечения помещений теплом

Однако выгода при использовании конвекторов, работающих на баллонном газе, незначительна в отношении потребления энергоресурсов. Такие приборы рекомендуется использовать для автономного обеспечения помещений теплом.

Преимущества и недостатки

Основным преимуществом техники данного типа является ее работа на баллонном газе. Сегодня не все частные дома и дачи имеют централизованное подключение к газовой магистрали. В итоге домовладельцам приходится использовать для обогрева дорогостоящее электричество или устанавливать конвекторы, работающие от баллонного газа. В последнем случае существенно сокращаются затраты на обогрев частного дома, при этом современные установки потребляют минимум топлива, отличаясь великолепной эффективностью.

В зависимости от мощности установки и площади помещения дома, конвектор может работать как от одного небольшого баллона, так и получать газ сразу от нескольких резервуаров, которые соединены параллельно и подключены через соответствующие переходники с клапанами. В последнем случае имеется возможность существенного упрощения эксплуатации теплового оборудования, а домовладельцу нужно будет менять баллоны не чаще, чем раз в несколько месяцев.

К преимуществам конвекторов на баллонном газе можно отнести следующие факторы:

Великолепная эффективность.
Полная безопасность.
Автономность работы.
Экономичность устройства.

Газовая колонка на даче:

Устройство и принцип действия

Конвектор отапливает комнату за счет циркуляции воздуха через внутренний теплообменник благодаря естественной или принудительной конвекции.

В общем, работа нагревательного устройства происходит следующим образом:

Сжиженное топливо поступает из газобаллонной установки на горелочноеустройство, где сгорает, образуя горячие дымовые газы.
Дымовые газы под воздействием естественной или принудительной циркуляции, омывают внешнюю поверхность теплообменника, тем самым нагревая его до высоких температур.
Холодный воздух, поступающий в него снизу, нагревается через развитую поверхность нагрева и выходит в помещение естественно или принудительно с вентилятором.
Выпускной газовый коллектор задерживает продукты сгорания в теплообменнике, для максимального охлаждения и далее выводит их через дымоход или коаксиальную трубу в атмосферу. При использовании такой трубы, по внутреннему кольцу поступает горячий воздух для полноты сжигания газа в конвекторе, забор его происходит из атмосферы.

Для обеспечения процесса горения и передачи тепловой энергии в отапливаемое помещение конвектор выполняется из следующих конструктивных элементов:

Газовая горелка организует процесс полного сжигания газы и передачу тепловой энергии в теплообменник.
Теплообменник организует теплопередачу от дымовых газов к воздушным массам внутри помещения.
Модуль управления выполняет температурный контроль и регулирование объема подачи газа.
Дымоход или коаксиальная труба выводит продукты сгорания во внешнюю среду.
Вентилятор осуществляет принудительную циркуляцию воздушной среды.
Газобаллонная установка служит для хранения и транспортировке сжиженного газа к горелочномуустройству.

Гзовые конвекторы, работающие на баллонном газе

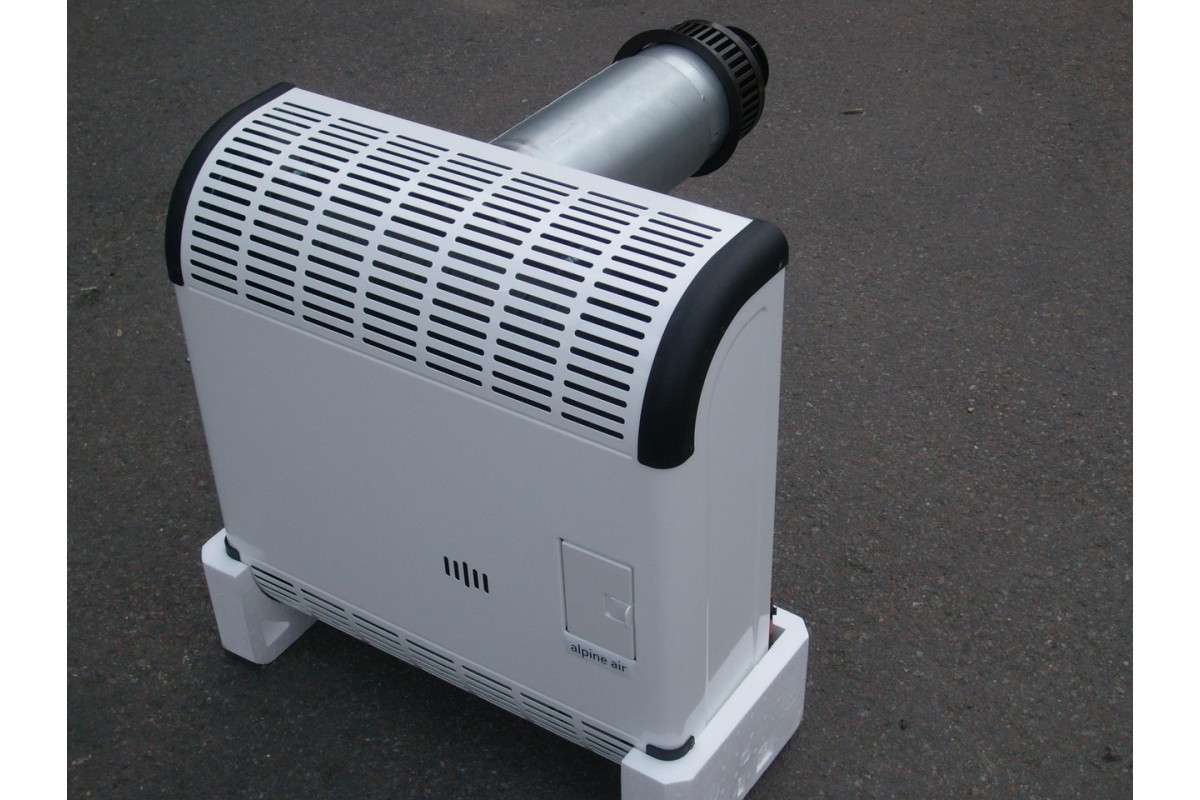

Alpine Air NGS-50F

Фото:https://beru.ru

Похожий по характеристикам агрегат – разве что КПД чуть-чуть пониже. Зато дизайн привлекательный. Купив этот конвектор, вы сразу избавитесь от проблем с отоплением и необходимости топить котел и постоянно поддерживать нужную температуру теплоносителя. Alpine Air NGS-50F сделает всё за вас. Минимальный срок его службы – 50 лет, так что еще и вашим детям хватит. Работает как на магистральном, так и на сниженном газе. Отличный теплообменник позволяет выводить прибор на нужную мощность буквально за считанные минуты. Цена немаленькая, но это весьма скромная плата за почти полное отсутствие проблем с теплоснабжением.

Газовый конвектор Alpine Air NGS-50F 4.9 кВт

Производители и популярные модели

Газовые конвекторы популярные устройства особенно в районах, где отсутствует центральное отопление и имеется магистральный газопровод. Кроме того, многие покупатели используют этот вид отопления, как пиковый, когда основного отопления не достаточно в условиях суровых зим.

Популярными моделями по рейтингу 2019 года являются:

KARMA BETA 5. Отопитель для небольших индивидуальных домов площадью до 60 м2. Устройство довольно эффективное с общим КПД до 89%, обеспечивает тепловую мощность 4,7 кВт при сравнительно низком расходе газа. Диапазон тепловых режимов: от +13C до +38C. Хорошая система защиты и регулирования процесса отопления. К недостаткам можно отнести высокую цену – 19672 руб.
Alpine Air NGS-50F- турецкий конвектор с мощностью 4.9 кВт для обогреваемой площади – 50 м2. Модель этой серии Alpine имеет КПД – порядка 87%. Аппарат укомплектован итальянской горелкой Polidoro и запорно-регулирующими устройствами Sit, гарантирующие 50 лет безаварийной работы. Цена комплекта – 20560 руб.
Hosseven HDU-5 DK еще один отопитель лучшего турецкого бренда мощностью 4.5 кВт, и расчетной площадью обогрева – 50 м2. Производитель гарантирует надежную работу до 50 лет, поскольку аппарат укомплектован чугунным теплообменником и итальянской горелкой. Агрегат имеет высокий для этого класса оборудования КПД – 90%. Цена модели – 21400 руб.

Газовый конвектор на природном газе является самым энергоэффективным оборудованием среди отопительной техники аналогичного типа. Современные достижения в материаловедении и информационных технологиях подняли эффективность их на новый уровень, в связи, с чем они стали чаще применяться в схемах автономного отопления, имея высокий ресурс работы в несколько десятков лет.

Karma BETA 2 Comfort 02

При необходимости данный аппарат с легкостью встраивается в систему умного дома. В конструкции предусмотрен электронный термостат, благодаря которому температура поддерживается с точностью до одной десятой градуса. Создатели постарались придать этому аппарату максимальное сходство с настоящим камином. В частности, они оборудовали его окном, выполненным из жаропрочного стекла, через которое можно наблюдать за пламенем.

Мощность прибора составляет всего 2 кВт, однако и этого показателя вполне достаточно для качественного обогрева помещения площадью до 40 кв. м. Конвектор очень технологичный, оснащен модулем GSM. Через него к одному термостату можно подключать до трех аналогичных приборов. В конструкции отсутствует запальник, что позволяет сократить количество потребляемого горючего примерно на 30%, если сравнивать продукцию со стандартными устройствами механического типа.

Преимущества:

Незначительное потребление природного газа;
Стильный внешний вид;
Высокое качество сборки и изготовления;
Способен вписаться в любой интерьер помещения;
Продолжительный период эксплуатации.

Недостатки:

Мощности в 2 кВт достаточно далеко не всем потребителям.

Рассчет мощности по объему

Этот вид расчета более точный , поскольку учитывает высоту потолков. Соотношение , которое принимают при расчете тепловой нагрузки – для нагрева 1 м3 полного объема помещения потребуется 40 Вт тепла.

Алгоритм определения мощности по объему помещения:

Замеряют рулеткой высоту, длину и ширину помещения и определяют объем.
Умножают полученную величину на 0.04 и получают рекомендованную тепловую мощность.
Учитывают поправочные коэффициенты на изоляцию, остекление, вид помещения.

Выполняя расчет, можно убедится , что эффективность и экономность нагрева во многом зависит от уровня изоляции и остекление дома, поэтому собственник должен быть заинтересован в проведении изоляционных работ и замены стеклопакетов на энергоэффективные.

Расчет расхода газа

После определения тепловой мощности приступают к расчету газового топлива на нужды отопления, на природном газе , выполняют его по формуле:
L = Q / (qН х 0.90), где:
L – объемный показатель часового расхода газа за 1м3/час;
Q – расчетная мощность конвектора, кВт;
Q нг – низшая теплота сгорания природного газа, для магистрального равняется 10.2 кВт/м3;
0.95 – КПД конвектора.
Для вышеприведенного примера, нагрева дома с площадью 150 м2 и тепловой максимальной нагрузкой 15 кВт расчет:

15 / 10.2 х 0.95= 1.54 м3 / ч природного газа.

Расход газа в сутки – 1.54 х 24 = 36,96 м3, а

Месячное потребление – 36.96 х 30 = 1081 м3.

Виды газовых отопительных конвекторов

Существуют три типа газовых конвекторов:

Постоянного монтажа:
- С закрытой камерой сгорания (парапетные).
- С открытой камерой сгорания (дымоходные).
Мобильные.

С первого взгляда мобильные газовые конвекторы кажутся лучшим решением. Может быть это и так, ведь используется новый принцип получения тепла. Они представляют собой кожух на колесах, в который упакован баллон со сжиженным газом (не обязательно, может быть установлен снаружи), катализатор и сам газовый радиатор. Таких моделей не так много. На нашем рынке есть пока только итальянские Bartolini (модели Primavera и Pullover).

Передвижной газовый конвектор

Называют этот прибор «каталитический газовый обогреватель». В нем используется не обычное горение, а каталитическое разложение (горение на поверхности твердых тел). Благодаря этому, отсутствует привычный выхлоп и запах, а газ разлагается почти полностью. Так как подобные приборы используются в Европе, сомневаться в их надежности не приходится. Но, пока, они не пользуется особой популярностью — слишком невероятным кажется вариант с горением без выхлопа. Кроме того, даже каталитическое окисление требует наличия кислорода. А, значит, он берется из воздуха, который находится в помещении. Ну и потом, когда катализатор закончится, надо будет его покупать? Или менять полностью прибор? В общем, пока реального опыта эксплуатации нет. А вот о двух других типах газовых конвекторов — парапетных и дымоходных — поговорим более подробно.

Газовый конвектор: отопительные приборы на природном газе для отопления дома

Популярные модели

Обогрев конвекцией

Мощность и расход газа

Преимущества газового конвектора

Рекомендации по выбору определенной модели

Основные характеристики аппарата

Принцип работы газового конвектора
