Особенности монтажа устройства
Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода – с другой стороны.
Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.

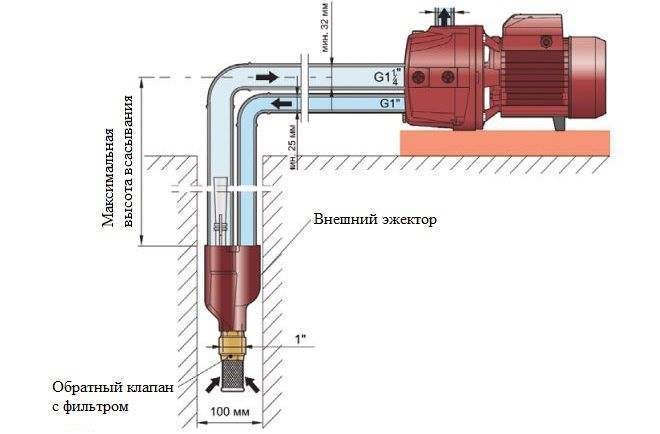

На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узловl
Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.
Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.
Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме.
Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.
Сборка эжектора перед эксплуатацией производится по стандартной схеме. Снизу к корпусу эжектора подсоединяется сетчатый фильтр, сверху – через сопло трубка Вентури, выполненная в виде пластикового раструба (+)
Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали.
Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.
Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.
Внутренние модели
Данные модели располагаются внутри насосного устройства или же рядом с ним. Такие эжекторы требуют наименьший объем места, и не нужно отдельно монтировать их.
Когда эжектор находится внутри насосного устройства, нет необходимости в дополнительной установке фильтрационной решетки, которая бы предохраняла прибор от загрязнения песком.
Но важно помнить, что внутренние модели подходят для работы на малой глубине, максимум девять-десять метров. Встроенные модели имеют подходящую мощность, чтобы подавать воду для домашних нужд, для поливной системы и любой хозяйственной нужды
Встроенные модели имеют подходящую мощность, чтобы подавать воду для домашних нужд, для поливной системы и любой хозяйственной нужды.
Недостатком внутренних приборов является сильный шум, который создает работающий насос и вода, проходящая через эжекторный прибор.
Располагать насосные устройства с внутренним эжектором важно не в жилом помещении, а в какой-либо другой постройке. Причем электрический двигатель должен иметь большую мощность, чем похожая по характеристикам безэжекторная модель
Принцип действия эжектора
Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.
Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.
Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.
Галерея изображений
Фото из
Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали
Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства
К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор
Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам
Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций
Для установки эжектора у насосного агрегата должно быть два входящих отверстия
Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство
На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки
Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.
Эжектор для поверхностного насоса состоит из следующих элементов:
- всасывающая камера;
- смесительный узел;
- диффузор;
- зауженное сопло.
Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.
Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды
Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.
Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.
Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы
Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.
Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.
На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки
Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.
Виды эжекторных устройств
По своему конструктивному исполнению и принципу действия эжекторные насосы могут относиться к одной из следующих категорий.
Паровые
При помощи таких эжекторных устройств из замкнутых пространств откачиваются газовые среды, а также поддерживается разреженное состояние воздуха. Работающие по такому принципу устройства имеют широкую область применения.
Паровой эжектор для турбины с маслоохладителем
Пароструйные
В таких устройствах для отсасывания газообразных или жидких сред из замкнутого пространства используется энергия струи пара. Принцип работы эжектора данного типа заключается в том, что пар, вылетающий из сопла установки с большой скоростью, увлекает за собой транспортируемую среду, выходящую через кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции данного типа применяются преимущественно для быстрого откачивания воды из помещений судов различного назначения.
Установка подогрева воды с помощью пароструйного эжектора
Газовые
Станции с эжектором данного типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет высоконапорных газов, используются в газовой промышленности. Описанный процесс протекает в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, рост давления.
Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности
С выносным эжектором
Такие насосы для забора воды необходимо опускать вглубь колодца или скважины. Насос с выносным эжектором имеет две трубы. По одной из них жидкость под определенным напором подается в эжектор. Это приводит к тому, что вырабатывается своеобразная всасывающая струя.
Насос с внешним эжектором по своим характеристикам значительно уступает моделям с встроенным эжектором. Все дело в специфике конструкции.
Схема монтажа двух типов эжекторных насосов
Так, насос с эжектором выносного типа будет «бояться» загрязненной воды, и попадания внутрь конструкции воздуха. Его КПД заметно ниже, но выносной эжектор насоса имеет и свое существенное преимущество – его можно располагать внутри жилого помещения.
С вмонтированным эжектором
Внутренний центробежный эжекторный насос поднимает воду с помощью созданного искусственным путем разряжения.
Ввиду особенностей конструкции, эжекторный насос стоит намного дороже обычных устройств этого типа, так как способен поднимать воду даже с больших глубин вплоть до 50-и метров.
Высокая производительность, правда, несколько компенсируется за счет большого уровня шума, издаваемого во время работы устройства.
Поэтому, эжекторные насосы монтируются исключительно в подвалах и подсобных помещениях жилых домов.
Современный пароэжекторный вакуумный электронасос – хорошее решение для организации системы водоснабжения на большом предприятии и при орошении больших территорий с растительностью.
эжекция
эжекция Увлечение потоком с более высоким давлением, движущимся с большой скоростью, среды с низким давлением. [https://www.heuristic.su/effects/catalog/est/byId/description/1090/index.html]
Эффект эжекции заключается в том, что поток с более высоким давлением, движущийся с большой скоростью, увлекает за собой среду низкого давления. Увлеченный поток называется эжектируемым.
Повышение давления эжектируемого потока без непосредственной механической энергии применяется в струйных аппаратах, которые используются в различных отраслях техники: на электростанциях — в устройствах топливосжигания (газовые инжекционные горелки); в системе питания паровых котлов (противокавитационные водоструйные насосы); для повышения давления из отборов турбин (пароструйные компрессоры); для отсоса воздуха из конденсатора (пароструйные и водоструйные эжекторы); в системах воздушного охлаждения генераторов; в теплофикационных установках; в качестве смесителей на отопительных водах; в промышленной теплотехнике — в системах топливоподачи, горения и воздухоснабжения печей , стендовых установках для испытания двигателей; в вентиляционных установках — для создания непрерывного потока воздуха через каналы и помещения; в водопроводных установках — для подъема воды из глубоких скважин; для транспортирования твердых сыпучих материалов и жидкостей.
Для технической реализации эффекта эжекции достаточно направить поток воздуха от домашнего пылесоса в приемный патрубок системы, изображенной на рис. 2.
Простейшая эжекционная система
1 — трубка с потоком эжектирующего воздуха; 2 — патрубок подвода эжектируемой жидкости; 3 — резервуар с эжектируемой жидкостью; 4 — поток воздуха; 5 — конус распыления эжектируемой жидкости.
Бернуллиевское разрежение в потоке воздуха вытягивает жидкость (водный окрашенный раствор) из резервуара, и поток воздуха распыляет ее путем отрыва капель с торца патрубка подвода. Перепад высоты между уровнем жидкости в резервуаре и точкой распыления (торцом патрубка) составляет 10 — 15 см. Внутренний диаметр трубки с газовым потоком — 30 — 40мм, патрубка подвода — 2 — 3 мм.
Тематики
вентиляция в целом
ejection
Справочник технического переводчика. – Интент . 2009-2013 .
- эжекционный доводчик
- эзофагогастроскоп
Смотреть что такое «эжекция» в других словарях:
эжекция — и, мн. нет, ж. (фр. éjection выбрасывание). тех. 1. Процесс смешения двух разных сред (пара и воды, воды и песка и др.), в котором одна среда, находясь под давлением, воздействует на другую и, увлекая за собой, выталкивает ее в необходимом… … Словарь иностранных слов русского языка
эжекция — и, ж. ejection f. выбрасывание. 1. спец. Процесс смешения каких л. двух сред (пара и воды, воды и песка и т. п.), в котором одна среда, находясь под давлением, воздействует на другую и, увлекая за собой, выталкивает ее в необходимом направлении.… … Исторический словарь галлицизмов русского языка
Эжекция — ж. 1. Процесс смешения двух каких либо сред (пара и воды, воды и песка и т.п.), в котором одна среда, находясь под давлением, воздействует на другую и, увлекая за собою, выталкивает её в необходимом направлении. 2. Искусственное восстановление… … Современный толковый словарь русского языка Ефремовой
эжекция — эж екция, и … Русский орфографический словарь
эжекция — (1 ж), Р., Д., Пр. эже/кции … Орфографический словарь русского языка
Эжекция — процесс подсасывания жидкости или газа за счет кинетической энергии струи другой жидкости или газа … Энциклопедический словарь по металлургии
эжекция — 1. Нин. б. ике матдәнең (пар белән суның, су белән комның һ. б. ш.) кушылу процессы; бу очракта бер матдә, басым астында булып, икенчесенә тәэсир итә һәм, үзенә ияртеп, аны кирәкле юнәлештә этеп чыгара 2. Ташу вакытында турбиналарны нормаль… … Татар теленең аңлатмалы сүзлеге
эжекция — эжек/ци/я [й/а] … Морфемно-орфографический словарь
ежекція — эжекция ejection * Ejektion – процес змішування двох середовищ (напр., газу і води), з яких одно, як транзитний струмінь, перебуваючи під тиском, діє на друге, підсмоктує і виштовхує його у певному напрямі. Транзитний струмінь утворюється робочою … Гірничий енциклопедичний словник
отражение гильзы патрона стрелкового оружия — отражение гильзы Ндп. эжекция гильзы выбрасывание гильзы Удаление извлеченной из патронника гильзы за пределы стрелкового оружия. Недопустимые, нерекомендуемые выбрасывание гильзыэжекция гильзы Тематики оружие стрелковое Синонимы… … Справочник технического переводчика
Принцип работы
Любая модель эжектора работает по принципу Бернулли. Данный принцип заключается в следующем: при увеличении скорости водного потока, со всех его сторон уменьшается давление, благодаря этому возникает разреженное состояние.
Вода подается сквозь зауженное отверстие, его размер гораздо меньше размера всех остальных деталей эжектора.
Благодаря узкому отверстию, ускоренная вода направляется в смесительную камеру, при этом в данной камере создается уменьшенное давление.
Принцип Бернулли, работающий в этой камере, позволяет осуществлять подачу жидкости из смесительной камеры с более высоким показателем давления.
Система проектируется так, чтобы вода от насосной станции поступала в эжектор. Чтобы прибор работал,место для него выбирают такое, чтобы некоторый объем воды, поднимаемый насосом, направлялся в него через узкое отверстие.
Ускоренный водный поток, имеющий большую энергию, будет ускорять движение жидкости, направляемой из скважины.
Благодаря этому, оборудование затрачивает меньше электроэнергии, чтобы транспортировать жидкость к потребителю.
Вследствие чего происходит увеличение коэффициента полезного действия всей станци в несколько раз, становится возможным добыча воды с больших глубин.
Небольшой объем воды, добываемый по этому принципу, по специальной трубе направляется в эжектор, весь остальной объем жидкости направляется в водопровод дома, дачи или на поливную систему.
Эжектор самостоятельно выполняет всасывание жидкости, благодаря чему насос предохраняется от холостой работы, поэтому не возникнет ситуация, что станция начнет работать «на сухую».
Для регулировки прибора-эжектора применяется вентиль, монтируемый на циркуляционную трубу, по ней из насоса жидкость поступает в узкое сопло.
Этим краном можно при необходимости регулировать объем воды, проходящий сквозь эжекторные детали, благодаря чему увеличивается или уменьшается скорость обратного хода воды.
Подробности
Типы эжекторов
Место установки влияет на тип эжектора: выносной, либо встроенный. Конструкции устройств в принципе не различаются, однако место расположение оказывает влияние на установку насоса, его эффективность.
Если устанавливают встроенный тип, то эжектор находится в корпусе насоса, или около него. При этом устройство компактно, не требует отдельной установки. Выполняют просто монтаж насосного оборудования. В корпусе насоса эжектор находится под защитой от грязи. Процесс разрежения, обратного забора жидкости происходит внутри корпуса. Не придется ставить фильтры очистки для обеспечения защиты эжектора от песка, мелкого мусора.
Внимание! Эжектор выносного типа требует при установке больше усилий, зато работает устройство с меньшим шумом. Встроенный эжектор эффективен при малых глубинах колодца, максимум десять метров
Но они способны обеспечивать хорошим напором воды. Объема добываемой воды хватает для использования в быту, при поливе огорода, мойки машин и т.д. К недостаткам можно отнести шумную работу эжектора, так как эффект усиливается при работе насоса. Следует проводить шумоизоляционные работы. Оборудование, имеющее встроенный эжектор, лучше располагать снаружи в отдельном нежилом помещении, либо в кессоне. Насосный двигатель, оснащенный эжектором внутри, должен отличаться мощностью, в отличие от модели без эжектора
Встроенный эжектор эффективен при малых глубинах колодца, максимум десять метров. Но они способны обеспечивать хорошим напором воды. Объема добываемой воды хватает для использования в быту, при поливе огорода, мойки машин и т.д. К недостаткам можно отнести шумную работу эжектора, так как эффект усиливается при работе насоса. Следует проводить шумоизоляционные работы. Оборудование, имеющее встроенный эжектор, лучше располагать снаружи в отдельном нежилом помещении, либо в кессоне. Насосный двигатель, оснащенный эжектором внутри, должен отличаться мощностью, в отличие от модели без эжектора.
Выносной тип следует устанавливать в двадцати – сорока метрах от насоса. В некоторых случаях рекомендуют удалять эжектор на пятьдесят метров от насосного оборудования.
Эжектор, находящийся под землей, не издает звуков. Устройство подключают к насосу при помощи трубы рециркуляции. По ней вода будет обратно стекать в эжектор. Более длинная труба требуется при более глубокой установке прибора. Скважину следует оснастить дополнительной трубой на этапе создания проекта. При подключении данного вида устройства требуется установка бака для накапливания воды, чтобы из него забиралась жидкость в рециркуляционную трубу.
Бак снижает уровень нагрузки на насос поверхностного типа, экономит энергию. Внешний эжектор менее эффективен, чем встроенный. Но с помощью него можно увеличивать глубину скважины, на которой забирают воду. Данный тип не предполагает расположение эжектора вблизи скважины. Устройство может находится в подвальном помещении дома.
Внимание! Эжектор можно располагать в сорока метрах от скважины, производительность насоса от этого не изменится
Установка эжекторов
Эжекторы, встроенные в насос, легко устанавливать. Они находятся внутри корпуса. Насос следует подключить к шлангу для подачи жидкости и к водопроводу. Если эжектор работает с насосной станцией, насос следует соединить с помощью штуцера, имеющего пять выходов, к гидроаккумулятору. К насосу подключают реле для регулировки давления, чтобы включать и отключать оборудование автоматически.
Более сложно устанавливать выносной тип эжектора. Первым делом ставят трубу для обеспечения обратного потока от бака с водой в эжектор. На узле всасывания ставят клапан обратного действия. За клапаном устанавливают фильтр сетчатого типа, защищающий от мусора. Кран для регулировки устанавливают на рециркуляционном патрубке сверху. Он регулирует объем воды, направляющийся к эжектору. Эта деталь не обязательна, но улучшает напор воды. Воды в водопроводе, идущему к дому, останется больше, если объем возвращаемой жидкости будет меньше. Так можно следить за силой напора воды в системе. При малом напоре закручивают кран регулировки на обратном трубопроводе, и наоборот.
Что такое эжектор: устройство и принцип работы насоса
Ружья с эжекторным устройством (автоматическими выбрасывателями стреляных гильз) имеют ту особенность, что эжекторные курки взводятся при закрывании ружья и срабатывают только тогда, когда основные курки ударного механизма спущены. В этом случае при открывании стволов передние концы взводителей упираются в шептала эжекторов и когда стволы оказываются полностью открытыми, нажимают на них и освобождают эжекторные курки. Если выстрелы произошли из обоих стволов, эжекторные курки наносят удар по двум экстракторам и гильзы выбрасываются из патронников. При выстреле из одного ствола срабатывает только соответствующий эжектор, другой остается во взведенном состоянии, так как взводитель того ствола, где не было выстрела, не нажимает на его шептало.
Эжектор Иж-27
Из этого следует, что эжекторы находятся все время во взведенном состоянии и спускаются только в тот момент, когда курки ударного механизма после выстрела становятся на боевые взводы и стволы будут полностью открыты. Таким образом, если плавно спустить курки ударного механизма при закрывании стволов, эжекторные курки останутся взведенными и их пружины будут в сжатом положении. Чтобы освободить пружины эжекторного и ударного механизмов, следует поступить так. Открывают стволы и при их закрывании плавно спускают курки ударного механизма. Затем вторично открывают стволы и после срабатывания эжекторного механизма отделяют цевье, не закрывая стволов. Тогда эжекторный механизм окажется в спущенном состоянии. После этого отделяют стволы от ствольной коробки. Затем поочередно, упирая кусок дерева в щиток ствольной коробки против отверстия для выхода бойка, спускают соответствующий курок. Эжекторный и ударный механизмы окажутся спущенными. Чтобы пристегнуть цевье к отделенным стволам, экстракторы нужно полностью выдвинуть из их пазов в сторону казенного среза и затем пристегнуть цевье. Экстракторы останутся в выдвинутом положении, что соответствует спущенным эжекторам.
Чтобы собрать ружье после того, как были спущены эжекторы, поступают так. Берут стволы с пристегнутым цевьем в руки и выступающие экстракторы упирают во что-либо деревянное. Подавая стволы вперед, в сторону деревянного упора, утапливают экстракторы в их гнезда. При этом будут слышны легкие щелчки от взведения эжекторных курков. Доказательством взведения эжекторного механизма явится то, что экстракторы останутся в своих пазах в утопленном состоят и. Затем отделяют цевье, соединяют стволы со ствольной коробкой и пристегивают цевье. Ружье при этом будет иметь взведенный эжекторный механизм и спущенный ударный. При открывании стволов взведется и ударный механизм, но спустится эжекторный, а при закрывании стволов взведется и он. Если при этом в патронники будут вложены патроны, то ружьё окажется готовым к действию.
Давайте разберёмся, что такое эжектор. Стоит начать с того, что он представляет собой неотъемлемую часть насосной станции, предназначенной для закачки воды. В чем его суть?
Основное предназначение заключается в помощи насосной станции. В таких случаях, когда вода находится на большой глубине, к примеру, на глубине 7 метров, обычный насос может не справиться с подачей воды. И тогда для решения проблемы закачки воды даже с такой глубины в помощь насосу устанавливается эжектор. Таким образом, проблема решается просто. Другими словами, устройство используют с целью повышения эффективности работы насосной станции.
Разумеется, если вода находится слишком глубоко, то потребуется использовать такую технику, как мощный погружной насос.
Ружья с эжекторным устройством (автоматическими выбрасывателями стреляных гильз) имеют ту особенность, что эжекторные курки взводятся при закрывании ружья и срабатывают только тогда, когда основные курки ударного механизма спущены. В этом случае при открывании стволов передние концы взводителей упираются в шептала эжекторов и когда стволы оказываются полностью открытыми, нажимают на них и освобождают эжекторные курки. Если выстрелы произошли из обоих стволов, эжекторные курки наносят удар по двум экстракторам и гильзы выбрасываются из патронников. При выстреле из одного ствола срабатывает только соответствующий эжектор, другой остается во взведенном состоянии, так как взводитель того ствола, где не было выстрела, не нажимает на его шептало.
