Электрические энергосберегающие котлы отопления

Электрические котлы отопления

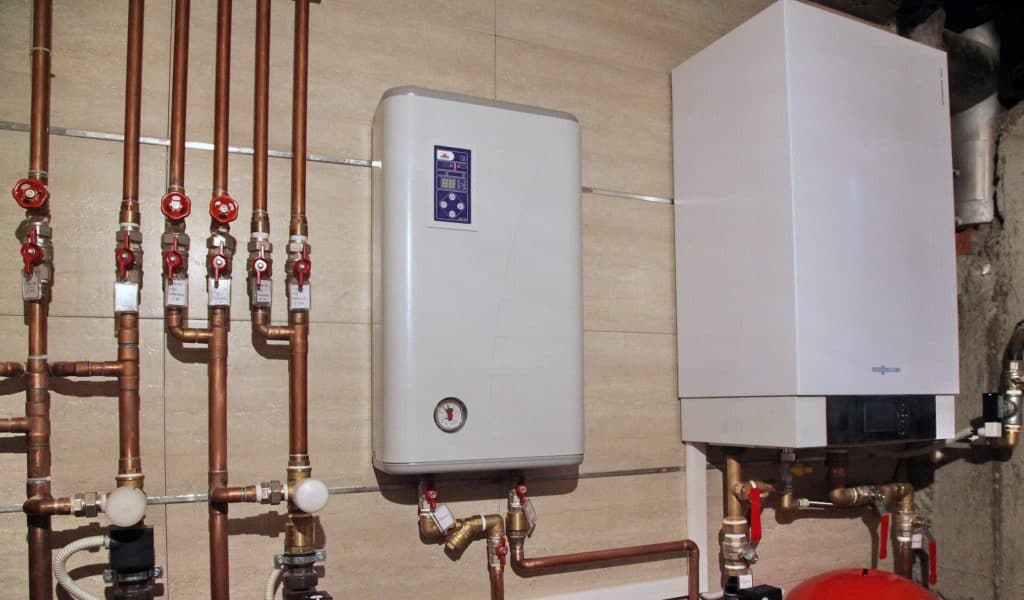

Электрический котёл отопления

Электрические котлы отопления различаются по типу монтажа и могут быть установлены в настенном или напольном варианте.

Интересно! Исключительно отопительные котлы, чья мощность не превышает 60 кВт могут монтироваться на стену, а более мощные – только на пол.

Электрокотлы подключаются к стандартной одно- или трехфазной электросети, а в качестве наполнителя системы отопления может использоваться вода из обычного водопровода, специализированные масла или антифриз.

Важно! Только приборы, мощностью менее 12 кВт могут подключаться к однофазной сети. Электрические отопительные котлы отличаются методом прогрева теплоносителя

Основные типы:

Электрические отопительные котлы отличаются методом прогрева теплоносителя. Основные типы:

  • Косвенный нагрев. В данных приборах нагрев происходит посредством использования ТЭН, находящегося в теплообменном баке.
  • Прямой нагрев. Теплоноситель прогревается за счет тепла, образуемого опущенной в воду парой электродов.
  • Индукционные энергосберегающие.

Котлы ТЭН

В этих приборах, подогрев теплоносителя осуществляется путем преобразования электрической энергии в тепло посредством трубчатого нагревателя, находящегося в теплообменнике. ТЭНовые котлы работают с любым теплоносителем и не зависимо от их начальной температуры. Необходимый уровень давления создается благодаря циркуляционному насосу.

Интересно! Значительно сократить траты на обогрев можно благодаря установке специальных температурных датчиков на радиаторах.

Котлы, использующие ТЭН, могут быть как одноконтурными, так и двухконтурными и использоваться для подачи горячего водоснабжения.

Основными недостатками таких котлов являются:

  • Выгорание ТЕНа, что подразумевает его замену.
  • Образование накипи на нагревающем элементе. Это происходит из-за использования жесткой воды низкого качества и приводит к потере мощности и поломке ТЭНа.

Важно! Значительно продлить срок службы котла можно используя специальные смягчители для воды

Котел электродного типа

Принцип действия таких котлов – электрический ток проходит через теплоноситель напрямую, что и вызывает нагрев. Электродные котлы характеризуются экономичностью и надежностью. В сравнении с ТЕНом, реальная экономия электроэнергии составляет до 40%. Несомненный плюс – это отсутствие возможности образования накипи, так как такового тепловыделяющего элемента нет, только катод и анод, через которые пропускается электрический ток.

Устройство такого типа котлов не требует установки насоса для циркуляции и большого бака теплообменника, что делает устройство достаточно компактным.

Теплоноситель нагревается за очень короткий промежуток времени, а КПД доходит да 95%. Котлы электродного типа очень надежные, долговечные, энергосберегающие и экономичные, но есть и некоторые недостатки:

  • Невозможность подключения к электросети посредством УЗО.
  • Необходимость использования в качестве теплоносителя только специальные антифризные жидкости, поставляемые производителе котла.

Резистивные энергосберегающие электрические котлы

Наименее известный представитель электрических отопительных котлов, по принципу действия похожий на электродный. Непосредственно нагревающий элемент – металлическая трубка, с нанесенным на нее слоем вольфрама, которая и нагревает воду. Данный метод называется – электромагнитная индукция.

Несмотря на малую известность, котлы такого типа обладают рядом преимуществ;

  • В качестве теплоносителя можно использовать обычную водопроводную воду.
  • Высокая мощность, за счет отсутствия теплового барьера.
  • Экономичность и высокий уровень энергосбережения.

Особенности монтажа электрокотлов

Простой монтаж – это основное преимущество электрооборудования для отопления. При его установке не требуется выделение отдельной комнаты со специальными требованиями, как в случае газового или твердотопливного оборудования. Кроме того, не требуется установка специального дымохода.Интересный дизайн позволяет подобрать котел для любого интерьерного оформления помещения.

  • При подключении котла необходимо проложить силовой кабель. Для моделей небольшой мощности (до 7 кВт) достаточно сети 220 В (однофазной). Для более мощного оборудования необходима сеть 380 В (трехфазная). Соответственно, следует выбирать кабель необходимого сечения;
  • необходимо установить автоматическое защитное устройство;
  • установка датчиков контроля температуры в помещении поможет подобрать оптимальный режим функционирования оборудования;
  • термостатические регуляторы на каждой батарее в отопительной системе помогут отрегулировать оптимальный температурный режим и снизить потребление энергии.

Правильная подобранная комплектация котла позволит организовать отопление дома электричеством достаточно дешево, и сократить при этом затраты на приобретение и установку каждого узла в отдельности.

Кроме того, сделать запасы горячей воды в резервуаре можно по ночному тарифу, что немного снизит затраты на электроэнергию.

Обвязка настенного котла

Установку и рекомендации можно посмотреть на видео ниже:

Watch this video on YouTube

Принцип работы электрических энергосберегающих котлов отопления

Стоимость топлива дорожает с каждым годом. Именно поэтому производители начали выпуск энергосберегающих моделей, которые можно устанавливать в любом доме с подключенной электроэнергией. Они отличаются легкой установкой и красивым внешним видом.

Принцип работы оборудования достаточно прост. Жидкость подается в расширительный бак. Нагрев происходит за счет электрической энергии через электрический нагреватель, затем теплые потоки распространяются по трубам отопления и радиаторам. КПД электрокотла достигает 100%. Электроноситель нагревается без открытого пламени, поэтому нет необходимости устраивать дополнительную систему вентилирования.

Для лучшей циркуляции воды могут устанавливаться насосы. Количество ТЭНов может быть до 4 единиц. Они могут работать либо вместе, либо по одному, либо группами. Вместо ТЭНов могут быть использованы электроды. В таком оборудовании электрический ток проходит постепенно по электродам через водные массы и нагревает их.

Простая эксплуатация, невысокая стоимость, функционирование практически без шума, экологичность – неоспоримые преимущества отопительного агрегата. Для работы достаточно подключения в городскую сеть 220 В или 380 В.

Принцип работы

Однофазные и трехфазные электрические котлы

К выбору котла следует отнестись ответственно, поскольку нужно учитывать все нюансы, касающиеся электрообслуживания вашего дома. Электролинии не всегда способны справиться с нагрузкой, которая повышается после установки котла. Чтобы таких проблем не возникало, посетите отделение энергосбыта, к которому относитесь, и уточните (или попросите рассчитать) максимальную мощность, которую они смогут обеспечить. При расчете необходимых киловатт не забудьте про бытовые электроприборы, находящиеся у вас дома.

Схема строения одноконтурного настенного электрического котла: 1 — электрошкаф; 2 — контрольные лампы; 3 — регулятор температуры; 4 — термометр/манометр; 5 — выключатели мощности; 6 — главный выключатель; 7 — расширительный бак; 8 — кабельный ввод; 9 — предохранительный клапан; 10 — насос; 11 — обратная линия котла; 12 — штекерное соединение контура регулирования; 13 — предохранительный ограничитель температуры; 14 — предохранитель системы управления; 15 — воздушный клапан; 16 — облицовка котла с теплоизоляцией; 17 — реле давления воды ; 18 — нагревательные стержни; 19 — подающая линия котла

Электрический котел устроен довольно просто: он содержит теплообменник и блок управления и регулировки. Существуют доукомплектованные модели, которые снабжены расширительным баком, фильтром и насосом.

Для отопления частных домов применяются электрокотлы небольшой мощности: однофазные и трехфазные.

Схема каскадного подключения электрического котла

Однофазный электрический котел

Однофазным считается котел, работающий от сети 220 В. Подключить его не составит труда, поскольку все дома оснащены необходимым напряжением. Мощность устройства варьируется от 6 до 12 кВт. Целесообразно использовать такой котел для площади, не превышающей 100 м². Особенности электрического котла для отопления дома (220 В):

  • работает по принципу водонагревательного прибора (бойлер, чайник);
  • для работы достаточно обычной сети (220В);
  • для его установки не нужно получать специальное разрешение.

Электрический котел для использования в частном доме

Трехфазный электрический котел

Трехфазный котел более мощный, чем однофазный, и подходит для установки на площади более 100 м². Чтобы сеть могла выдержать нагрузку при эксплуатации котла, их производят трехфазными, то есть подключаются они к сети на 380 В. Особенности трехфазного котла:

мощный

Нужно брать во внимание отапливаемую площадь. На 10 м² требуется 1 кВт + 10-20% (для запаса); работает от трех фаз (380 В), необходимо увеличивать мощность подачи тока в доме; необходимо получение специального разрешения в энергосбыте на увеличение потребляемой мощности и установку котла;

Электрический котел для отопления частного дома, цены и виды

Особенности электрических котлов для отопления частного дома. Расчет мощности и подключение электрических котлов

Электрический котел для отопления частного дома, цены и виды. Особенности электрических котлов для отопления частного дома. Расчет мощности и подключение электрических котлов.

номинальный ток, который должен быть в каждой из трех фаз, варьируется от 6,1 до 110 А. Этот показатель влияет на выбор автоматического выключателя, проводку, ее поперечное сечение (допустимые показатели указаны в таблице ниже). Правильный подбор необходимых элементов исключит возможность возгорания.

Таблица «Значения сечения кабеля и тока предохранительных автоматов»:

Мощность котла (до указанного значения)

Значение тока предохранительных автоматов, для однофазных котлов

Значение тока предохранительных автоматов, для трехфазных котлов

Сечение кабеля для однофазных котлов

Сечение кабеля для трехфазных котлов

Когда электрокотёл лучшее решение

Газ доступен далеко не всем: некоторые населенные пункты расположены слишком далеко от магистрали, а иногда установка газового котла и вовсе не целесообразна. Например, для дачного дома, который топят несколько раз за зиму, нет смысла приобретать дорогостоящий комплект газового оборудования.

Твердотопливные котлы тоже имеют ряд недостатков: необходимо заготавливать и хранить топливо, и большинство твердотопливных агрегатов не могут длительно, более 4-5 часов, работать на одной загрузке топлива. Кроме того, они инерционны и не позволяют точно регулировать температуру. В этом случае электрокотел способен решить проблему отопления быстро, надежно и без лишних затрат.

Достоинства электрокотлов для частного дома:

  • просты в установке, подключении и обслуживании;
  • обладают высоким уровнем автоматизации;
  • позволяют точно выставить желаемую температуру;
  • работают бесшумно;
  • не нужно подключение к дымоходу;
  • не требуют отдельного помещения, большинство бытовых моделей монтируют на стену своими руками.

Недостатки:

  • требуют подключения к щитку отдельным кабелем;
  • котлы с мощностью более 9 кВт выпускают только на трехфазное напряжение 380 В;
  • из-за высоких тарифов на электроэнергию отопление обходится в несколько раз дороже.

Популярные модели

В продаже доступен широкий ассортимент энергосберегающих электрических котлов, поэтому найти оптимальное решение будет несложно

При выборе бюджетного решения рекомендуется обратить внимание на модель Галан-Очаг 3, которая выпускается российской компанией «Галан»

Котел Галан Очаг 3Источник фото: subscribe.ru

Устройство отличается поддержкой трех уровней мощности, а бесперебойная работа возможна как при подключении к трехфазной сети, так и к однофазной.

Из отзывов покупателей, система обладает небольшой мощностью (до 6кВт), но это оправдывается экономным расходом энергетических ресурсов. Оптимальная сфера применения – подсобные помещения и дачные постройки, площадью не больше 30-35 кв. м. Максимально допустимый объем теплоносителя составляет 70 л.

К преимуществам «Очаг 3» следует отнести простоту монтажа, отсутствие обязательного технического обслуживания и доступную стоимость – не больше 4 тыс. рублей. Минусом является ограниченная сфера эксплуатации из-за ограниченной мощности.

Популярной моделью котла является KOSPEL EKCO.LN, который поставляется с расширительным резервуаром. К группе энергосберегающих агрегатов они относятся за счет наличия 6-ступневой регулировки производительности, которая выбирается автоматикой. Мощность равна 6 кВт, а КПД – 99%. Установка будет эффективна в помещении с площадью до 60 кв. м.

Котел KOSPEL EKCO.LNИсточник фото: stroyaqua.com

ЭОУ от компании SAV работают по индукционному принципу и выпускаются в России. Их ценовой сегмент варьируется от 30 до 150 тыс. рублей, но это оправдывается высокими показателями мощности и КПД (до 99%).

Ассортимент компании представлен готовыми агрегатами для частных целей мощностью до 7 квт и мощными промышленными установками до 500 кВт.

Особого внимания заслуживает модель Prof SAV-5. Являясь популярным напольным котлом с однофазным индукционным принципом работы, эта система занимает лидирующие места в списках продаж больше 3-х лет. Устройством предусмотрено наличие металлического цилиндра, который весит 27 кг, имеет высоту 45 см и диаметр 12 см.

Источник фото: climl.ru

Роль теплоносителя выполняет антифриз. Во время самостоятельной заливки вещества нужно надеть защитную спецодежду и перчатки. К плюсам оборудования SAV относят быстрый обогрев, небольшие габариты и экономный расход электрической энергии.

Однако стоимость антифриза достаточно высокая, а его срок годности не превышает 3 лет. Еще система боится скачков напряжения и нуждается в монтаже стабилизатора.

Выбирая котел для отопления частного дома, нужно учитывать его отличительные свойства и достоинства. Еще следует ознакомиться с такими показателями:

Производительность

На этапе выбора следует обратить внимание на значения КПД. Установки, которые поддерживают интеллектуальную автоматизацию энергосбережения, функционируют на базе температурных скачков в комнате

Вероятность неуправляемой инерции исключается. Устройство обеспечивает такой тепловой потенциал, который требуется для эффективного обогрева постройки. Большинство моделей демонстрируют высокий уровень КПД до 97-98%.
Внешний вид. Сталкиваясь с проблемой выбора котла, убедитесь, что он будет соответствовать концепции стиля интерьера и гармонично впишется в комнату. Современные установки достаточно эргономичны и привлекательны.
Набор функций. Рекомендуется выбирать агрегаты, которые поддерживают опцию мгновенного подогрева теплоносителя. Она определяет эффективность работы и способствует более быстрому обогреву постройки. Функциональные возможности системы определяются ее моделью и стоимостью.
Наличие гарантийного талона. Если производитель предоставляет документ гарантии, это является лучшим доказательством того, что устройство качественное и надежное. Заявленный срок службы превышает 30 лет. Еще в случае непредвиденного сбоя или повреждения вы сможете бесплатно отремонтировать котел в сервисном центре.
Отзывы. На этапе выбора необходимо ознакомиться с отзывами о производителе и интересующей модели обогревательного оборудования.

Руководствуясь перечисленными советами, можно выбрать качественный котел, который прослужит своему владельцу долгие годы.

Обзор основных производителей и моделей энергосберегающих электрокотлов

Если мы решаем, какой выбрать самый экономичный электрокотел для дома, необходимо ознакомиться с предложениями лучших производителей. Наличие гарантии и положительных отзывов – это уверенность в безопасной и долговечной эксплуатации изделия, которое может прослужить более тридцати лет.

Предлагаем обзор наиболее популярных производителей электрического оборудования для отопления.

Производитель «Руснит»

Данное оборудование лидирует в линейке средней ценовой категории. Достойное качество и приемлемая стоимость являются преимуществом перед зарубежными моделями. Минимальная цена базовой комплектации начинается от 7 000 рублей. Котел электрический отопительный энергосберегающий 220 В мощностью 4 кВт обогреет 1 комнатную квартиру или небольшой по площади индивидуальный домик.

Среди преимуществ оборудования российского производителя можно отметить:

  • дополнение программатором значительно упрощает работу с изделием;
  • высокую безопасность;
  • компактные габариты корпуса интересного дизайна;
  • ремонтопригодность;
  • доступную сервисную службу с наличием запасных частей и ремонтных комплектов.

Модельный ряд производителя

Производитель «Вайлант»

Оборудование от данного производителя считается лидером по надежности. Немецкое качество пользуется широким и устойчивым спросом покупателей. Производитель выпускает оборудование разной мощности. Под заказ можно приобрести модель для обогрева производственных площадей.

На котлы предоставляется гарантия – 5 лет. Все оборудование соответствует стандартам качества. Отличная сборка, адаптированность к эксплуатации в сложных условиях. Модели оснащаются микропроцессором, который полностью контролирует все функционирование.

Стоимость оборудования начинается от 45 000 рублей для мощности от 6 кВт. Мощность котла на 12 кВт обойдется потребителю уже в 60 000 рублей.

Стильный корпус оборудования

Производитель «Сангай»

Данный производитель из России выпускает оборудование для обогрева небольших помещений в достаточно бюджетной категории. Встроенный пульт управления, большой срок функционирования, возможность подключения насоса, плавное управление регулированием мощности, в качестве теплоносителя может выступать и вода, и антифриз – это далеко не полный перечень достоинств котлов данного производителя.

В линейке моделей есть электрокотел для отопления дома 100 квадратных метров мощностью до 12 кВт. Максимальная площадь обогрева — 120 кв. м. Встроенный термостат позволяет экономно расходовать энергию.

Представитель линейки Сангай

Производитель «Савитр»

Это лучший производитель оборудования для обогрева помещений большой площади. Максимальная мощность 240 кВт. Основное преимущество – энергоэффективность, надежность и функциональность.

Котлы данного производителя используют в промышленных производствах, коммерческих помещениях и офисах. Они имеют ряд положительных характеристик:

  • Простой монтаж, ремонтопригодность благодаря модульной сборке;
  • наличие контроллера;
  • автоматическая защита и отключение в случае возникновения аварийных ситуаций;
  • КПД достигает 99%.

Котел повышенной мощности

Обзор наиболее известных производителей и цены на электрические отопительные энергосберегающие котлы

Известных брендов электрических котлов в России довольно много. Но сегодня мы попробуем рассмотреть наиболее известные из них, обязательно отечественного производства. Конечно, можно было включит в обзор и зарубежные бренды, но их стоимость значительно выше, что не может не огорчить.

Отечественный бренд: электрические энергосберегающие котлы «Галан»

Довольно известная фирма, производящая качественное и недорогое оборудование. Конечно, есть люди, которые не в восторге от ее продукции, но здесь следует понимать специфику использования электродных котлов. Знающие люди советуют добавлять немного соли в теплоноситель для более эффективной его работы.

«Галан Очаг-2» с регулятором температуры – наиболее популярная модель

ФотоМодельМощность, кВтПодключениеСтоимость, руб.
ОЧАГ-22Однофазное4000
ГЕЙЗЕР 99Трехфазное7800
Вулкан25Трехфазное8500
ОЧАГ-55Однофазное4000
Гейзер6Трехфазное7100

Как можно заметить, ответ на вопрос «как отопить дом электричеством недорого», лежит на поверхности

Однако не стоит забывать об одной важной детали

Еще один отечественный производитель – марка «ЭОУ»

Этот производитель предлагает более широкую линейку водонагревателей. При этом стоимость не на много отличается от предыдущей марки. По поводу качества продукции, мнения пользователей сети разделились, но положительных отзывов, в итоге, оказалось больше.

МодельМощность, кВтПодключениеСтоимость, руб.
ЭОУ 3/66Трехфазное6800
ЭОУ 1/44Однофазное4700
ЭОУ 1/55Однофазное4800
ЭОУ 1/77Однофазное5000
ЭОУ 1/1010Однофазное5300

А так выглядит электрический энергосберегающий котел для отопления «ЭОУ»

«ЭКО»: качественные водонагреватели для систем отопления

Качество изделий этого производителя ни у кого нареканий не вызывает. Покупатели, установившие подобное оборудование вполне довольны приобретением. А вот что говорят о них мастера-установщики.

МодельМощность, кВтПодключениеСтоимость, руб.
Эко-22Однофазное6000
Эко-55Однофазное6500
Эко-1010Однофазное7500
Эко-1515Трехфазное11000
Эко-2121Трехфазное12300

Котлы неплохого качества, но стоимость их выше, чем у конкурентов

Статья по теме:

Что выбрать: сравнение потребления, стоимости, простоты эксплуатации

Если ориентироваться на простоту установки, удобство эксплуатации, среднюю цену, то первое место в рейтинге занимают котлы с ТЭНами. Стандартно выполняются в моноблочном корпусе полностью готовым к работе после установки — в нем уже есть группа безопасности расширительный бак, циркуляционный насос и прочие элементы. Достаточно лишь подключить к вводу и выводу системы отопления. Но они же на последнем месте по экономности и энергосберегающими их нельзя назвать.

Если рассматривать вопрос, какой электрический котел самый экономичный и с лучшим энергосбережением, то следует рассматривать индукционные и ионные агрегаты.

Вихревые нагреватели на первом месте по экономности, но имеют ряд недостатков, которые немного нивелируют данное достоинство: цена, сложность в ремонте, большие габариты. Это самые дорогие и неудобные электрокотлы из рассматриваемых: стоимость такого изделия на 25 кВт — 86 тыс. руб. (ТЭНовый прибор на 24 кВт можно купить за 46 тыс.).

Ниже приведена таблица сравнения разных типов электрокотлов. Но данным в ней не стоит безоговорочно доверять — производители стараются показать именно свои изделия в выгодном свете. Например, в иных источниках ионные котлы показаны намного экономными и эффективными, чем ТЭНовые.

ТЭНовыйЭлектродныйИндукционный
КПД98 %94 %99 %
Потеря в мощности через 12 месяцев использования20 %15 %0 %
Максимальное давление3 атм3 атм6 атм
Температура нагреваДо 90 градДо 85 градДо 115 град
Срок службы3–7 лет10–12 лет30–60 лет
Вероятность отказа в течение 12 месяцев15–20 %15–35 %0 %

Еще одним минусом SAV и ВИН являются большие габариты самого корпуса и отдельных элементов, в которые входит шкаф управления. Изделие же с трубчатым электронагревателем содержит все необходимое в компактном корпусе, а ионный котел вообще напоминает толстую водопроводную трубу. Вес индукционного котла на 25 кВт — 80 кг, ТЭНового той же мощности — 40 кг.

Вихревые котлы все реже выбирают для частных домов. Хотя такие аппараты самые энергосберегающие, они чаще используются там, где без индукционного нагрева не обойтись — в промышленной, производственной среде, на химических предприятиях.

Экономика использования ВИН

Наименование помещенияОтапливаемая площадь/объемМодель ВИНМощность, кВтСтоимость кВт/ч., руб.Месячная оплата, руб./мес.Оплата за отопительный период, руб.
1-ком квартира50 м²ВИН-332.01227.69147.6
Дом100 м²ВИН-772.22864.421334.4
Гаражный бокс450 м³ВИН-10103.2595245888
Ангар1000 м³ВИН-20203.21190491776

Ионные (электродные) котлы — оптимальный выбор в эконом классе по всем параметрам, особенно со стороны стоимости, если нужен энергосберегающий нагреватель для отопления частного дома. Их экономность и КПД может быть несколько ниже, чем у индукционных и ТЭНовых изделий, но это компенсируется удобством обслуживания, малыми размерами. Немаловажным фактом на пользу ионных котлов является цена — это самые дешевые энергосберегающие нагреватели для отопления, (4–5 тыс. руб.).

Ионные котлы — хороший вариант в роли дополнительного источника нагрева. Если же использовать их как основные приборы, то можно врезать несколько таких цилиндриков для большей эффективности.

На что обратить внимание:

  • Некоторые модели (мощность которых более 6 кВт) для работы должны быть подключены к сети 380 V, поэтому непригодны для стандартной установки.
  • Желательно покупать безопасные модели, оснащенные системой автоматического выключения при неблагоприятных условиях.
  • В зависимости от выбранного оборудования, можно дополнительно обеспечить подачу горячей воды (двухконтурные ТЭНовые котлы), а также организовать современную систему «теплый пол».
  • Использование незамерзающей жидкости в качестве теплоносителя может быть только в случае покупки индукционного котла.
  • Использование воды повышенной жесткости требует предварительного фильтрования, чтобы исключить быстрое выведение из строя нагревательных элементов.

Оборудование отопления в частном доме — важный вопрос, требующий всестороннего подхода. К счастью, современные материалы и оборудование позволят сделать максимально эффективную и безопасную систему. Важнейшим элементом является отопительный котел. В зависимости от типа нагревательного элемента, мощности и способа установки различают подходящие модели подобного оборудования. Основную информацию и полезные советы по выбору электрического котла для частного дома даст вам наша статья.
