Керамические электрообогреватели
Эти панели сочетают в себе отличную способность к тепловой конвекции с мягким потоком инфракрасных лучей. Их основным отличием от ИК-панелей является способность к быстрому прогреву не отдельной зоны, а всего внутреннего пространства помещения благодаря гибридному принципу действия. Электрические нагреватели из керамики, будучи установленными в квартире или частном доме, позволяют обойтись без оборудования котельной и монтажа отопительных систем.
К основным достоинствам керамических панелей относятся:
- Высокая экономичность.
- Водонепроницаемость.
- Отсутствие вреда для здоровья человека.
- Взрыво- и пожаробезопасность.
Работа керамических панелей осуществляется в автоматическом режиме, что позволяет им поддерживать температуру во всем помещении на нужном уровне.

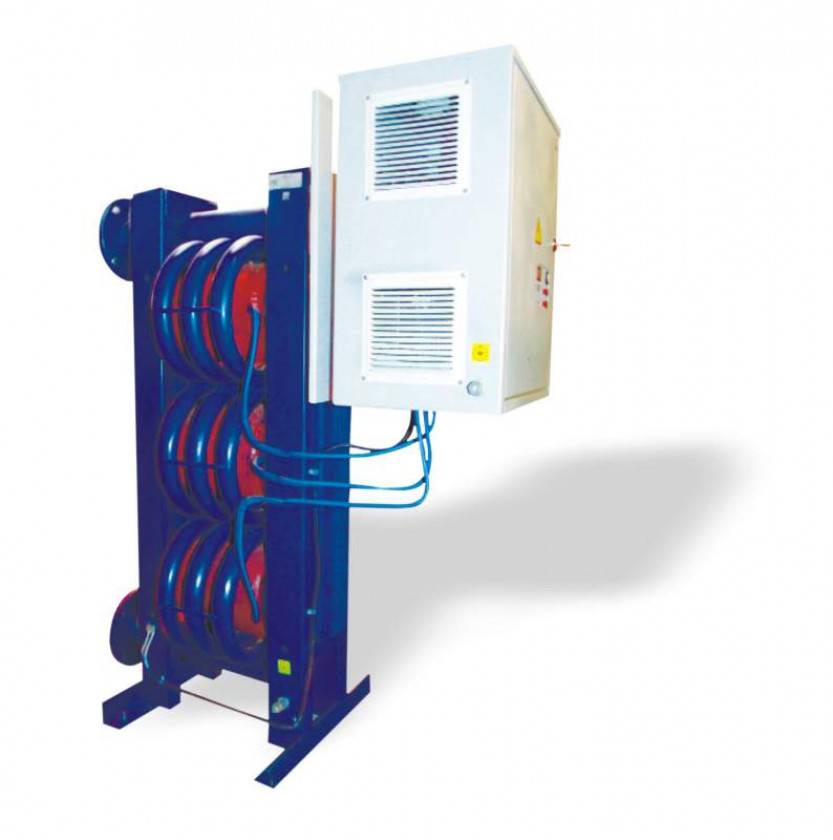

Индукционные котлы
Эти электрокотлы для собственного дома работают, благодаря вихревым токам, которые согревают сердечник. В корпус помещена катушка индуктивности. В ней же располагается сердечник. Под воздействием тока, в окружении катушки образуется магнитное поле, которое и создает вихревые токи.
Подобные нагреватели уже долгий период применяются в промышленной сфере. Там они действуют на частоте примерно 50 Гц. Что до бытовых котлов, они действуют на частоте от десяти до ста мегагерц. И за счет этого они полностью бесшумны. Индукционный электрокотел производит легкое вибрирование, но за счет высокой частоты вибрация не ощущается. К слову, она же защищает оборудование от накипи, препятствуя оседанию частиц на нагревательных деталях.
Сильные стороны таких котлов:
- Владелец может легко установить и подключить электрокотел без посторонней помощи;
- Долгий срок работы без необходимости ремонта;
- За счет отсутствия разъемных соединений, полностью исключены протечки;
- Нагревать можно не только воду, но и любую другую жидкость;
- Небольшие размеры;
- Самозащита от накипи.
Слабости оборудования:
- Индуктор имеет возможность стать основным источником нежелательного магнитного излучения. Так что будет лучше не относиться пренебрежительно к выбору компании-изготовителя;
- При аналогичной мощности, такие электрокотлы существенно дороже тэновых.
По словам самих изготовителей, подобные котлы являются более экономными. Если сравнивать с тэновыми. Однако практика утверждает, что при одинаковом уровне мощности, отдача у них также примерно одинаковая. Они экономичны, если только говорить о длительности пользования.
При большом желании, и наличии определенных навыков, можно сделать такой электрокотел вручную. Это будет гораздо бюджетнее, а по мощности они совершенно не проигрывают покупным. Хотя в плане эстетики самодельные котлы проигрывают покупным.
Монтаж. Пошаговое руководство к действию
Разводку можно осуществлять как металлическими, так и пластиковыми трубами.
Пластиковое отопление сделать своими руками гораздо проще и легче, чем работая со стальными трубами и запорной арматурой.
Последний вариант выглядит предпочтительнее, так как не требует сварочных работ, все делается аккуратно и быстро. Полипропиленовые трубы долговечны и не подвержены внутренней коррозии. Сделать своими руками отопление из пластмассовых труб гораздо проще, чем работая со стальными трубами.
В том случае если котел оборудован циркуляционным насосом, для отопления небольшой двухкомнатной квартиры оптимальным станет вариант с однотрубной системой отопления, в которой количество радиаторов не превышает 4-5 шт.
На схеме видно, что для однотрубной системы идеальным является подключение радиаторов по диагонали. В таком случае теплоноситель будет полностью контактировать со всей внутренней поверхностью батарей.
Для квартир с большей жилой площадью нужно использовать двухтрубную систему, а если планируется подключение теплого пола и системы горячего водоснабжения, то потребуется еще и двухконтурный котел. Эффективность нагрева всех радиаторов в квартире при двухтрубной системе выше, по сравнению с одноконтурной. При двухтрубной отопительной системе в квартире обычно используется нижняя разводка и соответствующий тип подключения радиаторов. На схеме можно увидеть, каким образом идет расположение труб в квартире, как подключаются батареи и как организовано горячее водоснабжение в доме. Сделанный из пластиковых труб контур легко можно заменить или изменить при необходимости его конфигурацию.
или алюминиевой фольгой. Благодаря такой конструкции, армированные полипропиленовые трубы способны выдерживать высокое давление (до 25 атм.) и значительный нагрев, в пределах 70-90С. Трубы, армированные стекловолокном, имеют более высокий показатель линейного расширения и склонность изгибаться под воздействием высокой температуры
Поэтому для них очень важно уделять повышенное внимание компенсации температурных удлинений
Для обеспечения возможности отключения каждого радиатора отдельно Необходимо оборудовать их запорным вентилем и терморегуляторами, с помощью которых можно будет регулировать температуру обогрева в помещении.
Изначально определитесь, какой тип радиаторов вам подходит. Чугунные радиаторы более надежны, однако для этого типа характерна высокая стоимость и громоздкость самой конструкции. Наиболее массово сегодня используются в отопительных системах биметаллические радиаторы. Сочетание стали и алюминия дает высокие эксплуатационные характеристики этому материалу. Сталь способна выдерживать высокое давление в системе, а алюминий обладает прекрасной теплоотдачей.
Невысокая цена, высокая технологичность и простота в установке обеспечивают биметаллическим радиаторам высокую популярность. Устанавливаются батареи на кронштейны, которые монтируются непосредственно в стены. Оптимальное место установки радиатора в квартире — под окном, на расстоянии не более 10-12 см от подоконника и на таком же расстоянии от пола. Расстояние межу панелями и задней стенкой радиатора не должно быть меньше 5 см.
Тип подключения радиаторов к трубам выбираете сами. Существует четыре варианта подключения батарей к трубопроводу:
- диагональное или перекрестное;
- одностороннее;
- нижнее;
- однотрубное.
На рисунке схеме показаны все четыре варианта подключения со всеми вытекающими из этого последствиями.
Как работает электрокотел для отопления частного дома
Электрический котел представляет собой большой резервуар для воды с входом и выходом. В этом баке находится электрические нагревательные элементы.
Электричество поступает от основного источника питания вашего дома и проходит через эти нагревательные элементы, нагревая их до очень высоких температур. Электрические элементы нагреваются. Вода проходит над ними, и нагревается благодаря физическому процессу передачи тепловой энергии от более горячего тела к менее горячему.
Когда вода достигает достаточно высокой температуры, электрический насос перемещает воду из бойлера через выпускное отверстие в систему отопления, чтобы прогнать теплоноситель через радиаторы. На вход в электрокотел поступает холодная вода, отдавшая тепло, и подогревается котлом перед повторной отправкой на новый круг.
ТЭНовые
В качестве нагревательного элемента используются ТЭНы, способные преобразовать практически без потерь электричество в тепло. Представляют собой тугоплавкий проводник с низким омическим сопротивлением. Он способен выдержать большой ток и при этом не расплавиться. Для защиты проводника используется изолятор, чаще керамический, и металлическая оболочка, чаще медная, для защиты всего устройства от воздействия воды или другого теплоносителя.
Нагревательные элементы закрепляются внутри накопительного резервуара. Контакты для питания выводятся наружу, а места стыков корпуса резервуара и ТЭНов герметично запаиваются, исключая вытекание теплоносителя.
Основной процесс в котле – это непосредственный теплоперенос от нагревательного элемента к воде. Используется от одного до трех, иногда четырех, ТЭНов, способных обеспечить должную мощность.
Схема устройства тэнового электрического котла
Характеристики ТЭНовых котлов отопления для частного дома:
- КПД – 96-99%;
- Мощность от 1.5 кВт до 60;
- Питание однофазное(220), трехфазное (380), 50-60 Гц;
- Источник тепла – ТЭН с тугоплавким проводником, изолированным керамическим диэлектриком и медной оболочкой;
- Вариант исполнения теплообменника – с накопительной емкостью, проточный.
Особенности
Ступенчатая регулировка мощности 1/2, 1/3, 2/3 и полная мощность при задействовании различного числа ТЭНов.
Пожарная и электрическая безопасность. Полное изолирование электрической части от теплоносителя и окружающей среды.
Котел мощностью 10 кВт произведет 1 Гкал тепла за 116 часов, потратив на это в целом 1163 кВт/ч электроэнергии, при практически 100% КПД.
Доступная цена.
Исходя из стоимости одного киловатта энергии, можно подсчитать затраты на производство одной гигакалории тепла. Это важный показатель, который позволит в итоге сравнить эффективность электрических котлов различной конструкции и работающих на других типах топлива.
Недостатки
Часто озвучивается проблема с накипью на ТЭНах. Однако сама по себе накипь даже не снижает КПД, только повышает риск выхода нагревательного элемента из строя. Снижает срок его службы. Тепло все равно будет поступать в теплоноситель, просто потому, что ему больше некуда деваться. В условиях автономного отопления частного дома эту проблему легко решает подготовка теплоносителя. Использование деминерализованной воды и специальных наполнителей для увеличения теплоотдачи защитит более чем полностью ТЭНЫ от появления накипи.
Производители
Цены зависят от продвинутости электрокотла, наличия дополнительных опций и мощности. Поэтому перечисленные ниже примеры изделий ориентировочные и отображают тенденцию в стоимости на стандартные модели.
Электродные (ионные)
| Производитель | Характеристика продукции и бренда |
| Галан (лидер на отечественном рынке) |
|
| SIA «BERIL» |
|
| ЭОУ |
|
Сравнение цен (руб.):
- Галан (РФ): 4000–30000;
- ЭОУ (РФ): 4600–15000;
- Beril (Латвия): 4450–25000.
ТЭНовые
| Производитель | Примеры изделий |
| Электромаш (один из самых дешевых брендов) | ЭВПМ-6: |
- 1900 руб.;
- 6 кВт;
- трехступенчатая регулировка нагрева;
- одно/трехфазный.
| ZOTA | ZOTA 9 Econom:
|
| Protherm | Protherm Скат 12KR 13:
|
Преимущества электродного отопительного оборудования
Отопительные котлы «Галан» обладают несомненными достоинствами по сравнению с другими видами котельного оборудования:
- высокий КПД (до 98%) получается благодаря прямому преобразованию электроэнергии в тепло непосредственно в теплоносителе;
- экономия электричества до 40% происходит за счет использования автоматики и регулировки тепловых режимов;
- простой монтаж обеспечивают малые размеры приборов и удобное подсоединение патрубков;
- возможность встраивания в существующие отопительные системы устраняет необходимость перекладки труб;
- допустимость параллельного подключения котлов позволяет многократно увеличить мощность обогревательной системы;
- реальность установки резервного котла исключает внезапность остановки подогрева теплоносителя.
Требования к установке газового отопительного котла в квартире
Во многих регионах России, установить газовый котёл в квартиру и отказаться от центрального отопления в многоквартирном доме, проблематичный и кропотливый процесс. Для регистрации, потребуется наличие специфических знаний и понимание действующих законов. Несанкционированная установка, окончится серьезным штрафом, который нанесет существенный удар по семейному бюджету.
Нормы установки, подробно описаны в ФЗ № 83 от 13.02.2006г. Перед началом оформления документов, следует изучить поэтапный план получения технических условий и выполнения согласований. Так, можно сократить расход средств и времени, приблизительно на треть.
Порядок и правила установки не изменяются и требуют неукоснительного соблюдения.
Дымоход для газового котла в многоквартирном доме
Установка газовых отопителей допускается только при наличии соответствующей системы дымоотведения и вентиляции в квартире. Именно по этой причине, монтаж котла с закрытой камерой сгорания, подключаемый к горизонтальному дымоходу, оптимальное решение. В некоторых регионах, не существует запрета на использование индивидуальных коаксиальных дымоходов, что еще больше облегчает вопрос установки.
Если в многоквартирном доме планируется массовый переход на автономное отопление, осуществляется объединение дымоходов от котлов. Устанавливается вертикальная коаксиальная труба, к которой подключаются все отопительные приборы.
Для обеспечения работоспособности котла в котельной, устанавливают приточно-вытяжные устройства, с пропускной способностью не мене трехкратного воздухообмена помещения в час. Приточная вентиляция, должна быть отдельной, не соединенной с другими вентиляционными каналами в ванной комнате и туалете.
Индивидуальный газовый котел – плюсы и минусы
Установка двухконтурного газового котла в квартире многоквартирного дома, при переходе на автономное отопление, потребует материальных затрат, времени и эмоциональных сил. Процесс отказа от центрального теплоснабжения, подробно описан на бумаге.
Как показывает практика, представители теплосети, крайне неохотно выдают разрешение на отказ от теплоснабжения и установку собственной системы отопления. Нежелание сотрудничать и всяческие препятствия со стороны контролирующих органов, главный минус индивидуального газового котла.
Есть еще несколько отрицательных моментов:
- Неприспособленность квартир к установке автономного газового отопления. Придется пройти несколько этапов согласований, потребуются финансовые вложения.
- Газовый котел необходимо заземлить. В качестве контура заземления, нельзя использовать стояки водопровода или ноль в электросети.
Все минусы, в основном, сводятся к сложности получения разрешений и согласований, а также, выполнения монтажных работ и подключения. Расходы на отопление при установке газового котла, снижаются практически в два раза. Затраты на переоформление документов, окупаются уже на третий отопительный сезон. При этом, потребитель получает качественное тепло. Установка автономного отопления, полностью оправдана и экономически выгодна.
Лучшие котлы с однофазным/трехфазным питанием
Отопительное оборудование, которое можно работать как от однофазной так и трехфазной сети считается универсальным. Оно дороже, но устойчивы к перепадам напряжения, характеризуются долговечностью и высокой мощностью. Чтобы купить электрический котел с одно-трехфазным питанием, рекомендуем ознакомиться с лучшими моделями 2021 года.
1
Эван EXPERT 9
Одноконтурный ТЭН-котел от отечественного производителя.
Характеристики:
- Цена – от 45 237 руб.
- Оценка покупателей – 4.9
- КПД – 99.5
- Макс. тепловая мощность – 9 кВт
- Отапливаемая площадь – 90 кв. м
Отличается хорошими показателями мощности и КПД. Пригоден для отопления зданий, площадью менее 100 кв. м.
Прибор настенного типа, с электронным управлением. Циркуляционный насос и расширительный бак встроены в конструкцию. Из дополнительных функций стоит отметить датчик уличной температуры, с помощью которого котел регулирует обогрев внутри помещения. Номинальное давление теплоносителя в контуре достигает 2.9 бар, что позволяет равномерно отапливать помещения, удаленные от установки.
Объем расширительного бака Эван EXPERT 9 – 12 л
Достоинства:
- хорошие показатели мощности и КПД;
- объемный расширительный бак;
- экономичный расход электроэнергии;
- датчик уличной температуры;
- автоматическая диагностика и встроенный программатор.
Недостатки:
- вес установки – 41 кг;
- стоимость.
2
Protherm Скат RAY 9 KE
Экономный и производительный настенный котел для загородного дома.
Характеристики:
- Цена – от 38 431 руб.
- Оценка покупателей – 4.7
- КПД – 99.5%
- Макс. тепловая мощность – 9 кВт
- Отапливаемая площадь – 90 кв. м
Работает от трубчатого электронагревателя. Модель подключается к одному контору, однако этот минус компенсируется возможностью подключения к теплому полу.
Прибор от Протерм с расширительным баком на 8 л и циркуляционным насосом. Температура теплоносителя – от 25 до 85 градусов. Помимо самодиагностики, производитель предусмотрел защиту от перегрева. Для защиты установки от перебоев встроены предохранительный клапан и воздухоотводчик.
Protherm Скат RAY 9 KE оснащен антифризом для защиты от замерзания
Достоинства:
- производительность;
- множество дополнительных функций;
- экологичность;
- защита от перебоев, неблагоприятных факторов;
- электронное управление.
Недостатки:
- высокая стоимость;
- большой расход энергии;
- малая емкость расширительного бака в сравнении с другими моделями.
3
Одноконтурный тэновый котел для утепления небольших загородных домов.
Характеристики:
- Цена – от 16 950 руб.
- Оценка покупателей – 4.2
- КПД – 99%
- Макс. тепловая мощность – 6 кВт
- Отапливаемая площадь – 60 кв. м
Оснащен трехступенчатой регулировкой мощности для установки оптимального режима работы отопительной установки. Минимальная температура теплоносителя – 10 градусов. Максимальное давление – 3 бар, за счет чего теплоноситель равномерно распределяется по контуру и поддерживает температуру во всех отапливаемых помещениях.
В число дополнительных функция входит защита от замерзания, индикация включения, защита от перегрева. Предусмотрено подключение внешнего управления. Единственный недостаток прибора – мощность, однако этот недочет компенсируется доступной, в сравнении с другими моделями, ценой.
В Рэко 6П не встроен расширительный бак и циркуляционный насос
Достоинства:
- цена;
- относительно небольшие размеры;
- экономия энергии;
- жидкокристаллический дисплей;
- комфортное управление;
- возможность автоматической настройки;
- большое количество вспомогательных функций и настроек.
Недостатки:
- мощности хватает только на здания до 60 кв. м;
- сложный ремонт при неисправностях;
- нет расширительного бака и насоса.
Обзор производителей энергосберегающих котлов
Можно выделить среди всех фирм производителей котлов – Савитр и Галан. Последняя выпускает электрические котлы и энергосберегающие котлы трех видов. Оборудование может отапливать помещение различной площади. Обычно электрические энергосберегающие котлы такого производителя имеют мощность минимум 3 кВт.
Производитель Савитр производит разные модели мощностью от 4 до 120 кВт. Есть серии, которые отапливают помещение маленькой, средней и большой площади. Оборудование изготавливается с учетом условий эксплуатации в России. Савитр выпускает три модификации котлов: «классика», «мини» и «оптима».
Это важно знать: главные характеристики
Ключевых характеристик у электрокотла две: мощность и вид нагревательного элемента. Почему так важна мощность?
Если ее будет недостаточно, то аппарат либо не сможет поддерживать желаемую температуру, либо будет работать беспрерывно. Для того чтобы избежать проблем, нужно выбирать электрический котел исходя из следующих данных.
Для обогрева 10 кв. м. площади, с высотой потолка менее трех метров, требуется 1 кВт энергии. Если в помещении плохая теплоизоляция лучше иметь пару кВт в запасе.
Вид нагревательного элемента также важен. В квартире, где вид теплоносителя неважен, устанавливают дешевые электрические котлы с ТЭНом. Но для помещений с низкой теплоизоляцией такой вариант не подходит. Здесь потребуется индуктивная модель, которая способна работать с антифризом.
Как выбрать
Основной вопрос, на какой конструкции котла остановить свой выбор?
Два основных критерия, которые приводят к выбору электрического котла:
- Низкая стоимость оборудования и установки;
- Сложность или невозможность наладить поставку и хранение другого типа топлива.
Если ориентироваться только на эти два критерия и вспомнить о высокой стоимости электроэнергии, то оптимальным выбором будет простой ТЭНовый котел с программатором. Он долговечен и обладает наименьшим числом эксплуатационных особенностей. Как и с любым другим типом котла нужна подготовка теплоносителя, что в условиях частного дома легко решается, притом подготовка для ТЭНового отопления самая простая. Достаточно использовать деминерализованную воду.
Программатор позволит задать оптимальный режим работы. Учитывается даже разница в стоимости электроэнергии в дневное и ночное время, а также время нахождения людей в доме, когда требуется максимальный прогрев. Все это приводит к оптимизации трат электроэнергии и экономии.
У электродного котла есть одно неоспоримое преимущество – высокая скорость нагрева теплоносителя. К этому добавляется одно следствие: он отлично подходит для установки в систему отопления естественной циркуляции, ведь создает мощный поток на выходе за счет большого перепада температур.
Однако наличие огромного числа требований к качеству теплоносителя, способу подключения и т.п. в дополнение к высокой стоимости усложняют выбор именно электродной конструкции.
Индукционный котел отопления для частного дома можно назвать самым оптимальным вариантом, если есть возможность выложить сразу крупную сумму на приобретение оборудования. Естественно смысл в приобретении столь дорогого оборудования будет только при комплектации его нормальным программатором и выбором оптимального режима работы.
Как работает индукционный нагреватель
Очень просто. Подаем рабочее напряжение на катушку. В катушке создается электромагнитное поле. Дальше читаем внимательно- тут суть егоработы:
Электромагнитное поле наводит в трубе отопления токи Фуко или вихревые токи и металлическая труба начинает нагреваться.
Если кто не знает- у трансформатора магнитопровод набран специально из множества тонких пластин из электротехнической стали, изолированных друг от друга.
Это сделано именно для того, что бы избежать потерь энергии от нагрева вихревыми токами.
Дело в том, что чем массивнее проводник, тем сильнее он будет нагреваться от токов Фуко, в свою очередь увеличить силу воздействия вихревых токов можно скоростью изменения магнитного потока.
Знаете ли вы что у силового трансформатора напряжением 110 кВ на холостом ходу, даже без нагрузки выделяется тепловая мощность около 11 киловатт?
Это в основном именно за счет воздействия вихревых токов, которые нагревают магнитопровод, на который одеты первичная и вторичная обмотка.
При этом магнитопровод- шихтованный, а если бы он был цельный, то тепловые потери возросли бы многократно!
И тансформатор просто напросто сгорел бы от перегрева.
Индукционный электрокотел работает по этому же принципу и стальная труба с водой, проходящая внутри катушки очень сильно греется, НО!- за счет циркуляции воды тепло успевает отводиться от трубы в систему отопления и перегрева не происходит.
Но может ли он быть экономичнее по сравнению с электрокотлами на тэнах? За счет чего?
Вот давайте сначала без разбора и сравнения этих двух типов котлов подумаем:
Есть дом
Не важно какой и не важно где. Хоть под водой, хоть на Эвересте
У этого дома теплопотери- 6 киловатт.
Через стены, через окна, через потолок и т.д.- тепло теряется и что бы поддержать постоянную температуру- надо компенсировать эти теплопотери и для этого надо естественно тоже 6 киловатт тепла.
И не важно где и как берется это тепло, эта тепловая энергия- 6 киловатт- хоть костер жги, хоть газ, хоть бензин, самое главное что бы выделялись эти нужные киловатты тепла!
Теперь самое главное:
для обогрева такого дома понадобится что индукционный нагреватель, что электрокотел на ТЭНах- все равно мощностью тоже не менее 6 кВт.
Другими словами- котел просто преобразует электрическую энергию в тепловую.
А каким образом он это делает- совершенно не важно, ведь для нас самое важное что бы в доме было тепло. Энергия- просто преобразуется из одного вида- в другой, из электрической- в тепловую. И если выделил котел тепла на 6кВт, то взял из сети электроэнергии как минимум- столько же, а учитывая что КПД у котлов не 100%, то и энергии потребляется из сети даже больше немного
И если выделил котел тепла на 6кВт, то взял из сети электроэнергии как минимум- столько же, а учитывая что КПД у котлов не 100%, то и энергии потребляется из сети даже больше немного
Энергия- просто преобразуется из одного вида- в другой, из электрической- в тепловую. И если выделил котел тепла на 6кВт, то взял из сети электроэнергии как минимум- столько же, а учитывая что КПД у котлов не 100%, то и энергии потребляется из сети даже больше немного.
Тогда может быть КПД у индукционного котла выше? По заявлением произодителей это значение достигает 98%.
То же самое и у электрокотла с ТЭНами. КПД у них достигает 99%.
Ну сами подумайте- куда еще может деваться энергия в ТЭНе кроме как выделиться в тепло?
Вся энергия, потребленная из сети ТЭНой преобразуется в тепловую энергию. Взяла 5 кВт- выделила 5 кВт тепла.
Взяла 100 кВт- выделила 100 кВт тепла. Ну может чуть-чуть поменьше если учитывать потери энергии в переходном сопротивлении на зажимах тэны, но опять же- эта потеря энергии выделяется в виде тепла (греется зажим) и в подводящих кабелях.
Но- что зажимы, что сечение кабеля- одинаковые по параметрам и на вихревой индукционный электрокотел и на ТЭН.
