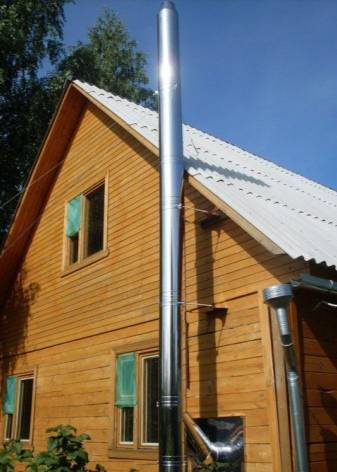

Как собрать и установить дымоход из нержавейки — конструкция и соединение, правила монтажа и схема установки, видео, герметизация, как чистить и что делать если дымоход прогорел

Материалы и инструменты для изготовления дымохода

Прежде чем приступать к закупке деталей, крепежа и инструмента для выполнения этой работы, нужно определиться с конструкцией устройства и выполнить эскизный проект, неотъемлемой частью которого является материальная ведомость, где перечисляются все необходимые детали. Добавив в этот перечень стоимость материалов, получите смету расходов.

Перед строительством рекомендуется выполнить эскиз дымохода

Монтаж устройства производится снизу вверх, то есть от печи до оголовка, для чего понадобятся:

• переходное устройство из фитингов от печи к трубе, в зависимости от конструкции может понадобиться отвод;
• многослойная труба;
• шибер;
• огнеупорный материал для устройства прохода через потолочное перекрытие;
• пластины из оцинкованного листа, размером приблизительно 500х500 мм — для закрытия прохода;
• материалы для изоляции пересечения кровельного пирога, например, зонд для защиты снаружи;
• оголовок дымохода;
• хомуты для фиксации соединений из расчёта 1 шт. на каждый;
• кронштейны для крепления дымоходов к стенам (в зависимости от его конструкции);
• сборник для стекающего конденсата;
• высокотемпературный герметик для уплотнения стыков;
• трубы стальные из расчёта 1 шт. на метр дымохода;
• проволока нержавеющая на растяжки;
• винты, гвозди.

Перечень инструмента невелик и может выглядеть следующим образом:

• дрель со свёрлами по бетону и древесине;
• электролобзик;
• отвёртка или ключ гаечный для установки крепежа;
• пластиковые вставки (дюбеля) для крепления кронштейнов;
• молоток.

В зависимости от конструкции дымохода могут понадобиться и другие инструменты, это выяснится при составлении эскизного проекта.

Насадной вариант

Этот вид подключения дымохода к ОП условно называют экономным вариантом, так как на монтаж всей системы уходит меньше крепежа, если сравнивать с другими типами соединений. Здесь труба стоит и опирается прямо на отопительный прибор. Соединение простое, но имеет серьёзные недостатки. При насадном варианте отвод дымовых газов осуществляется прямотоком из топки. Из-за этого создаётся излишняя тяга, что делает процесс сгорания топлива неравномерным, а также увеличивает его расход.

Насадной вариант подключения дымохода Следующая проблема насадного соединения — это отвод конденсата. В процессе работы отопительных приборов образуется конденсат, который нужно отводить от топки. В противном случае, конденсат или влага атмосферных осадков будут попадать прямо в топку, что приведёт к сокращению её срока эксплуатации или разрушению. И если от осадков защитит ветрозащитный зонтик, то от конденсирующейся в канале влаги защиты практически нет.

Ещё один минус насадного подключения — это усложнение прочистки дымоходной системы. В этом случае для чистки дымохода нужно демонтировать нижние элементы и надёжно крепить верхнюю часть трубы. Другой вариант — удаление сажи из топки, если, конечно, такая функция предусмотрена в отопительном приборе. Всё это ведёт к удорожанию прочистки и обслуживанию ДС.

Установка коаксиального дымохода: требования

Общая протяжённость коаксиального дымохода должна быть не более 3 метров (для конденсационных котлов до 5 метров).

Фото 1. Схема сборки коаксиального дымохода для газового отопления. Указаны все основные части конструкции.

По всей протяжённости дымового канала допускается не более 2 поворотов (2 поворотных колен).

Важно! Вывод канала отведения дыма на улицу выполняют через стену. Запрещено выводить в окно или форточку!. Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения

Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения.

Кроме того, должны быть соблюдены общие требования, относящиеся ко всем типам дымоходов:

• Диаметр должен быть равен или больше сечения выходного патрубка котла.
• Он не должен иметь искривлений на всем своём протяжении, его сечение не должно уменьшаться.
• Канал дымоотведения должен быть газонепроницаемым, водонепроницаемым, стыки должны быть тщательно заизолированы.

Монтаж

Монтаж коаксиального дымохода не представляет особой сложности. В стандартном случае вывод осуществляется через стену, на которой смонтирован котёл.

Фото 2. Схема монтажа коаксиального дымовывода для настенного котла. Указаны необходимые отступы и диаметр труб.

В этом случае к патрубку устройства присоединяется небольшой кусок вертикального участка, затем располагается поворотное колено на 90 градусов. Далее идёт горизонтальная часть, которая выводится через отверстие в стене на улицу. Длина уличной части не менее 30 см. Заканчивается конструкция специальным оголовком.

При выводе канала дымоотведения со смещением от котла или через соседнюю стену схема несколько усложняется и требует приобретения дополнительных деталей.

Внимание! Во избежание попадания конденсата в топку котла горизонтальный участок необходимо располагать с уклоном 3 градуса в сторону улицы. Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется

Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется.

​

Диаметр отверстия в стене для вывода дыма на улицу выполняют на несколько сантиметров больше диаметра внешней трубы. По окончании монтажа пространство заделывают монтажной пеной.

Некоторые производители предусматривают поставку котлов с раздельными трубами для отведения дыма и подачи воздуха.

Такая конструкция расширяет возможности монтажа до трёх вариантов:

• обе трубы выводятся через одну стену;
• трубы выводятся в разные стены;
• система подачи воздуха выводится в стену, а система отведения дыма в существующий дымоход.

Третий вариант особенно актуален для многоквартирных жилых домов.

Совет. В нестандартных случаях расположения дымохода для составления схемы обратитесь к специалистам.

Можно ли подключить два котла к одному дымоходу?

Гость » 29 окт 2012, 19:42

Oscar » 29 окт 2012, 22:36

Бибикин Иван » 30 окт 2012, 15:34

Serg_i_K » 30 окт 2012, 21:34

Rikota » 06 мар 2014, 18:26

олег » 11 июн 2014, 21:28

Сергей Н » 13 июн 2014, 14:11

Что то я не понял. Куда 7м куда 5м? Если у вас дымоход высотой 7м, в ней прицепить 2 колонки, 90 градусов и 45С, то это допускается. 7 метров обеспечит требуемую тягу в трубе!

Если разница в высотах подключения 5м, то тут надо поразмыслить еще на предмет безопасности!

В общем чертежик бы получить, а дальше уже делать выводы!

Гость » 13 июн 2014, 22:54

Игорь_01 » 09 ноя 2014, 09:42

Главное правило по диаметру трубы таково! Дымоход должен быть не меньшего диаметра, чем патрубок выхлопа котла! А если котлов подключается 2 и более, значит диаметр должен суммироваться!

ВАЖНО! Нельзя подключать котлы под углом более 45С! Чем он меньше, тем лучше! Воздушные и газовые магистрали подключаются только под наклоном к оси основного провода! Иначе инерция все испортит!

Требования

Существует два нормативных документа, которыми регулируются все требования к дымовым каналам различного типа. Это ДБН В. 2.5-20-2001 и СНиП 2.04.05-91. Соблюдать нормы, прописанные в этих нормативных актах, необходимо в любом случае.

Если говорить об основных требованиях, то следует назвать следующие нормы.

• Размер дымоотвода не может быть менее размеров патрубка выхода на котле. Если он имеет размер 150 миллиметров, то сечение внутреннего типа дымохода должно быть не меньше этого значения. Можно больше, но меньше – нет.
• Изделие должно быть прямым и идти вверх по вертикали. Лучше, чтобы в нем не было углов, но если без них не обойтись, то наибольший допустимый уклон будет составлять тридцать градусов. Протяженность такого участка не должна превышать высоты комнаты.
• На верхушке трубы необходимо установить зонтик, который будет выполнять защитную функцию. Он будет защищать котел от попадания атмосферных осадков и забивания мусором.
• Как говорилось выше, стыки необходимо тщательно заизолировать, и они должны быть герметичными, чтобы не пропускать газ.
• Высота должна быть такой, чтобы обеспечивать отличную тягу. Конструкция должна возвышаться на полметра над кровельным коньком, если он выведен рядом с ней.

• В нижней части обязательно следует собрать конденсатосборник, который выглядит как стакан, выполненный из химически устойчивых материалов. Самым лучшим вариантом будет стакан, сделанный из нержавеющей стали, а самым дешевым – пластиковый. Еще существуют модели из оцинкованной стали, но их использовать не рекомендуется по причине быстрого разрушения.
• Длина ответвлений, уходящих в разные направления, не может быть выше одного метра.
• Система дымоотвода должна быть выполнена без уступов.
• Наибольшее количество колен, которые могут быть сделаны в системе – три.
• Сечений поперечного типа вообще не должно быть.
• Даже маленькие конструкционные прогибы недопустимы.

• Все части должны быть соединены настолько плотно, насколько возможно.
• Между частями всей конструкции не должно наблюдаться зазоров.
• Минимально возможный наклон дымоотводной трубы в направлении устройства отопления составляет 0,01 градуса.
• Внутренние стеночки крайне нежелательно делать шероховатыми. Они должны иметь гладкую поверхность.
• Наименьшее расстояние между поверхностями из горючих материалов составляет 25 сантиметров, а из негорючих – 5 сантиметров.
• Общая протяженность горизонтальных частей дымоотвода должна составлять не более трех методов для домов, что строятся, и 6 метров для уже построенных зданий.
• В поворотах дымохода не будет лишним осуществить установку ревизионных люков, которые должны осуществлять сброс конденсата и облегчать чистку всего механизма.
• Если дымоход наращивается, то одно звено надевается на второе как минимум на половину трубного диаметра.

Отдельно необходимо сказать о нормативах по трубной высоте дымоотвода по отношению к коньку кровли.

Дымоход необходимо выводить за участок ветрового подпора и монтировать на следующих высотах:

• если расстояние по горизонтали от конька выше уровня в три метра – выше примерного уровня, проложенного вниз от кровельного конька к горизонту под уклоном в десять градусов;
• если расстояние составляет 1,5 – 3 метра, то на одном уровне с коньком;
• если не более полутора метров, то не ниже 50 сантиметров от конька.

Особенности дымоходов из нержавеющей стали

Появление дымоходов из нержавеющей стали намного упростило как сами задачи сооружения и монтажа печей и каминов, так и их эксплуатацию.

Теперь можно купить секции дымоходаи своими руками его собрать, соединив детали в единую конструкцию,что по силам почти каждому домовладельцу

Однако здесь есть свои особенности, хорошо известные профессионалам, и на которые следует обратить внимание, если решаешься на сборку дымохода из отдельных секций самостоятельно. Предварительно не помешает найти и посмотреть видео о том, как своими руками сделать монтаж секций и правильно установить дымоходиз нержавеющей стали.

К сожалению, изготовить своими руками секции дымохода из нержавеющей стали, скорее всего, не получится. Их производство включает большое количество специальных станков.

Особенносложен монтаж и сварка швов на секциях. Также весьма сложно не в условиях производства качественно сделать вальцовку по окружности. Поэтому своими руками качественно можно выполнить только монтаж дымохода, следуя видео инструкциям.

Лучшие сэндвич-дымоходы 2020-2021

• Ferrum;
• Дымок;
• Феникс;
• Вулкан;
• Гамарт.

Ferrum 115 мм 0,8 мм (для каминов)

Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.

Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.

Преимущества:

• пригодность для печей на дровах;
• в набор для монтажа входят термоустойчивый герметик и винты;
• для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.

Недостатки:

• верхняя секция имеет оболочку толщиной 0,5 мм;
• отводной участок от камина не имеет изоляционного слоя.

Где купить и цены

Дымок 115 мм 0,5 мм (универсальный)

В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.

Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.

Преимущества:

Недостатки:

• в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
• малая толщина металла, снижающая ресурс конструкции;
• не рекомендуется для печей на дровах из-за риска прогорания трубы.

Где купить и цены

Феникс 120 мм 1 мм (для бани)

Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.

К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.

Преимущества:

• для соединения листов использована аргоновая сварка;
• в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
• предусмотрен регулируемый кронштейн для фиксации бокового отвода.

Недостатки:

Где купить и цены

Вулкан 120 мм 0,5 мм (для большого дома)

Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.

Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.

Преимущества:

• для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
• предусмотрен слой базальтовой ваты толщиной 50 мм;
• в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.

Недостатки:

• высокая цена;
• увеличенный до 0,22 м внешний диаметр;
• участок трубы от печи лишен изолятора.

Где купить и цены

Гамарт сэндвич-труба

Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.

Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.

Преимущества:

• доступны варианты с внешней частью из нержавейки или оцинковки;
• для внутренней части применяются стали AISI 409 или AISI 439.

Недостатки:

• отсутствуют готовые наборы;
• часть компонентов изготавливается под заказ.

Где купить и цены

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)

Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).

Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.

Преимущества:

• простой монтаж за счет использования переходных раструбов;
• в набор входят листы базальтовой ваты для защиты перекрытий;
• трубопровод выдерживает нагрев до +700°С.

Где купить и цены

Как установить?

В соответствии с общими правила монтажа дымоходов из нержавеющей стали, производить установку следует снизу-вверх. Это означает, что сперва крепят ту часть дымохода, которая крепится к отопительному устройству и только после переходят к остальным элементам конструкции.

Затем производят фиксацию каждой из труб. Они монтируются следующим образом: сторона меньшего диаметра крепится в трубу большего диаметра. Такой метод формирования конструкции позволит избежать попадание во внутреннюю полость дымохода влаги и грязи. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.

Внимание! Максимальная глубина области крепления – это 0,5 наружного диаметра трубы из нержавеющей стали.

Максимальный размер одного элемента «магистрали» не может превышать полутора метра.

На стыках изделия следует использовать хомуты из латуни или нержавейки. Для того, чтобы зафиксировать устройство следует использовать специальные кронштейны и болты с маркировкой М10 и М8.

Внимание! Все составляющие конструкции ни в коем случае не должны взаимодействовать с газовыми трубами и системой электропроводки.

Чтобы ухаживать за дымоходом из нержавеющей стали, необходимо произвести монтаж небольшой дверцы в самом низу устройства.

Для того чтобы максимально упростить весь процесс установки дымохода из нержавеющей стали, следует заранее подготовить проект-схему. Ко всему прочему такой чертеж позволить сориентировать владельца строения относительно габаритных размеров всей конструкции и определиться с количеством всех составляющих частей устройства.

Совет: приобретать материал следует на 30% больше, потому как в процессе установки будет тяжело отвлекаться от работы. Она требует собранности и внимательности. В том случае, если какие-то элементы будут немного выше или длиннее – их можно будет немного сократить. Если же крепежный элемент по какой-то причине выйдет из строя, то не нужно будет бежать в магазин «за добавкой». Читайте обзор дымоходов из нержавеющей стали.

Для проведения монтажных работ в отношении дымоходов из нержавеющей стали, необходимо следовать инструкции и использовать высококачественные крепежные элементы. В том случае, если собственного опыта для установки такого дымохода недостаточно, то можно воспользоваться видеоматериалом, представленном ниже:

По мнению опытных специалистов, в том случае если даже после изучения материала и советов мастеров уверенности в собственных силах не прибавилось, стоит воспользоваться услугами специалистов. Только так можно будет сэкономить собственное время и финансовые средства.

Многофункциональное изделие: дымоход из нержавеющей стали

Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.

Достоинства дымовой трубы из нержавейки

Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:

• длительная эксплуатация,
• безукоризненная прочность стенок,
• простота монтажа,
• безопасность и увеличенная прочность,
• приемлемая цена.

Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.

Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус

Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.

Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.

Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала

Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.

Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов

Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.

Описание дымохода из нержавеющей стали

Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.

Виды труб из нержавейки

Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:

• однослойное стальное изделие,

Самый простой дымоход состоит из нескольких одностенных труб

Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки

Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель

Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.

От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.

Дымоход из однослойной нержавеющей стали требует тщательного утепления дома

О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.

Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома

Гофрированная нержавеющая труба

На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.

Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала

Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.

Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.

Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы

Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.

Монтаж дымохода для твердотопливного котла

Вне зависимости от выбранного материала, конструкция любого нержавеющего дымохода состоит из следующих элементов:

• Хомут под растяжку – для надежной фиксации.
• Трубы – одна или несколько герметично соединенных между собой круглого или овального сечения.
• Раздвижной кронштейн служит для крепления дымохода к стенам или другим строительным конструкциям.
• Тройник предназначен для изменения направления дымового канала на угол 90°, используется в качестве очистного элемента, облегчает обслуживание дымохода.
• Заглушка служит для закрытия термоизоляции нижнего элемента дымохода или для закупорки неиспользуемого ответвления.
• Экран – для обеспечения защиты потолка и стен помещения в соответствии с нормами пожарной безопасности.
• Конденсатосборник – емкость, устанавливаемая в нижней части системы, причем обязательно до отопительного агрегата. В нее будет стекать влага, образующаяся в результате охлаждения пара.
• Монтажная площадка поддерживает всю систему, а также и переносит нагрузку модулей на несущую конструкцию.
• Консоль – крепеж, позволяющий закрепить трубы в строго вертикальном положении.
• Шиберная заслонка – важный элемент, который усиливает и снижает тягу (при необходимости), нагнетает воздух, что повышает силу горения и предотвращает утечку тепла.
• Ревизионное отверстие – крепится сразу над конденсатоотводом, чтобы впоследствии легко сливать ее из системы.
• Сэндвич-колено обеспечивает нужный уклон дымоотвода в сложных строениях.
• Адаптер предназначен для стыковки тепла с генерирующим аппаратом.
• Конус – элемент, завершающий дымоходный канал.

Это типовая схема дымохода для твердотопливного котла, которая может быть изменена, исходя из варианта прохода дымохода: через потолок, на чердак и крышу, или же через стену и далее вверх вдоль строения.

Сборка системы осуществляется по принципу «снизу вверх», то есть от отопительного агрегата к крыше. При этом нужно руководствоваться правилами техники противопожарной безопасности (которые мы рассмотрим ниже) и общими рекомендациями к установке согласно СНиП-91, то есть:

сборка дымохода осуществляется по «конденсату», но для предотвращения его появления стоит использовать сэндвич-дымоходы;
скреплять места соединения элементов при помощи хомутов;
под каждый отопительный агрегат следует устанавливать отдельную дымоотводную трубу;
фиксировать на стену (или на опорные конструкции) кронштейнами;
важно, чтобы площадь сечения соответствовала мощности теплогенерирующего аппарата;
предотвратить контакт канала с газовыми и электрическими коммуникационными линиями, а также размещать его на расстоянии 150-300 мм от кровли, обрешетки, перекрытий;
не допускать стыков между потолочными и стеновыми перекрытиями;
дымовые каналы стоит оборудовать не более тремя поворотами, а их радиус закругления должен соответствовать диаметру патрубка. При этом, стандарт высоты трубы варьируется в радиусе пяти метров, что может гарантировать требуемое разряжение и обеспечивать тягу;
для очистки сажи в основаниях каналов выполняются карманы, имеющие глубину в 250 мм.

Элементы комплекта из нержавеющей стали

В комплект могут войти:

1. конденсатосборник;
2. опорная площадка;
3. тройник-ревизия;
4. тройник подключения;
5. конус;
6. монтажные элементы.

Насадной вариант

Этот вид подключения дымохода к ОП условно называют экономным вариантом, так как на монтаж всей системы уходит меньше крепежа, если сравнивать с другими типами соединений. Здесь труба стоит и опирается прямо на отопительный прибор. Соединение простое, но имеет серьёзные недостатки. При насадном варианте отвод дымовых газов осуществляется прямотоком из топки. Из-за этого создаётся излишняя тяга, что делает процесс сгорания топлива неравномерным, а также увеличивает его расход.

Насадной вариант подключения дымохода Следующая проблема насадного соединения — это отвод конденсата. В процессе работы отопительных приборов образуется конденсат, который нужно отводить от топки. В противном случае, конденсат или влага атмосферных осадков будут попадать прямо в топку, что приведёт к сокращению её срока эксплуатации или разрушению. И если от осадков защитит ветрозащитный зонтик, то от конденсирующейся в канале влаги защиты практически нет.

Ещё один минус насадного подключения — это усложнение прочистки дымоходной системы. В этом случае для чистки дымохода нужно демонтировать нижние элементы и надёжно крепить верхнюю часть трубы. Другой вариант — удаление сажи из топки, если, конечно, такая функция предусмотрена в отопительном приборе. Всё это ведёт к удорожанию прочистки и обслуживанию ДС.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход в разрезе

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках

Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

• Соединительные патрубки, который соединяет трубу с котлом — переходники.
• Трубы различной длины.
• Проходные патрубки.
• Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
• Конусообразный наконечник.
• Отводы.

Специфика монтажа

Монтаж дымоходного канала начинается снизу. Порядок сборки предписывает начинать работы с установки первой детали на патрубок теплогенератора, диаметры обеих деталей должны всецело совпадать.

Дальше детали вставляются одна в другую по типу конструктора, формируя нужный контур. Возьмите за правило:

• минимум изгибов и горизонтальных участков;
• отсутствие пересечений с электропроводкой и газовым трубопроводом;
• места соединения деталей не должны приходиться на перекрытия и стены;
• полная высота дымохода должна быть не менее 5 метров.

Швы тщательно герметизируются жаростойким герметиком и при необходимости дополнительно стягиваются металлическими хомутами.

Контур выводится через стену посредством специальной гильзы, которая обеспечивает теплоизоляцию стены.

Аналогичные действия выполняются при прокладке дымоходной магистрали через потолочные перекрытия дома:

Ниже представлены 2 варианта прохода дымовой трубы через крышу:

Сверху на кровле место прохода трубы дополнительно герметизируется специальным жаростойким узлом, предотвращающим просачивание влаги внутрь:

Сверху дымоход укомплектовывается:

• зонтом, искроуловителем, дефлектором и флюгером. В современных моделях эти функции, как правило, совмещаются;
• рассекателем снега;

при большой высоте трубы обязательна установка растяжных тросов.
