Двухтрубная система отопления

Естественная и принудительная циркуляция

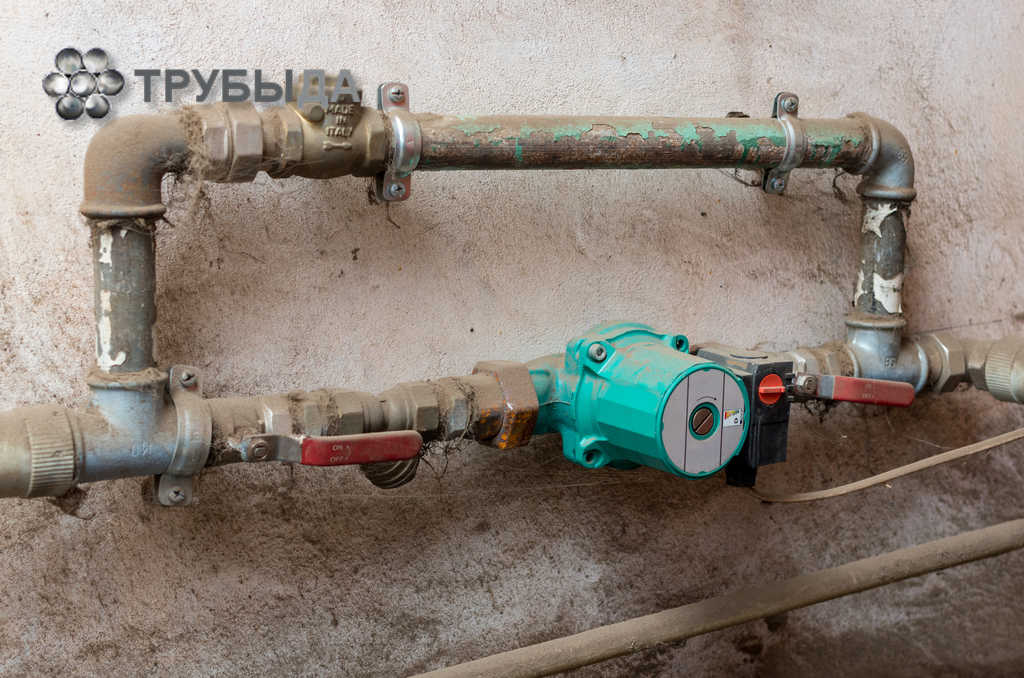

Циркуляционный насос

По способу движения жидкости внутри отопительного контура различают два вида двухтрубных систем:

1С естественной циркуляцией. Движение жидкости обеспечивается за счет ее температурного расширения и уменьшения плотности при нагреве. Более легкая горячая вода вытесняется вверх из котла, достигнув высшей точки вертикальной разгонной трубы, она стекает по наклонному трубопроводу вниз, поступая в радиаторы. Внутри приборов отопления вода постепенно остывает, отдавая тепло, становится все более плотной и самотеком движется в котел

2С принудительной циркуляцией. Схема предусматривает использование циркуляционного насоса, который обеспечивает движение жидкости по замкнутому контуру

Особенности функционирования

Естественная циркуляция

Системы с естественной циркуляцией (гравитационные) используются все реже. Их достоинством является энергонезависимость, отсутствие воздушных пробок и долговечность – отсутствуют элементы и механизмы, склонные к быстрому износу. При этом есть сложности с проектированием, подбором угла наклона труб и их сечения. Чтобы обеспечить наибольшую возможную  скорость движения теплоносителя, сечение трубопровода меняют по мере удаления от котла.

Принудительная циркуляция – современный выбор, циркуляционный насос позволяет эффективно и равномерно прогревать все радиаторы за счет высокой скорости движения теплоносителя. По этой же причине на нагрев остывшей жидкости тратится минимум энергии – перепад температур в подающем и обратном контурах небольшой.

Принудительная циркуляция

Кроме того, проще проектировать и прокладывать трубопровод – не требуется рассчитывать и строго соблюдать при монтаже угол наклона труб. Применяются трубы меньшего диаметра, если сравнивать с гравитационными системами, и это снижает затраты.

К недостаткам отопительной системы с принудительной циркуляцией относят зависимость от электроснабжения, расходы на покупку насоса и арматуры, необходимой для его функционирования.

Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео)

Разводка

Тип разводки

Проектируя схему подключения радиаторов в горизонтальной компоновке, необходимо выбрать между верхней и нижней разводкой. Это влияет:

  • на расположение расширительного бака
  • на эстетичность помещений
  • на эффективность работы системы и ее склонность к завоздушиванию

Верхняя разводка

Верхняя разводка

Подающий трубопровод монтируется в верхней части помещения, обратный контур – как можно ниже, в том числе в полу. Перепад высот повышает давление, что в первую очередь актуально для  системы с естественной циркуляцией.

Расширительный бак в этом случае необходимо смонтировать как можно выше – под потолком верхнего этажа, в перекрытии или на чердаке. В последнем случае нельзя забывать об утеплении емкости, иначе теплоноситель будет быстро остывать и испаряться.

Трубы подающего контура, размещенные под потолком или ниже окон, не украшают интерьер, для монтажа трубопровода требуется большое количество комплектующих. Но эти недостатки компенсируются отсутствием воздушных пробок.

Верхняя разводка – подходящий вариант для энергонезависимой отопительной системы с естественной циркуляцией для небольшого частного дома.

Нижняя разводка

Нижняя разводка

Монтаж труб подачи и обратки вдоль пола позволяет максимально скрыть коммуникации. Допускается укладка трубопровода внутри стен, в полу, за плинтусом, но даже при открытом расположении труб отопительная система хорошо вписывается в интерьер.

Нижняя разводка в полной мере подходит для систем с принудительной циркуляцией и мембранным расширительным баком. В противном случае придется ежедневно удалять воздушные пробки,  препятствующие движению теплоносителя, либо смонтировать громоздкую систему воздушных линий, которые помогут выводить скопившийся воздух через расширительный бак открытого типа.

К преимуществам нижней разводки относят малые теплопотери, возможность оптимально распределять тепло по отапливаемым помещениям, компактность и привлекательный внешний вид.

Попутная и лучевая

Лучевая разводка

Попутной разводкой (нижней и верхней) называют такой вариант монтажа контуров, когда радиаторы подключены при помощи отводов непосредственно к подающей и к обратной трубе.

Лучевая разводка (нижняя) отличается тем, что каждый прибор отопления подсоединен к коллекторам подающего и обратного контура. В этом случае все приборы управления системой вынесены на коллекторный узел.

Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

Устройство двухтрубной системы отопления

Схема устройства двухтрубной системы водяного отопления

В водяном отоплении трубопроводы являются одним из главных элементов, служат для подачи нагретого жидкого теплоносителя к приборам отопления и возврата отдавшей тепло воды к источнику теплоты. В случае автономного отопления источником тепла служит индивидуальный котел, в случае централизованного обогрева – магистральные трубопроводы.

Для обеспечения циркуляции теплоносителя между радиаторами и источником тепла в водяном отоплении используют 3 главные схемы:

  1. Однотрубная;
  2. Двухтрубная;
  3. Коллекторная (лучевая).

Кроме того, эти схемы иногда комбинируют между собой. Недостатком однотрубной схемы является сложность управления и регулировки температуры в отдельных помещениях и на приборах отопления. Коллекторная система требует для монтажа наибольшее количество материала по сравнению с другими типами системы.

Двухтрубная схема является «золотой серединой», пользуется самой большой популярностью, особенно при сооружении автономных систем отопления. Популярность системы этого вида вызвана удобством регулирования, обусловленного гидравлическим содержанием схемы.

Базовый принцип устройства двухтрубной системы основан на параллельном подключении отопительных приборов к двум независимым трубопроводом. Один из них служит для подачи горячего теплоносителя в устройства нагрева (радиаторы, конвекторы, регистры и т.д.), второй – для возврата остывшего теплоносителя в котел – для нагрева.

Прямой и обратный трубопроводы выполняют роль коллекторов, давление воды по длине изменяется незначительно. Это позволяет поддерживать во всех точках системы отопления примерно одинаковое давление.

Равнозначное давление во всех приборах нагрева позволяет легко регулировать температуру на отдельных приборах, в помещениях. Установка терморегулирующей арматуры, термоголовок, датчиков температуры дает возможность полностью автоматизировать процесс регулирования температуры.

Поддержание одинаковых гидравлических характеристик также осуществляется изменением диаметра труб по протяженности – в тупиковых ветвях системы. Проходное сечение уменьшается постепенно от первого к последнему радиатору – такая конфигурация двухтрубной схемы называется тупиковой. Кроме нее существует еще одна разновидность схемы – попутная (или  петля Тихельмана ).

Виды двухтрубной системы отопления

Основные виды двухтрубной схемы отопления

Тупиковая схема двухтрубной системы является более популярной, чем петля Тихельмана. На ее сооружение обычно требуется меньшее количество материала.

Как сказано выше, основной принцип устройства тупиковой системы – постепенное снижение диаметров прямого и возвратного трубопроводов по длине ветки, от первого к последнему отопительному прибору.

Регулировка температуры осуществляется регулирующей арматурой. Стоит отметить, что при монтаже любого типа водяной системы отопления на каждый элемент нагрева следует устанавливать запорно-регулирующую арматуру. Это необходимо для отключения радиатора или иного нагревательного прибора для профилактики (промывки) или ремонта. При отключении любого прибора в двухтрубной сети система продолжает работать – это является весомым достоинством описываемой схемы.

Алгоритм регулировки заключается в следующем. На первом радиаторе регулирующая арматура закрывается максимально, оставляют небольшой проток теплоносителя. На каждом последующем приборе вентиль (или кран) приоткрывают немного больше. Такая ступенчатая регулировка позволяет выровнять давление по длине контура и настроить требуемые расходы теплоносителя (и соответственно – температуру).

Небольшим недостатком тупикового построения двухтрубной схемы является то, что при значительном открытии регулирующей арматуры на первом или втором радиаторе они могут заработать в режиме байпаса. Такая ситуация случается редко и вызвана обычно неверным выбором диаметров трубопроводов.

Более выгодной в гидравлическом плане является попутная схема, также известная под названием петли Тихельмана. Здесь прямой и обратный трубопроводы имеют одинаковый диаметр, подключаются к радиаторам с разных направлений. Это позволяет практически выровнять давление теплоносителя во всех приборах отопления без серьезной корректировки регулирующими устройствами – вентилями или кранами.

На монтаж линии по схеме Тихельмана требуется больше трубопровода, чем на сборку тупиковой ветви. Применение той или иной схемы обосновывается обычно строительными параметрами отапливаемого здания – размерами и взаимным расположением помещений.

Двухтрубная система позволяет монтировать на одну линию большее количество радиаторов, чем однотрубный аналог. Причем петля Тихельмана может качественно работать с большим числом элементов нагрева, чем тупиковая конфигурация за счет своего гидравлического строения.

Две основные разновидности двухтрубной системы – тупиковая и попутная – служат базовыми элементами. Общее же устройство всего комплекса отопления имеет следующие конструктивные решения:

  1. Подключение веток системы к вертикальным стоякам при количестве этажей более 1;
  2. Врезка веток системы в горизонтальные лежаки, размещаемые в нижней или верхней части здания;
  3. Подключение тупиковых ветвей или попутных схем Тихельмана к распределительным коллекторам;
  4. Сооружение двухтрубной системы с естественной циркуляцией.

Обязательным условием для подключения тупиковых или попутных веток к стоякам и лежакам является установка в месте присоединения балансировочных вентилей. Они необходимы для общей гидравлической настройки всей системы отопления.

Стоит отметить, что двухтрубная схема применяется в основном в системах закрытого типа с принудительной циркуляцией. Сооружение открытой системы с естественной циркуляцией чаще всего требует балансировки – установки запорно-регулирующей арматуры.

Схема двухтрубной системы с естественной циркуляцией теплоносителя

Для представленной схемы обязательным техническим решением будет установка крана и ограничение подачи в первый радиатор, иначе теплоноситель будет проходить по кратчайшему пути. При этом последующие радиаторы будут получать недостаточное количество тепла.

Установка крана или вентиля, имеющего определенное гидравлическое сопротивление, может внести дисбаланс в гравитационное движение теплоносителя. Поэтому лучшим решением для организации естественной циркуляции является однотрубная схема, выполняемая обычно в этом случае без байпасов.

Двухтрубная схема системы отопления – самая популярная конфигурация водяного радиаторного обогрева помещений. Благодаря своим достоинствам – маневренности, простоте балансировки, независимости приборов – она по праву занимает лидирующие позиции в проектных решениях комплексов отопления.

(Просмотров 5 217 , 1 сегодня)

Рекомендуем прочитать:

Виды котлов отопления

Регистры водяного отопления

Газовый котел для отопления частного дома

Обвязка теплоаккумулятора в системе отопления

Обвязка отопления

Американка для радиатора отопления

Верхняя и нижняя разводка

Верхняя разводка отопительной системы заключается в том, что труба будет проходить под потолком, а к радиаторам будут спускаться дополнительные отводы. Обратная подача будет проходить вдоль пола.

Плюсы данного способа состоят в легкости создания естественного движения воды в системе. Перепад высот создаст достаточную силу потока, вам лишь останется создать достаточный уклон и угол. Но данная система все меньше стала пользоваться спросом, так как пользователям не нравится большое скопление труб.

Нижняя разводка труб заключается в подаче отопления снизу. При этом труба подачи должна находиться несколько выше обратки. Ее можно провести в подвальном помещении или даже между чистовым и черновым полом.

В этом случае циркуляция в системе будет принудительная

Поэтому и расположение радиаторов совсем не важно, что не скажешь про верхнюю разводку (в этом случае котел углубляют). Выбирая нижнюю разводку, у вас будет наименьшее количество выступающих труб и более эстетичный вид

Преимущества и недостатки установки двухтрубного отопления

К преимуществам можно отнести такие факторы:

  • возможность легко и удобно регулировать степень нагрева радиаторов в каждом отдельном помещении;
  • отапливание больших по площади объектов по сравнению с однотрубной системой;
  • обеспечение комфортности пребывания в помещении

Недостатками таких отопительных систем являются:

  • необходимость в удлиненном трубопроводе, а также в фасонных изделиях, крепежных соединениях, вентилях, элементах для крепления отопительных труб;
  • трудоемкие монтажные работы;
  • более высокая (по сравнению с однотрубными системами) стоимость материалов и производящихся работ

Виды отопления по способу разводки труб

Однотрубная

Такая система отопления предусматривает монтаж одной трубы, по которой теплоноситель и подается к радиаторам, и возвращается назад к котлу. В эту магистральную линию последовательно или параллельно подключаются радиаторы отопления, где происходит теплообмен.

Преимущество такой схемы – дешевизна. Вам понадобится минимальное количество труб и различной фурнитуры.

Но эффективной и удобной систему не назовешь, так как она имеет несколько существенных недостатков:

  • невозможно вручную или с помощью термоклапанов отрегулировать объем теплоносителя, попадающего в каждую батарею, поэтому установить нужную температуру в каждой отдельной комнате не получится;
  • количество тепловой энергии, передаваемой радиаторам, будет уменьшаться по мере отдаления батарей от котла, следовательно, самые дальние (нижние) комнаты будут отапливаться хуже.

Схема однотрубной системы отопления

Обойти некоторые ограничения описываемой системы можно путем установки байпаса – обводной трубы – соединяющей входной и выходной патрубки радиатора напрямую. В этом случае, открывая и закрывая запорную и регулирующую арматуру, можно не только установить комфортную температуру батареи, но и произвести (в случае необходимости) ее демонтаж и ремонт без остановки работы всей сети обогрева.

Двухтрубная вертикальная с нижней разводкой

Главное отличие однотрубной схемы разводки от двухтрубной является наличие двух трубопроводов: по первому к радиаторам подается горячий теплоноситель, по второму отводится остывшая вода и доставляется назад к котлу.

Благодаря такой схеме можно регулировать объем жидкости, поступающей в каждую батарею, и добиваться наиболее комфортной температуры в комнатах.

Двухтрубная система отопления с нижней разводкой

Один из вариантов – двухтрубная система, с вертикальными стояками и нижним расположением подающих труб.

Ее особенности состоят в следующем:

  1. По самому нижнему уровню системы от котла отопления прокладывают трубопроводы, подключенные к прибору отопления.
  2. От этих магистралей вверх пускают стояки, поднимающие теплоноситель в самую верхнюю точку системы и доставляющие его в радиаторы отопления на каждом этаже.
  3. Затем через другую трубу производится возврат остывшей жидкости для повторного цикла обогрева.

Минус подобного решения – опасность завоздушивания системы.

Необходимо предусмотреть устройства для удаления воздуха из труб и радиатора:

  • воздушную трубу, поднимающуюся к верхней точке системы;
  • расширительный бак открытого типа или мембранное устройство со специальным воздушным клапаном;
  • краны Маевского, монтируемые в верхней части каждой батареи.

Кран Маевского поможет избежать завоздушивания системы отопления

Двухтрубная вертикальная с верхней разводкой

В этом случае распределение жидкости происходит в самой верхней точке системы – на чердаке или под потолком верхнего этажа. Теплоноситель доставляется туда вертикальной трубой, после чего по горизонтальным трубопроводам перетекает в батареи.

Здесь также необходим расширительный бак, но лучше использовать именно герметичный, чтобы можно было увеличить давление воды, чем повысить эффективность обогрева.

Схема отопления с верхней разводкой

Двухтрубная горизонтальная

Этот тип распределения жидкости по трубам наиболее распространен в строительстве частных домов и дач. Особенность здесь в том, что для обеспечения перетока воды обязательно нужно ставить циркуляционный насос, так как добиться нужной скорости движения воды естественным способом не получится.

Лучевая схема разводки труб отопления

Трубы прокладываются по одной из нескольких схем:

  1. Тупиковая. Плюс этого метода в достаточно экономном расходовании труб. Минус – значительная протяженность системы, что затрудняет ее точную регулировку.
  2. Попутная. В такой системе длина отопительных контуров меньше, вследствие чего их легче отрегулировать. Однако, значительно увеличиваются расходы на покупку труб и монтажные работы.
  3. Коллекторная. В этом случае каждый радиатор с помощью труб подключается к двум гребенкам – подающей и отводящей. Наиболее эффективная сеть, но стоимость ее монтажа выше, чем всех остальных. Кроме того, нужно предусмотреть скрытую прокладку труб, так как эстетично проложить такое количество вдоль стен не получится.

Для чего нужна принудительная циркуляция

В естественных системах, чтобы носитель равномерно распределял тепло в батареях отопления, трубы монтируют с уклоном.  В одноэтажных частных домах такие условия соблюдать легко. При установке труб по большому периметру и на несколько этажей в системе могут возникать воздушные пробки. Кроме того, жидкость остывает и крайние радиаторы не получают энергии.

При воздушной пробке теплоноситель прекращает движение, что приведет к перегреву и преждевременному выходу из строя некоторых приборов нагревательного котла. Для устранения таких проблем и неисправностей необходимо применять циркуляционный насос. С его помощью можно сократить потери тепла и ускорить перемещение жидкости в системе.

Насос для принудительной циркуляции

Как подобрать оборудование

Один из важных моментов – подбор источника тепла по мощности и виду используемого энергоносителя:

  • на природном либо сжиженном газе;
  • на твердом топливе — дровах, угле, пеллетах;
  • на электричестве;
  • на жидком топливе – солярке, отработанном масле.

Мощность котельной установки рассчитывается стандартным образом: отапливаемая площадь жилища умножается на 0,1 для перевода в киловатты и на коэффициент запаса 1,3. То есть, для дома 100 м² нужен источник тепла мощностью 100 х 0,1 х 1,3 = 13 кВт.

Для закрытой системы отопления не принципиально, какой теплогенератор вы купите, поэтому подробно рассматривать данный вопрос мы не будем. Но вы сильно облегчите себе задачу, если приобретете настенный газовый котел, оборудованный собственным циркуляционным насосом и расширительным баком, что показан на фото. Для небольшого дома останется лишь подобрать трубы и отопительные приборы, о чем и пойдет речь далее.

Разновидности труб

Отопительную сеть частного дома можно смонтировать из таких труб:

  • ППР (полипропилен);
  • сшитый полиэтилен – PEX, PE-RT;
  • металлопластик;
  • варианты из металла: медь, сталь и гофрированная нержавейка.

Под выполнение самостоятельного монтажа с невысокими финансовыми затратами лучше брать полимерные трубы. Для сборки обжимных соединений из металлопластика и полиэтилена не потребуется специальных инструментов, а полипропилен придется паять (сварочный аппарат берется в аренду). Конечно, по стоимости материалу ППР нет равных, но из соображений надежности и долговечности мы рекомендуем использовать трубопроводы PEX из сшитого полиэтилена.

Медь и гофрированную нержавейку можно тоже монтировать на обжимных фитингах, но первая отличается высокой ценой, а вторая – значительным гидравлическим сопротивлением. Что касается черного металла, то он неудобен во всех отношениях – монтаж на сварке и подверженность коррозии отодвигают его на последнее место. Подробнее о выборе труб рассказывается в очередном видеоматериале:

Какие радиаторы лучше

Сейчас в торговой сети предлагаются отопительные приборы таких видов:

  • стальные панельные;
  • сделанные из сплава алюминия с кремнием (силумина);
  • то же, но с каркасом из стальных труб, название – биметаллические;
  • чугунные батареи – аналоги советских «гармошек» МС 140 и модели в стиле ретро.

Стальной панельный радиатор

С точки зрения экономии выгоднее покупать стальные батареи, отличающиеся демократичной ценой. Алюминиевые приборы дороже, но интенсивнее отдают тепло. Эти 2 разновидности наиболее востребованы для закрытых систем отопления частных домов.

Нагревательный прибор из алюминия

Биметаллические радиаторы предназначены для отопительных сетей с низкокачественным теплоносителем, поступающим с перепадами давления, что характерно для централизованного теплоснабжения многоквартирных домов. Покупать эти дорогостоящие изделия в загородный дом с автономным отоплением бессмысленно.

Чтобы подобрать отопительный прибор по мощности, сделайте простой расчет: указанную в паспорте теплоотдачу разделите на 1,5. Так вы узнаете реальную мощность радиатора, ведь в документации отражены характеристики для определенных условий эксплуатации, не совпадающих с действительностью.

Насос и расширительный бак

В закрытых отопительных системах частных жилищ обычно применяется 3 типа бытовых циркуляционных насосов, развивающих напор 4, 6 и 8 м водяного столба (это давление 0,4, 0,6 и 0,8 Бар соответственно). Мы предлагаем не углубляться в сложные гидравлические расчеты, а подобрать насосный агрегат по следующим признакам:

  1. Для одно — и двухэтажного здания площадью до 200 м² достаточно напора 4 м.
  2. В коттедж площадью 200—300 м² понадобится насос давлением 0,6 Бар (6 м).
  3. Циркуляцию в сети трехэтажного особняка на 400—500 м² обеспечит агрегат с напором 8 м водного столба.

Чтобы подобрать размер расширительного бака, вам следует вычислить объем воды во всей закрытой системе отопления вместе с котловым баком. Учитывая тот факт, что при нагреве с 10 до 90 °С вода расширяется примерно на 5%, вместительность бачка должна составлять 1/10 часть от общего количества теплоносителя.

Что делать, если дом большой по площади

  1. Для большого двухэтажного здания с большим числом раздельных помещений лучше всего подходит двухтрубная схема отопления. Она должна иметь верхний розлив и постоянную разводку радиаторов.
  2. Прямо от генератора тепла согретая вода течет вверх по подающей трубе. Она огибает здание по его чердаку либо по потолку верхнего этажа.
  3. Далее вода попадает в стояки, к ним подсоединены батареи. Они не размыкают полностью стояк. Каждый прибор оснащен регулировочным дросселем и перемычкой.
  4. Желательно установить отсекающий вентиль на второй ветке подводящего трубопровода. Кран для стравливания воздуха можно поставить лишь один и прикрутить его у расширительного бачка на верхнем участке контура.
  5. По второй (нижней) трубе, огибающей здание дом по подвалу либо полам первого этажа, вода течет обратно в котел.

То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов (например, насоса). Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете.

Повышение тепловой инерционности системы

Вы можете повысить своими руками тепловую инерционность обогревательной системы.

  1. Удобно сделать это, выбрав чуть большее сечение контурных труб, чем необходимо по проекту.
  2. Также можно заменить батареи из алюминия на чугунные аналоги. Они имеют расширенный внутренний объем секций, который увеличивает теплопроводность и теплоемкость материала. Существует мнение, что все чугунные батареи для систем отопления имеют некрасивый дизайн. Однако, это не так. Да, морально устаревшие их модели советских времен все еще выпускаются. Но помимо них рынок предлагает и современные аналоги. Например, красивые напольные радиаторы из кованого чугуна либо настенные батареи с плоскими эстетичными формами.
  1. Нередко мансардный либо второй этаж дома зимой нужен лишь время от времени, например, для размещения гостей. Тогда оптимальный вариант – применить отопительную схему с двумя генераторами тепла и отдельными однотрубными контурами для каждого этажа.
  2. В этом случае наверху котел будет эксплуатироваться большую часть времени в экономичном режиме, т.е. поддерживать режим температур около +5 градусов.

Состав и принцип работы системы

Все системы отопления частного дома с естественной циркуляцией теплоносителя рассчитаны на небольшие протяженности трубопроводов – не больше 25-35 м в одну сторону.

Состав системы отопления частного дома с естественной циркуляцией теплоносителя включает следующие элементы:

  • котел, как правило, твердотопливный;
  • трубопроводы: в зависимости от может быть один или два трубопровода – подающий и обратный;
  • отопительные радиаторы;
  • расширительный бачок.

На первом рисунке видна взаимосвязь всех перечисленных выше компонентов.

Изображение 2. Схема возникновения циркуляционного напора.

В котле сгорает топливо (дрова, брикет и так далее). По подающему трубопроводу нагретый теплоноситель доставляется до радиаторов. Здесь теплоноситель отдает часть своего тепла в окружающую среду. Посредством обратного трубопровода остывший теплоноситель попадает обратно в котел. Расширительный бачок нужен для непрерывной подачи теплоносителя в систему отопления.

Такой цикл повторяется постоянно. Теплоноситель двигается за счет создаваемого давления. Его создает расширительный бачок. Давление воды создается за счет атмосферного давления, так как расширительный бачок находится выше всех остальных элементов системы отопления частного дома. Именно по этой причине такие системы называются системами с естественной циркуляцией.

работают по такому же принципу, только в них существуют еще и вертикальные трубопроводы, которые называются стояками.

Вода течет по ним за счет давления, в образовании которого принимают участие сразу три фактора:

  • давление за счет расширительного бачка;
  • давление за счет расширения теплоносителя вследствие его нагревания;
  • давление за счет действия холодного, более тяжелого теплоносителя.

Вода, сильно нагреваясь от котла, поднимается по стояку, а потом вытесняется более тяжелой холодной водой. Дальше вода растекается по горизонтальному трубопроводу. Эти движения происходят только за счет указанных выше составляющих общего давления, то есть самотеком. Таким же образом вода поступает обратно.

Схема разводящего трубопровода горячей и холодной воды.

Кроме того, наклон трубопроводов способствует удалению воздушных подушек через расширительный бачок. Это происходит по той причине, что воздух легче воды, поэтому стремится попасть в самую верхнюю точку – расширительный бак.

Расширительный бак имеет и другое предназначение – забирать нагретую воду, объем которой при нагревании увеличивается, при остывании вода возвращается обратно.

Если говорить кратко, то принцип действия движения воды такой: вода поднимается по стояку вследствие нагревания, а также под воздействием давления. Циркуляция теплоносителя обуславливается разностью между двумя плотностями – нагретой и остывшей воды.

Несмотря на наличие давления, хоть и небольшого, движение воды не имеет большой скорости. Это связано с тем, что расходуется на преодоление сопротивления, которое возникает в результате трения воды о внутренние стенки труб. Особенно большое сопротивление теплоноситель испытывает в местах поворота трубы, в местах прохода через водопроводную арматуру и так далее.

В общем смысле скорость движения теплоносителя, то есть ее напор, зависит от многих факторов:

  • от разности двух высот – высоты центра котла и высоты центра отопительного радиатора. Чем больше эта разность, тем быстрее движется вода в системе отопления двухэтажного частного дома с естественной циркуляцией;
  • от разности плотностей холодной и горячей воды – чем выше температура, тем меньше ее плотность, а соответственно, и разность больше.

Классификация

Отличием открытой системы является открытый расширительный бак, его необходимость объясняется тем, что при нагреве объем воды увеличивается.

Отсюда следует, что в качестве теплоносителя можно использовать исключительно воду, так как испарения антифриза опасны для здоровья человека.

В закрытой системе расширительный бак закрыт, его функционал заключается в контроле скачков давления в системе.

При такой системе в качестве теплоносителя можно использовать не только воду, но и другие подходящие жидкости.

Обладает явными преимуществами – не требует постоянного контроля со стороны человека, а антифриз при низких температурах не замерзает.

Такая система удобна в загородных домах, в которых человек бывает не ежедневно, так как при отключении не выходит зимой из строя.

  • Наращивание радиаторов — пошаговое описание и советы как добавить секцию быстро и просто (145 фото + видео)

  • Как сделать отопление своими руками — схемы, проекты и особенности применения актуальных систем отопления (115 фото)

  • Подключение датчика температуры — схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схем и видео монтажа)

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
