Двухконтурные твердотопливные котлы: Преимущества и недостатки твердотопливных котлов и их строение

Рекомендации по выбору котла на твердом топливе

Среди многообразия вариантов твердотопливных котлов важно выбрать который будет лучше подходить под конкретные условия. Учитываются как параметры дома, так и окружающие условия

Используемое топливо

При выборе твердотопливного котла учитываются такие параметры:

  • стоимость;
  • КПД;
  • время работы одной загрузки;
  • распространённость в данной местности.

В твердотопливные пеллетные котлы топливо загружают до раза в месяц, в угольные — раз в несколько дней. Дровяные котлы работают от одной закладки не более суток.

Если есть возможность, лучше установить котёл для отопления, который требует меньше обслуживания. Но если без проблем и перебоев можно купить, например, только дрова, придётся остановить выбор на них.

Устройство конструкции

Автоматическая загрузка значительно упрощает процесс обогрева дома, но подобным твердотопливным котлам требуется электричество. Поэтому такой способ не подходит дачам, где с ним часто бывают перебои или выделенной мощности электричества с трудом хватает на другие нужды.

Из типов конструкции котлов лучше выбирать пиролизную или длительного горения. В них ресурсы расходуются эффективнее, то есть затраты снижаются.

Мощность

От этого параметра зависит, какой площади дом установленный твердотопливный котел сможет обогреть. Если её недостаточно, будет слишком холодно. Но и выбирать с большим запасом тоже не стоит.

Иначе в помещении будет слишком жарко. Кроме того, значительно увеличатся затраты на отопление.

Чтобы определить требующуюся мощность котла, подсчитывают теплопотери дома. Они зависят от его размеров, материалов и климата.

Но для приблизительного подсчёта достаточно знать общую площадь. 1кВт хватает на обогрев 10 кв. м. при высоте потолков около 2,5-2,7 метра.

Для учёта климатических условий применяются специальные коэффициенты. Получившееся значение умножают на:

  • 1,5-2 для северных районов;
  • 1-1,2 для средней полосы;
  • 0,7-0,9 для южных регионов.

Эти расчёты верны только для обогрева дома. Если планируется ещё и греть воду для бытовых нужд, мощность увеличивается ещё на 20—25%.

Габариты и вес прибора

От размеров твердотопливного котла зависит, какая топочная потребуется. Расстояние до стен должно быть не менее 20—25 см.

Больше пространства занимают пеллетные твердотопливные котлы с автоматической загрузкой. Их бункер по габаритам иногда превосходит само устройство.

В целом все твердотопливные отопительные котлы отличаются значительным весом. Поэтому их устанавливают на пол, а не вешают на стену.

Справка. Чугунные твердотопливные котлы тяжелее стальных. Зачастую для них требуется установка фундамента.

Количество контуров

Одноконтурные модели котлов выполняют только одну функцию — отопление дома. Для нагрева воды придётся применять другие технологии.

Фото 3. Одноконтурный котел на твердом топливе. Он подключается к системе отопления, по которой циркулирует теплоноситель.

В двухконтурном твердотопливном котле два выходных патрубка. К одному из них подсоединяется система радиаторов, а в другой выходит вода для бытовых нужд. Это удобнее — не понадобится второй прибор, но возрастёт расход ресурсов. А при поломке не будет ни тепла, ни горячей воды.

Дополнительные функции

В некоторых моделях твердотопливных котлов присутствует одна или несколько из таких функций:

  1. Варочная панель, позволяющая готовить пищу. Это особенно удобно для небольших домов.
  2. Автоматический розжиг дров.
  3. Датчик, отслеживающий уровень давления.
  4. Термоаккумулятор.

Аккумулятор тепла — бак, наполненный водой. Располагается на дымоходе или подключается отдельно. Во время топки вода в нём нагревается. Затем её используют для бытовых нужд или (реже) идёт на обогрев (после остывания «основной» жидкости в системе). Применение этой технологии делает работу оборудования более эффективной.

Классификация котлов длительного горения на твердом топливе

При выборе подходящего агрегата, стоит ознакомиться с существующими разновидностями отопительного оборудования данного типа. Котлы на твердом топливе длительного горения делятся на множество подвидов по различным критериям. Предлагаем ознакомиться с классификацией, которая позволит сделать правильный выбор.


Большой ассортимент создает трудности при выборе

По способу сжигания топлива

Современные котлы длительного горения реализуют два основных способа горения:

  • за счет пиролиза;
  • верхнего горения топлива.

В первом случае происходит генерация тепловой энергии, образующейся в результате горения. Во втором случае выгорание топлива происходит сверху вниз, благодаря чему удается добиться полного завершения процесса.


Способ сжигания топлива выбирается индивидуально

По материалу изготовления

Для изготовления твердотопливных котлов производители используют стали и чугун. Стальные модели адаптированы для работы на древесном топливе, так как его удельная теплота сгорания меньше аналогичного параметра у угля и торфа. Чугунные котлы с водяным контуром допускают использование топлива всех видов, но имеют один существенный недостаток: хрупкость при механическом воздействии и температурных колебаниях. Это предъявляет высокие требования к выполнению монтажных работ. Кроме того изделия из чугуна намного больше весят.

Учитывая данный факт, агрегаты, изготовленные из чугуна, хороший вариант для домов, в которых проживают постоянно, а стальные – для дачных строений. Однако следует учитывать, что при долгом простое часто начинаются коррозионные процессы, способные сократить срок службы агрегата.


Чугунные агрегаты способны прослужить дольше

По типу используемого топлива

При покупке любого отопительного прибора одним из важнейших факторов процессе выбора становится тип используемого топлива. Выбор может быть сделан в пользу котла длительного горения на:

  • угле;
  • древесине любого вида;
  • торфяных брикетах.

Каждый материал имеет свою температуру сгорания. Использовать следует тот вид топлива, который рекомендован производителем. Какой вариант окажется предпочтительным, зависит от месторасположения частного дома.

Если недалеко располагается деревоперерабатывающее предприятие, предпочтительным является твердотопливный котел для отопления частного дома, работающий на древесине. Здесь по доступной цене можно приобрести отходы производства, к которым относятся обрезки дерева, опилки, кора. Нередко кору и опилки прессуют для получения брикетов, пеллет и гранул, подходящих для агрегатов длительного горения.


Тип используемого топлива в агрегатах длительного горения может отличаться

По количеству контуров

Могут быть одно- и двухконтурными. Одноконтурные котлы твердотопливные длительного горения – для отопления. Второй вариант предназначен для отопления и подогрева воды. Покупка модели с водяным контуром обойдется дороже, зато при наличии такого оборудования можно отказаться от установки бойлера.


Двухконтурные подогреют воду

По мощности котла

Важный критерий, определяющий количество вырабатываемого тепла. Производители предлагают агрегаты различной мощности. Для помещений, у которых высота стен меньше 3 м, выбирает котел из расчета 1 кВт/м². Если требуется нагрев воды, требования к мощности агрегата возрастают.


Мощность агрегата зависит от площади здания

Для удобства наших читателей наша команда разработала специальный онлайн-калькулятор.

Калькулятор расчета необходимой мощности твердотопливного котла

По объему загрузочной камеры

В качестве критерия классификации выбирается соотношение объема топлива в одной закладке к мощности котла. Чем выше данный показатель, тем реже пополняются запасы топлива. Для стальных устройств данное соотношение в среднем равно 1,6÷2,6 л/кВт, для чугунных – 1,1÷1,4 л/кВт.


Объем камеры определяет возможности котла с водяным контуром

По коэффициенту полезного действия

Один из основных параметров. Характеризует, какое количество выработанного тепла будет направлено на обогрев дома. У некоторых моделей может достигать 90%. При одинаковой мощности котлы с разными КПД могут использоваться для отопления помещений различной площади.


Чем выше КПД, тем ниже затраты на эксплуатацию

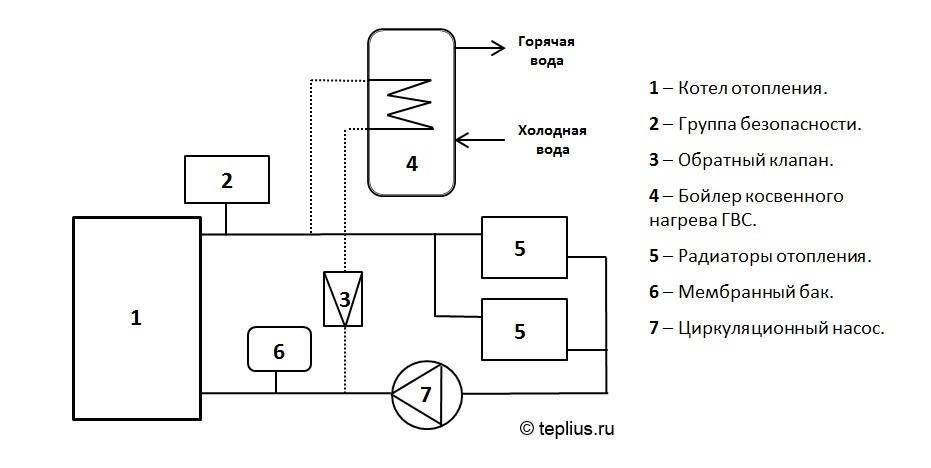

Как правильно выбрать схему подключения котла

Для того чтобы в доме было тепло, мало знать про то, какие есть схемы отопления с твердотопливным котлом. Мастера, которые не один год занимаются созданием систем отопления, дают следующие рекомендации:

  1. Создавая чертеж схемы отопления на твердотопливном котле, предварительно стоит ознакомиться с видами и принципами работы таких теплогенераторов. Это может быть нагреватель постоянного или длительного горения, пиролизный или пеллетный агрегат, буфер. У каждого из таких устройств есть свои критерии работы, которые для некоторых могут стать минусами, а для других плюсами.
  1. Чтобы получилась идеальная схема теплоснабжения, нужно суметь совместить функционирование котла с баком, так как этот элемент накапливает тепловую энергию. Это обосновано тем, что нагревающий воду элемент может менять свою температуру в диапазоне от 60 до 90 градусов. Постоянного показателя нет. Так как твердотопливные котлы являются инертными приборами, это выгодно их отличает от газовых, дизельных и электрических аналогов.
  2. Выбирая схему отопления нужно объективно оценивать риск перебоя с электроэнергией. Если в районе часто возникает отключение света, то система с водяным насосом, не только не окупит себя, но и быстро может выйти из строя. Поэтому тут лучше выбирать тип отопления с естественной циркуляцией.
  3. Выбирая обвязку, стоит заранее продумать предохранительные линии между котлом и баком. Их располагают в точках входных и выходных труб так, чтобы они были максимально близко к водонагревателю. Также для достижения максимального эффекта, нужно постараться, чтобы расстояние между котлом и расширительным баком было минимальным. Но тут уже нельзя монтировать предохранительные клапаны или краны.
  4. Если же была выбрана схема с насосом, то его устанавливают на возвратной трубе, максимально близко к теплогенератору. Таким образом, если даже и отключат свет и насос перестанет работать, то вода будет продолжать двигаться по контуру, то есть минимальное тепло сохранится. Устройство нужно монтировать по обводному пути. Только тогда будет возможность отключить его от сети (при необходимости), а сам обвод перекрыть посредством кранов.
  1. Есть такое понятие, как байпас. Это перемычки с кранами, которые размещают между линией подачи и обратной трубой. Такое обустройство способствует возврату «лишней» горячей воды, когда объем меняется посредством терморегулятора.
  2. В дымоходной трубе необходимо устанавливать клапан из нержавеющей стали. Так как в дыме есть влага, пусть и в небольших количествах, но именно она может спровоцировать разрушение внутренней части.

Обвязка – процесс, которому стоит уделить особое внимание. Поэтому проектируют и монтируют ее только в том случае, если есть полная уверенность в своих силах. Николай Авраменко, 51 год, г

Энергодар

Николай Авраменко, 51 год, г. Энергодар

Ознакомившись со статьей, я бы хотел внести свое примечание. Тут затрагивалась тема эксплуатационных характеристик твердотопливных котлов. Указывалось о том, что у них есть такая особенность, как высокая инерционность. Я бы хотел сказать, что данное явление не свойственно пеллетным котлам. Это обусловлено тем, что в таких устройствах есть горелка, которая получает древесные гранулы порционно. Поэтому, когда прекращается подача сырья, то и пламя сразу угасает. Хотя такие котлы стоят не так уж и дешево.

Антон Абрамов, 29 лет, г. Омск

В свое время я интересовался работой твердотопливных котлов, так как предлагали должность, связанную с этой сферой. Я бы хотел пару своих слов оставить о термостате и его регулирующей особенности. Нужно понимать, когда устанавливается определенная температура, например, в 85 градусов, хоть и прикрывается заслонка, но горение и тление то продолжается. Из-за этого вода еще нагревается на пару градусов, а уже потом установится точно. Поэтому не стоит термостат крутить туда-сюда, иначе, это может привести к поломке всей системы.

Никита Карпенко, 37 лет, г. Архангельск

Когда мы построили дом за городом, мы планировали там жить круглый год. Пришло время, что дело дошло до отопления, и я остановился на системе закрытого типа с естественной циркуляцией. Во-первых, мне было достаточно легко ее создать своими руками, во-вторых, мы были уже немного ограничены в деньгах. Особых проблем у меня в монтаже не возникло, но когда пришли первые холода, я понял, что тепла на дом явно не хватает. Так в школе я неплохо дружил с физикой, то понял, что тепло «теряется» на участках, где трубы остались открытыми. Взяв рулон минеральной ваты, я обвернул все трубы, которые проходят на открытых участках. Буквально уже к концу первого дня, наша семья почувствовала значительное потепление в комнатах. Поэтому о таких моментах нужно помнить.

Увеличение КПД твердотопливного котла

Есть несколько способов позволяющих сделать работу котла продуктивной, независимо от вида топлива или габаритов. Следует принять к сведению простые советы:

  1. Для сохранения температуры газов, в дымоход устанавливают ёмкость с водой. Конечно, такая мера временная, придётся несколько раз доливать воду, так как она имеет свойство испаряться, но в особо морозные дни секрет пригодится как никогда.
  2. Трубы или змеевик теплообменника смогут отдавать тепло и быстрее нагреваться в том случае, если диаметр небольшой – до 3 см. Но и преуменьшать нельзя, иначе большие температуры способны вывести тонкий теплообменник из строя.
  3. После того как котёл прекратил гореть и угли превратились в ярко-красные, без прожилок синего пламени, задвижку дымохода можно прикрыть. Это избавит владельца от ночного бдения за агрегатом, и сохранит тепло до утра.
  4. Если двухконтурный твердотопливный котёл длительного горения, цена которого невысока, не предполагает в своей комплектации встроенного термометра для носителя, его следует приобрести и смонтировать самостоятельно – данные помогут настроить агрегат под экономичные оптимальные параметры.

Соблюдая эти рекомендации, добиться увеличения КПД несложно. Даже если агрегат небольшой или ограничен в функциях.

Станислав Загребин

Автор публикаций на 1Drevo.ru с темами: Мансардные окна | Размер бани | Клееный брус | Дом из оцилиндровки | Баня из оцилиндровки | Оцилиндрованный брус | Пиролизный котел | Электроотопление | Баня с верандой | Отделка калиброванного бруса | Финский коттедж | Дома от производителя | Наружное утепление дома | Каркасный дом и др.

Данная публикация была вам полезна?

Общий бал: 10Проголосовало: 1

Отличия отопления одно- и двухэтажного частного дома

Двухконтурный газовый котёл для отопления частного дома

Рекомендуем! — Энциклопедия Деревянные Дома — NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Рекомендуем еще записи по данной теме:

Альтернативное отопление дома: отопление дома без газа и электрокотла Расход дров на отопление дома: как можно сэкономить

Двухконтурные газовые котлы для отопления частного дома

Открытая система отопления с принудительной или естественной циркуляцией

Одноконтурные котлы отопления электрические

Как сделать вентиляцию на кухне и в санузле дома из бруса

Подключение аварийных систем

Элементы аварийных систем в схеме обвязки используются в целях:

  • защиты от повышения максимального рабочего давления в системе;
  • защиты от превышения максимально допустимой выходной температуры теплоносителя, перегрева котла и элементов системы отопления;
  • предотвращения образования конденсата в котле вследствие большого перепада температур теплоносителя на входе и выходе устройства.

Предохранительный клапан

Защита котла и элементов системы при превышении рабочего давления теплонесущей жидкости обеспечивается предохранительным клапаном, устанавливаемом на подающей линии при выходе из котла. Такой клапан может входить в группу безопасности котла, которая встраивается в сам котел или подключается отдельно.

Как работает предохранительный клапан

К патрубку сброса давления клапана подсоединяется сливной шланг. При срабатывании клапана лишняя теплонесущая жидкость из системы через шланг сливается в канализацию.

Аварийный теплообменник

Авариный теплообменник нужен для защиты котла и элементов системы от перегрева.

Перегрев оборудования может произойти в двух случаях:

  1. при превышении вырабатываемой котлом мощности свыше необходимой для потребителей тепла;
  2. при прекращения работы циркуляционного насоса вследствие его поломки или отключения электричества.

Теплообменник состоит из охлаждающего модуля и термоклапана с выносным тепловым датчиком, настроенным на определенную температуру. Устанавливаться они могут внутри самого котла или отдельно на линии подачи теплоносителя в систему отопления.

Как работает теплообменник

При превышении допустимой температуры по сигналу теплового датчика срабатывает термоклапан.

Он подает холодную воду от магистрали водоснабжения в модуль охлаждения, в котором происходит отбор лишнего тепла от теплоносителя. Из модуля охлаждения отобравшая тепло вода поступает в канализацию.

Дополнительный контур

Защита котла от перегрева в системах с принудительной циркуляцией может быть также обеспечена с помощью дополнительного контура с естественной циркуляцией, к которому подключается накопительная емкость для ГВС.

Обвязка котла с дополнительным контуром

При нормальной работе системы давление, создаваемое циркуляционным насосом в основном контуре, запирает дополнительный контур при помощи обратного клапана, не давая циркулировать в нем теплонесущей жидкости.

При выключении по какой-либо причине насоса прекращается принудительная циркуляция теплоносителя в основном контуре и начинается естественная циркуляция в дополнительном контуре. За счет этого происходит охлаждение теплонесущей жидкости в системе до необходимой температуры.

Термостатический смеситель

Поддерживание минимально необходимой температуры на входе в котел, чтобы предотвратить образование в нем конденсата, обеспечивается термостатическим смесителем.

Устройство устанавливается на обратном трубопроводе и подключается к подающей линии при помощи перемычки (байпаса).

Установка термостатического смесителя

При низкой температуре теплоносителя в обратной линии термосмеситель открывается и подмешивает в нее горячую жидкость. После достижения нужной температуры термосмеситель закрывается и перестает подавать через байпас в обратку горячий теплоноситель.

Эту схему можно использовать в системах с любым видом циркуляции.

Можно ли сделать твердотопливный котел своими руками из подручных средств?

Как увеличить производительность

Приобретая и монтируя твердотопливный котлоагрегат рачительный собственник думает о том, как увеличить срок его эксплуатации. И это правильно, поскольку в его такого агрегата существует ряд приемов, придерживаясь каких можно получить максимальный КПД.

Первый совет, который дают специалисты, чтобы увеличить производительность необходимо профессионально выбрать вид топлива. Второй совет, тоже относится к топливу, оно должно быть хорошего качества, к примеру, нельзя бросать в топку сырые дрова или уголь. Третий совет, необходимо максимально оптимизировать систему отопления в доме, применив современные варианты, например, с коллекторной разводкой теплоносителя. Четвертый совет — выполнить надежную теплоизоляцию в доме.

Если все советы владельцем будут выполнены, то твердотопливный котел вполне сможет конкурировать с газовыми и электрическими агрегатами.

Лучшие известные производители и модели: характеристики и цены

Каракан 16ТПЭВ 3 16кВт

Популярный в сельской местности двухконтурный котел, использующий любое твердое топливо. Прежде всего приобрел популярность благодаря глубокой топке, позволяющей использовать дрова длиной до 50 см и варочной поверхности. Для котлов классического горения имеет достаточный КПД 75%, горячей воды производит 250 л/час. Подготовка санитарной горячей воды осуществляется с помощью встроенного ТЭНа мощностью 9 кВт. При работе на отопление котел абсолютно энергонезависимый, с механическим управлением посредством терморегулятора. Масса агрегата составляет 120 кг.

Стоимость: 25 000-27 000 руб.

Dragon Tа-15 Гв

Один из лучших двухконтурных твердотопливных котлов для отопления частного дома. Более совершенный, эффективный, практичный и удобный в обслуживании, но и гораздо более дорогой котел. КПД достигает 88%, достичь его позволило устройство топочной камеры с более долгим отводом газов, за счет чего теплообменником аккумулируется больше тепла. Также из особенностей стоит отметить немалый объем топки – 60 л, производитель заявляет о 6-10 часах горения одной закладки. На практике это действительно так, но при использовании в качестве топлива угля с низкой зольностью.

Конструкцией дверцы предусмотрена доустановка жидкотопливной горелки, однако делать мы это советуем лишь в крайнем случае: эффективность сжигания газа, дизельного топлива или отработки в большой камере сгорания твердотопливного котла будет крайне низкой. Владельцы также отмечают чугунную колосниковую решетку. Недостатком является лишь крайне высокая цена.

Стоимость: 53 500-62 000 руб.

Wirbel ЕСО СКB 20

Разработка Австрии, производство обычно в РФ. Еще более совершенная модель со сложным отводом газов, за счет чего аккумулируется больше тепла. Основным серьезным отличием является организация второго контура посредством встроенного в основной контур накопительного бойлера на 65 и более литров, что позволяет всегда иметь в запасе определенный запас горячей воды, но снижает эффективность, если котел используется лишь для отопления дома. Также стоит отметить надежность теплообменника из толстой 5 мм печной стали, на практике других моделей такие теплообменники служат более 15-17 лет.

Единственными недостатками являются высокая цена и низкая распространенность, котел довольно сложно найти в продаже на территории РФ.

Стоимость: 63 000-66 000 руб.

Траян Т-15-2КТ

Котел полностью российского производства, отличается лишь большой топочной камерой на 80 л, в которую помещаются поленья до 55 см, что крайне практично. При этом имеет крайне компактные размеры. В остальном он не столь эффективный и технологичный как упомянутые выше модели, проигрывает аналогам по совокупности параметров. Несмотря на существующий спрос и распространенность модели, на наш взгляд, цены на нее завышены.

Стоимость: 47 000-58 000 руб.

Рейтинг в интернете относителен, но сравнение характеристик и цен дает представление о моделях и производителях.

Двухконтурные твердотопливные котлы для отопления частного дома

Двухконтурные твердотопливные котлы для отопления частного дома:

Для владельцев частных домов вопрос об обустройстве системы отопления и горячего водоснабжения является достаточно актуальным. От его решения напрямую зависит комфорт и удобство проживания. Поскольку далеко не всегда имеется возможность подключиться к центральной сети теплоснабжения, то приходится применять один из возможных способов отопления жилища. Двухконтурные твердотопливные котлы отопления частного дома являются наиболее экономичными в плане стоимости расходуемого топлива. Благодаря этому они являются наиболее востребованными на рынке нагревательных приборов. Принцип действия

Прежде чем купить отопительное оборудование, важно разобраться в его характерных особенностях и принципе действия. В основе двухконтурного агрегата лежат два теплообменника

Один из них отвечает за обеспечение комфортной температуры в жилом или производственном помещении, другой – за нагрев воды. Твердотопливные котлы отличаются друг от друга принципом сгорания энергоносителя. Выделяют два основных вида:

  • Пиролизное отопительное оборудование. Внутри таких котлов расположены 2 камеры. В одну из них закладывается топливо. Образуемые продукты сгорания поступают в соседнюю камеру, где смешиваются с принудительно подаваемым кислородом. Получившаяся смесь сгорает повторно и выделяет тепло. За счет реализованной технологии КПД оборудования удалось значительно повысить. Змеевики в данном случае расположены горизонтально над камерами сгорания.
  • Агрегаты верхнего сгорания. В таких моделях имеется одна топка, в которой горелка может опускаться. Сжигание энергоносителя осуществляется строго сверху-вниз. Это позволяет более экономично использовать топливо, за счет увеличения времени его полного сгорания. Змеевики окружают камеру сгорания, что позволяет получить на выходе одинаковый КПД для обеих установок.

Как правильно выбрать двухконтурный твердотопливный котел для отопления частного дома Свой выбор стоит делать, основываясь на следующих параметрах:

  • Автоматика. Ее наличие повышает комфорт и безопасность при эксплуатации оборудования. Но цена на котлы с многочисленными датчиками, полностью контролирующими, процесс горения и работу котла, не отличается демократичностью.
  • Надежность. Стоит покупать только качественное оборудование. Оно имеет продолжительный срок службы, без гарантийного обслуживания.
  • Особенности обслуживания и контроля агрегатов. Модели, которые оснащены опцией установки необходимой температуры, являются более удобными и практичными. Они позволяют более экономично расходовать топливо, в качестве которого могут использоваться дрова, паллеты, уголь, опилки, пиролизные блоки.

В нашем магазине представлены различные модели двухконтурных твердотопливных котлов. Вы можете купить оборудование по оптимальным ценам, отличающимися демократичностью.
