Двухконтурные котлы на твердом топливе

Водяной контур – что это и зачем нужен

Водяной контур – это известная всем система отопления с помощью радиаторов. Она необходима в домах с не очень удачной планировкой, уменьшает теплопотери от окна, равномерно греет помещение.

Традиционные котлы без водяного контура обогревают локализовано, и, если в доме помещений, не соприкасающихся с котельной, больше двух, водяной контур просто необходим, ведь в его отсутствие удаленные комнаты не будут достаточно прогреваться.

Теплопотери в них будут весьма высоки, а температуры нередко не достигают даже оптимальных для проживания и длительного нахождения.

Кроме того, в домах с печным отоплением нередко промерзают углы. Водяной контур позволит избежать подобной проблемы.

Твердотопливные котлы с подачей в топку вторичного воздуха

 (Псевдо пиролизные котлы)

В обычных котлах с природным процессом горения, в целях регулирования мощности сокращают подачу воздуха в топку. Недостаток воздуха для горения, как и в пиролизных котлах, вызывает появление в отходящих газах горючих газов, которые бесполезно улетают в трубу. Увеличивается расход топлива, а КПД котла уменьшается.

В твердотопливном котле с подачей в топку вторичного воздуха происходит обычный природный процесс горения топлива — горит сразу вся закладка дров. Подача вторичного воздуха в верхнюю часть топки способствует сжиганию горючих газов, которые появляются при ограничении подачи воздуха в топку. Канал подачи вторичного воздуха в верхней дверце показан синей стрелкой.

Для повышения экономичности обычных твердотопливных котлов, производители придумали в верхнюю часть топки дополнительно подавать вторичный воздух, и горючие газы сгорают в топке.

У таких котлов увеличивается КПД, но продолжительность горения загрузки топлива и другие параметры остаются как у традиционных котлов.

Однако, некоторые производители и продавцы называют такие котлы тоже пиролизными. Такой маркетинговый ход — дешевые пиролизные котлы, налетай покупай. Как говорят, не обманешь — не продашь.

В настоящих пиролизных котлах увеличение длительности горения обусловлено тем, что процесс горения происходит только в нижнем слое закладки дров. Для того, чтобы не горела вся закладка топлива, тяга в топке направлена вниз или в сторону от зоны горения. Дрова тлеют, а большая часть тепла выделяется в результате сгорания газов.

В традиционных котлах с подачей в топку вторичного воздуха, горение газа лишь незначительно увеличивает поступление тепла, и только в тот период, когда ограничивают мощность котла, прикрывая подачу воздуха. Основное количество выделяемого тепла обеспечивает естественный процесс горения дров. Тяга в  топке котла направлена вверх, поэтому горит вся закладка топлива.

В продаже встречаются котлы (российские, китайские …) с бутафорской системой подачи вторичного воздуха в топку. При покупке котла вам покажут детали системы, расскажут как она работает, но на практике эффекта не будет, так как не выполнены другие условия сгорания газа.

Насторожитесь, если продавец утверждает, что в его «пиролизном» котле можно сжигать другое топливо, кроме дров, а дожиг газа в топке работает на дровах с высокой влажностью. Из влажного топлива выделяется много водяного пара, который снижает концентрацию и температуру отходящих газов и газы не горят.

В видеоролике пример недобросовестной рекламы псевдо пиролизного котла, как пиролизного.

Твердотопливный котел естественного горения с подачей в топку вторичного воздуха.

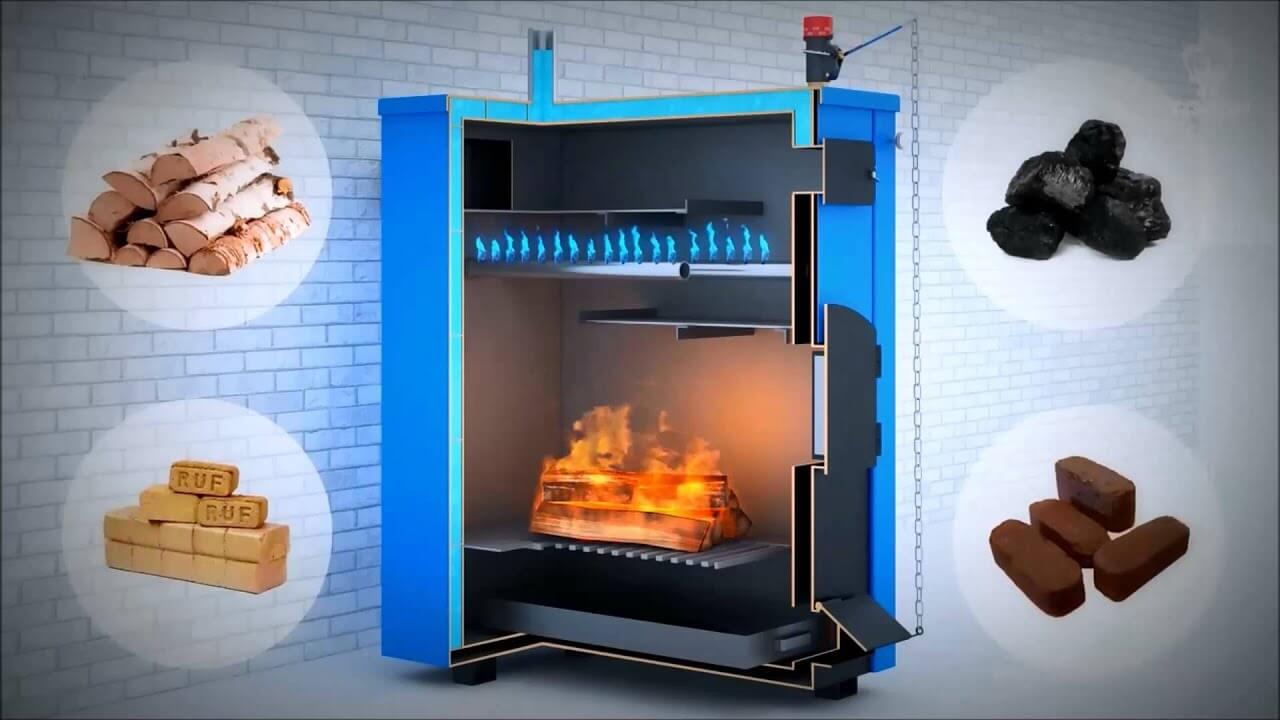

Конструкция и принцип работы

Твердотопливный котел — энергетический устройство, напольного размещения, цилиндрической либо прямоугольной формой. Предназначается для производства тепловой энергии на нужды отопления и ГВС, путем сжигания твердых видов топлива: уголь, дрова, брикеты, пеллеты и других энергетических отходов промышленного производства.

Практически все твердотопливные агрегаты имеют равную базовую конструкцию, которая отличается только размерами и конфигурацией некоторых функциональных узлов. Обычно конструкции такого отопителя состоят:

1. Топочная камера с дверкой для загрузки топлива.
2. Колосниковая решетка, для удержания горящего топлива.
3. Зольная камера со створкой, для сбора твердых остатков горения.
4. Водяная рубашка или подогреватель для контура отопления и ГВС.
5. Дымоотвод с заслонкой.
6. Автоматический блок управления и защиты.
7. Патрубки на подаче и обратке теплоносителя для обвязки с внутридомовой системой отопления.

Для пиролизных котлов, которые работают на минимальном количестве дутьевого воздуха, потребуется дополнительная камера для сжигания пиролизного газа. Имеются также конструкционные отличия для котлов длительного горения, в которых сжигание происходит сверху вниз.

Основной принцип функционирования отопительного агрегата:

1. Загрузка топлива в топку в ручном или автоматическом режиме.
2. Процесс розжига топлива в ручном или автоматическом режиме;
3. Процесс горения и передача тепловой энергии водяному теплоносителю в контуре отопления или ГВС.
4. Вывод отработанных дымовых газов через дымоотводящую систему в атмосферу с применением естественной или принудительной циркуляции движения газов.
5. Циркуляция теплоносителя по внутридомовой системе отопления с помощью принудительной или естественной циркуляции движения теплоносителя.

Отопительные твердотопливные котлы на дровах длительного горения в верхнем слое

В твердотопливном котле длительного горения в верхнем слое горит тольковерхний слой закладки дров.

Топливо в котле верхнего горения уложено толстым слоем в высокой топке и горит (тлеет) сверху вниз, как свеча. Время горения одной загрузки дров в минимальном режиме достигает 30 часов. Котел работает с высоким КПД до 90% во всем диапазоне регулирования мощности. Мощность котла регулируется в широком диапазоне от 10-100%.

В котлах отсутствуют сложные электронные системы управления и контроля. При работе на дровах не требуется подключение к электросети.

Котлы верхнего горения менее дорогие, чем пиролизные. Требуют обязательного использования дров влажностью не более 20-30%. Не допускают дозагрузки топлива, работают только циклом: загрузка топлива — розжиг — горение — затухание — чистка котла.

Хорошо себя зарекомендовали котлы верхнего горения торговых марок Liepsnele, Stropuva и Candle.

Теплоноситель заполняет пространство между внутренней и наружной стенками на всю высоту цилиндрического корпуса котла.

Воздух для горения подается непосредственно в зону горения через телескопическую трубку поз.18 и воздухораспределитель поз.11. Постоянно горит только верхний слой топлива поз.12 толщиной 10-20 см. По мере сгорания топлива воздухораспределитель опускается вниз, вслед за топливом.

Загрузка топлива производится через дверцу поз.10. Отходящие газы отводятся в дымоход через патрубок поз.7. Подача воздуха регулируется клапаном поз.3, который управляется регулятором мощности поз.1. В камере поз.6 поступающий для горения воздух предварительно подогревается отходящими газами.

Товары для дома

⇆

Котел имеет электрический нагнетатель воздуха, который управляется электронной системой от термостата. В результате изменения количества воздуха, мощность котла в процессе горения меняется в зависимости от температуры теплоносителя.

Электронная система выводит на дисплей различные показатели для контроля режима работы котла. Котел имеет индикатор минимального количества топлива в топке и подает сигнал об этом хозяину. Конструкция котла предусматривает возможность дозагрузки топлива не останавливая процесс горения.

Производители оборудования выпускают универсальные комбинированные котлы, которые могут сжигать топливо в двух режимах — с подачей воздуха или снизу, или сверху. Стоимость таких котлов естественно выше.

Выбор отопительного котла на твердом топливе

При постройке, ремонте дома – проектирование и расчет отопления одна из важнейших задач.

Необходимо учесть множество факторов, таких как: климат региона, утепление здания, синергетическую зависимость от коммунальных предприятий, тип системы отопления, вид и доступность топлива.

В этой статье мы постараемся очень кратко, тезисно, не сильно углубляясь в техническую часть рассказать о варианте отопления твердотопливным оборудованием, о типах твердотопливных котлов и о ассортименте.

Подсчет силы действия твердотопливных котлов

Величина может зависеть от общего объема здания, которое собираются отапливать.

Нужная для отопления мощность зависит от нескольких факторов: площадь здания, теплоизоляция и наивысшая высота здания. Рассчитать мощность можно по специальной формуле.

Допустим нужен для здания площадью 150 кв.м, с хорошей теплоизоляцией, потолки 2,5 м. Хорошая теплоизоляция коэффициент в 40, плохая – 60.

150х40х2,5=15 000 Вт (15 кВт)

На чем работают твердотопливные котлы?

Топливо бывает разным. Это могут быть: торф, антрацит, бурый уголь, кокс, топливные брикеты, дрова, и т.д. Срок работы зависит от используемого материала для горения. У них разная калорийность. Следует применять топливо, указанное основным. Теплообменник проработает долго.

Полезный размер камеры для загрузки топлива

Критерий показывает, с какой частотой нужно подходить с целью пополнения запаса горючего. Чем больше показатель – тем лучше. Больше загрузочная камера у котлов с верхней загрузкой топлива. Когда оно загружается через дверцу спереди, расположение равномерным слоем займет много времени и сил.

Камера для загрузки котлов бывает разной:

• Всего выполняется 2 этапа. Первое горение (в камере искусственно делается недостаток кислорода, как следствие создается синтез газ), второе горение – синтез газ догорает во второй камере. Лучше использовать древесину твердых пород – это основное топливо. Топливо сгорает на протяжении от 6 до 10 часов. КПД до 90%.
• В качестве горючего используют гранулированную и прессованную древесину или пиллеты. Они сами благодаря шнеку подсовывают в зону сгорания то топливо, которое у такого котла есть пневмоподача топлива, то его можно загружать один раз на весь сезон. Все автоматизировано.
• Подобные твердотопливные котлы выделяют тепло от 12 часов до 2х суток. Горение происходит с верха до самого низа. Топливо тлеет, а не горит.

Какой металл лучше для отопительного котла?

Какой материал лучше не знает никто. Производители делают разные теплообменники

Важно учитывать критерии твердотопливного котла и как он будет использоваться. Чугунный котел не теряет КПД от сажи на нем

Покрывается в ходе использования сухой ржавчиной химического возникновения. Минусом можно назвать то, что если холодная вода попадает на горячий чугунный теплообменник – он может треснуть. С резким перепадом температур лучше быть аккуратнее.

Стальной котел более гибкий и сможет перенести перепад температур. Сталь быстрее нагревается и быстрее остывает.

Если слишком частый перепад температур, то сталь может треснуть в местах сварки. Такой котел, к сожалению, придётся выбросить. В чугунном котле эту часть мастер может просто заменить.

Критерии выбора

Несмотря на большой ассортимент изготавливаемых моделей, подобрать для своего дома котел с контуром ГВС нетрудно. Необходимо учитывать несколько основных особенностей, которые связаны с работой и конфигурацией оборудования:

1. Наличие установленного ТЭНа — дополнительного обогревательного устройства в качестве запасного источника тепла. После сгорания топлива тепловой носитель со временем охлаждается. На обратку монтируется специальный датчик, фиксирующий изменения, он подключен к ТЭНу. После охлаждения жидкости ниже заданной температуры автоматически срабатывает включение ТЭНа, и поддерживается требуемый температурный показатель нагрева воды. Когда заново растапливается котел, нагревательный элемент автоматически выключается.
2. Вид теплообменника. Предлагается чугунное и стальное оборудование. Последний вариант дешевле примерно в два раза, имеет незначительную массу и хорошую стойкость к разнице температур на подающем и обратном контуре теплоносителя. К минусам относится относительно небольшое время эксплуатации, не более 20 лет. Минимальное время работы чугунного оборудования составляет 50 лет. Чугунные модели характеризуются высокими теплотехническими показателями, в отличие от стальных устройств.

Правила расчета мощности

Расчет традиционного одноконтурного оборудования производится по формуле 1 кВт = 10 м². Вычисления позволяют подобрать примерное значение мощности и могут использоваться для комнат с высотой не больше 2,8 м. Котел с контуром для ГВС должен рассчитываться с учетом затрат на нагрев воды.

Для дома площадью 150 м² расчет производится так:

1. Только для отопительной системы требуется котел мощностью 15 кВт.
2. Для обогрева ГВС требуется дополнительная мощность, которая равняется 50% от общего КПД котла.
3. Для дома на 150 м² необходим котел мощностью 22−25 кВт. Округление в показателях производят в бо́льшую сторону. Если у компании-изготовителя нет 22 кВт котлов, то нужно выбрать устройство на 25 кВт.
4. Установленный ТЭН не применяется в качестве главного источника отопления и используется лишь для периодической эксплуатации.

Точные подсчеты с учетом вероятных тепловых потерь производят с помощью специального калькулятора.

Насколько оправдан двухконтурный твердотопливный котел в частном доме

Выезд на ПМЖ из города на природу в частный дом неизбежно поставит перед современным человеком две крайне важных проблемы: надежное и комфортное отопление и достаточное количество горячей воды. Не редко в отопление добавляется еще один контур – теплый пол. Можно организовать все три контура: отопление, ГВС и теплый пол полностью автономно друг от друга, но оборудование с управлением и обвязкой могут занять значительную часть жизненного пространства и уменьшит надежность системы, не говоря уже о большей стоимости и расходах на монтаж.

Решить эти проблемы может двухконтурный дровяной котел. Для желающих обрести независимость от дорогого газа и сократить электропотребление на рынке существует множество двухконтурных твердотопливных котлов. Несмотря на то, что они дороже одноконтурных (иногда цена выше на 30%), это наиболее бюджетный способ организации горячего водоснабжения. Правильный выбор котла позволит создать простую, надежную, а при доступности недорогого топлива, экономически выгодную систему.

Использование двухконтурных твердотопливных котлов предоставляет следующие возможности:

• полная независимость от газификации и электросетей (в случае, если котлоагрегат энергонезависим или используются альтернативные источники электричества);
• реальная экономичность за счет относительно высокого КПД и использования доступного недорогого топлива (древесина и ее отходы, уголь, торф).
• простота обслуживания, особенно у недорогих систем без автоматической подачи топлива;
• надежность и долгосрочное использование при правильной установке и эксплуатации.

Слева – двухконтурный твердотопливный котел. Справа – одноконтурный с бойлером косвенного нагрева. В первом случае существенная экономия не только на оборудовании, но и на обвязке, существенная экономия пространства. Но есть и немало недостатков систем, использующих твёрдотопливные котлы:

• необходимость складировать топливо в запас без намокания и предусмотреть дополнительные метры в котельной для загрузки;
• необходимость у недорогих котлов загружать топливо вручную. Автоматическая загрузка, позволяющая работать котлу несколько суток, – редкая и дорогая опция, снижающая надежность системы;
• внимательное отношение к качеству горючего требует времени;
• регулярная уборка золы, чистка нагара и осмотр дымохода.

Твердотопливные котлы

дроваугольпеллетыгаз

Устройство и принцип работы

Конструкция традиционного двухконтурного котла, работающего на твёрдом топливе, включает в себя камеру сгорания и теплообменник, греющий воду в двух отсеках: из одного теплоноситель поступает на радиаторы отопления, а из другого – в систему ГВС, откуда вода разбирается на бытовые нужды.
При выборе лучше отдавать предпочтение моделям со встроенным накопительным баком. В противном случае, при отсутствии аккумулирующей ёмкости, вода не будет одинаково горячей во всех точках потребления, что не очень удобно.
Ещё один существенный недостаток твердотопливных агрегатов — необходимость выделять специальное место для хранения угля или пеллет.
 В зависимости от устройства камеры сгорания котлы делятся на несколько категорий.Твердотопливный котел с ручной подачей топлива

Обычные котлы

В таких устройствах топливо сгорает не до конца – образуется большое количество золы и сажи. По этой причине для поддержания необходимой температуры требуется большое количество угля или дров: закладывать топливо приходится не менее 4-х раз в течение суток.
Коэффициент полезного действия (КПД) у традиционных котлов не очень высокий — до 70%, поэтому сэкономить на горючем не получится. Но зато данное оборудование отличается сравнительно небольшой ценой.


Из чего состоит теплообменник котла

Именно на этих устройствах и следует остановиться более подробно:

1. Чугунные агрегаты отличаются высокой производительностью работы в том случае, если они работают на угольном топливе, так как использование дров может негативно сказаться на мощности оборудования.
   Главные достоинства изделий, выполненных из чугуна – это их доступная цена, универсальность используемого для работы топлива, а также возможность быстро и без проблем для всей системы выполнить их ремонт. Однако имеются у такой техники и недостатки, основные из которых – небольшой коэффициент эффективности (около 65 – 75%), необходимость регулярной чистки теплообменника, а также высокие показатели инертности.

Современный строительный рынок предлагает широкий ассортимент агрегатов с теплообменниками из стали, отличающихся друг от друга, как правило, следующими параметрами:

• толщина применяемого в конструкции металла;
• способ устройства теплообменника;
• коэффициент производительности;
• максимальное время работы на одной топливной загрузке.

На что обратить внимание при выборе твердотопливного котла

При подборе типа и модели установки следует одновременно учитывать несколько критериев.

Где будет использоваться

Важно рассчитать площадь отапливаемого помещения и оценить его теплоизоляционные свойства. Большая часть дровяных аппаратов не предусмотрена для настенного монтажа

Его придется устанавливать на пол. Твердотопливные котлы отличаются большими габаритами, поэтому не все модели можно монтировать в малых по площади помещениях.

Вид используемого топлива

Самая затратная статья эксплуатационных расходов – стоимость горючего

По этой причине при выборе типа отопительного агрегата следует обязательно принимать во внимание доступность горючих материалов в регионе, где планируется монтаж оборудования. Если поблизости есть угольные шахты, выгоднее приобрести аппарат, работающий на этом виде топлива

Выбор дровяных агрегатов будет оправдан при доступности древесины.

Мощность оборудования

Это главная его характеристика. Значение мощности выбирают в зависимости от площади частного дома или коттеджа. Двухконтурная установка должна справляться с обогревом помещения и подготовкой горячей воды.

Мощность оборудования является главной характеристикой.

Для расчета мощности следует придерживаться правила: на 1 кв. м площади помещения должно приходиться примерно 100 Вт. Еще 5-10% стоит прибавить, если планируется установка бойлера косвенного нагрева воды.

При этом использование котлов избыточной мощности часто не оправдано, т. к. ведет к удорожанию стоимости эксплуатации из-за повышенного расхода топлива.

Материал теплообменника

Важный критерий при подборе котла – материал, из которого изготовлен теплообменник. В бытовых моделях для этих целей используются чугун и сталь.

В первом случае они часто состоят из нескольких секций, число которых можно менять. Материал отличается высокой коррозионной стойкостью и невосприимчив к прогоранию. Его недостатки – большой вес и хрупкость. Чугун боится перепадов температуры, поэтому мыть печь следует только после ее полного остывания.

Теплообменники из стали изготавливаются в виде монолитной конструкции. Материал выдерживает температурные перепады. Его недостаток – меньшая устойчивость к коррозии и подверженность выгоранию металла в процессе эксплуатации.

КПД котла

Установки, предназначенные для монтажа в частных домах, имеют коэффициент полезного действия не менее 75%. Данный параметр всегда указывается производителем в описании модели котлов.

КПД котла составляет не менее 75%.

КПД зависит от вида используемого топлива и конструктивных особенностей аппарата. Так, пеллетные отличаются повышенной энергоэффективностью. Нередко КПД таких агрегатов достигает 90-95%.

При выборе котла обязательно следует учитывать этот параметр. Однако улучшение характеристики ведет за собой и повышение стоимости оборудования.

Частота загрузки топлива

В твердотопливных котлах чаще используется ручная загрузка дров. Автоматический режим предусмотрен в моделях, работающих на пеллетах. Чем чаще приходится загружать горючее в топку, тем менее удобен в эксплуатации котел. Типовые модели могут работать на 1 закладке 3-12 часов. Таким образом, загружать топливо потребуется 2-7 раз в сутки.

Зависимость от электроэнергии

Классические твердотопливные агрегаты способны функционировать в автономном режиме. В них отсутствуют электронные блоки управления и вентиляторы. Даже при отключении электричества энергонезависимые котлы продолжают исправно отапливать помещение. Недостатки таких агрегатов – более сложное управление, отсутствие возможности монтажа автоматической подачи топлива, меньшая энергоэффективность.

Более сложные в конструктивном исполнении котлы – пиролизные, пеллетные – требуют подключения к сети переменного тока. Электричество в них используется для работы вентиляторов и системы автоматики.

Стоимость твердотопливного котла

По сравнению с другими видами ТТ-агрегаты наиболее дешевы. Цены на установки начинаются от 15 000 руб. Более сложные модели, оснащенные автоматикой, стоят от 50 000 руб.

Стоимость твердотопливного котла начинается от 15 тысяч рублей.

Невысоки также и эксплуатационные расходы. Уголь и дрова обходятся дешевле, чем газ или солярка.

При этом самым экономичным вариантом является пеллетный агрегат. Цены на гранулы из древесных отходов постоянно снижаются, а сами агрегаты демонстрируют высокий КПД.

Как подобрать мощность

Точность расчета зависит от того, были ли учтены все факторы и показатели. Для начала стоит определить предполагаемую отапливаемую площадь.

Полученный показатель делится на удельную величину мощности котла. Результат делится на 10 – теоретическое соотношение мощности на обогрев 10 кв.м.

Полученное в итоге значение – отправная точка для подбора мощности твердотопливного котла.

В условиях с холодным климатом стоит к полученному значению прибавить около 30% на теплопотерю и повышение технологических возможностей.

Также мощность котла можно определить по формуле V*T*K/850, где V – объем отапливаемого помещения, T – разница между комфортной температурой внутри помещения и минимальной температурой снаружи, K – коэффициент потери тепла.

K зависит от конструкции помещения и равен 3,5, если здание деревянное или профлиста. 2,5 – помещение с толщиной стены, равной длине кирпича; 1,5 – стандартная конструкция здания; 0,6 – улучшенная конструкция с двойными стеклопакетами, двойной теплоизоляцией и теплоизолированной крышей.

Как выбрать и на что обратить внимание?

Основные рекомендации:

Мощность

Здесь покупателю следует обратить внимание на технические характеристики понравившейся модели. Производители указывают максимальную мощность, температуру, предполагаемую площадь.

Принцип работы

Главный нюанс — количество контуров. Агрегаты с одним контуром только выдают тепло в комнаты, а с двумя — дополнительно обеспечивают человека горячей водой для бытовых нужд.

Возможности. Приборы оснащаются различными системами для контроля процесса горения и фиксирования необходимой температуры. Некоторые современные модели оснащаются варочными панелями, на которых можно готовить пищу.

Тип топлива и стоимость. Здесь человеку лучше отталкиваться от личных предпочтений и финансовых возможностей. Экономичным считается горючее в виде угля, дровяного сырья.

Нюансы эксплуатации

Обязательно изучите сопутствующую документацию. На эффективность и работоспособность оборудования может влиять ряд факторов, которые на первый взгляд кажутся малозначительными.

Стоит отметить, что большинство производителей строго рекомендует проводить монтаж силами специалистов, т. к. в ряде случаев отступление от этого требования может привести к потере гарантийных обязательств, а в худшем случае — к серьезным поломкам и авариям.

После монтажа регулярно осматривайте периметр обвязки на предмет протеканий.

Зачастую оборудование чувствительно к качеству топлива. Наиболее неприхотливыми являются чугунные котлы, а стальные при использовании высокотемпературных видов топлива могут прогорать

Поэтому важно следовать рекомендациям производителя и при выборе топлива

Любой котел, даже оборудованный разного рода системами самоочистки, требует регулярного ухода и очищения как от золы, так и от копоти.

Как увеличить производительность

Экономическая и фактическая эффективность котла зависит не только от его начальных характеристик.

Для улучшения показателей примите следующие меры:

1. Используйте качественное и сухое топливо. Влажные дрова заберут часть энергии на высушивание, а бытовой мусор приведет к загрязнению теплообменника и дымохода.
2. Регулярно уделяйте время чистке.
3. Обеспечьте стабильный приток воздуха в помещение, где расположен котел: огня без кислорода не бывает.
4. Уменьшите теплопотери отапливаемых помещений. Особенно хорошо определить проблемные места можно с помощью тепловизора.
5. Установите вспомогательное оборудование: например, теплоаккумулятор.

Дополнительное оборудование и его монтаж приводят к увеличению затрат, потребуется не только буферная емкость, но и циркуляционный насос, однако оно того стоит. Теплоемкость воды довольно высока: 1 литр воды, остыв на 1 градус, может нагреть 1 м³ воздуха на 4 градуса.

Принцип работы аккумулятора достаточно прост: насос отбирает из бака холодную воду, прогоняет ее через теплообменник котла и возвращает назад. Так происходит до тех пор, пока вся вода не нагреется. После того как все топливо прогорело, бак полностью заполнен горячей водой. Тепловая изоляция бака позволяет сохранить воду горячей от нескольких часов до суток, поэтому полученное тепло можно использовать в течение довольно длительного периода времени.

Классификация котлов длительного горения на твердом топливе

При выборе подходящего агрегата, стоит ознакомиться с существующими разновидностями отопительного оборудования данного типа. Котлы на твердом топливе длительного горения делятся на множество подвидов по различным критериям. Предлагаем ознакомиться с классификацией, которая позволит сделать правильный выбор.

Большой ассортимент создает трудности при выборе

По способу сжигания топлива

Современные котлы длительного горения реализуют два основных способа горения:

• за счет пиролиза;
• верхнего горения топлива.

В первом случае происходит генерация тепловой энергии, образующейся в результате горения. Во втором случае выгорание топлива происходит сверху вниз, благодаря чему удается добиться полного завершения процесса.

Способ сжигания топлива выбирается индивидуально

По материалу изготовления

Для изготовления твердотопливных котлов производители используют стали и чугун. Стальные модели адаптированы для работы на древесном топливе, так как его удельная теплота сгорания меньше аналогичного параметра у угля и торфа. Чугунные котлы с водяным контуром допускают использование топлива всех видов, но имеют один существенный недостаток: хрупкость при механическом воздействии и температурных колебаниях. Это предъявляет высокие требования к выполнению монтажных работ. Кроме того изделия из чугуна намного больше весят.

Учитывая данный факт, агрегаты, изготовленные из чугуна, хороший вариант для домов, в которых проживают постоянно, а стальные – для дачных строений. Однако следует учитывать, что при долгом простое часто начинаются коррозионные процессы, способные сократить срок службы агрегата.

Чугунные агрегаты способны прослужить дольше

По типу используемого топлива

При покупке любого отопительного прибора одним из важнейших факторов процессе выбора становится тип используемого топлива. Выбор может быть сделан в пользу котла длительного горения на:

• угле;
• древесине любого вида;
• торфяных брикетах.

Каждый материал имеет свою температуру сгорания. Использовать следует тот вид топлива, который рекомендован производителем. Какой вариант окажется предпочтительным, зависит от месторасположения частного дома.

Если недалеко располагается деревоперерабатывающее предприятие, предпочтительным является твердотопливный котел для отопления частного дома, работающий на древесине. Здесь по доступной цене можно приобрести отходы производства, к которым относятся обрезки дерева, опилки, кора. Нередко кору и опилки прессуют для получения брикетов, пеллет и гранул, подходящих для агрегатов длительного горения.

Тип используемого топлива в агрегатах длительного горения может отличаться

По количеству контуров

Могут быть одно- и двухконтурными. Одноконтурные котлы твердотопливные длительного горения – для отопления. Второй вариант предназначен для отопления и подогрева воды. Покупка модели с водяным контуром обойдется дороже, зато при наличии такого оборудования можно отказаться от установки бойлера.

Двухконтурные подогреют воду

По мощности котла

Важный критерий, определяющий количество вырабатываемого тепла. Производители предлагают агрегаты различной мощности. Для помещений, у которых высота стен меньше 3 м, выбирает котел из расчета 1 кВт/м². Если требуется нагрев воды, требования к мощности агрегата возрастают.

Мощность агрегата зависит от площади здания

Для удобства наших читателей наша команда разработала специальный онлайн-калькулятор.

Калькулятор расчета необходимой мощности твердотопливного котла

По объему загрузочной камеры

В качестве критерия классификации выбирается соотношение объема топлива в одной закладке к мощности котла. Чем выше данный показатель, тем реже пополняются запасы топлива. Для стальных устройств данное соотношение в среднем равно 1,6÷2,6 л/кВт, для чугунных – 1,1÷1,4 л/кВт.

Объем камеры определяет возможности котла с водяным контуром

По коэффициенту полезного действия

Один из основных параметров. Характеризует, какое количество выработанного тепла будет направлено на обогрев дома. У некоторых моделей может достигать 90%. При одинаковой мощности котлы с разными КПД могут использоваться для отопления помещений различной площади.

Чем выше КПД, тем ниже затраты на эксплуатацию

Регулятор тяги для котлов

Не так давно интенсивность горения дровяных отопителей регулировалась исключительно вручную, путем открывания или закрывания дверцы зольника, откуда происходит подача воздуха в топку за счет естественной тяги дымохода.

Сейчас этим занимается специальное устройство — регулятор тяги для твердотопливных котлов. Хозяину дома только и остается, что выставить желаемую температуру теплоносителя. Вопрос в том, насколько хорошо справляется данный элемент со своими функциями и нужен ли он вообще.

Главную роль в устройстве регулятора играет термостатический элемент, помещенный внутрь цилиндрического корпуса и связанный механически с рычагом и цепочкой, прикрепленной к дверце зольника.

Элемент представляет собой герметичную колбу, наполненную термочувствительной жидкостью, значительно расширяющейся при нагревании. Он находится в том конце корпуса, который вкручивается внутрь водяной рубашки котла и непосредственно контактирует с теплоносителем.

Конструкция изделия от разных производителей может отличаться.

Типовой механический регулятор тяги состоит из следующих элементов:

• Погружная гильза;
• Термостатическая капсула;
• Шток;
• Исполнительный механизм;
• Рычаг;
• Пружина;
• Настроечная рукоятка;
• Цепь.

Функционирует устройство следующим образом:

• жидкость в термостатическом элементе нагревается, контактируя с нагревающимся теплоносителем;
• благодаря расширению рабочей среды в термостатическом элементе, исполнительный механизм перемещает рычаг;
• при перемещении рычага ослабляется цепочка и заслонка начинает закрывать отверстие;
• за счет уменьшения потока воздуха в топку, интенсивность горения топлива снижается;
• теплоноситель остывает и вместе с этим сжимается рабочая среда в термостатическом элементе;
• рычаг перемещается вверх, приоткрывая заслонку;
• регулировка выполняется циклически до полного прогорания топлива, при остывании теплоносителя рычаг поднимает заслонку в верхнее положение.

На торце устройства расположена рукоятка настройки. Она ограничивает ход рычага, определяя крайнее положение воздушной заслонки. Это дает возможность задать определенную температуру теплоносителя, которая будет поддерживаться в автоматическом режиме.

К сожалению, не все котлы пригодны для установки подобного устройства. Потому, прежде чем купить регулятор тяги твердотопливного котла,следует убедиться в том, что Ваш котел пригоден для подобного вида работ и имеет специализированное отверстие для прибора.

Основными плюсами регулятора тяги являются:

• Простота установки;
• Отсутствие необходимости электрического снабжения;
• Простота эксплуатации;
• Регулятор тяги твердотопливного котла, цена которого очень важна, относительно дешев. Это является видимым преимуществом, потому, очень часто выносится как достоинство, благодаря удачному соотношению цены и качества.

Установить регулятор тяги очень просто, для этого просто необходимо следовать небольшой инструкции:

• Необходимо хорошо прогреть котел вручную;
• Вторым шагом будет установка температуры на приборе в 65 градусов по Цельсию;
• Далее стоит измерить температуру жидкости в системе, и когда она достигнет установленной, то есть 65%, прикрепить регулятор, оставив заслонку приоткрытой, с зазором в пару миллиметров.

Следуя этой простой инструкции, можно без труда установить регулятор тяги для твердотопливных котлов, регулируя показатели системы сразу после крепления.
