Делаем печь-буржуйку своими руками

Печь-буржуйка из плохого газового баллона

Газовый баллон имеет практически готовую форму для хорошей буржуйки.

Буржуйка из плохого баллона

  • Верх баллона с краном срезается, и на это место впоследствии приваривается заглушка.
  • В донной его части вырезается квадратное отверстие, которое будет служить входом в топку. Вырезанную часть также не следует выбрасывать. Ее обваривают, и, таким образом, полотно для дверцы будет готово.
  • К ней закрепляется замок-ручка, и дверца устанавливается на приваренные петли.
  • На стенке баллона, которое будет дном будущей печки делаются отверстия — они сами по себе будут исполнять роль колосника.
  • Под ними сваркой закрепляется короб, изготовленной из более тонкого металла. Это будет зольник, для сброса отходов от сгоревших дров, одновременно играющий и роль поддувала. К зольнику тоже необходимо закрепить дверцу.
  • После этого привариваются ножки — их можно сделать из металлического уголка или труб.
  • В верхней задней части буржуйки вырезается круглое отверстие, в него вваривается дымоходная труба.
  • Если есть необходимость, сверху можно устроить и варочную панель. Для этого на верхней части баллона достаточно приварить рамку из стальной арматуры. На такой варочной панели вполне можно разместить два предмета – например, для приготовления пищи и подогрева воды.

Опытом, как сделать буржуйку своими руками из баллона с вертикальным его расположением, делится на видео один из домашних мастеров:

Как установить?

Специалисты с опытом рекомендуют размещать печь буржуйку примерно в углах помещения, а дымоотводную трубу вывести на другую сторону. Применяя такое размещение, можно достигнуть максимальной теплоотдачи печи. Чтобы тепло не ушло вместе с дымом, трубу стоит протянуть под углом, который составляет 30 градусов. Также надо стараться избегать прямых участков трубы, расположенных по горизонтали.

Для размещения печи-буржуйки в помещении гаража необходима система приточной вентиляции и хорошей вытяжки.

Никогда не стоит ставить печь близко к автомобилю. Буржуйка должна находиться от него на расстоянии 1.5, а то и 2 метра. Также любые быстровоспламеняющиеся предметы и составы необходимо переместить от буржуйки на примерное схожее расстояние.

С боков и в передней части печи следует установить стенки из кирпичей. Это не только обеспечивают защиту от нечаянных касаний к горячей конструкции, но и обеспечивают аккумулирование тепла, которое дает печь, что позволяет довольно существенно повысить уровень КПД печи-буржуйки.

Если же стенки гаража сделаны из древесины, то между ними и самой печью должно быть около 100 см свободного расстояния. Сами деревянные стены необходимо укрыть листами из асбеста, обложить кирпичами или же обеспечить их защиту какими-либо иными огнестойкими средствами.

В основание буржуйки крайне важно поместить лист железа толщиной до двух см или же залить бетонную стяжку, что поможет избежать распространения огня в тех случае, если из печки выпадут искры, угли и так далее

Буржуйку следует использовать исключительно в помещениях, где обеспечена хорошая приточная вентиляция. Главный фактор огня – это кислород. Поэтому свежий воздух должен поступать в гараж в хороших объемах, в противном случае огонь просто не разгорится, и тепла от такой печи будет минимум. Порой вполне достаточно для этой цели оставить не очень широкую щель между воротами гаража и землей. Если же такого зазора нет, то необходимо либо самостоятельно сделать его, либо же сделать приточную вентиляционную систему.

Ни в коем случае нельзя оставлять возле буржуйки легковоспламеняющиеся материалы.

Устройство и принцип работы

В чем же отличие Буржуйки Логинова от других металлических печек? Суть в Г-образном поддувале. Дверцу зольника заменяют сваренными перпендикулярно трубами. Край горизонтальной трубы наглухо заварен, а край вертикальной трубы имеет резьбу для заглушки. На резьбе проделаны отверстия – завинчивая заглушку можно уменьшать приток воздуха, тем самым регулируя процесс горения.

Оригинальная буржуйка Логинова

Важно сделать заглушку с небольшим люфтом, так расширение металла при нагревании не доставит проблем. По бокам и сзади на ребрах жесткости приварен экран для увеличения КПД. Без таких экранов, находится возле печки крайне некомфортно – температура слишком высока и чревата ожогами

Дверца топки тоже устроена на резьбе. Труба 200мм служит отверстием топки, а заглушка с ручкой диаметром 220мм навинчивается на эту трубу

Без таких экранов, находится возле печки крайне некомфортно – температура слишком высока и чревата ожогами. Дверца топки тоже устроена на резьбе. Труба 200мм служит отверстием топки, а заглушка с ручкой диаметром 220мм навинчивается на эту трубу.

Более подробно о буржуйке Логинова можно посмотреть на этом видео:

Модификация

Модель Н. Пьянкова отличается наличием дополнительной камеры сгорания. В отличии от более сложных конструкций печей медленного сгорания, буржуйка Пьянкова изготавливается еще быстрее, модели предложенной Логиновым. Достаточно приварить к задней и фронтальной стенке печи стальные листы длиной 140-160 мм на разном расстоянии от верха. Расстояние между листами должно составлять 80мм. Колосник устанавливается на 80мм от дна. Дверцу топки Логинова, Пьянков перенес на верхнюю часть печи и стал использовать в качестве варочной поверхности.

Хорошему мастеру не составит труда оценить все достоинства и недостатки двух чертежей. При желании можно сделать новую модель буржуйки используя только эти две разработки, меняя прямоугольную форму на круглую.

Пример самодельной конструкции (на данном фото модернизированная печь Пьянкова), но разницы в процессе изготовления практически нет.

Как сделать своими руками?

Варианты изготовления:

Прямоугольная печь

Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.

Обычно, данная форма выбирается при надобности готовить на печи еду.

На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.

Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.

Из газового баллона

Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.

Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.

Инструкция:

  1. Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
  2. По линии распиливаем баллон на 2 части.
  3. Внизу привариваем решетку – поддувало.
  4. Устанавливаем решетку, свариваем обе части снова.
  5. Для вентиля делаем отверстие в радиусе 10 см.
  6. Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
  7. Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.

Для готовки на верхней части плиты конструкция немного иная:

  1. Срезается верхушка у баллона.
  2. Внутрь вставляются и привариваются прутья.
  3. Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
  4. Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
  5. Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
  6. Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
  7. Изготовьте дверцы.
  8. Сделайте обрамление отверстий из металлических полосок.
  9. Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.

При изготовлении печи из трубы заварите у нее дно, а также часть сверху:

  1. Внизу ко дну приварите 4 ножки.
  2. На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
  3. Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
  4. Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

Работающая на отработке печь

Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.

Инструкция:

  1. Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
  2. Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
  3. Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
  4. Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
  5. Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
  6. Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
  7. Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
  8. Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
  9. Приварите к нижней плоскости 4 ножки.
  10. Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
  11. Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.

О конструкции

Самодельная печь буржуйка из бочки имеет высоту 89 см, диаметр 60 см и вес 21 — 25 кг, обладает глухим подом и достаточно высокой дымоотводной трубой. В качестве топлива используется древесные опилки, стружка, сухие дрова и топливные брикеты. Вследствие достаточно тонких металлических стенок и высоты корпуса КПД такой печи не превышает 15 — 20%.

Принцип её действия довольно прост: древесина закладывается в топку и разжигается. При горении дрова выделяют большое количество тепловой энергии, которая передаётся корпусу печи буржуйки. Нагретый металл отдаёт тепло в окружающую атмосферу и отапливает помещение. Количество тепла увеличивается за счёт длинной дымовой трубы, по которой перемещается горячий дым на улицу.

Мнение эксперта
Николай Давыдов
Печник с 15-летним стажем

Для правильного протекания газодинамических процессов в печи буржуйке из 200 л бочки, поддувало должно быть расположено как можно ниже. В противном случае нижняя часть заберёт значительную часть тепловой энергии и перенаправит её в землю. Если поддувало нужно расположить повыше, то можно замуровать нижнюю часть ёмкости кирпичом.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

  • Кроме того, используются такие элементы, как:
  • Погонажные профили;
  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Из колесных дисков

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

  1. Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
  2. На боковой поверхности делают проем для топки.
  3. Из вырезанного куска делают дверку.
  4. Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
  5. На верхнем диске сзади делают отверстие для дымоотводной трубы.
  6. Для устройства зольника к дну приваривают металлический круг.
  7. Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

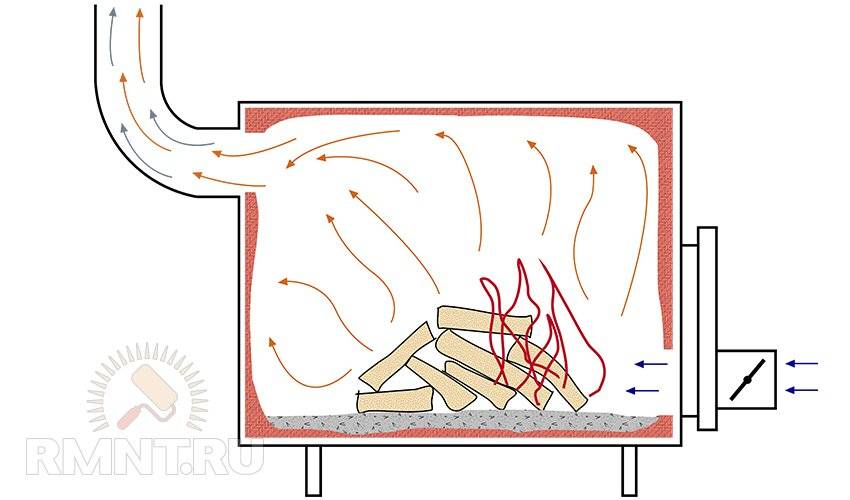

Принцип работы

Из бочки

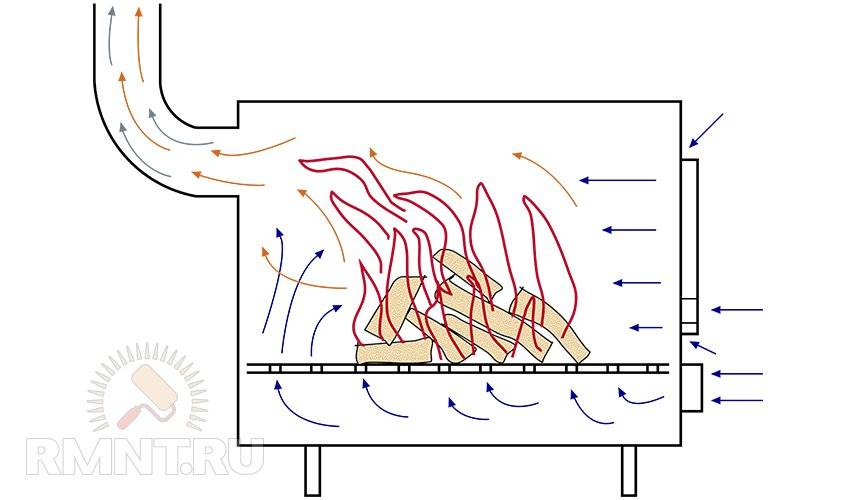

В зоне тления дров происходит отток топочных газов, которые в себе содержат определенное количество тепловой энергии. Чтобы эту энергию отобрать, необходимо создать условия, при которых появилась возможность возгорания. Поэтому в дополнительной камере сгорания, которая располагается выше зоны тления, и куда поступают топочные газы, подается кислород в небольшом количестве. Происходит смешивание двух газов и образование воздушно-газовой смеси, которая прекрасно горит. Включается чисто пиролизный процесс.

Чтобы вышеописанная технология проводилась с максимальной эффективностью, необходимо добиться того, чтобы конвекционные потоки, которые исходят из зоны тления топлива, были чуть больше, чем пропускная способность дымоходной трубы.

Какие ошибки могут понизить КПД прибора:

  • Большая закладка дров. В данном случае кислорода только будет хватать, чтобы поддерживать процесс тления дров. На сжигание топочных газов его будет уже недостаточным.
  • Малая закладка. А здесь все наоборот. Воздух, поступающий из поддувала, будет распределяться по всему объему топки, которая заполнена не полностью. Его часть будет улетучиваться, при этом во второй камере сгорания сжигание газов будет происходить неэффективно из-за избытка кислорода.

Малогабаритная конструкция

Оба варианта неэффективны только потому, что не включается процесс пиролиза. Получается так, что изготавливать печи длительного горения на дровах нельзя до максимально возможных габаритов. Есть определенные ограничения, зависящие от количества закладываемых дров, которые будут поддерживать процесс пиролиза. Это важный момент. Вот почему буржуйки данного типа имеют мощность в диапазоне 8-20 кВт, при коэффициенте полезного действия 75%.

Средства для изготовления и непосредственно процесс

При желании изготовить тематический агрегат придется рассмотреть немало фото печей из металла, сделанных своими руками, после чего составить чертеж и вооружиться:

  • Сварочным оборудованием с электродами;
  • Листовым металлом или «донорскими» конструкциями;
  • Стальными уголками;
  • Болгаркой с отрезным кругом;
  • Большим и средним молотками;
  • Арматурой диаметром 8 мм;
  • Измерительными инструментами – рулеткой, уголком;
  • Карандашом или острым гвоздем для проведения линий.

Когда все инструменты собраны, можно переходить непосредственно к мероприятию:

  • Нарезание трубы и 5 прямоугольников посредством болгарки;
  • Приваривание впритык стальных или чугунных листов сварочным аппаратом;
  • Приваривание дна к стенкам с последующей проверкой ровности готовой конструкции;
  • Разметка на стенках бочки мест, где будут находиться топка, зольник, дымоход;
  • Приваривание уголков к «бочке» на уровне 10 см от ее дна (это необходимо для установки колосниковой решетки);
  • Изготовление колосников из обрезков, которые можно достать из трубы 2-сантиметрового диаметра или соответствующих металлических прутков;
  • Фиксация трубок и их приваривание;
  • Приваривание двух арматурных отрезков вверху конструкции для организации отражателя;
  • Приваривание крышки к «бочке» (первая уже должна располагать отверстием для дымохода);
  • Изготовление дверных ручек из труб или пластин;
  • Изготовление ножек из уголков или арматуры;
  • Организация дымохода с помощью 135-180-миллиметровой трубы;
  • Создание поворотной заслонки снизу дымохода;
  • Установка печи.

Изготовление металлическое печи – вполне реализуемая задача. Надо только подходить к соответствующему проекту неторопливо и постепенно. Тогда готовый результат не разочарует.

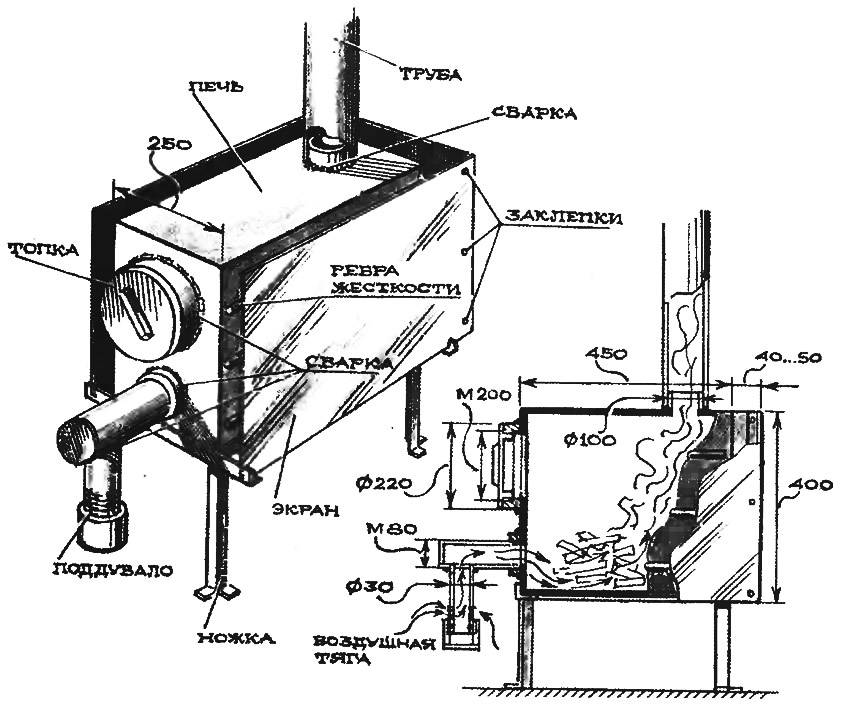

Сборка печи буржуйки (пошаговая инструкция)

Классический корпус буржуйки имеет вид прямоугольника. Такая форма наиболее оптимальна, и удобна для самостоятельной сборки.

Пять частей являются основными (дно, крыша, задняя и две боковых стенки). В переднюю стенку будет врезаться дверь топки и, если предусмотрена данная деталь, дверца зольника.

Подробная инструкция по сборке печи:

  1. В первую очередь, работают с дном и боковыми стенками.
  2. Для этого поочередно приваривают стенки к основанию. Стенки должны располагаться в строго вертикальной плоскости, что регулярно проверяется с помощью уровня.
  3. Чтобы не нарушать качество сборки, следует предварительно сделать 2-3 сварочные точки. Лишь после проверки ровности расположения стенок можно окончательно фиксировать детали.
  4. Следующим этапом приваривается задняя стенка корпуса.
  5. Пространство внутреннего короба делят на три отсека, каждый из которых будет выполнять определенную функцию.
  6. Топку печи и отсек для зольника делят с помощью колосниковой решетки. Для изготовления подобной решетки используется обыкновенная решетка, по боковым контурам которой привариваются металлические уголки. Уголки должны располагаться на высоте 15 см. Чтобы решетка прочно фиксировалась внутри короба, на концах дополнительно приваривают полоски из стали, ширина которых достигает 3 см.
  7. Наиболее оптимальным расстоянием между смежными пластинами решетки должно составлять 4-5 см.
  8. Готовую решетку просто устанавливают в металлический корпус. Не следует окончательно приваривать стальные полоски к внутренним углам короба, поскольку решетку иногда необходимо снимать для чистки.
  9. Следующим этапом по верхнему контуру короба приваривают два прута, на которых устанавливается отражатель. Данную деталь можно сделать съемной, что обусловлено особенностями использования печи.
  10. Перед отражателем делают отверстие, предназначенное для отвода дыма из топки. К краям отверстия приваривают трубу с толстыми стенками.

В последнюю очередь монтируется крышка и передняя стенка. На передней панели корпуса предварительно вырезают отверстия под крышки топки и зольника, а затем приваривают поворотную фурнитуру и сами дверцы. Размер дверец не имеет особого значения, главное, чтобы разъём был удобен для закладки дров и других видов топлива.

Вариант первый — надежный и эффективный кирпич

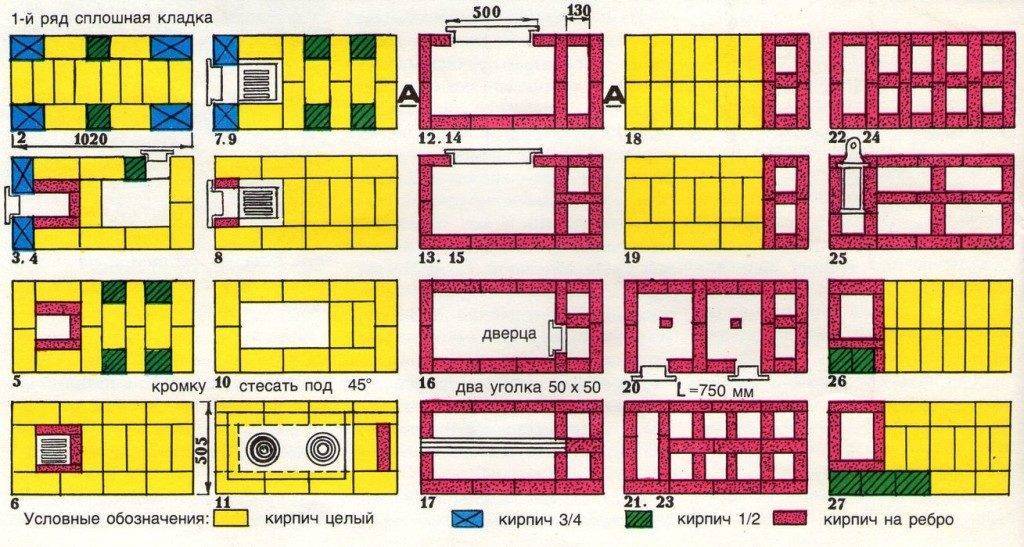

Порядовая схема кладки кирпича в простой печке для гаража

Кирпичная дровяная печка для гаража – традиционный надежный вариант отопления. По сравнению с металлическими котлами и буржуйками кирпич безопасней, но нагревается такая печь дольше, остывает тоже.

Для того чтобы своими руками сложить кирпичную печь на дровах понадобятся следующие материалы:

  • огнеупорный кирпич;
  • глина высокой жирности для кладочного раствора. Проще купить готовый огнеупорный раствор для кладки огнеупорного кирпича, в нем есть все необходимые присадки.

Совет. Проверяем жирность, скатывая из влажной глины шарик. Если такой шарик, брошенный на пол, трескается, то глина не подходит – низкая эластичность (жирность). Замачивать глину для кладки надо минимум на 24 часа перед замешиванием раствора.

  • цемент М300 и песок для цементного фундамента печки;
  • дверцы для поддувала и топки;
  • материал для колосниковой решетки;
  • асбестовая нить для герметизации;
  • задвижка для дымохода;
  • труба дымохода – асбестовая или двухслойная нержавейка.

Совет. Если сделать дымоход съемным, то летом можно будет использовать отверстие как дополнительную естественную вентиляцию.

Выбираем место для печи таким образом, чтобы дымоход не соприкасался с перекрытием кровли, и печь не мешала передвижению.

Последовательность кладки простой кирпичной печки для гаража, размеры 60х60 см, этого вполне достаточно для стандартного гаража:

фундамент под небольшую печь не стоит делать мощным, достаточно 50 см. если планируется высокая печь, то можно выполнить дополнительное армирование фундаментной цементной стяжки.

Обратите внимание. Если в гараже бетонированная цементная стяжка, то фундамент для печки можно не заливать

  • после того, как цемент застынет надо уложить 2 слоя гидроизоляции (рубероид) и можно приступать к кладке печи;
  • сплошное основание печи – два сплошных ряда кирпича;
  • выставляем дверцу зольника, для жесткости фиксируя ее проволокой с четырех сторон. Проволока фиксируется раствором кладки;
  • порядовка кирпичной печи для гаража — порядок кладки легче понять, посмотрев видео материал.

В процессе кладки проверяем каждый ряд водяным уровнем, важно соблюдать горизонталь и вертикаль. Монтаж колосниковой решетки дополнительно требует герметизации асбестовой нитью

Можно модернизировать кирпичную печь по типу «ракета», в этом случае теплоотдача увеличивается в два раза, за счет использования тепла труб дымохода

Можно модернизировать кирпичную печь по типу «ракета», в этом случае теплоотдача увеличивается в два раза, за счет использования тепла труб дымохода.

Когда кирпичная печь своими руками построена, то сразу тестировать и растапливать ее нельзя. Нужно, чтобы кладка окончательно высохла.

Как сделать буржуйку из газового баллона

Прежде всего необходимо подготовить баллоны к работе, в противном случае может произойти взрыв и пожар. Чтобы этого не случилось, выполняем следующие действия.

Откручиваем вентиль и выпускаем оставшийся в емкости газ.
Переворачиваем баллон, чтобы можно было слить конденсат в специально подготовленную посуду

Это следует делать осторожно: пролитая на пол жидкость впитается в покрытие и будет долго источать неприятный запах.
Устанавливаем баллон на дно и полностью заполняем водой: она вытеснит остатки газа.
После того, как вода будет слита, можно производить с баллоном любые операции.

Как сделать горизонтальную буржуйку

В некоторых случаях такая конструкция будет более удобной, например, если в качестве топлива будут использоваться дрова. Вашему вниманию – информация о том, как сделать буржуйку на дровах.

  1. С помощью болгарки срезаем верхнюю часть баллона (там позднее будет приварена заглушка).
  2. Из строительной арматуры изготавливаем колосники: прут нарезают на куски необходимой длины, которые приваривают во внутренней части баллона.
  3. Для устройства входа в топку в днище вырезают прямоугольное отверстие. Вырезанный участок используют для изготовления дверцы. Вначале он обваривается металла полоской к нему приваривают петли и ручку, а затем устанавливают на место. По периметру дверцы приклеиваем асбестоцементовый шнур.
  4. В нижней части баллона сверлим отверстия: через них будет высыпаться зола из топки.
  5. Для сбора золы снизу крепим съемный короб из листового металла – зольник. Он также будет играть роль поддувала, для чего его также требуется оснастить дверцей.
  6. Из уголков или обрезков труб изготавливаем ножки, которые также привариваем в нижней части.
  7. Для установки дымохода сверху возле дальнего края вырезаем круглое отверстие. Привариваем к этому месту трубу из металла.
  8. Чтобы можно было готовить пищу, в качестве варочной панели может быть использована приваренная в верхней части буржуйки стальная рамка из арматуры.

Чтобы вы могли получить более полную информацию о том, как сделать буржуйку: видео с пояснениями автора:

Как сделать буржуйку вертикального типа

Вертикально устанавливаемая буржуйка занимает меньше места. Если в качестве топлива будет использоваться уголь, такая система будет более удачной. Изготовить ее можно из трубы или согнутого листового железа. Расскажем о том, как сделать буржуйку из бочки.

  1. Размечаем места для дверцы в топку и в зольник: первая должна быть большей по размерам и располагаться в верхней части корпуса. Дверца в зольник – меньшая по размеру, устанавливается под входом в топку.
  2. Болгаркой вырезают намеченные участки и изготавливают из них дверцы так, как это описано выше.
  3. На расстоянии около 100 мм ниже дверцы в топку устанавливаем колосник из арматуры. Для его фиксации в рассчитанном месте привариваются кронштейны.
  4. К днищу привариваются отрезки труб или уголков (они будут служить ножками).
  5. Труба вваривается в верхней части. Возможно устройство бокового выхода, но в этом случае потребуется колено. Дымоход можно подсоединить к общей системе, выходящей на улицу.
  6. Для того чтобы печь была безопасной в эксплуатации и эстетически привлекательной, наждачным кругом счищаются заусенцы, а корпус покрывают жаростойкой краской.

В том случае, если для изготовления буржуйки используется труба, ее верхняя и нижняя части заваривается листовым металлом. Аналогично устроена печка прямоугольной формы: разница только во внешнем виде корпуса.

Безколосниковая печь (БКП) с заслонкой типа «Булерьян»

По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).

Конструкция. Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.

Эффект. В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.

Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.

Приготовление раствора

Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один – высокая цена.

Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:

  • Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
  • Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
  • Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Если жгут растягивается сильнее — глина «жирная», рвется раньше – «тощая». В первом варианте, раствор под воздействием температуры сильно усядет, во втором — рассыпится.

Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:

  • с помощью держака и мешковины, устраиваем некое подобие сачка;
  • в него насыпаем песок и начинаем промывать под струей воды;
  • промываем до тех пор, пока стекающая вода не станет чистой.

Таким образом, мы избавили песок от примесей.

Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.

Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.

Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Приведем базовый рецепт для кладочного раствора:

Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
