Выбор и монтаж датчиков пламени

Рейтинг популярных моделей датчиков пламени

Наиболее часто устанавливают устройства следующих марок:

  1. «Спектрон». Под этим брендом выпускаются 2 вида приборов, отличающихся быстрым срабатыванием и низкой ценой. Эти изделия рекомендованы проектировщиками, что свидетельствует о высоком качестве.
  2. «Набат». Серия включает многодиапазонные, многоспектральные, адресные извещатели с защищенными от взрыва корпусами. Питающее напряжение составляет 12-29 В, возможна установка дополнительного искрозащитного блока.
  3. «Пульсар». Извещатель характеризуется небольшими размерами, возможностью выбора стационарного или выносного датчика пламени. Дальность действия достигает 30 м, что позволяет устройству контролировать объекты площадью до 600 м². Это отличает приборы «Пульсар» от большинства российских и зарубежных моделей.
  4. «Аметист». Под этим брендом выпускают 2 типа ультрафиолетовых извещателей — стандартные и взрывозащитные. Эти виды классифицируются на подкатегории, отличающиеся дальностью срабатывания.
  5. «Тюльпан». Линейка включает более 10 вариантов пожарных датчиков, в том числе предназначенных для выявления признаков горения углеводородов.

Большое количество моделей позволяет подбирать приборы в соответствии с поставленными задачами.

Основные характеристики извещателей пламени

4.1 Угол обзора

Существуют извещатели пламени с разными углами обзора. Наиболее распространены ИПП с полем зрения в виде конуса с углом при вершине 90 градусов.

4.2 Дальность обнаружения

Извещатели пламени проходят обязательную сертификацию по ГОСТ 53325, где определяется их чувствительность к тестовым очагам пламени. По итогам прохождения испытаний, в зависимости от расстояния на котором приборы показывают устойчивое срабатывание на тестовые очаги, им присваивается класс:

  • 1-й класс — расстояние 25 м
  • 2-й класс — расстояние 17 м
  • 3-й класс — расстояние 12 м
  • 4-й класс- расстояние в соответствии с ТД на ИПП

Но это не значит, что извещатель не будет срабатывать на меньший очаг возгорания, расположенный на меньшем расстоянии. Или же наоборот, что извещатель не сработает на больший очаг возгорания на расстоянии сверх заявленного в сертификате.

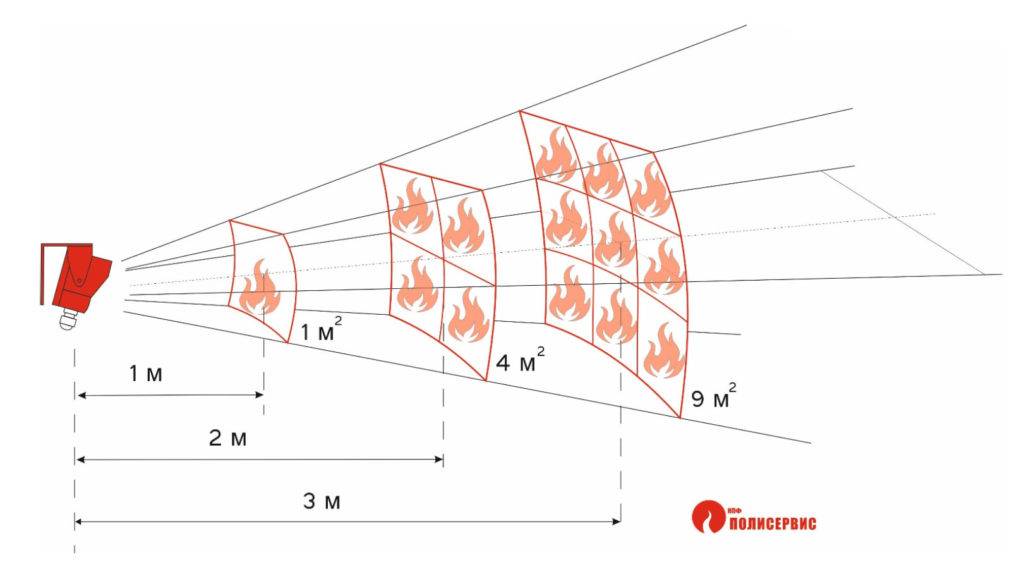

Количество энергии, полученной извещателем от пожара, уменьшается пропорционально квадрату расстояния между ними. Чтобы извещатель пламени получил такое же количество энергии, как от пожара с расстояния девяти метров, на расстоянии в один метр площадь пожара должна быть меньше в 9 раз.

Рисунок 3: Зависимость чувствительности ИПП от расстояния

Данную информацию необходимо учитывать не только при расчете дальности сработки извещателя от потенциального пожара, но и при рассмотрении возможных источников ложных сработок. Так как помеха, которая не приведет к ложной сработке на большом расстоянии, на малом может создать существенные проблемы.

Данная информация поможет лучше понять особенности работы ИПП, но при проектировании системы пожарной сигнализации следует руководствоваться параметрами, указанными в ТД на конкретный извещатель.

4.3 Другие параметры:

  • Питание извещателя от отдельного источника питания, или питание по двухпроводной линии от ППКП.
  • Ток потребления извещателя.
  • Диапазон рабочих температур окружающей среды.
  • Степень защиты оболочкой.
  • Обычное или взрывозащищенное исполнение.
  • Наличие подогрева. Подогрев увеличивает температурный диапазон работы извещателя, а так же может препятствовать выпадению конденсата и росы на оптическом фильтре.
  • Самотестирование. Некоторые извещатели имеют встроенные системы самотестирования: проверка входного напряжения питания, внутрисистемные ошибки программы, встроенные лампы для тестирования исправности сенсоров и целостности/запыленности оптических фильтров.
  • Выходы. У извещателей пламени возможен разный набор выходов для подключения к ППКП или иным системам: выход «сухие контакты» — релейные выходы Пожар и Неисправность; выход RS-485 Modbus; токовая петля 4-20, HART, собственный протокол обмена с системой.
  • Адресность извещателя

Метод ионизации

Вторым по популярности является метод ионизации. В данном случае основа метода – это наблюдение за электрическими свойствами пламени. Датчики контроля пламени в таком случае называют датчиками ионизации, а принцип их работы основан на том, что они фиксируют электрические характеристики пламени.

У данного метода есть довольно сильное преимущество, которое заключается в том, что метод практически не имеет инерции. Другими словами, если пламя гаснет, то процесс ионизации огня пропадает моментально, что позволяет автоматической системе тут же прекратить подачу газа к горелкам.

Детекторы дыма

Эти устройства являются одними из наиболее популярных, так как обладают высокой степенью обнаружения с незначительным процентом ложных срабатываний. Принцип их работы заключается в определении наличия и количества дыма в атмосфере помещения. Существует несколько основных разновидностей, которые различают по способу обнаружения дыма:

    1. Ионизация. Устройство, работающее по этому принципу, имеет в своем составе камеру с двумя контактными пластинами под напряжением. А-излучение, которое проходит между пластинами, приводит к образованию ионизированного тока.

      Если в камеру попадает дым, то ионы реагируют и соединяются с ним, уменьшая, таким образом, ток. Несмотря на высокую чувствительность и безотказность, такие детекторы предназначены для использования в помещениях с ограниченным пребыванием людей, так как они имеют радиационный фон.

    2. Фотоэлектрические сенсоры имеют одно и двухкомпонентный тип приема и передачи сигнала, строение таких устройств двух блоковое. Сигнал тревоги включается в ответ на понижение интенсивности инфракрасного излучения, воспринимаемого приемником.
      • Однокомпонентный прибор состоит из приемника и передатчика, которые размещены на разных стенах помещения. При задымлении уровень яркости сигнала падает, и приемник выдает сигнал тревоги.
      • Двухкомпонентный прибор состоит из моноблока источника приемника сигнала и отражателя, ретранслирующего ИК луч с отдаленной позиции.
    3. Точечные устройства имеют в одном корпусе светодиод посылающий луч и фотодетектор, который способен принять отраженный сигнал. Частота излучения подбирается так, чтобы отражаться от дыма определенной плотности.

Условия для монтажа

В ряде стран евразийского континента является обязательным монтаж датчиков угарного газа в жилых помещениях, где присутствует подключенное к дымовой трубе газовое оборудование. Для стран СНГ подобные требования все еще не установлены в законодательном порядке. К перечню оборудования относятся газовые котлы и нагревательные емкости (бойлеры). Монтаж датчика является обязательным, если в доме есть газовое оборудование (газовый котел, бойлер), твердотопливная печь, камин, газовая плита.

Монтаж устройства не является обязательной мерой в том случае, если появление и дальнейшее проникание угарного газа внутрь помещений исключено специальными техническими средствами. К примеру, если воздух для горения поступает в газовое оборудование напрямую из атмосферы, выделяемый при горении газ транспортируется по специально обустроенному дымоходу.

Сборка и наладка

В схеме есть элементы, находящиеся под высоким напряжением. Некоторые элементы схемы гальванически связаны с сетью. При сборке и монтаже обеспечьте безопасность себя и последующих пользователей устройства от электрического удара.

Односторонняя проводимость плазмы — эффект очень странный. Мне до конца не понятна его физическая природа. Используя это устройство на разных горелках, я заметил, что на некоторых плазма проводит ток от электрода к корпусу, а на некоторых — наоборот. Однако, односторонняя проводимость присутствует все равно. При наладке устройства, возможно, придется поменять полярность подключения датчика. Для этого отсоединяем точку (D

) от корпуса горелки, разрываем соединение в точке (E ), катушку зажигания подсоединяем к точке (D ), вторую сторону разрыва в точке (E ) соединяем с корпусом горелки.

Датчик защищен от обрыва соединения с горелкой и электродом запала.

Работает он так. Замыкаем переключатель. Появляется искра. При этом датчик пламени отключен. Открываем газ. После возгорания размыкаем переключатель. Через секунду загорится светодиод, который свидетельствует о наличии пламени.

Как выбрать место?

От того, насколько правильно расположены датчики, зависит эффективность работы системы, поэтому ориентироваться стоит в большей степени на конфигурацию помещения, нежели на нормы, которые довольно либеральны в этом плане. Так, датчики не должны быть друг от друга дальше 9 метров, а от стены – не более чем в 4,5 метра. В помещении обязательно должно быть не менее двух датчиков, поскольку так они страхуют друг друга и более полно охватывают территорию.
Если извещатели ставятся не на потолок, а на стену, между ними должно быть хотя бы 2 метра расстояния, поскольку иначе образуется так называемый дымовой карман, из-за которого частота срабатываний резко увеличивается. По этой же причине, если потолок имеет выступающие балки в виде перегородок, улавливатели ставятся не в промежутках между ними, а на сами балки.

Любой датчик имеет определенный уровень чувствительности и не всегда обозревает всю полусферу
– его необходимо устанавливать либо так, чтобы он перекрывал все защищаемое помещение, либо с особым прицелом на потенциально наиболее опасные места, например, постоянно работающую вычислительную технику. В небольших комнатах обычно допускается более далекое расположение датчика от источника, поскольку тому же дыму или повышенной температуре просто некуда деться из четырех стен.

С дымом проще – тот же минимальный показатель расстояния до извещателя подходит для помещений в 70-85 кв. м, а для территорий менее 55 кв. м улавливание возможно даже при дистанции в 10 метров.В помещениях, оборудованных фальшпотолком, монтаж извещателей имеет свои особенности.

Размещение уже за подвесным потолком возможно лишь при нескольких условиях:
наличие перфорации на натяжном потолке общей площадью около 40% поверхности для хорошего «обзора» запотолочных датчиков, диаметр для каждого отверстия не меньше 1 см, или составление подвесной конструкции из деталей, чьи размеры не превышают зону охвата одного датчика. Соответственно, извещатели обычно крепятся к основному потолку или другим надежным конструкциям, а в потолок врезаются. Если соблюдение этих условий не кажется возможным, запотолочные датчики выносятся на стены, поскольку непосредственно на подвесные конструкции их крепить нельзя ввиду хлипкости последних.

Достоинства и недостатки устройства

Как уберечься от огня в случае его появления без других признаков пожара – использовать датчик пламени. В основу его работы положен принцип основанный на содержании в открытом огне ультрафиолетового излучения. Такие извещатели обладают высокой чувствительностью, что является их главным достоинством. К этому стоит добавить мгновенную реакцию на появление пламени и дальность действия до 80 м. Казалось бы, идеальный прибор.

Но и у него есть свои недочеты:

  • Потребление большого тока
  • Высокая стоимость приемного элемента
  • Необходимость прямой видимости

Поэтому рекомендуется использовать такое оборудование в помещениях с высокой стоимостью имущества.

Самые популярные модели и их особенности

При большой востребованности пожарных извещателей число фирм, работающих на мировом рынке весьма ограничено.

Среди них стоит выделить:

  • System Sensor
  • Hochki
  • Appolo

Они занимают лидирующие позиции в рейтинге. Однако все эти компании являются зарубежными. Отечественные производители пока делают весьма неуверенные шаги в данной отрасли. У них есть неплохие разработки, например,  пожарные датчики пламени марки Алмаз.

Они используются для обнаружения открытого огня, сопровождающегося ультрафиолетовым излучением с длиной волны – 220-280 нм. Установка извещателя Алмаз возможна как в закрытых помещениях, так и на открытых площадках для защиты заправок, нефтебаз и других аналогичных объектов.

Его используют в составе автоматизированных систем совместно с приемно-контрольным оборудованием или в комплексе с сигнально-пусковыми приборами.

Подводим итоги

Выбор датчика зависит от различных аспектов. Испытывая недостаточность средств можно остановиться на обычных дымовых или тепловых моделях. Они смогут своевременно подать на пульт сигнал о возгорании.

Однако для помещений, где распространение огня может быть мгновенным необходимо именно это оборудование. Только он способен в кратчайшие сроки подать сигнал о появлении очага возгорания.

Методы контроля

На сегодняшний день разнообразие датчиков позволяет применять различные методы контроля. К примеру, чтобы контролировать процесс сжигания топлива, находящегося в жидком или газообразном состоянии, можно использовать методы прямого и косвенного контроля. К первому методу можно отнести такие способы, как ультразвуковой или же ионизационный. Что касается второго метода, то в данном случае датчики реле-контроля пламени будут контролировать немного другие величины – давление, разрежение и т.д. На основе полученных данных система будет делать вывод о том, подходит ли пламя под заданные критерии.

К примеру, в газовых нагревателях небольшого размера, а также в отопительных котлах отечественного образца используются приборы, которые основаны на фотоэлектрическом, ионизационном или же термометрическом методе контроля пламени.

Что запомнить

Подведем, уважаемые читатели, итог нашей статьи о пожарных датчиках и выделим ее основные утверждения.

  • Пожарные детекторы используются для обнаружения возгорания.
  • Основная нормативная база: ГОСТ Р 53325-2012, СП 5.13130.2009, НПБ 88-2001.
  • Главные виды ИП: автономные, адресные, аналоговые. Работают в составе АПС или независимо.
  • Полную классификацию ИП и маркировку приводит пункт 4.1 ГОСТ Р 53325-2012.
  • Обычно используются комбинированные ИП, умеющие реагировать на несколько факторов пожара.
  • Все пожарные извещатели обязательно имеют Сертификат соответствия.

Желаю Вам, дорогой читатель, всегда правильно подходить к выбору пожарных извещателей для своего объекта.

И неважно, что это за объект – частный жилой дом или большое производство. До встречи в следующей статье!

До встречи в следующей статье!

Подсоединение датчиков к пожарно-охранным приборам своими руками

В первую очередь определите количество размещаемых датчиков исходя из площади пространства. Согласно правилам одно устройство способно обслуживать 80 кв. метров, если высота потолков не превышает 3.5 метров. В одном помещении должно располагаться не менее двух контроллеров.

Выше представлена схема подключения резистивных шлейфов с двумя датчиками. От элементов соответственно подключаются положительная и отрицательная линия к клеммам «+» и «-» на панели пожарно-охранного прибора. Количество и наименование входов зависит от модели сигнализационной системы.

Различия в тактике реагирования

Схема СПС подключения может различаться в зависимости от тактики реагирования. Различают четыре основных типа соединения противопожарного датчика:

С перезапросом на дымовых устройствах. После срабатывания одного из агрегатов в схеме питание со шлейфа будет снято для перезапуска на 3 секунды. Если при повторном подключении и анализе в течение 5 секунд механизм вновь среагирует, сформируется событие «Пожар».
Без перезапроса. В данном случае питание со шлейфа не снимается

При первой сработке создается запрос «Внимание», при второй — «Пожар». Если при тестовой проверке второй средство не срабатывает, сопротивление дополнительных резисторов можно снизить до 1.1 кОм

Тепловой. В отличие от дымовых конструкций на тепловых приборах сообщение формируется в результате повышения температуры. При срабатывании первый измеритель создает сообщение «Внимание» и сразу приводит к событию «Пожар» на втором.
Ручной. Механизм ручного типа срабатывают при самостоятельном включении сигнала «Пожар» человеком.

Схема подключения ручных датчиков

Для подключения цепи ИПР к приемно-контрольному прибору используются оконечные резисторы номиналом 5 кОм. При нажатии кнопки на любом ручном извещаетеле резистор срабатывает. Компьютер воспринимает его активацию как знак тревоги и включает тревожный индикатор.

Порядок соединения проводов: от отрицательно заряженных клемм №3 к №4 датчиков последовательно проводится до крайнего устройства. От положительных выходов устанавливаются дополнительные резисторы на 2.5 кОм. Синий провод подводится к клемма «–» на приборе, красный — к «+».

Схема подключения автоматических датчиков

Подсоединение проводов на различных типах автоматических пожарных приборов — дымовых, тепловых — происходит по аналогичной схеме. Различия в датчиках имеются только в принципе работы.

Извещатели размещают в одну линию и подсоединяют к единому шлейфу. Для соединения используется два двухжильных негорючих кабеля: первый подводит питание, второй — отводится к контактам второго агрегата.

По аналогичному принципу необходимо последовательно подключить элементы к панели от +1- до +8-. В данном случае рекомендуется использовать резисторы с одинаковым номиналом 5 кОм на каждом датчике — на положительных проводах, отходящих от выходы №2. Цепь датчиков также проводится через отрицательные клеммы №3 и №4.

На последнем приборе параллельно цепи устанавливается оконечный резистор номиналов 10 кОм, который определяет целостность системы.

Принцип действия

Принцип действия этого прибора основан на обнаружении электромагнитного излучения, которое генерирует очаг открытого или тлеющего пламени.

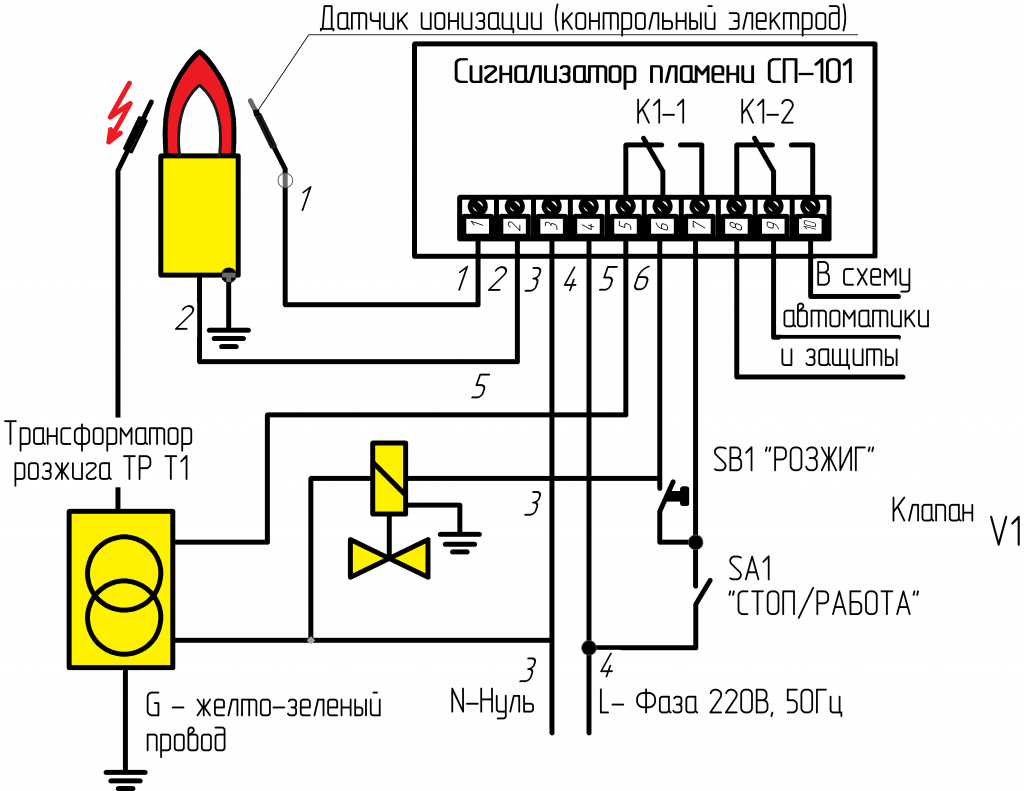

Сигнализатор пламени СП-101

В современных детекторах пламени широко используются несколько способов обнаружения очага возгорания:

  • Реакция пульсирующего инфракрасного излучения характерная для процесса тления;
  • Реакция на постоянное (возрастающее) электромагнитное излучение характерное для возникновения огня в зоне возгорания;
  • Активное сканирование широкого диапазона ИК излучения.

Устройства реагирующие на эффект мерцания должны иметь чувствительный сенсор который в состоянии идентифицировать пламя по низкочастотным колебаниям в диапазоне 2-20 Гц. Как правило, это пироприемник, фотодиод или фоторезистор. Использование устройств на базе пироприемников предпочтительней, так как они имеют более широкий диапазон обнаружения электромагнитных частот.

Технические характеристики и требования

При выборе оборудования учитывают следующие параметры:

  • дальность обнаружения очагов тестового пожара в метрах;
  • время реагирования в секундах;
  • длительность периода восстановления;
  • величина угла обзора в градусах;
  • питающее напряжение;
  • энергопотребление в разных режимах;
  • устойчивость к воздействию солнечных лучей;
  • рабочие температуры;
  • размеры корпуса;
  • материал изготовления устройства;
  • класс влагозащиты;
  • напряжение, поступающее с релейного выхода;
  • сила тока;
  • алгоритм обработки данных.

К входящим в комплект пожарной сигнализации датчикам предъявляют следующие требования:

  1. При настройке чувствительности учитывают спектр излучения горючих веществ, расположенных в контрольной зоне.
  2. Количество сенсоров должно соответствовать площади объекта, огнеопасности находящихся на нем веществ. Устройства должна иметь разные алгоритмы обработки данных.
  3. Для установки на улице подходят только извещатели, имеющие класс влагозащиты не ниже IP65, устойчивые к перепадам температур и воздействию атмосферных факторов.
  4. Время срабатывания приборов, устанавливаемых на важных промышленных объектах, должно составлять не более 4 секунд. Для монтируемых в жилых помещениях датчиков этот параметр не превышает 8 секунд.

Датчик пламени замечает наличие электромагнитного излучения, дыма или продуктов горения.

Использование

Перечисленные конструкции применяются не только в газовых котлах. Их используют также в металлургическом производстве для контроля за зоной плавления металла, в котлах, работающих на всех видах топлива. Это также относится и к упомянутому выше датчику пламени ДП1.

Область применения фотоэлектрических элементов определяется спектральной характеристикой. Так нагретые металлы имеют максимум излучения в инфракрасном диапазоне, а в пламени газа присутствует большая доля ультрафиолетовых лучей.

В бытовых газовых котлах наиболее часто используются ионизационные датчики, так как они имеют малые габариты, простую конструкцию и низкую стоимость.

Как они работают

Как мы поняли, длина волны, образующейся при горении веществ, является главным признаком возникновения пожара для такого датчика.

У разных веществ она различная.

На основании этого показателя детекторы работают по заданному алгоритму.

  1. При воспламенении оптический элемент датчика улавливает диапазон излучения у загоревшегося вещества.
  2. Фотоэлемент преобразовывает э/м излучение в электроэнергию.
  3. Затем эта энергия в виде импульса поступает от датчика на приемно-контрольное устройство системы ПС.

В соответствии с РД 25.953-90, а также более свежим руководящим документом Р 78.36.039-2014,

автоматический детектор пламени имеет одну общепринятую маркировку на листах проектирования АПС, планах и рабочих схемах.

Производители и популярные модели

Выпускают извещатели пожарные российские производители и зарубежные. Среди них

  • старейшая японская фирма Hochiki
    ,
  • популярнейшая Siemens
    , в которую влилась швейцарский производитель Cerberus.
  • Хорошо зарекомендовали себя пожарные извещатели британской компании Appolo
    .
  • Также хорошо известна System Sensor
    , чья продукция выпускается в 8 крупнейших странах – от США до России.

В нашей стране на пожарных тепловых извещателях специализируется

  • предприятие “Аргус-Спектр”
    , расположенное на базе научно-промышленного комплекса в Санкт-Петербурге.
  • Комплектстройсервис
    является одним из ведущих по отечественным разработкам.
  • Магнито-Контакт
    выпускает датчики на базе герметичных контактов,
  • широкий спектр продукции у “Сибирского арсенала
    ”,
  • научно-производственного предприятия “Специнформатика-СИ
    ”.
  • Также свою продукцию предлагают Частное предприятие “Артон
    ” и “Спецавтоматика
    ”.

ГК «Теплоприбор» – разработка, производство и комплексная поставка контрольно-измерительных приборов и автоматики — КИПиА.

Группа компаний (ГК) «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и др.) — это приборы и автоматика для измерения, контроля и регулирования параметров технологических процессов (расходометрия, теплоконтроль, теплоучёт, контроль давления, уровня, свойств и концентрации и пр.).

География ГК «Теплоприбор»: Москва, Рязань, Челябинск, Казань, Екатеринбург, Санкт-Петербург, Новосибирск, Нижний Новгород, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Белгород, Волгоград, Краснодар, Саратов, Тюмень, Томск, Омск, Иркутск, Улан-Удэ, Саранск, Чебоксары, Ярославль и другие города РФ, также мы работаем с Белоруссией, Украиной и Казахстаном.

Рекомендации как правильно выбрать, заказать и купить контрольно-измерительные приборы и автоматику (КИПиА), дополнительное/вспомогательное оборудование и защитно-монтажную арматуру, а также другую полезную и интересную информацию см. наши официальные сайты.

Работа и вакансии: в Московский офис (СЗАО, ст. метро Планерная, р-н Куркино (рядом МКАД и г. Химки) требуется менеджер по сбыту КИПиА, ЗП достойная, возможна удаленная работа оклад + %. teplokip@yandex.ru

Новые публикации: Статья «Датчики давления. Сравнительный обзор видов, характеристик и цен.»

Технические характеристики пожарных датчиков

Выбирая устройство, следует обратить особое внимание на следующие факторы:

  1. Время, необходимое для срабатывания.
  2. Дальность возможного обнаружения.
  3. Уровень рабочего напряжения.
  4. Степень употребления тока.
  5. Уровень рабочей температуры.
  6. Степень напряжения.

Использование данного устройства не всегда предполагает установку широкого угла сканирования помещения. Лучше использовать несколько разных типов детекторов пламени на одной территории.

Дл того чтобы установить автоматическую систему, следует настроить сигнал от нескольких извещателей. Это уменьшит возможный риск при поломке одного из устройств. Функциональность датчиков пламени должна осуществлять доступность для проведения каких-либо профилактических работ и ремонта в помещении.

Производителей на сегодняшний день огромное количество, и каждый из них создает особый алгоритм определения возгорания. Для пользователей датчиков пламени пожарных этот факт является выгодным, поскольку позволяет подобрать именно то, что нужно. Разнообразие позволяет выбрать прибор с широким спектром услуг, который сможет установить необходимую степень чувствительности. На данный момент установка подобного оборудования осуществляется в обязательном порядке для помещений, в котором находятся большое количество людей. Кроме того, специалисты также утверждают, что датчики возгорания необходимо установить и в частных домах, а также в квартирах.

Где не следует устанавливать сигнализатор

Есть строгие предписания производителя, соблюдение которых повышает безопасность эксплуатации помещения до высокой отметки. Так, не рекомендуется монтировать техническое приспособление на улице, в местах быстрой циркуляции воздуха, а также на расстоянии менее одного метра от газовой плиты и ее вертикальной проекции. Участки помещения около потолочного вентилятора, вблизи кондиционера, вытяжки и открытых окон/дверей не подходят для обустройства средств защиты.

К другим местам, не рекомендуемым для установки датчиков, относятся:

  • Над раковиной.
  • В закрытом пространстве.
  • Близко к кухонным электроприборам.
  • В участках помещения, где присутствуют интерьерные помехи (занавески, перегородки, шкафы).
  • Поблизости с металлическими предметами и зеркалами, способствующими затуханию радиосигнала или его экранированию.
  • Вблизи источников открытого огня.
  • В комнатах с высоким уровнем влажности и высокой температурой.

Соблюдая предписания завода-изготовителя, монтаж и дальнейшая эксплуатация приборов не станет проблемной задачей.

Датчики маркировки СЛ-90

На сегодняшний день один из довольно универсальных фотодатчиков, который может регистрировать инфракрасное излучение пламени – это датчик-реле контроля пламени СЛ-90. Данное устройство обладает микропроцессором. В качестве основного рабочего элемента, то есть приемника излучения, выступает полупроводниковый инфракрасный диод.

Элементная база данного оборудования подобрана таким образом, чтобы устройство могло нормально функционировать при температуре от –40 до +80 градусов по Цельсию. Если использовать специальный охлаждающий фланец, то эксплуатировать датчик можно при температуре до +100 градусов по Цельсию.

Что касается выходного сигнала датчика контроля пламени СЛ-90-1Е, то это не только светодиодная индикация, но и контакты реле «сухого» типа. Максимальная коммутационная мощность данных контактов составляет 100 Вт. Наличие этих двух выходных систем позволяет использовать приспособление этого типа практически в любой системе управления автоматического типа.

Плюсы и минусы

В зависимости от вида извещатели могут определять наличие дыма, пламени или тепла. Каждый из видов обладает своими преимуществами и недостатками. Дымовые ионизационные агрегаты критикуются чаще прочих вариантов. Хорошую работоспособность эти устройства показывают при дыме, состоящем из мелких взвесей. Эмиссия заряженных веществ, присущая для ионизационного прибора, вызывает радиоактивное излучение. Монтаж устройств не разрешен в точках постоянного нахождения людей. Оптические дымовые приборы не «увидят» загорания газов. Еще они не реагируют на действие растворителя, органических жидкостей, так как вещества не образуют дыма.

Тепловые пожарные приборы устанавливаются в структуры чаще прочих. В качестве основного преимущества отмечается низкая стоимость устройств. Принцип работы экземпляров можно регулировать относительно некоей заданной нормы. Значение этой величины может быть максимальным или дифференциальным.

Наиболее осязательными считаются дифференциальные тепловые агрегаты. Они часто выдают ложные извещения тревоги, которые могут случиться из-за изменения температуры или технологического действия. Тепловые агрегаты рекомендованы там, где невозможно монтировать дымовые устройства или те, что реагируют на пламя. Такие приборы не подходят и для помещений, где высокие потолки. Устройства реагируют только на разгоревшееся пламя.

Извещатели пламени подадут сигнал при инфракрасном или ультрафиолетовом диапазоне. Именно они появляются при возгорании. Достоинства устройства отмечаются при активном срабатывании при появлении пламени. Если пожар начнется с тления, эффективность этих экземпляров падает. Агрегатов с идеальными характеристиками нет. Поэтому специалисты часто рекомендуют использовать устройства в комплексе. Разнотипные пожарные системы будут откликаться на различное внешнее воздействие.

Принцип работы

Извещатели, входящие в устройство пожарных систем, работают по идентичной формуле. Реакция контролирующей секции будет очевидной, когда в помещении возникнет дым, газ или пламя. Симптом передается в другую станцию, и в ней обрабатывается. После обработки сигнала приходит очередь управляющей панели.

Агрегат считывает качество воздушных потоков, повышая пожарную безопасность. Приспособление предупреждает до разрастания обширного очага. Наименее эффективными считаются агрегаты, которые откликаются только на огонь. Современные устройства снабжаются несколькими блоками, реагирующими на несколько сигналов.

Несколько иной принцип работы у автономного прибора. Устройства обеспечивают пожарную безопасность в быту. В жилых помещениях их можно применять из-за небольшого радиуса действия. Устройства подходят для эксплуатации в гаражах и емких мастерских. Автономные устройства подходят для квартир в старых и новых постройках. Обычно на комнату нужен один прибор. Несколько извещателей могут быть объединены в одну цепочку. Это удобно, так как автоматически активизируются все устройства, вне зависимости от обнаружения очага возгорания. Человек, находящийся в другой комнате от очага, сможет понять, что в доме есть возгорание.

Устройство просто прикрепляется к потолку с учетом отсутствия постоянных воздушных масс. Не рекомендуется установка аппарата над дверью, у окна, в углах помещения. Современные автономные устройства отличаются формами и расцветкой, поэтому легко впишутся в любую обстановку. Технику просто установить, достаточно закрепить на выбранном месте крюк и за него зацепить выбранный экземпляр. Прибор требует периодической очистки от пыли, еще нужно менять батарейки. Характеристики приборов различны, поэтому они разнятся достоинствами и недостатками.

Это интересно: Пожарные извещатели с GSM: виды, требования, плюсы и минусы

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
