Датчики протечки воды

Какой датчик лучше выбрать для контроля утечки воды

Выбор датчика для каждого конкретного случая определяется возможностями и потребностями. Нет необходимости использовать сложный и дорогой прибор, если контролируемый объект имеет определенную инерцию, а эффект нарушения целостности не даст значительных материальных затрат. Например, емкость надворного душа на даче не требует установки дорого датчика утечки воды. Достаточно установить простейшую поплавковую систему, которая при наполнении перекроет подачу из водопроводной сети.

Другое дело там, где любые утечки могут оказать значительный вред и привести к материальным потерям. Здесь экономить нужно достаточно разумно. Поэтому выбор контрольных датчиков определяется реальными потребностями. В торговой сети имеются консультанты, которые помогут подобрать оптимальный вариант.

Производители датчиков

На современном рынке представлен большой ассортимент защитных систем, отличающихся и комплектацией, и характером функционирования, и стоимостью. Рассмотрим предложения трех наиболее востребованных производителей датчиков.

  • «Аквасторож» – система отечественной фирмы «Суперсистема», разработанная немецкой компании Germany Engineering. Главные особенности: высокая скорость реакции, электромагнитные клапаны в качестве запорной арматуры, комплектация автономными ИБП. Выпускаются в двух вариантах: с проводными и беспроводными контролирующими датчиками.
  • «Нептун» – продукт отечественной фирмы «Специальные системы и технологии». Один блок системы одновременно управляет работой 10 датчиков. Защитная система может укомплектовываться как проводными, так и беспроводными датчиками. Вторые снабжены функцией GSM, благодаря которой сигнал о протечке отправляется не только на контроллер, но и на запрограммированный в настройках телефон.

Аквасторож

«Гидролок» – система отечественного производителя «Гидроресурс». Продукт отличается маленькой энергоемкостью и чрезвычайно гибкой конфигурацией, благодаря которой оборудование можно использовать в помещениях с усложненной геометрией. В качестве исполнительной арматуры здесь применяются электромагнитные клапаны.

Правила проведения монтажа системы против потопа

Могут отличаться при использовании различных типов датчиков – например, проводных и беспроводных. Однако основные правила неизменны – тщательная разметка точек, последовательность процессов обустройства, подключение для проверки после сборки.

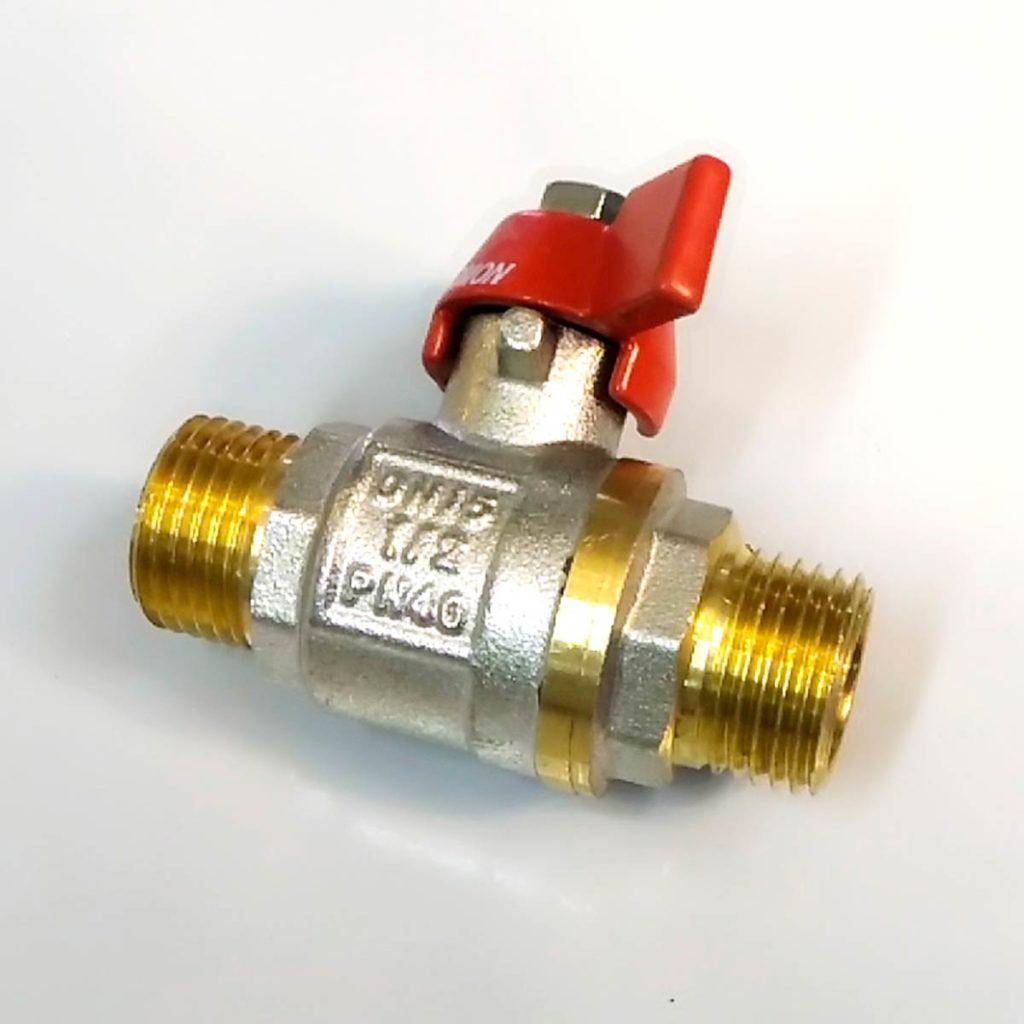

Врезка шарового крана

После того, как перекрыта вода и снят счетчик воды, водопровод перерезается рядом с перекрытым вентилем. Это самый сложный этап процесса монтажа, который требует специальных инструментов и крепежа. Крепежные детали и инструменты зависят от диаметра труб и материала их изготовления – могут потребоваться контргайки или разъемные муфты.

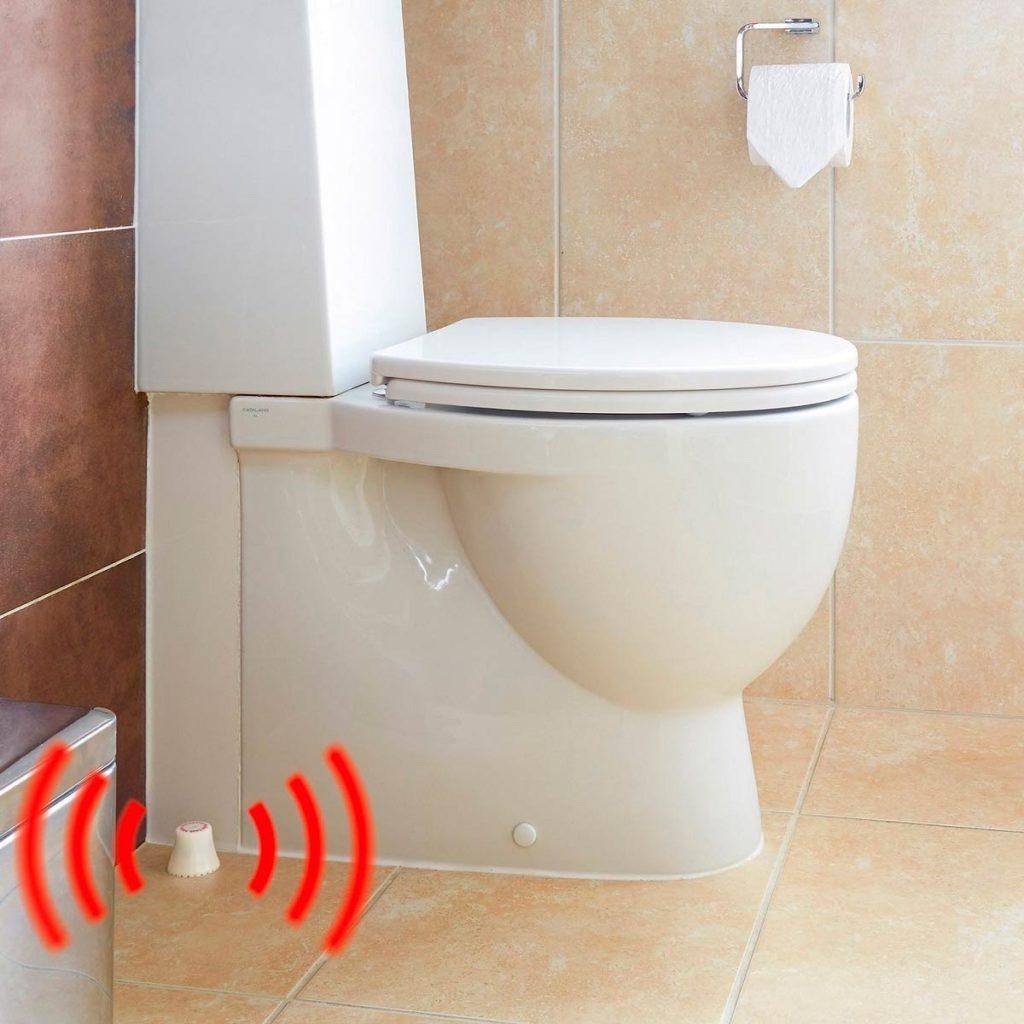

Лучшие места для установка датчиков протечки воды

Хозяин квартиры наверняка уже знает, где в системе коммуникаций наиболее вероятна аварийная ситуация. Места протечки не меняются, даже если установлена новая сантехника. Если это новое помещение, то оптимальным местом будет переход между трубами или в нижней точке помещения, где пол под уклоном.

Правила монтажа контроллера

К устройству обязательно подводят ноль и фазу, а чтобы не перепутать, к каким клеммам присоединяют провода, лучше использовать инструкцию по применению от производителя, или пронумеровать их для удобства работника.

Проверка работы системы

После того, как на модуле управления загорится зеленый сигнал, пластину датчика смачивают жидкостью из крана. При правильном подключении всех составляющих датчика, раздается тревожный сигнал, загорается красная лампочка и прекратится подача воды. Вернуть прибор в режим ожидания можно удалив воды с пластины и перезагрузив устройство.

Принцип работы системы против протечек

Понятно, что если авария произошла на центральном стояке подачи воды в квартире – тут никакая система «автостоп» не поможет. Только перекрыть водоснабжение всего подъезда или дома.

Но есть немало поводов для волнений и у себя в квартире:

  1. Сами внутриквартирные трубы, места соединений, смесители — со временем изнашиваются и становятся причиной аварий.
  2. Сама бытовая техника — стиральные и посудомоечные машины имеют свой срок безаварийной работы. Со временем резиновые уплотнители, трубки подвода воды теряют свою прочность и эластичность. Если их вовремя не заменить, то следующий ремонт будет уже у соседей снизу. И скорее всего за ваш счет.
  3. Самостоятельная прокладка трубопроводов и подключение сантехнического оборудования — унитаза, ванны, душевой кабины, стиральных и посудомоечных машин — тоже частая причина квартирного потопа.
  4. Не забудем и о человеческом факторе. Элементарная забывчивость приводит к переполнению ванны и, как следствие, к затоплению нижних этажей.

Стандартная система антипротечек реагирует на любой контакт с водой на полу. Датчик воды может быть размещен где угодно — санузел, кухня, под ванной или там где возможен прорыв водопровода.

Как работает такая система?

В основе всех извещателей от протечки воды наличие пары электродов.

При контакте с водой электрическая цепь замыкается. Сигнал о понижении сопротивления поступает прямиком на контроллер, который обрабатывает поступившую информацию и подает свой электрический сигнал на срабатывание электромагнитных клапанов, поставленных на трубах подводки воды в квартиру.

Вода в дом поступать не будет то тех пор, пока причины аварии не будет устранены. И только после этого система будет запущена снова и краны подачи воды откроются.

Такие комплексы работают автономно и в автоматическом режиме.

Принцип работы составляющих систему приборов

Чтобы понять, как функционируют все составные части системы, нужно рассмотреть каждую в отдельности.

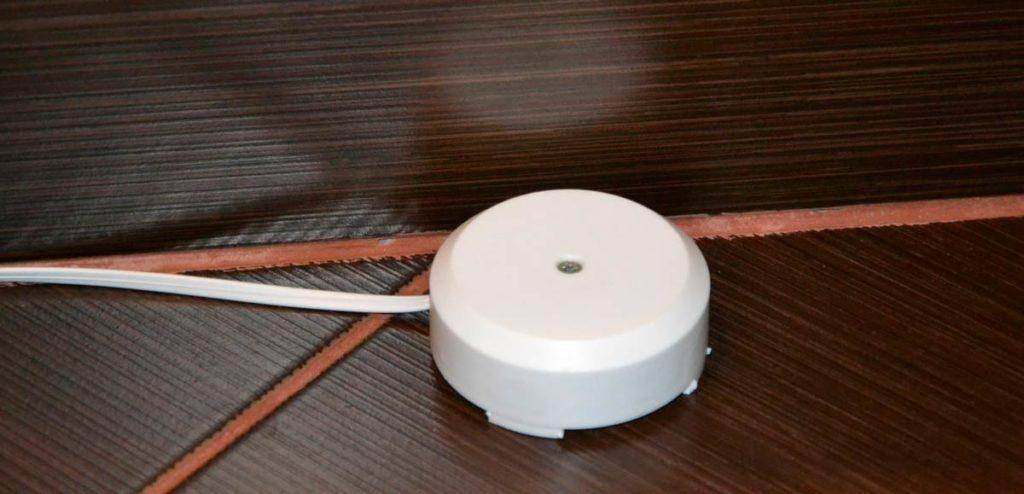

Датчики

Эти элементы выпускаются двух видов: проводного и беспроводного исполнения. Первые питание берут от контроллера, вторые нуждаются в батарейках.

Плюсом проводного датчика является экономичность энергопотребления, однако такие устройства не везде можно установить. К примеру, место для установки слишком удалено от контроллера, или невозможно протянуть к нему провод. Чаще всего комбинируют установку обоих типов датчиков. Основными характеристиками являются:

  1. Количество возможных датчиков от протечки воды, которые можно подключить к комплексу. Чаще всего хватает четырех, но бывают индивидуальные ситуации, когда могут потребоваться дополнительные устройства: тогда создаются цепи из датчиков.
  2. Простота подключения к прибору управления. Удобно, если кабели оборудованы разъемами, и присутствуют соответствующие надписи. Это всё экономит время при монтаже оборудования.
  3. Количество приборов в комплекте. Некоторые изготовители комплектуют свои системы контроля протечки воды минимальным набором датчиков. В таком случае придется докупать дополнительные элементы.
  4. Функциональность. Это может быть длина кабеля, возможность скрыть его проводку, защита от воздействий окружающей среды, простая замена поврежденных участков.
  5. Дальность расстояния работы беспроводного датчика. Этот момент важен, поскольку удаленность прибора от контроллера может быть значительной, либо присутствуют дополнительные препятствия в виде стен, перекрытий и так далее. В таком случае необходимо проконсультироваться с продавцом товара.

Контроллер

Контроллер представляет собой главный управляющий центр системы. Существует ряд особенностей его эксплуатации:

Автономность прибора на случай отсутствия электроэнергии. При сильном затоплении может произойти замыкание электропроводки, а это значит, что контроллер выйдет из строя, и электрокраны не будут работать

Поэтому так важно, чтобы главный управляющий центр имел автономное питание.
Обеспечение резервного питания для прибора очень важно, поскольку даже при автономном варианте батарейки могут разрядиться.
Важным условием является возможность прибора управления работать с радиодатчиками. Это важно, поскольку в некоторых помещениях нет возможности прокладывать кабели.
Минимальное время реагирования на протечку

В этом случае имеется в виду время, за которое реагируют датчики, сам контроллер, и происходит закрывание электрокрана.
Контроль защиты от обрыва в цепи сенсоров. Это важный параметр, поскольку в процессе эксплуатации проводка может быть оборвана детьми, домашними любимцами или грызунами. При этом датчик перестанет функционировать и помещение останется без защиты.
Число кранов и датчиков, одновременно подключающихся к контроллеру. Чаще всего это четыре датчика и два электрокрана. Но бывают варианты, когда этого не хватает, поэтому важна функция дополнительных устройств, которыми может обладать система стоп потоп.
Комфорт эксплуатации – это показатель уровня зарядки, индикация при возникновении течи, самоочистка кранов, возможность временно выключить датчики, например, для уборки помещения, ассортимент батареек для питания, которые легко приобрести.

Исполнительные (запорные) устройства

Еще одним важным элементом в системе является электрокран

Важно, чтобы используемые краны от протечек отвечали определенным характеристикам:

Скорость закрывания крана. От этого зависит количество воды, которая протечет при аварийной ситуации. Чем быстрее произойдёт закрытие, тем меньший ущерб получит помещение.
Компактность, габаритные размеры кранов – это влияет на расположение их в сантехнической системе.
Простота установки и демонтирования

Поскольку работа с кранами осуществляется в тесном сантехническом шкафу, то очень важно обеспечить легкий доступ к ним.
Материал изготовления: влияет на длительность эксплуатации и надежность устройства. Лучшими вариантами являются латунь или нержавейка.
Длина электропровода

На этот показатель влияет удаленность крана от контроллера.
Толщина кабеля важна при установке антипротечки и желании скрыть его от глаз.

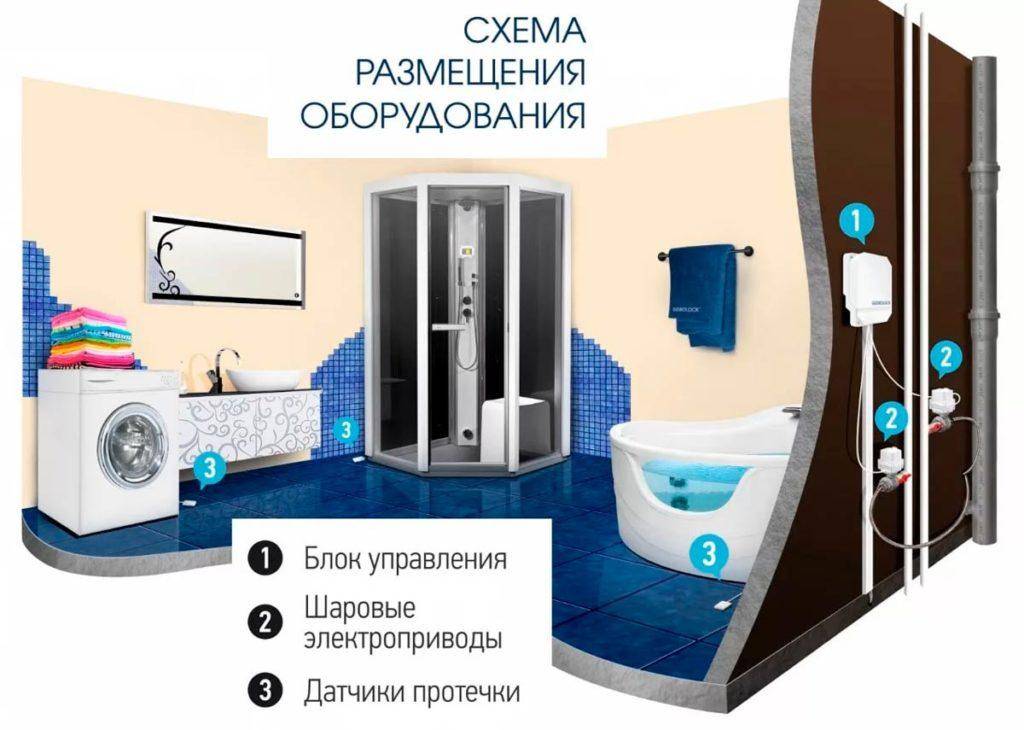

Общие принципы размещения датчиков протечки

Любой владелец помещения (жилого или офисного) знает, где проходят коммуникации водоснабжения или отопления. Потенциальных мест протечки не так много:

  • запорные краны, смесители;
  • соединительные муфты, тройники (особенно это касается пропиленовых труб, которые соединяются методом пайки);
  • вводные патрубки и фланцы бачка унитаза, стиральной или посудомоечной машины, гибкие шланги кухонных смесителей;
  • места подключения приборов учета (счетчиков воды);
  • радиаторы отопления (могут протекать как по всей поверхности, так и в местах соединения с магистралью).

Разумеется, в идеале, датчики должны быть расположены именно под этими устройствами. Но тогда их может быть слишком много, даже для варианта самостоятельного изготовления.

На самом деле, достаточно 1–2 датчиков на потенциально опасное помещение. Если это ванная комната, или туалет — как правило, имеется порожек входной двери. В этом случае, вода набирается, как в поддон, слой может достигать 1–2 см, пока жидкость не прольется через порог. В этом случае, место установки не критично, главное, чтобы датчик не мешал передвигаться по комнате.

На кухне датчики устанавливаются на пол под раковиной, за стиральной или посудомоечной машиной. Если возникнет протечка, она сначала образует лужицу, в которой и сработает сигнализация.

В остальных помещениях прибор устанавливается под радиаторами отопления, поскольку через спальню или гостиную трубы водоснабжения не прокладываются.

Не лишним будет установка датчика в нишу, по которой проходят стояки трубопроводов и канализации.

Наиболее критичные точки прорыва воды

При равномерном рабочем давлении, риск протечки минимален. Тоже самое относится к смесителям и кранам, если вы открываете (закрываете) воду плавно. Слабое место системы трубопроводов проявляет себя при гидроударах:

  • клапан подачи воды в стиральную машину при запирании создает давление, в 2–3 раза превышающее номинал водопровода;
  • то же самое, но в меньшей степени, относится к запирающей арматуре бачка унитаза;
  • радиаторы отопления (а также места их подключения к системе) зачастую не выдерживают тестовую опрессовку, которую проводят предприятия теплоснабжения.

Как правильно размещать датчики

Контактная пластина должна располагаться как можно ближе к поверхности пола, не касаясь его. Оптимальная дистанция: 2–3 мм. Если контакты разместить непосредственно на полу, будут возникать постоянные ложные срабатывания из-за конденсата. Большое расстояние снижает эффективность защиты. 20–30 миллиметров воды, это уже проблема. Чем раньше сработает датчик, тем меньше потери.

Источники

  • https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/datchik-protechki-vody-svoimi-rukami.html
  • https://VashUmnyiDom.ru/bezopasnost/vodozashhita/datchik-protechki-vody-svoimi-rukami.html
  • https://ProSmesiteli.ru/datchik-protechki-vody/
  • https://datchikidoma.ru/avtomatika-inzhenernyh-sistem/datchiki-utechki-vody-svoimi-rukam
  • https://homius.ru/datchik-protechki-vody-svoimi-rukami.html
  • https://HouseDiz.ru/kak-svoimi-rukami-sdelat-datchik-protechki-vody-dlya-doma/

Какую выбрать систему защиты?

Системы защиты от протечек выпускают многие компании, но в нашей стране наибольшее распространение получили Аквасторож, Аквастоп, Neptun и Gidrolock.

Аквасторож

Аквасторож — инновационная система защиты от протечки воды

В комплект поставки системы защиты от протечек Аквасторож входит

  • Основной блок управления
  • Датчики залива
  • Два крана с приводами для холодной и горячей воды
  • Внешний блок питания

Отличительной особенностью контролера является возможность его расширения. При этом устройство собирается подобно конструктору. Так, к примеру, добавив панель датчиков, можно увеличить их число до желаемого количества, докупив радиоблок, сделать из проводной системы беспроводную, а добавив модуль GSM, получать сообщения о протечках на мобильник. Впрочем, можно довольствоваться базовой версией и тем, что входит в комплект поставки.

Подключение проводных датчиков параллельное друг другу. Количество их может быть любым. Приятным моментом является бессрочная гарантия на датчики от компании производителя и возможность бесплатной замены трех датчиков, вышедших из строя.

Установка системы Аквасторож

В системе Аквасторож использованы шаровые краны с низким трением, для закрытия которых достаточно приложить незначительное усилие. Закрытие крана осуществляется с помощью металлической шестерни (в более ранних моделях шестерни были изготовлены из пластмассы), приводимой в движение электродвигателем, установленном на корпусе крана и подсоединенном к контролеру.

Для приведения двигателей в рабочее состояние и закрытия кранов необходим радиосигнал от блока управления, направляемый системой защиты от протечек при поступлении соответствующего сигнала от датчиков воды.

Датчик Аквасторож

Устройство датчика достаточно простое и надежное: корпус и пластина с контактами изготовлены из стекловолокна, для защиты от коррозии контакты покрыты иммерсионным золотом. Для повышения надежности системы можно использовать датчик с защитой от обрыва провода, позволяющий контролеру более точно определять состояние датчиков и своевременно информировать о неполадках в системе.

Устройство датчиков Аквасторож

Датчик срабатывает только в том случае, если уровень воды выше 1 мм. Защитой от ошибочного срабатывания является зазор 1мм между нижней частью корпуса датчика и поверхностью пола.

Радиодатчик может быть установлен двух видов: простой, срабатывающий только при протечке и датчик-пульт, нажав на кнопку которого можно перекрыть краны в любое время.

Neptun

Система защиты от протечек Neptun это российская разработка, производство которой ведет компания Специальные Инженерные Системы.

Комплект системы защиты от протечек Neptun AquaControl

Принцип ее действия аналогичен принципу действия Аквасторожа: в комплект поставки также входит блок управления, два шаровых крана с сервоприводами и проводные датчики. Отличие состоит в том, что система работает только при постоянном подключении к сети электропитания напряжением 220 В.

Эксплуатация такой системы возможна только при наличии заземления розеток.

Принцип работы датчиков протечек

Говоря о блок схеме — все очень просто. Некий элемент фиксирует жидкость в точке его размещения, и подает сигнал в исполнительный модуль. Который, в зависимости от настроек может подавать световые или звуковые сигналы, и (или) дать команду на перекрытие задвижки.

Как устроены датчики

Поплавковый механизм рассматривать не будем, поскольку в домашних условиях он не эффективен. Там все просто: основание закреплено на полу, на шарнире подвешен поплавок, который при всплытии замыкает контакты выключателя. Подобный принцип (только механический) применяется в бачке унитаза.

Чаще всего применяется контактный датчик, который использует естественную способность воды проводить электрический ток.

Разумеется, это не полноценный включатель, через который проходит напряжение 220 вольт. К двум контактным пластинам (см. иллюстрацию) подключается чувствительная схема, которая фиксирует даже небольшую силу тока. Датчик может быть отдельным (как на фотографии выше), или встроенным в общий корпус. Такое решение применяется на мобильных автономных датчиках, работающих от батарейки или аккумулятора.

Если у вас нет системы «умный дом», а вода подается без всяких электромагнитных клапанов, именно простейший датчик со звуковой сигнализацией можно использовать в качестве стартового варианта.

Самодельный датчик простейшей конструкции

Несмотря на примитивность, датчик достаточно эффективен. Домашних мастеров эта модель привлекает копеечной стоимостью радиодеталей, и возможностью сборки буквально «на коленке».

Базовый элемент (VT1) — NPN транзистор серии BC515 (517, 618 и им подобные). С его помощью подается питание на звуковой сигнализатор (B1). Это простейший готовый зуммер со встроенным генератором, который можно приобрести за копейки, или выпаять из какого-нибудь старого электроприбора. Питание требуется порядка 9 вольт (конкретно для этой схемы). Есть варианты под 3 или 12 вольтовые батарейки. В нашем случае используется элемент питания типа «Крона».

Как работает схема

Секрет в чувствительности перехода «коллектор-база». Как только через него начинает протекать минимальный ток, открывается эмиттер, и подается питание на звуковой элемент. Раздается писк. Параллельно можно подключить светодиод, добавляя визуальную сигнализацию.

Сигнал к открытию коллекторного перехода дает та самая вода, о наличии которой надо сигнализировать. Из металла, не подверженного коррозии, изготавливаются электроды. Это могут быть два кусочка медной проволоки, которую можно просто облудить. На схеме точки подключения: (Электроды).

Собрать такой датчик можно на макетной плате.

Затем прибор помещается в пластиковую коробочку (можно в мыльницу), в донышке которой проделаны отверстия. Желательно, чтобы при попадании воды, она не касалась монтажной платы. Если хочется эстетики, печатную плату можно вытравить.

Недостаток такого датчика — различная чувствительность к разным типам воды. Например, дистиллят от протекающего кондиционера может остаться незамеченным.

Исходя из концепции: недорогой автономный прибор, его нельзя интегрировать в единую систему защиты вашего дома, даже самодельную.

Датчик протечки воды на микросхеме К561ЛН2

Он работает по схеме, подобной предыдущей, тоже обладает высокой чувствительностью и надежностью.

Состав деталей

Кроме датчика влажности и микросхемы К561ЛН2 потребуется:

  • биполярный транзистор VT1 серии КТ3107Д;
  • резисторы на 3 Мом и 30 К три штуки, 430 К — два, 430 К и 57К — по одному;
  • полярный конденсатор на 100 микрофарад для работы под напряжением до 16 вольт;
  • конденсатор на 0,01 мк — два и 0,1 мк— тоже два;
  • генератор звуковых волн ЗП-22;
  • источник питания на 6÷9 вольт.

Принцип работы электрической схемы

При сухих контактах датчика влажности транзистор VD1 закрыт, а при появлении на них воды его полупроводниковый переход открывается и происходит запуск звукового генератора, выдающего сигнал тревоги.

Эта схема тоже обладает небольшим потреблением мощности. В режиме ожидания ток нагрузки источника напряжения не превышает 1 мКА, а при срабатывании он составляет порядка 3 мА.

Датчик протечки воды, собранный своими руками по любой из вышеприведенных электрических схем, можно установить в любом проблемном месте, где высока вероятность создания аварийной ситуации в системе водоснабжения под:

  • стиральной или посудомоечной машиной;
  • раковиной;
  • ванной;
  • системой питающих трубопроводов водоснабжения.

Его звуковое предупреждение своевременно оповестит жильцов квартиры о начале протечки воды, но не обеспечит ее автоматическое отключение. Выполнять такую функцию предназначены другие устройства, о которых рассказывает владелец видеоролика Remontkv.pro “Как не затопить соседей”.

Полезные товары

  • Электропаяльник с регулируемой температурой
  • Цифровой штангенциркуль
  • Питчер для бариста

Полезные сервисы и программы

  • Курсы по дизайну
  • Онлайн изучение английского языка с репетитором или самостоятельно

Как правильно подключать

Все современные системы антипотопа отличаются простотой сборки и возможностью самостоятельного монтажа. Собственно говоря, это своего рода конструктор, состоящий из отдельных частей, которые довольно легко соединить между собой специальными разъемами.

Порядок монтажных работ состоит из:

  1. Составления плана размещения датчиков, кранов и места установки контроллера.
  2. Проложить и подсоединить монтажные провода.
  3. Врезка в систему трубопроводов отсекающих шаровых кранов с электрическим приводом.
  4. Установка приборов учета расхода воды.
  5. Установка датчиков протечки воды.
  6. Навеска на свое место блока управления.
  7. Подключение и проверка всей схемы.

Если у вводного патрубка на стояке присутствует врезной тип подключения то, например такая система как «Аквасторож», монтируется непосредственно к нему. Если нарезной — то может понадобиться переходник в виде нарезной гайки для соединения двух труб (муфта).

Но, в любом случае, резьбовые соединения необходимо обмотать ФУМ-лентой для герметизации. И таким образом присоединить электрозадвижку.

Это что касается водопроводной части.

Присоединение контроллеров у каждой системы может происходить по-разному. Поэтому советуем внимательно изучить инструкцию. В ней должны быть указаны места подключения разъемов и их маркировка по проводам.

Такая же маркировка есть и на проводных датчиках.

Присоединение беспроводных извещателей к контроллеру совершается автоматически.

Контроллеру не требуется дополнительных настроек — он готов к работе сразу после подключения и подачи электропитания.

Чтобы исключить появление случайных срабатываний водой, на панели управления находится регулятор задержки, которым можно установить время от момента попадания воды на контакты извещателя до момента отключения водоснабжения.

Если система снабжена дополнительным блоком для автономной работы, его монтируют уже в конце монтажа всей системы.

Подключение крана к реле

Данное реле имеет собственный плагин, через который можно управлять двумя каналами.

Управление краном происходит через режим Interlock.

Для активизации данного режима необходимо, чтобы один из каналов реле был включен.

Те, кто сталкивается с проблемой включения Interlock через Wi-Fi сеть, попробуйте проделать все через мобильное соединение (т.е. фактически через китайские сервера). Сделайте это один раз и больше эти настройки не изменяйте.

Ноль является общим проводником как для реле, так и для электрокрана. Управляющие фазы вентиля подключаются на контакты L1 и L2.

Благодаря режиму Interlock, в один момент времени активным может быть только один из контактов.

Проверить работоспособность на “сухую” можно через приложение Aqara на смартфоне. Первый канал должен закрывать вентиль, второй открывать.

Помимо крана холодной воды, параллельно можно подключить и вентиль от труб ГВС (горячего водоснабжения). Мощности реле хватит на несколько кранов одновременно.

Общая нагрузка доступная для подключения – 2,5кВт!

Как уже говорилось выше, кроме смартфона краном можно управлять через обычный комнатный двухклавишный выключатель света.

Для этого на общий вход выключателя подается напряжение с разъема реле L-IN (там, где перемычка). Два отходящих контакта двухклавишника соединяем с разъемами S1 и S2.

При нажатии одной клавиши кран откроется, другой – закроется.

Ошибка №4
Питание на эл.двигатель крана нужно подавать кратковременно, только в момент открытия или закрытия, нельзя чтобы оно “дежурило” там постоянно.

Поэтому еще до установки в систему, замерьте секундомером время работы вентиля. Обычно оно находится в пределах 20 секунд.

Ошибка №5
Также не рекомендуется подавать фазу на реле через физические выключатели, она должна идти только от самого реле.

Были прецеденты, когда реле сгорало и выходило из строя именно по этой причине.

Казалось бы, гораздо проще запитать выключатель от ближайшей распредкоробки, после чего соединить его с двухканальным Zigbee реле. На самом деле это приводит к непредсказуемым последствиям.

Радиобаза

Это небольшой блок, который подключается к основному контролеру или любому другому периферийному устройству. Предназначен он для обслуживания беспроводных датчиков утечки воды. К одной радиобазе можно подключить до 8 датчиков. Они сканируются в постоянном режиме с малым интервалом. При невыходе датчика на связь в течение 10 минут, подается команда на закрытие кранов.

Дополнительный блок «Радиобаза» позволяет использовать беспроводные датчики

При установке беспроводных датчиков, их надо сначала прописать в базе. Для этого подносим датчик к базе, нажимаем на корпусе кнопку +1. Устройство записывает информацию о датчике в свободную ячейку энергонезависимой памяти. Так поочередно заносим в память все датчики. Чтобы при срабатывании не было проблем с идентификацией, лучше на корпусе ставить номера, а напротив соответствующего светодиода написать место установки датчика.

Характеристики радиобазы — модуля для обслуживания беспроводных датчиков затопления

В штатном режиме при питании через адаптер (есть сеть 220 В) сканирование беспроводных датчиков происходит практически непрерывно. При питании от батарей или аккумулятора, есть два варианта работы: активный и энергосберегающем. Выбор режима — за пользователем. Для перехода на энергосберегающий режим надо на радиобазе снять соответствующую перемычку. В этом случае тестирование будет происходить примерно раз в минуту, так что в случае аварии будет присутствовать некоторая задержка. Зато заряда трех батареек будет хватать примерно на 3 года. При активном режиме работы и непрерывном тестировании датчиков, батареи разряжаются гораздо быстрее.

Как работают датчики протечки воды

Несмотря на огромное количество приборов, имеющихся в продаже, для людей, способных работать с простыми деталями и схемами, датчик протечки воды своими руками – оптимальный выход из положения. Копеечные составляющие, смонтированные по простому принципу в стационарную систему не только не делают ощутимой бреши в семейном бюджете, но и работают намного надежнее.

Принцип работы системы против протечки

Приборы, способные проинформировать о наличии в системе протечек воды, вне зависимости от их функциональности, внешнего вида и способа размещения, построены по общему принципу. Природная разница в электропроводности воздушной и водной среды, при попадании жидкости из аварийной трубы на один из установленных электродов дает моментальное замыкание электрической цепи. Далее запускается схема действий, предусмотренная конкретным прибором:

  • после поступления тревожного сигнала на контроллер, просто перекрывается размещенный на вводе электромагнитный клапан;
  • сигнал установлен звуковой или световой, или подаются сразу оба вида тревожного оповещения;
  • запускается автоматическое устройство для откачки воды;
  • датчики воды в квартире устанавливаются в проблемных местах и позволяют моментально определить локализацию аварийного сегмента.
  • прибору потребуется от 2-х до 30 секунд, чтобы перекрыть поступление воды, и это время зависит от его типа;
  • если такое устройство монтируется на системе подачи горячей воды в трубах отопления, оно не может перекрыть водяной поток, но все же просигнализирует об аварии.

Что входит в защиту от протечек

В состав типовой установки может входить вариабельное количество элементов, которое определяется типом выбранной системы. Обязательно необходим беспроводной датчик утечки воды – он контролирует потери жидкости, понадобятся и датчики с проводами. В некоторых устройствах предусматриваются источники питания, обеспечивающие отключение воды при протечке, даже если в электросети отсутствует напряжение.

Область применения устройств контроля над протечками жидкостей

Утечка и подтекание жидкости – распространенное явление, от которого не застрахованы жильцы квартиры с централизованным водоснабжением или частного дома с автономной системой водоснабжения. Установка датчика при вселении или замене труб в капитальном ремонте, позволит не беспокоится об аварийной ситуации, даже если хозяева жилища в отъезде.

Датчик утечки воды в квартире – не единственная область применения: контролировать уровень жидкости нужно в инженерных системах, установленных в подвалах, подземных коммуникациях, и а местах с доступом, затрудненным для визуального осмотра. Не помешает такое устройство на трубах водяного отопления, даже если он просто сигнализирует о неисправности. В промышленных масштабах, используя различные принципы действия, можно контролировать цистерны, вагоны-резервуары, баки для хранения сырья или готовой продукции, емкости различного размера, системы водообеспечения, расположенные на значительном расстоянии.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
