Чугунные батареи нового образца: цена моделей, разновидности и способы подключения

Какие чугунные радиаторы отопления лучше

Современные чугунные радиаторы имеют довольно привлекательный дизайн и хорошо впишутся в любой интерьер.

Вы считаете, что чугунные радиаторы существуют только в таком виде, в каком вы привыкли их видеть? На самом деле ситуация далека от ваших представлений. Действительно, на отопительном рынке полно классических чугунных батарей с простым внешним видом. Дизайн здесь отсутствует как класс – это простые и практичные отопительные приборы, отличающиеся своей минимальной стоимостью.

Также в продаже имеются чугунные батареи нового образца. Они отличаются великолепным внешним видом и могут посоперничать с алюминиевыми, стальными и биметаллическими моделями. Если простые радиаторы обладают непритязательной шершавой поверхностью, то модели нового образца идеально гладкие – как их собратья из других материалов. Секции батарей преобразились и получили интересную форму, стали тоньше и привлекательнее.

Глядя на некоторые чугунные батареи нового образца, никогда не скажешь, что они сделаны из чугуна – такой эффект достигается за счет новейших технологий обработки металла. Несомненным новшеством стали секционные радиаторы, выполненные по аналогии с алюминиевыми и биметаллическими образцами.

Существует огромные выбор дизайнерских чугунных батарей в ретро стиле.

Еще одной новинкой стали дизайнерские чугунные радиаторы. Они представлены в виде классических моделей с элементами фигурного литья или со специальной окраской. Отдельные виды очень похожи на оригинальные ретро-радиаторы, но отличаются доступной стоимостью. Выпускаются батареи с позолотой, с серебряной окраской, с декоративной штамповкой, с окраской под гжель и многие другие. В качестве сопутствующих аксессуаров предлагаются декоративные краны и прочие элементы.

Выбирая между отечественными и зарубежными моделями, сделать правильный выбор сложно. Батареи нового образца выпускаются производителями из России, Германии, Швейцарии, Чехии и Италии. Зарубежные изделия отличаются более привлекательным дизайном и меньшей внутренней емкостью. Еще одним отличием является их повышенная стоимость. Чугунные батареи отопления российского производства можно купить во многих магазинах, в то время как продукция зарубежных брендов встречается реже. Кстати, Россия выпускает радиаторы как старого, так и нового образца.

Заключительный вывод можно сделать такой – покупайте батареи, которые пришлись вам по вкусу и по карману. Отдавайте предпочтение современным моделям с гладкой поверхностью, так как ухаживать за ними намного легче. Что касается страны-производителя, предпочтение можно отдать как отечественным брендам, так и зарубежным.

Недостатки чугунных батарей, переходящие, в основном, в достоинства

Недостатки чугунных батарей

Высокая продолжительность нагрева

Да, чугун нагревается несколько дольше, чем алюминий или сталь. Его толстые стенки требуют определённого времени на разогрев. Но посмотрите на это с другой стороны, ведь и охлаждается он несколько медленнее. Отопительный сезон в России короткий и когда за окном ещё холодный, дождливый май, неожиданно отопление домов прекращается. И в такой ситуации ваша квартира останется ещё на определённое время тёплой, в то время как дома, оборудованные другими видами батарей, в один миг охладятся.

Низкая передача тепла в помещение

Люди, предпочитающие алюминиевые или биметаллические батареи утверждают, что теплоотдача чугунных батарей, при одинаковых габаритах и потреблении воды, гораздо ниже, чем у первых. Но давайте разберём принцип нагрева, ведь он тоже влияет на то, как нагревается комната. В алюминиевых и биметаллических батареях нагревается лишь сердечник, и, соответственно, воздух, проходящий через него. В то время как чугунные батареи нагревают сам кожух, испуская тепловое излучение. А значит, тепловые лучи нагревают все предметы, стоящие в комнате. Затем, нагрев может осуществляться уже от самых предметов.

Большой вес

Естественно, что широкие стенки радиатора (которые, к слову, обеспечивают долговечность и хорошее удержание тепла) не могут весить легко, как тоненькие чугунные. Но эта проблема должна волновать лишь монтажника. В процессе эксплуатации большая масса батарей скорее плюс, чем минус.

Большие затраты теплоносителя

Не удивительно, что в чугунную секцию радиатора требуется в среднем на пол-литра воды больше, чем в алюминиевую, ведь габаритные размеры у них при этом тоже различаются. Алюминиевые батареи в средней на треть меньше.

Не эстетичность

Конечно, чугунные радиаторы, родом из СССР не блистали красотой. Наверное, поэтому их всегда старались скрыть и загородить всевозможными предметами интерьера, отнимающими тепло. Но эти времена прошли. Сегодня отечественные радиаторы производят в аккуратном плоском корпусе, который легко впишется в любой интерьер, и не будет бросаться в глаза. А уж что говорить о зарубежных производителях. Фабрики из Германии, Англии, Франции и Китая производят чугунные батареи в любом стиле, который душе угодно. И расписные, и с рисунками, и с аэрографией, и с декором стразами – любой вариант на ваш заказ. Стоить такое произведение искусства будет дороже, однако эстетически принесёт огромное удовольствие.

Виды монтажных запчастей

Фурнитуру для радиаторов подбирают исходя из способа подключения

Варианты подключения тепловых конвекторов могут быть разными:

• диагональное подсоединение;
• врезка с одной стороны;
• стыковка в нижней части по краям.

В зависимости от этого выбирают и фурнитуру. По диаметру винтового соединения последней необходимо приобретать тот или иной вариант комплекта подключения радиатора. Основное отличие между ними состоит в том, что диаметр внешней резьбы может быть выполнен на полдюйма либо три четверти.

Для фиксации подвесного конвектора на стене также есть различные крепежные наборы – скобы, штыри и уголки. Первые два вида кронштейнов применяют на стенах из кирпича, шлакоблока и аналогичных конструкциях, уголки – при установке батарей на деревянные поверхности.

Для подсоединения радиаторных батарей ½

Фитинги из латуни для радиаторов, работающих с жидкими теплоносителями

Монтажные комплекты для радиатора поступают в продажу без кронштейнов для подвешивания тепловых коллекторов. Запчастей в упаковке шесть и они рассчитаны на работу с любым типом батарей из биметалла, алюминиевых сплавов и стали, размеры которых по высоте соответствуют 0.8-0.35 метрам, а тип монтажного отверстия коллектора внизу и вверху определяется как G1” (внутренняя). Сами переходники имеют внутреннюю резьбу для подключения к вентилям размером в полдюйма.

Фитинги предназначены для работы только с жидкостным теплоносителем водой или антифризами, которые по составу не содержат компонентов, разрушительно влияющих на уплотнительные кольца. Нормальное функционирование элементов гарантировано при внутреннем давлении системы, не превышающем 16 Бар.

Внутренняя нарезка таких изделий имеет диаметр в полдюйма. Установку футорок на посадочные места необходимо осуществлять с усилием не превышающем 25 Нм, кран Маевского и пробки при монтаже затягивают с меньшей силой – 20 Нм.

Для подсоединения радиаторных батарей ¾

Полипропиленовые фитинги для радиаторов отопления

Аналогично вышеописанному радиаторному комплекту набор на внутреннюю резьбу в три четверти можно устанавливать практически на все типы тепловых конвекторов, работающих на жидкости, предъявляемые технические требования к монтажу у них одинаковы. В упаковке находится шесть монтажных аксессуаров и ключ для крана Маевского.

Переходники, клапан сброса воздуха и пробка изготовлены из латуни, покрытой напылением никеля и полипропилена. Все элементы, внешней нарезки запчастей имеют силиконовые уплотнители для быстрого монтажа, сами футорки герметично вкручивают в батареи при помощи фум ленты или специальных герметиков, выдерживающих температуры до 100 градусов по Цельсию. Каждая резьбовая вставка снабжена шестигранником для удобного вкручивания накидным или разводным ключом.

GuRaTec Apollo 765

Основные характеристики:

• радиатор чугунный, напольный, секционный;
• максимальное рабочее давление — 8 бар;
• наибольшая температура теплоносителя — 110 °C;
• выпускается в трех типоразмерах по высоте: 475 мм, 765 мм и 970 мм;
• ширина 1 секции — 76 мм.

Описание модели

Радиаторы GuRaTec Apollo 765 от немецкого производителя украшены чугунным литьем в виде оригинального растительного орнамента. Они выпускаются в тринадцати различных цветах и оттенках. Любителям классики предлагаются строгие белые, серые и черные тона в матовом или глянцевом исполнении. Для тех, кому по душе другие стили, подойдут цвета золота, серебра, состаренной бронзы и даже с перламутром.

Для подключения в закрытую систему отопления предлагаются комплекты запорной и регулирующей арматуры, выполненной в одном стиле с радиаторами. Все вместе представляет собой ретро-стиль с элементами роскоши.

Благодаря различной высоте радиаторы могут применяться в небольших помещениях с низкими подоконниками. Для больших обогреваемых площадей возможно увеличение количества секций до 15 штук.

Технические характеристики

Радиатор высотой 768 мм обладает следующими данными:

Количество секций	Длина, мм	Глубина, мм	Вес, кг	Объем, л	Мощность, Вт
5	427	250	62	10,5	920
6	507	250	74	12,6	1104
7	587	250	86	14,7	1288
8	667	250	98	16,8	1472
9	747	250	110	18,9	1656
10	827	250	122	21	1840
11	907	250	134	23,1	2024
12	987	250	146	25,2	2208
13	1067	250	158	27,3	2392
14	1147	250	170	29,4	2576
15	1227	250	182	31,5	2760

Основные преимущества

Изделия, выпускаемые немецкой фирмой GURATEC, пользуются большим спросом на рынке отопительных приборов. Это обусловлено тщательным контролем качества продукции.

Так, заводская проверка радиаторов на прочность заключается в повышении опрессовочного давления до 10,8 бар, что значительно превышает рабочее. Такая нагрузка сразу выявляет неблагополучные секции и полностью исключает наличие различных дефектов внутри других элементов радиатора.

Покраска

Элементы приборов отопления проходят перед окрашиванием абразивную подготовку в несколько стадий, затем нагреваются для вытеснения влаги из глубины материала, грунтуются. После этого помещаются в электростатическое поле и окрашиваются методом порошкового напыления. Такая многоступенчатая покраска делает поверхность радиаторов чрезвычайно стойкой к механическим повреждениям.

Материал изготовления и способ подключения

Чугун имеет высокие антикоррозийные свойства, срок эксплуатации изделий доходит до 40–50 лет. Теплоемкость радиаторов позволяет поддерживать в помещениях комфортную температуру, а высокая теплоотдача – обогревать большие площади. Радиаторы этой серии – полнопроходные, так как имеют 4 боковых отверстия, что позволяет устанавливать их в систему различными способами.

На какие характеристики смотреть при выборе чугунных радиаторов?

Несмотря на простоту конструкции, есть целый ряд характеристик, по которым их стоит сравнить перед покупкой. Среди них:

Тип подключения – здесь разнообразия почти нет, у представленных в магазинах моделей подключение почти всегда боковое. Оно наиболее эффективно, поскольку позволяет радиатору прогреваться равномерно: при остывании теплоноситель оседает, а более тёплый поднимается, затем они вновь меняются.

Тип конструкции – настенный или напольный. Чаще встречаются радиаторы первого типа, поскольку их удобно устанавливать в пространстве под подоконником. Впрочем, напольные тоже постепенно набирают популярность, ведь они могут занимать места не больше настенных, а главное – не требуют, чтобы рядом была несущая стена.

Теплоотдача – именно от неё зависит, сколько тепла радиатор будет передавать в помещение. Помимо мощности, она определяется и некоторыми другими факторами, в результате чего нередко реальный показатель оказывается ниже, чем указанный производителем – и это стоит учитывать.

Объём теплоносителя – в этом отношении чугунные радиаторы уступают алюминиевым, заливать в них при той же теплоотдаче нужно примерно в 2,2 раза больше воды. Сам по себе объём не так важен, он используется для расчёта мощности.

Максимальная рабочая температура – 110 ˚С вполне достаточно для подключения к отопительной сети.

Максимальное рабочее давление – не должно быть ниже 8 атмосфер, лучше 10, иначе радиатор в российских условиях долго не протянет.

Опрессовочное давление создаётся во время проверок системы. Должно составлять по меньшей мере 12 атмосфер, лучше 15-18.

Диаметр подключения – зависит от таких параметров, как мощность и количество секций. Стандартные варианты – трубы на ½, ¾ и 1 дюйм

Межосевое расстояние – нужно, чтобы оно соответствовало расстоянию между подводящей и выводящей трубами. Это условие не всегда соблюдается в изготовленных за границей моделях, что добавляет хлопот, поскольку такие трубы необходимо адаптировать. Обычное равно 50 см.

Габариты – их нужно знать, чтобы батареи точно уместились в пространстве между подоконником и полом. Стоит оставить небольшие заделы: хотя бы 10 см до подоконника, и 7 до пола. Таким образом, распространению тепла с воздухом ничего не будет мешать.

В чём преимущество чугунного радиатора среди других типов

Радиатор из чугуна отличается улучшенной энергоёмкостью и эксплуатационной надёжностью. Для лёгкости чтения, пояснения будем давать с использованием аббревиатуры радиаторов:

• чугунная батарея – ЧБ;
• алюминиевый радиатор – АР;
• биметаллический регистр – БМР;
• конвекторы водяные – КВ.

1) После летнего ремонта и монтажа труб отопления, внутри радиатора остаются частицы металла от сварки, мелкий песок. При некачественной работе фильтров очистки воды мелкие абразивные фракции поступают вместе с теплоносителем. В секциях ЧБ частицы долго не задерживаются, проскакивая вместе с водой, в АР и БМР остатки металла и песка уменьшают проходное сечение, создают пробку, затор, из-за чего работают хуже на нагрев помещения.

2) Внутри батарей могут оставаться металлические окалины после сварки труб отопления, твёрдые частицы песка. Они работают как абразив при высокой скорости движения воды, изнашивая внутренние стенки металла. Внутренние стенки АР, БМР, КВ изнашиваются и боятся такого вида повреждений, а ЧБ – устойчивые к абразивному износу.

3) Прочность сплавов чугуна прочнее алюминия, биметаллического состава. При разгрузке, монтаже, эксплуатации наружная стенка чугунного радиатора не повредится: не будет замятия, трещин, сплющивания. Наружная стенка выполняется из толстого слоя чугуна с образованием декоративных рёбер жёсткости, что сказывается на прочности изделия.

4) Скорость подъёма температуры в помещении ЧБ достигается медленнее, но отдача тепла воздуху и сохранение тепла в помещении – в 1,5 раза выше, чем в АР, БМР, КВ.

5) Увеличение полезной площади и объёма воздуха в помещении с заменой отопительных приборов достигается дешевле с использованием ЧБ. Возможно добавление 2-5 секций, чего не удастся сделать в случае с АР, БМР, КВ: потребуется их замена новыми приборами с выбросом старых.

Что есть в ЧБ, но нет в АР, БМР, КВ

Без обзора технических характеристик ЧБ установить приоритет сложнее, поэтому рассмотрим эксплуатационные параметры таких батарей:

1. Долговечность больше в 2-4 раза, срок службы – 50-100 лет.
2. В течение 15-20 лет не наблюдается внутренней коррозии металла.
3. Прочность внешней стенки металла сохранят первозданный вид в процессе складирования, ремонта, эксплуатации.
4. Имеют больший коэффициент теплопередачи стенки металла воздуху помещения.
5. Выдерживают высокое рабочее давление: до 9 кгс/см2, при ошибках испытания сетей отопления – до 15 атм.
6. Высокая степень безопасности оборудования.

Исполнение ЧБ различается количеством каналов:

• 2-х канальные
• 1-канальные.

Особенность модификации ЧБ

Радиаторы выполняются составными частями. Секции соединяются между собой внутренними гайками, уплотняются термостойкими прокладками снизу и сверху проходного канала. ЧБ может собираться по размерам оконного проёма, на исполнение ЧБ не влияют: высота, глубина, ширина оконной нижней выемки.

ЧБ долговечнее, меньше подвержены разрушению и коррозии внутренней стенки, чугун инертен к агрессивным средам, кислотной водной среде и щелочному теплоносителю. Алюминий и изделия из стали боятся коррозии и агрессивной среды, поэтому АР, БМР, КВ не могут длительно работать в таком режиме. Слив воды на длительный межотопительный период, когда наступает перерыв в отопительном сезоне, не повреждает коррозией металл чугунной батареи изнутри.

ЧБ не реагируют на резкое повышение давления. Они не боятся внезапных гидравлических ударов, неожиданных скачков параметров рабочей среды. Радиаторы выдерживают напор воды до 9 кгс/см2, при испытании на прочность – 12-15 кгс/см2.

Эффективность обогрева помещений: выстуженных, находящихся длительное время без тепла, достигается быстрее ЧБ: они могут работать с температурой воды до 110 °С. Горячей дольше сохраняется наружная поверхность радиатора вследствие отдачи теплоты конвекцией (1/3 доли) и излучением (2/3 потока мощности).

Чугунные батареи старого и нового образца

Поскольку не было альтернативы, всех устраивали старого образца чугунные радиаторы отопления и их характеристики:

• температура циркулирующего потока (вода и пар) до +110°C;
• давление в системе до 15 бар;
• безупречная эксплуатация не менее 20 лет, возможность применения до 50 лет;
• стойкость к химическим и органическим примесям теплоносителя;
• невысокая себестоимость.

Чугун известен немалым весом – самый тяжелый металл из применяемых в повседневном обиходе. «Гармошки» были известны из-за большого веса, что создавало немалые проблемы при их транспортировке и установке. Стены, на которые крепились такие батареи, подчас не выдерживали держателей, и обогревающие элементы проседали, нарушая горизонталь. Это вело к завоздушиванию верхнего угла и засорению нижней точки.

Чугунные батареи самые тяжелые из всех

У многих моделей нового образца есть удобные ножки. Еще они отличаются более интересным дизайном, нередко с узорами в виде металлической напайки. В общих чертах эти блоки для обогрева помещения напоминают классические чугунные радиаторы, но они более:

• легкие;
• эстетичные;
• устойчивые к загрязнениям;
• эффективные в плане теплоотдачи относительно батарей советской эпохи.

Большинство новых чугунных батарей отличаются положительными характеристиками:

1. Масса намного меньше, в отличие от старых, с весом до 112 кг.
2. Высокий коэффициент теплоотдачи.
3. Есть практичные гладкие образцы и с узорной поверхностью (дизайнерские), что дает возможность органично вписать в любой интерьер – классика, ретро и модерн.
4. Доступные расценки на весь модельный ряд теплового оборудования из тяжелого металла.
5. Оборудование работает при разном уровне pH (кислотная или щелочная реакция воды).
6. Предлагаются гладкие металлические модели и с окрашенной поверхностью (поддаются перекрашиванию в предпочитаемый цвет).

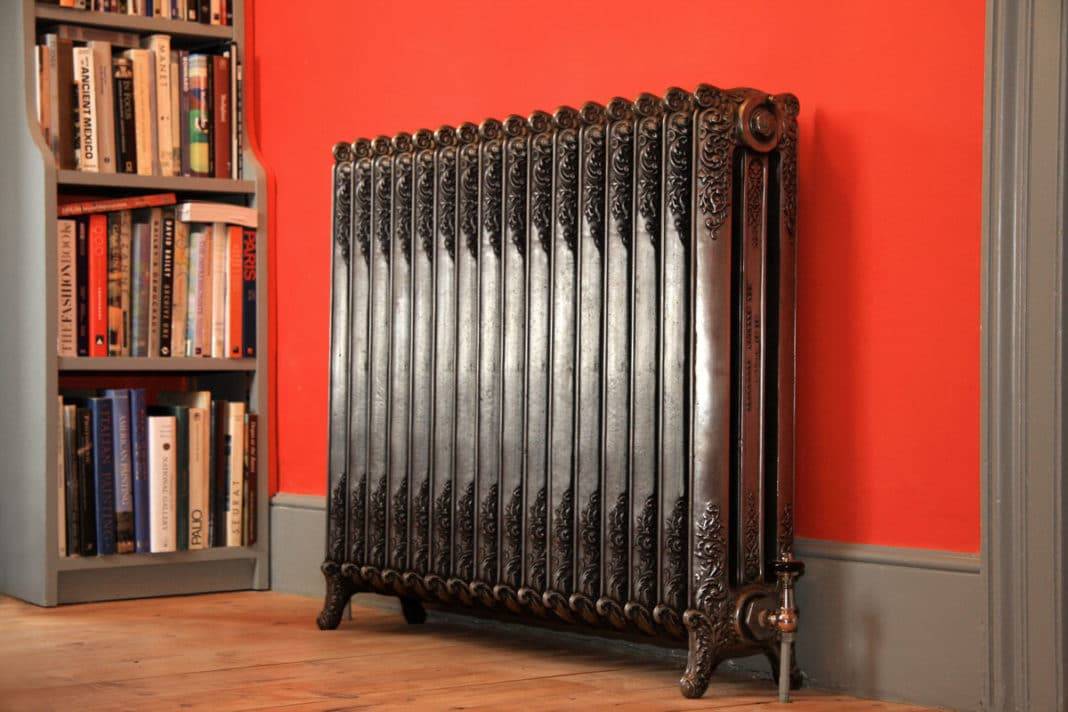

Чугунный радиатор с узорной поверхностью (дизайнерский)

Критерии выбора отопительных батарей из чугуна

Основные показатели, по которым выбирают тепловое оборудование:

• металл;
• эстетика образца;
• КПД батареи (тепловая отдача);
• разновидность отопительной системы;
• долговечность и надежность модели;
• разновидность подключения;
• способ обогрева помещения (не во всех случаях есть подоконная ниша для батарей).

Качество батарей из чугуна проверено временем, поэтому они остаются востребованными, несмотря на немалый вес и специфику. Российский рынок изобилует предложениями не только отечественного образца, но и чугунных радиаторов зарубежного производства. Это известные бренды, выпускающие тепловое оборудование в таких странах:

1. Британия;
2. Словакия;
3. Чехия;
4. Италия;
5. Турция;
6. Китай.

По форме российские и импортные модели практически не отличаются, если не говорить о дизайнерских моделях. Существенное отличие – качество литья и самого чугуна. Из-за этого радиаторы зарубежного образца имеют более гладкую поверхность, что благоприятно отражается на снижении их массы.

Чугунные радиаторы — долговечные и надежные

Изделиям из тяжелого металла (от любого производителя) свойственна высокая устойчивость к коррозии металла. Однако постепенно все они засоряются из-за теплоносителя, поступающего из металлических труб.

Нельзя не вспомнить, что чугунные батареи медленнее разогреваются, чем модели из другого металла, но и остывают дольше. Эта способность по-разному оценивается потенциальными покупателями, но ее нельзя отнести ни к достоинствам, ник недостаткам изделий из этого металла

При покупке важно обращать внимание на технические параметры, включая теплоемкость, чтобы правильно рассчитать количество «ребер» на одну комнату

Сегодня в продаже можно найти не только цельнолитые конструкции, но и высокохудожественные секционные образцы из серого чугуна. Их литье производится по особой технологии в формах, обеспечивающих отменные характеристики приборов.

Цена на отечественные и импортные батареи из чугуна тоже разнится. Сравнение можно увидеть в таблице.

Таблица 1

Стоимость 1 секции, руб.
МС-140 (Беларусь)	Viardus Termo (Чехия)	Kiran (Украина)	Demrad 350 (Турция)	Nostalgia (Retro) 500/180 (Турция)
От 340	От 425	От 335	От 400	От 2120

Сравнение чугуна и стали

Иногда вопрос, «что лучше», когда он касается разных видов батарей отопления, не совсем корректен. Зачастую,  обогреватели попросту используются в разных типах отопительных систем, поэтому сравнивать их технические характеристики не имеет смысла.

Вопрос, какие батареи лучше, чугунные или стальные, из той же категории. Сравнение этих устройств это докажет:

Параметры/1 секция	Стальные радиаторы	Чугунные батареи
Тепловая мощь	от 317 Вт	от 120 до 160 Вт
Вес	от 7.8 кг	0т 3.5 кг до 7 кг
Объем	от 3.3 л	0.8 л
Конструкция	панель	секции
Рабочее давление	8.7 Бар	9 Бар
Срок годности	10 лет	35 лет
Нагрев теплоносителя	+110	до +150
Устойчивость к гидроударам	нет	да
Устойчивость к коррозии	нет	да

Как видно из таблицы, вопрос не в том, стальные или чугунные батареи лучше, а в том, что первые хорошо себя проявляют в автономных системах, где не бывает гидроударов и теплоноситель чистый, а вторые – в условиях центрального отопления.

Стальные панели имеют несколько минусов, которые отсутствуют у аналогов из чугуна:

• В случае протечки придется ремонтировать или полностью заменять всю панель, тогда как у чугунных радиаторов можно поменять неисправную секцию на другую.
• Панели соединяются друг с другом сварочным швом, и насколько качественным бы он ни был, под постоянными гидроударами он может дать течь.
• Узкие каналы для теплоносителя с одной стороны обеспечивают его малое количество в устройстве, что позитивно сказывается на его тепловой мощности, а с другой – быстро засоряются из-за некачественного теплоносителя в центральной теплосети.
• Стоимость устройств из нержавеющей стали выше чугунных. Устанавливать их в квартире с централизованным обогревом не целесообразно, зато в частном доме они будут не только эффективно обогревать его, но и украшать интерьер.

Если предстоит замена старых чугунных радиаторов, то альтернативой им должны стать обогреватели либо с такими же параметрами, либо лучшими.

Способы подключения чугунных радиаторов

Чугунные ретро радиаторы отопления можно подключить одним из следующих способов:

• Диагональное подключение. Труба, которая подает теплоноситель, в таком случае будет присоединяться к верхнему патрубку, а к нижнему патрубку подсоединяется отводящая труба. Такой метод лучше всего использовать, если радиатор обладает крупными размерами. Независимо от того, каким объемом будет обладать нагревающий прибор, радиатор будет нагреваться наиболее равномерным образом.
• Нижнее подключение. Нередко чугунные радиаторы прячут в стене. Это объясняется тем, что подобные радиаторы имеют крупные габариты. Подключение нижнего типа будет наиболее удачным решением. Как подающая, так и отводящая труба подключаются к нижним патрубкам прибора. Такое подключение подразумевает скрытие коммуникаций в пол.
• Параллельное подключение – данный способ считается самым традиционным. Теплоноситель поступает в верхний патрубок прибора, а его вывод осуществляется через нижний патрубок. Таким образом, теплообменные характеристики радиатора не будут ухудшаться.

Особенности изготовления батарей из чугуна

Слишком долго чугунные радиаторы были единственным видом обогревательных устройств, установленных в многоквартирных домах. Многие люди настолько к ним привыкли, зная об их долговечности и надежности, что когда приходит время менять отопительную систему, ищут аналогичные устройства.

Чугунные батареи нового образца совершенно не такие, к каким привыкли жильцы хрущевок. У старых моделей были свои преимущества, на фоне которых их недостатки забывались, а связано это с особенностью их изготовления.

Этот металл невозможно подвергать обработке, поэтому изделия из него, будь то старые чугунные радиаторы отопления или сковородки, всегда отливались в готовых формах. Этим обусловлено то, что многие десятилетия производились одинаковые по высоте, ширине и глубине секционные «гармошки».

Чтобы изменить тепловую мощность чугунного радиатора, требовалось добавить или убрать секцию, для чего из системы полностью сливался теплоноситель, парализуя подачу тепла в здание.

Для обеспечения качественной герметизации, между секциями устанавливаются резиновые прокладки (в случае применения антифриза они должны быть паронитовые).

Чугунные секционные радиаторы соединяются при помощи ниппель — гаек и специального ключа и по типу делятся:

• На одноканальные образцы, которые встречаются в основном в вертикальных моделях.
• Двухканальные типы – это основной вид чугунных радиаторов.
• Трехканальные встречаются крайне редко, обладают самой высокой теплоотдачей и большой глубиной.

По форме коллекторов виды чугунных радиаторов отопления можно разделить на овальные и круглые. Первые признаны более надежными и устойчивыми к гидроударам, но не менее важна толщина стенок устройства. Чтобы сделать их настолько же легкими, как стальные или биметаллические батареи отопления, потребуются тонкие стенки, но они слишком уязвимы перед ударами и механическими повреждениями. Слишком толстый слой чугуна сделает радиатор неуязвимым, но неподъемным, что так же неприемлемо, к тому же он будет разогреваться целую вечность. Старые радиаторы весили порядка 7.5 – 8 кг, что совсем немало для одной секции.

В советское время для их производства применяли несколько видов заготовок, отличающихся размерами. Глубина зависела от количества каналов для теплоносителя, а высота – от межосевого расстояния.

Различались модели с межосевыми показателями от 300 мм и до 900 мм, но самыми популярными стало расстояние 500 мм которое и в наше время считается классическим стандартом радиаторов из любого металла.

Если предстоит замена старых чугунных батарей на новые, то следует выбирать аналоги с тем же межосевым расстоянием, что обеспечит надежность их подключения к системе обогрева и эффективность работы.

Параметры этих радиаторов были таковы, что вполне соответствовали централизованному отоплению тех лет:

• Рабочее давление 9 – 12 атмосфер.
• Нагрев теплоносителя до +110 градусов.
• Устойчивость к химическим примесям воды.
• Эксплуатационный срок 20 лет при безупречной работе до 50.
• Низкая стоимость.

Самым большим минусом советских «гармошек» был их вес. Их было сложно перевозить и монтировать, да и не каждая стена способна выдержать подобную «ношу». С появлением высотных зданий сильные стороны чугунных батарей перестали соответствовать новым стандартам централизованного отопления, так как в домах более 12 этажей гидроудары намного выше, чем они способны выдержать.

Характеристика чугунных радиаторов

Чугунные радиаторы отопленияТехнические характеристики чугунных радиаторов РЕТРО

Такие батареи являются самым распространенным и известным каждому вариантом, т. к. именно они устанавливаются в большей части типовых квартир. Согласитесь, старые приборы из чугуна едва ли можно считать стильными и привлекательными. Новые модели смотрятся лучше, но по эстетическим показателям все же существенно уступают приборам из других материалов.

Радиаторы ЧМ2

Как известно, чугун очень тяжелый. Батареи, выполненные из него, много весят, что не может не сказаться на сложности транспортировки и монтажа.

Рассмотрим их основные преимущества.

1. Чугунные радиаторы надежны и долговечны. Они могут прослужить до 40 лет без ремонта, чего нельзя сказать о батареях, изготовленных из других материалов.
2. Чугун медленно остывает, хотя так же медленно прогревается, а также устойчив к образованию коррозии.
3. У этого металла высокий показатель теплоемкости. Нагрев происходит посредством конвекции.
4. Подобные батареи могут эксплуатироваться даже с теплоносителем низкого качества, содержащим посторонние примеси и взвеси.

5. Чугунные батареи стоят относительно дешево (исключение составляют лишь дизайнерские модели от иностранных производителей).

Но есть у чугуна и недостатки, среди которых:

• значительный вес;
• медленный нагрев;
• неэстетичность.

Крепление чугунных радиаторов к стенам из различных материалов

Таблица 3. Сравнение чугунных батарей от наиболее известных производителей

Производитель/модель	Вес, кг	Объем, л	Площадь нагрева одной секцией, м²	Мощность, Вт	Давление, атм.	Размеры, мм
1. Konner, Модерн	До 4,75	До 0,96	–	До 150	12	80х60х565
2. ЧМ-3	До 7	1,38	0,25	156	9	120х90х570
2. ЧМ-2	До 6,3	0,8-0,95	0,2	100-142	9	100х80х570
2. ЧМ-1	До 4,8	0,9	0,1-0,16	110	9	70х80х570
5. МС-140	До 7,1	1,45	0,24	160	9	140х93х588

Какой биметаллический радиатор отопления лучше выбрать для квартиры

При установке новых и замене старых приборов отопления в квартирах на биметаллические изделия, необходимо учитывать пограничные параметры рабочего давления, на которое оно рассчитано.

Так же принимать нужно во внимание качество теплоносителя и если оно низкое, то выбирать нужно  модели, в которых стальной каркас из трубок обработан антикоррозионным внутренним покрытием. Лучшими радиаторами для квартир будут батареи, способные выдерживать скачки давления до 30 атм

Важно учитывать нормативное давление в централизованной теплосети

Лучшими радиаторами для квартир будут батареи, способные выдерживать скачки давления до 30 атм

Важно учитывать нормативное давление в централизованной теплосети

Радиаторы: алюминий или биметалл? «Никогда не ставь!» И прочие мифы.

Смотрите это видео на YouTube

Что следует учитывать при выборе

Чугунные радиаторы подвешиваются на прочные штыри, которые выдерживают вес конструкции

Приобретая обычную упаковку для монтажа, следует определиться с диаметром стыковочного отверстия отопителя. Некоторые производители котельного оборудования могут давать определенные рекомендации по установке, среди которых будет указан тип набора для подключения кранов

На такие рекомендации следует обращать внимание во избежание повреждения тепловых конвекторов. Большую надежность представляют фитинги, выпускаемые известными производителями

Если выбор падает на универсальный набор, в котором имеется еще и крепеж, стоит учитывать, что под тяжелые чугунные радиаторы следует брать специальные длинные стальные штыри для возможности заглубления их в толщу стены, под легкие модели обогревателей достаточно кронштейнов, прикручиваемых шурупами.

Не имеет значения, какой агрегат устанавливается в тепловой контур – алюминиевый или биметаллический – они не адаптированы под обычную сантехническую арматуру ввиду того, что с правой стороны, если смотреть на лицевую панель, у них имеются отверстия с правой резьбой, а с левой стороны, соответственно, идет левая нарезка. Левосторонние футорки и решают вопрос, позволяя уже к ним подключить клапаны, вентили и заглушки.
