Расход топлива на отопление
Количество солярки, которую котел будет ежечасно потреблять в самый холодный период года, следует рассчитывать по формуле:
P = Q / (q * КПД),
где
- P – часовой расход топлива, л/ч;
- Q – теплопотери здания при наинизшей температуре на улице, кВт;
- Q – наименьшая теплота сгорания 1-го литра дизтоплива, принимаем q = 12 кВт*ч/л;
- КПД — коэффициент полезного действия установки, принимаем КПД = 0,92.
Определение теплопотерь Q — непростая задача. Сегодня широкое распространение получило ошибочное мнение о том, что для этого достаточно умножить площадь здания на 0,1 кВт. То есть дом площадью 100 кв. м будет терять 10 кВт тепла, площадью 200 кв. м — 20 кВт и т.д.
Чтобы понять, что эта методика крайне неточна, достаточно учесть хотя бы тот факт, что для зданий, расположенных на разной широте и, соответственно, находящихся в различных климатических условиях, величина удельных теплопотерь просто физически не может быть одинаковой.
Полноценный расчет теплопотерь учитывает целый ряд факторов:
- наименьшую температуру зимой;
- теплопроводность ограждающих конструкций (зависит от свойств основного материала и утеплителя);
- суммарную площадь оконных проемов;
- ориентацию постройки относительно сторон света (от этого зависит количество поступающего через окна солнечного тепла);
- количество тепла, выделяемого находящимся в здании оборудованием.
Правильнее всего заказать такой расчет опытному инженеру — сотруднику строительной или проектной фирмы. Но при желании худо бедно освоить его можно и самостоятельно. Для этого нужно будет почитать специализированную литературу или заглянуть в СНиПы «Отопление, вентиляция и кондиционирование», «Строительная климатология» и др.
Если котел используется еще и для подогрева воды, то к теплопотерям Q нужно будет добавить затрачиваемую для этого теплоту Qв. Эта величина определяется по простой формуле:
Qв = (с * m * dT) / (3600 * 1000),
где
- Qв — средние затраты тепла на нагрев воды, кВт;
- С — удельная теплоемкость воды, Дж/кг*С;
- M — массовый среднечасовой расход горячей воды, кг/ч (суточный расход нужно разделить на 24);
- dT — разность температур между нагретой водой и холодной, поступающей в дом, С.
Приведенную формулу нельзя применять для расчета общего расхода топлива за сезон, так как она учитывает только самую низкую температуру зимы. Чтобы определить запас солярки на зиму, расход Р обычно уменьшают вдвое. К примеру, если величина теплопотерь в самый холодную пятидневку по результатам расчета составила 18 кВт и часовой расход топлива при этих условиях равен
P = 20 / (12 * 0.92) = 1.81 л/ч,
то общий расход за отопительный период продолжительностью 200 дней составит:
Робщ = (Р/2) * 200 * 24 = (1,81 / 2) * 200 * 24 = 4344 л.
Заметим, что точность этой методики тоже оставляет желать лучшего. Более правильным было бы определить расход в расчете на среднюю температуру зимы, характерную для данного региона.
Примеры конструкций
Буржуйка
Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

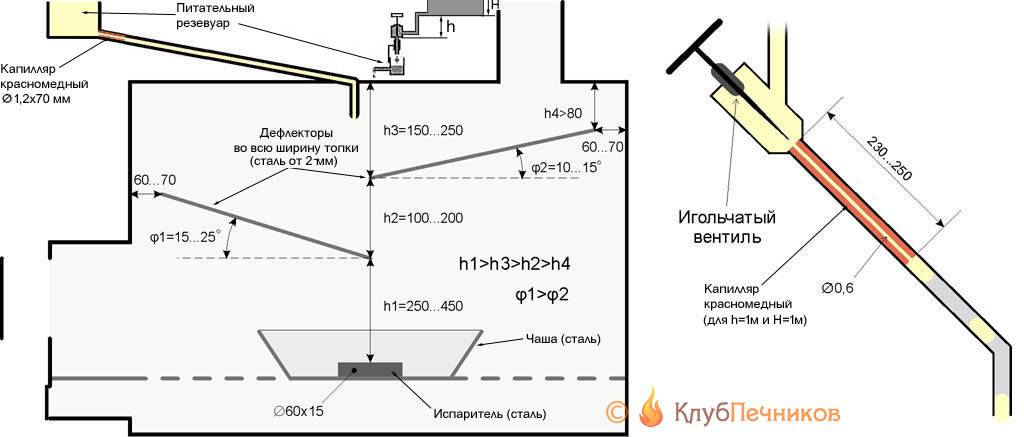

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).
Как переделать буржуйку на жидкое топливо
Питание, запуск и ход
Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.
Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.
Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.
Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

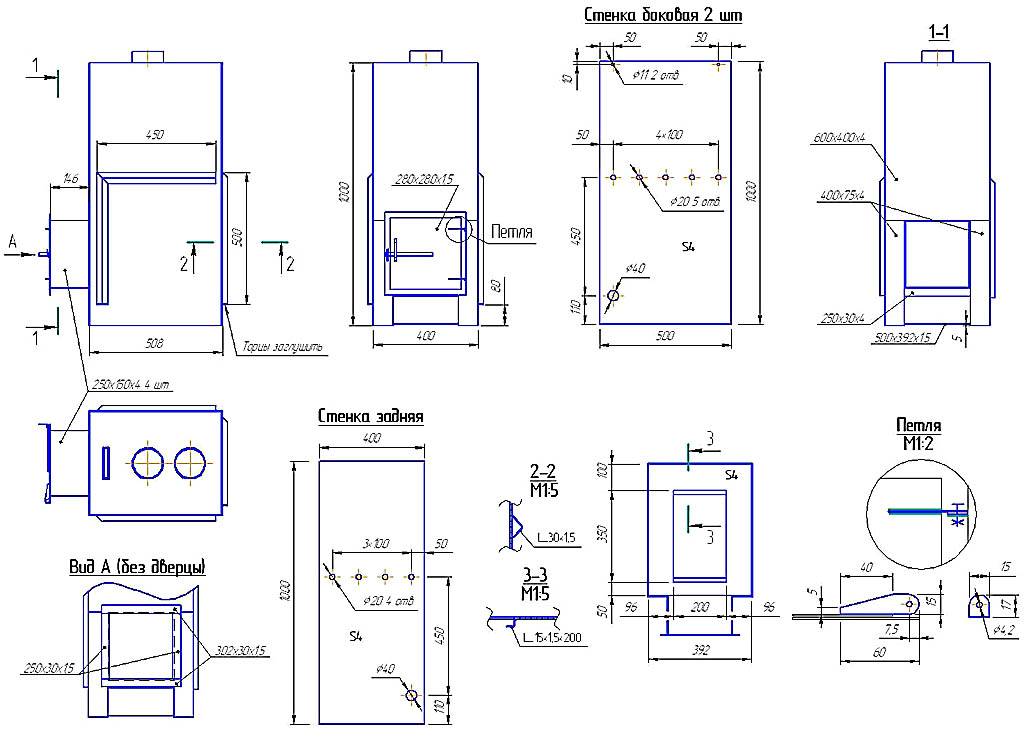

Чертежи печи с каменкой, пригодной для доработки на солярку
Для гаража
Печь на солярке и отработке для гаража
Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:
- Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
- Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
- Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
- Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
- Отдельный дефлектор не нужен, им служит крышка лежака.
Принцип работы
Жидкое топливо (это может быть не только дизельное, но и керосин), поступает в кольцевой резервуар с топливом, где свёрнут стекловолоконный фитиль. Фитиль пропитывается и горит, над ним находится горелка.
Газообразная смесь попадает в камеру сгорания (систему цилиндров с большим количеством перемычек, отверстий и т.д.), где послойно и равномерно догорает.
Устройство цилиндров в камере сгорания позволяет задействовать конвекцию и инфракрасный режим обогрева. Эти нержавеющие элементы разогреваются до 800 °С и греют воздух, инфракрасные лучи (длина 620 -700 нм) отражаются от зеркального экрана и направляются в помещение, и нагревают предметы.
Горение в этом приборе проходит практически без открытого пламени. Определить правильно ли идёт процесс, можно на глаз.
Пламя не должно подниматься выше защитной решётки (может сгореть как сама решётка, так и фитиль).
Особенности дизельных обогревателей для дома и дачи
Тепловая пушка на солярке.
Сегодня покупаются дизельные обогреватели для дома и дачи, промышленных и складских помещений, для обогрева гаража и временных построек, в ходе проведения строительных и ремонтных работ, когда на улице мороз. Именно потому данное устройство можно назвать универсальным.
На современном рынке нагревательной техники можно найти следующие варианты дизельных обогревателей:
- прямого действия;
- непрямого действия.
Кроме этого обогреватель на солярке для дачи и дома может иметь самую разную мощность, от чего зависит отапливаемая им площадь.
Устройство и принцип работы нагревательных элементов на дизельном топливе. Оборудование внешне представляет собой металлический корпус продолговатой формы, который поставлен на подвижную платформу (передвигается на колесиках).
Конструкционные элементы прибора:
- камера сгорания топлива;
- свечи;
- вентилятор;
- двигатель;
- насос;
- система фильтров для очистки топлива;
- фильтры для очистки воздуха;
- емкость (бак) с топливом;
- контроллер пламени;
- термостат.
Обогреватель на солярке для дачи и дома срабатывает по следующему принципу. В топливный бак загружается жидкое горючее. Насос начинает перекачивать его в камеру горения, где присутствуют свечи зажигания. Последние питаются от электросети. По команде «Пуск» свечи пропускают искру, топливо воспламеняется. Через систему труб и фильтров в камеру подается очищенный воздух, который нужен для поддержания реакции горения.
Принцип работы агрегатов прямого и непрямого действия.
Оборудование прямого действия. В данном случае продукты горения дизельного топлива не отводятся за пределы помещения, а вместе с подогретым воздухом распределяются по комнате. Это главный недостаток прибора. Именно потому его не используют для обогрева жилых зданий и сельскохозяйственных построек. Однако техника просто незаменима при проведении строительных и ремонтных работ, в производственных цехах, так как может обогреть большую площадь за сравнительно небольшой промежуток времени.
Приборы непрямого действия. Их используют для обогрева жилых помещений, так как продукты сгорания жидкого горючего выводятся за пределы комнаты. В данном случае дым, который образуется от сжигания дизельного топлива, попадает в специальный теплообменник, откуда подается в дымоход. Последний подключается к вентиляционной шахте. Как результат в комнате остается только тепловая энергия.

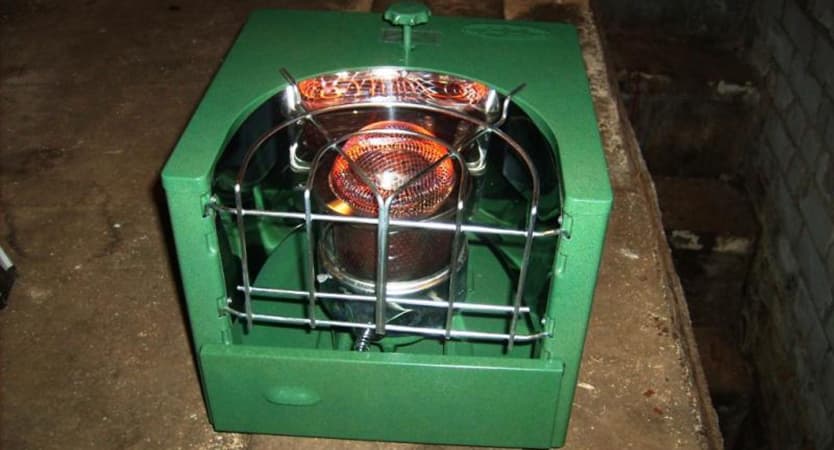

ИК обогреватель на солярке.
Современные дизельные обогреватели для дачи и дома оснащаются системой фильтров для очистки энергоносителя, что существенно продлевает срок службы оборудования. Кроме этого здесь имеется объемный бак, который дает возможность прибору без дозаправки и в полном, автономном режиме работать до 16 часов. К преимуществам техники непрямого действия можно отнести наличие контроллеров, которые предохраняют оборудование от перегрева. Здесь также имеется контроллер топлива, который срабатывает, как индикатор.
Обычные дизельные обогреватели для дачи и дома имеют вид тепловой пушки. Этот прибор состоит из металлического корпуса, камеры сгорания и вентилятора. В ходе работы прибора вентилятор распределяет тепло в помещении в нужном направлении. Недостаток: после выключения обогревателя температура в помещении резко падает.
Обогреватели для дачи на жидком топливе с инфракрасным излучением лишены подобного недостатка. В данном случае энергия от сгорания теплоносителя превращается не в обычное тепло, а в инфракрасное излучение, которое прогревает не воздух в комнате, а окружающие предметы. Даже после выключения обогревателя заданный температурный режим в помещении держится еще продолжительный промежуток времени.
Понять принцип работы оборудование поможет видео:
https://youtube.com/watch?v=UKaMjRtwkkc
10 Виды устройства
Печка на солярке для гаража может иметь следующие типы устройства:
двухконтурная газовоздушная или тепловая пушка. Она мгновенно прогревает помещение, но использует большое количество топлива. Сложна в изготовлении, так как требует применение точёных, фрезерованных и штампованных деталей из жаропрочных материалов;
фитильная печь. Её устройство аналогично керогазу, только с увеличенным расходом горючего вещества
При её изготовлении важно соблюсти геометрические параметры всех деталей и узлов, так как в приборах, работающих с мокрым фитилём количество выделяемого тепла при увеличении габаритов прибора растёт намного быстрее, чем выделяется. Печь с недоработанной конструкцией может взорваться от перегрева
Этот недостаток ограничивает наращивание тепловой мощности;
капельный агрегат — это эффективный, экономичный в расходе топлива, несложный в техническом исполнении отопительный прибор, который вполне можно соорудить своими руками из подсобных материалов.
Разновидности обогревателей
В зависимости от принципа работы существует два совершенно разных вида приборов. Все подобные агрегаты можно разделить на устройства прямого и косвенного действия.
В первом случае конструкция максимально упрощена. В ней отсутствуют дополнительные фильтры или воздухоотводы. Это приводит к тому, что отработанные продукты сгорания попадают прямо в помещение. Такие агрегаты запрещено использовать в жилых зонах. Пользоваться подобными устройствами можно лишь в промышленных зонах или для временных работ при пониженных температурах.
Во втором случае, в конструкции предусмотрен дымоход, который дополнительно очищает воздух от продуктов горения. Кроме того, подобные агрегаты имеют дополнительную систему фильтрации. Такие автономные нагреватели можно использовать в закрытых жилых помещениях.
ТОП-3 лучших обогревателя на дизеле Ballu
- Ballu BHDP-20
- Ballu Biemmedue EC 85
- Ballu BHDP-100
Дизельный инфракрасный обогреватель
Такие приборы чаще всего используют тогда, когда необходимо быстро получить тепло там, где «гуляют» сквозняки. Принцип его работы схож с воздействием прямых солнечных лучей. Инфракрасный тепловой котел прогревает не воздух, а находящиеся вокруг него предметы. Нагреваясь, предметы отдают полученное тепло в воздух и он также постепенно прогревается.
Обогреватели такого типа устанавливают на открытых террасах, зимних верандах кафе и ресторанов. От обычного дизельного отопительного прибора, инфракрасные отличаются наличием излучателя и отражателя тепла. Дизельные инфракрасные печки не нуждаются в обустройстве системы отведения дыма. Они очень эффективны и экономичны.
Единственным их недостатком является невозможность быстро прогреть помещение большого объема. Но зато тепло можно получить быстро, буквально через несколько секунд после включения прибора.
Воздушная тепловая пушка
Этот вид дизельного обогревателя применяют тогда, когда необходимо обеспечить отопление помещения большой площади. Большие объемы быстро прогреваются за счет мощного потока теплого воздуха, нагнетаемого вентилятором.
Корпус тепловой пушки выполняют из прочного металла. Это помогает обеспечить надежную защиту от механических повреждений. Тепловая энергия, полученная от сгорания солярки, используется для нагревания керамического или металлического элемента, который и обдувается потоком воздуха.
Тепло в помещении будет сохраняться до тех пор, пока прибор работает. Если выключить тепловую пушку, воздух в комнате начнет быстро остывать. Такой агрегат весьма эффективен для больших помещений, изолированных от сквозняков и дополнительного притока воздуха.
Такие обогреватели на солярке отлично подойдут для дачи, но их нельзя назвать полностью энергонезависимыми. Для их работы все же необходимо электричество. С его помощью работает система безопасности: контроллеры температуры, уровня пламени и расхода топлива. При правильной эксплуатации приборы совершенно безопасны. В случае перегрева устройство автоматически выключается.
Керосиновый нагреватель
Эти приборы незаменимы в экстремальных условиях. Они способны работать только на керосине и не требуют дополнительного источника электроэнергии. Это отличный вариант в тех случаях, когда в доме нет света или не проведен газопровод.
Очень популярен керосиновый нагреватель и у туристов. Его удобно взять с собой в поход: в горы или на рыбалку. С его помощью можно не только нагреть палатку, но и приготовить чай или уху.
Как сделать печку длительного горения своими руками
Принцип работы подобного агрегата основывается на том, что дрова не горят, а тлеют. Это дает возможность делать одну закладку дров, которой хватает на 12–15 часов.
Для изготовления печки нужна любая металлическая емкость, толщина стенок у которой не меньше 5мм и, конечно, подробные чертежи. Форма будущего отопительного устройства не играет существенной роли. Для примера берем старую железную бочку. Автогеном, сваркой или зубилом срезается верх (крышка) и зачищаются все заусенцы.
Длительного горения
После этого необходимо вырезать круг меньшего размера, чем сечение бочки, к которому приварить трубу диаметром 100 мм. Труба должна выступать над верхним краем бочки на 15–20 см, если считать от низа топочной камеры. Снизу на этот круг нужно приварить еще несколько пластин, расположенных перпендикулярно относительно плоскости круга. Эта деталь будет служить для подачи воздуха в печь и одновременно гнетом для топлива
Важно нижние лопасти сделать закругленными по часовой стрелке, чтобы дым прежде, чем покинуть топочную камеру отдал все свое тепло стенкам печи
Спереди вырезается отверстие для загрузки дров и оснащается дверкой. Сзади вырезается отверстие для отвода дыма, куда вваривается труба диаметром 150–20 мм. На уровне 20 см от днища внутри бочки устанавливаются колосники, а спереди в этой части вырезается отверстие для удаления золы и шлака. Все сооружение сверху закрывается ранее вырезанной крышкой с отверстием для трубы. Крышку нужно снабдить ручками, для удобного пользования.
Под печку нужно сделать основательный фундамент из красного кирпича или бетона. Дымоходная труба выводится наружу. Располагать такую чудо-печку необходимо на некотором удалении от стен, в целях пожарной безопасности.
Печь на солярке для гаража
Печь капельница актуальна для подвалов, маленьких помещений, дачного домика, гаража, теплицы, где отсутствует отопление и электричество.
Построить печь своими руками – достаточно доступное и не затратное занятие. О том, как сделать печь капельницу на солярке самостоятельно, пойдёт речь в нашей статье.
Отличительные особенности
У печки, собранной своими руками, имеется ряд преимуществ:
- она экономит топливо;
- по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
- легко транспортируется;
- простота в использовании;
- печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.
Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений
При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:
- аппарат должен располагаться в помещении без сквозняков;
- легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
- нельзя применять воду для тушения или охлаждения печки.
Материалы, которые понадобятся для строительства печи:
Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.
Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона
Принцип работы устройства
В нижнем резервуаре топливо закипает спустя пять минут работы. Пары масла поступают в следующий отсек, который называется горелка. Там, для лучшего сгорания, пар обогащается кислородом.
Принцип капельной подачи отработки в чашу (для увеличения нажмите на картинку)
Затем, продукты сгорания поступают в верхний отсек, а оттуда в дымоход. Наиболее высокая температура в верхнем модуле капельной печи.
Самостоятельное изготовление
Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.
В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.
Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.
Печка капельница на отработанном масле
Одним из видов дешевого топлива является отработанное масло. Печка может нагреться до 800-900 °С. На выходном отверстии температура будет 90 °С.
Залить порцию масла и добавить 50-100 г вещества для разжигания (спецжидкость, печное топливо, керосин или дизельное топливо). Это нужно для быстрого розжига печи. Подождать пока процесс горения стабилизируется. Затем можно залить следующую порцию.
Если есть пролитое масло, его нужно сразу же удалить. Горение происходит внутри трубы. Это безопасный процесс. Расход топлива от 0,5 до 1,5 литра в час. Когда печка разгорится, можно подогревать воду.
Печка капельница на отработанном масле
Рекомендованные к использованию: соляровое масло, мазут, отработанное масло, печное топливо. Нельзя применять – бензин, ацетон или другие растворители. Следует избегать попадания воды в топливо.
В специальной литературе есть большое количество подробных инструкций о том, как сделать печь капельницу своими руками. Каждая из таких конструкций уникальна, имеет свои преимущества и недостатки. Можно воспользоваться и магазинным вариантом печки, но доработать его по своему усмотрению.
Самостоятельное изготовление
Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.
В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.
Обратите внимание: дымоход делают разборным для дальнейшего удобства во время его чистки от сажи. Можно самостоятельно смастерить аппарат массой шесть килограмм
Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция
Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.
