Как работает термостат: устройство термостата, назначение, функции и виды

Какие бывают автомобильные термостаты?

Сейчас можно найти термостаты нескольких видов. Они различаются между собой по принципу работы и имеют свои особенности. Варианты российского производства стоят дешевле немецких или польских, но именно зарубежные варианты славятся высоким качеством и хорошей износостойкостью. Востребованными остаются универсальные варианты деталей. Их ценят за простоту установки, удобство пользования, невысокую стоимость и достаточную распространённость. Рассмотрим, какие виды приборов существуют.

Одноклапанный

Популярный вид устройства. Его устанавливают до настоящего времени в автомобили зарубежного и отечественного производства. Ведущие фирмы напротив считают, что модель морально устарела и не может обеспечивать качественное охлаждение мощного мотора. Суждение верное, но лишь отчасти. Возможностей одноклапанного терморегулятора не хватит лишь для гоночных автомобилей.

Классическая система успешно работает во многих случаях, но определять конкретную модель и устройство следует в зависимости от оснащения всей охлаждающей системы двигателя.

Одноклапанный автомобильный термостат отличается конструкционной простотой исполнения. Удивительно, но этот параметр является ключевым. Приспособление успешно выполняет возлагаемые на него действия и считается надёжным. Ведущие производители современных авто до сих пор выбирают такую конструкцию для оборудования собственных продуктов.

Двухступенчатый или двухклапанный

Принципиальных отличий в устройстве при сравнении с одноклапанным вариантом не выявлено. Разница лишь в расширении возможностей для обеспечения эффективного процесса охлаждения.

Термостат, как и в классическом исполнении, имеет две тарелки. Одна из них обеспечивает затвор большого круга циркуляции, а вторая малого. Функционирование систем обеспечивается синхронно. Когда один круг закрывается, второй сразу же запускается – в этом и состоит преимущество двухклапанного устройства. Работа – синхронная, запор одного клапана провоцирует открытие другого.

Устройство двухступенчатого термостата отличается. Пересмотреть принципиальное строение физики и автомеханики решили из-за определённого несовершенства предыдущего варианта. Система охлаждения создаёт высокое давление тосола и клапан автомобильный термостата не может его преодолеть.

Изменение конструкции состояло во внедрении двух тарелок (малой и большой). Сначала открывается первая, она призвана уменьшить усилие и снизить давление внутри системы. Открывается плавно, запускает взаимодействие большой по цепи. Из-за этого изначально жидкость не проходит в большой круг.

С электронным управлением

Электронное устройство представлено в форме классического одноклапанного термостата, включающего нагревательное сопротивление. Функция управления последним обеспечивается электронным блоком контроля над функциями движка. Последний способен достигать температуры 95-100 градусов при частичной нагрузке. На максимальной мощности отметки сохраняются в диапазоне 85-95°C.

Ещё одна хорошая статья:   Генератор автомобильный: характеристики, схема подключения, устройство, принцип работы

Термостат Behr Thermot-tronik с электронным управлением

Оснащение такого класса позволит экономить топливо и рационально его использовать за счёт дополнительного охлаждения поглощаемого цилиндрами воздуха. Электронный термостат повышает КПД двигателя.

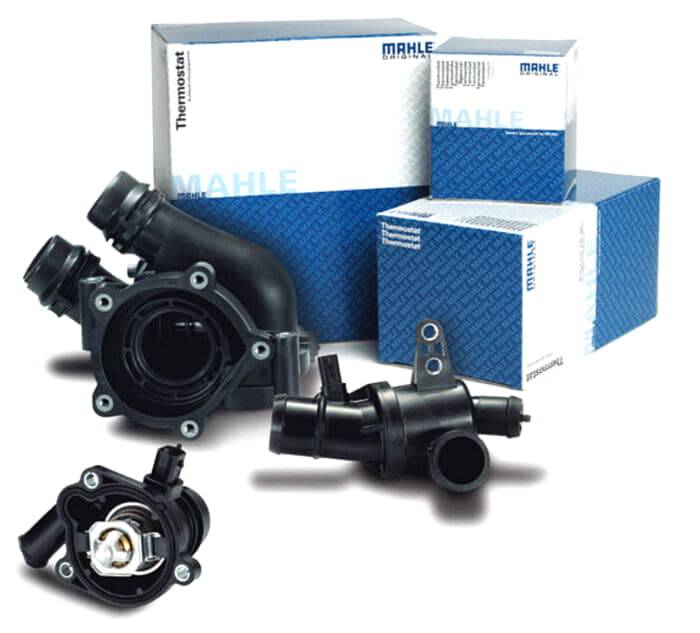

Корпусный и бескорпусный

Во многих случаях термостат продаётся в автомагазинах без корпуса. В этом случае установить его можно просто вынув старый. Но некоторые производители выпускают автомобильные термостаты уже установленными в корпус, который надо подключить к патрубкам охлаждающей системы автомобиля.

Чаще всего термостаты продаются вместе со специальной резиновой прокладкой, которая выдерживает воздействие охлаждающей жидкости.

Есть отдельный вариант термостатов – бескорпусный. Их устанавливают непосредственно в блок двигателя.

Бескорпусный термостат ГАЗ-3302,2705 дв. ГАЗ-560 «Steir» LUZAR

При нагреве воскового шара он плавится, становится больше в размерах и выталкивает шток (примерно на 2 см). Клапан на штоке поднимается и закрывает патрубок. Чем выше температура антифриза, тем сильнее выталкивается шток. А при остывании мотора менее 70 градусов восковой шар уменьшается и становится твёрдым, а шток с клапаном встаёт на своё место благодаря пружине.

Принцип действия устройства

Стандартный комнатный термостат состоит из термодатчиков, крепящихся в доме и измеряющих непосредственную температуру воздуха, и собственно термостата, установленного на самом котле, управляющего интенсивностью работы.

Например, пользователем была запрограммирована определённая температурная норма. При снижении температуры воздуха более чем на четверть градуса прибор передаёт сигнал котлу. В активный режим переходит и циркулярный насос.

Прямым последствием будет также снижение общего потребления топлива и электричества. Более того, подобные свойства положительно сказываются на продлении эксплуатационного ресурса как котла, так и насоса.

Качественный комнатный терморегулятор служит основой функционирования системы «Умный дом». Он позволяет обеспечить единовременный контроль над всем климатообразующим оборудованием: тёплыми полами, кондиционером, вентиляцией и отоплением.

Разновидности термостатов

В силовых установках автомобилей используется несколько типов термостатов:

1. С 2 клапанами, что обеспечивает управление потоками хладагента, идущими к радиатору и по малому кругу охлаждения (через рубашку силового агрегата и блок отопления салона).
2. С 1 подвижным элементом, корректирующим подачу жидкости к радиатору.
3. С 1 клапаном и двухступенчатым открытием. При прогреве мотора открывается протока малого диаметра, затем антифриз подается в теплообменник через отверстие увеличенного сечения.
4. Электронный термостат, оснащенный датчиком, измеряющим температуру антифриза. Блок управления фиксирует положение заслонки при помощи шагового электродвигателя. Регулятор корректирует подачу антифриза в дополнительные контуры охлаждения, что снижает расход топлива.

Виды автомобильных термостатов

Прогресс не стоит на месте, и термостаты так же точно совершенствуются, как и другие узлы и детали автомобиля. Классифицируют термостаты по нескольким параметрам.

1. По количеству клапанов. Самые простые – одноклапанные, которые только регулируют поток антифриза к радиатору охлаждения. Двухклапанные управляют двумя потоками жидкости, один к радиатору, второй по малому кругу.
2. По конструкции клапана. В двухступенчатых основной клапан состоит из двух «тарелок», одна из которых открывается при меньшей температуре, вторая – при большей. Таким образом смягчаются перепады температуры охлаждающей жидкости.
3. По количеству термостатов. Да, есть и сдвоенные конструкции, когда в одном корпусе ставятся два прибора с разной температурой открывания. Один срабатывает при невысоких нагрузках, два сразу – на максимальных оборотах.
4. По наличию корпуса. Бескорпусный монтируется на свое место с помощью резиновой прокладки. Корпусный установлен сразу в распределительный кожух (пластиковый или металлический), который подключается к выводным патрубкам системы охлаждения.
5. По принципу работы. В новых автомобилях может ставиться не механический, а электронный или электрический. По сути, это привычный нам восковой (не биметаллический), «одетый» в корпус с нагревателем. Он подключается к ЭБУ двигателя, и при включении прогревает антифриз вокруг термостата, чтобы он сработал в нужный момент. Таким образом, на средних оборотах температура открывания будет выше, а на максимальных – ниже. Это не только уберегает двигатель от перегрева, но и помогает экономить топливо.
6. По температурному режиму. У разных моторов разная рабочая температура, поэтому и термостаты имею различную температуру срабатывания. Она зависит от термочувствительного наполнителя: воск с графитом, медью или алюминием дают различный коэффициент расширения.

Устройство

Если говорить в общем, то термостат предназначается для регуляции температуры охладительной жидкости и поддержания нужного теплового режима работы двигателя.

В большинстве своём, он изготавливается из таких материалов как медь, латунь или пластик. Его устройство включает в себя клапан, который контролирует поток антифриза по необходимости. Существует две разновидности термостатов – корпусные и бескорпусные.

• Первый представляет собой помещенное в алюминиевый или пластиковый корпус устройство, которое имеет не менее двух выводов, либо же оснащено 2-уровневым контуром. Два находящихся рядом вывода называются малым контуром и предназначаются для того, чтобы жидкость циркулировала внутри радиатора печки и мотора, не попадая в радиатор. Эта функция обеспечивает максимально быстрый прогрев двигателя до рабочей температуры, после чего термостат открывается полностью. В отечественных машинах такая температура стоит на уровне 80-85 градусов. Вручную её, как правило, отрегулировать невозможно, однако на СТО за отдельную плату вам могут представить такую услугу.
• Термостат корпусный находится прямо в блоке двигателей, в специально предназначенном месте, в чем и состоит его отличие от корпусного. Также на нем имеется выбитая цифровая маркировка, которая обозначает температуру, при которой он открывается.

В последнее время имеет место тенденция выпускать для отдельных марок зимние и летние варианты термостатов. В моделях, предназначенных для холодной погоды, действие устройства осуществляется при повышенной температуре, что обеспечивает хороший прогрев двигателя и, соответственно, его лучшую работу. Суть таких новшеств заключается в том, что более старые автомобили при повышенной температуре лучше вписываются в рамки теплоотдачи. Для новых машин смена термостата совершенно не обязательна.

Устройство регулятора температуры антифриза

Проверка термостата и распространенные неисправности

Неисправности термостата чаще всего связаны с износом или коррозионными образованиями. Это может спровоцировать заклинивание клапана в открытом, закрытом или частично открытом положениях. Признаки постоянно открытого термостата, а также ситуации заклинивания в промежуточном положении, проявляются только при низких температурах (холодной погоде), когда прогрев двигателя становится слишком долгим. Постоянно закрытое положение — более серьезная проблема, которая вызывает перегрев двигателя, что может привести к необратимым поломкам.

Как проверить исправность термостата

Также термостат может быть изначально некачественным, что нередко проявляется как несвоевременное открытие. При более раннем срабатывании увеличивается расход топлива, поскольку для выхода на рабочую температуру двигателю потребуется больше времени. Когда же клапан на большом контуре срабатывает позже, повышается износ мотора.

Основной способ проверки термостата предполагает его снятие с двигателя:

Термостат демонтируется и помещается вначале в емкость с горячей (кипящей) водой. Если при этом клапан не раскрывается или происходит слишком медленное раскрытие, он потребует замены. Если клапан сработал, выполняют обратную проверку, поместив его в холодную воду и отследив процесс закрытия.

Автомобильные термостаты не подлежат ремонту и при обнаружении неисправностей требуют замены. Также следует знать, что разные марки имеют отличные температурные характеристики открытия и закрытия. Поэтому для обеспечения оптимального режима работы двигателя необходимо устанавливать модели, рекомендуемые производителем автомобиля.

В системе охлаждения двигателя предусмотрено два круга циркуляции охлаждающей жидкости, которые включаются в работу при разной температуре мотора. Функция управления кругами возложена на простое устройство — термостат. О том, что такое термостат, как он устроен и работает, читайте в этой статье.

Принципы работы

По типу управления и принципам работы терморегуляторы также разделяются на несколько видов.

Механический. Такие приспособления работают без использования электрики. Они часто присутствуют в газовых плитах и духовых шкафах, где температура должна быть на одном уровне. Датчик реагирует на достижение необходимого нагрева и минимизирует режим работы устройства, а затем вновь повышает его при снижении показателей.

При использовании биметаллических пластин, работа осуществляется по следующему принципу. Внешний диск термостата соединен с температурным датчиком – биметаллической пластиной. Она является частью электроцепи, и, когда она охлаждена, то находится в прямом состоянии, и цепь замкнута. При нагреве один металл расширяется больше, чем другой, и происходит изгиб пластины. Это разрывает цепь, отключая схему.

Существует вариант датчика в виде газонаполненной трубки между двумя дисками из металла. При повышении температуры происходит расширение газа, и он выталкивает диски. Те, в свою очередь, нажимают на переключатель в термостате и размыкают цепь, прекращая нагрев. При снижении температуры, газ сжимается, возвращая все в изначальное положение.

Электромеханический. Этот термостат применяет в работе встроенные датчики и контактные пары. Такие терморегуляторы есть в электроплитах, стиральных машинах, утюгах и прочей технике. По аналогии с механическим, для электромеханического термостата в виде датчиков используются биметаллические пластины или газонаполненные трубки. При повышении температуры выгибается пластина или повышается давление газа в трубке, и это замыкает контактные группы. При остывании, все возвращается в изначальное положение. Таким образом контролируется поступление электричества.

Электронный. В таких терморегуляторах присутствует электронная схема, которая состоит из датчика, модуля, обрабатывающего команды, а также термометра. На монитор выводятся показатели температур.

Устройство в процессе работы проверяет температуру вокруг за счет колебаний проводимости датчика. Вместо механического датчика здесь применяется резистор, который меняет сопротивление при изменениях температуры. Команда об этом идет в электронный модуль, он обрабатывает информацию и высылает обратные команды на изменение обогрева или охлаждения.

Такие терморегуляторы применяются для кондиционеров, систем отопления, в том числе, теплых полов и др. Электронные терморегуляторы точны и удобны в использовании.

Они, в свою очередь, делятся на непрограммируемые и программируемые. В первом случае, алгоритм работы неизменяем. Управление происходит путем передачи команд на установленные приборы по заданным параметрам.

Программируемые устройства представляют собой более сложную систему, которая позволяет устанавливать изменение температуры на конкретные часы и дни. Благодаря этому можно подобрать конкретные параметры регулировки температуры, однако, это требует определенных знаний и навыков.

С компьютерным управлением. В современных термостатах используются высокотехнологичные датчики, которые отправляют команды на включение и выключение с помощью компьютера.

Существуют терморегуляторы, в которые устанавливают сим-карты для настройки, например, отопления, со смартфона или через Интернет. Таким образом, происходит дистанционное управление, регулировка режимов температур и постоянный контроль (при желании, можно настроить оповещения и предоставление энергетических отчетов).

Помимо обычных терморегуляторов существуют также двухзонные. Они позволяют одновременно управлять различными приборами в нескольких помещениях (например, системой отопления в спальне и кухне). Возможна регулировка уровней температуры индивидуально для каждой комнаты.

Таким образом, можно подобрать термостат в зависимости предпочтений и в соответствии с необходимыми задачами.

При монтаже термостата датчики должны быть установлены в местах, где нет сквозняков или прямых солнечных лучей, а также вдали от батарей отопления, так как это может повлиять на корректную работу.

Порядок замены реле температуры

Ремонт термостата холодильника самостоятельно большого количества времени не займет. Для примера возьмем холодильник “Норд”:

1. Снимите накладку верхней петли и открутите находящиеся болты.
2. Снимите дверь холодильного отсека.
3. После этого снимите заглушку непосредственно в крыше холодильника и выкрутите один винт — как правило, он обладает встроенным шестигранником.
4. Выкрутите саморезы, которые удерживают крышу, снимите ее.
5. Снимите ручку регулятора температуры.
6. Вытащите регулятор температуры, перед этим открутив 2 самореза, при помощи которых крепится кронштейн.
7. Замените узел на новый и произведите все действия, но уже в обратном порядке.

По большому счету, где бы ни находился терморегулятор, его ремонт выглядит приблизительно одинаково:

Доберитесь непосредственно до самой детали.
Отсоедините капиллярную трубку от самого тела испарителя.
Осторожно вытащите ее непосредственно из корпуса.
Отсоедините реле.
Осторожно вставьте новую сильфонную трубку, а затем надежно закрепите ее на самом испарителе.
Подключите все необходимые провода и прикрепите реле на место.

После того, как ремонтные работы по замене будут окончены, необходимо проверить исправность техники. Читайте на нашем сайте о том, как установить температуру в холодильнике Самсунг Ноу Фрост.

От исправности терморегулятора зависит корректность работы холодильника. При серьезных поломках терморегулятора в холодильнике требуется замена элемента

Чтобы правильно установить новый компонент, важно предварительно разобраться в особенностях конструкции

Устройство и принцип работы

После пуска силового агрегата часть тепла, образующегося при сгорании топлива, идет на нагрев картера и головки блока. Для обеспечения нормальной смазки и улучшения смесеобразования мотор должен прогреться до 85-105°С (зависит от модели ДВС). Установленный в контуре охлаждения терморегулятор не позволяет хладагенту циркулировать через радиатор. Антифриз ходит по внутреннему кругу, позволяя мотору прогреваться до рабочей температуры за 5-10 минут. По мере прогрева термостат пропускает хладагент в теплообменник машины, охлаждаемый вентилятором.

Принцип работы регулятора основан на температурном расширении жидкого или твердого наполнителя.

Увеличивающийся в объеме материал смещает штангу с клапаном, который распределяет потоки антифриза. В схеме предусмотрены пружины, возвращающие заслонки в исходное положение при снижении температуры жидкости. Элементы конструкции закреплены в корпусе, изготовленном из силумина или термостойкого пластика. На некоторых автомобилях монтируются термостаты без внешней оболочки, установленные в блок цилиндров силовой установки.

Варианты наполнителя

Итогом промышленных экспериментов и трудов стали две вариации наполнителя: с твердым веществом и гелиевым заполняющим. Последняя была разработкой французского инженера Сержа Вернье во второй половине XX века. Его компания и по сей день занимается производством, снискав заслуженные доверие и благосклонность потребителей.

Принцип работы обоих типов практически идентичен. Разница в том, что у гелиевого экземпляра повышена герметизация и есть особенности физических свойств самого наполняющего, как, например, уровень чувствительности к изменениям градусов в зависимости от состава. Однако, в современном производстве чаще встречаются приборы с твердым наполнителем.

Термостаты с твердым наполнителем

Регуляторы с твердым рабочим веществом оснащаются герметичной камерой, заполненной синтетическим воском (церезином). Принцип действия основан на переходе воска при прогреве из твердой фазы в жидкую. Раствор воздействует на эластичную манжету и связанный с ней толкатель. Подвижная штанга связана с тарельчатым клапаном, позволяющим антифризу циркулировать по малому (или внутреннему) кругу или пропускать жидкость в теплообменник для охлаждения.

Полученный материал отличается стабильным коэффициентом расширения при переходе из твердой фазы в жидкую и обратно. За счет стабилизации параметра температура хладагента поддерживается в допустимом диапазоне.

Термостат с жидкостью

Регулятор с жидким рабочим веществом устроен аналогично конструкции с твердым заполнителем, но раствор находится в герметичном сильфоне. Жидкость состоит из смеси дистиллированной воды и этилового спирта. При температурном расширении в сильфоне возникает избыточное давление. Элемент распрямляется и через связанный с ним шток открывает канал отвода антифриза в бачок теплообменника. Количество жидкости, перекачиваемой в радиатор, зависит от температуры антифриза в блоке цилиндров.

Где он располагается

Есть множество вариантов, что будет, если термостат окажется постоянно открыт на большом или малом кругу. Это приведет к перегреву, из расширительного бачка может выбрасывать тосол, изменится нормальное давление в системе охлаждения и не только.

Допускать неисправностей этого узла нельзя. При этом используется он на всех машинах:

• на Калине;
• на Приоре;
• ВАЗ 2114;
• ВАЗ Классика;
• Форд Фокус;
• ВАЗ 2110;
• Шевроле Авео;
• Газель Некст;
• ВАЗ 2107;
• Лада Гранта;
• Рено Логан и пр.

Чтобы проверить исправность этого элемента на автомобиле, а также обнаружить признаки умирающего термостата, нужно хоть примерно понимать, где он находится.

Не могу сказать, что сделать это сложно.

Объективно правильно сразу заглянуть в руководство по эксплуатации. В разделе, где описывается система охлаждения, обязательно должно быть указано расположение искомого элемента.

При этом есть достаточно универсальный метод поиска, актуальный для почти всех отечественных авто и множества иномарок.

Для поиска термостата нужно сделать следующее:

• открыть капот;
• отыскать самый толстый патрубок;
• это будет шланг радиатора;
• он идет от радиатора к мотору;
• второй конец этого патрубка соединен с термостатом;
• добраться до второго конца;
• определить нахождение корпуса термостата;
• приступить к его снятию.

Хотя все же советую сначала заглянуть в руководство, и только потом начать поиски, демонтажные и ремонтно-восстановительные работы.

Основные разновидности терморегуляторов

Терморегуляторы для обогревателей – это устройства, используя которые можно задавать периодичность, режим и интенсивность работы нагревательных элементов.
Обычные регуляторы имеются в большинстве современных устройств, которые предназначены для нагрева или наоборот, охлаждения воздуха и каких-либо предметов. Основными видами регуляторов являются:

• электронные
• электромеханические
• механические.

Электронные терморегуляторы

Электронный терморегулятор в своей конструкции имеет три основных элемента:

• датчик, определяющий уровень температуры воздуха;
• микропроцессор, в чью задачу входит обработка и передача сигнала;
• ключа, выполняющего функции термореле, то есть коммутацию управления.

Главное достоинство терморегуляторов с электронным процессором и датчиком, это высокая точность определения и регулирования уровня температуры в помещении, простота в настойке и управлении обогревателями, находящимися в помещении.

Используются такие терморегуляторы для управления единой системой отопления дома или квартиры, а также для регулирования работы кондиционеров и любых других подобных систем, отвечающих за создание и поддержания микроклимата в помещении. Электронный терморегулятор может встраиваться в систему типа «умный дом» и следить за температурой не только воздуха в помещении, но и самих обогревающих устройств в целях повышения пожарной безопасности.

Электромеханические терморегуляторы

Электромеханические терморегуляторы можно считать одними из самых простых по своему устройству. Основой их конструкции является реле, которых существует множество видов
, но чаще всего используются следующие:

Терморегуляторы, устанавливаемые в утюгах, кухонных электроплитах, чайниках и в других бытовых приборах, способных менять свою температуру. Их конструкция считается самой простой и состоит из группы контактов и двойной металлической пластины. Когда происходит нагрев прибора, пластина начинает выгибаться и этим размыкает группу контактов, что останавливает подачу электроэнергии к нагревательной пластине или спирали.

Когда прибор остывает, пластина возвращается в изначальное состояние и электрическая цепь возобновляет свою работу, так как группа контактов снова оказывается замкнутой. Благодаря этому циклу и удается поддерживать уровень температуры прибора на примерно одном и том же уровне.

Второй тип электромеханического регулятора использует в своей работе несколько иной принцип действия. В таких регуляторах устанавливается реле, основанное на расширении некоторых его элементов при нагревании. Самый простой пример – это терморегуляторы, которые присутствуют в домашних бойлерах, предназначенных для нагрева воды в квартире или частном доме, а также масляных обогревателях

Если не вдаваться в научные подробности и говорить доступным для большинства людей языком, то можно сказать, что такое реле представляет собой трубку-цилиндр, заполненную чувствительным к нагреву и охлаждению веществом, помещенную в специальный небольшой бачок с водой. Когда бойлер начинает нагреваться, то содержимое контрольной трубки расширяется и, достигнув критического значения, при помощи специального привода управляет электрической цепью, замыкая и размыкая контакты, тем самым предотвращая критический перегрев.

Термостаты

Еще один вид терморегуляторов, которые используются во многих бытовых приборах – это регуляторы-термостаты. В повседневности подобные регуляторы можно встретить, например, в системах центрального отопления. Внешним видом регуляторы-термостаты очень похожи на самые обычные запирающие водяной поток в трубе краны. Благодаря их использованию становится возможным поддержания разного уровня температуры в комнатах или кабинетах офиса.

Такая возможность очень удобна, если в семье есть маленькие дети, для поддержания в их комнате чуть более высокой температуры, чем в остальной части квартиры, или в офисах, где часть сотрудников остается на ночь. Конструкция термостата максимально проста, надежна и включает в себя термический баллон со штоком, заполненный чувствительным к нагреву веществом. Когда вещество нагревается до заданного уровня, оно расширяется и выдвигает шток наружу, который полностью или частично ограничивает движение воды в трубе.

Такие же регуляторы-термостаты используются и в автомобильных двигателях. Эти устройства не рекомендуется пытаться использовать для гибкой настройки температуры, так как у них есть несколько основных режимов работы, выход за пределы которых может привести к тому, что вся отопительная система разгерметизируется и выйдет из строя.

Термостаты для электрических и водяных ТП – в чем разница

На самом деле разницы никакой нет, в обоих случаях терморегулятор выполняет одну функцию – включает либо выключает нагрев, прерывая подачу напряжения к исполнительному элементу – нагревательному кабелю или сервоприводу. Но для работы с электрическими полами подойдет не каждый прибор, например, чисто механическое устройство применять нельзя. Поясним почему:

1. Нагрев электрического ТП контролирует выносной датчик, расположенный в полу между петлями резистивного кабеля. Он позволяет ограничить максимальную температуру напольного покрытия, защитить кабельную секцию от перегрева.
2. В механических терморегуляторах стоит пластина, реагирующая на изменение температуры воздуха. Прибор не рассчитан на подключение внешнего термодатчика, поэтому «не видит» степень нагрева стяжки пола.
3. Пленочный теплый пол работает аналогичным образом. Когда требуется регулировать температуру воздушной среды, выбирается релейный термостат, оснащенный внутренним датчиком и клеммами для подключения внешнего.

Электронагревательные ТП всегда монтируются с датчиком-терморезистором, измеряющим температуру пола

Примечание. Контроллер терморегулятора одновременно обрабатывает сигналы напольного и встроенного датчика. Когда 1 из 2 терморезисторов показывает достижение установленного порога температуры, электрический подогрев выключается.

Для регулировки водяных греющих контуров применяется воздушный датчик теплого пола, выносной измеритель ставится по желанию или в случае необходимости. Например, для контроля краевых зон, которые сильно охлаждаются. Температуру теплоносителя ограничивает регулирующая арматура на коллекторе – термоголовки RTL либо смесительный клапан с накладным/погружным датчиком.

Устройство и принцип работы автомобильного термостата

Поскольку конфигураций двигателей и, соответственно, систем охлаждения достаточно много, то и место установки термостата может быть разным. Как правило, он монтируется во входном трубопроводе насоса системы охлаждения или на выходной магистрали головки блока цилиндров. В системе охлаждения двигателя предусмотрено два круга, по которым циркулирует рабочая жидкость, снижая его температуру. Малый круг включает в себя головку блока цилиндров, сами цилиндры и радиатор печки, а большой — всю систему с радиатором. Главной задачей термостата является блокирование процесса охлаждения двигателя (циркуляции охлаждающей жидкости по большому кругу), если температура последнего ниже рабочего уровня.

Устройство термостата

Конструкция типового автомобильного термостата состоит из следующих элементов:

• Корпус. Он имеет три патрубка для подключения в систему охлаждения: входной (впуск рабочей жидкости от радиатора), входной от двигателя (из головки блока цилиндров или печки) и выходной (подачи на насос).
• Цилиндр, внутри которого находится термочувствительный элемент.
• Термочувствительный элемент. Он может быть жидким (смесь воды и спирта) или твердым (из технического воска, в состав которого входят порошковая медь, алюминий и графит).
• Шток (поршень) — располагается внутри цилиндра.
• Клапан малого круга — перепускной клапан, поддерживающий заданный уровень давления в системе.
• Клапан большого круга (основной). Он представляет собой металлическую тарелку, которая открывает и закрывает путь по большому контуру.
• Пружины, запирающие клапаны большого и малого кругов.

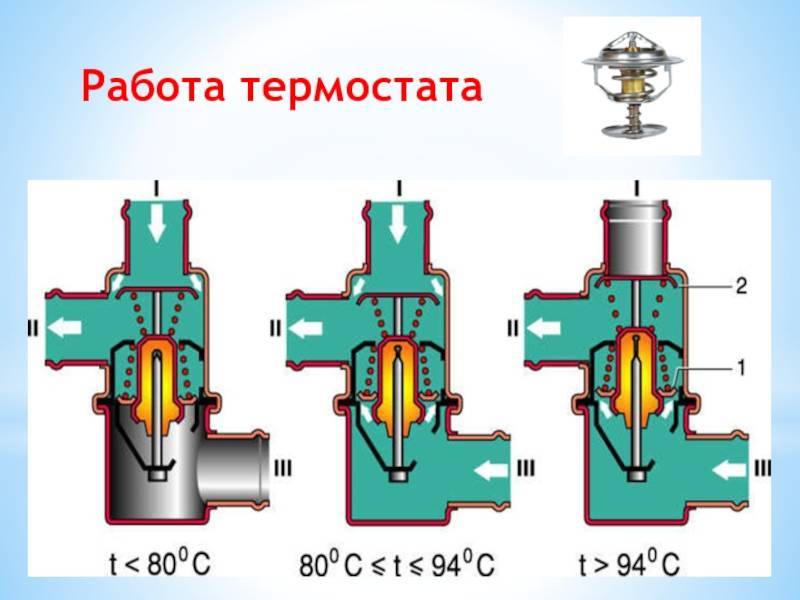

В момент пуска двигателя термостат находится в закрытом положении. Проходя по малому кругу, охлаждающая жидкость выходит из блока цилиндров и вновь возвращается в него. Отсутствие охлаждения во всей системе позволяет двигателю быстрее прогреваться до рабочей температуры. Когда температура блока цилиндров повышается и нагревает охлаждающую жидкость до уровня 80-90°С, термочувствительный элемент реагирует (воск расплавляется и увеличивается в объеме, оказывая воздействие на шток) и сдвигает тарелку, открывая доступ к большому кругу.

Открытие клапана происходит постепенно, что позволяет с ростом температуры увеличивать количество охлаждающей жидкости, поступающей на радиатор. Максимальное открытие клапана достигается при температуре 95-105°С. Если происходит излишнее охлаждение двигателя, термочувствительный элемент начинает реагировать в обратную сторону, закрывая клапан и снижая количество рабочей жидкости, попадающей в большой контур.
