Что такое гидрострелка для отопления?
В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.
Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.
Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.
Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

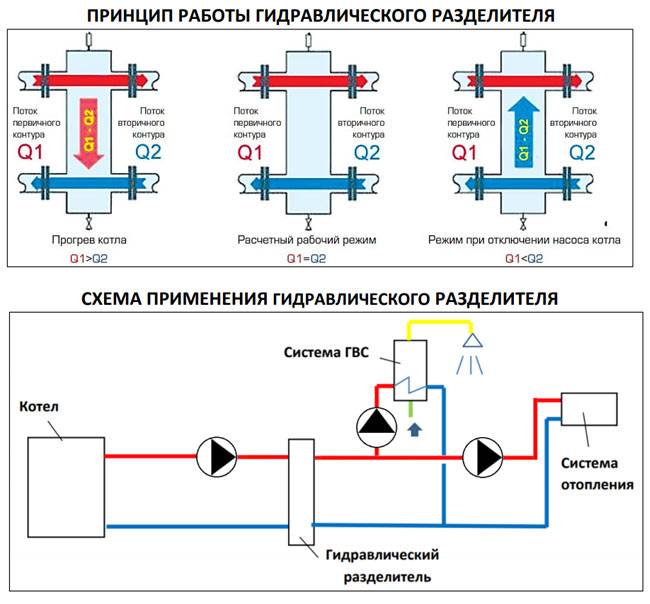

Принцип работы гидравлического разделителя
Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.
Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.
Режимы работы
Гидравлическая стрелка для систем отопления имеет 3 режима работы:
- В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
- Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
- В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.
Дополнительные возможности гидрострелки
Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:
После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран.
Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе
Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается.
Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.
Назначение гидрострелки – для чего она нужна
Гидрострелка в отопительных системах выполняет следующие функции:
- Одной из главных функций гидроразделителя является гидродинамическая балансировка в отопительном контуре. Рассматриваемое устройство врезается в систему как дополнительный элемент и обеспечивает защиту чугунного теплообменника, расположенного в котле, от теплового удара. Именно поэтому гидроразделители обязательны к установке при использовании котлов с теплообменниками из чугуна. Кроме того, гидрострелка обеспечивает защиту отопления от повреждений при спонтанном отключении одного из ее элементов (например, ГВС или теплых полов).
- При обустройстве многоконтурного отопления гидроразделитель попросту необходим. Все дело в том, что контуры при работе могут конфликтовать и мешать друг другу – а установленный разделитель предотвратит их сопряжение, за счет чего система сможет нормально функционировать.
- Если отопительная система была спроектирована правильно, то гидрострелку можно использовать в качестве отстойника, удерживающего в себе различные твердые механические примеси, содержащиеся в теплоносителе.
- Находящийся в системе отопления гидроразделитель позволяет удалять из контура воздух, избавляя от необходимости использования других способов стравливания воздуха и предотвращая окисление внутренних поверхностей элементов отопительной системы.
Знание того, для чего нужна гидрострелка в системе отопления, позволит правильно подобрать и установить подобное устройство.
Схема работы
Гидроразделить функционирует по следующей схеме:
- Поток воды от котла попадает в гидрострелку, где меняет свое направления и снижает скорость.
- В результате изменений выделяется воздух, который постепенно накапливается вверху корпуса. Воздух периодически отводится.
- Затем поток направляется согласно одной из вышеописанных схем, по контуру потребителя.
- Охлажденная вода возвращается в гидрострелку и проходит сквозь разделительные перегородки, где очищается от шлама.
- Шлам накапливается снизу корпуса и периодически отводится.
- Очищенная вода обратно попадает в котел.
Обвязка двух котлов, работающих в каскаде
Для чего нужна
Чтобы выяснить, для каких целей используется гидрострелка, требуется понять принцип функционирования самой простой системы отопления с принудительной циркуляцией теплоносителя.
Главными составляющими вышеприведенной схемы являются:
- отопительный котел;
- радиаторы или конвекторы, которые размещаются на одном контуре (количество отопительных приборов может быть разным);
- насос – прибор, с помощью которого носитель тепла циркулирует по магистрали.
Кроме этого, в систему входят и другие элементы, например, расширительный бак, но мы не будем заострять на них внимание, так как они не так важны для объяснения принципа работы гидрострелки. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы
Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы.
На схеме видно, что к коллектору подсоединены следующие приборы:
- Контуры с разным количеством радиаторов отопления. Контуров может быть несколько и их протяженность также может отличаться друг от друга (на схеме Р).
- Системы водяных теплых полов, к которым предъявлены другие температурные параметры теплоносителя. Кроме этого, длина теплых полов значительно больше контуров, что повышает уровень гидравлического сопротивления (на схеме СТП).
- Бойлер косвенного нагрева. Задача этого оборудования – обеспечение горячего водоснабжения. К бойлеру тоже предъявляются совершенно другие требования (на схеме Бгвс).
Не нужно быть специалистом, чтобы понять, что со всеми составляющими автономной системы отопления не сможет справиться один насос, даже если он будет достаточной мощности. Стоит учесть, что слишком мощный насос будет создавать повышенное давление, а это пагубно отразится на работе дорогостоящего котла и приведет к сокращению его срока эксплуатации.
Учитывается и тот фактор, что каждый отдельный контур отличается напором и другими техническими характеристиками. Поэтому используя один насос, невозможно добиться скоординированной работы системы.
Для нормальной работы нескольких контуров необходима максимальная точность в настройке насосов, но достичь подобного эффекта невозможно. Это объясняется тем, что такие величины, как напор, производительность и степень нагрева переменные. Существует множество ситуаций, при которых один контур может повлиять на состояние другого. Проявляться они могут по-разному. Например, резко меняться напор или температура теплоносителя, но в любом случае, эффект будет негативным. Такие разлады пагубно отразятся и на работе насоса, и на состоянии котла.
Известно, что за разделение гидравлических систем отвечает коллектор. Но возможно ли, чтобы и контуры котла были автономными? Имеется в виду то, что котел должен подавать определенное количество носителя тепла для каждого контура, а контур, в свою очередь, принимал бы определенное количество жидкости.
Данная задача вполне реальна. Для этого необходимо выделить малый контур котла, что осуществляется при помощи гидравлического распределителя. То есть этот элемент может изменять направление теплоносителя, когда это требуется для корректной работы системы отопления.
Особенности подключения
Знание того, что такое гидрострелка в системе отопления, позволяет грамотно подобрать ее по параметрам и правильно выполнить ее подключение. Установка прибора осуществляется по общим правилам сантехнического монтажа. Устройство прежде всего должно быть правильно подобрано по основным параметрам – пропускной способности, количеству патрубков, габаритам.
Также необходимо помнить, что такое гидрострелка – принцип работы этого устройства основан на принудительной циркуляции. В системе должно функционировать как минимум два насоса. Один из них обеспечивает работу теплообменного контура котла, другой – систему потребителей. Если это условие не будет соблюдено, прибор окажется не просто бесполезным, но даже вредным и станет выполнять роль помехи движению теплоносителя.
Расчётные параметры гидрострелки
Главным опорным параметром для расчёта является скорость теплоносителя на участке вертикального движения внутри гидрострелки. Обычно рекомендуемое значение не более 0,1 м/сек, при любом из двух условий (Q1 = Q2 или Q1 < Q2).
Малая величина скорости обусловлена вполне разумными выводами. При такой скорости находящийся в составе водяного потока мусор (шлам, песок, известняк и т.п.) успевает оседать на дно трубы гидрострелки. К тому же за счёт низкой скорости успевает формироваться необходимый температурный напор.
Два конструктивных вида гидрострелок, на которые обычно проводятся расчёты: 1 – по трём диаметрам; 2 – по чередованию патрубков. Независимо от принятия той или иной методики, базовые параметры расчётов всегда типичные – расход теплоносителя по контурам и параметр скорости
Малая скорость передачи теплоносителя способствует лучшему отделению воздуха от воды для последующего вывода через воздухоотводчик гидравлической системы разделения. В общем, стандартный параметр выбран с учётом всех значимых факторов.
Для расчётов часто используется так называемая методика трёх диаметров и чередующихся патрубков. Здесь конечный расчётный параметр – значение диаметра разделителя.
Исходя из полученного значения, вычисляются все иные требуемые значения. Однако чтобы узнать размер диаметра гидроразделителя, нужны данные:
- по расходу на первом контуре (Q1);
- по расходу на второстепенном контуре (Q2);
- скорость вертикального тока воды по гидрострелке (V).
По сути, эти данные для расчёта всегда имеются.
К примеру, расход на первом контуре составляет 50 л/мин. (из технической характеристики насоса 1). Расход на втором контуре равен 100 л/мин. (из технической характеристики насоса 2). Значение диаметра гидрострелки вычисляется формулой:
Формула для расчёта диаметра трубы гидрострелки в зависимости от параметров расхода теплоносителя (расход по характеристикам насоса) и скорости вертикального протока
где: Q – разница расходов Q1 и Q2; V – скорость вертикального протока внутри стрелки (0,1 м/сек.), π – постоянная величина 3,14.
Между тем диаметр гидравлического разделителя (условный) допустимо выбирать, пользуясь таблицей примерных стандартных величин.
| Величина мощности котла, кВт | Входной патрубок, мм | Диаметр гидрострелки, мм |
| 70 | 32 | 100 |
| 40 | 25 | 80 |
| 25 | 20 | 65 |
| 15 | 15 | 50 |
Параметр высоты для устройства разделения тепловых потоков не критичен. Фактически высоту трубы можно брать любую, но с учётом уровней подвода входящих/исходящих трубопроводов.
Как правильно подключить гидроразделитель
Простейшая схема подключения гидрострелки в системе отопления следующая:
- Котел имеет два отвода на подачу и обратку теплоносителя.
На подающий трубопровод, устанавливается циркуляционный насос. Сразу после насоса, устанавливается разделитель, образующий малый контур отопления. Насос обеспечивает бесперебойное движение жидкости в гидравлическом разделителе. Участок трубопровода между стрелкой и котлом на обратке, делят установкой обратного клапана в системе отопления, что предотвращает рециркуляцию. Обвязка котла с гидрострелкой, для сложных систем отопления, предусматривает необходимость подключения коллекторов.
Движение воды в гидрострелке, происходит принудительным способом. Давление нагнетает установленный циркуляционный насос. В открытой системе отопления, разделитель не будет работать.
В чём плюсы и минусы использования гидроразделителя
Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.
Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.
Преимущества гидрострелки в отопительной системе
Установка гидроразделителя решает несколько проблем системы отопления:
- Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления.После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.
Снижение разницы температур – гидроразделитель выполняет функцию первичного контура обогрева. По нему циркулирует теплоноситель до тех пор, пока не достигнет необходимой температуры нагрева. Дополнительные функции – ёмкость выполняет задачи отстойника, фильтра грубой очистки и воздухоотводчика.
Недостатки гидравлической стрелки
- Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.
Второй недостаток – увеличение сопротивления при циркуляции теплоносителя, после установки гидравлического разделителя. Последствие монтажа модуля – снижение равномерности прогрева трубопровода, необходимость в постоянном использовании циркуляционного насоса. Без нагнетания давления в системе отопления, котел перестает работать. Соответственно, система обогрева становится энергозависимой и требует подключения источника бесперебойного питания. Высокая стоимость устройства – самые простые модули, обойдутся, начиная от 11 тыс. руб. Для двухэтажного здания площадью около 200 м², потребуется приобрести стрелку за 60-80 тыс. руб. Гидравлический разделитель для промышленного применения, обойдется уже в 125-250 тыс. руб.
При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.
В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.
Гидрострелка: принцип работы, назначение и расчеты
Итак, что же называется гидрострелкой в отопительной системе частного дома? Температурный и гидравлический буфер, который обеспечивает процессы корреляции температур обратки и подачи, упорядоченный максимальный проток теплоносителя, называется гидрострелкой. Для чего же нужна гидравлическая стрелка?
Очень просто можно объяснить, для чего нужна в отопительной системе гидрострелка? Владельцы частных домов хорошо знают, что такое разбалансировка теплоснабжения. Современные котлы имеют меньший по объему контур. В то же время расход потребителя при циркуляции – меньше. С помощью гидрострелки можно отделить ее работу от теплогенератора вторичной цепи, увеличить надежность и качество работы системы.
Гидроразделитель в системе отопления
Чтобы понять, для чего нужна в системе отопления гидрострелка, нужно назвать ряд преимуществ систем отопления с гидравлическим терморазделителем. Прежде всего, разделитель является обязательным условием производителей оборудования для гарантии технического обслуживания на котел мощностью до 50 киловатт и больше. С помощью вспомогательного узла обеспечивается максимальный проток с ламинарным течением теплоносителя. Постоянно поддерживается температурный и гидравлический баланс в отопительной системе. Гидрострелка и контур отопления подключается параллельно. Это создает минимальные потери давления, производительности и тепла. Патрубки подачи и обратки расположены по коленному принципу. Это обеспечивает температурный градиент вторичных контуров. Если подобрать оптимально гидрострелку для отопления, то можно защитить котел от разницы температур подачи и обратки.
Предохраняется оборудование от теплового удара. Гидравлическая стрелка увеличивает коэффициент полезного действия котла. Кроме того, обеспечивается вторичная циркуляция части теплоносителя в котловом контуре. Топливо и электроэнергия экономится. Сохраняется постоянный объем котловой воды. При необходимости можно с помощью разделителя компенсировать дефицит расхода во второстепенном контуре. Если насосы имеют высокую мощность, то их влияние можно с помощью полого разделителя снизить. Нагрузка подается на вторичный контур и котел.
Гидродинамические процессы в системе стабилизируются принципом работы гидрострелки. Для того чтобы продлить срок эксплуатации насоса, нужно своевременно удалять механические примеси из теплоносителя. Кроме того, продлевается эксплуатационный срок датчиков, счетчиков, вентилей. При делении потоков (независимый контур потребителя и контур теплогенератора) гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.
