Цокольный профиль. Цокольный профиль для утеплителя: виды и характеристики

Монтаж

Установку профилированного материала для цоколя можно проводить как своими руками, так при помощи специалистов. Стоимость работ можно рассчитать по ФЕР. Он включает полный набор расценок. Хотя особых сложностей в данном процессе нет, однако соблюдение технологии является важным фактором, ведь от этого зависит, насколько правильно и надежно будут закреплены материалы.

В первую очередь необходимо нанести разметку. Это можно сделать с помощью специального уровня и веревки. От одной стороны цоколя к другой по горизонтали протягивается закрепленная веревка, и по ее длине делаются пометки, на месте которых будут высверливаться отверстия. Нужно учитывать, что для работы потребуется сверло меньшего размера, чем сами саморезы, которые будут вкручиваться.

Торцы крайних профилей нужно обрезать под углом в 45 градусов. Это поможет сделать ровный угловой стык в 90 градусов.

При необходимости нужно использовать компенсаторы. Перед окончательным закреплением каждое изделие нужно приложить к основанию. Далее для крепления устанавливаются саморезы, и профили надежно фиксируются. Для скрепления элементов между собой применяются планки. Если используется цоколь с капельником, он поможет не допустить попадания влаги и осадков под систему.

Когда работы закончены, приходит время установки теплоизоляционных материалов. Утеплитель располагается в углублениях профиля. Если его необходимо приклеивать, то сначала наносится клей. После окончания работ по установке нужно заполнить зазоры между профилем и основой специальной пеной, имеющей влагостойкие и морозоустойчивые свойства.

О том, как установить цокольный профиль, смотрите в видео ниже.

Разновидности и характеристики цокольного профиля

Цокольный профиль крайне редко используют тогда, когда отделка и утепление дома проводится самостоятельно без помощи профессионалов.

Цокольный профиль крайне редко используют тогда, когда отделка и утепление дома проводится самостоятельно без помощи профессионалов. Этого допускать не стоит, ведь непосредственно во время эксплуатации постройки в дальнейшем могут возникать разного рода проблемы.

Совершенно все технологии обустройства фасадных систем современного образца, требуют обязательного использования цокольного профиля. Лучше прислушаться к советам опытным специалистов, чтобы потом не решать проблемы с утеплением и порчей конструкции.

На сегодняшний день в продаже можно найти три разных вида материала этого типа – алюминиевый, ПВХ, двухсоставной.

Алюминиевый профиль

Этот материал принято считать наиболее устойчивым к отрицательному воздействию влаги. Во время производства используется дополнительный способ обработки металла, который приводит к появлению на его поверхности специальной защитной пленки. Благодаря этому готовая продукция становится максимально устойчивой к воздействию механического характера. Но во время монтажа нужно быть все равно очень аккуратными, чтобы не повредить эту пленку. В противном случае в местах возникновения царапин на металле со временем может начать образовываться коррозия.

Металлический цокольный профиль – это планка П-образной формы, в которой одна полочка находится несколько ниже, чем вторая. На более высокой полке расположена перфорация, которая позволяет осуществлять установку планки к стене постройки. Во второй полочке также присутствуют отверстия. Дополнительно делается капельный изгиб, чтобы от материалов, которые прилегают к профилю, можно было отводить воду.

В продаже можно найти продукцию отечественных и зарубежных производителей. На сегодняшний день есть несколько марок, которые считаются наиболее популярными. К ним можно отнести «Альта-Профиль», BauKom, «Ростех» и другие.

ПВХ-профиль

Еще одно отличие заключается в том, что стоимость ПВХ-изделия намного ниже, чем алюминиевого аналога. Именно поэтому данная продукция сегодня пользуется огромной популярностью в частном домостроении. Если же говорить о промышленном строительстве, то там предпочтение отдают металлической продукции.

Двухсоставной профиль

Двухсоставной вариант отличается от других вариантов своим конструкционными особенностями. Он изготавливается из передней и задней планок. Задняя планка имеет Г-образную форму. На одной из полочек планки находятся отверстия, которые используются для установки разнообразных крепежных элементов.

Какая обрешетка лучше подходит под цокольный сайдинг, порядок монтажа

Для монтажа сайдинга требуется наличие опорной системы планок, несущей полотно обшивки. Традиционно для создания обрешетки использовались деревянные бруски, работа с которыми проста и не вызывает никаких вопросов.

Тем не менее, качество материала не выдерживает никакой критики — древесина пожароопасна, подвержена гниению, появлению грибковых поражений, ее портят насекомые и т.д. Для обшивки, срок службы которой составляет по 50 лет и больше, такая обрешетка не годится.

Более современный тип обрешетки основан на использовании металлических направляющих для гипсокартона, установленных на стену посредством прямых подвесов. Такой материал не подвержен коррозии, поскольку имеет надежное защитное покрытие — слой оцинковки.

Планки имеют прямые ровные линии, они совершенно безопасны в пожарном отношении, нейтральны к микробиологическим проявлениям — плесень, грибок, водоросли и пр. Кроме того, монтаж таких систем намного удобнее и быстрее, так как настройка ровной плоскости намного легче, производится в считанные секунды.

Для некоторых видов цокольного сайдинга производители выпускают собственный вариант обрешетки, максимально подходящий к соответствующим панелям. Такой вариант является оптимальным с точки зрения прочности и надежности монтажа, но он подходит не для всех типов панелей и имеет более высокую цену.

Монтаж обрешетки происходит в следующей последовательности:

Производится разметка стен, отмечаются места установки прямых подвесов.
На стену с установленными подвесами крепится утеплитель. Подвесы проходят сквозь него, для чего в материале делаются крестообразные надрезы, которые потом тщательно заправляются.
Поверх утеплителя устанавливается гидроизоляционная мембрана, лепестки подвесов проводятся сквозь нее методом протыкания.
На выступающие лепестки подвесов крепятся планки обрешетки. Сначала устанавливаются две крайние — слева и справа, тщательно выводится вертикаль. Затем между ними натягивается шнур, с помощью которого легче настраивать положение промежуточных планок.
Устанавливаются все остальные планки. Производится постоянный контроль их положения, замеченные ошибки устраняются сразу же.

Если толщина утеплителя слишком велика и длины лепестков подвесов не хватает, то приходится делать двухслойную обрешетку по более старой методике.

Порядок действий:

Разметка стены, установка подвесов.
Установка горизонтальных планок нижней и верхней.
Монтаж остальных горизонтальных планок по шнурам. Расстояние от поверхности стены до верхней часи планки должно быть не меньше, чем толщина утеплителя.
Установка утеплителя между планками, гидроизоляция.
Монтаж контробрешетки — системы вертикальных планок. Они устанавливаются с шагом 35-40 см (оптимально для цокольного сайдинга). Поскольку первый слой имеет ровную плоскость, настройки положения планок контробрешетки не требуется.

ОБРАТИТЕ ВНИМАНИЕ! Второй способ более трудоемкий и затратный, поэтому к нему прибегают только при необходимости

Как установить

На первом этапе следует произвести подготовку рабочих оснований. Если работы выполняются своими руками, то следует зачистить поверхность, укрепить все шатающиеся и обвалившиеся элементы, заделать большие швы. Незначительные дефекты можно не ликвидировать, допустимый перепад высоты – не более 2 см.

С поверхности следует удалить все следы коммуникаци. Если будет производиться утепление, то для адгезии клея необходимо снять с цоколя старую краску (если имеется) и обработать поверхность двумя слоями грунтовки глубокого проникновения.

Далее по периметру всей цокольной части здания монтируется обрешетка. Для цоколя это должен быть металлический каркас, обладающий, по сравнению с деревянным, большей несущей способностью и долговечностью. Каркас собирается из профилей, имеющих качественную антикоррозийную обработку. Шаг обрешетки оставляется 0,4 или 0,9 м, расстояние от низа здания – 15 см. Если вокруг дома имеется бетонная отмостка, установку стартовой планки можно вести сразу от нее.

Расстояние обрешетки от стены определяется тем, будет ли под панели укладываться утеплитель. Если нет, то толщины профиля достаточно. Если подразумевается одновременная теплоизоляция цоколя, то его высота (расстояние от стены) подбирается с учетом толщины утеплителя.

Профиль обрешетки крепится с помощью кронштейнов. Между последними и стеной укладывается паронитовая прокладка, которая исключит образование в данных точках воздушных пустот, превращающихся в будущем в «мостики холода».

Установка первых панелей ведется на стартовую планку, поэтому от ее ровности зависит качество всей обшивки. Следует тщательно отмерить горизонталь, несколько раз проверив точность и ровность. Стартовую планку фиксируют саморезами, после чего можно приступать к установке боковых элементов.

Первую панель начинают укладывать от угла, зацепляя крючками за стартовую планку и задвигая в паз уголка. После этого на стартовую планку крепится остальной сайдинг первого ряда. После установки каждой 3 панели рекомендуется вымерять уровень, отклонения допустимы не более 2 мм. На материал первого ряда крепится второй, фиксация осуществляется в пазы предыдущего ряда, а также на саморезы.

Если предусмотрена теплоизоляция цоколя, то пошаговая инструкция монтажа выглядит следующим образом:

После установки каркаса следует проложить между его элементами слой утеплителя. Обычно используются минераловатные или пенополистирольные листы, а также напыление пенополиуретаном

Минвата и пенополистирол приклеивается к поверхности, при этом важно достичь максимально плотного прилегания материала к стенам, в том числе в точках возле профилей каркаса. Установка гидрозащитной пленки, а лучше диффузной мембраны

Она укладывается с нахлестом в 10 см, все стыки проклеиваются скотчем. Следует дополнительно укрепить приклеенный утеплитель, для чего его вместе с мембраной «сажают» на саморезы

На 1 кв. м достаточно 3-4 саморезов, один из которых обязательно должен располагаться по центру. Завершающим этапом является установка цокольных панелей по описанной выше технологии, при этом между слоем утеплителя и отделкой должен оставаться воздушный зазор в 3-5 см.

При установке на винтовые сваи сначала делается засыпка (ликвидация пространства между поверхностью земли и нижней частью дома). Обычно эта часть утепляется, гидроизолируется и обивается деревянными досками. После этого поверхность обрабатывается антисептиками, затем ее можно обшить сайдингом. Если поверхность досок ровная, панели можно крепить непосредственно к ним без обрешетки. Если нет, то выполняется обрешетка, на которую крепятся панели.

Монтаж цокольного профиля

При проведении теплоизоляционных работ чаще всего используют алюминиевый или ПВХ профиль. Ширина планок должна соответствовать толщине теплоизоляционного материала. Технология монтажа следующая.

Шаг 1. Выполняют горизонтальную разметку нижней границы теплоизоляционного слоя. Для того чтобы провести ровную линию, используют нивелир или пузырьковый уровень. Если длина фасада значительная, в каждом из его углов вкручивают саморезы и натягивают между ними прочную нитку. Профиль можно устанавливать по ней, или прочерченной маркером линии.

Шаг 2. Начинают работу от угла фасада, поэтому сначала изготавливают угловой элемент из полотна цокольного профиля. Это делают следующим образом:

укладывают профиль на ровную поверхность так, чтобы его полочки были направлены вверх;
отступив от края профиля 40-50 см, на нижней полочке с помощью линейки и простого карандаша чертят линию, перпендикулярную боковым полочкам;
совмещают с этой линией угол металлического строительного угольника;
отчерчивают линии по угольнику так, чтобы получился прямой угол;
ножницами по металлу или УШМ с диском по металлу вырезают полученный в результате разметки прямой угол;
Резка профиля
надрезанную часть профиля отгибают и отламывают (срезают);
отрезают соединитель так, чтобы его длина соответствовала длине среза в профиле;
устанавливают соединитель на один из срезов;
изгибают профиль так, чтобы линии срезов через соединитель плотно прилегали друг к другу.

Шаг 3. Прикладывают профиль к углу фасада и с помощью маркера через перфорацию в высокой полочке профиля отмечают на стене точки крепления. Они должны находиться на расстоянии 30-50 см друг от друга. Величина шага между точками крепления зависит от веса теплоизоляционного материала. Если это легкий листовой пенопласт, можно увеличить расстояние до 50 см.

Шаг 4. Используя дрель и сверло с твердосплавным кончиком, высверливают отверстия в стене.

Этапы крепления профиля

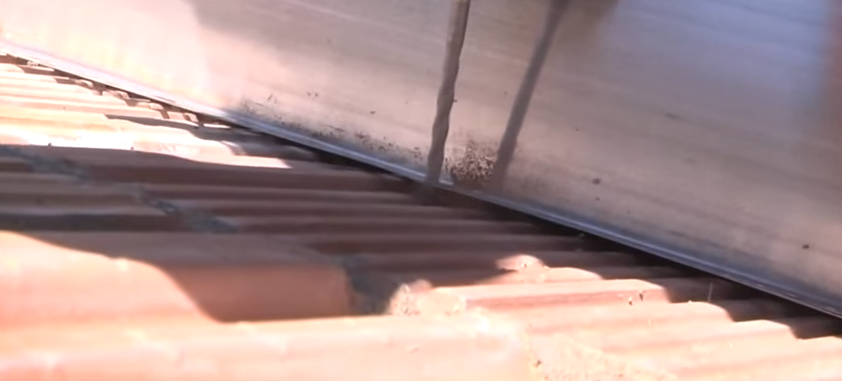

Нужно высверлить отверстия под дюбели

Высверливание отверстия

Шаг 5. Прикладывают к стене цокольный профиль и в тех местах, где это необходимо, после чего подбирают компенсатор такой толщины, чтобы она соответствовала ширине зазора между фасадом и алюминиевой планкой.

Установка компенсатора

Шаг 6. Через перфорацию в профиле и компенсаторе устанавливают в отверстие в стене полый стержень (дюбель).

Шаг 7. С помощью молотка забивают в дюбель гвоздь. Крепят цокольный профиль на протяжении всей его длины.

Шуруп вставлен в дюбель

Забиваем шуруп

Фиксация профиля. Молотком забивают шуруп

Шаг 8. Устанавливают на торец профиля соединитель и приступают к монтажу следующей алюминиевой (или ПВХ) планки.

Внутренний угол

После завершения работ приступают к укладке утеплителя. Его нижние торцы должны быть установлены в углубления стартового цокольного профиля. Если утеплитель приклеивают, на него сначала должен быть нанесен клей. По завершении теплоизоляционных работ зазор между стеной и цокольным профилем заполняют влагостойкой и морозостойкой пеной.

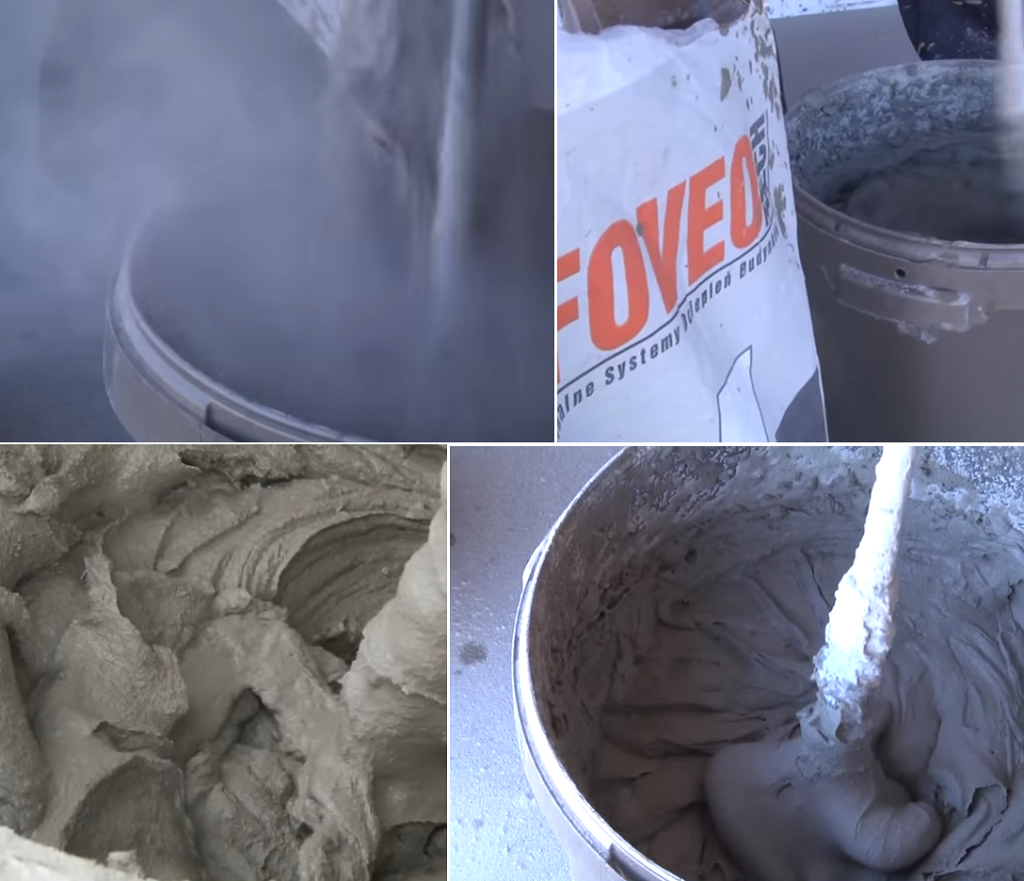

Приготовление клея

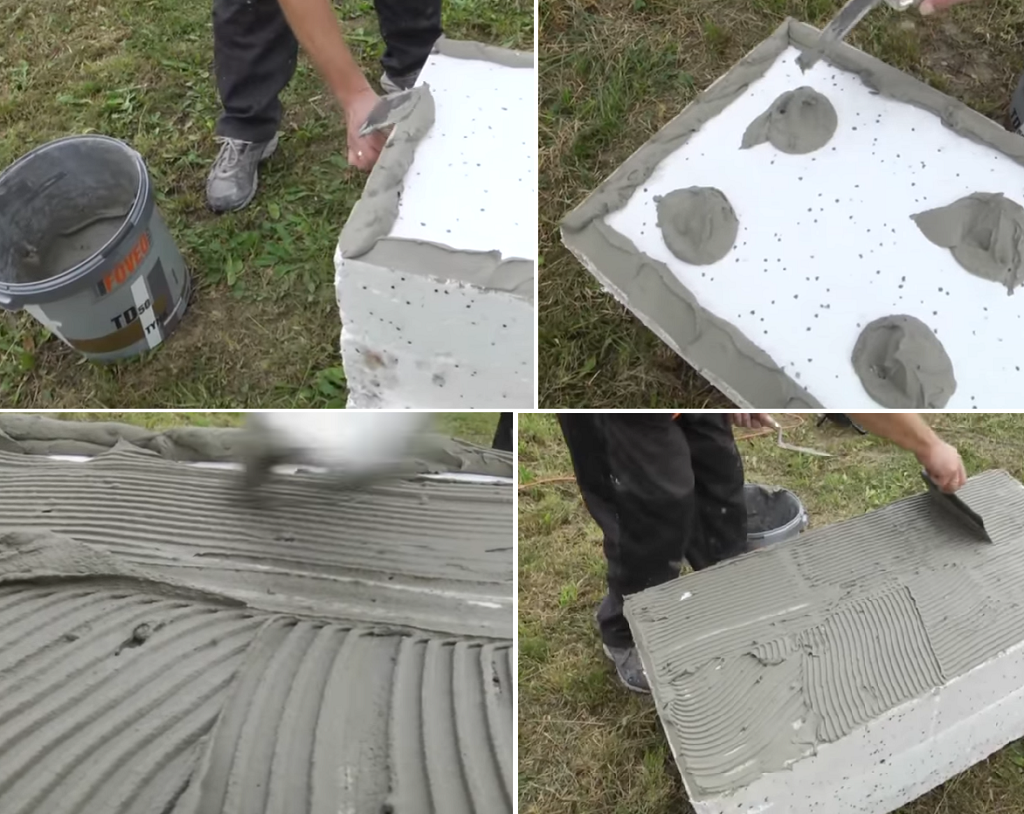

Нанесение клея

Установка утеплителя на цокольный профиль

Монтаж плит утеплителя

Фиксация плит дюбель-грибком

Установка цокольного профиля

Необходимые комплектующие

Перед началом монтажа проверьте наличие необходимых расходных материалов таких как:

профиль для цоколя в нужном количестве;
дюбеля для крепления изделия к стене (фото);

Дюбель.

подкладочная шайба (шайба из полиэтилена для подкладки между профилем и стеной);

Подкладочная шайба под дюбель используется при наличии неровных стен.

пластиковые соединители (для соединения стыков цокольного профиля);

Соединитель.

утеплитель (пенопласт или вата).

Пенопласт для утепления фасада.

профильный уголок (для соединения угловых стыков).

Уголок.

Профиль изготавливается с разными размерами посадочной плоскости, которые подбираются для утеплителя с учетом его толщины.

Монтаж

Установка цокольного профиля своими руками не требует специальных теоретических или практических знаний, однако технология установки должна быть соблюдена. Профиль устанавливается снаружи здания на 20-30 сантиметров ниже уровня пола утепляемой комнаты (нулевой точки здания).

Если закрепить его на уровне пола или выше, то утепляемое помещение будет охлаждаться в местах стыка пола и цоколя, что может привести к появлению испарины и образованию плесневых бактерий (см.также статью “Цокольная планка и другие комплектующие для сайдинга”).

Важно установить начальный уровень максимально ровно, поскольку небольшая горизонтальная деформация на начальном этапе будет повторяться с каждым верхним слоем утеплителя и приведет к значительным скосам на верхних уровнях. Для соблюдения идеального горизонта установки используйте водяной или лазерный уровень

Установка профиля снаружи дома.

Крепление изделия к несущей стене осуществляется забивными или вкручивающимися дюбелями, которые устанавливаются с примерным шагом в 30-50 сантиметров в зависимости от типа финишной облицовки. Для крепежных дюбелей в вертикальной полке изделия предусмотрены специальные конструктивные отверстия. Шаг установки дюбелей напрямую зависит от материала утеплителя и веса облицовочного слоя.

Крепление цоколя дюбелем.

Если профиль устанавливается для пенопласта и мокрой облицовки, то можно устанавливать дюбеля на расстоянии 50 см друг от друга, поскольку такая облицовка не имеет большого веса и пенопласт дополнительно крепится к стене фасадными дюбелями. Если профиль устанавливается для утеплителя из минеральной ваты с последующим закреплением облицовочных панелей, то с учетом большого веса конструкции шаг между дюбелями не должен превышать 30 см.

Утепление с применением минеральной ваты.

В местах крепления изделия к стене, под дюбеля устанавливаются специальные подкладочные шайбы. Шайбы препятствуют деформации профиля при забивании дюбеля, а также служат для выравнивания горизонтальной плоскости.
В местах соединения профиля между собой, необходимо соблюдать зазор в 2-3 мм с дополнительным пластиковым соединителем. Зазор предназначен для предотвращения деформации изделия при тепловом расширении алюминия под воздействием солнечных лучей.

Если профиль неплотно примыкает к стене, используем подкладочные шайбы.

В месте соединения цокольного профиля с отмосткой или облицовкой, необходимо оставлять небольшой зазор в 5- 8 мм. Это делается для предотвращения деформации профиля при смешении или подъеме грунта. Также необходимо установить водоотталкивающий профиль для цоколя, который выполнен с небольшим выступающим отливом для отвода стекающей воды.

Цоколь из ДСП, водоотталкивающий.

После установки опорного профиля и утеплителя, необходимо снизу задуть пространство между стеной и цокольным профилем монтажной пеной для предотвращения попадания воздуха и влаги, поскольку это может привести к образованию сырости под утеплительной прослойкой.

Вместо монтажной пены можно применить цементный раствор во время установки изделия, однако соединение смеси с алюминием достаточно слабое, и раствор может со временем потрескаться.

Щели задуваем монтажной пеной.

Соединение угловых стыков

Для соединения изделия на углах можно использовать два типа соединения:

соединение косым срезом;

Углы нужно соединить полиэтиленовыми соединителями.

соединение угловым профилем.

Угловой профиль из алюминия.

При соединении косым срезом, стыковочные профили на углах обрезают полотном по металлу под углом в 45 градусов и соединяют пластиковым соединителем с зазором в 2-3 мм. Можно воспользоваться специальным профильным уголком из алюминия. Оба соединения одинаково надежны, но профильный уголок более устойчив к физическим деформациям.

Виды и характеристики цокольного профиля

Цокольный профиль нечасто используют при самостоятельной отделке и утеплении домов. Это недопустимый просчет, который может спровоцировать немало неприятностей в процессе эксплуатации здания.

Монтаж стартового профиля. Утеплитель пенополистирол

Все технологии возведения современных фасадных систем предусматривают монтаж цокольного профиля. Поэтому игнорировать рекомендации специалистов неразумно.

Существует три вида этих материалов:

алюминиевый;
ПВХ;
двухсоставной.
