Циркуляционные насосы Grundfos: обзор популярных моделей, инструкция монтажа своими руками

Какие насосы Грундфос лучше для теплого пола

Чтобы правильно подобрать насос Grundfos для перекачки теплоносителя в теплых полах, необходимо учитывать, что производитель выпустил несколько моделей оборудования, специально предназначенных для этой цели

Стоит обратить внимание на следующие модификации:

Циркуляционные насосы Grundfos UPS для водяного отопления пола – пользуются популярностью, благодаря их невысокой стоимости и хорошим техническим характеристикам. В качестве недостатков можно отметить, механическое изменение скорости работы насоса, отсутствие адаптации, в зависимости от фактического расхода тепловой энергии. Для помещений с площадью не более 100 м², оптимальным решением будет приобретение модели серии UPS 25-60.

Циркуляционные электронасосы Grundfos Alpha2 с электронным блоком управления системой теплых полов, с частотным регулированием давления в водяном контуре. Регулятор автоматически корректирует работу насосного оборудования, меняя интенсивность циркуляции. В результате, расход электроэнергии падает практически вдвое, увеличивается эффективность модуля и обеспечивается удобство эксплуатации.

В зависимости от выбранной модели, стоимость насоса Grundfos варьируется от 8 до 80 тыс. руб. На цену влияет производительность, пропускная способность, тип блока управления. Классификация насосов для теплых полов включает серии UPS (UPSD, UPE, UPS Series 100 и 200) и Alfa, Alfa2, Magna.

Как правильно подключить насос Grundfos в систему теплых полов

Модуль Grundfos монтируется в коллектор для теплых полов, посредством специальных патрубков. Для удобства, на разъемах выгравированы стрелки, указывающие монтажное направление. Первый запуск модуля выполняют только после заполнения системы теплоносителем. Подключение к электросети выполняется через клеммную коробку. Корпус устанавливается строго в вертикальном положении.

Насосное оборудование Грундфос, это оптимальное решение для многоконтурных систем отопления. Технические параметры разрешают подключение к твердотопливному, жидкотопливному и газовому оборудованию.

Особенности и преимущества насосов

Основными преимуществами насосов фирмы Grundfos является:

  • оптимальное соотношение цены и качества,
  • высокие показатели энергоэффективности оборудования,
  • огромный выбор, который сможет удовлетворить любые потребности.
  • достаточно долгий срок службы,
  • хорошая техническая поддержка.

При выборе насосного оборудования необходимо учитывать следующие технические параметры:

Вначале необходимо определиться, какой тип необходим. Всего различают три больших группы: для скважин, для отопления, для водоотведения или канализации. В компании Grundfos конструкторы заранее продумали практически все возможные проблемы, которые могут возникнуть в конкретной сфере эксплуатации. Поэтому, выбирая оборудование данного производителя, вы получаете агрегат, который учитывает многолетний опыт.

Перед заказом оборудования необходимо определиться, какой вид напряжения будет использоваться: однофазный или трехфазный. Для бытовых насосов в основном используется однофазный, в промышленности больше применяется трехфазный.

Главной характеристикой при выборе насоса является график зависимости напора от подачи. Такой график показывает, какое количество воды прокачает насос в зависимости от необходимого давления. Чем выше давление, которое необходимо поддерживать тем меньшее количество воды может прокачать насос. При выборе оборудование необходимая рабочая точка должна находиться под его кривой. Также необходимо дать запас в 20% по подаче.

Также важным параметром является мощность. Она зависит от силы тока и величины напряжения. Данный параметр учитывается при подборе защиты насосов, а так же при расчете необходимого сечения кабелей энергоснабжения. Чем выше мощность, тем большая производительность.

При выборе насосов также необходимо учитывать геометрические параметры и соединительные размеры

Прежде чем сделать заказ необходимо убедиться, что выбранное оборудование подходит как по весу, так и по габаритам.

В зависимости от условий эксплуатации необходимо обращать внимание на минимально и максимально допустимую температуру перекачиваемой среды. Бывают случаи, когда неправильный выбор диапазона приводил к выходу из строя оборудования. Также, выбирая из равнозначных насосов, необходимо выбрать тот, у которого выше показатель КПД

Также, выбирая из равнозначных насосов, необходимо выбрать тот, у которого выше показатель КПД

В долгосрочной перспективе такое оборудование даст значительную экономию электроэнергии.

Для того чтобы агрегат работал долго и без перерывов необходимо правильно его установить. Установка любого оборудования должна проводиться строго по прилагаемой инструкции по монтажу. Также не стоит забывать про установку автоматизированных систем управления для насосов.

Такая система защитит ваш агрегат от скачков напряжения, от перегрева двигателя, от возможности работы без воды, от попадания внутрь воды и т.д., а также позволит управлять процессом в автоматическом режиме, без участия человека.

Еще одним из условий долговечности является правильная эксплуатация. Она также прописана в инструкции

Важно понимать, что если установлена система защиты насосного агрегата, то при ее срабатывании необходимо насторожиться. Лучше всего провести полный цикл обследования оборудования

Принцип работы

Циркуляционные насосы Grundfos имеют широкий спектр применения и способны перекачивать не только воду в отоплении, но и незамерзающие теплоносители. Например, масла вязкостью меньше 10 мм²/с или этиленгликоль с концентрацией не более 40%.

Особенности работы

Зная принцип работы циркуляционного насоса Grundfos, с особым вниманием нужно отнестись к перекачке жидкостей высокой температуры или содержащей мелкие волокнистые включения. Так как это может привести к поломке насоса

В месте установки насосы рекомендуется устанавливать сетчатые фильтры отопления.

Стоит отметить, что практичность насосов для отопления Grundfos, надежного оборудования от немецкого производителя, позволяет сократить шум в несколько раз по сравнению с другими марками. Достичь этого удалось с помощью мокрого ротора.

Некоторые современные модели насосов для отопления укомплектованы электронным таймером для настройки периода работы системы. Создаваемый напор помогает уменьшить трение жидкости о стенки труб. При норме от 4 до 8 м, производители заявляют, что насосы Грундфос и Wilo могут создавать напор в 18 м вод/ст. Кроме обогрева дома, циркуляционные насосы широко применяются в системах охлаждения и кондиционирования воздуха, устройстве «теплый пол» на основе водяного отопления и горячем водоснабжении.

Рейтинг популярных моделей

Чаще всего данную модель подделывают мошенники, так как она лучше продается Рейтинг насосов составлен на основе сравнения технических показателей и эксплуатационных возможностей трех моделей. На первом месте расположилось изделие Grundfos UPS 25-60 (N) 180, представляющее собой циркуляционный агрегат с корпусом из чугуна (это вариант используется только для отопления). Его модификация для горячего водоснабжения имеет корпус из нержавейки. Все образцы оборудуются однофазным асинхронным двигателем, переключателем скоростей и особой гильзой, разделяющей ротор и статор.

К достоинствам относят:

  • допустимость использования в любых видах контуров (в замкнутых и незамкнутых);
  • износостойкость и экономичность (потребление не более 60-ти Вт);
  • низкий уровень шумности (до 43 дБ);
  • компактность, малая масса и наличие защиты от перегрева;
  • простота монтажа и обслуживания;
  • длительные сроки службы.

Недостатками этих изделий считаются моральное устаревание отдельных моделей и их высокая стоимость.

Вторую позицию занимает насос марки Grundfos ALPHA2 25-40 180, оснащенный встроенным электродвигателем на постоянных магнитах. Потребляемая этим устройством от сети мощность составляет 0,022 кВт, а производительность равна 2,4 м3/час. При рабочей температуре теплоносителя от +2 до +110 °С создаваемый контурах напор составляет 4,0 метра.

Модель Альфа изготовлена из чугуна и имеет повышенный ресурс работы

Это изделие имеет чисто чугунный корпус и оснащено эффективным мотором с «мокрым» ротором и ALPHA-штекером. Допускается вертикальный или горизонтальный монтаж агрегата, который после запуска управляется посредством встроенной электроники. Вся информация о возможных режимах работы устройства, его энергопотреблении и характерных поломках выводится на дисплей, расположенный на фронтальной панели.

К положительным сторонам этой модели относят:

  • Малое энергопотребление (всего 22 Ватта).
  • Небольшие размеры (10×15×18 см) и малый вес (2,1 кг).
  • Низкий показатель шумности во время работы (не более 43 дБ).
  • Защищенность от воздействия коррозии (корпус изготовлен из нержавейки).
  • Наличие функции AUTOADAPT, а также возможность выбора ночного или летнего режима.
  • Низкий уровень тепловых потерь (корпус изолирован защитным кожухом).
  • Возможность установки фиксированных режимов работы.
  • Долгосрочная гарантия (до 5-ти лет).

Недостатками этого изделия считаются частые сбои в работе электроники, а также отсутствие специальной защиты от сухого хода.

Третье место уверенно занимает изделие Grundfos UPA 15-90 (N) – современный агрегат моноблочного типа, имеющий характеристики чуть хуже предыдущей модели.

Процесс работы

Циркуляционный насос должен непрерывно работать на протяжении всего сезона обогрева – он постоянно перекачивает теплоноситель по системе. От того, насколько качественно он это делает, зависит эффективность отопления.

Поэтому к подобному оборудованию выдвигаются определенные условия – надежность и вместе с тем простота в эксплуатации, максимально низкий уровень шума, минимальный расход электроэнергии.

Эти устройства могут перекачивать следующие теплоносители:

  • горячую и холодную воду;
  • жидкость, не содержащую твердых включений, химически агрессивных элементов, минеральных масел;
  • теплоноситель с этиленгликолем, чья концентрация не превышает 40%.

Для отопления данное оборудование выпускается часто с мокрым ротором – с целью уменьшить производимый им шум. Многие модификации оснащены автоматикой, они могут не только поддерживать постоянный режим работы, но и включаться по таймеру.

Такие модели самостоятельно определяют условия работы системы в некий момент и приспосабливаться под них.

Циркуляционные насосы должны восполнять падение давления, которое может появиться вследствие трения жидкости о стенки труб. Обычно напор, создаваемый насосами для отопления Grundfos, составляет не более 18 м водяного столба.

Автоматика для погружного насоса Grundfos

Компания Grundfos представляет широкий спектр электронного оборудования.

Это позволяет подобрать аппаратуру для любых условий эксплуатации:

  1. Реле давления регулирует силу напора воды, автоматически включает и останавливает работу насоса. Для точной корректировки параметров прибор комплектуется манометром.
  2. Более сложная схема — это блоки управления РМ1-PM2, предохраняющие агрегаты от «сухого хода». Они оснащаются регулятором давления и индикатором текущего состояния. PM2 дополнительно оснащаются внутренним гидроаккумулятором объемом 0,1 л.
  3. Шкаф управления для погружных насосов — комплексная защита оборудования. Ее работу обеспечивают множество датчиков и индикаторных устройств, установленных как в самой скважине, так и на щите приборов.

Преимущества колодезного насоса Grunfos.

Технические характеристики

Основными техническими показателями, на которые обращается внимание при выборе подходящей модели оборудования, являются:

  • график зависимости напора жидкости от величины ее подачи в систему;
  • мощность, потребляемая двигателем агрегата от сети;
  • производительность по теплоносителю;
  • допустимая температура перекачиваемой среды;
  • габариты и масса устройства.


Приборы выбирают по мощности в зависимости от объема перекачиваемой воды

Первая из характеристик позволяет понять, какие объемы воды прокачиваются насосом в зависимости от давления, развиваемого в системе. Чем выше этот показатель, тем меньшее количество водного ресурса необходимо пропустить через агрегат для получения нужного напора. Чтобы грамотно подобрать образец оборудования, рабочая точка должна располагаться под кривой графика. При выборе этого показателя желательно обеспечить запас по подаче не менее 20%. С ним непосредственно связан еще один параметр – производительность насоса.

Габариты приобретаемого образца и его масса также учитываются при выборе подходящей модели. Это касается и условий эксплуатации насоса – минимально и максимально допустимой температуры перекачиваемой среды. От правильности подбора этого показателя зависит надежность и долговечность купленного образца.

Особенности и преимущества насосов

Основными преимуществами насосов фирмы Grundfos является:

  • оптимальное соотношение цены и качества,
  • высокие показатели энергоэффективности оборудования,
  • огромный выбор, который сможет удовлетворить любые потребности.
  • достаточно долгий срок службы,
  • хорошая техническая поддержка.

При выборе насосного оборудования необходимо учитывать следующие технические параметры:

Вначале необходимо определиться, какой тип необходим. Всего различают три больших группы: для скважин, для отопления, для водоотведения или канализации. В компании Grundfos конструкторы заранее продумали практически все возможные проблемы, которые могут возникнуть в конкретной сфере эксплуатации. Поэтому, выбирая оборудование данного производителя, вы получаете агрегат, который учитывает многолетний опыт.

Перед заказом оборудования необходимо определиться, какой вид напряжения будет использоваться: однофазный или трехфазный. Для бытовых насосов в основном используется однофазный, в промышленности больше применяется трехфазный.

Главной характеристикой при выборе насоса является график зависимости напора от подачи. Такой график показывает, какое количество воды прокачает насос в зависимости от необходимого давления. Чем выше давление, которое необходимо поддерживать тем меньшее количество воды может прокачать насос. При выборе оборудование необходимая рабочая точка должна находиться под его кривой. Также необходимо дать запас в 20% по подаче.

Также важным параметром является мощность. Она зависит от силы тока и величины напряжения. Данный параметр учитывается при подборе защиты насосов, а так же при расчете необходимого сечения кабелей энергоснабжения. Чем выше мощность, тем большая производительность.

При выборе насосов также необходимо учитывать геометрические параметры и соединительные размеры

Прежде чем сделать заказ необходимо убедиться, что выбранное оборудование подходит как по весу, так и по габаритам.

В зависимости от условий эксплуатации необходимо обращать внимание на минимально и максимально допустимую температуру перекачиваемой среды. Бывают случаи, когда неправильный выбор диапазона приводил к выходу из строя оборудования. Также, выбирая из равнозначных насосов, необходимо выбрать тот, у которого выше показатель КПД

Также, выбирая из равнозначных насосов, необходимо выбрать тот, у которого выше показатель КПД

В долгосрочной перспективе такое оборудование даст значительную экономию электроэнергии.

Для того чтобы агрегат работал долго и без перерывов необходимо правильно его установить. Установка любого оборудования должна проводиться строго по прилагаемой инструкции по монтажу. Также не стоит забывать про установку автоматизированных систем управления для насосов.

Такая система защитит ваш агрегат от скачков напряжения, от перегрева двигателя, от возможности работы без воды, от попадания внутрь воды и т.д., а также позволит управлять процессом в автоматическом режиме, без участия человека.

Еще одним из условий долговечности является правильная эксплуатация. Она также прописана в инструкции

Важно понимать, что если установлена система защиты насосного агрегата, то при ее срабатывании необходимо насторожиться. Лучше всего провести полный цикл обследования оборудования

Примеры расчета мощности и выбора ИБП для циркуляционных насосов

Рассчитаем несколько вариантов для насосов:

Grundfos Alpha2 L 32-60Grundfos UPS 32-60Wilo Star RS15/6-130UNIPUMP UPC32-60

Считаем, что перед нами поставлена задача подобрать комплекты под два варианта времени автономной работы: 6-8 и 14-16 часов при непрерывной работе насоса.

Модель насосаМакс. мощностьКласс энерго- эффективностиПусковая мощностьЗапас мощности в 20 %Мин. мощность ИБП для защиты насоса
Grundfos Alpha2 L 32-6045 ВтA45 Вт * 1,3 = 59 Вт59 Вт * 1,2 = 71 Вт500 ВА / 300 Вт
Grundfos UPS 32-6060 ВтB60 Вт * 5 = 300 Вт300 Вт * 1.2 = 360 Вт1000 ВА / 600-800 Вт
Wilo Star RS15/6-13084 ВтB84 Вт * 5 = 420 Вт420 Вт * 1,2 = 504 Вт1000 ВА / 600-800 Вт
UNIPUMP UPC32-60100 ВтНеизвестен100 Вт * 5 = 500 Вт500 Вт * 1,2 = 600 Вт1000 ВА / 600-800 Вт

Роторы «сухого» и «мокрого» типа

Агрегаты, у которых ротор в процессе работы не соприкасается с жидкостью, принято называть «сухими». Они способны переносить высокие нагрузки. Главная проблема моделей с такой конструкцией в том, что у них быстро приходят в негодность уплотнительные кольца. Эти детали хоть и рассчитаны на эксплуатацию в течение 3 лет, но довольно часто выходят из строя задолго до указанного времени.

Причиной быстрого разрушения обычно являются примеси, которые всегда в том или ином количестве имеются в теплоносителе. Негативное влияние могут оказывать и частицы, которые содержатся в воздухе вокруг котла.

Если герметичность прибора нарушается, то это неизбежно приводит к короткому замыканию. Электрические элементы выходят из строя, а выполнить ремонт циркуляционного насоса своими руками при таких поломках уже чрезвычайно сложно, если вообще возможно.

Источник

Насос grundfos ups технические характеристики

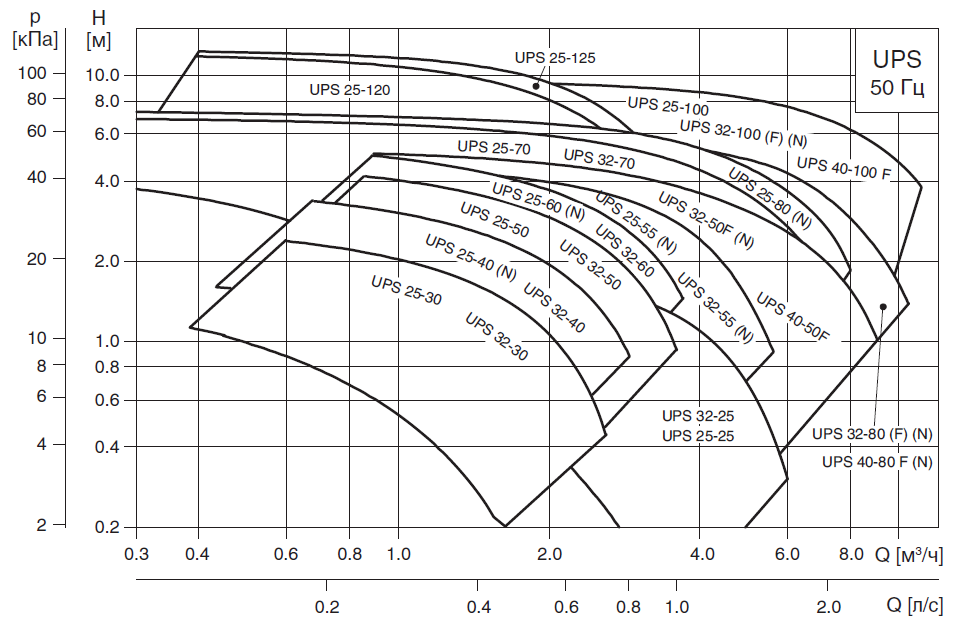

Технические характеристики насос grundfos UPS представлены в каталоге в разделе документация. Ниже мы предлагаем рассмотреть сводное поле гидравлических характеристик.

Хотим дать достаточно банальный совет о том, что насос Grundfos UPS, купить лучше в специализированном магазине у официального дилера. На рынках много подделок где грундфос легко спутать с недоброкачественным производителям. Подделки насосов Grundfos UPS неотличимы для не специалистов, так что будьте благоразумными и не поддавайтесь уловкам мошенников. На видео освещаются типичные отличия оригинала от подделки:

Компания Grundfos заботится не только о продвижении продукции на рынке, посредством расширения дилерской сети, но и создает условия гарантийного сопровождения. Приобретая насос Grundfos UPS, покупатель всегда может рассчитывать на техническую поддержку.

Подводя итоги

Датчане задали высокую тенденцию качества, насос Grundfos многие годы занимает лидирующие ступени пьедестала. Область применения оборудования компании Grundfos чрезвычайно широка. Сегодня мы рассмотрели бытовой насос УПС, устанавливаемый с целью увеличения скорости протока теплоносителя, и более быстрой доставке горячей среды до радиаторов отопления.

Однако не забывайте, об оптимальном соотношение скорости теплоносителя, и диаметре трубопроводной системы. Высокая скорость повлечет возникновение гула, недостаточная скорость, заставит замерзать ваших домочадцев. Если вы не уверены, что сможете правильно подобрать насос грундфос, лучше воспользоваться помощью специалиста.

Кроме того, насосное оборудование грундфос эффективно применяется в организации подачи горячей воды. Незаменимым инструментом Насос Grundfos станет в устройстве систем теплых полов с водяным наполнением. Насосы Grundfos часто можно встретить в составе готового котлового оборудования, ярким примером служат газовые котлы BAXI. Трудно представить функционирование центральных систем кондиционирования и вентиляции без насоса Grundfos.

В качестве совета, добавим, двухконтурный котел лучше обвязывать с использованием насоса Grundfos семейства Alpha. Сильно растет спрос, на насосы Grundfos Alpha при монтажных мероприятиях по устройству теплых полов. Бытовая серия Grundfos UPS, менее мощная, циркуляционный насос продавливает водяной столб лишь на 80 метров. Для более высоких потребностей существует линейка Grundfos MAGNA 3.

Циркуляционные насосы Grundfos UPS применяются для циркуляции воды в замкнутых и незамкнутых системах отопления и кондиционирования.

Аппараты отличаются долговечностью, надежностью, простотой конструкции и настройки. Именно благодаря этим свойствам серия упс пользуется популярностью у пользователей.

Основные правила монтажа

Для высококачественной установки нагревателя с естественной циркуляцией теплоносителя необходимо выполнить следующие важные действия:

  1. Предпочтительно размещать радиаторные нагреватели под окнами на одинаковой высоте.
  2. Установите котел.
  3. Установите расширительный бак.
  4. Установленные элементы соединить трубами.
  5. Поместите теплоноситель в отопительную систему и проверьте все компоненты на герметичность.
  6. Запустите котел и наслаждайтесь теплом своего дома.

Важная информация от монтажников:

  1. Котел должен быть установлен как можно ниже.
  2. Трубы должны прокладываться с наклоном назад.
  3. Рекомендуется избегать большого количества обмоток в системе.
  4. Используйте трубы большого диаметра.

Надеемся, что мы раскрыли все нюансы отопительной системы без насоса, которые помогут обогреть ваш дом.

Информацию об установке системы отопления без насоса см. в объяснении гравитационного контура в следующем видеоматериале:

Page 3

Среди дополнительного оборудования в системах отопления с жидкостным теплоносителем в настоящее время имеются циркуляционные насосы. Они используются для отопления всех видов топлива.

В большинстве случаев установка дополнительного насоса в системе естественной циркуляции значительно увеличивает скорость движения и обогрева помещения. Устройство само по себе не имеет особо сложной конструкции и имеет небольшие размеры.

Особое внимание следует обратить на параметры дополнительного насоса и системы

Рассмотрим, сколько служат, работают погружные насосы для скважин

В порядке возрастания срока эксплуатации.

1) Шнековые, винтовые насосы для скважин. К ним относятся такие марки и модели как: Калибр НЦПС, Юнипамп Эко Винт, Беламос 3sp 60/1.8, Вихрь СН 90 и масса подобных по конструкции электронасосов. Эти модели имеют в качестве рабочей части резиновый винт, а не полимерную крыльчатку как центробежные насосы.

Шнековые винтовые насосы работают от 5 минут до 1,5 лет по нашей статистике. В среднем 7 месяцев – 1 год. Однако все же есть вероятность, что винтовой электронасос может отработать и 5 лет. Просто она крайне мала. Цена этих скважинных агрегатов от 4 до 9 тыс. примерно.

Со шнековыми насосами могут быть такие неполадки (чтобы посмотреть видео, кликните по изображению чуть ниже):

Вот видео про работу шнекового насоса 4 дюйма:

2) Центробежные насосы бюджетного ценового сегмента. От 8 тыс. за насосы для неглубоких скважин до 30 тыс. за насосы для скважин свыше 100 – 150 метров 150 метров.

Это китайские насосы Беламос, Акватек SP, Джилекс Водомет Проф, Вихрь СН, Юнипамп и т. п., украинские Водолей БЦПЭ.

Трехдюймовые китайцы работают в среднем 2,5 года. Водолею смело можно отдать первенство, он часто живет более 5 лет и вплоть до 10-12. Четырехдюймовое китайское насосное оборудование служит дольше, но Водолей БЦПЭ по нашей практике, да и по отзывам с форумов тут явный лидер.

Время от времени проблему неработающих китайских насосов можно устранить быстро и недорого, об этом рассказываем в видео ниже:

4) Насосы среднего ценового сегмента итальянских марок Pedrollo, Акварио ASP. Срок службы Pedrollo составляет от 5 до 15 лет — тут многое зависит от условий эксплуатации. Часто, в случае, когда хозяева забывают следить за давлением в гидробаке, то насос начинает часто включаться и отключаться. так вот, при таких условиях китайские погружные центробежные электронасосы сгорают, а у Pedrollo (и Грундфоса) просто повреждается скважинный подводный кабель питания двигателя, сам двигатель остается цел.

При постоянном правильном обслуживании срок службы таких скважинных насосов моет составить 6-8 лет. А в некоторых случаях и больше.

4) Дорогие насосы. Срок работы погружных электронасосов Grundfos SQ может колебаться ощутимо. На нашей практике в плохих условиях (сильно железистая вода, соленая вода, проблемы с электричеством) насосы работают 5-6 лет. Если условия хорошие, то могут отработать и более 10 лет. Также статистика по насосам Грундфос SQ нуждается в корректировке, так как последние 5 лет в Россию поставляются Грюндфосы производства Мексики, а не Дании как это было раньше. По данному бренду все же встречаются некоторые нарекания и необходимости диагностики проблем спустя 1-3 года эксплуатации, но в подавляющем большинстве случаев можно сказать, что Grundfos SQ это тот электронасос, который поставил и забыл. Один из проверенных насосов.

Бывают, конечно, и таки случаи, когда Грундфос отрабатывают 2-7 лет:

2 Основные правила установки

Конструкцией любого бытового циркуляционного насоса предусмотрена его установка на трубопроводы или запорную арматуру, используя накидные гайки (американки). Это даёт возможность быстро его демонтировать, если необходимо, к примеру, для ремонта или замены. Монтаж насосного оборудования требует соблюдения таких рекомендаций:

  1. Аппарат можно устанавливать в любом положении – горизонтально, вертикально или наклонно, но соблюдая такое правило: ось ротора ставится горизонтально. То есть, монтировать «головой» вниз или вверх нельзя.
  2. Необходимо проследить, чтобы пластиковая коробка, содержащая электрические контакты, располагалась сверху корпуса, чтобы ее не залило водой при аварии. Да и обслуживание агрегата будет сложным. Достичь этого просто: необходимо открутить винты, которые крепят кожух, и повернуть его на необходимый угол.
  3. Помните о направлении потока, который указан стрелкой на корпусе.
  4. Для снятия оборудования без опорожнения системы, до и после него необходимо установить отсекающие краны.

Циркуляционный насос на распределительной гребенке теплого пола

Стоимость насосов «Grundfos»

Средняя стоимость за единицу насосного оборудования варьируется в пределах от 5 до 80 тыс. руб. На себестоимость модели влияет несколько факторов:

  1. Технические характеристики циркуляционных насосов для отопления марки Grundfos. Производительность, наличие спаренного электромотора, автоматического блока управления – все это увеличивает стоимость модели.
  2. Дополнительное оснащение. После подключения насоса, система отопления становится энергозависимой и прекращает работу после отключения электроэнергии. Чтобы устранить этот недостаток, потребуется подключить источник бесперебойного питания. Монтаж к теплым полам выполняется посредством специального смесительного узла.

Высокая стоимость вполне оправдана, если учесть, что обслуживание циркуляционных насосов для систем отопления Grundfos, не требуется.

Модели проработают в течение всего срока эксплуатации без нареканий и помогут существенно сэкономить на электроэнергии.

Отопительные насосы «Grundfos»

Для систем отопления, с принудительной циркуляцией теплоносителя, оптимальным выбором является установка циркуляционного оборудования одной из следующих модификаций.

Grundfos Alpha2

Grundfos Alpha2 – одна из инновационных моделей с встроенным электронным блоком управления. Циркуляционные насосы для фирмы Grundfos отопления и ГВС Alpha2 отличают следующие преимущества:

  1. автоматическая адаптация к существующим потребностям и конфигурации системы,
  2. возможность одновременного подключения к нескольким водяным контурам.

Имеется встроенный преобразователь частоты. Суточное потребление электроэнергии циркуляционным насосом Грундфос Альфа2, по сравнению с моделями, имеющими механический регулятор, снижается в 2-3 раза. Пропускная способность 3 м³/час, напор водяного столба 6 м.

Grundfos Alpha2 L

Alpha2 L – отличительной особенностью модели является наличие встроенного преобразователя частоты, технологии, использующей принцип постоянных магнитов. Управление Alpha2 L осуществляется посредством нажатия одной кнопки.

Блок управления насосом автоматически подбирает необходимый режим, в зависимости от количества подключенных контуров.

В конструкции предусмотрена тепловая защита. В случае отключения электроэнергии, срабатывает клапан сброса давления, предотвращающий закипание теплоносителя.

Grundfos Alpha3

Alpha3 – насосы для циркуляции воды в системе отопления. Имеют корпус из чугуна. Присутствуют модификации, предназначенные для использования в ГВС. Корпус моделей для ГВС изготавливают из нержавеющей стали.

Электронный блок управления автоматически адаптируется к системе отопления. Устройство циркуляционного насоса Grundfos Alpha3 предусматривает наличие функции, предотвращающей работу на холостом ходу, встроенный воздухоотводчик, а также индикаторную панель.

На экран подается информация о давлении, расходе электроэнергии. В модели применена инновационная функция «летнего режима». Автоматическая регулировка параметров снижает потребление электроэнергии. Средний расход от 3 до 50 Вт.

Grundfos Magna 1

Magna 1 – насос с частотным регулированием. Установлен электронный блок управления. Фланцевые насосы Magna 1 подходят для бытовых и промышленных целей. Поддерживается девять фиксированных режимов управления, присутствует автоматическая система диагностики.

Максимальное давление 16 бар. Предусмотрена защита от сухого хода. Насос охлаждается посредством естественной вентиляции.

Модуль защиты электродвигателя предотвращает выход из строя ротора при перепадах напряжения. Устанавливать стабилизатор нет необходимости.

Grundfos Magna3

Grundfos Magna3 – в серию входят как небольшое циркуляционное оборудование, так и промышленные станции, нагнетающие, имеющие пропускную способность 70 м³/час, напор водяного столба до 18 м, и максимальным напором 16 бар.

Как и в предыдущих версиях насосного оборудования, Grundfos Magna3 выгодно отличаются бесшумным режимом работы, а также наличием энергосберегающей технологии.

Блок управления имеет три встроенных режима AUTOADAPT, FLOWADAPT и FLOWLIMIT. Благодаря трем встроенным функциям, автоматика работы насоса проводит анализ системы и подбирает наиболее экономичный режим.

При наступлении ночи, насосное оборудование переключается в режим максимальной экономии. В комплекте поставляются защитные теплоизоляционные кожухи. Выбор типа регулирования осуществляется при помощи нажатия клавиши. По типу монтажа Magna3 – это фланцевые насосы.

Grundfos UPS

Grundfos UPS – трехскоростные циркуляционные насосы с механическим управлением. Оптимальное решение для частного дома, коттеджа. Модели имеют простую конструкцию.

Корпус изготовлен из чугуна, подшипники из нержавеющей стали. Grundfos UPS – это насосы с мокрым ротором, в качестве смазочного элемента выступает жидкость теплоносителя.

В серии также представлены модели с бронзовым корпусом, предназначенные для обеспечения нужд ГВС. Режим работы насоса выбирается самостоятельно, в зависимости от параметров системы отопления.

Grundfos UPSD

UPSD – сдвоенные насосы с двумя электродвигателями. Двухдвигательное решение в несколько раз увеличивает эксплуатационный срок службы циркуляционных насосов Грундфос.

В дополнительной комплектации предлагается автоматическая регулировка циркуляции – блок, самостоятельно переключающий работу электродвигателей. Второй вариант – одновременное подключение двух независимых контуров отопления.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
