Отопительная печь длительного горения Бутакова Профессор: преимущества и недостатки, особенности монтажа и эксплуатации

Советы пользователей

На первоначальном этапе печь нужно протестировать, определить режим работы. Чтобы запустить агрегат, необходимо выполнить следующие действия:

1. Снять верхнюю крышку.
2. Загрузить топливо. При этом дрова располагаются плотно друг к другу.
3. Сверху дров лучше положить бумагу, предварительно смочив её керосином. Это обстоятельство значительно ускорит розжиг печи.
4. Печка оборудована воздухоподающей трубой. В неё нужно бросить тряпку, чтобы начался процесс растопки.
5. После того, как дрова разгорятся, нужно будет закрыть заслонку трубы.

Дополнительная информация! Спичками разжечь печь инженера и профессора Бутакова не получится.

В процессе работы печки нужно контролировать розжиг во избежание неприятных последствий.

Печь профессор Бутаков это надёжный механизм, который способен долгие годы прослужить без нареканий. Однако для этого придётся соблюдать основные правила эксплуатирования прибора.

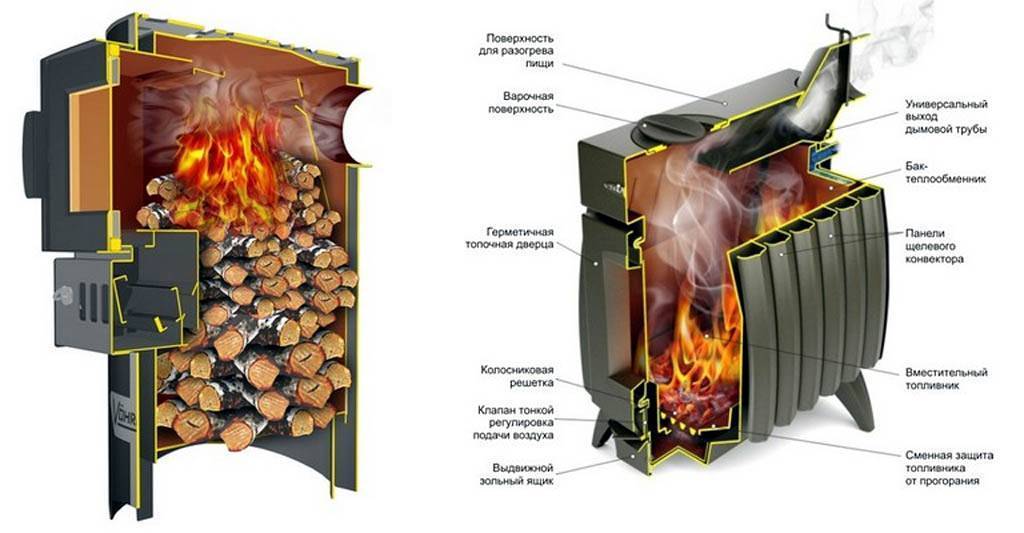

Конструкция печи

Отопительное устройство Бутакова устроено очень просто. Агрегат состоит из следующих элементов:

• зольник для сбора продуктов распада при горении;
• воздухоотводная труба;
• двухкамерный топливник: одно отделение предусмотрено для подключения к газу, второе – для дожига топлива;
• колосник в виде заслонки;
• дымовой канал.

Трубы проходят по краю обеих сторон печи, расположены в два ряда, смыкаются и перекрещиваются в верхней ее части. Благодаря такой конструкции пол хорошо прогревается при перемещении холодного воздуха по трубам, расположенным в зоне горения. За счет них же увеличивается площадь нагрева и не происходит прогорания стенок печи. Благодаря специальным жиклерам с горячим воздухом внутри, расположенным вверху топки, вторичный газ сжигается в полном объеме. Это еще раз подтверждает экономичность устройства: топливо прогорает целиком, а тепло долго удерживается внутри помещения.

Модельный ряд

Данные печи предназначены для индивидуального использования дома или в бане. Выделяют шесть основных моделей печного механизма:

Важно! Установки профессора Бутакова имеют одинаковый принцип работы. Отличаются только мощностью и размерами

Максимально допустимая мощность установки не должна превышать 55 кВт

Серийное производство направлено только на изготовление Студента, Инженера и печи Доцент. Для получения других моделей печей придётся оформлять индивидуальный заказ

Максимально допустимая мощность установки не должна превышать 55 кВт. Серийное производство направлено только на изготовление Студента, Инженера и печи Доцент. Для получения других моделей печей придётся оформлять индивидуальный заказ.

Весь модельный ряд печей Бутакова имеет красивый дизайн, который подойдет практически к любому интерьеру.

Гимназист

Выход дымохода находиться в верхней части корпуса, что позволяет сэкономить пространство в помещении. Однако у такой конструкции есть существенные недостатки: конденсат и сажа опускаются прямо в печь;

неудобно прочищать дымоход, т.к. каждый раз приходиться вынимать его из печи, что достаточно проблематично.

В модификации «Гимназист-1» реализована конструкция без варочной плиты.

• Мощность — 5 кВт
• КПД — 85%
• Размер отапливаемого помещения — 50-100 м³
• Вес — 34 кг
• Размеры — 400х500х500 мм
• Толщина стенок — 2,5 мм
• Объем топки — 60 л
• Диаметр дымоходной трубы — 115 мм
• Стоимость в зависимости от модификации — от 4800 до 6800 руб.

Студент

Одна из самых распространенных моделей, идеально подойдет для дач и небольших частных домов, а также для хорошо утепленных частных домов большего размера. Отопительная печь профессора Бутакова Студент обладает увеличенным диаметром труб, а также меньшей толщиной их стенок, что позволяет увеличить теплообмен, т.к. «живое» сечение для движения воздуха по трубам увеличивается в этом случае с 35% до 70%.

• Мощность — 9 кВт
• КПД — 85%
• Размер отапливаемого помещения — 150 м³
• Вес — 57 кг
• Размеры — 370х545х650 мм
• Объем топки — 74 л
• Диаметр дымоходной трубы — 120 мм

Существует 3 модификации этой модели:

• дровяная с металлической дверцей, цена — 11900 руб;
• угольная с металлической дверцей, цена — 12800 руб;
• с чугунной дверцей со встроенным стеклом, цена — 13900 руб.

Инженер

Является самой популярной моделью из всего модельного ряда, т.к. идеально подходит для частных домов и дач, а также для малых производственных помещений. Также, как у «Студента», конструкция «Инженера» состоит из увеличенных в диаметре конвективных труб с меньшей толщиной стенок, что также значительно увеличивает теплоотдачу печи.

• Мощность — 15 кВт
• КПД — 85%
• Размер отапливаемого помещения — 250 м³
• Вес — 75 кг
• Размеры — 440х645х800 мм
• Объем топки — 120 л
• Диаметр дымоходной трубы — 120 мм
• Стоимость — дровяная: 16000 руб; угольная: 16700 руб; со стеклянной дверцей: 17700 руб.

Доцент

Данная модель в основном используется для отопления складских и производственных помещений, а также крупных частных домов.

• Мощность — 25 кВт
• КПД — 85%
• Размер отапливаемого помещения — 500 м³
• Вес — 143 кг
• Размеры — 570х800х1000 мм
• Объем топки — 250 л
• Диаметр дымоходной трубы — 150 мм
• Стоимость — от 28000 руб

Профессор

• Мощность — 40 кВт
• КПД — 85%
• Размер отапливаемого помещения — 1000 м³
• Вес — 57 кг
• Размеры — 670х1110х1250 мм
• Диаметр дымоходной трубы — 200 мм
• Стоимость в зависимости от модификации — от 32500 руб.

Печь “Студент”

Этот отопительный аппарат является лучшим вариантом для жилого помещения, так как имеет небольшие габариты, привлекательный внешний вид, и способен обогревать помещение с большой площадью. Вес конструкции составляет 70 килограммов, топливный отсек равняется 60 литрам.

У традиционных агрегатов установлена двойная топочная дверь, наружная выступает в качестве защиты. Конструкция “Студент” обеспечена специальной дверцей из чугуна со смотровым окном, изготовленным из огнеупорного стекла. Следует отметить, что со временем окно почернеет, поэтому его можно не устанавливать.

Агрегат можно приобрести в готовом варианте с необходимыми комплектующими. В зависимости от магазина, эта печка может стоить, примерно, 20 000 рублей.

Монтаж печи “Студент”

Конструкцию можно собрать своими руками, в несколько этапов:

• В первую очередь рекомендуется подготовить чертеж сборки или скачать готовый вариант в сети Интернет. Это облегчит работу.
• Затем следует подготовить место для конструкции. Поверхность пола и стен нужно отделать огнеупорными материалами.
• Определиться с участком выхода трубы. После чего сделать отверстие в перекрытии, которое покрывается негорючими материалами.
• Затем агрегат устанавливается на подготовленную подставку.
• При помощи герметика монтируются последовательно все трубы. Рекомендуется приобрести сэндвич-трубы, которые предотвращают образование конденсата и проникновение дыма в помещение.
• Снаружи на трубе нужно сделать специальную «юбку».

Если конструкция Студент устанавливается на небольшом расстоянии от деревянных деталей и поверхностей, то стены необходимо покрыть асбесто-картоном. Сверху рекомендуется закрепить оцинкованные листы.

Нужно аккуратно сделать отверстие для трубы в потолке. Оно должно быть на несколько сантиметров больше диаметра дымохода. Проделанную дырку также необходимо покрыть огнеупорными материалами, так как этот участок является опасным. Печь “Студент” не содержит водяного бака, но если необходима горячая вода в доме, то можно дополнительно купить необходимую емкость. Для этого нужно аккуратно соединить трубы, емкость и шибер. Все стыки необходимо тщательно герметизировать.

После того, как все комплектующие аппарата “Студент” будут собраны, нужно проверить печь и разжечь ее. Следует отметить, что первый розжиг подразумевает большое задымление в помещении, так как будут выгорать краски и различные масла. Поэтому первый запуск отопительного прибора рекомендуется проводить на открытом воздухе. Если никаких дефектов не обнаружено, то можно устанавливать конструкцию “Студент” в помещение.

Монтаж печи

Агрегат можно расположить в центре помещения или встроить в стену, имитируя камин. При этом обогреваться будут сразу две соседние комнаты.

При установке печи главное условие – беспрепятственное поступление воздуха. Материал должен быть огнеупорным, а для основания лучше использовать бетонную стяжку

Дымоход при работе и запуске печи быстро нагревается, потому между ним и кровлей важно проложить термоизоляционный слой

На даче можно топить обрезками дров, но лучшим топливом для подобной конструкции являются пеллеты с высоким КПД. Принцип работы печи заключается в следующем: тление происходит медленно, поэтому влажность дров не имеет особого значения. Сухой лесоматериал будет гореть точно так же.

Топочная камера должна быть предельно герметичной. Угарный газ в помещение не поступает, поэтому печь можно расположить рядом со спальным местом. Одной закладки должно хватить на 18- 20 часов. Агрегат Бутакова станет оптимальным решением при установке в загородном коттедже, имеющим приличную площадь, или в дачном домике.

На сегодняшний день выпускаются более мощные печи. Например, появилась новая модель «Академик» мощностью 55 кВт. Это настоящий рекорд среди отопительных приборов подобного типа. Благодаря современному дизайну установка возможна в любом месте. Большой модельный ряд позволяет удовлетворить потребности каждого.

Если следовать всем вышеописанным рекомендациям, получится изготовить отличное устройство с системой длительного горения без особых затрат.

Стоимость печей Гимназист и Доцент

Одна из причин популярности продукции, выпускаемой компанией Термофор – приемлемая стоимость печей, не влияющая на их качество и надежность. Цена во многом зависит от выбранной модели и комплектации.

Производитель предлагает приобрести печи по следующей стоимости:

• Конвекционные печи для дома на дровах длительного горения Термофор Гимназист, можно приобрести, начиная с 11 тыс. руб. За эту стоимость, покупателю предлагается бюджетная печь с минимальным количеством функциональных особенностей.Предполагаемый срок службы 8-10 лет, гарантия распространяется в течение года.

Отопительно-варочные печи профессор Бутаков Доцент – производительные модели, относящиеся к среднему ценовому сегменту продукции Термофор. В базовой комплектации, печи предлагается купить за 28-30 тыс. руб. На стоимость влияет наличие стеклянной вставки и основной материал дверцы.

Аналогичные сериям Гимназист и Доцент, печи европейских производителей, практически идентичные по качеству сборки, производительности и эксплуатационным характеристикам, обойдутся в 2-3 раза дороже.

Основные правила к монтажу

При монтаже печи, строго следуют рекомендациям, изложенным в инструкции по эксплуатации. Установка осуществляется на негорючую поверхность. Если печь монтируют на деревянный пол, обязательно прокладывают прослойку из термоизоляционных материалов, защищенную металлическим листом.

Для дымохода, лучше использовать хорошо утепленные сэндвич-трубы. Печи чувствительны к характеристикам тяги, поэтому, дымоход изготавливают высотой, указанной в технической документации: для серии Гимназист не менее 5 м, Доцент 8 м в высоту.

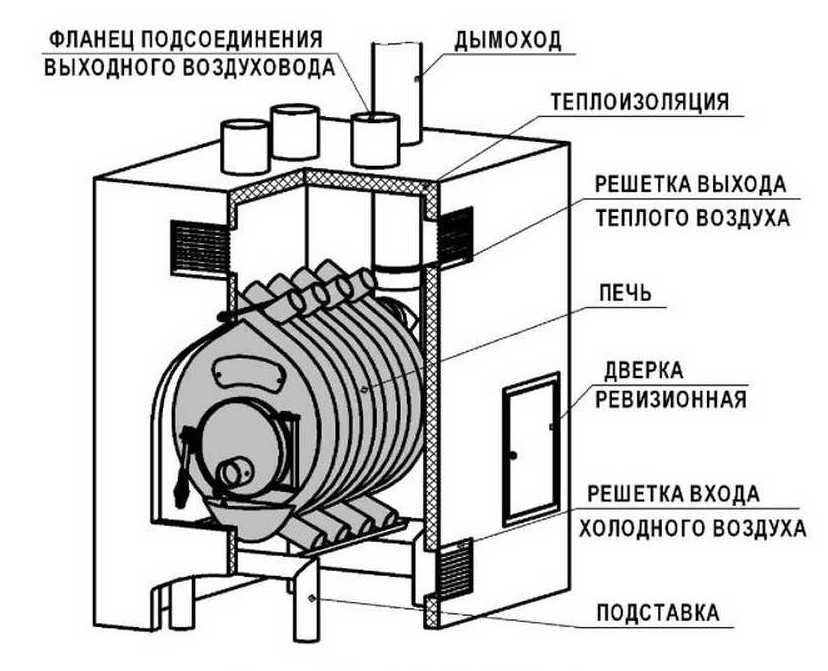

Разводка воздуховодов по соседним комнатам, требует профессионального подхода. Рекомендуется, чтобы схему воздушного отопления от печи, сделал опытный инженер теплотехник. В любом случае, потребуются консультации специалистов, относительно грамотного выполнения разводки каналов по комнатам дома.

Скачать: Инструкция для печей Доцент и Гимназист.pdf

Корпус печи сильно нагревается

Во время эксплуатации, необходимо соблюдать осторожность, чтобы не обжечься.

Мнения о печках Доцент и Гимназист

Составить свое мнение о печах Термофор, можно только после того как, в течение всего отопительного сезона попробовать обогревать жилой дом с их помощью. Некоторое представление о том, что стоит ожидать в процессе эксплуатации, помогут составить отзывы о печах Доцент и Гимназист:

• Качество топлива – в печи поддерживается газогенераторный или пиролизный режим горения. Выделение и дожиг газа, возможен только при влажности дров, не превышающей 20-25%. Влажное топливо, в процессе газогенерации выделяет дым, который снижает теплоотдачу. Неправильная эксплуатация, использование сырых дров, увеличивает расход топлива как минимум на 30%.

Длина дров:

1. В серии Гимназист, максимальная длина поленьев 35-40 см.

Топка модели Доцент, рассчитана на сжигание дров длиной 40-45 см.
На эффективность печи, влияет ее расположение и правильное подключение воздуховодов.

На рынке отопительного оборудования, воздухогрейные котлы длительного горения профессор Бутаков Доцент и Гимназист, занимают лидирующие позиции. Хотя есть небольшие недочеты в конструкции, они не влияют на теплоэффективность и практически не отражаются на удобстве во время эксплуатации.

Отдельный плюс – приемлемая стоимость. Печи Термофор – хороший бюджетный вариант для домов небольшой и средней площади.

Печь Бутакова Студент Гидравлик — Печи для дачи

Модификации

• Студент Гидравлик
• Студент Гидравлик под ТЭН
• Студент Гидравлик с ТЭН, 9 кВт

Линейка водогрейных котлов «Гидравлик»

Разработан на базе популярного воздухогрейного котла, с тем отличием, что в конвективных трубах теперь нагревается не воздух, а вода. Всестороннее экранирование топливника конвективными трубами позволяет максимально использовать для нагрева воды тепловое излучение горящего топлива и тепло, содержащееся в дымовых газах. Линейка представлена моделями «Студент» и «Инженер».

Так же как и воздухогрейные котлы они отличаются габаритами и мощностью. Применяется для подключения водяного отопления открытого и закрытого типа. В качестве топлива используется дрова и каменный уголь. «Гидравлики» предназначены для водяного отопления жилых и нежилых помещений с максимальным объемом от 400 до 670 куб. Для модели «Студент Гидравлик» предусмотрено три модификации — в комплекте с трубчатыми электронагревателями («в комплекте с ТЭН»), с возможностью самостоятельной установки ТЭН («под ТЭН») и без ТЭН.

Для модели «Инженер Гидравлик» предусмотрено две модификации — «в комплекте с ТЭН» и «под ТЭН».ТЭН позволяют поддерживать необходимую температуру теплоносителя в перерывах работы котла.

О печах «Профессор Бутаков Студент» Гидравлик

• Выпускаются серийно две модели котла с мощностью 16 кВт и 24 кВт для отопления помещений с максимальной площадью 150 м2 и 250 м2 соответственно, при высоте потолка 2,7 метра. Это «Студент Гидравлик» и «Инженер Гидравлик». Объединены эти две модели назначением, принципом действия, компоновкой и применяемым видом топлива. А различаются они размерами, мощностью и объемом отапливаемого помещения.
• Твердотопливный водогрейный отопительный котел Студент Гидравлик предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, которые оборудованы системами водяного отопления с естественной либо принудительной циркуляцией и горячего водоснабжения с рабочим давлением теплоносителя не более 0,125 МПа (1,25 кгс/см2).
• Материал: печь изготовлена из высококачественной конструкционной стали толщиной 3мм. Наружная поверхность котла покрыта термостойкой кремнийорганической эмалью типа КО-868.
• Разработана на базе популярного воздухогрейного котла «Профессор Бутаков», с тем отличием, что в конвективных трубах теперь нагревается не воздух, а вода. Экранирование топливника со всех сторон конвективными трубами позволяет максимально использовать для нагрева воды тепловое излучение горящего топлива и тепло, содержащееся в дымовых газах.
• В качестве топлива могут использоваться дрова и каменный уголь. Можно отапливать даже многоэтажные помещения со сложной конфигурацией. Применяется для подключения водяного отопления открытого и закрытого типа. Встроенный термоманометр позволяет контролировать температуру и давление водяного контура.
• Чугунная дверка со светопрозрачным окошком из жаропрочного стекла даёт возможность визуально контролировать процесс горения. Чугунный колосник установлен в нижней части топочной камеры. Под топкой находится зольник с выдвижным зольным ящиком.

Отличительные характеристики котлов «Профессор Бутаков»:

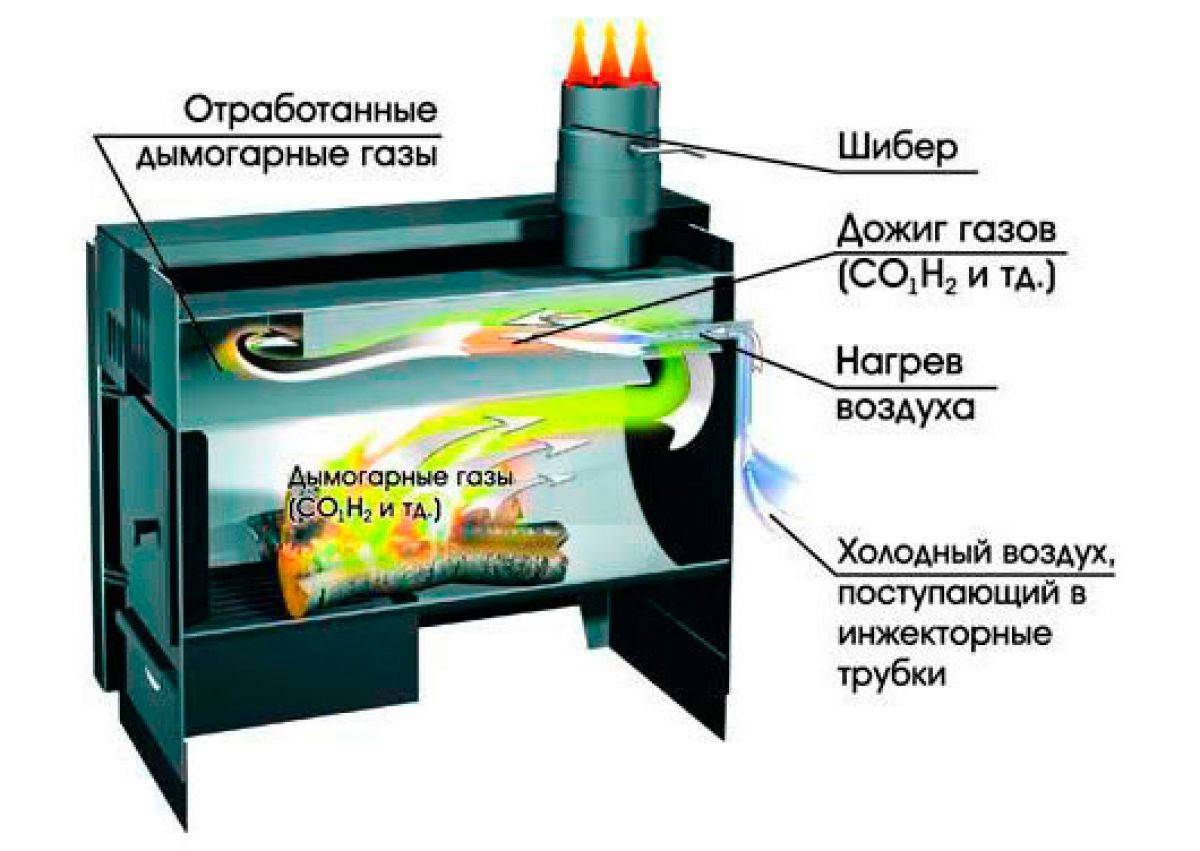

• Рекордно развита суммарная площадь поверхностей нагрева, одной стороной контактирующих непосредственно с газопламенной средой, а другой — с воздухом отапливаемого помещения.
• Конвективные трубы по всему поперечному сечению и по всей длине, от начала до конца, находятся непосредственно в газопламенной среде.
• Передняя и задняя поверхности полноценно участвуют в конвективном теплообмене. На них размещены конвективные трубы. Топочная дверца с размещенным на ней кожухом-конвектором также является эффективным радиатором.
• Течение газопламенного потока, благодаря форме топливника и газонаправляющим щиткам, направлено вдоль контура всех конвективных труб, от самого их начала до самого их конца, с максимальным использованием так называемых хвостовых поверхностей теплообмена. На верхней горизонтальной поверхности, непосредственно контактирующей с газопламенной средой, можно разогреть пищу.
• Под топочной дверцей расположен емкий выдвижной зольный ящик, при помощи которого можно одним движением, не прерывая процесса горения, удалить Входные отверстия конвективных труб горизонтальны и находятся на высоте 120 мм от уровня пола, что благоприятно для свободной циркуляции нагреваемого воздуха.
• Котел имеет достаточно высокое и широкое устойчивое основание с отверстиями для дополнительного крепления его к полу. Для установки котла не требуется никаких дополнительных оснований или подиумов

Эксплуатация

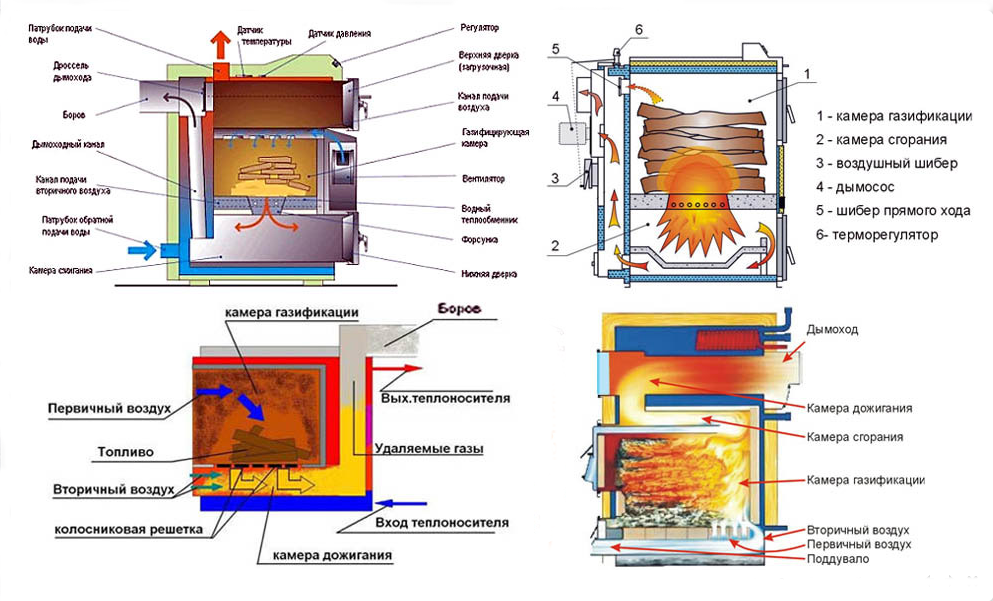

Котёл Бутакова это газогенераторный прибор, к которому выдвигаются жёсткие требования. Их игнорирование влечёт за собой возникновение пожара. Среди этих требований можно выделить:

• Влажность дров, которые используются в качестве топлива, не должна превышать 25 процентов. Газогенерация не активируется, если данный показатель будет значительно больше. Также сырое топливо понижает КПД и повышает расход.
• Эффективность от использования торфяных брикетов выше. В этом случае тепла выделяется больше, чем при топке дровами.

Обратите внимание! Печной механизм, где в качестве топлива используются дрова, нельзя топить углём

Модельный ряд

Весь модельный ряд печей Бутакова имеет красивый дизайн, который подойдет  практически к любому интерьеру.

Гимназист

Модель «Гимназист»

Отличительной особенностью этой модели является то, что она именно отопительно-варочная. В верхней части корпуса установлена специальная варочная плита (модификации «Гимназист-2»(с варочной плитой и общим весом 49 кг и мощностью 8 кВт) и «Гимназист-3»(с варочным кружком и общим весом 34 кг)), которая отсутствует у других моделей. Однако отсутствие варочных плит не говорит о том, что другие модели нельзя использовать для приготовления пищи и кипячения воды.

Выход дымохода находиться в верхней части корпуса, что позволяет сэкономить пространство в помещении. Однако у такой конструкции есть существенные недостатки: конденсат и сажа опускаются прямо в печь;

неудобно прочищать дымоход, т.к. каждый раз приходиться вынимать его из печи, что достаточно проблематично.

В модификации «Гимназист-1» реализована конструкция без варочной плиты.

Характеристики:

• Мощность — 5 кВт
• КПД — 85%
• Размер отапливаемого помещения — 50-100 м³
• Вес — 34 кг
• Размеры — 400х500х500 мм
• Толщина стенок — 2,5 мм
• Объем топки — 60 л
• Диаметр дымоходной трубы — 115 мм
• Стоимость в зависимости от модификации — от 4800 до 6800 руб.

Модель «Студент».

Студент

Одна из самых распространенных моделей, идеально подойдет для дач и небольших частных домов, а также для хорошо утепленных частных домов большего размера. Отопительная печь профессора Бутакова Студент обладает увеличенным диаметром труб, а также меньшей толщиной их стенок, что позволяет увеличить теплообмен, т.к. «живое» сечение для движения воздуха по трубам увеличивается в этом случае с 35% до 70%.

Выход дымохода находиться в задней части корпуса и крепится через тройник. Такое конструктивное решение позволяет осуществлять чистку дымохода, не отсоединяя его от печи. Для начала очистки необходимо только отсоединить съемное дно тройника. К тому же конденсат и сажа осыпаются в тройник, а не в саму печь, как у «Гимназиста». Тройник оснащен задвижкой, благодаря которой можно регулировать тягу. Дно тройника снабжено специальным штуцером для удаления конденсата.

Характеристики:

• Мощность — 9 кВт
• КПД — 85%
• Размер отапливаемого помещения — 150 м³
• Вес — 57 кг
• Размеры — 370х545х650 мм
• Объем топки — 74 л
• Диаметр дымоходной трубы — 120 мм

Существует 3 модификации этой модели:

• дровяная с металлической дверцей, цена — 11900 руб;
• угольная с металлической дверцей, цена — 12800 руб;
• с чугунной дверцей со встроенным стеклом, цена — 13900 руб.

Инженер

Модель «Инженер»

Является самой популярной моделью из всего модельного ряда, т.к. идеально подходит для частных домов и дач, а также для малых производственных помещений. Также, как у «Студента», конструкция «Инженера» состоит из увеличенных в диаметре конвективных труб с меньшей толщиной стенок, что также значительно увеличивает теплоотдачу печи.

Характеристики:

• Мощность — 15 кВт
• КПД — 85%
• Размер отапливаемого помещения — 250 м³
• Вес — 75 кг
• Размеры — 440х645х800 мм
• Объем топки — 120 л
• Диаметр дымоходной трубы — 120 мм
• Стоимость — дровяная: 16000 руб; угольная: 16700 руб; со стеклянной дверцей: 17700 руб.

Доцент

Модель «Доцент»

Данная модель в основном используется для отопления складских и производственных помещений, а также крупных частных домов.

Характеристики:

• Мощность — 25 кВт
• КПД — 85%
• Размер отапливаемого помещения — 500 м³
• Вес — 143 кг
• Размеры — 570х800х1000 мм
• Объем топки — 250 л
• Диаметр дымоходной трубы — 150 мм
• Стоимость — от 28000 руб

Профессор

Модель «Профессор»

Самая мощная печь из всего модельного ряда.

Характеристики:

• Мощность — 40 кВт
• КПД — 85%
• Размер отапливаемого помещения — 1000 м³
• Вес — 57 кг
• Размеры — 670х1110х1250 мм
• Диаметр дымоходной трубы — 200 мм
• Стоимость в зависимости от модификации — от 32500 руб.

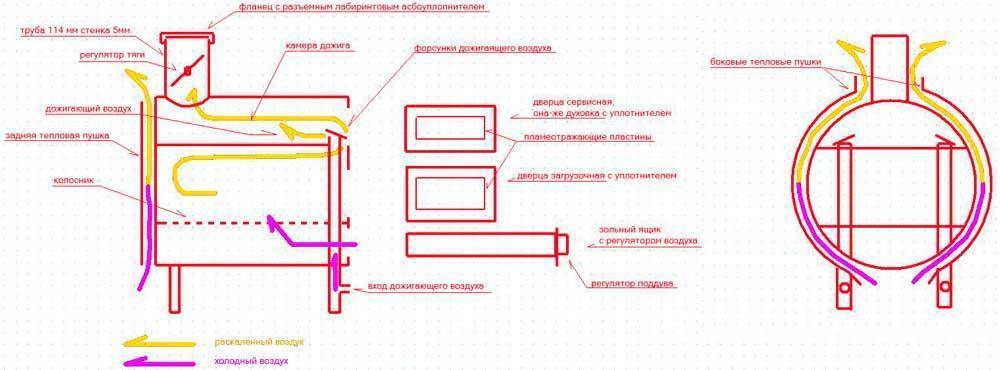

Руководство по сборке газогенераторной печи

Рассматриваемый агрегат собирается практически в той же последовательности, что и другие газогенераторные печи. Единственные различия заключаются в небольших конструктивных особенностях, о которых рассказывалось ранее. Помните о них в процессе сборки агрегата.

В основе самодельной печи Бутакова лежит обыкновенная металлическая бочка. Пошагово выполните приведенные рекомендации, и вы получите отличный агрегат для качественного, эффективного, безопасного и экономного обогрева.

Первый шаг. Срежьте верх бочки и выровняйте оставшиеся острые кромки. Резать удобнее всего болгаркой, загибать кромки – молотком. Острые кромки загните вниз.

Второй шаг. Вырежьте из стального листа круг диаметром на 1,5-2 см меньше диаметра бочки.

Третий шаг. Вырежьте в круге из предыдущего шага отверстие диаметром 10 см. Приварите к отверстию стальную трубу аналогичного диаметра.

Четвертый шаг. Приварите к низу круга с трубой отрезки швеллера. Отрезки должны быть установлены так, чтобы в будущем они свободно передвигались в пространстве бочки. В дальнейшем швеллеры будут придавливать загруженное топливо, и обеспечивать необходимые условия работы котла.

Пятый шаг. Установите на верх трубы заслонку. Для этого зафиксируйте вертикально шпильку с резьбой внутри трубы. Для фиксации используйте сварку. Вырежьте заслонку из стального листа.

Диаметр заслонки должен быть таким же, как диаметр трубы. Просверлите на краю вырезанной заслонки такое отверстие, чтобы установленная на шпильку заслонка закрывала трубу. Закрутите заслонку с помощью гайки.

В будущем с помощью этого простейшего элемента вы сможете контролировать объем воздуха, поступающего в топку, а, следовательно, и интенсивность работы печи.

Шестой шаг. При помощи молотка выровняйте бортик крышки с трубой. В данном случае края необходимо загнуть наружу, чтобы крышка плотно «садилась» на основание.

Седьмой шаг. Вооружитесь зубилом и сделайте в крышке отверстие диаметром порядка 10,3 см. Через это отверстие будет проходить труба, приваренная к блину на предыдущих этапах работы. Сливное отверстие в крышке заварите.

Восьмой шаг. Подготовьте основание для печи. Хорошо подойдет незаглубленная площадка из кирпича.

Девятый шаг. Вырежьте в верхней части корпуса печки отверстие диаметром 15 см. В это отверстие будет проходить труба дымохода. Длина дымовой трубы должна составлять примерно 1,5 длины корпуса.Приварите отрезок трубы к отверстию в верхней части корпуса агрегата.

Десятый шаг. Вырежьте небольшое отверстие квадратной формы в самой нижней части корпуса. Приварите к подготовленному отверстию дверцу. Через этот люк вы будете удалять золу. В сам люк можете вставить упоминавшийся ранее ящик (зольник), чтобы чистить печь было максимально удобно и просто.

Одиннадцатый шаг. Герметично заварите нижнюю часть дымовой трубы. Саму же трубу установите на ножки – так надежнее.

Двенадцатый шаг. Подсоедините печку к колену, предварительно приваренному к трубе дымохода, и зафиксируйте при помощи хомута. Под хомут рекомендуется уложить стеклоткань. Благодаря этому материалу будет обеспечена большая герметичность соединения.

Как установить печь Студент

Подробные рекомендации по установке, приводятся в инструкции по эксплуатации. Несмотря на это, как показывает практика и отзывы потребителей, во время проведения монтажных работ, допускаются одни и те же ошибки.

Нарушение советов в инструкции по эксплуатации, приводит к снижению теплоэффективности печи, отказу в гарантийном обслуживании и быстрому выходу из строя

Важно уделить внимание правильному расположению печи и обеспечению пожарной безопасности

В каком месте лучше поставить печь

Печь Гидравлик, устанавливается так же, как и обычный твердотопливный котел. Для размещения, подбирается комната под котельную, с высотой потолков не менее 2,2 м, негорючим основанием. Батареи подключаются с помощью специальных отводов сбоку корпуса.

Для воздухогрейных печей, ввиду принципа работы и особенностей конструкции, для монтажа выбирают место, обеспечивающее беспрепятственную конвекцию воздуха. Оптимальное расположение, по центру отапливаемой комнаты.

Если планируется разводка нагретого воздуха в смежные помещения, посредством воздуховодов, при выборе расположения учитывают необходимость подключения, с помощью съемника тепла и воздушных каналов. Печь устанавливают так, чтобы было несложно провести гофрированную трубу в другие комнаты.

Компания Термофор, в дополнительной комплектации поставляет теплосъёмники с воздуховодов, предназначенные для быстрого подключения стальной гофрированной трубы под разводку горячего воздуха. Во время монтажа печки, лучше использовать фирменные комплектующие.

Как обеспечить противопожарную безопасность

Во время работы, стенки печи сильно разогреваются, поэтому потребуется термозащита стен и пола из дерева, и других горючих материалов. Работы выполняются следующим образом:

• На деревянный пол укладывают базальтовую плиту, сверху обшиваемую металлом.
• Стены, находящиеся рядом с корпусом, защищают базальтовым утеплителем. Печь устанавливают на расстоянии 1 метра до любой горючей поверхности. После теплоизоляции, расстояние можно уменьшить до 50-70 см.
• Неприемлемое условие для установки печи, наличие естественной или принудительной приточно-вытяжной вентиляции с трехкратным воздухозамещением в комнате в течение часа. Воздушные нагревательные каналы, также изолируют. Внутри труб устанавливают вентилятор, устойчивый к термической нагрузке.
• Защита стен от нагрева, потребуется и в местах прокладки дымохода. При прохождении через плиты перекрытия и кровлю, устанавливается специальная противопожарная разделка. На оголовок дымохода монтируется искрогаситель.

Чем и как топить печь Студент

Печи серии Студент, относятся к газогенераторному или пиролизному оборудованию, требовательному к качеству топлива.

Теплогенератор нужно топить дровами с влажностью не более 20-25%. При использовании сырого топлива, печку не получится перевести в режим газогенерации, дрова будут гореть в обычном режиме, что приведет к увеличению расхода топлива и снижению КПД.

В инструкции по эксплуатации, указывается на возможность использования следующих видов топлива:

• Дрова для модели Студент уголь – при необходимости, печь, предназначенную для угля, можно топить дровами. Для этого потребуется вынуть из топки колосники.
• Допускается держать печь постоянно в непрерывном горении. В качестве общей рекомендации производителя, лучше давать печи остыть после каждой топки, в течение 20-30 минут.
• Древесные и торфяные брикеты, оптимально подходят для работы печей Термофор. Применение брикет, увеличивает время работы от одной закладки. Во время горения прессованного топлива, выделяется на 20-30% больше тепла, чем при сжигании дров.

Топить дровяные печи углем, запрещается. Конструкция и внутреннее устройство дровяных моделей, не рассчитано на особенности сжигания угля.

Устройство и принцип работы отопительного прибора

Итак, он основан на двух процессах.

1. Процесс пиролиза происходит в основной камере сгорания топлива, где оно не горит, а попросту тлеет. При этом есть возможность регулировать подачу свежего воздуха в зону сгорания за счет закрытия или открытия отдушины, через которую воздух и поступает в топку прибора. При таком сгорании выделяется большой объем газа, он в свою очередь направляется в специальную камеру, где полностью и сгорает, смешиваясь с кислородом.
2. А вот конвекция достигается за счет установки в конструкцию специальных труб. Ими окружают топочную камеру и выводят концы вверх, через которые нагретый воздух и проникает в помещение, нагревая его. Все происходит естественным путем, то есть, холодный воздух снизу забирается через нижние отверстия труб, проходит по всей трубной конструкции и выходит наружу.

Котлы Бутакова пиролизного типа Казалось бы, что такая схема и устройство обычны для многих моделей пиролизных отопительных агрегатов. Даже буржуйки стали делать по такому типу. Конечное, многое во всех предлагаемых вариантах общего есть, но есть и достаточно серьезные отличия.

К примеру, установленные в печке трубы – это не просто конструкция, которая ставится в произвольном виде. Здесь необходимо точно учесть угол наклона каждой трубы. К тому же придется придерживаться определенного порядка установки самих труб вокруг топки

Обратите внимание на дверцы, их установка – это не просто навешивание на петли, ведь в самих дверцах располагается конвекционная камера, за счет чего и повышается скорость прогрева помещений

Вернемся к пиролизу. Казалось бы, что можно еще придумать, чтобы этот процесс происходит более эффективно. В этой конструкции изобретателям сделать это удалось. Все тестирования данного аппарата подтверждают, что на сегодняшний день в плане пиролиза это самая эффективная установка. Плюс ко всему удалось увеличить удобство обслуживания. В печке установлен специальный зольник, который можно вытаскивать и очищать в процессе работы самого агрегата.

Есть у всех газогенераторов один существенный недостаток – постоянный перепад температур. В печке Бутакова эта проблема была решена за счет колосника.

• Во-первых, он достаточно большой.
• Во-вторых, появилась возможность за счет колосниковой решетки поднимать интенсивность горения огня в топке. То есть, если вам необходимо быстро увеличить температуру в помещении, надо просто правильно установить колосник.

Банные печи

История происхождения печи.

Печь Бутакова Популярный профессор политехнического университета и теплотехник из Урала Сергей Ефимович Бутаков создал целый ряд экономичных котлов, которые работают на твердом топливе. В зависимости от моделей они способны отапливать помещения объемом 100-1200 кубических метров. Эти устройства были успешно испытаны во многих регионах России, в том числе, и в холодной Сибири. Изобретения профессора получили всеобщее одобрение и смогли пройти государственную сертификацию

Сейчас многие компании предлагают печи Бутакова, но очень важно выбрать среди них те, которые смогут предоставить качественные изделия от опытных производителей

Путь профессора к созданию данных отопительных приборов не был легок. Он постоянно совершенствовал свои устройства. Благодаря этому, ученый смог добиться отличной работы печей, отсутствию неприятного запаха в помещениях при их обогреве, минимальному расходу топлива и многообразию его видов. Путем проб и ошибок Бутаков смог создать идеальный прибор для обогрева зданий, который день ото дня становится все популярнее и популярнее.
