Биметаллические радиаторы отопления: устройство, виды и характеристики

Радиатор какой марки лучше купить

Sira Group

Бренд из солнечной Италии, который многие знатоки этой отрасли относят к родоначальнику биметаллического оборудования. Начав свое победное шествие по планете в начале второй половины прошлого столетия, компания к этому моменту имеет множество производственных площадок, значительная часть которых размещена за пределами страны. Такой успех у потребителей, бренд заслужил, предлагая высокотехнологичное оборудование с элегантными внешними формами и эффективной теплоотдачей. Ориентация на потребности людей – не единственное достоинство компании. Сегодня усилия бренда направлены на выпуск ресурсосберегающего оборудования вкупе с претензией на защиту и восстановление окружающей среды.

Warma

«Warma» – это российско-китайская компания, которая производит секционные литые биметаллические радиаторы. Производственные мощности расположены в Китае, но они оснащены высококлассным европейским оборудованием, а технический контроль выпускаемых изделии проводится российскими специалистами. Эти изделия полностью соответствуют ГОСТу 31311-2005 и всем остальным стандартам российской центральной отопительной системы. Биметаллические батареи «Warma» предназначены для установки и в автономные контуры частных домов, и квартиры многоэтажек, подключённым к теплоцентралям. Модели «Warma Bimetall» производятся в двух вариантах – WB350 и WB500. Они отличаются межосевым расстоянием и, соответственно, некоторыми другими эксплуатационными параметрами. Основные характеристики этих батарей сведены в расположенную ниже таблицу. Стальной сердечник этих радиаторов изготавливается из углеродистой стали – вертикальный его канал имеет толщину стенок в 2 мм и внутренний диаметр в 20 мм, а толщина стали горизонтальных коллекторных участков секций составляет 4 мм.

Чтобы потребителю легче было определиться с выбором количества секций радиаторов «Warma», необходимых для обогрева помещения определенной площади, производитель представляет таблицы, указывающие на рекомендуемое решение.

Чтобы больше не возвращаться к этому вопросу, следует сразу отметить, что такой подход к определению количества секций радиатора только по площади комнаты – весьма приблизительный. Он не учитывает множества других особенностей помещения и способа установки батарей. Поэтому в приложении к настоящей статье будет приведен удобный универсальный калькулятор, который позволяет вычислить количество секций радиатора любой марки с высокой точностью. Стоимость одной секции радиатора составляет примерно 450-500 рублей за модель WB300, 600-630 руб. за модель WB500. Уровень цен, естественно, может несколько разниться в разных регионах страны.

Global

Это общепризнанный лидер в сфере производства отопительных радиаторов.

Компания выпускает три серии биметаллических батарей:

  1. Style – базовые характеристики;

  2. Style Extra – компактные габариты;

  3. Style Plus – максимальная теплоотдача.

Секции соединены паронитовыми прокладками, обеспечивающими герметичность стыков. Эффективная тепловая передача между металлами достигнута за счет литья алюминиевой «рубашки» под давлением.

Tenrad

Как и большинство производителей, немцы перевели производство туда, где это дешевле – в КНР. Высокотехнологичное производство с минимизацией участия людей обеспечивает страховку от брака по причине человеческого фактора. Все этапы, от литья до покраски, роботизированы. Рабочее давление – 24 атм., а испытательное – 36. Однако радиаторы отопления «Tenrad» имеют недостаток, в сравнении с Российскими аналогами – высокую стоимость (цена биметаллических радиаторов отопления этой фирмы выше в 1,5-2 раза).

Radena

Приключения итальянцев в России Начались «приключения итальянцев в России» в 2010 году, причем весьма успешно. Этому способствовало высочайшее качество радиаторов, производимых фирмой. Стоимость изделий немного завышена, но это не мешает российскому покупателю отдавать предпочтение бренду. Говоря о цене обогревателей, можно отметить, что она сравнима с радиаторами «Tenrad» и составляет 650-900 руб. за одну секцию (50 мм).

Какие биметаллические радиаторы отопления лучше

Рынок предлагает широкий выбор биметаллических радиаторов. Они отличаются конструкцией, параметрами, характеристиками. Какие биметаллические радиаторы отопления лучше поможет разобраться их детальное изучением и сравнение.

Биметаллические радиаторы имеют большое количество преимуществ и достоинств:

  • беспроблемная установка;
  • достаточное количество тепла;
  • надежность, гарантия от протечки;
  • долгий срок функционирования;
  • высокая теплоотдача;
  • эстетический вид.

Структура радиатора

Состоит радиатор отопления из фигурно-ребристого корпуса, материал – алюминиевый сплав с высокой теплоотдачей. Контур отопления, отопительный контур сделан из медных или стальных труб (рис 1).

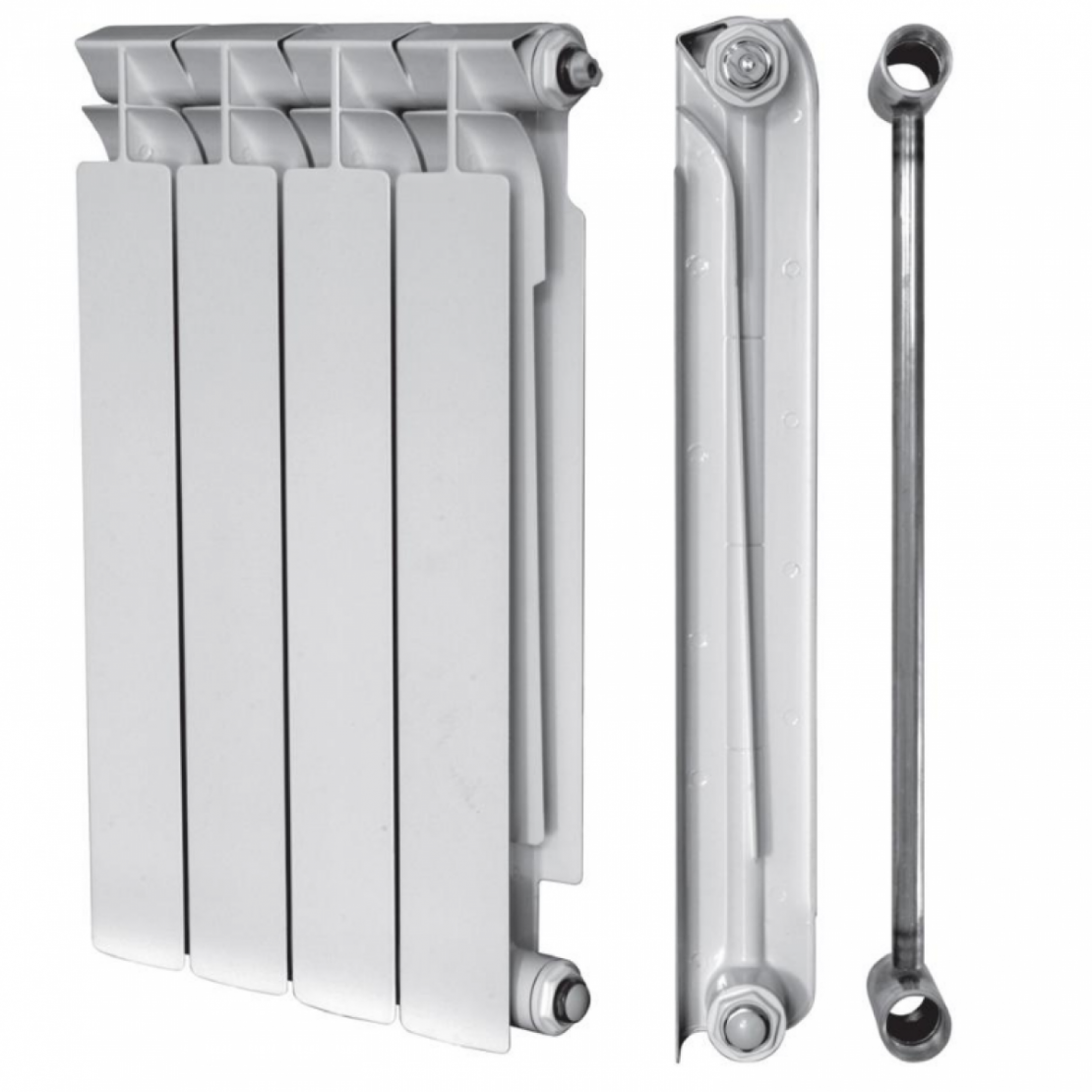

Рис. 1 Корпус биметаллического радиатора

Стальной материал труб достаточно прочный и выдерживает большое давление до 40атм., а лучшие биметаллические радиаторы выдерживают и 100 атм. при температуре теплоносителя в 130 градусов. Благодаря алюминию, устройство имеет не большой вес и сильную теплоотдачу. Огромное количество преимуществ биметаллических радиаторов делает их пригодными для отопления в квартире, коттедже, на даче.

Секции или монолит?

Лучшие биметаллические радиаторы отопления бывают секционными и цельными. Первыми на рынке появились радиаторы отопления, который имели только несколько секций и недостатки. На данный тип всегда может повлиять теплоноситель, повредить стыки, в следствии, уменьшить эксплуатационный срок радиатора. Место стыка является опасным, существует вероятность повышения системного давления, которое приведет к утечке воды. Это и стало толчком для разработчиков в изобретении типа биметаллических радиаторов отопления. Был придуман коллектор из стали или меди с алюминиевой «рубашкой». Их определили монолитными радиаторами (рис 2).

монолитные секционные
Эксплуатация (лет) 50 25
Показатель давление (бар) до 100 25-30
Мощь для 1 секции (ватт) 100-200 100-200

Достоинства биметаллических радиаторов очевидны

Соответственно, и цена монолитных приборов значительно выше секционных (в несколько раз). Модель, имеющая цельный сердечник, не подходит к видоизменениям, невозможно убрать секцию или ее добавить. Но имеют широкий выбор высота и длина, поэтому подбор нужной мощности радиатора не сложен.

Монолитная конструкция – лучший биметаллический радиатор для квартиры, которая на 10 этаже. Так как давления теплоносителя в здании будет высокое, данный вид радиатора станет самым надежным для отопления.

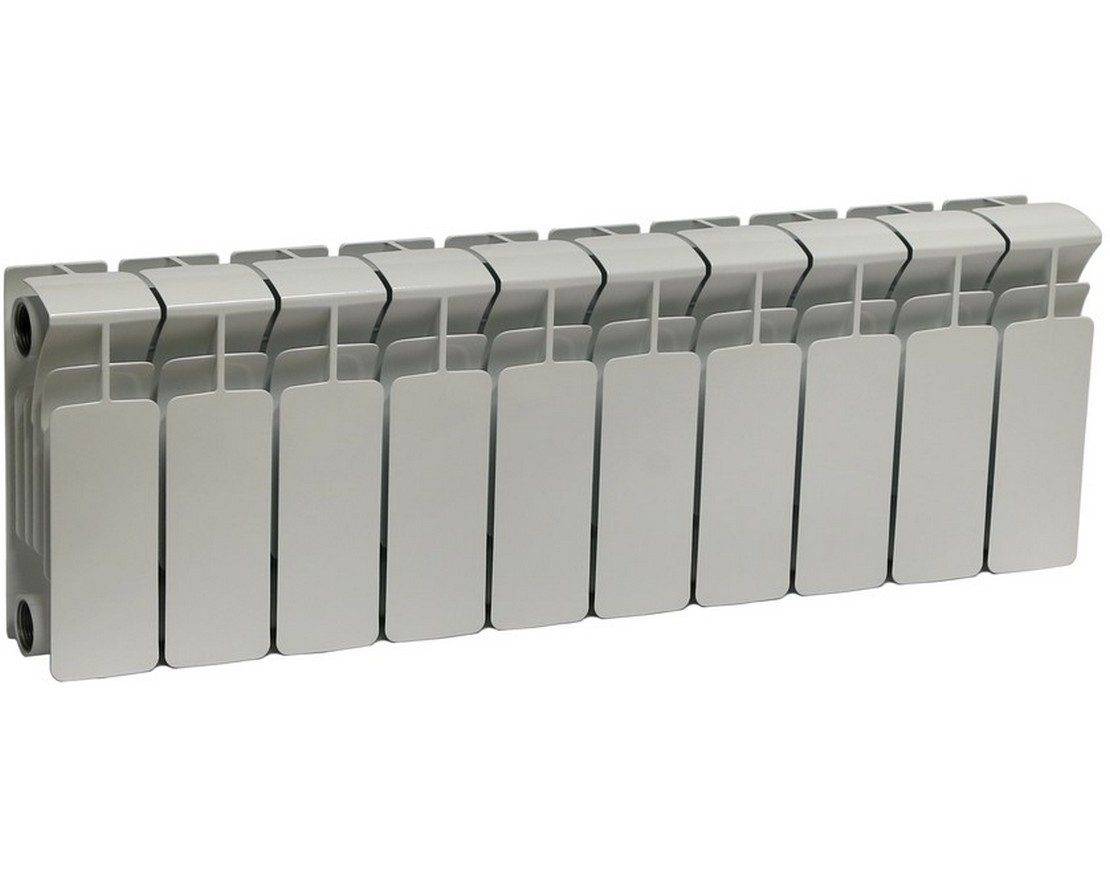

Рис. 2 Монолитный радиатор

Производители

Какой фирмы биметаллические радиаторы лучше? На рынке существует большое количество фирм, желающих продать свой товар. Какой из них дать предпочтение? Главное, чтобы фирма была известная, не продавала бракованный товар. Решаясь на покупку биметаллического радиатора, не стоит экономить на производителе, ведь покупается прибор на долгие годы.

Дешевые радиаторы имеют отличия. Экономия отражается на многих характеристиках:

  • меньшее количество и стали, и алюминия;
  • не сложная конструкция;
  • бюджетный вариант окрасочных работ.

В принципе, дешевые секции не так и плохи. Они будут выполнять поставленные задачи, возможно, справятся и с давлением, однако внешний вид у них не очень привлекательный. Но нужно быть бдительным, ведь продаются и дешевые модели полу биметаллического типа.

Существует большое количество надежных фирм, которые знают, какие радиаторы биметаллические лучше для использования. Это и немецкие фирмы (tenrad), и итальянские (royal, global, sira group), китайские (gordi) и российские фирма (rifar).

Основа знаний для правильного выбора

Задача любой батареи для отопления – хорошее и быстрое нагревание помещений, что зависит от тепловой мощности.

Тепловая мощность, в свою очередь, зависит:

Размер секций

Каждый производитель борется за покупателя. В связи с этим, занижают размеры секций. Габариты биметаллического прибора меньше, соответственно, материала уходит меньше, в следствии и цена на секцию ниже.

Рис. 3 Как устроен прибор отопления

Междуосевое расстояние в среднем составляет 50см, с шириной в 8 см и глубиной не ниже 8 см (идеально 9,5см). Междуосевое расстояние не меняется, но ширина и глубина хитрыми производителями вполне корректируется в сторону убывания. Можно встретить на рынке батареи, у которых секционная ширина и глубина не превышает 7 см.

Оребрение

Оребрение служит для увеличения общей площади теплоотдачи отопительного прибора. В современных моделях применяют различные конструктивные решения, которые делают оребрение более эффективным.

Эффективность теплоотдачи повышается благодаря вводу в конструкцию дополнительных ребер, а также профилированию конвекционных каналов между ребрами. В радиаторах Tenrad каналы образуют конфузор, благодаря которому повышается скорость потока воздуха, что увеличивает интенсивность конвективного теплообмена. Наружные кромки ребер закругляют, чтобы повысить травмобезопасность.

Шестисекционные радиаторы.

Производители биметаллических радиаторов.

Неплохие псевдобиметаллические батареи предлагает российская компания Rifar. Ее продукция, завоевав российский рынок, пошла на экспорт. Выпускает семь разновидностей радиаторов. Популярные модели – «Рифар Флекс», «Монолит». Цвет радиаторов белый. Количество секций в батарее от 4 до 14 штук. Rifar дает гарантию на изделия от 10 до 25 лет.

Немецкая компания TENRAD предлагает полностью биметаллическую конструкцию в своих изделиях.

Инновационные решения немецких инженеров защищаются патентами, в том числе и в Российской федерации. Радиаторы TENRAD BM выпускаются с межосевым расстоянием присоединительных патрубков 500 и 350 мм.

Надежные батареи предлагает итальянская компания Global Style. Технические характеристики их изделий можно назвать эталонными в отрасли. К таким моделям можно отнести радиаторы Global Style Extra и Global Style Plus. Но за элитарность придется заплатить, батареи Global Style недешевая вещь.Радиаторы выпускаются с межосевым расстоянием 350 и 500 мм, с числом секций от 6 до 14 шт. Производитель предлагает гарантию от 10 до 20 лет.

Британская компания BiLUX предлагает высокоэффективные биметаллические радиаторы.Предлагаются модели с межосевым расстоянием 200, 350 и 500 мм. Конструкция батарей имеет высокую надежность, гарантия производителя 10 лет.

Плюсы и минусы биметаллических батарей отопления

Радиаторы из биметалла отличаются от популярных алюминиевых не только наличием стальных внутренних элементов, но и отсутствием некоторых недостатков.

Батарея из биметалла

Преимущества:

  • высокая теплоотдача;
  • механическая прочность, стойкость к гидроударам и высокому давлению;
  • невосприимчивость металлических элементов к коррозии;
  • малое количество используемого теплоносителя;
  • секционная конструкция, используемая во многих моделях, позволяет с лёгкостью добавлять или снимать секции;
  • современный дизайн, позволяющий прибору гармонично вписаться в интерьер любого помещения;
  • небольшой вес;
  • продолжительный срок службы.

Недостатки

За эффективность и отличное качество приходится платить в буквальном и переносном смысле:

  • Во-первых, это самый дорогой тип радиаторов на рынке.
  • Во-вторых, у них есть одна особенность: время от времени они издают характерный звук, похожий на щелчок. Это объясняется разницей между температурным расширением стали и алюминия.

В статье «Лучшие радиаторы отопления» можно сравнить биметаллические батареи с моделями из другого материала.

Общий обзор типов радиаторов и их габаритов

Можно выделить несколько основных групп батарей отопления, отличающиеся особенностями конструкции:

  1. Секционные.
  2. Панельные из стали и биметаллические.
  3. Конвекторные.
  4. Авторские модели, изготовленные на заказ, имеющие ни на что не похожие формы, но выполняющие свои функции.

На фото – оригинальный отопительный прибор

Используемый материал и конструкционные особенности отопительных приборов определяют:

  • устойчивость к гидроударам;
  • коррозии;
  • засорению и отложению накипи;
  • интенсивность теплоотдачи и другие составляющие успеха.

Что же касается размера, то разница высоты между верхним и нижним коллектором (межосевое расстояние) влияет на возможность установки отопительного прибора. Чаще всего их устанавливают в нишах под окнами, если оконный проем достаточно велик, то высокая батарея просто не поместится.

На схеме показано межосевое расстояние

Этот параметр особенно важен для систем с естественной циркуляцией. Дело в том, что давление в системе создается за счет перепада по высоте между подачей воды в батарею и котлом, чем эта величина больше, тем больше и естественное давление в трубах.

Обратите внимание! Например, межосевое расстояние радиаторов отопления 250 мм имеет смысл выбирать только под очень низкие подоконники. В таком случае установить батареи можно будет даже под подоконник высотой 50-60 см

Пример батареи в комнате с большими окнами

Панельные отопительные приборы представляют собой цельносварную конструкцию со змеевиком-теплоносителем между двух ребристых панелей с зазором между ними до 1 см. Такая поверхность увеличивает площадь нагреваемой поверхности и ее теплоотдачу – излучение плюс конвекция. Мизерная емкость способствует быстрой теплоотдаче – КПД достигает 75%, но и остывают они также быстро.

Недостаток панельных изделий заключается:

  • в их уязвимости гидроударам, что делает их непригодными к использованию в центральных системах отопления;
  • коррозируют от кислой воды;
  • нельзя надолго сливать воду по причине той же коррозии, но уже в контакте с кислородом.

Секционные батареи хороши возможностью их конструктивного изменения – увеличение/уменьшение количества секций для изменения мощности или ремонта. На смену традиционному хрупкому, но долговечному чугуну с высокой инертностью пришли биметаллические устройства.

На фото – устройство биметаллического отопителя

В них теплоноситель проходит по стальным трубкам, имеющих алюминиевое оребрение, обладающее высокой теплопроводностью.

Биметаллическая батарея – это воплощение двух достоинств в одном изделии, а именно:

  • сталь выдерживает нестабильное давление и агрессивную среду;
  • алюминий молниеносно реагирует на изменение температуры.

Обратите внимание! Из недостатков отметить можно разве что стоимость. Цена биметаллического радиатора может в 2-3 раза превышать аналог из чугуна или стали

При выборе биметаллических батарей приходится учитывать еще и диаметр вертикальных и горизонтальных каналов, а не только межосевое расстояние. Что же касается габаритов, то самыми ходовыми можно считать модели с разницей между ниппельными отверстиями 500 мм (при этом полная высота отопительного прибора составляет 570 мм).

На фото видны горизонтальные и вертикальный канал, при плохом качестве теплоносителя они не должны быть слишком узкими

А вот в вакуумных батареях понятие «межосевое расстояние» просто не существует. Дело в том, что в них используется всего лишь 1 проточная труба, через которую циркулирует теплоноситель, а равномерный прогрев поверхности достигается за счет испарения легкокипящей жидкости.

Трубчатые батареи – регистры, превосходят секционные по компактности и разнообразию форм. Отсутствие протечек на стыках обеспечивается сваркой фрагментов, они выдерживают рабочее давление до 15 атм., но тонкие стенки плохо держат гидроудар. Регистры вполне можно изготовить своими руками, выбрав произвольный шаг между трубами.

Конструктивные особенности биметаллических радиаторов

Батареи отопления биметаллические изготовлены из стали и алюминия. Внутренние коллекторы и вертикальные трубки делают из нержавеющей стали, поскольку она устойчива к агрессивному воздействию горячего теплоносителя. Корпус прибора или кожух с ребрами изготовлен из алюминия, который быстро нагревается и обладает высокой теплопроводностью. Трубки и корпус соединены между собой в процессе литья под давлением или с помощью точечной сварки.

Есть два типа приборов из биметалла:

  1. Секционные. Отдельные секции соединяют между собой ниппелями с термостойкими каучуковыми прокладками. Место соединения секций уязвимо в плане протечек. Преимущество этой разновидности в возможности добавления или удаления секций с целью регулировки тепловой мощности отопительного агрегата. Также при выходе одной секции из строя ее можно легко заменить. Срок службы доходит до 30 лет. Максимальное рабочее давление 25 бар, а тепловая мощность секции составляет максимум 200 Вт.
  2. Также в продаже есть монолитные батареи из биметалла. В процессе изготовления сначала делают сварной цельный коллектор из стали или меди. Потом его укладывают в специальную форму и заливают алюминием под давлением. Недостаток этой модели связан с тем, что в случае поломки или протечки прибор придется полностью заменить. Эти агрегаты прослужат до 50 лет при рабочем давлении до 100 бар. По тепловой мощности они не уступают предыдущему варианту.

Не стоит путать следующие разновидности конструкций:

  • Биметаллические конструкции имеют кожух, изготовленный из алюминия. Этот металл не взаимодействует с жидким теплоносителем и выступает в роли теплообменника. Данные модели можно применять в автономных и централизованных отопительных сетях. Сердечник может быть выполнен из стали или меди.
  • Полубиметаллические приборы имеют внутренние каналы, изготовленные из разных материалов. Так, вертикальные каналы делают из стальных труб, а горизонтальные – из алюминия. Также может быть и наоборот. Эти отопительные приборы не подходят для установки в централизованную систему, поскольку здесь циркулирует теплоноситель низкого качества с содержанием щелочи. При контакте с такой водой алюминиевые трубки подвержены коррозии.

Полубиметаллические варианты более дешевые и внешне очень похожи на настоящие биметаллические радиаторы, но по прочности, долговечности и устойчивости к коррозии они намного уступают.

Преимущества и недостатки

Рассмотрев устройство биметаллических радиаторов отопления, стоит перечислить преимущества:

  1. Главное достоинство – высокая теплоотдача биметаллических радиаторов. По этому параметру они в 3 раза превосходят стальные батареи.
  2. Благодаря гладкой внутренней поверхности в батареях нет отложений извести и ржавчины.
  3. Радиаторы с медным сердечником или трубками из нержавеющей стали не подвержены коррозии после слива теплоносителя.
  4. Поскольку алюминий не контактирует с горячим теплоносителем, срок службы прибора довольно большой.
  5. Устойчивость к высокому давлению и гидроударам позволяет использовать агрегаты в централизованных отопительных системах.
  6. Срок службы монолитных моделей доходит до 50 лет.
  7. Тепловую мощность секционных моделей можно регулировать добавлением или уменьшением количества секций.
  8. Технические характеристики биметаллических радиаторов не ухудшаются в процессе эксплуатации.
  9. Внешняя привлекательность батарей позволяет гармонично вписать их в интерьер жилого помещения.
  10. Мощность биметаллических радиаторов можно регулировать термостатом. Благодаря этому в помещении поддерживают оптимальную температуру и экономят энергоресурсы на подогрев теплоносителя.
  11. Если нужно выбрать комплектующие для радиаторов отопления, биметаллические приборы совместимы с элементами, изготовленными из разных материалов.

Единственный недостаток агрегатов из биметалла связан с их дороговизной, что обусловлено особенностями технологического процесса. Однако такая цена окупится в процессе длительной эксплуатации батареи, а также ее хорошей теплоотдачей.

Особенности конструкции биметаллических батарей

Основное достоинство – универсальность применения. Приборы устанавливаются в систему отопления централизованного, автономного типа в строениях бытового, промышленного, общественного назначения. Стоят батареи дорого, но цена окупается длительным сроком безупречной службы, облегченным весом и высокой теплоотдачей. Различаются устройства секционные, цельные изготавливаются из двух видов металла – алюминия, стали.

Конструктивно батареи отопления биметаллические представляют собой несколько горизонтально расположенных стальных труб (коллекторов) и вертикальных колонок, на которых радиатор с алюминиевым корпусом зафиксирован. Замкнутый трубопровод теплообменника не допускает контакта воды с воздухом, за счет чего снижается риск завоздушивания и коррозии прибора. Температура нагрева до +110 С, давление в 40 бар – основные показатели устройства.

Герметичность трубок и корпуса минимизирует угрозу протечки, стальной сердечник стойко переносит гидроудары и выглядит как 2 трубки, между которыми проходит тонкая соединительная колонка. Теплообменник сделан из алюминия, имеет сложную форму с многочисленными конвекционными протоками.

Монолитные устройства с медными змеевиками работают при давлении в 50 бар, медь имеет большую теплопроводность и практически не ржавеет, не покрывается накипью. Именно поэтому цельные медно-алюминиевые устройства можно ставить в водяных системах и сетях с другими видами теплоносителя.

Достоинства и недостатки

Мастера выделяют немалый список преимуществ, которыми обладают биметаллические радиаторы:

  1. Внешние пластины отличаются большой площадью. Это объясняет быстрый прогрев помещений – воздух соприкасается с увеличенной поверхностью тепла, потому теплоотдача биметаллических батарей намного выше, чем у других отопительных приборов.
  2. Гладкие внутренние поверхности и стенки туннелей снижают риск образования ржавчины, заиливания.
  3. Прочность батареям придает герметичность теплообменника – воздух не соприкасается с теплоносителем.
  4. Выносливость значительных показателей давления – плюс для хозяев квартир с централизованными системами. Кроме биметаллических в такие сети можно ставить только чугунные батареи, а они намного хуже по эстетике, теплоотдаче и больше по весу.
  5. При соблюдении условий монтажа батареи прослужат не менее 25 лет.

Минусов у батарей кроме высокой цены нет

Важно помнить, что сердцевина устройства из стали, потому долго без теплоносителя такой радиатор не выдержит. Чем толще стенки, тем прочнее прибор

Конструкция биметаллических радиаторов

Конструкция радиатора на основе двух металлов состоит из стального (медного) трубчатого каркаса, на который нанесено алюминиевое оребрение. Каркас выполняется из трех видов материалов:

  1. Сталь;
  2. Медь;
  3. Нержавеющая сталь.

Эти материалы предназначены для придания общей прочности, предотвращают взаимодействие теплоносителя с алюминием. Алюминий негативно реагирует на некачественный химический состав теплоносителя, подвержен различным типам коррозии.

Сердечник выполняется методом сварки трех трубчатых элементов – двух горизонтальных и одного вертикального. Стоит заметить, что вертикальных трубок может быть две. В этом случае радиатор называется двухканальным, имеет увеличенную глубину секции и соответственно – повышенную тепловую мощность.

Сердечник помещается в специальную форму и заливается расплавом алюминия под высоким давлением. По комплектации биметаллические радиаторы делят на 2 вида:

  1. Разборные секционные;
  2. Монолитные.

Монолитные радиаторы выполняются также методом заливки алюминием, только при этом в форму погружается готовый каркас прибора.

В разборных устройствах горизонтальные каналы имеют резьбы, секции соединяются между собой стальными ниппелями, стык герметизируется прокладками. Внешне биметаллические радиаторы практически неотличимы от алюминиевых изделий, имеют несколько больший вес. Это обусловлено наличием каркаса из более тяжелого материала.

Сталь и медь, в отличие от алюминия, более нейтрально реагируют на различные отклонения в составе теплоносителя. Поэтому биметаллические радиаторы можно применять в централизованных системах отопления.

Но есть некоторые особенности использования радиаторов со стальным сердечником. Секционные изделия имеют в своей конструкции стальные ниппели, да и сама сталь каркаса подвержена кислородной коррозии. В закрытых системах с малым содержанием кислорода это может казаться некритичным.

Эксплуатирующие организации чаще всего сливают воду в межсезонье для проведения ремонтных, профилактических и иных видов работ. В этом случае внутренняя поверхность радиатора подвержена повышенному коррозионному износу.

Кроме этого, существует подвид биметаллических радиаторов – полубиметаллические изделия. Они отличаются наличием частичного каркаса – либо есть только горизонтальные трубки, либо только вертикальные.

Подобная конфигурация несколько повышает тепловую мощность прибора (так как нет стали, имеющей сниженный коэффициент теплоотдачи). Но механическая и химическая устойчивость при этом значительно снижаются.

К биметаллическим приборам отопления зачастую относят медно-алюминиевые радиаторы. Теоретически это верно – устройство состоит из двух материалов. Но принцип конструкции и характер работы – змеевик с оребрением, заключенные в кожух с решеткой, конвективное движение воздуха – однозначно относят его к разряду конвекторов.

Устройство биметаллических приборов отопления

Биметаллический прибор отопления по внешнему виду неотличим от того, который выполнен из алюминия. Главное их отличие заключается в том, что внутри биметаллического прибора отопления расположен стальной корпус, сваренный из нержавейки, а сверху на него установлен алюминиевый корпус.

Устройство биметаллических приборов отопления

Такая конструкция гарантирует, что прибор не будет иметь контакта с теплоносителем. Кроме того, сталь куда более стойко воспринимает воздействие агрессивных различных веществ, присутствующих в больших объемах в централизованных системах подачи тепловой энергии. Кстати, в некоторых сетях промывку производят с добавлением 5% раствора ортофосфорной кислоты.

Применение стальных элементов повышает длительность работы отопительных приборов. По заявлению некоторых производителей, срок службы таких конструкций составляет до двадцати лет.

Срок службы радиаторов отопления.

Наличие стали внутри биметаллического отопительного радиатора обеспечивает значительную прочность конструкции. Прибор подобного типа может выдержать рабочее давление до 40 атм. Таким образом, биметаллическое изделие способно перенести серьезный гидравлический удар.

Зауженные каналы гарантируют максимально эффективное сочетание тепловой инертности радиатора и расхода количества теплоносителя, необходимого для обогрева заданного объема.

Если учесть все перечисленные выше свойства и добавить к ним высокую теплоэффективность, стильный внешний вид то можно смело утверждать что на сегодня биметаллические приборы отопления являются оптимальными для установки в современных многоквартирных домах.

Оригинальный дизайн биметаллических батарей

Размеры биметаллических радиаторов отопления: высота

Говоря о стандартной высоте, имеют в виду межосевое расстояние 500 мм. Именно такие присоединительные размеры были у всем известной чугунной «гармошки» советских времен. А так как срок службы у них большой, то до сих пор эти батареи стоят в сетях отопления. Только сейчас их меняют на новые. Причем часто систему не хотят переделывать, вот и ищут отопительные приборы такого же размера. Что хорошо: они есть почти в любой группе.

Чугунные

Из чугуна сегодня делают не только «гармошку», хотя и она есть, и пользуется успехом. Есть еще с межосевым расстоянием 500 мм радиаторы в стиле ретро, выполненные в современном стиле:

  • «Гармошка» называется МС-140, МС-110, МС-90 и МС-85. В этих модификациях отличается глубина: 140, 110, 90 и 85 мм соответственно. Разная получается и ширина. Причем она у разных производителей одной и той же модели отличается. Так МС-140 Минского завода имеет ширину 108 мм, а Брянского и Новосибирского — 93 мм.
  • Чугунные радиаторы в стиле ретро с межосевым расстоянием 500 мм внешний вид и габариты иметь будут абсолютно разные. Скажем, модель Modern 500. Секции с ножками размеры 645*100*45 мм, без ножек 572*100*45 мм, тепловая мощность 93 Вт. А другая DERBY M 500 имеет габариты 660*174*63 мм и теплоотдачу 118 Вт (где габариты обозначаются так высота*глубина*ширина).
  • Чугунные батареи нового образца тоже имеют приличный разброс параметров. Турецкие Demrad Ridem 3/500 — 572*98,2*60 мм, Demrad Ridem 4/500 — 572*134*60 мм. Чешские Viadrus Style имеют следующие габариты высота 580 мм, ширина — 60 мм, глубина не указывается из-за нелинейной ее формы (вверху уже, внизу шире).

    Такие размеры сегодня могут иметь чугунные батареи

Алюминиевые

Тут ситуация еще более стандартная. Плоских радиаторов в этой категории не нашлось. В среднем габариты такие: ширина 80-87 мм, глубина 80-95 мм, высота 565-575 мм.


Самый низкий радиатор у «Глобал» Gl-200/80/D имеет высоту 200 мм

Стальные

Стальные панельные радиаторы редко выпускаются с межосевым расстоянием 500 мм. Но все-таки, есть и такие. Например, кампания Kermi специально под замену сделала такие подсоединительные размеры: есть они в линейке Plan-K и Profil -K. Есть радиаторы стандартного размера и у российского : модель РСВ-1.

Трубчатые радиаторы радуют обилием моделей и размеров. Тут довольно легко найти требуемые размеры. Есть у российского производителя КЗТО, есть у европейцев. В этой категории больше оперируют общей высотой — монтажной, так как многие предпочитают нижнее подключение.

Однотрубная отопительная система позволяет уменьшить затраты на установку и подключение радиаторов, однако такая схема требует обязательного наличия байпасной линии. В верхних точках устанавливают клапаны выпуска воздуха – благодаря чему он автоматически выходит. Клапаны перекрываются при поступлении воды ее давлением.

Исходя из этого, становится понятно, что эффективного отопления недостаточно тщательно продумать систему и выбрать батареи на основе одних лишь характеристик материала, из которого они изготовлены

Немаловажное значение имеют также ширина, глубина, высота и длина радиатора отопления. Только в том случае, если все расчеты были сделаны правильно, удастся купить подходящие отопительные приборы

Если же мощность батарей окажется недостаточной в помещении зимой будет прохладно.

Плюсы биметаллических радиаторов

«Петь дифирамбы» этому типу обогревателей можно долго, но, как и у всего хорошего, у них есть недостатки. Прежде чем решиться на их покупку и установку, следует разобраться, насколько преимущество биметаллических радиаторов совместимо по своим техническим характеристикам с имеющейся отопительной системой.

Их можно использовать с любыми типами теплоносителей, что значительно облегчает выбор тем, кто подключен к централизованной системе обогрева. Ни химический состав, ни загрязненность воды для стальных коллекторов не имеют значение, поэтому, несмотря на цену, они так востребованы потребителями.
Уровень теплоотдачи у биметаллических батарей достаточно высокий за счет их алюминиевой наружной части. У некоторых моделей она сопоставима с аналогами, полностью выполненных из этого металла. Например, радиатор итальянской фирмы Global из модельного ряда Style Plus 500 обладает тепловой мощностью 185 Вт. Средний показатель теплоотдачи биметаллических батарей – 166 Вт.
Срок службы биметаллических радиаторов один из самых высоких – в среднем производители дают гарантию на 25 лет.

Батареи этого типа единственные способны выдерживать давление от 30 до 40 атмосфер, что делает их первыми в «кандидаты» на подключение к централизованной системе обогрева. Проводимый на прочность тест биметаллических радиаторов на заводах производителях показывает, что они способны противостоять гидроударам до 60 атмосфер.
Биметаллические конструкции легко монтировать, а секционные модели можно наращивать или сокращать, что выручает, если в расчетах на необходимую мощность радиатора были допущены ошибки.
Объем биметаллического радиатора составляет от 0.16 до 0.18 л, что значительно меньше, чем у самых экономных алюминиевых аналогов (0.25 л)

Это означает, что этот тип обогревателей нагревается практически мгновенно, что крайне важно в вопросах экономии энергозатрат и снижении стоимости отопления.
Вес биметаллического радиатора составляет 1.5-2 кг, что несколько больше, чем у его алюминиевого аналога, но устойчивость коррозии вполне возмещает этот нюанс.

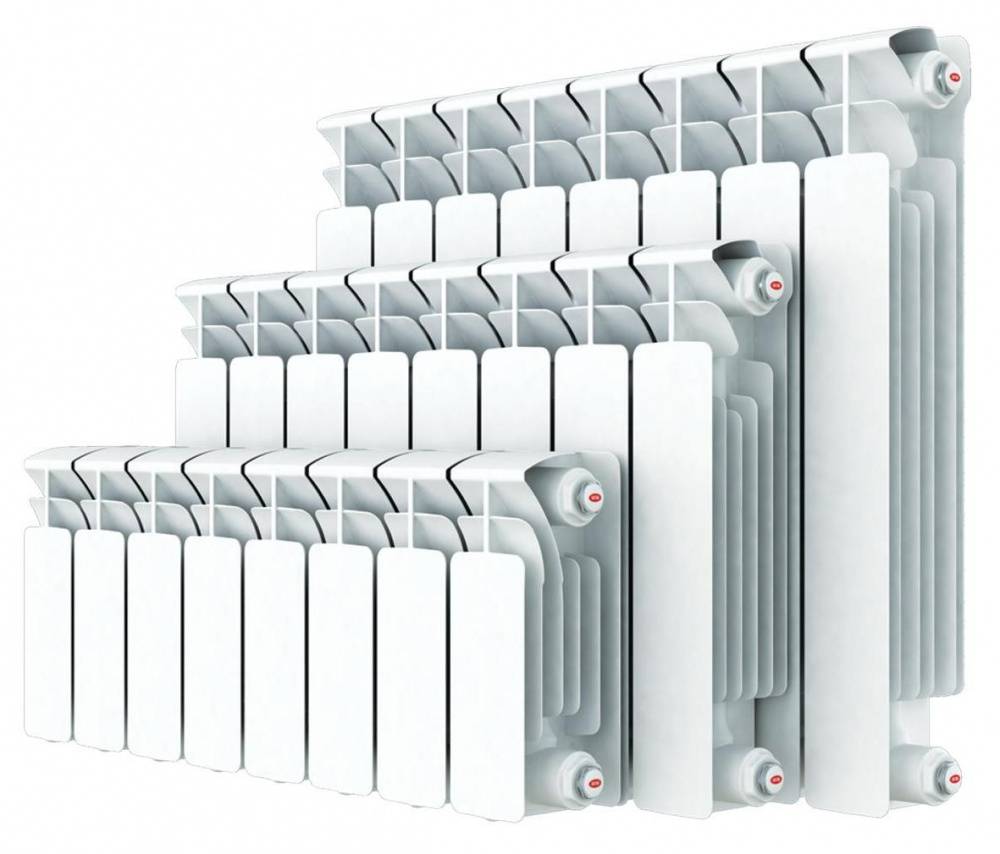

Размер секции у подобных конструкций составляет 575х80х80 мм или 425х80х80 мм.

Перечисленные достоинства биметаллических радиаторов присущи далеко не всем моделям, представленным на отечественном рынке. Если сравнивать параметры китайских и итальянских изделий, то качество будет присуждено вторым, а лучшая цена – первым.

Плюсы и минусы биметаллических батарей отопления

Радиаторы из биметалла отличаются от популярных алюминиевых не только наличием стальных внутренних элементов, но и отсутствием некоторых недостатков.

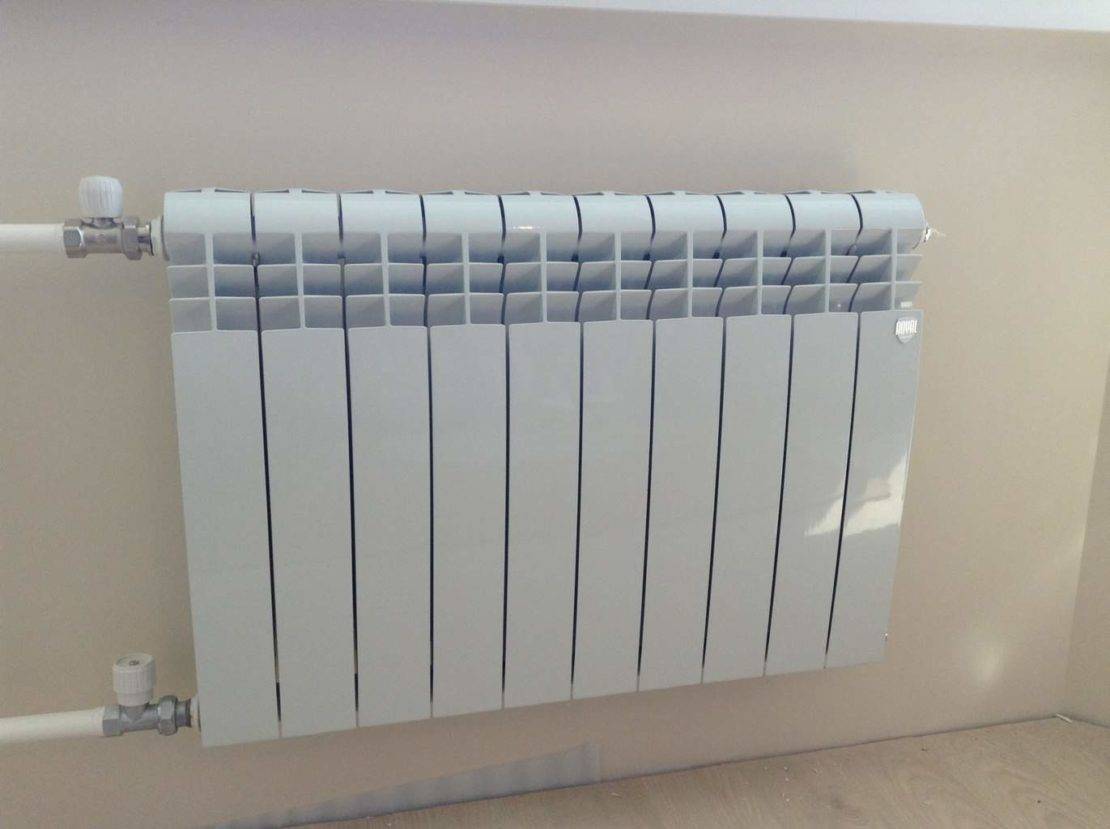

Батарея из биметалла

Преимущества:

  • высокая теплоотдача;
  • механическая прочность, стойкость к гидроударам и высокому давлению;
  • невосприимчивость металлических элементов к коррозии;
  • малое количество используемого теплоносителя;
  • секционная конструкция, используемая во многих моделях, позволяет с лёгкостью добавлять или снимать секции;
  • современный дизайн, позволяющий прибору гармонично вписаться в интерьер любого помещения;
  • небольшой вес;
  • продолжительный срок службы.

Недостатки

За эффективность и отличное качество приходится платить в буквальном и переносном смысле:

  • Во-первых, это самый дорогой тип радиаторов на рынке.
  • Во-вторых, у них есть одна особенность: время от времени они издают характерный звук, похожий на щелчок. Это объясняется разницей между температурным расширением стали и алюминия.

В статье «Лучшие радиаторы отопления» можно сравнить биметаллические батареи с моделями из другого материала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
