Устройство автоматики для котлов отопления — регулировка и настройка

Как работает газовый клапан?

В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:

  • измерительный штуцер давления газа на выходе клапана;
  • регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
  • крышка;
  • измерительный штуцер давления на входе.

Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.

Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:

  1. Снимают защитный колпачок, закрывающий дифференциальные винты клапана.
  2. Открывают штуцер для замера давления газа, подаваемого на горелку – против часовой стрелки поворачивают запирающий винт на 1,5-2 оборота.
  3. Подключают к входному штуцеру шланг манометра.
  4. Включают режим отопления и отключают один провод модуляционной катушки – это нужно, чтоб клапан давал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
  5. Согласно показаниям манометра, настраивают минимальное давление газа на горелке. Для этого вращают внутренний винт, находящийся под защитным колпачком. При этом фиксируют внешнюю гайку.

Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.

В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.

Почему отключается газовый котел – причины и методы решения проблем

Как подключить термостат к газовому котлу?

Настройка газового клапана при «тактовании» котла

Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.

Чтобы исключить «тактование» устройства в режиме отопления, необходимо снизить давление на выходе. Это выполняется с помощью вращения регулировочного винта против часовой стрелки.

Для прекращения «тактования» в режиме ГВС уменьшают максимальное давление. Это решается методом вращения регулировочной гайки против часовой стрелки.

Однако в более современных моделях «тактование» устраняется автоматикой. Например, настройка газового клапана котла Будерус происходит с помощью блокировки тактов:

  • удерживают кнопку с гаечным ключом в течение 5 сек;
  • выбирают продолжительность интервалов от 0 до 15 мин с помощью кнопок со стрелочками.

Рекомендуется, чтобы настройки такого рода проводили только специалисты сервисного центра, особенно, если котел находится на гарантии. Иначе, если Вы испортите клапан, компания обнулит гарантийные обязательства и Вам придется покупать новую деталь.

Из статьи вы поймете принципы регулировки давления, тяги и мощности при работе устройства. Узнаете вероятные причины проблем вместе с вариантами их устранения. Если вам предстоит настройка котла, пользуйтесь нашими материалами. Не забывайте о правилах безопасности, и вы успешно настроите прибор, устраните мелкие неполадки.

Настройками газового котла следует интересоваться задолго до покупки, с учетом нужд и разных особенностей. Мы написали, какие параметры можно или нужно менять в используемом приборе. Новое устройство следует настраивать и готовить к работе, а некоторые нежелательные моменты удастся скорректировать.

Защитная автоматика

Узлы автоматики из первой группы, как видно из её названия, предназначены для защиты котла и помещения, в котором он установлен. Эти устройства прекращают подачу газа в случае возникновения аварийной ситуации.

Газ-контроль

Обычно под этим понимается «контроль наличия пламени» горелки. При затухании горелки подача газа должна быть прекращена. Эта базовая функция защиты, которая присутствует во всех котлах.

Этот модуль автоматики состоит из двух узлов: клапана подачи газа и термопары (рис. 1).

Рис. 1 Термопара и электромагнитный клапан

Термопара – пассивный датчик температуры, т.е. не требует внешнего питания. Она представляет собой два спаеных проводника из различных металлов (рис 2.). При нагреве места спайки в проводниках наводится термо-ЭДС, проще говоря, возникает небольшое напряжение, достаточное для открытия электромагнитного клапана подачи газа.

Рис. 2 Принцип действия термопары

Именно поэтому при первом пуске котла нужно подержать кнопку розжига в течение нескольких секунд – время, за которое термопара успеет нагреться и на ней возникнет напряжение, достаточное для поддержания газового клапана в открытом положении.

Не путайте: в описании котла этот блок автоматики обычно называется «газ-контроль», однако правильней было бы называть эту функцию именно «контроль наличия пламени», т.к. аварийно отключать подачу газа могут и другие узлы автоматики, которые мы рассмотрим далее.

Термостат для котла

Термостат – устройство, необходимое для поддержания заданной температуры теплоносителя. Оно отключает котёл при достижении заданной температуры и включает при снижении температуры ниже установленного порога. Ручка термостата имеет несколько режимов, каждый режим соответствует своей температуре теплоносителя.

Рис. 3 Термостат

Если котёл имеет электронное управление, температура может устанавливаться с помощью терминала пользователя и отображаться на дисплее.

Термостат можно считать устройством регулирующим работу котла, однако он выполняет и защитные функции: защита от перегрева и замерзания. Это достигается наличием у термостата верхнего и нижнего пороговых значений. При достижении температуры теплоносителя верхнего аварийного порога котёл отключается во избежание перегрева. При достижении нижнего аварийного порога – котёл включается на максимальную мощность, чтобы не произошло замерзания теплоносителя.

Стоит иметь в виду, что если в перечне технических характеристик котла написано «термостат», имеется в виду наличие регулирующего термостата. Функция защиты от перегрева, есть в любом котле, даже если это отдельно не указано. А вот защита от замерзания присутствует только в тех котлах, где эта функция прописана в характеристиках.

Контроль тяги

Интенсивность тяги должна быть достаточной для полного удаления продуктов горения из помещения, в котором установлен котёл. При недостаточной тяге происходит накопление продуктов горения внутри помещения, что является опасным для здоровья человека. При срабатывании датчика контроля тяги (рис. 4) формируется управляющий сигнал на прекращение подачи газа и отключение котла.

Рис 4. Датчик контроля тяги

При установке отопительной системы тяга проверяется мастером, однако тяга может ухудшиться в процессе эксплуатации в силу многих причин (загрязнение вытяжной трубы и т.д.)

Поэтому датчики в тяги являются важной составляющей системы безопасности котла

Предохранительный клапан

Рис. 5 Предохранительный клапан

Необходим для сброса излишек теплоносителя из системы при повышении его давления выше допустимого предела. Такая ситуация возможна при резком повышении температуры воды (теплоносителя) в системе. Это может привести к повреждению котла и других узлов отопительной системы. Поэтому лучше приобрести котёл со встроенным предохранительным клапаном или установить его отдельно.

Воздухоотводчик автоматический

Во время ввода отопительной системы в эксплуатацию в неё неизбежно попадает воздух, избавиться от которого бывает достаточно сложно. Кроме того, воздух может накапливаться в системе и в процессе эксплуатации. Он препятствует нормальной работе системы отопления, создаёт шум и бурление в трубах. Воздухоотводчик (рис. 6) автоматически выпускает весь воздух, накопившийся в трубах отопления. Его нельзя назвать обязательным узлом, но присутствие его в системе сильно упрощает жизнь пользователю. Поэтому лучшим решением будет выбрать котёл со встроенным воздухоотводчиком.

Рис. 6 Воздухоотводчик

Полезные советы

Основная рекомендация производителей состоит в том, что регулятор тяги перед активной эксплуатацией нужно проверить на всех возможных температурных режимах.

Не переживайте, если в первый раз что-то пойдет не так. После закрытия или открытия заслонки пройдет несколько минут до остывания / подогрева теплоносителя.

Посмотрите видео-ролики о линейке «Куппер» на сайте нашей компании, а также бесплатный курс по монтажу и настройке регулятора. Специалисты «Теплодара» всегда рады ответить на любые интересующие вас вопросы.

Регулятор тяги для котлов линейки «Куппер» — простой в использовании, удобный и эффективный инструмент для автоматизации обогрева помещения, значительно повышающий удобство эксплуатации отопительной системы.

Теплый дом Настройка давления газа котлов Navien

Настройка давления газа котлов Navien

Для настройки давления газа котлов Navien (Ace, Deluxe, Prime, Atmo) потребуется дифференциальный цифровой манометр со шкалой мм h3O

Таблица со значениями давления газа для различных моделей котлов Navien приведены в конце

1.При выключенном котле присоединить манометр к контрольному штуцеру газового давления на горелку

2. Включить котел

3. Установить DIP переключатель 3 на плате управления в положение «ВКЛ», что будет соответствовать минимальной нагрузке.

4. Установить минимальное давление газа согласно таблице винтом для настройки мин.давления (Увеличение — против часовой стрелки, уменьшение — по часовой)

5. Перевести DIP переключатель 3 на плате управления в положение «ВЫКЛ» (Основное состояние)

6.Установить DIP переключатель 2 на плате управления в положение «ВКЛ», что соответствует максимальной нагрузке

7. Установить максимальное давление газа в соответствии с таблицей регулировочным винтом (Увеличение — против часовой стрелки, уменьшение — по часовой)

8.Выключить котел

9. Отсоединить шланг диффманометра от штуцера газового клапана

10. Перевести DIP переключатель в положение «ВЫКЛ» (Основное состояние)

11. Включить котел

12. Проверить герметичность газового клапана (Штуцера). Если появились аномальные шумы, требуется проверить котел на утечку газа.

 Материал подготовил сотрудник отопление-мценск.рф — Теплый дом.

Тип газа

Давление в мм h30

Форсунка диаметр (мм)

Максимальное

Минимальное

Prime-13k

Природный газ

32

14

1,75

Сжиженный газ

55

25

1,2

Prime-16k

Природный газ

46

14

1,75

Сжиженный газ

82

25

1,2

Prime-20k

Природный газ

68

14

1,75

Сжиженный газ

124

25

1,2

Prime-24k

Природный газ

98

14

1,75

Сжиженный газ

160

25

1,2

Prime-30k

Природный газ

113

18

1,75

Сжиженный газ

164

31

1,2

Prime-35k

Природный газ

107

18

1,75

Сжиженный газ

165

28

1,2

Тип газа

Давление в мм h30

Форсунка диаметр (мм)

Максимальное

Минимальное

Ace-10k

Природный газ

20

11

1,75

Сжиженный газ

33

17

1,2

Ace-13k

Природный газ

33

11

1,75

Сжиженный газ

55

17

1,2

Ace-16k

Природный газ

43

16

1,75

Сжиженный газ

76

25

1,2

Ace-20k

Природный газ

61

16

1,75

Сжиженный газ

13

25

1,2

Ace-24k

Природный газ

83

16

1,75

Сжиженный газ

164

25

1,2

Ace-30k

Природный газ

91

20

1,75

Сжиженный газ

170

33

1,2

Ace-35k

Природный газ

82

22

1,75

Сжиженный газ

140

33

1,2

Ace-40k

Природный газ

90

15

2

Сжиженный газ

115

17

1.45

Тип газа

Давление в мм h30

Форсунка диаметр (мм)

Максимальное

Минимальное

Ace Coaxial -10k

Природный газ

19

11

1,75

Сжиженный газ

33

17

1,2

Ace Coaxial -13k

Природный газ

31

11

1,75

Сжиженный газ

55

17

1,2

Ace Coaxial -16k

Природный газ

45

16

1,75

Сжиженный газ

82

27

1,2

Ace Coaxial -20k

Природный газ

70

16

1,75

Сжиженный газ

119

27

1,2

Ace Coaxial -24k

Природный газ

94

16

1,75

Сжиженный газ

152

27

1,2

Ace Coaxial -30k

Природный газ

93

21

1,75

Сжиженный газ

171

33

1,2

Тип газа

Давление в мм h30

Форсунка диаметр (мм)

Максимальное

Минимальное

Atmo-13

Природный газ

75

40

1,3

Сжиженный газ

127

71

0,92

Atmo-16

Природный газ

110

40

1,3

Сжиженный газ

184

71

0,92

Atmo-20

Природный газ

76

18

1,3

Сжиженный газ

127

32

0,92

Atmo-24

Природный газ

108

18

1,3

Сжиженный газ

185

32

0,92

Тип газа

Давление в мм h30

Форсунка диаметр (мм)

Максимальное

Минимальное

Deluxe-13k

Природный газ

30

11

1.75

Deluxe-16k

Природный газ

43

16

1.75

Deluxe-20k

Природный газ

65

16

1.75

Deluxe-24k

Природный газ

89

16

1.75

Deluxe-30k

Природный газ

95

19

1.75

Deluxe-35k

Природный газ

97

18

1.75

Deluxe-40k

Природный газ

90

13

2

Тип газа

Давление в мм h30

Форсунка диаметр (мм)

Максимальное

Минимальное

Deluxe-13k

Природный газ

28

11

1.75

Deluxe-16k

Природный газ

41

16

1.75

Deluxe-20k

Природный газ

63

16

1.75

Deluxe-24k

Природный газ

85

16

1.75

Deluxe-30k

Природный газ

92

19

1.75

Лучшие производители систем автоматики и безопасности котлов

Лучшими производителями систем автоматики для бытовых котлов на российском рынке считаются компании: Овен, Орион, Eurosit, Nech st24 wpa 120, Honeywell и Atos wpa 120.

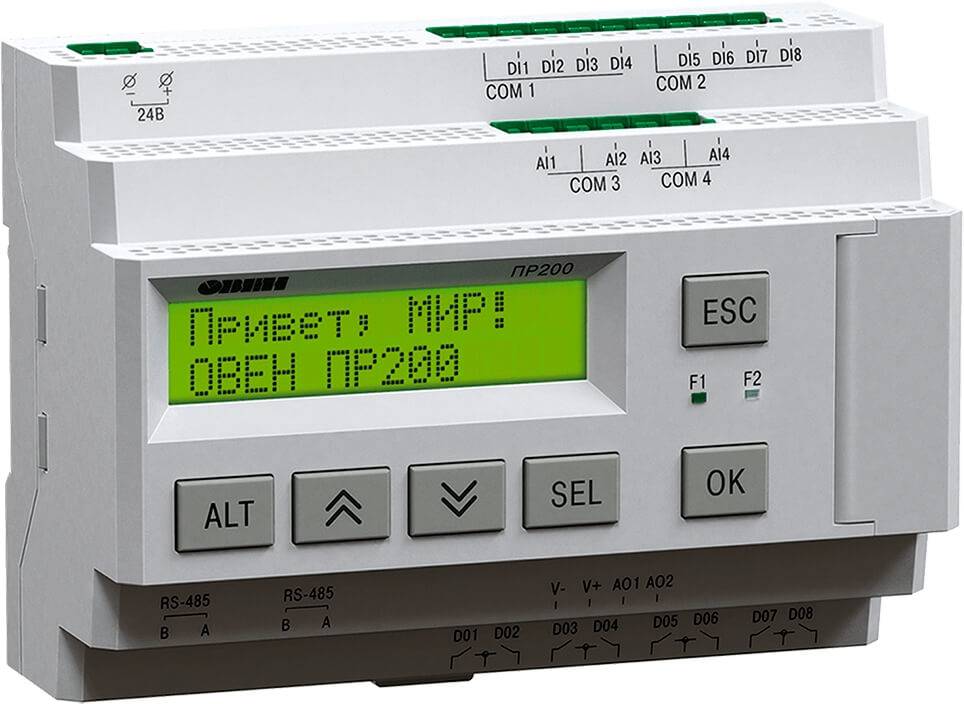

Овен

Автоматика для котлов ОВЕН функционирует с применением контроллеров ОВЕН ПЛК с ТРМ составляют комплекс защиты и управления запорно-регулирующей арматурой и клапанами, что обеспечивает экономное ведение процесса сгорания топлива и энергоэффективность агрегатов, как одноконтурных, так и двухконтурных.

Приборы, оснащены интерфейсами связи RS485/RS232 позволяющие интеграцию в общую автоматизированную систему, нескольких объектов управления и защиты, при работе на нескольких отопительных котлах.

Орион

Автоматика “Орион ” механического типа для котлов на газовом топливе. Укомплектована электрическим датчиком тяги и системой розжига пьезоэлектрического типа. Защита котла осуществляется при отрыве факела и низком давлении тяги. Автоматическое регулирование происходит по параметру низкой температуры обратного теплоносителя. В этом случае по сигналу от датчика температуры клапан-регулятор увеличивает расход газа на горелку и, наоборот, при высокой температуре воды в отопительном контуре, расход газа уменьшается.

Eurosit

Евросит 630 – итальянская газовая автоматики для котлоагрегата с энергонезависимым клапаном, модуляционным термостатом и функцией запуска горелочного устройства, запускается в работу ручным способом, нажимом на шайбу-регулятор электромагнитного клапана, после чего газ поступает к запальнику.

После розжига запальника термодатчик создает напряжение, достаточное для удержания клана открытым и выхода его на рабочую мощность. Безопасность работы агрегата обеспечена отсечкой газа при превышении Т теплоносителя, перекрывая газа на факел, останавливая дутьевой вентилятор и циркуляционный насос.

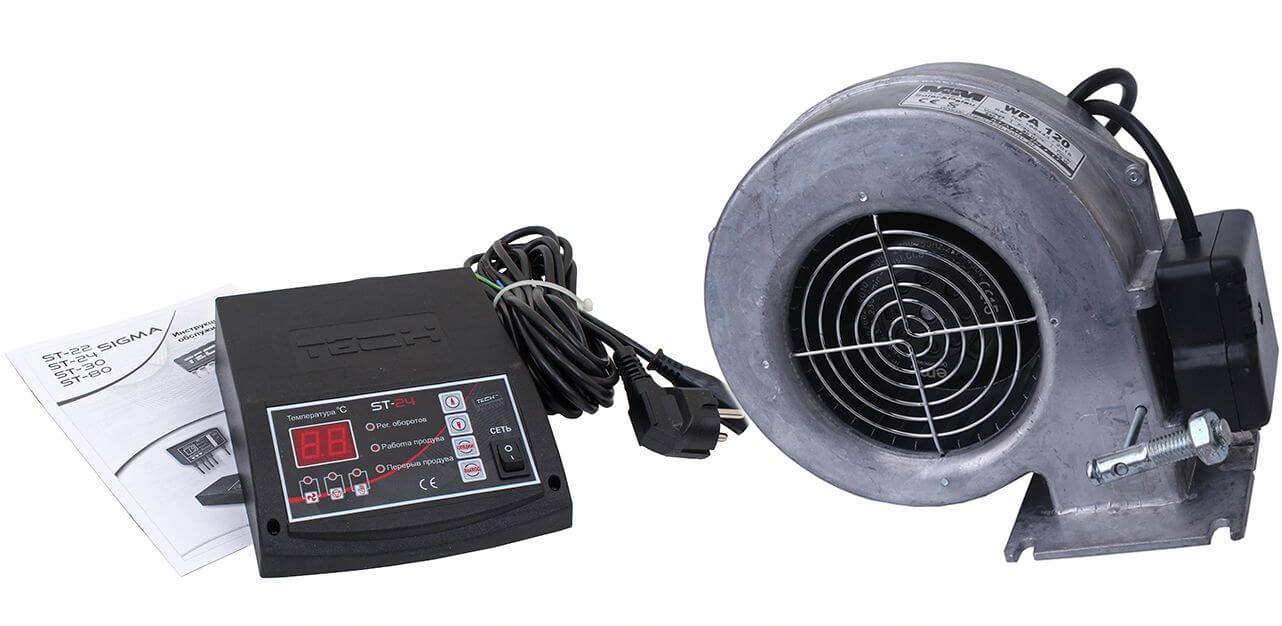

Nech st24 wpa 120

Польская автоматика для группы твердотопливных и газовых котлов в комплекте с управлением работой дутьевым вентилятором и циркуляционным электронасосом для внутридомовой отопительной системы.

Блок управления устанавливается на корпусе котлоагрегата. Контроллером задается температура внутреннего воздуха в помещении, дальше котел частного дома работает в автоматическом режиме, исполнительными механизмами служат газовый клапан-регулятор, дутьевой вентилятор и центробежный насос.

Панель управления имеет ЖК-дисплей с визуализацией процессов нагрева теплоносителя и параметров работы котла.

Honeywell

Автоматика германского производства Honeywell считается самой надежной и эффективной, способна выполнять регулировку теплоносителя в диапазоне температур от 40 до 90 С. Защита котла происходит по параметрам: низкое давление газа, отрыв факела и низкая температура теплоносителя.

Цена на комплект очень высокая, что снижает его привлекательность. Поэтому в последнее производитель стал выпускать комплектацию эконом-класса.

 Atos wpa 120

Еще одна польская система автоматики, в основном идет в комплекте к твердотопливному котлу Tech ST-24 с вентилятором WPA 120.

Микропроцессорный регулятор контролирует и управляет температурой нагрева подающего теплоносителя, работой дутьевого вентилятора и циркуляционного насоса и сигнализирует об аварийной ситуации при работе котла.

Командный контроллер ATOS для газовых котлов имеет встроенную систему АНТИ-СТОП, которая подачу газа на котел в летний период, и автоматически включает каждые две недели на 30-50 сек, чтобы предотвратить коррозионные процессы и заклинивание центробежного циркуляционного насоса.

Разновидности

Все оборудование автоматического газового водонагревателя, контролирующее режимы отопительной системы, в общем можно разбить на две основные составляющие. Причем, к первой группе относятся приборы безопасности, способные удерживать работу агв в заданном температурном диапазоне, и обеспечивать надежность системы.

Ко второй группе относится автоматика безопасности предназначенная обеспечивать наиболее комфортную эксплуатацию агрегатов. Например, для этой цели служит встроенный электророзжиг или электронный термометр.

В обязательный перечень автоматики безопасности, используемых газовых котлов, включена регламентированная группа элементов.

  1. Узел, производящий контроль над дежурным пламенем. В его состав должны быть включены элементы автоматики для газовых агрегатов, обладающие способностью самостоятельно останавливать подачу газа.
  2. Блок, контролирующий параметры нагрева теплоносителя, способный останавливать нагрев при достижении предельно допустимой отметки.
  3. Модуль, осуществляющий контроль над тягой, способный прерывать подачу газа к действующей горелке при нарушениях отвода выхлопа.
  4. Предохранительный клапан, позволяющий производить сброс излишков давления в теплоносителе.

При наличии всех указанных элементов, обеспечивающих регулировку оборудования имеющегося газового котла, имеющаяся отопительная система признается пригодной для безопасного использования и допускается к работе. Об этом заносится запись в журнал автоматики безопасности водогрейного котла.

Регулировка мощности газового котла

В этом случае стоит задача снизить или увеличить показатель. Непрямой способ регулировки подразумевает уменьшение подачи через краны: который стоит после подводки к котлу и тот, что на опуске. Диапазон регулирования уменьшится, поэтому лучше предпочесть прямые методы.

Чтобы увеличить мощность, выберите вариант:

  1. Настройте горелку на желаемый показатель — актуально для модулирующих агрегатов.
  2. Купите более производительную горелку.
  3. Замените форсунки на большие по сечению. Помните, с ростом теплоотдачи у котла вырастет потребление газа, риск поломки раньше срока, снизится КПД.

В идеале настройку по увеличению мощности лучше доверить специалисту по котлам. Рост мощности по указанным вариантам достигает 15 %. Если этого недостаточно, используйте дополнительные устройства для обогрева комнат. Не забывайте очищать котел, чтобы сохранять уровень мощности.

Иногда приходится уменьшать мощность. Сначала ее регулируют через меню: параметрами температуры теплообменника и времени антициклирования. Затем настраивают циркуляционный насос. При потребности меняют горелку на модуляционную.

Причины для изменения мощности котла:

  1. Увеличение: нужно переоборудовать прибор одновременно с наращиванием мощности, подключить бойлер косвенного нагрева, увеличилась площадь для отопления.
  2. Снижение: отказ от одной из функций (отопления или горячего водоснабжения), части функционала (обогрева отдельных комнат, теплого пола), снижение производительности котла.

При избыточном потреблении топлива стоит осмотреть вторичный теплообменник и удалить остатки солей вручную или химическим составом. На загрязнение укажет характерное бульканье при работе котла.

Расход повышается из-за низкой удельной теплоты сгорания (теплотворности) газа. Норма составляет не меньше 7 600 ккал м³. У плохо осушенного топлива теплотворность опускается почти в два раза.

Настройте также газовый клапан. Их регулируют, зависимо от строения:

  • у одностадийных есть только положения «включен» и «выключен»;
  • двухстадийные клапаны оборудуют 1 входом и 2 выходами, а открываются они на промежуточном положении;
  • трехстадийные есть у котлов, у которых два уровня мощности;
  • с помощью моделирующих клапанов мощность удается регулировать более плавно, у них много режимов пламени, помимо положений «включено» и «выключено».

Смотрите на цвет пламени. Если имеет заметную желтую часть, прикрутите вентиль на опуске, чтобы снизить подачу топлива.

Еще раз задайте рабочую температуру отопления на терморегуляторе. Принцип его действия заключается в том, что в работу включается стержень. С падением температуры элемент уменьшается и открывает подачу топлива. Рост температуры приводит к увеличению стержня, отчего газ начинает поступать в меньшем объеме.

При нехватке воздуха осмотрите заслонку, наддув и регулятор температуры. Хлопок при зажигании основной горелки появляется из-за забитых путей подачи воздуха. Уберите пыль из них и входных отверстий.

Функции регулятора

Терморегулятор для твердотопливного котла не дает содержимому водяной рубашки закипеть и спровоцировать взрыв из-за резкого повышения давления в отопительной системе

Таким образом, отсутствие устройства для автоматической регулировки нагрева теплоносителя делает эксплуатацию котельного агрегата небезопасной – от человека, отвечающего за работу котла, требуется постоянное повышенное внимание к режиму работы оборудования

У тягорегулятора есть и другие функции, помимо защиты теплоносителя от закипания

  • устройство помогает поддерживать определенную температуру нагрева воды в системе отопления в зависимости от потребности помещений в тепле (в морозы необходим нагрев до максимальных температур, в межсезонье и в периоды оттепелей степень нагрева теплоносителя снижают);
  • меняя интенсивность подачи воздуха можно увеличить время сгорания одной закладки топлива (но при этом условия горения далеки от оптимальных и КПД котла снижается).

Чтобы избежать закипания теплоносителя, вместо регулятора на твердотопливный агрегат можно установить предохранительный клапан. Он позволит в автоматическом режиме сбрасывать давление, если оно превысит установленное значение. Однако клапан рассчитан на разовые аварийные срабатывания – он выйдет из строя, если теплогенератор будет регулярно нагреваться до критических температур. Кроме того, без регулятора тяги корректировать нагрев теплоносителя придется вручную.

Конструкция автоматики

Всю внутреннюю оснащенность автоматики для газовых котлов, которая применяется при монтировании отопительной системы, можно разделить на категории, их всего две:

  • первая категория – это те приборы, которые обеспечивают безопасную и верную работу всего оборудования котла;
  • вторая категория – это те устройства, которые могут значительно повысить комфорт при пользовании котлом.

Автоматика безопасности газовых котлов состоит из следующих элементов:

  1. тот модуль, который обеспечивает контроль над пламенем. Он состоит из термопары и газового клапана, работающего, как электромагнитный, и перекрывающего подачу топлива;
  2. также там есть то устройство, которое защищает от перегрева систему и поддерживает необходимый температурный режим, такую задачу берет на себя термостат. Он самостоятельно, по необходимости, включает либо отключает котел, в те моменты, когда температура приближается к заданным пиковым отметкам;
  3. тот датчик, который контролирует тягу. Этот прибор работает на основании колебаний, зависящих от того, как изменяется положение пластины биметаллической. Она, в свою очередь, соединяется с клапаном газовым, прекращающим подачу газа на горелку;
  4. также есть клапан предохранительный, который может отвечать за сброс излишек теплоносителя (например, воздуха или воды) в контуре. Некоторые производители сразу же предусматривают элемент, помогающий сбрасывать излишки.

Устройства, которые входят в систему безопасности, поделены на следующие типы:

  • механические;
  • и работающие от источника питания.

Они работают либо под воздействием привода и контроллера, который ими управляет, либо координируются электронным способом.

Автоматика обеспечивает пользователю более комфортный функционал, который является дополнительным:

  1. автоматический поджиг горелки;
  2. модуляция интенсивности пламени;
  3. самодиагностические функции.

Но таким функционалом не ограничивается внутренняя конструкция моделей.

В некоторых конструктивных особенностях моделей есть такие дополнения, как отправка данных и обработка их электронной системой на оснащённом контроллерами и микропроцессорами оборудовании. Дальше происходит следующая ситуация: на основании полученных данных сам контроллер начинает регулировку команд, которые приводят в действие приводы системы автомата.

Механическая автоматика газового котла тоже требует детального рассмотрения.

  1. Газовый клапан полностью перекрыт, и установка отопительная находится в нерабочем состоянии.
  2. Для того чтобы запустить газовый котел механический, выжимается шайба, обеспечивающая пуск топлива и открывающая клапан.
  3. Клапан под воздействием шайбы открылся, и газ потек на запальник.
  4. Осуществляется поджиг.
  5. После этого начинается постепенный разогрев термопары.
  6. На электрический запорный магнит подается такое напряжение, которое обеспечивает его открытое положение, для того чтобы доступ топлива не перекрывался.
  7. Механический поворот шайбы регулирует нужную мощность устройства газового обогрева, и топливо в нужном объеме и с необходимым давлением подходит на саму горелку. Происходит возгорание топлива, и котельная установка начинает существовать в рабочем режиме.
  8. И после этого этот процесс контролирует термостат.

Сколько стоит автоматика котла

Стоимость варьируется от нескольких тысяч рублей, до половины стоимости котла. На цену влияет несколько факторов:

  1. Страна производитель.
  2. Тип автоматики.
  3. Комплектация.

Отечественная автоматика в полной комплектации, включающей горелочное устройство, запальник и мультиблок управления, обойдется приблизительно в 5-6 тыс. руб. За эту сумму, можно приобрести комплект АПОК – 1, Искра, Вакула и т.п.

Итальянская автоматика управления на базе микропроцессора, будет стоить, начиная от 10 тыс. руб. и выше. Стоимость мультиблока, приблизительно на 1-2 тыс. руб. выше, чем у отечественного аналога.

Сигнализация

Сигнализация — это звуковые и световые сигналы, которые выводятся на диспетчерский пульт. Причины срабатывания сигнализации в котельных установках без постоянно присутствующего обслуживающего персонала следующие:

  • какое-либо оборудование неисправно;
  • сработал быстродействуюий запорный клапан топливоснабжения;
  • уровень загазованности котельной, работающий на газе, достиг 10% от минимума воспламеняемости природного газа.

В котельных с присутствующим обслуживающим персоналом сигнализация срабатывает в таких случаях:

  • сработала защита, котёл отключился;
  • снизились давление или температура в трубопроводе с жидким топливом;
  • снизилось или повысилось давление газа;
  • снизилось или повысилось давление воды в обратном трубопроводе;
  • снизилось давление воды в питательных магистралях;
  • повысился или понизился уровень воды в любых баках, в том числе деаэраторах, конденсатных, питательных и т. д.;
  • повысилась температура жидких присадок в резервуарах;
  • повысился или понизился уровень жидкого топлива в резервуарах;
  • сломались какие-либо установки, подающие в котлы жидкое топливо;
  • повысилась температура подшипников электродвигателей;
  • наблюдается разрежение в деаэраторе;
  • снизилась величина рН в обрабатываемой воде.

Коммуникационные протоколы

Автоматизация котельных установок на базе микроконтроллеров сводит к минимуму использование в функциональной схеме релейных коммутаций и контрольных электролиний. Для связи верхнего и нижнего уровней АСУ, передачи информации между датчиками и контроллерами, для трансляции команд на исполнительные устройства используют промышленную сеть с определенным интерфейсом и протоколом передачи данных. Наибольшее распространение получили стандарты Modbus и Profibus. Они совместимы с основной массой оборудования, используемого для автоматизации объектов теплоснабжения. Отличаются высокими показателями достоверности передачи информации, простыми и понятными принципами функционирования.

Можно ли отключить

При постоянном отключении у многих может появиться мысль о полном его демонтаже, закоротив клеммы вместо датчика. Но делать это проивопоказано ни при каких условиях. Если прибор отключается, то этого говорит в первую очередь о неудовлетворительных тяговых показателях.

Нестабильное движение уходящих газов в котле приводит к разворотам тяги, что приводит к попаданию вредных газов в помещение и начинает чувствоваться запах гари. Отключение может спровоцировать и обратная тяга: появляется воздушная пробка в дымоходной трубе, и газы идут обратно.

Это отчасти происходит и из-за плохой теплоизоляции трубы. Безусловно, использование датчика предусматривает его отключение, но нужно понимать опасность этого и отсутствие защиты при аварии. Поэтому отопительное оборудование нельзя использовать без таких датчиков.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
