Аксонометрическая схема отопления

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Двухтрубная система отопления может быть следующих типов:

  • горизонтальная и вертикальная;
  • прямоточная — теплоноситель течет в одном направлении по обеим трубам;
  • тупиковая — горячая и остывшая вода движется в разных направлениях;
  • с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Особенности чертежей

При оформлении аксонометрической схемы обратите внимание на такие моменты:

  1. Сантехнические и другие приборы, подсоединяемые к стоякам и распределительной сети, отражают лишь тогда, когда в приложенной документации необходимых схем нет.
  2. Нулевая отметка (уровень первого этажа) показывают на стояках, проводя тонкую горизонтальную линию. В случае детализации проекта каждый из узлов чертежа рассматривают отдельно, отражая его в увеличенном масштабе.
  3. При необходимости на эскизы схем и чертежей водопроводных сетей и канализации вносят условные обозначения запорно-регулирующей арматуры, поливочных кранов и других элементов систем.

Планы и разрезы систем отопления и вентиляции

Для того чтобы более детально отобразить все системы отопления и вентиляции составляют чертежи планов и разрезов, которые в большинстве случаев совмещаются с планами и разрезами систем вентиляции и кондиционирования воздуха. При этом планы таких систем лучше всего изображать в виде проходящего непосредственно под перекрытием здания горизонтального разреза. На практике такие разрезы обычно выполняются тогда, когда по плану недостаточно понятно, каким именно образом следует выполнять работы по монтажу систем отопления, вентиляции и кондиционирования.

На изображении ниже, расположена часть, плана производственного здания в которой спроектирована сеть отопления помещения с вентиляционной камерой находящейся между координационными осями . В данной отопительной системе сплошной основной линией обозначены радиаторы, трубопроводы, стояки, а также системы подогрева поступающего в вентиляционные установки воздуха. Ввиду того, что диаметр воздуховодов составляет более миллиметров, то для их вычерчивания используются две линии.

Чертеж части плана производственного здания
с сетями отопления и вентиляции

Установки, которые предназначены для приточной вентиляции с подогревом воздуха обозначаются при помощи марок и . Для их обозначения в вентиляционной камере использованы упрощенные изображения. Более подробные изображения этих установок находятся на чертежах и , на которые указывают номера листов под выносными полками и . В разветвленную сеть воздуховодов подогретый и отфильтрованный, чистый воздух нагнетается с помощью вентиляторов. В помещениях он распределяется сверху вниз через специальные зонты. К ним он поступает по имеющим диаметр миллиметров четырем вертикальным воздуховодам, следующим от вентиляционной установки . Что касается вентиляционной установки , то от нее воздух выводится наружу через расположенный под полом специальный канал.

Как уже было сказано выше, разрезы рекомендуется выполнять только по тем частям зданий, где точное устройство систем отопления, вентиляции и кондиционирования воздуха плохо читается по плану. На разрезе указаны диаметры воздуховодов, изображена их конфигурация, проставлены отметки осей трубопроводов. Система расположенных в вентиляционной камере трубопроводов частично представлена сплошными основными линиями, имеющими буквенно-цифровое обозначение и . Трубопроводы предназначены для того, чтобы по ним подводить тепло к вентиляционным установкам и от помещенных вдоль стены здания по оси Б отопительных агрегатов и . Трубопровод, имеющий буквенно-цифровое обозначение предназначен для того, чтобы по нему отводить конденсат (то есть охлажденную воду).

Разрез производственного здания

К оборудованию цеха также относится и вытяжная вентиляция. Трубы и , показанные на чертежах, представляют собой элементы естественной вентиляции, которые выводятся наружу через специальные отверстия в перекрытии. Образующиеся в цехе в процессе производства вредные пары удаляются через них из помещения благодаря естественной тяге.

На приведенном плане и разрезе системы вентиляции и отопления здания обозначены:

• Отметки пола вентиляционной камеры ( );

• Координационные оси

• Расстояния между координационными осями

• Оси низа и горизонтальных участков воздуховодов

• Привязки осей низа и горизонтальных частей воздуховодов к координационным осям

• Количество секций радиаторов

• Обозначения стояков отопления

Привязки отопительно-вентиляционных установок и технологического оборудования к координационным осям.

Балансировка

Отопительная система для частного дома с принудительной циркуляцией нуждается в балансировке: все контуры должны быть уравновешены по расходу воды. Чтобы иметь возможность провести регулировку, каждая ветка подключается к магистрали с использованием балансировочного вентиля. Кроме того, на подводке к каждому прибору отопления монтируют термостатический клапан или регулировочный кран.

Радиаторный прямой нижний вентиль

Для балансировки требуется иметь, как минимум, манометр на соответствующем вентиле, чтобы контролировать перепад давления. В идеале регулировка системы выполняется при помощи специальных приборов.

Если нет оборудования, регулировать двухтрубное отопление придется на ощупь. Для этого после гидравлических испытаний контуры полностью заполняют и стравливают из системы воздух. Затем включают котел и следят за тем, как прогреваются батареи. Радиаторы или контуры, которые располагаются ближе к котлу, регулируют так, чтобы больше тепла уходило в дальние ответвления системы. Это способствует экономии топлива и эффективному обогреву дома.

Построение аксонометрических схем

В данной статье мы расскажем, как правильно и быстро строится аксонометрическая схема канализации. В первую очередь открываем какую-нибудь программу, предназначенную для черчения.Перед тем, как будет построена аксонометрия, необходимо, чтобы имелся план здания, квартиры или какой-либо комнаты с канализационными сетями.


Чертится все довольно просто и банально, все трубы, которые имеются на плане необходимо перенести на свой чертеж, однако все должно быть под углом 45 градусов. Не распространяется это правило лишь для горизонтальных участков, аксонометрия такой линии остается в таком же положении. Наиболее быстрым вариантом построения является копирование всего чертежа, после этого производиться вставка, а после чего выбирается команда повернуть. После выбора этой функции нужно задать ей значение, оно будет равняться 45 градусов, в программе просто пишется число. После этого в тех местах на плане, где стоят стояки, они показываются в виде точки, нужно провести вертикальную линию, на все этажи, которые имеются в здании. Для лучшего восприятия рекомендуется показывать этажность здания, а именно показать на чертеже плиты перекрытия, на каждом этаже, не стоит их делать длинными, стоит пользоваться разрывом. Аксонометрическая схема канализации обязательно должна содержать в себе все приборы, которые имеются. Например, писсуар, унитаз, раковины, трапы и другие различные сантехнические приборы.

Когда нужна аксонометрия

На какой стадии проектирования мы должны подготавливать аксонометрический чертеж? И должны ли вообще…

По нормам, схемы сложных участков трубопроводной магистрали, систем ПТ, насосных станций, помещений с управляющими приборами и оборудованием создают во фронтальной аксонометрической проекции.

При этом ориентируются на ГОСТ 2.317-2011 без учета масштаба объекта.

Поэтому за аксонометрический чертеж надо браться, реализуя проект на основной стадии – «Р».

Понятно, что здесь учитывается план каждого этажа для удобства прокладки коммуникаций.

Дальше.

В СССР существовал национальный стандарт ОСТ 25 1241-86.

Сейчас он, конечно, не действует (на смену ему пришел другой документ – ГОСТ 12.2.047-86).

Но основных правил проектирования придерживаться никто не запрещает.

Как выбрать насос

Идеальный случай – когда насос встроен в котел. Но если у вас будет установлен твердотопливный котел, то из-за перегрева насоса и резины в нем это невозможно.

Если котел требует установки отдельного насоса, то придется подбирать его параметры.

Производительность насоса рассчитывается по формуле:

Q – производительность насоса,

N – мощность котла (КВт),

t2 – максимальная температура теплоносителя на выходе из котла, берут максимальные показатели (90° С),

t1 – температура теплоносителя на входе котла берут в среднем (70° С).

Высота подачи циркуляционного насоса рассчитывается по формуле (рассчитывается для всех участков одинаковых диаметров труб и суммируется):

P потери давления в системе отопления, Па,

R потери на трение теплоносителя, Па/м,

I длина трубопровода одинакового диаметра, м,

Z – падение давления в местных сопротивлениях, Па.

Так рассчитывают специалисты. Расчет довольно сложен, поэтому можно применить упрошенный расчет: 10 м длины системы соответствуют 0,6 м высоты подачи насоса.

По рассчитанным данным подбирают насос. Для отопления в частных домах устанавливают агрегаты с мокрым ротором – они компактны, мало шумят. Перекачиваемая жидкость служит одновременно и смазкой для насоса.

Размещение элементов системы

Монтажная схема канализации включает в себя все элементы, начиная от сантехники, выпускных отверстий промышленного оборудования или приемных лотков ливневых комплексов, заканчивая точкой соединения с наружным коллектором. Иногда используется упрощенный вариант, когда наружные или внутренние участки исключаются из чертежа. Это делается для большей детализации конкретных участков сети. Для каждого типа водоотведения требуется собственный чертеж и расчет, поэтому следует рассмотреть их особо.

Внутренняя часть

Внутренняя часть — это совокупность трубопроводов, расположенная внутри контура зданий или сооружений. Ее границами являются сливные гарнитуры сантехники и участок выпуска из здания. Для уменьшения плотности проекта внутреннего участка, аксонометрическая схема бытовой канализации здания выполняется только до первого смотрового колодца. Основные элементы:

  • стояк вместе с фановой трубой;
  • горизонтальный участок трубы в техническом подполье или подвале;
  • выпуск из здания;
  • трубопровод до первого смотрового колодца;
  • поэтажная горизонтальная разводка.

Это типичный состав линии водоотведения К1 (бытовой). Она используется для обвязки жилых квартир или офисных помещений. При изготовлении схемы промышленной внутренней сети (К3) конфигурация трубопроводов меняется в соответствии с расположением оборудования. Общая конструкция остается прежней — выпускные отверстия направляют стоки в горизонтальную разводку, откуда по стояку они движутся в подвальную (цокольную) трубу к участку выпуска из здания. Если проектируется внутренняя канализация, аксонометрия необходима. Любой чертеж здания, выполненный во фронтальной или боковой плоскости, не сможет дать достаточной информации о строении канализационной системы. Нужен пространственный рисунок, дающий наглядное представление о конфигурации внутренней обвязки здания.

Наружная канализация

Наружный участок комплекса составляет представлен трубопроводами, колодцами и фитингами от выпуска из здания до очистных сооружения (или автономной станции). Как правило, это сеть подземных трубопроводов, расположенных на определенной глубине. Основные элементы этой сети — трубы и смотровые колодцы. Поэтому, когда делается проект по наружной канализации, аксонометрия с колодцами обычно не выполняется. Вместо нее выполняют продольный профиль линии водоотведения, дающий полное представление о конфигурации и прочих параметрах сети. Разница между аксонометрией и продольным профилем состоит в виде проекции — если первая дает представление о пространственной структуре сети, то второй является лишь графиком. Однако, учитывая сравнительно малый перепад высот, обусловленный рельефом местности, продольного профиля вполне хватает для полной информации о составе наружной сети водоотведения.

Если проектируется разветвленная сеть наружного водоотведения, включающая много внутридворовых или внутриквартальных линий, правильнее выполнить аксономерическую проекцию. В этом случае появится возможность рассмотреть направление всех ответвлений вместе с уровнем их размещения в грунте.

Ливневая система

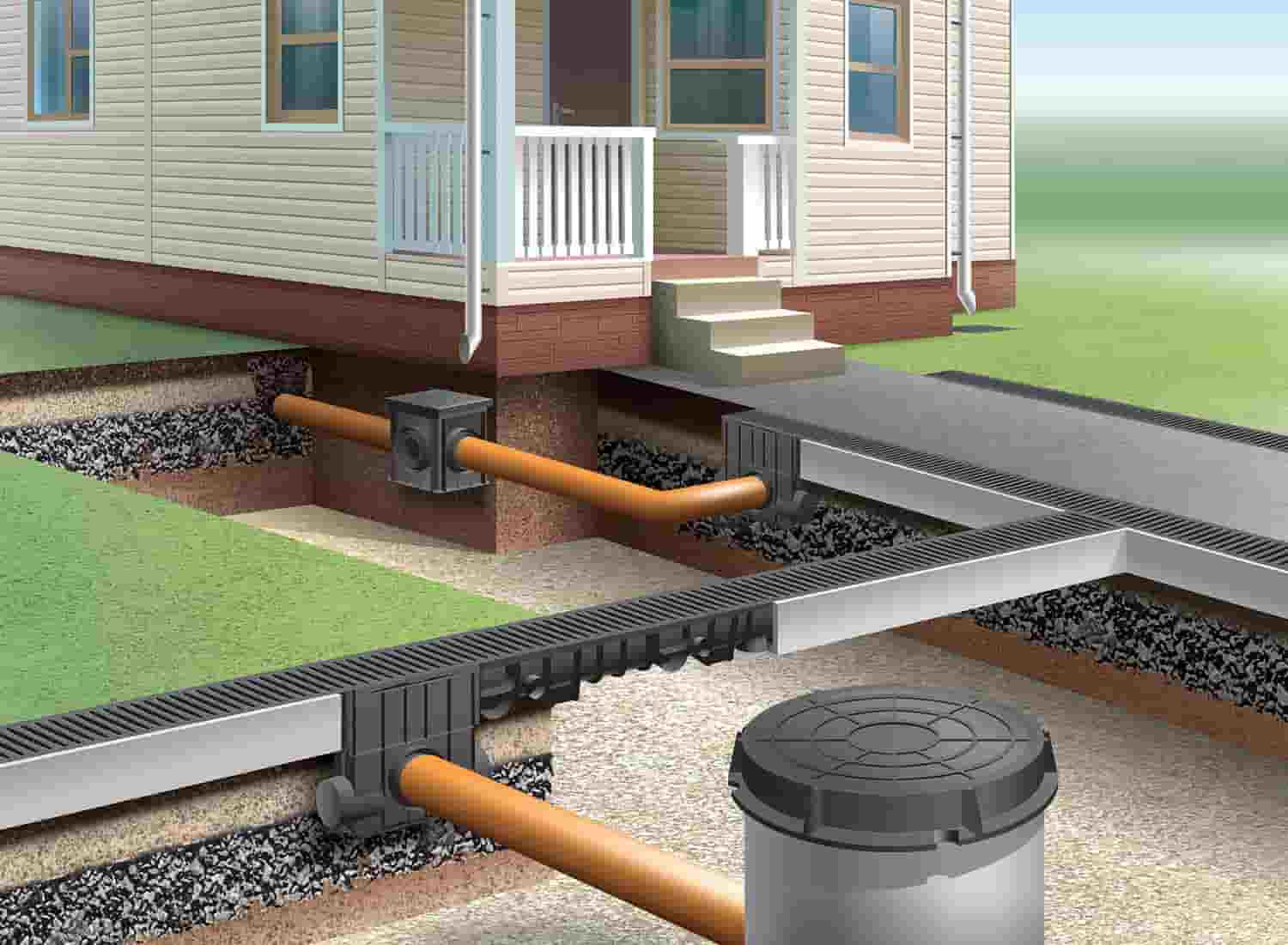

Аксонометрия ливневой канализации отображает всю системы сбора сточных вод, включая приемные лотки водостоков кровли, желоба по периметру отмостки и на территории участка. Кроме этого, отображают открытые или подземные каналы для подачи дождевой воды к ливневому коллектору. Отмечают все элементы ливневой сети, расположенные на участке:

  • точки установки смотровых и приемных колодцев;
  • песколовки и фильтровальные устройства;
  • дренажные трубы, расположенные на территории и в траншее фундамента.

Отображение дренажа не является обязательным условием. Однако, если производится сброс почвенных вод в ливневую структуру, это влияет на пропускную способность, увеличивает объемы стоков и создает дополнительную нагрузку на систему. Поэтому, дренажные трубы должны быть показаны на аксонометрической проекции дождевой линии.

Схемы систем отопления

Отопление частного дома » Монтаж отопления »

Как сделать отопление частного дома из полипропилена своими руками

Отопление частного дома из полипропилена может сделать своими руками любой мужчина, если знаком с работой слесарных инструментов. Наличие точной схемы расположения элементов отопительной системы упростит его задачу.

Что лучше — однотрубная или двухтрубная система отопления?

Отвечая на вопрос, что лучше — однотрубная или двухтрубная система отопления, важно детально изучить принцип работы каждой обвязки, преимущества и недостатки каждого варианта. Что такое подпитка системы отопления, и какой клапан выбрать?. Что такое подпитка системы отопления, и какой клапан выбрать?

Что такое подпитка системы отопления, и какой клапан выбрать?

Автоматическая подпитка системы отопления позволяет избавиться от необходимости контроля над некоторыми параметрами работы системы и передоверить ей расчет объема теплоносителя.

Чем примечательна система отопления с принудительной циркуляцией закрытого типа

Почему система отопления с принудительной циркуляцией закрытого типа считается самой эффективной? Все дело в циркуляционном насосе, который врезается в трубную разводку. Он обеспечивает равномерное распределение теплоносителя по радиаторам отопления.

По каким причинам падает давление в системе отопления частного дома?

Причин, по которым падает давление в системе отопления частного дома, достаточно много. При этом основная задача — определить их, в чем вам поможет специалист.

Что собой представляет однотрубная система отопления двухэтажного дома: схема и особенности

Однотрубная система отопления двухэтажного дома и схема подключения радиаторов возможна при создании как естественной, так и принудительной циркуляции теплоносителя.

Экономичная и эффективная однотрубная система отопления Ленинградка — особенности монтажа

Организовать простое и одновременно экономичное отопление частного дома позволяет однотрубная система отопления ленинградка. Принцип ее действия прост — при помощи отопительного котла, труб, радиаторов и расширительного бачка собирается замкнутая система, по которой циркулирует теплоноситель и отапливает частный дом.

Какой должна быть схема подключения батарей отопления в частном доме

Какая схема подключения батарей отопления в частном доме лучше? Этот вопрос сегодня часто звучит на строительных форумах. Частное строительство на подъеме, поэтому застройщики еще на стадии проектирования стараются решить проблемы, связанные с отоплением дома.

Чем отличается схема обвязки двухконтурного газового котла?

Схема обвязки двухконтурного газового котла не требует какого-то особого подхода

Здесь важно понять, как работает сам котел. Конечно, разобраться в его конструкции все равно придется. Но если вы все поняли, то своими руками обвязать его не будет проблемой

Но если вы все поняли, то своими руками обвязать его не будет проблемой.

Вертикальная и горизонтальная разводка системы отопления

Горизонтальная разводка системы отопления в виде коллекторной лучевой схемы на сегодня является самой востребованной по эффективности, а также техническим и экономическим показателям.

Как отразить элементы конструкций в электронном варианте

Наиболее быстро можно построить чертеж посредством клонирования всей схемы. Чтобы это сделать, выбирают команду «Вставка», после чего интегрированное изображение переворачивают. Чтобы функция выполнилась, ей задают значение, равное 45 градусам (в программе пишется число).

Подготовив основу в электронном варианте там, где на плане отмечены стояки, ставят условные обозначения в виде точек. Для отражения всех этажей в здании проводят вертикальную линию. С целью лучшего восприятия на схеме отражают панели перекрытия.

Важно! Не делайте плиты слишком длинными. Пользуйтесь разрывом

Особенность аксонометрической схемы канализации – отражение всех элементов санитарных устройств: писсуаров, унитазов, раковин, трапов и других приборов для проведения гигиенических процедур.

Сообщения 13

#1 Тема от ivan 6 января 2003г. 13:43:06

  • ivan
  • Восстановленный участник
  • На форуме с 6 января 2003г.
  • Сообщений: 2
  • Спасибо: 0

Тема: надо начертить аксонометрию разводки труб.

подскажите, если кто знает. мне надо сделать аксонометрию разводки газовых труб. как это лучше сделать. наверняка существуют какиенть специальные для этого проги на основе акада. или еще какиенть способы. thanx.

#2 Ответ от прохожий 8 января 2003г. 16:23:12

  • прохожий
  • Восстановленный участник
  • На форуме с 17 января 2002г.
  • Сообщений: 108
  • Спасибо: 0

Re: надо начертить аксонометрию разводки труб.

аксонометрию с диметрией не путаете, случаем?

#3 Ответ от ivan 9 января 2003г. 12:53:23

  • ivan
  • Восстановленный участник
  • На форуме с 6 января 2003г.
  • Сообщений: 2
  • Спасибо: 0

Re: надо начертить аксонометрию разводки труб.

возможно. но от этого разве меняется процесс построения.

#4 Ответ от прохожий 9 января 2003г. 18:43:03

  • прохожий
  • Восстановленный участник
  • На форуме с 17 января 2002г.
  • Сообщений: 108
  • Спасибо: 0

Re: надо начертить аксонометрию разводки труб.

процесс — нет. результат — да. буржуйская аксонометрия (софт-то не эсесесерный) никогда не будет подписана ГорГазом, ГорТехНадзором и пр. инстанциями. потому садитесь и рисуйте на экране, ака на ватмане.

#5 Ответ от Lee 24 января 2003г. 16:28:05

  • Lee
  • Восстановленный участник
  • На форуме с 17 июня 2002г.
  • Сообщений: 103
  • Спасибо: 0

Re: надо начертить аксонометрию разводки труб.

У нас на проги денег нет, рисую врукопашную следующим образом (чертежи 2D): 1. блокирую все слои в которых прорисованы стены, оси зданий, сантехника и т.д. — все, кроме слоя в котором прорисован требуемый трубопровод (газопровод). 2. копирую план газопровода на свободное место. 3. поворачиваю соответствующие участки на 45 (или -45) градусов и , перемещением, совмещаю разорвавшийся газопровод. 4 опуски/подъёмы прорисовываю отдель. Если есть, например, вид «прокладка газопровода по фасаду здания» — так же копированием можно подставить в аксонометрическую схему готовый участок с опусками/подъёмами. Само собой разумеется, что всё это в пространстве модели в масштабе 1:1. Готовый чертёж — в простарнстве листа в любом требуемом масштабе (хотя в принципе можно всё сделать и в модели, но с пространством листа — удобнее)

Аксонометрия водопровода, отопления, канализации

Согласно ГОСТ 2.317-2011 все аксонометрические схемы, относящиеся к санитарным системам водоснабжения, канализации, отопления, строятся в фронтальной (косой) диметрической изометрии с левой системой координат.

Следовательно, размеры по оси z будут без искажений, а по оси y – наполовину.

Вы спросите, какое отношение эта конструкция имеет к трубам и сантехнике? А теперь представьте, что плоскости по аксонометрическим осям – это стены вашего дома или квартиры. Трубы водопровода, водопровода, канализации и отопления проходят вдоль стен вертикально или горизонтально. Это означает, что мы можем рисовать пути труб в аксонометрии, не показывая самих стен.

Это даст очень четкие чертежи того, как и где установить водопроводную проводку. Кроме того, на изометрическую схему в условных обозначениях нанесена сантехника, нанесены диаметры труб, даны пояснения, составлены таблицы по материалам и оборудованию для схем. В результате у вас в руках подробное руководство по установке сантехники в доме (квартире), практически исключающее ошибки монтажа.

На что обратить внимание при построении эскиза

Перед тем, как отразить аксонометрическую схему отопления помещения в бумажном или электронном виде, выполняется ряд расчетов. Сама схема составлена ​​на основе собранных данных:

  • значения тепловой нагрузки для помещений здания;
  • тип отопительных приборов, их количество в каждой из комнат;
  • основные решения по всей инженерной сети: использование стояков, расчет ответвлений и водопроводных цепей, порядок подключения элементов системы отопления;
  • характеристики участков трубопроводов: диаметры и длины отрезков труб, арматура, терморегуляторы, гидрорегуляторы.

После получения соответствующих расчетов их показатели заносятся в схему. Аксонометрическая схема системы отопления обязательно содержит технические характеристики каждого из узлов сети (используемых котлов и насосов), длину и диаметр труб, расход тепла и информацию о других тепловых свойствах отопительных приборов, таких как как радиаторы, конвекторы, регистры.

Приступая к работе над аксонометрическим чертежом, в первую очередь определяют главное кольцо движения теплоносителя – путь к наиболее удаленному от котла элементу и наоборот.

Подводя итог изученному, скажем, что аксонометрия выполняется в обязательном порядке, вне зависимости от типа системы связи для конструкций любого типа назначения. Имея перед глазами графический дизайн, установщики быстро определяют, сколько работы необходимо выполнить и как выглядит сеть.

Если специалист разбирается в изометрической схеме отопления и сам чертеж выполнен правильно без ошибок, то при выполнении проекта можно исключить возникновение каких-либо сложностей, связанных с монтажом элементов системы отопления, трубопроводов и другой техники сети.

Для того, чтобы проектирование и после монтажа водопровода было успешным, необходимо правильно визуализировать само здание и ответвления коммуникаций в нем на листе или в электронном виде. В этом случае графическая составляющая проекта включает:

  • генеральный план здания;
  • ситуационная схема;
  • фасад;
  • планы каждого из этажей;
  • план крыши;
  • аксонометрические схемы: вентиляция, отопление, водоснабжение;
  • порезы и другие понятия.

Помните, что при работе с правильно спроектированной аксонометрией проблем с устройством инженерных сетей не возникает в 99,9% случаев. Поэтому этот этап так важен при проектировании будущего дома или небоскреба.

Схемы отопления для частных домов разные. Например, один-два контура, с естественной или принудительной циркуляцией теплоносителя, но при произнесении словосочетания «аксонометрическая схема системы отопления» многие задаются вопросом, что это за схема. Чтобы знать, что такое аксонометрическая схема обогрева, необходимо представить себе, что такое аксонометрия в принципе. Пример аксонометрической схемы обогрева

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

  • котел и насос;
  • автовоздушник, термостатические и предохранительные клапаны, вентили;
  • батареи и расширительный бак;
  • фильтры, регулирующие устройства, датчики температуры и давления;
  • можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

  • требуется больше материалов, чем для однотрубной магистрали;
  • небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Правила и нормы составления аксонометрической схемы

Вся исполнительная техдокументация, в том числе чертежная документация, производится по установленному алгоритму, с использованием условных обозначений и порядка оформления. В наибольшей степени легко начертить изометрию систем отопления с применением архитектурной программы Автокад. Для этого устанавливается подходящая плоскость и с помощью стандартных инструментов рисования AutoCAD выполняются нужные построения. Преимущество данного способа выполнения схем   в том, что все нормы и правила в компьютерную программу уже заложены.

Для тех, кто не пользуется цифровым методом построения графики, аксонометрия отопления выполняется в соответствии с требованиями СНиПов и ГОСТов, по которым определяют такие важные параметры, как тепловая мощность системы отопления, расчетные расходы теплоносителя и минимально допустимые размеры труб.

Аксонометрическая схема системы отопления производится в 2-х вариантах: эскиз и полнофункциональный чертеж. К первому предъявляют незначительные требования, поскольку он не относится к официальному документу. Общий чертеж аксонометрии производится по всем правилам  госстандартов:

  1. Выбор угла зрения — первостепенная цель конструктора. Для того чтобы достичь нужного результата применяется поэтажный план объекта. Он располагается таким образом, чтобы нижняя часть объекта была приближена к исполнителю, левую руку направляют на 1-ю ось объекта, а правую на последнюю. Левый угол фасад, наиболее близкий к проектировщику — это начальная точка для аксонометрии.
  2. Установление ориентации линий отопления. Отопительные трубы, проходящие параллельно близкой либо отдаленной стены дома прорисовываются  горизонтальными, параллельно к стенкам. Отводящие линии, проходящие перпендикулярно к стенке, наносятся под углом 45 градусов к горизонту. Вертикальные линии прорисовываются соответственно из реальному положению.
  3. Выбор масштаба. АСО, не считая эскиза, производится в конкретном масштабе. В границах чертежа он не изменяется. В том случае, когда аксонометрия в масштабе не умещается на одном чертежном листе, то разрешаются выполнение разрывов с применением пунктирной линии.

Алгоритм установки

Монтаж двухтрубной системы отопления, независимо от ее характеристик, требует использования следующих инструментов, приспособлений, материалов и оборудования:

  • рулетка, карандаш/маркер, строительный уровень, отвес;
  • электродрель;
  • шуруповерт;
  • инструмент для монтажа трубопровода (в зависимости от выбранного вида труб);
  • разводной и газовый ключи;
  • трубы (на выбор: металлопластиковые, стальные, медные, из полипропилена);
  • приборы отопления;
  • воздухоотводчики (ручные для каждой из батарей, автоматические для всего контура);
  • расширительный бак;
  • элементы обвязки котла;
  • сливной кран и обратный клапан для подпитки системы и т.д.

Чтобы упростить монтаж выполняется аксонометрия системы отопления — создаются особые чертежи для отопительного контура на каждом этаже дома. Аксонометрическая схема системы отопления подразумевает расположение каждого элемента на чертеже по трем осям координат, ни одна из которых не является параллельной картинной плоскости. Аксонометрическая схема отопления позволяет наглядно увидеть взаиморасположение всех элементов в пространстве. Пример, как выглядит аксонометрия отопления можно увидеть на рисунке:

Аксонометрическая схема

Система отопления с принудительной циркуляцией монтируется в следующей последовательности:

  • Установка отопительного агрегата в специально оборудованном месте (отдельном помещении) с отделкой из негорючего материала.
  • Монтаж обвязки котла, циркуляционного насоса, подключение распределительного коллектора, если предусмотрено несколько отопительных контуров.
  • Установка приборов отопления (крепление на кронштейны к стене или на подставках к полу). Между нижним краем батареи и полом, а также между верхним краем батареи и подоконником должен оставаться промежуток не менее 10 см для циркуляции воздуха.
  • Прокладка трубопровода, подключение труб подачи и обратки к радиаторам, установка запорной и регулирующей арматуры, кранов Маевского и термодатчиков.
  • Заполнение системы и опрессовка. После проверки контура на герметичность из радиаторов стравливается воздух. Затем производится балансировка системы.

Понятие аксонометрии

Простыми словами, это двух-или трехмерная проекция, позволяющая максимально тщательно прорисовать все нюансы отопительной системы. Проект осуществляется не только в плоскости для того, чтобы показать малейшие уклоны и детали.

Аксонометрическая схема системы отопления получается посредством параллельного проецирования в заданной плоскости аксонометрических проекций. Одновременно с этим используется система прямоугольных координат ОХYZ, к которым она окажется отнесена.


Программа для создания 3D проекцийИсточник cadcamengineering.net

Варианты проекций

Это стандартизированное понятие, контроль за которым возложен на нормативную документацию, утверждённую на федеральном уровне. Чертёжная проекция может быть одной из следующих:

  • С направлением, перпендикулярным основной плоскости (диметрической, изометрической).
  • С направлением, не перпендикулярным основной плоскости. Здесь деление осуществляется на 3 вида: фронтальную изометрическую; фронтальную диметрическую; горизонтальную изометрическую.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
