Котельная в частном доме в отдельном помещении

Отдельное помещение требуется тогда, когда мощность котла больше 60 кВт, но не превышает 200 кВт, при этом данное помещение должно быть оборудовано огнеупорной перегородкой с уровнем огнестойкости порядка 45 минут. Под подобные характеристики попадает кирпич, шлакоблок и легкий бетон, не говоря уже о тяжелом бетоне.


Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Следует напомнить, какие требования предъявляются к таким помещениям:

  • Объем помещения не меньше 15 кубов.
  • Высота потолков не меньше 2.5 метра при мощности до 30 кВт и от 2.2 метра при меньшей мощности котла.
  • Наличие окна с фрамугой, а также площади остекления не меньше 0.03 м. квадратных на один куб. метр объема.
  • Вентиляция должна в течение часа троекратно осуществлять обмен воздуха.

В том случае, если котельная размещается на цокольном этаже или в подвале, требования более жесткие, и на каждый один киловатт мощности придется прибавить по 0.2 куба с учетом обязательных 15 кубов. Стены также должны быть выполнены из материалов, которые не пропускают газ и пар. Если планируется установка оборудования мощностью от 150 до 350 кВт, то придется обеспечить котельную отдельным выходом на улицу. Допустимо, чтобы выход был связан с коридором, который ведет на улицу.

Как правило, помещения для обустройства котельной в жилом доме выбираются с ориентировкой на удобство обслуживания, поэтому они значительно превышают все требования.

Пристроенные котельные помещения: требования

К таким помещениям применяются предыдущие требования, плюс несколько новых.


Пристройка делается из негорючего строительного материала

Итак:

  1. Пристраивается помещение на сплошном участке стены с таким расчетом, чтобы дистанция до ближайших окон и дверей составляла не меньше 1 метра.
  2. Для строительства используется негорючий материал, в виде кирпича, шлакоблока или бетона.
  3. Стены пристройки не связываются со стенами жилого дома. Другими словами, придется пристройку обеспечить отдельным фундаментом, а также четырьмя стенами.

На какой нюанс необходимо еще обратить внимание. Если котельная пристраивается к уже построенному дому, а подходящего помещения нет и при этом высота потолков не позволяет устанавливать котельное оборудование, то организация поможет решить данную проблему, потребовав увеличения площади остекления

Если дом только строится, то придется выдержать все нормы, иначе проект не будет согласован ни в коем случае. К пристроенным котельным требования предельно жесткие, поэтому придется выдерживать все характеристики.

Требования газовщиков к котельной в частном деревянном доме и иным постройкам при проектировании

Теперь сформируем список того, что в обязательном порядке потребуют при проверке. Сразу поясним, что если бойлерная уже действующая и активно эксплуатируется, а ошибки были выявлены во время проверки, это грозит серьезным штрафом. Кроме того, создается серьезная опасность для жизнедеятельности жильцов и нарушается пожарная безопасность.

Итак, на этапе создания проекта необходимо обратить внимание на следующие аспекты:

  • Размеры зоны. Указанные требования действуют для любого типа построек: дерево, кирпич, шлакоблок (всегда 15 М3). Меньше не допускается, а вот увеличение возможно. Причем если котел будет особо крупный, больше стандартного или Вы планируете разместить сразу два устройства, то комната должна быть соответствующей величины;

  • Максимальный предел количественного фактора оборудования. Это относится именно к бойлеру. Не больше двух одновременно, иначе понадобится вторая пристройка;

  • Наличие проходов. Один на улицу, один в помещение. Объединить их в виде какого-то открытого коридора нельзя. Если есть отдельная котельная в частном доме, требования всегда четко одинаковые – вход и выход;

  • Двери не должны блокировать друг друга, а также обязаны открываться наружу;

  • Огнеупорное покрытие при отделке поверхности (особенно стен). Не допускается использование горючих материалов. То есть, обычными бумажными обоями оклеить явно не получится. Как и закрыть всю поверхность необработанной вагонкой;

  • Функционирующий счетчик. Прибор должен всегда демонстрировать актуальную информацию;

  • Возможность наладки. А значит, доступ ко всем частям устройства в любой момент времени. Захламлять пространство запрещено, если с какой-то стороны к аппарату нельзя подойти – это нарушение;

  • Наличие окон, которые имеют механизм для простого открывания. А также форточку, которую желательно держать открытой;

  • Дымоход, если он требуется по эксплуатационным нормам. А также корректно сконструированный вывод. Не всегда позволен вывод через стену, к примеру;

  • Наличие правильно построенной вентиляции. В зависимости от типа бойлерной понадобится естественная или принудительная.

Главный аспект – это габариты. Ведь размер помещения для газовой котельной в частном доме, требования СНиП, минимальная площадь – это проверяется в первую очередь. Укладываемся в 15 кубов.

Часто забывают, что вес бойлера тоже имеет значение. Если он превосходит 200 кг, то уже считается слишком тяжелым для пола. Для него формируется отдельный фундамент, на котором его и положено располагать. Взвешивать его не будут, конечно, но для любой марки указаны весовые параметры, в том числе, при заполненном водой режиме во время эксплуатации. Учтите, что 200 кг – это совокупный вес, а не просто 200 литров максимальной загрузки.

Обустройство вентиляции в котельной

Вентиляция в котельной должна быть настолько эффективной, чтобы за один час смогла обеспечивать троекратный обмен воздухом. Чтобы определить производительность вентиляционного оборудования для конкретного помещения, необходимо взять объем этого помещения и умножить на три, после чего приплюсовать 30 процентный запас.

Например, если взять котельную с размерами 3.5х3.5х2.5 метра, то получится объем равный 30.625 м. кубических. Если этот результат умножить на 3, то получится объем 91.875 м. кубических. Если к этому результату прибавить 30 процентный запас, то получается объем равный 119.4375 м. кубических. Другими словами, вентиляция должна каждый час в помещении обновлять около 120 м. кубических воздуха.

Чтобы вентиляция действительно работала эффективно, необходимо в стене, ближе к полу обустроить приточную вентиляцию с наличием решетки. Вытяжную трубу можно пустить также через кровлю или через стену ближе к потолку. выход вентиляционной трубы должен располагаться на одном уровне с выходом дымовой трубы.

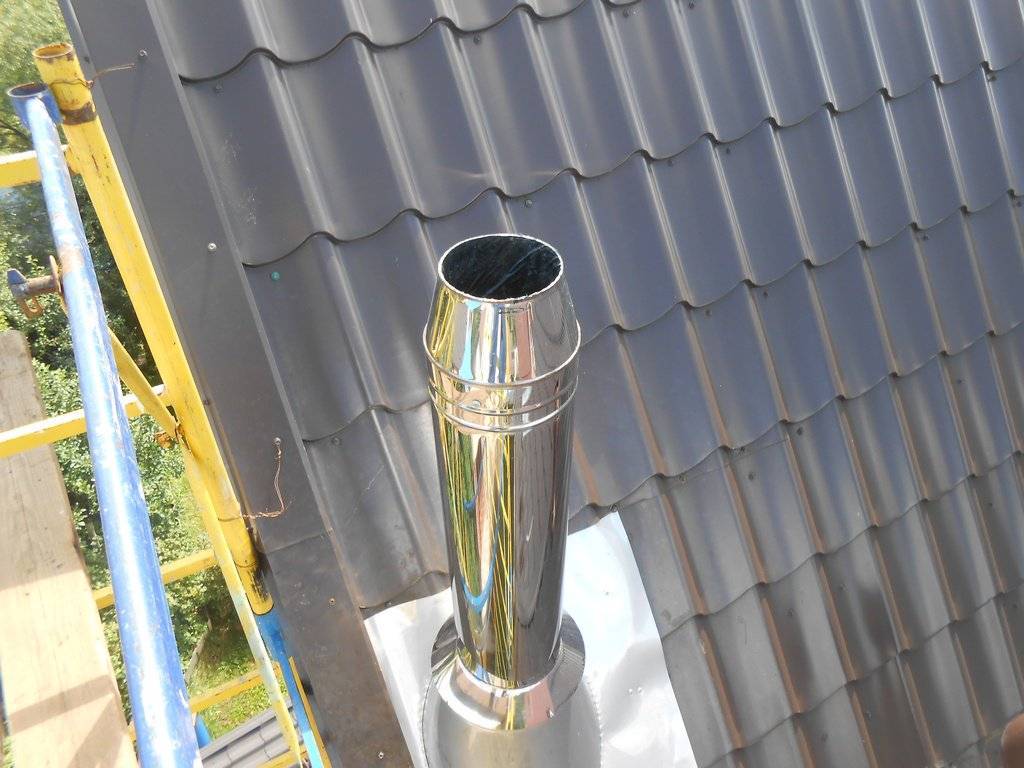

Требования к дымоходу и вентиляции котельной

Требования к дымоходу и вентиляции котельной

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

  • дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
  • в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
  • каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
  • если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
  • рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.

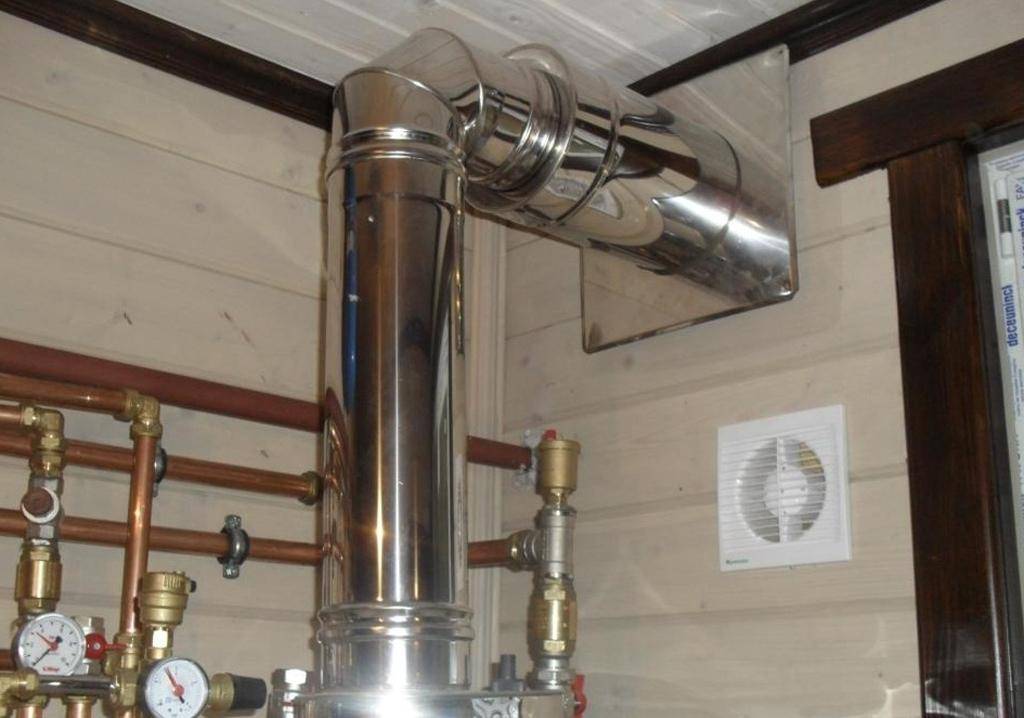

Требования к дымоходу и вентиляции котельной

Для электрического котла вентиляция особо не нужна, в остальных случаях придется внимательно изучить существующие требования:

  • вентиляция котельной может быть объединена с общей приточной вентиляцией дома;
  • необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м3, то за час в нее должно поступить 45 м3 воздуха. Он необходим для поддержания процесса горения, часть его необходима для вытяжки;
  • для организации естественной притяжной вентиляции в стене, противоположной котлу, делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при более высокой мощности. В отверстие ставят специальную вентиляционную трубу с заслонкой и сеткой;
  • если котельная – это отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери. На 1 кВт мощности котла предусматриваю 8 см2 площади вентиляционного отверстия;
  • при использовании общедомовой притяжной вентиляции размер отверстия рассчитывают, исходя из пропорции: на 1 кВт мощности котла 30 см2 отверстия;
  • принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только тогда, когда работает котел. При использовании газовых и дизельных котлов вентилятор помещают в корпус, чтобы не случилось воспламенения.

Нормы по сжиженному и природному газу

Различные модели бытовых отопительных котлов могут работать на метане и смеси пропана с бутаном. В обоих случаях требования к минимальному объему котельной для газового котла, а также иным параметрам помещения идентичны. Однако есть один нюанс в вопросе вентиляции.

Метан легче воздуха и при утечке поднимается к потолку, а пропан-бутан тяжелее и опускается к полу или в подвал/погреб

Если в котельной или кухне в планах размещать оборудование на магистральном метановом топливе, то отверстия естественной вентиляции в помещении должны располагаться под потолком. При этом отступ их от потолочного перекрытия не должен превышать 20 см.

Если газовый прибор будет работать от газгольдера или баллона, то помещение в обязательном порядке должно иметь вентиляционные отдушины на высоте 10–15 см над полом.

Естественная вентиляция должна быть устроена так, чтобы при затухании котла или иной утечке газа последний уходил на улицу. Скопление метана либо пропана в помещении – это прямой путь к взрыву и пожару.

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

  • До 30.0 кВт — 7.5 м3;
  • от 30.0 до 60.0 кВт — 13.5 м3;
  • свыше 60 кВт — 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

  • На 1-м этаже.
  • В цокольных или в подвальных помещениях.
  • На чердаке.
  • На кухне агрегаты до 35 кВт.
  • Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
  • Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

  1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
  2. Примыкание к глухой сплошной стенке объекта.
  3. Находиться на расстоянии 1 м от окна и двери.
  4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
  5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
  6. Высоту потолков более 2.2 метра.
  7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
  8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
  9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Какой площади должно быть помещение

В деревянном доме котлы устанавливают на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентирует СНиП. Обусловлены параметры мощностью оборудования.

Правила следующие:

  • При мощности до 30 кВт для обустройства агрегата на газ требуется 7,5 м². Высота комнаты около 2,5 м, поэтому при установке на кухне нужно рассчитывать кратность воздухообмена.
  • Для отопителя в 60 кВт нужно 15 м³.
  • Площадь котельной в частном доме для газового домашнего котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
  • Кубатура кочегарки для агрегата мощностью до 350 кВт составляет не менее 20 м³.

На деле площадь помещения должна быть больше. Ведь рядом с агрегатом нужно разместить обслуживающую и измерительную аппаратуру, чтобы к любым элементам и аппарату сохранялся свободный доступ.

Размер пеллетной котельной в доме

Пеллетная котельная

Если централизованная подача газа отсутствует, вместо газового котла устанавливают пеллетный. Такой вариант твердого топлива привлекает своей эффективностью и возможностью автоматизации. Пеллеты можно хранить в специальном бункере, откуда они по мере надобности подаются в котел.

Бункер и отопитель ставят в разных помещениях или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для отопления 400 м². в течение 6 месяцев. Для хранилища требуется площадь в 4 м². Габариты помещения под котел рассчитываются стандартным образом.

Расположение бункера и пеллетного котла в одном помещении запрещено. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или коридоре

Котлы разрешено устанавливать в кухне, если кубатура помещения составляет 21 м³

Если мощность аппарата не превышает 60 кВт, допускается установка в хозяйственные помещения в доме. Газовые службы разрешают монтаж, если кубатура кухни составляет 21 м³ или кухни-столовой – 36 м³.

Устанавливают здесь как напольные, так и настенные котлы. Оборудование – насосы, смесители, распределители, коллекторы, обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, никаких ограничений к установке не предъявляют.

Плюс такого расположения: дымоход нет нужды выводить на крышу. Достаточно вывести трубу на фасад.

Окно в котельной

Обязательное требование – открывающееся окно. Конструкция его строго оговаривается ГОСТ Р 56288-2014. Окно относится к категории легкосбрасываемых. Располагаться может на стене, на потолке или в приямке.

Его назначение – уберечь здание от взрыва. При аварии ударная волна выбивает окно и за счет этого не повреждаются несущие конструкции дома.

Площадь остекления рассчитывается исходя из параметров помещения:

  • при площади котельной до 9 м² ставят окно площадью не менее 0,8 м²;
  • в помещении более 9 м² площадь стекла – не рамы, рассчитывают из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается ставить однокамерный стеклопакет толщиной до 4 мм. Поликарбонат, небьющееся стекло, армированное использовать нельзя.

Требования к двери в котельной

Дверь обязательно оборудуется в котельной пристроенной. Из помещения внутри коттеджа – в цоколе, на кухне – отдельная дверь не нужна.

Исключение составляет котельная на пеллетах или на дровах. Здесь выход на улицу необходим.

Требования к двери в домашнюю котельную следующие:

  • расстояние от двери в помещение до входной двери должно составлять не более 12 м;
  • створка должна открываться наружу, чтобы облегчить выход из котельной;
  • ширина дверного полотна превышает ширину котла на 20 см;
  • створка должна соответствовать 3 типу с EI15 – стальная дверь с негорючим наполнением;
  • порог перед входом должен превышать пол в коридоре на 10 см, чтобы предотвратить затопление при протечке.

Для спуска воды устанавливают канализационный трап.

Требования к стенам в котельной

К пристроенным или отдельным модулям предъявляют и определенные строительные нормы. Стены сооружают только несущих или самонесущих материалов – кирпич, пенобетон, газоблок. Такой материал выдерживает действие открытого огня в течение 120, а то и 180 минут.

Учитывается и несущая нагрузка. Вес бойлеров и расширительных бачков довольно велик. Кирпичная стена такую нагрузку выдержит.

Требования к помещению газовой котельной

Как мы уже упоминали, газовое оборудование котельной может представлять повышенную опасность, поэтому к помещению, где оно будет установлено предъявляться особые требования. С полным перечнем требований к помещению газовой котельной можно ознакомиться на сайте Ростехнадзора обратившись к соответствующим строительным нормам и правилам – СНиП «Котельные установки» и «Газоснабжение». Далее приведем наиболее существенные требования дающие возможность оценить перспективы организации газового отопления на конкретном объекте. При выполнении проектирования или монтажных работ инженер должен руководствуется полными СНиП.

  • для размещения газового котла мощностью до 60 кВт можно не выделять отдельное помещение, допустима установка в кухне. В эту категорию попадают практически все настенные котлы и некоторые напольные. Помещение кухни должно обладать такими характеристиками: высота потолка не менее 2,5 м, объем более 15мᶟ + 0,2мᶟ на каждый кВт мощности котла. Приточно-вытяжная вентиляция должна обеспечивать трехкратный воздухообмен в помещении за час + приток объема воздуха необходимого для горения топлива. Необходимым условием является наличие форточки
  • газовая котельная мощностью до 150 кВт может располагаться в отдельном помещении на любом этаже дома или в подвале. Помещение должно быть обеспеченно естественным освещением, а его стены, общие с другими помещениями здания должны обладать минимальной огнестойкостью 0,75 ч. Минимальная высота потолка 2,5 м, а минимальный объем 15 м². Вентиляция должна обеспечивать 3х кратный воздухообмен за 1 час + воздух необходимый для процесса горения топлива
  • под котельную мощностью до 350 кВт подойдет помещение на первом или цокольном этаже или в подвале. Высота потолка должна быть не меньше 2,5 метра, в помещении должно быть естественное освещение. Огнестойкость стен, общих со смежными помещениями должна быть более 0,75 ч. Размеры помещения должны обеспечивать удобный доступ для технического обслуживания оборудования. Приточно-вытяжная вентиляция должна быть рассчитана так чтобы обеспечивать тройной воздухообмен за 1 час + подача воздуха для сгорания газа.

Если помещение газовой котельной расположено на первом или цокольном этаже, а так же в подвале оно должно иметь отдельный выход на улицу. Дверь, ведущая из помещения котельной во внутренние помещения дома должна быть противопожарной.

В ряде случаев, например для обеспечения отоплением уже возведенного частного дома, наилучшим решением может быть пристройка отдельного помещения для газовой котельной. К пристроенным помещениям предъявляться свои требования, перечислим их (мощность котла до 350 кВт):

  • расстояние по плоскости стены основного здания от пристройки до оконных или дверных проемов должно быть больше 1 метра
  • стена пристройки не должна быть конструктивно связанна со стеной основного здания
  • требования по габаритам помещения, вентиляции освещению и пр. соответствуют требованиям к помещениям встроенных котельных соответствующей мощности

Крышная газовая котельная в многоквартирном доме: плюсы и минусы.

С учетом постоянного увеличения сумм в платежных квитанциях, особенно в графе, посвященной отоплению и нагреву воды, все большее число жителей многоэтажек начинают присматриваться к возможности обзавестись автономной котельной, установив ее на крыше дома. Не секрет, что крышные газовые котельные в многоквартирных домах демонстрируют весьма высокий уровень экономичности, да и эффективность использования газового топлива у них намного выше, чем у типовых установок, смонтированных 20-30 лет назад. Но затраты на оборудование и его монтаж весьма высоки, и жильцам хотелось бы понимать конкретные выгоды и «узкие места» этого проекта.

Нормативы к помещению котельной для газового котла

Помещение, где будет располагаться газовый котел, должно подготавливаться с особой серьезностью. Газовые котлы взрывоопасны, поэтому требуют особой подготовки помещения

Основные нормативы:

  1. Площадь помещения, где будет устанавливаться газовый котел, должна быть не меньше 4 квадратных метров;
  2. Ширина входной двери должна быть не меньше 0,8 метров в ширину;
  3. Освещение помещения должно быть продумано. Обязательное наличие окна с форточками;
  4. Минимальная высота потолка — 2,5 метров;
  5. Контур заземления обязателен;
  6. Наличие трубопровода с холодной водой;
  7. Сечение дымохода делается в соответствии с мощностью газового котла;
  8. Стены котельной нужно заранее оштукатурить.

Газовые котлы нельзя устанавливать:

  • В коридорах;
  • В ванных комнатах;
  • В закрытых помещениях без окон и форточек;
  • В подвальных помещениях;
  • На балконах.

Очень часто газовые котлы устанавливают на кухне рядом с газовой плитой. Во-первых, это удобно. Во-вторых, кухонное помещение соответствует всем выдвигаемым требованиям. В-третьих, потому что на кухне уже есть трубы с холодной водой, а значит установка котла в кухне снизит затраты.

Если вы выбираете газовый котел с открытой камерой сгорания, то их лучше устанавливать в отдельных помещениях. Эти котлы идеально подходят для частных домов.

Требования к площади

Газ – штука достаточно взрывоопасная, по этой причине при оборудовании котельной следует четко соблюдать целый ряд правил СНиПа и соответствующих служб. Если мощность газового котла не более 30 киловатт, то топочной, оборудованной отдельно, не требуется, так как он может быть установлен на кухне. Собственно, об этом – в таблице ниже.

Требования к объему топочной

Общая мощность котла, в киловаттах

Необходимый объем, в кубометрах

От 60 до 200

15

От 30 до 60

13.5

До 30 (с 30 включительно)

7.5

Также отметим, что котел может располагаться на кухне лишь при соблюдении ряда требований:

  • ее площадь должна быть не менее 15 метров квадратных;
  • стена, на которой будет размещен котел, должна быть выполненной из огнеупорных материалов; кроме того, расстояние между ними должно быть более 10 сантиметров;
  • потолки должны быть минимум 2.5 метра в высоту;
  • рядом с полом должно находиться отверстие для забора воздуха для обеспечения постоянной его циркуляции;
  • кроме того, нужна система вентиляции;
  • минимум одно окно, на котором имеется форточка;
  • площадь проема должна исходить из определенных требований: на каждый кубометр кухни должно приходиться 30 сантиметров квадратных остекления.

Узанть как расчитать мощность отопительного котла вы можете здесь

Видео — проект газовой котельной

https://youtube.com/watch?v=y9ddo5Hu-nM

Если стены изготовлены из горючего материала, тогда можете устанавливать прибор лишь после того, как будет проведено их оштукатуривание, но вместе с тем нужен также изолирующий экран.

Если котел имеет мощность менее чем в 30 киловатт, то стены могут иметь высоту и 2.2 метра. Но если же мощность больше, то котел нужно оборудовать в отделенном помещении. Так что предусматриваются требования к котельной в частном доме, если она (котельная) располагается отдельно.

Требования к вентиляции котельной в частном доме

Для обеспечения нормальной работы котельного оборудования необходим постоянный приток свежего воздуха. В помещениях со старыми деревянными оконными и дверными коробками его естественный приток обеспечивается наличием щелей. Если же проемы заполнены качественными рамами, придется позаботиться об устройстве вентиляции котельной.

Естественная вентиляция

При небольшой мощности котельного оборудования (до 30 кВт) приток воздуха в котельную можно организовать, пробив в нижней части стены отверстие диаметром 100-150 мм.

Располагается оно на высоте 250-300 мм от уровня пола, поближе к топливнику.

Отверстие оформляется пластиковой трубой, в которую устанавливается обратный клапан.

Для защиты от попадания мусора и насекомых приточный канал закрывается мелкоячеистой сеткой, выполненной из металла или пластика.

Вытяжное отверстие пробивается в верхней части наружной стены. Обратный клапан в него не устанавливается, а вот козырек для защиты от дождя и снега подвешивается.

Принудительная вентиляция

Для мощных котлов естественная вентиляция не подойдет, так как регулировать ее производительность невозможно, а эффективность сильно зависит от погодных условий. В таких случаях устраивается принудительная вентиляция. Для этого в котельной монтируются два вентилятора – приточный и вытяжной. Производительность их увязывается с объемом помещения и должна превышать его троекратно.

Как выполняется монтаж котельной в частном доме

Особенности монтажа зависят от типа котлов, ведь они бывают настенными и напольными. Котлы первого типа располагают на стене. Зачастую такое оборудование включает в себя насос, коллектор, сенсоры и приборы контроля и другие элементы обвязки. Такая конструкция удобна тем, что всё необходимое находится рядом.

Также важно то, что котёл можно расположить в любом помещении и он не будет причинять неудобств, так как не требуется установка громоздкого дымохода. Из недостатков можно выделить сложную конструкцию, поскольку в малом объёме размещена масса оборудования

Оно может повредиться при неправильной установке и невысокую мощность, которой будет достаточно только для небольших частных домов.
Что касается напольных котлов, то их особенностями является высокая мощность. Располагать их лучше в приспособленном помещении. Такие виды котлов требуют установки дымохода и много вспомогательного оборудования. Затем выполняется отделка.

Котлы подключаются в системы либо с естественной циркуляцией либо с принудительной. Первый способ подразумевает перемещение теплоносителя за счёт нагрева воды и повышения давления на выходе из котла, а также за счёт уклона труб без работы насосного оборудования.

Но недостатком выступает то, что общая длина трубопровода не должна превышать 30 м. При использовании систем с принудительной циркуляцией длин трубопровода неограничена и его расположение может быть удобным с точки зрения владельца.

В трубах будет поддерживаться постоянное давление, что обеспечивают сетевые насосы, а это в свою очередь зависимость от электроэнергии.

Этапы монтажа

  • создаётся схема монтажа и расположения основного и вспомогательного оборудования;
  • если нормы требуют, то проект утверждается в соответствующих организациях;
  • устанавливается система дымохода;
  • подключаются инженерные сети;
  • котельная частного дома отделывается огнеупорными покрытиями;
  • устанавливается основное оборудование.

Что говорит СНИП

Строительные Нормы и Правила II-35-76 регламентируют требования к обустройству котельных. Следует знать, что нормативная база претерпела изменения.

До 2003 года действовал СНиП №2.04.08-87, а с 01.07.2003 года был внедрён СНиП 42-01-2002. Поэтому ориентируясь на законодательство нужно выбирать именно последние нормативы

Даже несмотря на то, что проект котельной могут выполнять специалисты, владельцу важно разбираться в нормах и правилах

Это поможет понимать уместность или неуместность монтажа того или иного оборудования и какого рода строительные работы будут предстоять при строительстве котельной.

Проектирование и расчет

Проектированием и расчетами должны заниматься специалисты

Создать проект и рассчитать компоновку котельной лучше специалисту. Однако с общими требованиями организации, должен быть знаком и владелец.

Воздухообмен

Частота полного обновления воздуха зависит от назначения помещения. В кухне воздух должен полностью обновляться за 1 час, но с учетом того, что для работы газовой плиты требуется еще дополнительно 100 м³. Если же речь идет об отдельной котельной, воздух обновляется трижды в час. Однако при этом воздухообмен нужно вычислять с учетом объема приточного воздуха для горения газа.

Собственно, расчет прост. Например, для нормальной циркуляции воздуха в котельной на 12 м² с высотой в 3 м необходимо 12*3*3=108 м³ воздуха за час.

Приточные и вытяжные потоки

Приточное отверстие размещают в нижней части двери или стены. Лучше если воздух в комнату будет заходить с улицы, но допускается и изнутри дома. Размеры отверстия определяют по мощности котла, габаритам помещения и типа агрегата. Так, для твердотопливного котла с закрытой топкой считают только трехкратный обмен воздуха. Для модели с открытой топкой учитывают воздух для горения топлива.

Допускается выполнить расчет с учетом только площади дома.

Вытяжную шахту обычно располагают рядом с дымоходом. Обязательно условие – вытяжка должна выводиться на крышу здания, иначе тяги в вентиляции не будет.

Устанавливать вентилятор в вытяжной канал запрещается.

Электричество

Проводку в котельную заводят обычным способом. Электрические кабели рекомендуется заделывать в стены. При высокой мощности отопителя лучше подключить его через отдельный щиток.

Требования к котельной под твердотопливный котел

Основные показатели – минимальные объемы и площадь. Во время эксплуатации оборудования необходимо производить регулярные осмотр и техническое обслуживание, поэтому размеры помещения должны обеспечивать свободный доступ ко всем узлам и устройствам.

В связи с этим минимальный объем котельной для твердотопливного котла регламентируется в зависимости от тепловой мощности:

  • Для устройств мощностью менее 30 кВт – 3 м2.
  • Для устройств от 30 до 60 кВт – 5,5 м2.
  • Для обогревателей большей мощности – 6 м2.

Схема подключения котла отопления с принудительной циркуляциейТермодатчики на включение выключение. Виды,выбор,монтаж

При этом высота от уровня пола до уровня потолка должна быть не менее 2,5 метров.

Кроме того, что размер котельной для твердотопливного котла обязан соответствовать определенным габаритам, конструктивные элементы помещения обязаны обладать соответствующим запасом огнестойкости – не менее 0,75 часа.

Чтобы соблюсти требование стены котельной рекомендуют покрыть специальной огнестойкой штукатуркой толщиной слоя не менее 3 мм. Непосредственно в месте установки оборудования на поверхность пола укладывают стальной лист толщиной не менее 0,8 мм, с размерами покрывающими пространство вокруг топки котла не менее 1 м2.

Монтаж твердотопливного котла

Любой котел, не только твердотопливный, должен монтироваться на ровной поверхности и выставляться по уровню с помощью регулировки ножек.

Лучше всего, если это будет центральное помещение по отношению к всем отапливаемым комнатам – это позволит сократить расходы на организацию стабильной циркуляции теплоносителя по системе отопления.

В связи с тем, что указанное оборудование имеет значительную массу, под установку котла строят отдельный фундамент, размеры которого «в плане» должны выходить за габариты оборудования

После установки котла, уделите внимание сервисному обслуживанию, подробнее на сайте

Где и как хранить топливо?

При планировке котельной следует решить еще один важныйРАЗМЕРЫ КОТЕЛЬНОЙ В ЧАСТНОМ ДОМЕ:НОРМАТИВЫ,СТАНДАРТЫ,ТИПЫ вопрос – где хранить запас топлива. При этом для обеспечения маломощного оборудования запас пиллет, брикетов или дров можно хранить прямо в помещении котельной в несгораемых ящиках не ближе 1 метра от топки. Однако если вы эксплуатируете более мощное оборудование, для хранения топлива следует отводить отельное помещение.

Обустройство вентиляции

Котельная под твердотопливный котел должна иметь систему вентиляции. Вентиляция используется для оперативного удаления продуктов сгорания топлива при аварийных ситуациях. Обычно – это два отверстия в наружной стене расположенные по определенной схеме друг относительно друга.

Одно отверстие работает как приточная вентиляция, а второе как приточная.

Внимание! У вас нет прав для просмотра скрытого текста.

Канализация

На случай аварийных ситуаций в помещении котельной предусматривают возможность оперативного сброса теплоносителя в канализацию. Вопрос решается двумя способами.

Первый – если в доме уже есть канализация, систему отопления через вентиль подключают к существующей канализации.

Второй – если канализация отсутствует, необходимо обустроить небольшую личкованную кирпичом или бетоном яму-колодец, по сути, небольшую канализацию, с возможностью откачки теплоносителя с помощью электрического или ручного насоса.

Техобслуживание

Профилактические мероприятия по регламентному осмотру газовых котлов предусматривают следующие виды работ:

  • Проверка кранов наружного и внутреннего газопровода (разборка, нанесение смазки).
  • Обследование терморегуляторов на напольных котлах.
  • Промывка или замена фильтрующих элементов.
  • Ревизия форсунок, проверка плотности прилегания дверцы, работы запальника на приборах напольного типа.
  • Контроль тяги в дымоходе.
  • Проверка в зимнее время наледи у коаксиальной трубы настенных котлов.

Все комплектующие детали, подвергшиеся износу в процессе эксплуатации, подлежат замене.

Грамотный профилактический осмотр позволит не только повысить ресурс эксплуатируемого оборудования, но и уменьшит потребление газа.

Ремонт и обслуживание газового оборудования Источник sanmaster62.ru

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
