Основные составляющие и механизм работы бачка унитаза
Современные унитазы могут отличаться начинкой бачка, но основные детали и принцип их работы в большинстве случаев похожи. Устройство практически всех бачков не обходится без следующих составляющих.
Запорный механизм. Это кран, который в автоматическом режиме выключает подачу воды при заполнении бачка. За степень полноты бака, являющейся сигналом для срабатывания запорного клапана, ответственность несет поплавок, постоянно удерживающийся на поверхности воды.
Система сброса. Этот механизм является клапаном, который блокирует сливное отверстие. Клапаном управляют, используя кнопку или рычаг. Современные модели сливных бачков снабжены одной или двумя кнопками слива.
Система перелива. Во время непредвиденной поломки запорного механизма обеспечивает сливание воды в унитаз.
Часто новые модели унитаза бачком монтируются к водопроводу нижней подводкой. Главной отличительной особенностью такого бачка выступает присутствие мембранного клапана. Под воздействием водного напора он слегка открывается и пускает воду внутрь.
Замена сливного бака типа «Компакт»
Унитазы с приставным сливным бачком наиболее распространены из-за дешевизны и простоты крепления. Они могут быть установлены на любом участке туалета, где есть возможность организовать подвод воды и слив канализации.
Этап #1. Подбор инструментов и материалов
Для самостоятельной смены сливного бачка человек должен позаботиться о наличии таких инструментов и материалов:
- новый бачок с внутренним сливным механизмом;
- прокладки и крепеж;
- гаечные ключи;
- силиконовый герметик;
- набор отверток;
- новые гибкие шланги;
- ножовка по металлу (при необходимости).
Предложенный перечень является минимальным и не предполагает наличия серьезных проблем при демонтаже оборудования.
Этап #2. Демонтаж бачка на «Компакте»
Снятие сливного бака с керамической чаши начинается с его осушения и отключения подачи воды. Для этого перекрывается водоподводящая труба или шланг и производится полный слив. На дне бачка остается немного воды, которую можно впоследствии промокнуть тряпкой.

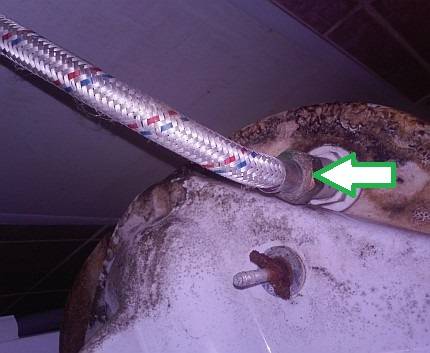

После снятия крышки следует открутить водопроводный шланг. Его месторасположение может быть совершенно различным. Патрубок сливного механизма может располагаться сбоку, внизу или сзади сливного бачка.
При откручивании гайки ключом второй рукой необходимо придерживать подающий воду механизм внутри унитаза.
Затем необходимо открутить крепежные гайки под чашей унитаза. Если сантехника стоит в туалете много лет и в комнате постоянно сыро, то болты с гайкой могут проржаветь настолько, что их откручивание станет невозможным.
В этом случае остается только аккуратно спилить болты. Иного способа демонтировать бачок не существует.
После откручивания фиксирующих болтов сливной бак можно поднять вверх и снять. На чаше унитаза должна остаться резиновая прокладка, которую рекомендуется заменить на новую. Комплект резинок обычно прилагается к покупаемому сливному бачку.
Обязательно необходимо оттереть полочку унитаза от грязи, грибка и ржавчины.
После монтажа и крепления нового сливного бачка к корпусу унитаза удобной возможности протереть это место больше не будет.
Этап #3. Установка нового сливного бака
После выбора и приобретения нового подходящего сливного бачка можно приступать к его установке.
Перед монтированием в бачок поплавкового и спускового механизмов желательно проверить конструкционную совместимость нижнего выходного отверстия с прокладкой и чашей унитаза.
Если все элементы совместимы и бак устойчиво и плотно стоит на унитазе, то можно приступать к его пошаговой установке.
Шаг первый. Установка сливного клапанного механизма. Для этого необходимо одеть на патрубок клапана уплотнительное кольцо и просунуть устройство в нижнее отверстие бачка.
Зажимать её сильно ключом не нужно, будет достаточно ручного усилия.
Шаг второй. Установка заливного клапана. Его патрубок может выходить с любой стороны бачка, в зависимости от модели.
Если подвод воды будет происходить снизу, то есть риск протекания воды. Поэтому рекомендуется смазать силиконом наружную прокладку и резьбовое соединение перед закручиванием.
Шаг третий. Установка уплотнителя. На выходящий патрубок сливного клапана одевается резиновая манжета. В ряде моделей её удобнее класть в паз на полочке чаши унитаза. Хотя этот большой уплотнитель не будет находиться под давлением, его рекомендуется смазать с обеих сторон тонким слоем герметика.
Шаг четвертый. Фиксация сливного бачка к чаше. Необходимо ровно и четко совместить выходное отверстие бака с соответствующим отверстием чаши унитаза. Отличным ориентиром правильного расположения могут служить сквозные каналы для фиксирующих болтов: если смотреть в них ровно сверху вниз, то должен быть виден пол.
Всовываем в крепёжные отверстия пластиковые или металлические болты и плавно затягиваем их снизу гайками.
Не забываем одеть на болты конусовидные прокладки с внутренней стороны сливного бака.
Шаг пятый. Прикручивание гибкого шланга к заливному клапану.
После прикрепления шлангов можно открыть воду и посмотреть на работу поплавкового механизма с открытой крышкой бачка. Если поплавок нормально сработал, то следует провести пробный слив воды.
Шаг шестой. Прикручивание крышки и кнопки слива. Сливной клапанный механизм приводится в действие кнопкой, которая обычно вкручивается в его верхнюю часть. В результате корпус клапана оказывается в растяжке между сливным отверстием внизу и кнопкой вверху.
Механизм фиксации крышки может отличаться от вышеописанного, поэтому внимательно читайте приложенную к бачку инструкцию. На установке крышки бачка его монтаж заканчивается. Впоследствии можно установить стульчак, прибраться в санузле и с комфортом пользоваться новым оборудованием.
Настройка сантехнических бачков унитаза
Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.
Регулировка сливного бачка с кнопкой
На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?
Рисунок №2
- Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
- Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
- Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.
Регулировка двухуровневого слива
В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.
Регулировка двухкнопочного механизма слива.
Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.
Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:
Регулировка старых моделей
В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.
Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.
Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.
Несколько слов об устройстве фурнитуры бачка
Прежде чем рассказать, почему может протекать бачок унитаза, я ознакомлю вас с устройством арматуры, чтобы вы поняли принцип ее работы.
Конечно, вариантов механизмов в настоящее время существует великое множество.
Однако, принцип работы бачка всегда остается неизменным, так как любая арматура включает в себя три основных элемента:
запорный механизм – представляет собой кран, который автоматически перекрывает воду по мере ее набора в бак. За уровень воды, при котором запорный клапан срабатывает, отвечает поплавок;
Варианты устройства арматуры бачка
- система сброса – представляет собой клапан, который перекрывает отверстие слива. Управление клапаном осуществляется посредством кнопки или рычага;
- система перелива – предотвращает затопление квартиры в случае выхода из строя запорного механизма. Если вода в бачке набирается выше определенного уровня, система перелива обеспечивает ее слив в унитаз.
Особенности работы бака
Механизм слива воды из бачка бывает двух типов. В первом вся вода сливается при нажатии на кнопку или во время подъёма вверх ручки. В первом варианте предусмотрены две кнопки для рационального использования воды. При нажатии на одну из них вода сливается частично, а при помощи второй можно убрать всю воду из резервуара.
Если смыв работает нормально, то вода в чашу унитаза поступает быстро и без задержек с характерным звуком. В случае возникновения проблем, поток воды либо не прекращается и стенки унитаза постоянно влажные, либо вода переливается из бачка.
Такого рода поломка может стать причиной затопления туалетной комнаты, либо спровоцировать образование известкового налёта на стенках унитаза и, несомненно, привести к большому расходу воды из-за её постоянного набора. Еще о неисправности может свидетельствовать и появившийся конденсат на трубе холодной воды, которая ведёт к унитазу.
Иногда для устранения течи достаточно очистить резервуар и детали от налёта и ржавчины. Они появляются из-за некачественной воды и несоблюдения простых правил гигиены сантехники
Чтобы избежать дальнейших проблем и устранить течь, важно выяснить причину течи и определить, в какой части бачка произошла поломка и проверить все детали. Для этого нужно перекрыть воду на стояке, затем очистить резервуар и изучить конструкцию
Устройство смывной конструкции
Если раньше корпус бачка изготавливали из чугуна, то сегодня используют керамику, фаянс или специальный пластик. Все основные элементы бачка связаны друг с другом.
Ключевых механизмов всего три: впускной, регулируемый поплавком, системы смыва и перелива:
- Впускной или наливной клапан перекрывает поток воды в резервуар, после того, как он будет наполнен. Необходимый уровень воды «измеряет» поплавок.
- Запорный или сливной механизм. Это заслонка/клапан, которая открывается во время смыва.
В современных моделях для этого есть кнопки. Они могут быть одинарными или двойными для регулировки количества смываемой воды. В старых советских унитазах используется цепочка, рычаг или верёвка, которые прикрепляются к рычагу с грушей. Эти элементы соединены тягой. А груша находится на дне бачка.
Стандартная схема бачка довольно проста. В некоторых моделях механизм смыва состоит из сифона. Его мембрана является слабым звеном и часто выходит из строя, как и спицы, соединяющая смыв и поплавок
Регулирует работу запорного механизма и контролирует уровень набираемой воды поплавок для унитаза, конструкция которого зависит от варианта подачи воды в бачок (нижнего или бокового).
Существует несколько видов поплавков, но внутри любого есть воздух:
- Первый, пустотелый, выполнен из резины. Он расположен в нижней части бачка и функционирует как коромысло.
- Второй, пластиковый, похожий на стакан поплавок. Находится в верхней части бака. Он, при наполнении бачка водой, поднимается вверх и работает практически бесшумно. Последний вид используется только в старых моделях, в современных унитазах устанавливают первый тип.
Система перелива защищает от затопления всю туалетную комнату, если наливной механизм по каким-то причинам не сработал. Когда в резервуар попадает воды больше нормы, то именно арматура смывного бачка сливает её в унитаз. Если вы обнаружили течь, то не паникуйте, а снимайте крышку унитаза и разберитесь в чём проблема.
Что нужно для ремонта?
Для ремонта понадобится простейший инструментарий, который есть в каждом доме: отвертки, рабочий нож, молоток, кусочек наждачной бумаги, плоскогубцы или набор гаечных ключей. Понадобится также уплотнительный материал – пакля с солидолом и сантехнический герметик.
Стоит также подготовить кусок ветоши, чтобы вытирать во время работы руки. Если кран подачи воды для унитаза расположен в другом помещении, лучше работать с помощником.
Как устранить течь своими руками?
Прежде всего, нужно аккуратно снять крышку бачка. Начинают с проверки клапана, перекрывающего подачу жидкости. Приподнимите поплавок так, чтобы вода перестала течь. Если протечка устранена, нужно отрегулировать положение поплавка на штанге.
Если это не помогло, требуется снять сливную арматуру и осмотреть состояние уплотнительной резинки. Нередко бывает достаточно почистить ее от грязи, чтобы восстановить нормальную работу механизма.
Если и это не помогло, придется разобрать бачок в поиске вышедших из строя деталей. Это могут быть уплотнительные прокладки между бачком и полочкой, болты, стягивающие детали или части сливной арматуры.
Такой ремонт для начинающего сантехника уже достаточно сложен, лучше обратиться за помощью к опытному специалисту. Но если такой возможности нет, можно разобраться и самому. Главное делать все не спеша, периодически сверяясь с инструкцией к арматуре. Удачи в работе!
Конструкция сливного бачка и особенности сливного механизма
Перед тем как приступить к ремонту, надо изучить устройство механизма. Слив работает по принципу гидрозатвора. Когда нажимают на рычаг или кнопку (штоковый или кнопочный механизм), открывается пробка. На воду действует сила тяжести, и она сливается в стояк.
Различают следующие виды сливных механизмов:
- КолоколТакой тип устанавливался в бачках старого образца. Слив приводился в действие верёвкой, поднимающей колокол. Сама деталь выполнялась в виде пробки с прокладкой.
- ГофраВстречается очень редко из-за низкой прочности.
- ГрушаПредставляет собой резиновую грушу, которая закрывает сливное отверстие. Современные механизмы хоть внешне и отличаются от этой модели, но работают по тому же принципу.
Регулировка наполнения бачка унитаза
Если воды выливается заметно больше, чем необходимо для нормального слива, нужно отрегулировать наполнение бачка унитаза: опустить поплавок узла подачи воды. А, если наоборот воды не хватает, поднять поплавок.
Проще всего регулировать рычажные системы слива, с поплавком на длинном рычаге.
На старых моделях он сделан из проволоки и для регулировки её достаточно согнуть или соответственно — разогнуть.
Регулировка наполнения старой системы наполнения унитаза
Встречаются и пластиковые рычаги из двух звеньев, соединенных барашковой гайкой. Чтобы переместить поплавок её нужно ослабить, а затем снова зажать.
У систем, где поплавок двигается по вертикальной направляющей рейке регулировка ещё проще.
Отсоединим поплавок от штока. Обычно он удерживается в гнезде за счет пружинистости самого пластика. Затем, опускаем или поднимаем поплавок и снова соединяем его со штоком.
Сложнее задача, если поплавок располагается в специальной ванночке. «Выщелкиваем» из гнезда шток, соединяющий поплавок и клапан. Затем отводим фиксатор, удерживающий ванночку на направляющей рейке. Поднимаем или опускаем ванночку вместе с поплавком. Отпускаем фиксатор и соединяем поплавок со штоком.
Механизмы регулировки системы наполнения бачка унитаза
Как заменить бачок унитаза самостоятельно
Меняя в домашних условиях бачок унитаза нового или старого образца, нужно без спешки и очень аккуратно устанавливать новый элемент
Важно убедиться, что отверстие в днище бачка совпадает с отверстием ложа на задней части чаши. Сначала нужно насадить пластиковые шайбы с резиновыми прокладками на крепежные болты, после чего на сливное тоже надевается резиновая прокладка и сверху ставится бачок
Для надежности можно промазывать все резинки силиконовым герметиком. Убедитесь, что все отверстия идеально совпадают, после чего можно вставить крепежные болты и начать накручивать гайки – нужно делать это постепенно: то левую, то правую. Это позволит избежать перекоса. Главное не переусердствуйте, чтобы дно бачка не лопнуло.
Если покупаете новый бачок, арматура в нем должна быть установлена с завода, поэтому вам не придется заниматься ее монтажом, что упростит вашу задачу. Вам останется подключить гибкий подводящий шланг сбоку или снизу, но не забудьте использовать прокладку. Затем откройте кран, чтобы бачок заполнился. Не торопитесь спускать воду, а убедитесь сначала в отсутствии протечек – вода нигде не должна сочиться или капать.
Если все в порядке, вам останется накрыть бачок крышкой и закрутить сливную кнопку, а затем проверить, как работает слив.
Как поменять старого образца на новый
Унитазы с приставной ёмкостью пользуются наибольшей популярностью из-за простоты крепления и относительно низкой стоимости. С учётом этой особенности можно привести общий алгоритм замены бачка унитаза.
Что делать, чтобы снять изделие
Прежде чем приступить к процессу, убедитесь в наличии необходимых элементов, инструментов и приспособлений.
Это новый корпус бака со сливным механизмом, резиновые и силиконовые прокладки, сантехнический герметик, отвёртки и гаечные ключи, гибкие шланги и ножовка по металлу.
Этапы работ:
- Перекройте подачу воды и слейте остатки из ёмкости.
- Открутите шарик на рычаге слива либо произведите разбор кнопки или клавиши, после чего снимите верхнюю крышку.
- Гаечным или разводным ключом открутите шланг подачи воды, расположенный либо сбоку, либо снизу, при этом придерживая сам механизм.
- Снимите крепёжные гайки с болтов под чашей унитаза, в случае, если они заржавели от влажности в помещении, спилите их ножовкой по металлу — иного способа разобрать конструкцию нет.
- Приподнимите бачок вверх и отставьте в сторону, больше он не понадобится.
- Уберите старую резинку со сливного отверстия.
Подготовка к установке
Освободившуюся поверхность на чаше нужно очистить от грязи, грибка и ржавчины. Рекомендуется дополнительно обеззаразить поверхность, протерев ее любым антисептиком, что обеспечит лучшее прилегание новой прокладки к своему месту.
Внимание! Хорошая чистка предотвратит и возможное протекание жидкости после монтажа новой ёмкости
Монтаж
- Сначала установите в корпусе клапанную систему слива воды. Наденьте с внешней стороны бака ещё одно резиновое кольцо подходящего размера и зафиксируйте механизм пластиковой гайкой. Вмонтируйте заливной клапан по той же схеме, что и сливной механизм.
Установите манжету на выходящий патрубок сливного клапана.
- Совместите бачок и чашу так, чтобы сливное отверстие и патрубок клапана совпадали, при этом совпадут и крепёжные отверстия, зафиксируйте конструкцию болтами и затяните снизу гайками.
- Прикрутите гибкий шланг к патрубку заливного клапана.
- Откройте подачу воды и проверьте качество работы, а также функциональность всего внутреннего устройства.
- Закройте бак верхней крышкой и установите кнопку, клавишу либо шарик на рычаге.
Внутреннее устройство
Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.
Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.
Устройство сливного бачка старой конструкции
Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.
При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.
Устройство поплавкового механизма в унитазном бачке
Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.
Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.
Современные модели с рычажным сливом
Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).
Устройство сливного бачка с подачей воды снизу
Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.
Наглядно работу сливного бачка такой системы можете увидеть в видео.
С кнопкой
Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.
Устройство бачка с кнопочным сливом
Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).
Импортная арматура для сливного бачка
Такие системы есть разные:
- с одной кнопкой
- вода сливается пока кнопка нажата;
- слив начинается при нажатии, прекращается при повторном нажатии;
- с двумя кнопками, выпускающими разное количество воды.
Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.
Профилактические меры
Чтобы избежать проблем, связанных с протечками, с перерасходом воды, постоянно стекающей в чашу унитаза из резервуара, важно знать устройство смывного бачка, уметь регулировать и ремонтировать механизмы. Рекомендуется систематически:
Рекомендуется систематически:
- проверять состояние гибкой подводки, узла подключения;
- осматривать арматуру внутри ёмкости, очищать её от известковых отложений и других загрязнений;
- поверять герметичность соединительной манжеты и болтовых креплений при помощи бумажной салфетки;
- осматривать бачок и унитаз на предмет появления трещин.
Профилактические меры позволяют продлить срок службы механизмов.
Формы выпуска в системе слива
Сменить расположение раструба можно, но при этом следует помнить, что это займет некоторое место. А, как известно, многие помещения данного типа очень малы по площади. Если в маленьком помещении поменять расположение слива, то свободного пространства останется очень мало. Особенно это касается туалетов, которые совмещены с ванной комнатой. Для этого не обязательно вызывать специалистов, так как выполнить замену сливной формы можно и самостоятельно.
Для начала нужно отметить формы выпуска, их всего три:
Унитаз с прямым выпуском
Горизонтальный выпуск пришел к нам из Европы. Герметизация здесь сложная, а достоинств особых не выделяется. Он может позволить поставить унитаз как можно ближе к стояку. Именно из-за этого единственного достоинства покупатели выбирают унитазы именно с этой формой выпуска. Чаще, это те покупатели, помещение под туалет у которых очень маленькое, а данный вид унитазов может несколько сэкономить место, оставив больше свободного пространства, чем другие виды унитазов.
Унитазы с косой формой выпуска – это наиболее востребованный вид сантехники. Нужно отметить, что унитаз с горизонтальным выходом можно легко подключить к наклонному раструбу. Специально для такой цели существуют гофры.
Вертикальный вид слива идеально подходит для тех домов, у которых труба канализации проходит над потолком нижней квартиры.
Как правило, здесь нельзя выбирать такую форму выпуска, которая понравится именно вам. Унитазы выбирают, исходя из расположения канализационной трубы, раструба, который в нее входит. Если он располагается под полом, значит нужно брать унитаз с вертикальным выходом. Если же раструб расположен горизонтально, то в таком случае, идеально подойдет горизонтальный выход.
Основные типы конструкций сливного оборудования
Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.
Рычажные
Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.
Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.
Кнопочные
Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.
Автоматические
На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.
Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.
Поплавки, перекрывающие подачу воды через систему рычагов.
Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.
Сливной бачок с сильным шумом набирается водой
Если было замечено, что ёмкость с сильным шумом заполняется водой, а потом происходит перелив жидкости в унитаз – в первую очередь это свидетельствует о высоком давлении в центральном водопроводе, из-за которого поплавковый клапан не может удержать поток воды. В такой ситуации необходимо выполнить модернизацию клапана дополнительной деталью .
- Демонтируется крышка бачка .
- Замеряется диаметр отверстия входной трубки для поступления воды в ёмкость из системы водопровода.
- Подбирается пластиковый патрубок длиною 200-400 мм в соответствии с высотой бачка и подходящий по диаметру соска.
- Патрубок надевается на сосок и обрезается таким образом, чтобы его конец слегка не касался днища бачка.
Благодаря такому дополнительному устройству будет происходить дренирование попадающей в сливную ёмкость воды, что в некоторой степени снизит давление жидкости поступающей из водопровода.
Подведение итогов
Замена бачка – задача предельно простая, но довольно ответственная, все-таки уборную человек посещает каждый день, так что унитаз должен работать без проблем. Даже если вы не имеете опыта сантехнических работ, с этой задачей можно справиться своими силами, достаточно просто следовать предложенной инструкции.
Видео в этой статье представляет собой пошаговую инструкцию по замене сливного бачка.
Читайте далее:
Хорошие смесители для ванной
Схема подключения счетчика воды
Смеситель термостатический как работает
Системы фильтрации воды для дачи
Фильтр механической очистки холодной воды
