Батареи отопления встраиваемые в пол под окном

Где можно применить конструкцию?

Ранее внутрипольные радиаторы отопления устанавливались в местах с большой проходимостью. Например:

• музеи, галереи;
• офисы;
• складские помещения и питомники;
• коммерческие строения внушительной площади.

Сейчас такие отопительные приборы стали использовать в жилых помещения. Причина тому – воздух циркулирует интенсивнее, что снижает расходы на отопление и позволяет выдержать нужную температуру для комфортного проживания.

Если было принято решение монтировать внутрипольник в квартире, стоит помнить, что такая система не была предусмотрена проектом многоквартирного дома. Поэтому любые изменения в отопительной системе считаются перепланировкой, которая требует согласований.

Схема такова (по очерёдности):

1. Составление проект перепланировки (может сделать кадастровый инженер);
2. Рассмотрение плана членами межведомственной комиссии;
3. Получение разрешения;
4. Проведение работ по установке внутрипольного радиатора;
5. Приёмка оборудования в эксплуатацию.

В квартире

В квартире многоквартирного дома нельзя устанавливать любую модель радиатора. Подойдут только те варианты, что имеют рабочее давление от 16 атм (опрессовка 25 атм).

В данном случае отопление центральное, поэтому важно, чтобы отопительный прибор мог устоять перед гидравлическими ударами, скачкам давления, которые невозможно предугадать, и различными температурными показателями воды

В частном доме

Частная застройка считается оптимальным вариантом для внутрипольного радиатора. Отопление локальное, а значит, отсутствует риск затопить соседей снизу, давление небольшое.

Можно выбирать любые модели

Первое, на что стоит обращать внимание в данном случае – антикоррозийные показатели. Батареи и составляющие должны нейтрально реагировать на антифриз, залитый в систему

Виды батарей отопления

Эффективность обогрева помещения будет зависеть не только от того, на каком расстоянии от пола вешать батарею или радиатор отопления, но и от схемы их подключения, материала и устройства самих отопительных приборов. Сегодня на рынке представлены следующие модели:

1. Чугунные батареи. Взрослое поколение наверняка их знает не понаслышке. Во время Советского Союза в системах отопления использовали только эти модели. Сегодня они имеют более презентабельный внешний вид. Их характеризует высокий уровень теплоемкости, длительная отдача тепла, отсутствие последствий при гидравлических ударах, также у них повышенный срок эксплуатации.
2. Стальные радиаторы. Имеют невысокие показатели теплоотдачи – нагрев происходит быстро, но не менее быстро они и остывают. Сварная конструкция чувствительна к гидравлическим ударам. Нет возможности самостоятельно добавлять секции. Вместе с тем вес изделия и простота монтажа привлекают многих домовладельцев. Особым спросом пользуются товары немецкой торговой марки «Kermi».
3. Алюминиевые радиаторы. Характеризуются малым весом, красивой формой, повышенной тепловой отдачей. На рынке представлены в двух исполнениях, где в первом конструкция состоит из одного моноблока, с объемом, обеспечивающим разные мощности, во втором – наборная секционная.
4. Биметаллические батареи. Новаторская конструкция размещения обогревательных коллекторов позволила достичь уровня теплоотдачи алюминиевых моделей, а также прочности и надежности чугунных собратьев.

Минимальные зазоры

Приобретаемые радиаторы должны отвечать нормам ГОСТа. Проверяют соответствие путем ознакомления с документами на товар в магазине. Их отсутствие может служить поводом для отказа от покупки изделия в этой торговой точке.

Почему радиаторы отопления устанавливаются под окнами

При использовании для обогрева помещения батарей центрального отопления важно правильно разместить отопительные приборы, чтобы они имели наибольшую эффективность теплоотдачи. Причиной установки приборов отопления именно под оконными проемами несколько

Основными причинами такого расположения считаются физические процессы передачи тепловой энергии в помещении:

• конвекция воздуха;
• тепловое излучение.

Оконный проем в конструкции помещения имеет большое пространство, оснащенное оконным блоком, через который в помещение и проникает наружный воздух. Как ни усиливалась бы теплоизоляция стен, через рамы и стекло здание теряет от 25 до 35% тепла. Это очень большой показатель теплопотерь. При этом именно через щели в рамах в помещение проникает свежий, но охлажденный воздух.

Поэтому, чтобы в комнате было свежо и комфортно удобнее обеспечить нагрев поступающего свежего воздуха. Создать в проеме тепловой экран, который и обеспечил бы нормальный температурный режим в комнате и естественную циркуляцию его во всей квартире или доме.

При установке радиатора под проемом окна отдаваемое тепло нагревает воздух, поднимает его к подоконнику, где и происходит смешение свежего охлажденного и прогретого от батареи воздуха.

Стена возле оконного проема промерзает особенно сильно. Большая площадь стекол не способствует сохранению тепла, поэтому и стена, доходящая до половины высоты комнаты, здесь промерзает особенно сильно. Если справа и слева от проема несущие стены более мощные, то под ним толщина стены на 10-15 см меньше. Это означает, что здесь стена будет промерзать быстрее, и поэтому установка радиатора для нагрева кладки излучением вполне обоснована.

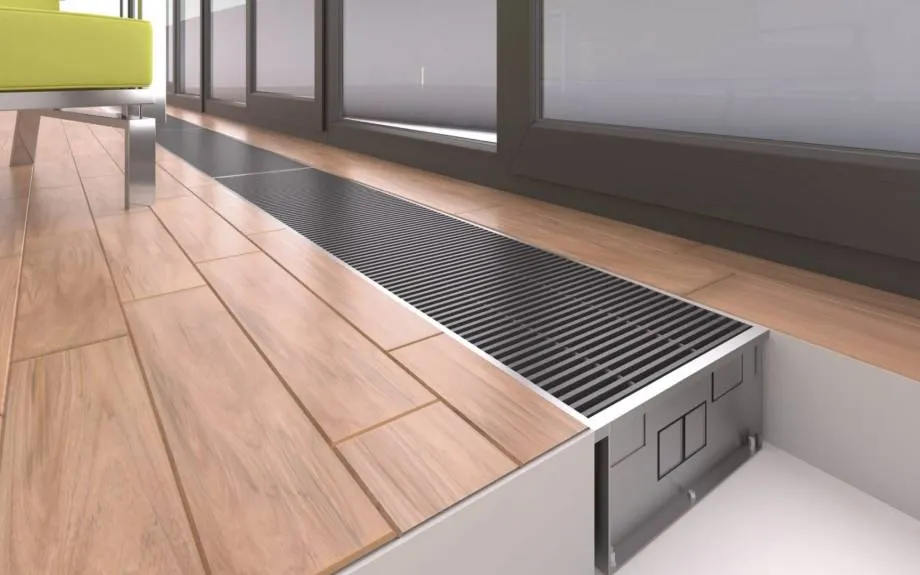

Встраиваемые в пол радиаторы отопления

Встроенное в пол обогревательные батареи способны поддерживать определенную температуру. Этот фактор, особенно важен в помещениях, где необходимо постоянно сохранять определенные условия, в том числе и температурный режим. Например, поддерживать нужную температуру при выращивании растений.

Встроенные в пол отопительные приборы по своей конструкции относятся к конвекторам. Основной принцип работы — это конверторный нагрев воздушных масс в помещении. Воздух, после нагрева от радиатора отопления, устремляется наверх, а остывший опускается вниз, тем самым обеспечивая круговое движение, что весьма продуктивно, так как воздух не успевает остыть полностью.

Эффект циркуляции воздушных масс, происходящих от встроенных радиаторов отопления, больший, чем использовании стандартных стеновых радиаторных батарей. Данный принцип в итоге позволяет значительно сэкономить на отоплении.

Оборудование можно устанавливать в зимних садах, торговых центрах, частных домах, тренажерных залах и других офисных и жилых помещениях.

Основные характеристики

Радиаторы, монтируемые в нишу пола — это оборудование, вырабатывающее тепло, устанавливаемое таким образом, чтобы не было заметно элементов конструкции нагревателя. Сам нагреватель состоит из каркаса, изготовленного из нержавейки, внутри которого размещены медные или алюминиевые теплообменники. Для подключения монтируемого обогревательного оборудования применяются трубки гофрированного типа, изготовленные из антикоррозийных материалов. Одним из главных отличий является отсутствие зазора между контуром и пластинками.

Перед установкой отопительного прибора изготавливается желоб, длина которого равна длине обогревателя. Помещенный в желоб прибор подключают к коммуникационным системам. Размеры обогревательных радиаторов бывают разными, начиная от 90 см и заканчивая системами, достигающими в длину 3 м. Различные размеры позволяют потребителю выбрать отопительный прибор нужного размера, способного обеспечить подогрев помещения и не занимать в нем много места.

Преимущества и недостатки

Прежде чем, приобрести радиатор, устанавливаемый в пол, необходимо ознакомиться с плюсами и минусами.

К преимуществам приборов можно отнести:

• надежность и безотказность обеспечивают продолжительный период эксплуатации, что позволит после монтажа оборудования не задумываться о ремонте систем или их замене;
• смонтированные радиаторы обладают высокими показателями КПД с низкими затратами на энергоносители;
• отопительные приборы экологичны;
• благодаря скрытому размещению, оборудование незаметно в помещении и не мешает размещению мебели и других предметов интерьера;
• установка радиаторов под полом позволяет установить панорамные окна в помещении.

К недостаткам встраиваемых батарей в пол можно отнести:

• для монтажа отопительных приборов нужно произвести работы по увеличению высоты потолков в помещении (невозможность установки в помещениях с высотой потолка более 3 м);
• достаточно высокая стоимость приборов, особенно в сравнении со стандартными отопительными радиаторами настенного или напольного типа;
• увеличение расходов на электроэнергию при наличии уприборов функции принудительной конвекции;
• усиленное распространение пыли в помещениях.

Чугунные батареи

Эти радиаторы используются издавна и по сей день. С появлением новых, более легких материалов, предпочтение стали отдавать им, убирая из квартир старые не эстетичные на вид чугунные батареи, но в последнее время радиаторы из чугуна снова начали входить в моду.

И это неудивительно, ведь при небольшой стоимости они обладают огромной прочностью и высокой надежностью.

Но большой вес и сложность в уходе для многих являются основополагающими минусами такого рода приборов.

Сегодня чугунные изделия выпускают двух видов:

• классические бюджетные «гармошки» в стиле «дешево и сердито» самых разнообразных расцветок и в вариантах под покраску
• изысканные дорогие дизайнерские модели в стиле «ретро», каждая из которых представляет собой своего рода шедевр, и стоимость может быть очень и очень высокой.

Как работают канальные конвекторы

Радиаторы, которые встраивают в пол, по принципу своей работы являются конвекторами. То есть устройствами, которые осуществляют теплопередачу посредством конвекции (в отличие от чугунных секционных приборов отопления, которые передают тепло путем излучения).

При конвекционном нагреве охлажденный воздух проходит вдоль нагретых ребер конвектора. При увеличении температуры плотность его уменьшается, и он перемещается вверх помещения через канальную решетку. Из комнаты теплый воздух выталкивает охлажденный более тяжелый воздух, который оказывается внизу помещения и частично в канале, где процесс повторяется.

При равномерном нагреве устанавливается достаточно постоянная циркуляция воздушных масс, что не только обеспечивает равномерный нагрев по всему объему, но и обеспечивает однородность газового состава, что позволяет эффективнее осуществлять вентиляцию.

Расчет мощности канального конвектора

Мощность встроенных радиаторов рассчитывается подобно подбору мощности типовых панельных отопительных приборов. Проект отопления должен, прежде всего, учитывать теплопотери помещений. Таким образом, определяется необходимая производительность конвекторов, на основании которой определяются размеры и количество таких приборов.

Для обеспечения эффективной работы встроенных приборов отопления необходимо соблюдение двух требований:

• К расчетной мощности встроенного радиатора необходимо прибавить 20% в том случае, если формула расчета мощности не учитывает размещение отопительного прибора в канале;
• Длинные конвекторы (свыше 2 м) необходимо подсоединять так, чтобы подача нагретого теплоносителя в теплообменник производилась с одной стороны, а охлажденная вода выводилась с другого конца, при этом трубопровод подключается крестообразно.

Требования в отношении самой системы для канальных конвекторов, встраиваемых в пол являются обычными (такими же, как и для панельных нагревателей): они должны выдерживать температуру до 95 градусов и давление до 7 бар (0,7 МПа).

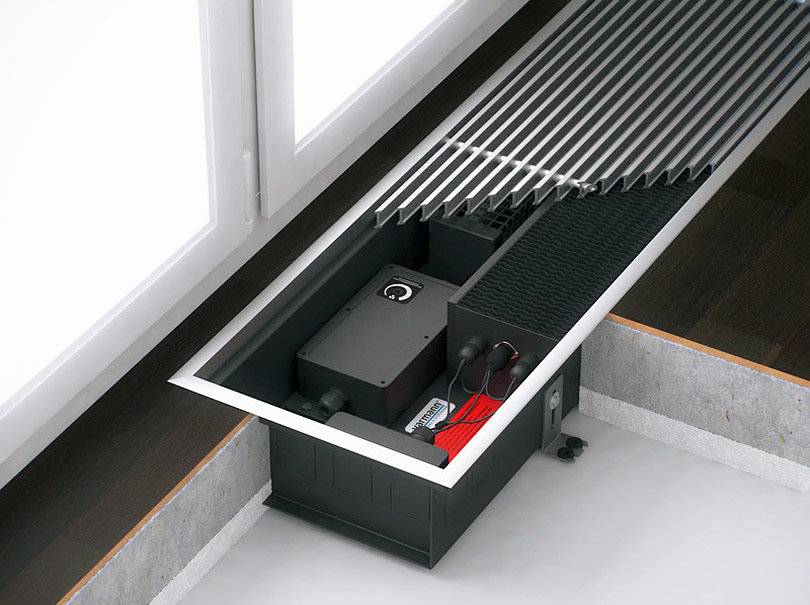

Конструкция встраиваемых в пол радиаторов

Встраиваемые батареи имеют очень простое устройство. Они состоят из металлического корпуса. В нем содержится нагревательный элемент, на котором закреплено множество конвективных ребер. Короб сверху защищен решеткой, располагающейся на уровне пола.

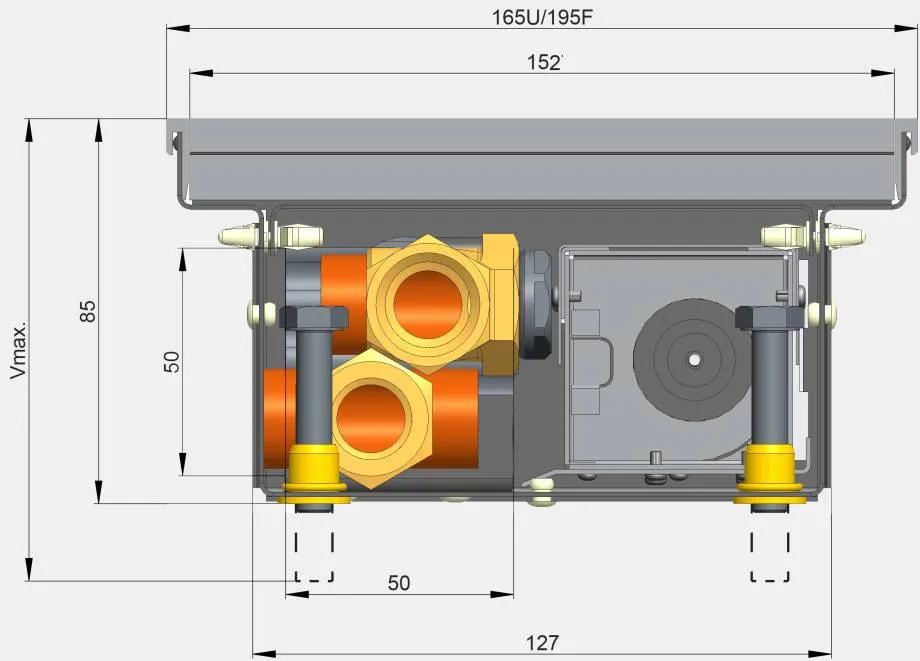

Конструкция встраиваемых в пол радиаторов

Для того чтобы снизить уровень шума, производимого вентиляторами, в конструкцию подобных радиаторов включают вставки из пористой резины. Внутри короба находятся электронные регуляторы и датчики, которые служат для управления температурным режимом и скоростью вентиляторов.

Внутрипольный конвектор FanCOil с корпусом из стеклопластика

Поскольку установленный в полу радиатор неприметен, качество прибора определяется не внешним видом, а материалами, из которых изготовлены его детали

Особое внимание нужно обращать на металл, который взят за основу при производстве батареи. При установке радиатора в помещениях с повышенной влажностью следует отдавать предпочтение приборам, сделанным из нержавеющей стали

В местах с нормальным уровнем влажности вполне допустимо использование батареи из оцинкованной стали. Детали прибора, как правило, покрываются порошковой краской, предохраняющей их от коррозии.

Радиатор, встраиваемый в пол (внутрипольный)

Единственной деталью радиатора, которую видно после установки прибора, является решетка, которая может быть изготовлена из следующих материалов:

• дерево;
• обычная, нержавеющая или оцинкованная сталь;
• алюминий;
• мрамор.

Конвектор Carrera с декоративной рамкой

Решетки также делятся на два типа:

• рулонные, которые можно скатывать;
• линейные, которые поднимаются только целиком.

Рулонные решетки бывают только с поперечными перекладинами. А в линейных решетках планки могут располагаться как вдоль, так и поперек. Если предполагается, что на радиатор будут наступать ногами, то в конструкции решетки не должно быть пластиковых элементов.

Конвектор с решеткой из нержавеющей стали

Нагреватели во встраиваемых радиаторах бывают двух видов.

1. Электрические. Оборудуются ТЭНами закрытого типа, на которых установлены пластины. Эти пластины делают из алюминия, меди или стали. Они служат для увеличения поверхности, соприкасающейся с воздухом. Качественный ТЭН может быть изготовлен из нержавейки, что увеличивает срок его эксплуатации. Радиаторы производятся с учетом всех требований по безопасности электрических приборов и оснащаются предохранителями для защиты от сбоев.
2. Водяные. Имеют нагреватели в виде металлической трубки с пластинами. С помощью патрубков подключаются к центральной системе отопления. Могут изготавливаться из алюминия, меди, нержавеющей или оцинкованной стали. Несмотря на эффективность, эксплуатация батарей с медными нагревательными элементами в условиях централизованного отопления многоквартирных домов затруднена. Им следует отдавать предпочтение для организации индивидуального обогрева.

Водяные внутрипольные конвекторы отопления

Поскольку у нас наиболее распространено водяное отопление, то и при выборе встраиваемых батарей предпочтение отдается моделям с водяными нагревательными элементами. Электрические радиаторы чаще используются там, где отсутствует возможность подключения к централизованному отоплению.

Напольный конвектор водяного отопления

В каких помещениях устанавливают встраиваемые в пол радиаторы?

У некоторых моделей есть дополнительные функции, такие как отвод конденсата, автоматическая регуляция, программируемый контроль климата.

Внутрипольный конвектор

Подобные радиаторы наиболее востребованы в помещениях, где требуется создать особый микроклимат:

• в теплицах;
• в музеях;
• в галереях;
• в домах с панорамными окнами.

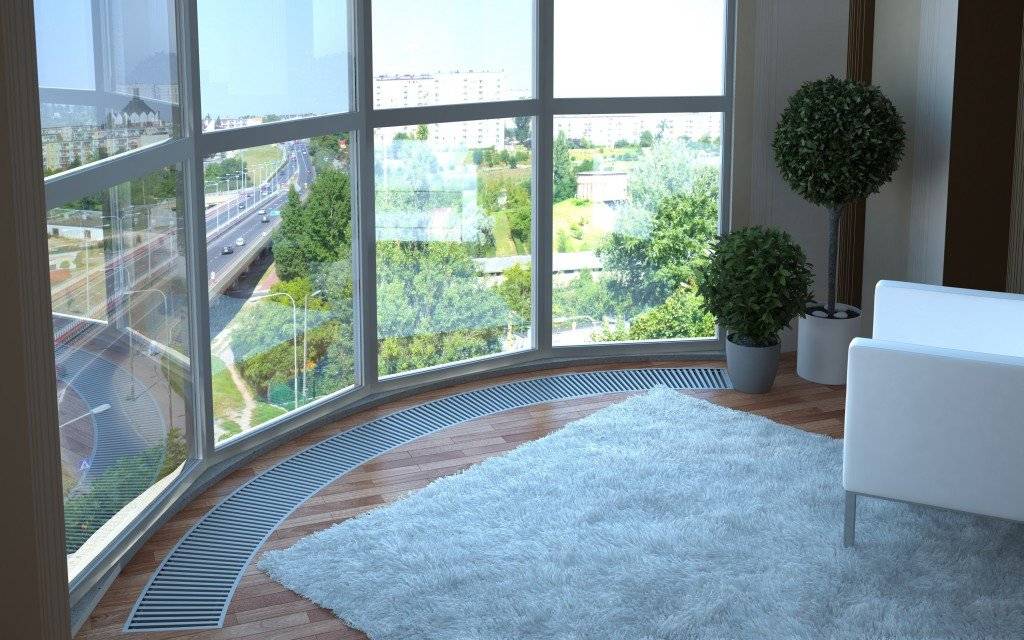

Радиусный/угловой внутрипольный конвектор

Универсальность и многофункциональность встраиваемых в пол батарей способствует тому, что им отдают предпочтение при организации отопления как в жилых помещениях, так и в офисных, а также в помещениях коммерческого назначения.

Встраиваемые конвекторы иногда устанавливают в подоконники

Требования к месту расположения радиатора в частном доме

Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).

Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене, рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.

Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:

• До пола 8-12 см;
• до подоконника 9-11 см;
• до стены 5-6 см;
• выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).

Требования к конструкции стены и пола:

• Стена, на которой будет крепиться отопительный прибор, должна быть оштукатурена.
• При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
• Напольные крепления для радиатора устанавливаются на чистовой пол.

Инструмент для установки:

• Дрель или перфоратор,
• Сверло 10 мм,
• Молоток,
• Шуруповерт для завинчивания саморезов при использовании угловых кронштейнов,
• Уровень строительный с ватерпасом или лазерный,
• Карандаш,
• Рулетка,
• Накидной радиаторный ключ из пластика,
• Ключ для американки.

Конвекторы и ламинат

Также, установка этих отопительных приборов является грубейшим нарушением технологии укладки ламината.

Ламинат к удивлению некоторых, не всегда бывает качественным. И даже среди премиальных марок попадаются бракованные партии.

Например, отслаивается декоративное покрытие и загибается вверх.

В случае его брака, вы имеете право вызвать эксперта. Причем не от поставщика, а напрямую от производителя.

Он все проверит, и если партия действительно бракованная, его обязаны бесплатно заменить на новую.

А если вы поставили внутрипольный конвектор, то о гарантийных претензиях можете сразу забыть.

Эксперт приедет, посмотрит на это дело, развернется, и довольный, что ничего менять они не обязаны, уедет обратно.

Также не забывайте, что ламинат не только расширяется, но иногда еще и сжимается. Очень часто он сжимается настолько, что перестает перекрывать даже плинтус, который до этого перекрывал его на 1,5см.

А декоративные бортики у конвектора имеют ширину всего лишь 5мм.

Поэтому в каждой второй квартире, вокруг установочного короба находятся либо широченные зазоры, либо короб сдавливается и намертво зажимает декоративную решетку.

На что обращать внимание: рабочие характеристики

Радиаторы отопления, встраиваемые в пол, делятся на два вида: электрические и водяные. Выбор тех или иных зависит от наличия подключение к централизованному отоплению. Электрические модели более универсальны.

Водяные модели более экономичны в эксплуатации, более надежны и долговечны. Их рекомендуют устанавливать в помещениях с большой площадью остекления. Также водяные батареи выбирают для помещений с высоким уровнем влажности (сауны, бассейны, оранжереи, зимние сады). Для таких условий используют специальную дренажную версию устройства.

Выбор подходящей модели делают на основании следующих параметров:

Габариты и вес конструкции.

• Тип. Две разновидности: водяные и электрические; каждая с вентилятором или без него.
• Отапливаемая площадь (свидетельствует о мощности).
• Назначение. Для загородных домов или универсальные (для квартир и загородных домов). Отопительные системы бывают двух- или однотрубными; радиаторы рассчитаны на работу с централизованной или автономной системой.
• Тип используемого теплоносителя (для водяных моделей). Возможные варианты: вода, гликолевая смесь (30% гликоля) или универсальный.
• Для водяных агрегатов: рабочее и опрессовочное давление (при гидравлических испытаниях, обычно на 15-25% выше рабочего), также диаметр подключения.

О том, когда внутрипольные конвекторы необходимы, в следующем видео:

Разновидности моделей

Напольные радиаторы отопления, встроенные в пол, разнообразны по функционалу, на что надо обязательно обращать внимание при выборе. Возможны следующие разновидности:. Вентиляторы в моделях с принудительной конвекцией работают от сети с напряжением 220 В или от источника с постоянным током на 12 или 24 В

Вентиляторы в моделях с принудительной конвекцией работают от сети с напряжением 220 В или от источника с постоянным током на 12 или 24 В.

• Термостат, управляющий температурой и мощностью, может быть электронным или механическим. Он располагается в корпусе, а контролируется дистанционным пультом. Электронная разновидность позволяет программировать изменение температуры в виде сценария.
• Существуют модели не только для отопления, но и для охлаждения. Они более сложны в устройстве и стоят дороже.
• Модели для высокого уровня влажности изготавливаются из материалов, не поддающихся коррозии. Для отвода конденсата предусмотрен дренажный сток.
• Некоторые модели оснащаются гибкими шлангами; их можно ставить на пол или убирать в нишу.

Современные здания имеют разнообразные архитектурные формы, в которые не вписываются стандартные радиаторы. Проблема решается с помощью угловых и радиусных внутрипольных конвекторов. Такие устройства необходимо заказывать, то есть, выезжать на объект и производить замеры.

Подобные батареи обладают следующими особенностями:

• Угловые модели. Угловые конвекторы используют в помещениях с панорамным окном угловой формы. Конструкцию собирают из двух частей, при этом учитывают градус соединения угла. Декоративную решетку нередко выполняют в виде узора из двух частей, сходящегося на стыке.

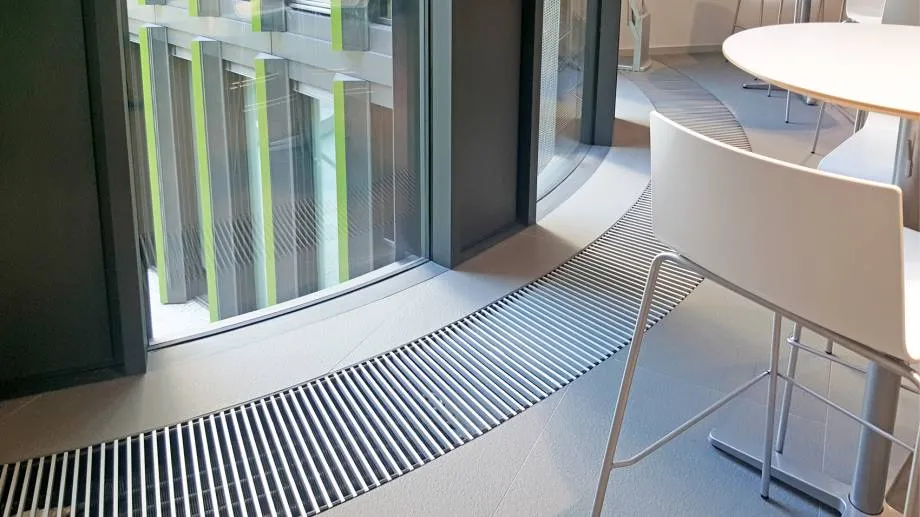

• Радиусные. Изогнутая форма радиатора копирует радиус оконного проема и повторяет его линию. Напольная решетка также разрабатывается и изготавливается под индивидуальный заказ.

Рекомендации по выбору

Чтобы рассчитать необходимую мощность встроенного радиатора отопления в пол, учитывают зимнюю температуру воздуха и габариты помещения (площадь, размеры окон, высоту потолков.). В среднем на квадратный метр площади получается около 100 Вт мощности конвектора.

Если при выборе вы остановились на бюджетной модели без корпуса, надо продумать две вещи: способ крепления к полу и термоизоляцию, чтобы уменьшить потери тепла. Для термоизоляции можно выбрать любой строительный материал, устойчивый к нагреванию.

Об отоплении дома с панорамными окнами в следующем видео:

7 Особенности монтажа

Установка в пол встраиваемых батарей не требует особой подготовки. Для того чтобы сделать это собственноручно, необходимо хорошо изучить устройство теплового оборудования в доме.

Внутрипольный конвектор POLVAX

Чтобы продлить срок службы приборов, обеспечить эффективный обогрев помещения и не потратить много денег и сил впустую, при монтаже радиаторов следует обратить внимание на следующие нюансы

1. Давление в системе центрального отопления. Поскольку батареи, устанавливаемые в пол, предназначены в основном для обогрева загородных домов, они, как правило, не рассчитаны на то, чтобы выдерживать давление, которое присуще системам централизованного отопления. Если все же принято решение установить встраиваемый радиатор в квартире многоэтажного дома, то при выборе модели следует опираться, прежде всего, на этот показатель.

   Монтаж внутрипольного конвектора

2. Высота потолков в помещении. Чем больше объем комнаты, которую требуется отапливать, тем большей должна быть мощность встраиваемых радиаторов. Расчет осуществляется по формуле 1 кВт на 10 м кв.
3. Подводка электричества к радиаторам отопления водяного типа. Этот момент следует продумать еще на стадии проектирования здания или до начала ремонта помещения. В ином случае установить получится только радиатор с электрическим нагревателем.
4. Пространство в полу, необходимое для установки радиаторов. При этом опираются на габариты приборов. Между полом и радиатором должно оставаться пространство, высота которого варьируется в зависимости от модели прибора.

Установка внутрипольного конвектора

Таблица. Пошаговая инструкция по монтажу встраиваемого в пол радиатора с водяным нагревателем.

Шаг 1	Вместе с системой «теплый пол» можно установить внутрипольные конвекторы для дополнительного обогрева витражей, выходящих на северную или северо-западную сторону дома. Они также будут служить как обогреватели в межсезонье, когда требуется обеспечить дом небольшим количеством тепла без задействования всей отопительной системы. Таким образом, достигается экономия средств.
Шаг 2	По габаритам модель радиатора подбирается в зависимости от высоты системы «теплый пол». Предпочтение следует отдавать модели со встроенным вентилятором, который будет осуществлять обдув стекол витража и эффективно бороться с конденсатом.
Шаг 3	Подводятся и утепляются трубы центрального отопления. Для радиаторов с вентилятором потребуется подвести электрический кабель и поставить терморегулятор, чтобы следить за температурой.
Шаг 4	К централизованной системе подключаются внутрипольные конвекторы путем соединения с трубами радиатора, расположенными, как правило, сбоку в спрятанном под декоративной крышкой отсеке.
Шаг 5	Расстояние от витража до батареи должно составлять не менее 50 мм. Если встраивать конвектор в проем витража, то его площадь существенно уменьшается и, соответственно, уменьшается его КПД. Но при этом прибор не занимает лишнего пространства и ему не будут мешать шторы при обдуве стекол витража.
Шаг 6	Прибор комплектуется инструкцией, изучив которую, можно без проблем подключить радиатор по всем правилам и добиться его эффективной службы на протяжении многих лет.

7.1 Шаг 1

На первом этапе требуется подвести трубопровод для подведения теплоносителя. На этом же этапе выполняют подведение электрической проводки.

7.2 Шаг 2

В процессе установки внурипольного нагревателя потребуется залить стяжку. При этом требуется учесть размер канала под монтируемый отопительный прибор.

7.3 Шаг 3

В подготовленное ложе, установить нагреватель. В пространство между нагревателем и стеной ложа уложить теплоизолятор. С использованием регулировочных болтов выровнять прибор по горизонтали.

7.5 Шаг 5

Для повышения качества тепловой изоляции, цели, образовавшиеся между кожухом прибора и стенами ложе применяют силиконовый герметрик.

7.6 Шаг 6

На этом этапе можно включить прибор и закрыть его декоративной решеткой.

На самом деле, монтаж внутриполового нагревателя не отличается сложностью и его можно довольно легко сделать своими руками.

В своих квартирах и домах мы привыкли видеть навесные секционные батареи, поэтому даже не догадываемся, что есть более практичные и удобные варианты. Напольные радиаторы отопления обладают множеством преимуществ. Существует несколько видов таких приборов. Однако и секционная, и напольная разновидность агрегатов отопления занимает определенное место в помещении вдоль стен, поэтому не подходит для комнат с панорамными окнами. В этом случае используют встраиваемые радиаторы.
