Камин с водяным контуром

Системы разводки отопления

При организации системы разводки отопления стоит учесть, что они встречаются двух разновидностей: открытые и закрытые.

В первом случае циркуляция воды происходит за счет наклона трубопровода. Нагретая вода подается в самую верхнюю точку. После этого она проходит по всему трубопроводу самотеком. Уровень при этом постепенно снижается. В котел вода возвращается по трубе, которую называют обраткой. В чердачном помещении устанавливается расширительный резервуар для обеспечения возможности расширения при увеличении температуры. Нагретая вода вытесняется в расширительный резервуар, при постепенном охлаждении наблюдается обратный процесс.

Основное преимущество открытой системы заключается в ее простоте. Монтаж может быть выполнен самостоятельно. Однако она не подходит для отопления значительной площади.

Система закрытого типа циркуляции происходит принудительно при помощи специального насоса. В этом случае трубопровод чаще всего монтируются из пластиковых труб. Поскольку в их конструкции предусмотрено несколько слоев, они отличаются повышенной теплоизоляцией по сравнению с металлическими трубами. Это позволяет снизить теплопотери при транспортировке воды.

Вода в закрытой системе нагревается до 90 градусов или даже ниже. Она поступает в накопительный бойлер, после чего попадает в систему трубопроводов. Ее движение осуществляется за счет функционирования циркуляционного насоса. Прекращение или нарушение теплоотдачи может быть причиной закипания воды. Это приведет к отключению насосного оборудования и росту давления внутри. Оно, в свою очередь, станет причиной выхода из строя системы.

Чтобы предотвратить это в камине устанавливается дополнительный змеевик. При необходимости через него подается холодная вода, понижая температуру системы. Другой вариант защиты это монтаж термодатчика. Как только температура воды достигает критических значений, автоматическая система сбрасывает ее в канализационную систему.

Камина с водяным контуром – это экономичный вариант для организации дополнительной подачи тепла или отопления небольшого коттеджа или дачного домика.

class=”post-single__hr”> Получайте новые статьи на почту каждый день!ПодписатьсяТеги: вода ремонт отопление интерьер class=”post-single__hr”> Мой мирFacebookВконтактеTwitterОдноклассники

Как выбрать камин с водяной рубашкой

Выбор подходящего камина с встроенным водяным контуром, задача не из легких. При подборе подходящего оборудования, учитывают несколько важных факторов и характеристик каминной топки:

• Принцип работы – камины на дровах с водяным контуром, выпускаются длительного и обычного горения. Классические версии, малоэффективны. Дрова в топке сгорают за 2-3 часа. Твердотопливный отопительный камин длительного горения с водяным контуром, работает от 4 до 6 часов от одной закладки дров.

Материал топочной камеры – камины производят из стали и чугуна:

1. Металлический камин, изготовленный из конструкционной или нержавеющей стали, быстро прогревается и начинает отдавать тепло, но также быстро остывает. Преимущество – небольшой вес изделия, не более 100 кг и относительно небольшая стоимость. Срок службы 12-15 лет.

Чугунный камин, хорошо аккумулирует тепло. После затухания пламени, еще несколько часов поддерживает нагрев теплоносителя. Чугунную конструкцию отличает большой вес топки. Стоят чугунные камины дорого, что объясняется особенностями производства. Срок службы не менее 30 лет.

Помимо принципа работы и материала камина, при подборе учитывают еще два параметра: необходимую мощность и производителя.

Как рассчитать мощность камина

Сложность расчетов мощности камина с водяным контуром обогрева, заключается в том, что производитель указывает в технической документации сразу два значения. Приводятся параметры общей производительности и мощности самого теплообменника.

Первое значение указывает на то, какую площадь камин сможет прогреть, используя комбинированный принцип нагрева. Вторым коэффициентом (мощностью теплообменника), обозначают количество тепла, поступаемого в радиаторы отопления.

Методика расчетов, принимая во внимание указанные параметры, следующая:

• Вычисления по общей мощности – расчеты проводят по формуле 1 кВт = 10 м². Соответственно, для дома на 110 м², подойдет 11 кВт камин. Но, приведенные расчеты действительны, только если планируется топить постоянно. Если такой возможности нет, подбирают камин в 1,2-1,5 раза мощнее.

Вычисления по теплообменнику – второй указанный коэффициент мощности, это производительность теплообменника. Камины работают по принципу комбинированного нагрева. В комнате, где установлена каминная топка, будет тепло за счет конвекционного нагрева. Помещение не нуждается в радиаторах. От общих размеров отапливаемых помещений, отнимают площадь комнаты с камином.Подбирают коэффициент производительности теплообменника по формуле 1 кВт = 10 м². Если планируется водяное отопление от камина с естественной циркуляцией, добавляют запас мощности в пределах 10%.

Объем теплообменника в камине должен быть достаточным, чтобы обеспечить равномерный прогрев теплоносителя. В технической документации указываются допустимые границы значений.

Чтобы определить, насколько выбранный камин соответствует данному параметру, подсчитывают общий объем теплоносителя в системе отопления здания. Рабочие параметры теплообменника, указанные в документации, должны на 10% превышать характеристики радиаторной системы.

Для удобства и облегчения подбора подходящего камина с водяным контуром, разработаны специальные онлайн калькуляторы. После ввода необходимых значений, программа самостоятельно подберет оптимальный вариант.

Производители каминов с водяной рубашкой

Камины с встроенным контуром, разрабатывают несколько российских и зарубежных заводов. Благодаря популярности, постоянно внедряются новые решения. Камины выпускаются в классическом и современном исполнении. Имеют красивое оформление и высокую теплоотдачу.

Особой благосклонностью потребителя, что показывает неизменный спрос на продукцию, пользуются следующие модели (для удобства список распределен по территориальному признаку):

• Российские камины:
  • МЕТА Ангара Аква,
• Везувий ПК-01,

ЭкоКамин Бавария, Бранденбург Призма, Metafire ВАРТА АКВА.
Итальянские камины:

• La Nordica Termo Isotta,

EdilKamin Warm CS.
Бельгия: EFEL Harmony III. Немецкие камины:

• Spartherm,

Shmid.
Сербские камины: MBS Thermo Vesta plus. Швеция: Keddy K 836. Французские камины: Chazelles. Чешские камины:

• Romotop TALA 11 и Romotop Granada,

ABX Belt 10 Аква.

При выборе, стоимость камина зачастую имеет решающее значение. Цены на продукцию имеют разбежку от 80 до 500 тыс. руб., в зависимости от производителя, функциональных возможностей, мощности и предназначения.

Цены на российские камины, находятся в бюджетном сегменте. МЕТА Ангара Аква, продается, начиная от 40 тыс. руб., а Бранденбург Призма от 34 тыс. руб. Европейские аналоги, стоят в 3-4 раза дороже.

Планируем отопление дома камином с водяным контуром

Камин для дома с водяным контуром — пример установки в системе с ​​котлом для центрального отопления и солнечными коллекторами

Уже на стадии проектирования дома вы должны включить в проект все элементы, необходимые для установки в доме всей системы отопления, чтобы все работало должным образом. Прежде всего, надо запланировать подачу воды в контур, и отток воды.

Кроме того, важно предусмотреть место для дымохода, клапанов или вентиляционных отверстий, через которые будет поступать воздух, необходимый для надлежащего процесса горения. Для обеспечения безопасности, система должна быть оснащена открытым расширительным баком, который будет принимать воду, протекающую в трубах, когда она увеличит свой объем, что обеспечит надежную защиту от опасных скачков давления

Для обеспечения безопасности, система должна быть оснащена открытым расширительным баком, который будет принимать воду, протекающую в трубах, когда она увеличит свой объем, что обеспечит надежную защиту от опасных скачков давления.

Можно также использовать систему теплообменника. Такое решение позволяет осуществлять работу в замкнутой системе, а избыточное тепло будет принимать радиатор, расположенный в контуре.

Холодная вода подается в радиатор, когда температура в рубашке превышает 95 °С. Другим, более эффективным, но более дорогостоящим решением является использование бака для аккумуляции тепла. Это позволяет накапливать избыточное тепло и использовать его дольше, когда печь уже не горит. Тогда нет необходимости монтировать газовый котел в качестве дополнительного источника тепла для сильных заморозков.

Если вы решитесь на установку камина с котлом, то это потребует установки дополнительного теплообменника для работы оборудования в двух различных системах – открытой и закрытой. Камин должен быть расположен как можно ближе к дымоходу, который должен иметь как можно меньше перегибов. Кроме того, необходимо заранее продумать место, где поставить систему управления, датчики температуры, а также проводку для электрических насосов.

Автоматика – ключ для правильной работы

Камин дает значительное снижение расходов на отопление, но только если вы хорошо контролируете процесс горения.

Производители предлагают два варианта автоматической подачи воздуха в камеру сгорания. Первая использует вентилятор, который подобран вместе с блоком управления и расширительным баком. Другим предложением является применение дросселей, контролируемых системой автоматики.

Для обеспечения безопасности в случае сбоя электропитания, вы должны установить источник бесперебойного питания.

Камин с водяным контуром – это очень модное решение из-за декоративной функции и эффективного обогрева. При правильном выборе топлива и правильной работе устройства вы сможете достичь снижения затрат на отопление. Наилучшие результаты могут быть достигнуты за счет включения в систему дополнительного источника тепла, например, газового котла, в сочетании с установкой теплообменника.

Решение смонтировать такой камин должно быть принято еще на этапе проектирования дома. Это позволит избежать ненужных расходов, связанных с адаптацией комнат для его правильной и безопасной эксплуатации. До принятия окончательного решения необходимо выполнить полный расчет стоимости, так как только продуманные решения дадут реальную экономию.

КПД печей-каминов

Немного вводной информации о КПД печей-каминов:

• КПД, даже в идеальных условиях испытательной лаборатории, — величина непостоянная и зависит от интенсивности горения.
• Самый высокий КПД (до 90%) у печей-каминов длительного горения с вторичным дожигом. В таких моделях топливо сгорает полностью, образуя минимум золы, плюс тепло выделяется во время сгорания пиролизных газов, которые у остальных печей-каминов в прямом смысле вылетают в трубу.
• КПД снижается, если печь-камин мощнее или наоборот, слабее, чем нужно для отопления помещений заданного объема. В первом случае в доме будет душно, придется проветривать, т.е. энергия тратится впустую. Во втором генерируемый печью теплый воздух будет быстро остывать, и потребуется больше дров для достижения комфортной температуры.

Говоря об увеличении КПД, корректно рассматривать не отдельно взятую печь-камин, а всю отопительную систему, в которую также входят дымоотводы и теплопроводы.

Условия для эффективной работы отопительного оборудования закладываются еще на этапе монтажа

В частности, важно правильно спроектировать дымоход, чтобы добиться оптимальной тяги (при избыточной растет расход топлива, при недостаточной дым идет в комнату), и изолировать каналы

Кроме того, КПД будет выше, если:

• выбрать место для печи-камина с учетом направления циркуляции воздуха;
• уменьшить теплопотери в помещении — заделать щели, утеплить полы и стены;
• сделать воздухоотводы для принудительного распределения тепла;
• использовать специальные теплоаккумулирующие вставки для камеры сгорания или внешние блоки (популярные бренды Hoxter, Romotop).

Влиять на КПД можно и в процессе эксплуатации оборудования.

Виды каминов

Перечислим, какие виды каминов можно сложить или установить в доме:

Закрытый — заглублен в нишу стены. Второе название — английский.

Закрытый камин в доме

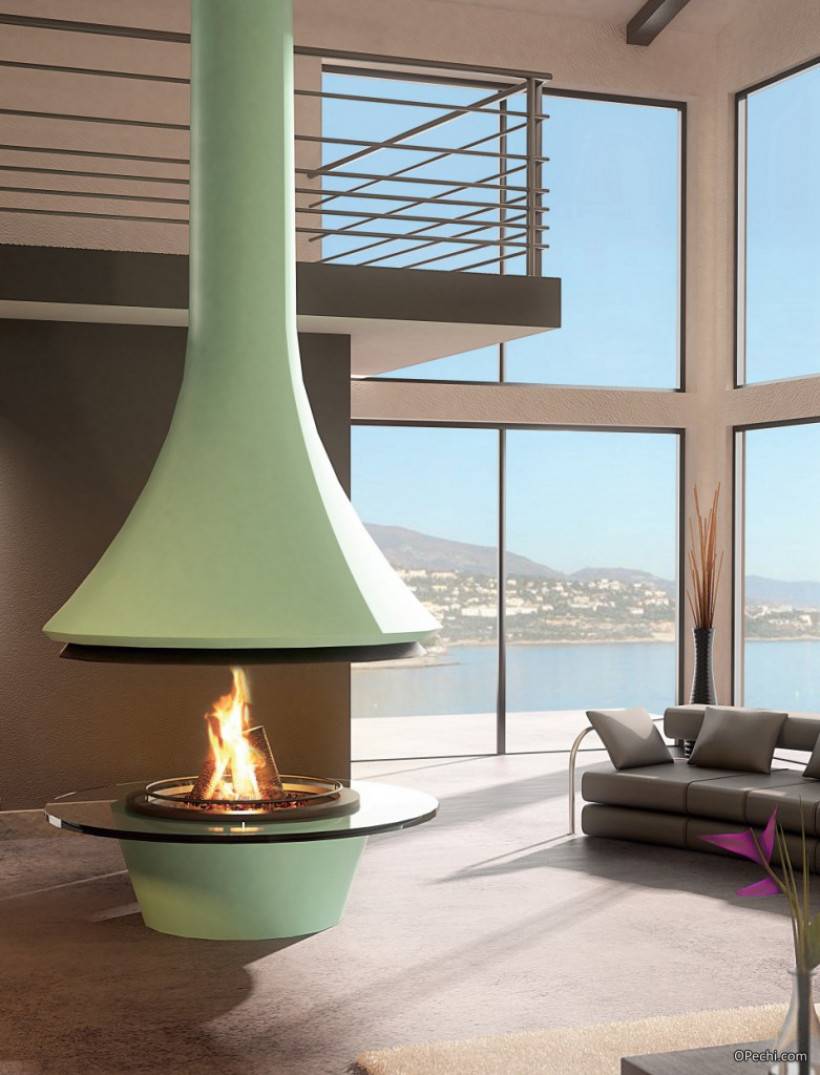

Открытый — расположен посредине помещения, его топливник открыт со всех сторон. Другие названия — швейцарский, альпийский.

Открытый камин в центре помещения

Полуоткрытый — аналог закрытого вида каминов, его пристраивают рядом со стеной без сооружения в ней ниши. При этом дымоход поднимается вверх вдоль стены.

Полуоткрытый камин в частном доме

Камин Томпсона — разновидность камина открытого вида, в котором геометрия топки устроена так, что все вертикальные стены отражают тепло от сгорания дров в комнату. Имеет увеличенный размер топки. Отличается лучшей теплоотдачей и изолирует помещения от попадания дыма.

Камин Томпсона

Камин с дверцей и теплоприёмником (позволяет аккумулировать тепло и использовать его на обогрев дома, подогрев водопровода). Обеспечивает дополнительный обогрев помещения.

Камин с дверцей

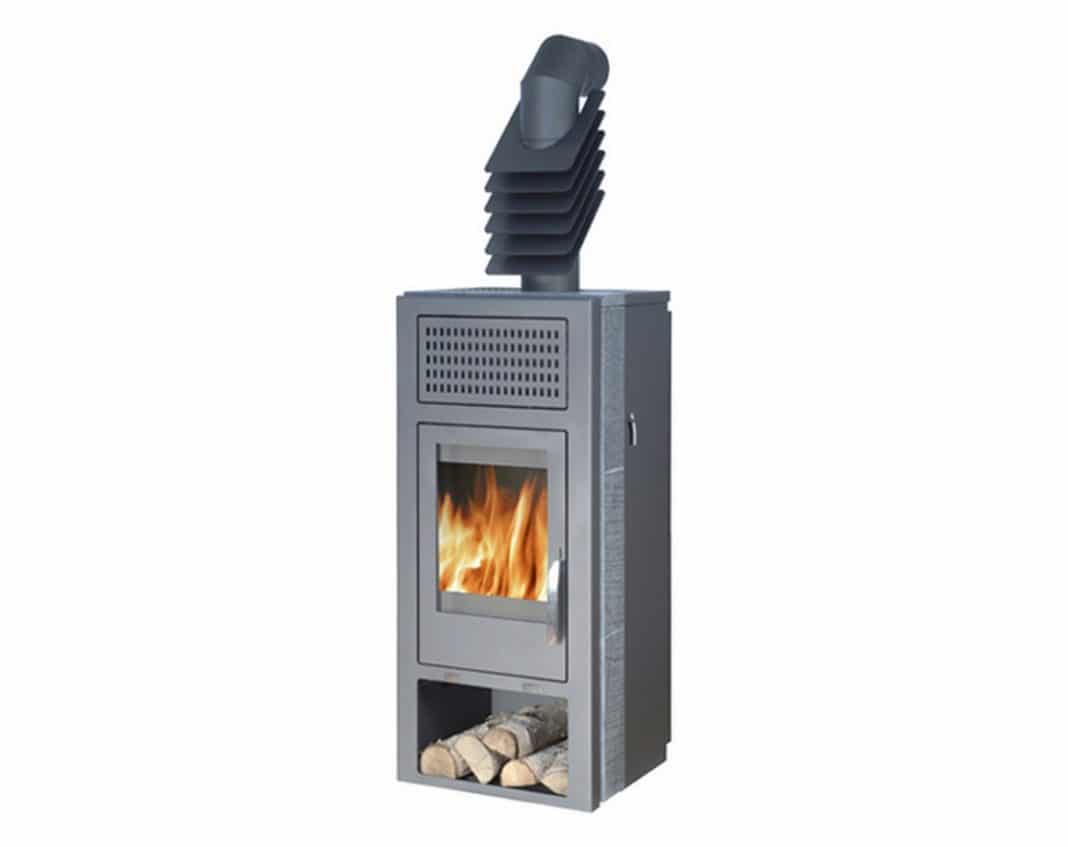

Печь-камин — устройство, в котором совмещены функции отопительного котла и декоративного камина. Работает в качестве основного отопления.

Печь-камин

Современные модели открытых печей могут расходовать на обогрев и образование тепла разные виды энергоносителей — электричество, газ, биотопливо. По признаку используемого топлива их классифицируют на дровяные, электрические, пеллетные, биотопливные, газовые.

Установка змеевика на дымовую трубу

Для печей небольших парилок можно устанавливать теплообменники непосредственно на дымовую трубу. Конструкция водогрейного змеевика практически ничем не отличается от встроенных теплообменников, единственным неудобством является потребность в установке дополнительной аккумулирующей емкости под горячую воду.

Многие владельцы парилок устанавливают на печку каменку оба типа теплообменников, внутренний из легированной стали и наружный – из меди или медного сплава. Первый водяной контур используется для получения горячей воды и кипятка, второй – постоянно заполнен жидкостью и закольцован на систему отопления.

Типичные схемы подключения камина к отопительной системе

Гравитационная конвекция.

Чтобы максимально повысить КПД камина и эффективно распределить тепло, сгенерированное в его топочной камере, по всему дому, необходимо интегрировать камин в контур обогрева дома (в случае с камином в водяной рубахе). Камины с воздуховодами нуждаются в особой развертке нагревательных элементов.

Схема воздушного отопления камином зависит от площади обслуживаемой территории. Так, гравитационная разводка подойдет, если площадь помещения, нуждающегося в обогреве, очень маленькая. Длина воздуховодов не должна превышать 3 м в длину. В таком случае нагретый у камина воздух будет подниматься по каналам, вытесняя на концах труб холодный воздух.

Принудительная конвекция.

Данный контур является полностью энергонезависимым, прост в проектировании, установке и использовании. Требования к его монтажу: длина воздуховодов не должна превышать 5 м, сама труба должна быть ровной с минимальным количеством поворотов. Конструкционным материалом труб должен выступать огнеупорный алюминий, способный выдерживать температуру 250°C. Теплоизоляция корпуса воздуховодов обязательна.

Контур с принудительным движением воздуха, хотя и стоит дороже в исполнении, по сравнению с гравитационным аналогом, он позволяет отопить большую площадь помещения. При этом на эффективность системы не повлияет сложная планировка дома. Помимо воздуховодов данный контур комплектуется элементами приточной вентиляции (как главный движущий механизм теплого воздуха), соединительными узлами и уголками, всевозможными элементами управления направленными потоками воздуха.

Особенности

Если принято решение об устройстве в доме камина, важно понимать разрушительные возможности агрегата, так как от этого будет зависеть безопасность устройства. Красота пламени в камине – лишь малая толика сложной системы

Каминная печь включает в себя много элементов, которые невидимы глазу. Ее части условно можно разделить на внешние (декорации) и внутренние, отвечающие за функциональную пригодность.

По форме камина такие устройства бывают угловыми, трапециевидными или овальными. Тип подбирается в соответствии с эффектом, который хозяин хочет придать интерьеру.

К функциональным частям относятся:

• топка;
• дымоход или дымосборник;
• корпус, короб дымохода.

От каждой части очага зависит его энергетическая эффективность, а также тепловая отдача и срок службы. Для сборки камина подходят отдельные части, приобретенные в магазине, или созданные собственными руками из подходящих стройматериалов.

При сборке важно уделить внимание изоляции топки. Этот этап особенно важен, если дом построен из бруса или бревен. Нельзя допустить соприкосновения с древесиной горячих элементов камина, это правило касается пола, стен, а также перекрытий

При соблюдении правил тепло камина добавит уюта деревянному дому без риска появления возгорания

Нельзя допустить соприкосновения с древесиной горячих элементов камина, это правило касается пола, стен, а также перекрытий. При соблюдении правил тепло камина добавит уюта деревянному дому без риска появления возгорания.

Если устройство топки камина куплено производственное, то оно обычно из чугуна или стали. Кладка собственными руками возможна из жаропрочного кирпича. Это надежный устойчивый к жару материал. Камин с чугунной топкой дополнительно защищается шамотным кирпичом внутри. Это правило обязательно к исполнению, если топка камина стальная.

Обзор и стоимость популярных моделей

Много проверенных производителей предлагают свою продукцию, но наибольшей популярностью пользуются российские модели.

1. «Экокамин». Компания предлагает модель Бавария Призматик — экономное устройство с КПД в 78%. Удобные размеры топки позволяют вмещать поленья до 50 см. Мощность нагрева составляет 14 кВт, что дает возможность обогреть помещение площадью около 100 кв. м. Качество используемых материалов гарантирует бесперебойную работу камина более 10 лет. Стоимость модели в районе 45 тыс. руб.
2. Чешский камин Belt 10 Aqua от АВХ отличается внешней эстетикой с комбинацией металла и натурального камня. Отапливаемый объем до 220 куб. м. Мощность камина составляет 10 кВт. В качестве топлива используются как дрова, так и угольные брикеты. Стоят печи этой линейки от 130 тыс. руб.
3. Варта Аква с плитой и водяным контуром. Здесь собраны воедино камин и оборудование для приготовления пищи, что очень удобно для использования в маленьких помещениях. Мощность модели 13 кВт. Отапливаемая площадь до 130 кв. м. Работает на дровах и буром угле. Стоимость такого универсального камина от 35 тыс. руб.
4. Ангара Аква. Камин изготовлен из листового железа. Внутренняя часть топки облицована жаропрочным веществом. Мощность 13 кВт, отапливаемый объем составляет 230 куб. м. Это позволяет протопить дом до 160 кв. м. Устройство оснащено призматическим панорамным стеклом. Работает на пеллетах, сухих дровах и угле. Цены на модели Ангара Аква начинаются от 45 тыс. руб.
5. EdilKamin Acquatondo 22 prizma. Итальянский камин с прекрасными внешними и функциональными характеристиками. Способен производить горячую воду для отопления дома и техническую для обеспечения бытовых нужд. Работает на дровах и угольных брикетах. Мощность 23 кВт. Установка пристенная или фронтальная. Цены на такое оборудование начинаются от 200 тыс. руб.

Камин с водяной рубашкой Belt 10 Aqua от АВХ

Среди всех представленных моделей, наверняка найдется та, которая больше всего отвечает заявленным требованиям. Ежегодно выпускаются новые усовершенствованные камины, установив которые можно создать необходимый домашний уют и комфорт в доме.

Установка камина

Чтобы печь начала отапливать помещение, нужно присоединить её к системе обогрева. Для этого применяются специальные инструменты и материалы:

• Подставка для установки камина.
• Бак расширения.
• Труба из меди, чтобы присоединить конструкцию.
• Контролёр, чтобы управлять процессом обогрева.
• Термическая защита – датчик, который оберегает печь от закипания. То есть, при достижении температуры воды в 90˚С, вода перебрасывается в контур.
• Клапан от подрыва. Иными словами, это защита печи от того, что чрезмерно повышается давление.
• Соединительные элементы: вентили с муфтами, санитарные технические соединения, которые применяются во время монтажа.
• Теплообменник, если форма присоединения является открытой.

Плюсы и минусы водяных печей-каминов

При естественной циркуляции теплоносителя можно обойтись одними дровами — без электричества и газа

Каминные топки и печи с жидкостным теплообменником отличаются рядом преимуществ:

• независимость от электричества и газа – для закладки используются дрова;
• компактные габариты, что подходит для любой зоны помещения;
• возможность использования для обогрева и приготовления пищи;
• поддержка комфортного температурного режима в большом доме;
• равномерность распределения и подачи тепла в дальние комнаты;
• большой КПД при минимальных топливных затратах;
• эксплуатация печек с контуром и баком для горячего водоснабжения;
• безопасность – наружные части корпуса с облицовкой не нагреваются;
• подключение к радиаторной системе отопления.

Печной камин с водяной системой имеет несколько недостатков:

• минимальная автоматизация кирпичных и металлических моделей;
• затраты времени на закладку топки и розжиг огня;
• образование копоти, сажи и дыма при использовании дров из хвойных деревьев, вишни, ивы;
• быстрое остывание стальных модификаций;
• для топки углем подходят не все агрегаты.

Установка и монтаж

Следует доверить работу по установке специалистам и не рисковать, устанавливая его своими руками.

1. После тщательного осмотра камина следует убедиться в целостности деталей и крепости соединений.
2. Прибор устанавливают на 30-40-сантиметровый фундамент.
3. По уровню следует выровнять устройство и подключить к дымоходным каналам и водяной системе. Согласно отзывам потребителей, эта процедура несложна.
4. Следующим этапом является монтаж составляющих, согласно инструкции для каждой отдельно взятой модели, что можно посмотреть на видео.

Стандартная модель подключения у большинства каминов с водяной рубашкой приблизительно одинакова:

• устраивают сам камин в подвальном либо жилом помещении;
• в подсобном помещении устанавливают гидроаккумулятор,
• устанавливают по внутреннему периметру дома радиаторы для отопления помещения.

Размещение расширительного бака изменяет тип системы, которая в зависимости от его расположения бывает закрытой или открытой:

1. Открытая система характеризуется размещением расширительного бака в наивысшей точке помещения; теплообменник, находящийся в свободной части топки, располагается в змеевике и заполняется водой под действием гравитации. Такая система проста, ее без труда можно смонтировать своими руками, но ввиду большой энергетической потери воды и высокого гидравлического давления труб – малоэффективна.
2. При закрытой системе теплообменник располагается в закрытой части камина, а для циркуляции воды в системе используется насос. Вода закипает в случае остановки циркуляции, вследствие чего срабатывает аварийное отключение оборудования. Такая система намного сложнее для сборки своими руками

Для предотвращения такого явления в задней части устройства устанавливают дополнительный змеевик, наполняющийся при необходимости холодной водой. В водяную рубашку таких каминов встроен датчик температуры воды, и в случае ее перегревания система автоматически отключается.

Подключение к системе отопления

Выбирая место расположения обогревательного прибора, учитывайте, что этому помещению будет доставаться весь жар, здесь можно будет любоваться пламенем, но здесь же и придётся топить, а значит, неизбежен древесный мусор, зольная пыль и т. д. Подходить к камину должно быть удобно.

Несгораемое основание и стены вокруг печи – обязательное условие. Многие используют керамику, но можно делать и кирпичный кожух, и металлические листы. Советуется все отделочные работы закончить, до установки печи.

Прежде чем подключать печь, система отопления должна быть полностью закончена: радиаторы, трубы, группа безопасности, расширитель и т. д. Всё должно быть на местах.

Открытая система подключения камина с водяной рубашкой

На задней стенке находятся выходы теплообменника, и определяются подача и обратка (как правило, на корпусе есть пометки, где какой патрубок).

При помощи монтажного комплекта, который можно приобрести отдельно, процесс подключения можно сделать быстро и просто. На трубы отопления монтируются шаровые краны, чтобы была возможность производить различные работы с отдельными элементами, не сливая теплоноситель со всей системы. Соединение осуществляется при помощи американок. Все стыки герметизируются лентой ФУМ.

Если дом двухэтажный, хорошо располагать отопитель недалеко от лестницы,- тогда тепло будет подниматься вверх и греть второй этаж.

Модельный ряд подобных каминов и их средние цены

1. Каминная топка Kratki Antek PW мощностью 8 кВт изготовлена из чугуна, топится деревом и стоит 800 долларов США.
2. Немецкая топка Lina FD 6757 вырабатывает тепловую мощность в 9 кВт, сделана из стали, весит 220 кг и обойдется потребителю в 5 300 долларов.
3. Российская печь Эльба 600 от производителя Мета вырабатывает мощность в 10 кВт, весит 82 кг и обойдется покупателю в 280 долларов.
4. За французскую печь Supra Classigues 148C из чугуна мощностью 13 кВт, сделанную в классическом стиле, заплатить придется 2500 долларов.
5. Альфа 700 от российского производителя Экокамин имеет мощность в 15 кВт, изготовлена из стали и отделана шамотом, стоит 460 долларов.
6. За французскую печь Sequin Panoramic мощностью 17 кВт заплатить придется 2800 долларов США.
7. 18-киловатная Вега от Экокамин с простым современным дизайном, сделанная из стали и шамота, стоит 2300 долларов.
8. Invicta 800 Chaudiere французского производства сделана из чугуна и стали, имеет мощность 20 кВт и стоит 2350 долларов.
9. Польская 30-киловатная Kratki Amelia изготовлена из чугуна, весит 200 кг и стоит 2100 долларов.

Так, видно, что стоимость печи зависит не только от ее тепловой мощности, но и от страны производителя, дизайна, количества использованного при изготовлении металла.

Читайте так же, инструкцию о том как сделать печь камин своими руками

Краткий видео обзор

Особенности проектирования камина с кожухом

Какой бы конфигурации, мощности и размера вы не собирались реализовать камин, обязательным условием конвекционного теплообмена является установка вентиляторов. При стандартном обогреве камином дома, циркуляция воздуха будет осуществляться только за счет разности температуры (плотности воздуха).

Алгоритм движения воздуха в кожухе

Естественно, эффективность такой конвекции крайне низкая. При создании искусственной конвекции, интенсивность камина будет создаваться направлением потоками воздуха.

Большое значение также имеет место установки вентиляторов. Главной особенностью такой конструкции является расположение таким образом, чтобы они подавали холодный воздух снизу, а не изнутри. Иначе может получиться обратный процесс.

Не следует забывать и про порог шума в помещении. При обустройстве камина, его необходимо минимизировать, иначе, несмотря на тепло, источаемое нагревательным прибором, в комнате будет находиться крайне неуютно.

Приняв решение об обустройстве камина с воздушным отоплением на даче, сразу хочется предупредить, что мероприятие это не простое. Если вы являетесь абсолютным новичком в этом деле, то схему расположения вентилятором и труб лучше заказать у специалиста.

Элементы системы

Принцип создания такой конструкции следующий: холодный воздух забирается снизу вентиляторами и идет к топке, где нагревается до необходимой температуры. Затем он поступает в простенки и уже по специальным каналам проходит в облицовочный кожух дымовой трубы.

Движение воздуха в кожухе

Металлическая дымовая труба тоже, в свою очередь, выделяет тепло, повышая эффективность камина. Здесь происходит максимальная циркуляция горячего воздуха, который, под действием вентилятора, направляется в помещение.

Видео. Как правильно вести расчет воздушного отопления

Для конструкции этой системы отопления подойдет закрытая топка, которая максимально аккумулирует и сохраняет тепло. Подобная система отопления позволяет достичь максимального КПД в 80-85%.

Для того чтобы добиться максимальной эффективности конструкции, нужно свести к минимуму сеть труб, каналов и количество их изгибов. Если же длина трубы не превышает 3 метров и при этом не имеет множество изгибов, то может хватить естественной циркуляции. При других параметров, без дополнительных вентиляторов не обойтись.

Воздушные каналы лучше выполнять из стали или алюминия.

Схема нагрева воздуха в камине

Особенности подсоединения к системе отопления

Подключение водяного камина в систему производится при наличии теплоносителя в контуре с учетом его циркуляции.

Естественный тип циркуляции

Расположение труб с принудительной и естественной циркуляцией

Агрегаты с водяным контуром подключаются так:

1. Сооружение разгонного коллектора за теплообменником для подъема теплоносителя на самую высокую точку.
2. Установка расширительной емкости вверху.
3. Сооружение отопительной магистрали из труб не меньше 32 мм диаметром.
4. Соблюдение уклона – 5 см на 1 м для нормальной циркуляции.

Принудительный тип циркуляции

Принудительная циркуляция воды предусматривает несколько нюансов:

• расширительный резервуар ставится на любом участке магистрали;
• батареи подключаются любым способом;
• соблюдать уклон трассы не обязательно;
• для предотвращения появления конденсата в топке можно использовать автоматический блок.

Дополнительные плюсы и минусы системы с водяным контуром

Устройство водяного контура дает возможность равномернее распределять тепло по жилью. Печное отопление, дополненное системой водяного контура, характеризуется улучшенными параметрами и дополнительными преимуществами:

• Производительность. Система с водяным контуром способна качественно прогреть жилье большой площади. Благодаря высокой удельной теплоемкости вода поглощает и отдает значительное количество энергии, с небольшими потерями при транспортировке.

















• Размер. Водяной контур имеет малые габариты, в отличие от, например, воздуховодов воздушно-конвекционной системы, которые часто остаются на виду.

• Многозадачность. Печь для отопления дома с водяным отоплением с легкостью может справляться с несколькими задачами: поддержанием комфортной температуры воздуха в комнатах, нагревом воды для бытовых нужд и приготовлением пищи.

• Качества теплоносителя. Вода – безопасный и доступный наполнитель для домашнего контура.

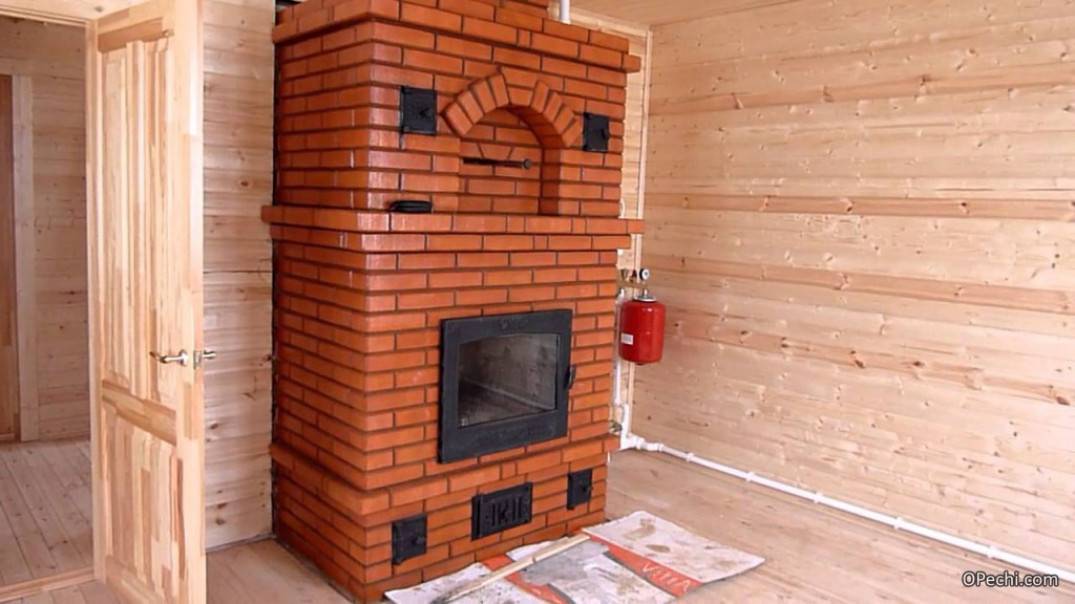

Визуализация конструкции с большой топкой и водяным контуромИсточник yandex.uz

У использования воды есть минусы, обусловленные ее физико-химическими свойствами:

• Высокая температура замерзания. Если в загородном коттедже живут круглый год, водяному контуру ничего не грозит. Если дом зимой пустует, вода может замерзнуть, расшириться и повредить систему. Распространенный выход – слив воды (но тогда усиливается коррозия металлических деталей). Альтернативный вариант, использование антифриза, подходит не всем системам и радиаторам и требует дополнительных денежных вливаний.

• Состав воды. Если вода, циркулирующая по системе, имеет повышенное содержание солей, на внутренних частях усиленно образуется накипь и начинается коррозия. Затормозить нежелательные процессы можно добавлением в систему специальных присадок. Обустройство закрытой системы также поможет пролить срок службы водяного контура.

Печь-голландка отличается высокой теплоотдачей и занимает немного местаИсточник opalennia.com

Что мы обычно ждем от камина?

Когда мы – Вы, я или кто-либо другой – сидя у экрана компьютера, рисуя свой проект или просто размышляя на тему отопления дома, задумываемся о камине и отоплении дома (особенно если задумываемся о первом и втором одновременно), мы частенько забываем первичные ожидания от самого камина. Во-первых, мы забываем разницу открытого камина и камина с дверцей. А она существенная, если дверца обычная. Дело в том, что топки бывают «колосниковые» и «подовые». Про это я недавно написал отдельную статью «Современная дверца для камина с огнеупорным стеклом – важные особенности!».

Многие отлично знают, в чем все-таки прелесть открытых каминов. Но вряд ли многие люди могут различить важные особенности каминной топку (или любой камин с дверцей) и открытый камин. И уж, тем более, меньше людей смогут подобрать дверцу, за стеклом которой камин будет гореть с эффектом открытого камина – хорошую подовую дверцу. Подавляющее же большинство стальных каминов и любых каминов с дверцами – колосниковые. Это требуется для эффективности отопления. Горение в них совсем другое, эстетика сгорания дров в них никогда не сравнится с открытым камином или камином с хорошей подовой дверцей.

Во-вторых, вот мой личный опыт и опыт моих коллег. Чтобы не откладывать постоянно топку камина и вообще иметь возможность наслаждаться видом пламени, камин должен располагаться на самом видном месте гостиной. Так же он не занимать ключевое место – чтобы не мешался. Это, конечно же, очевидно, но когда возникает вопрос о водяном контуре, мы начинаем прокручивать многие варианты размещения для выгодного отопления дома. Зачастую, мы забываем о вышеназванной очевидности в угоду эффективности отопления.

Преимущества и недостатки водяного отопления в бане

Было бы удивительно неправильным иметь в своем распоряжении в сауне полноценную печь на дровах, а для обогрева помещения устанавливать электрические калориферы, или использовать для бани котел с водяным контуром отопления, установленный рядом в доме.

Зачастую хозяева не решаются на переоборудование существующей печки-каменки на двухконтурную банную печь по самым банальным причинам:

• В отличие от бака для кипятка на каменку, самая простая двухконтурная печь промышленного изготовления стоит достаточно дорого. На то, чтобы проложить систему труб и радиаторов водяного отопления, тоже потребуются расходы, поэтому кажется, что проще греть банное помещение электрокалориферами;
• Нет желания затевать ремонт в парилке и переделывать уже построенную печную систему. При этом мало кто знает, что серьезная переделка может коснуться лишь небольшой части топки.

Можно, конечно, купить печь для сауны с водяным контуром известного бренда, но обойдется такая обновка достаточно дорого. Тот же Ермак или Гармония с встроенным водяным контуром обойдутся не менее чем в 600-700 долл. без монтажа.

К сведению! Дооборудование уже установленной в бане печки будет стоить втрое меньше, но собственных времени и сил на переоборудование старой каменки в модифицированную банную печь с водяным контуром уйдет намного больше.

В использовании для нужд бани печки с водогрейным контуром есть одно неоспоримое преимущество. Такой способ обогрева практически независим от наличия или отсутствия электроэнергии в банном помещении. То есть установка в печь водяного контура позволяет использовать баньку в качестве летней кухни, гостевого домика, или даже обеспечивать теплом мини-бассейн под навесом.
