Водяной калорифер для приточной вентиляции: виды, устройство, принцип работы

Расчет мощности калорифера

Для правильного расчета калорифера необходимо определиться с исходными данными: производительностью, плотностью воздуха, уличной и желаемой температурой в помещении. Последние показатели чрезвычайно важны, поскольку от них зависит количество тепла, затрачиваемого на нагрев 1 м3 воздуха. Часть данных можно узнать из специальных таблиц.

Водяной прибор

Расчет мощности исходя из уличных температур

Чтобы рассчитать площадь сечения водяного калорифера, применяют формулу Аф= L×ρ_ул/3600 (ϑρ). Используются значения:

• L – производительность, которая выражается в м3/ч или кг/ч;
• p_ул – плотность воздуха на улице по таблице;
• ϑρ – массовая скорость воздуха в сечении.

Получив результат, подбирают для системы вентиляции один калорифер стандартного размера или несколько приборов так, чтобы площадь или сумма площадей были равны или чуть больше расчетного значения.

Массовый расход воздуха в кг/ч вычисляют по формуле G=L×p_ср:

pср– плотность воздуха при средней температуре.

pср рассчитывают по формуле (t_ул+t_кон)/2:

• t_ул – уличная температура воздуха в самую холодную пятидневку года;
• t_кон – желаемая температура в помещении.

Потом для среднего показателя определяют плотность по таблице.

Вычисляют расход тепла для прогрева воздуха по формуле: Q (Вт) = G×c×(t_кон–t_ул)

Для примера будут рассчитаны данные, если известно:

• L – 10000 м3/ч (производительность указывается в документации);
• t_кон – 21°C;
• t_ул – –25°C.

pср =(–25°C +21°C)/2=–2°C

Плотность воздуха при этой температуре – 1,303.

Массовый расход воздушной массы равен G=10000 м3/ч×1,303 кг/м3=13030кг/ч

Отсюда Q=13030/3600×1011×(21-(-25))=168325 Вт.

К этой величине необходимо добавить 10-15% для запаса мощности.

Паровой калорифер

Мощность парового калорифера определяют тем же способом, только для расчета G используют формулу G=Q/r. r – удельная теплота, образующаяся при конденсации пара в кДж/кг.

Электрический калорифер

Формула расчета мощности калорифера

Для электрических приборов большую часть необходимых данных обычно указывает изготовитель, что значительно упрощает расчет нагрева воздуха и выбор калорифера. Несмотря на относительно низкую тепловую мощность, электрокалориферная система потребляет много электроэнергии, поэтому ее зачастую приходится подключать отдельным кабелем к щитку. Калориферы мощностью более 7 кВт запитывают от сети 380 В.

Потребляемый ток рассчитывают по формуле I=P/U, где P – мощность, а U – напряжение. Значение U зависит от особенностей подключения. Если подключение однофазное, U=220В, если трехфазное, U=660В.

Температуру нагрева рассчитывают по формуле T=2,98×P/L, где L – как и в других расчетах, производительность системы.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года

Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

• насос для циркуляции теплоносителя;
• трехходовой клапан;
• арматура конструкции;
• блок управления;
• узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

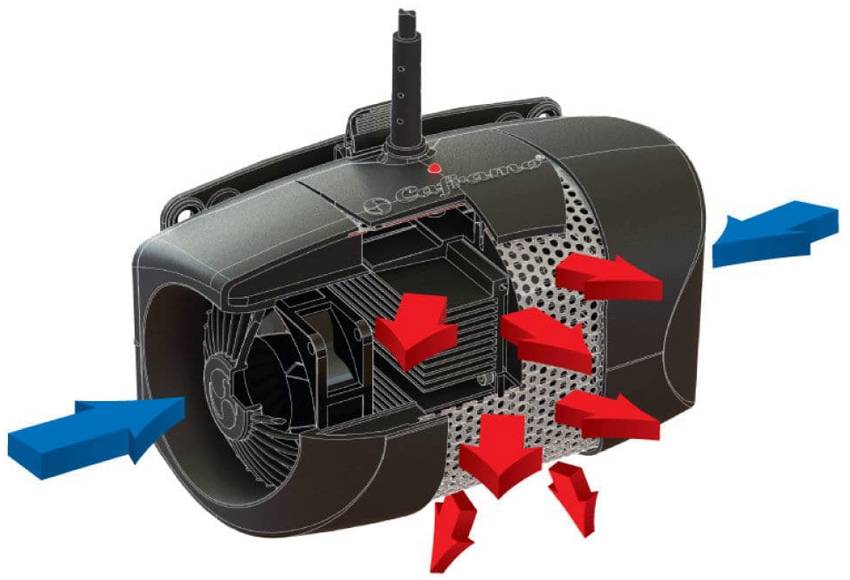

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

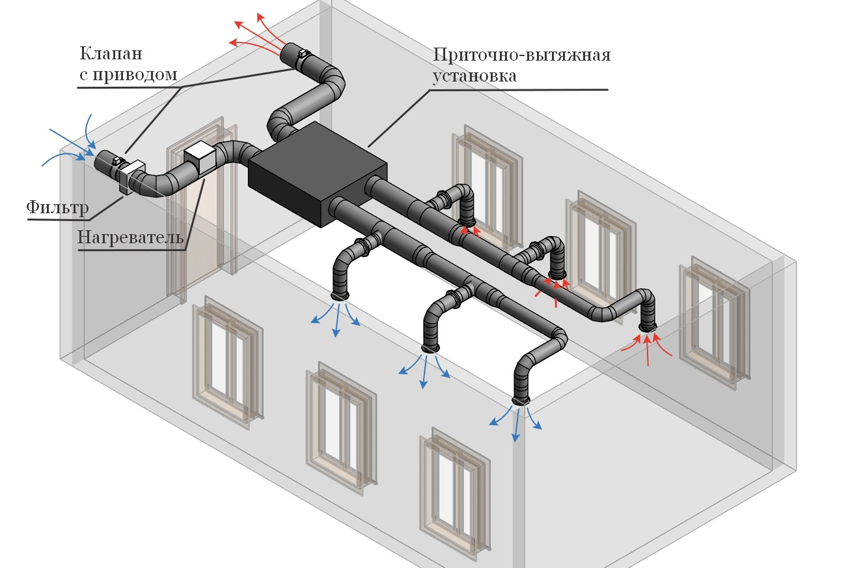

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Советы по монтажу

Калориферы с датчиками в теплице поддерживают нужную температуру Воздухонагреватель водяной устанавливается в помещениях, подключенных к центральной теплотрассе. При самостоятельном монтаже стоит соблюдать рекомендации специалистов:

• Диагональ нагревателя зависит от особенностей изгибов каналов, типа заслонки и конструктивных элементов.
• Для защиты нагревателя от перемерзания установка производится в помещениях с температурой не ниже 0 градусов.
• Перед началом монтажа необходимо осмотреть пластины и трубки на предмет целостности.
• Приварные фланцы проще всего соединять встык.
• Прямоточные вентили воздухоотводов располагают вверху отводного и подающего коллекторов.
• Стыки прибора и системы вентиляции герметизируются.
• Настенные модели устанавливаются посредством крепления консоли двумя саморезами.

Калориферы водяные для приточной вентиляции

Основная область использования калориферов — здания или помещения, в которых по разным причинам не имеется возможности установить радиаторы. Например, при больших объемах помещений радиаторы попросту не справятся напротив, будет наиболее эффективным. Наиболее рациональным расположением водяных калориферов является приточная вентиляционная линия, поскольку нагревать выводимый поток нецелесообразно.

Кроме отопления, активно применяется подогрев приточной струи, используемый для сохранения уже имеющегося тепла в помещении. Если производится транспортировка свежей струи по продолжительной линии воздуховодов, то на них без подогрева воздуха будет накапливаться конденсат, что создаст массу проблем эксплуатационного характера. Для решения всех этих вопросов применяются водяные воздухонагреватели.

Воздухонагреватель водяной: принцип работы и конструкция

Наиболее распространенным типом являются. Они пришли на смену пластинчатым конструкциям, менее удачным в обслуживании и требующим периодического обслуживания в довольно трудоемкой форме.

Смотреть корзину В корзину / Детали

8 100 ₽ОтложитьОтложить Сравнить

• Смотреть корзину Детали

Смотреть корзину Детали

Смотреть корзину В корзину / Детали

Нагреватель

Основной элемент нагревателя — стальная трубка, на внешнюю поверхность которой нанесено алюминиевое оребрение. Эти ребра служат теплоотдающей поверхностью, площадь которой в сумме получается достаточно большой. При этом, полный наружный диаметр трубок (вместе с оребрением) составляет 37 мм, а сама трубка — 16 мм, поэтому глубина ребер относительно невелика и не вызывает опасности заполнения грязью, пылью или иными посторонними материалами, снижающими теплоотдачу. Расстояние между ребрами составляет 2,8 мм, что позволяет сохранять тепло даже при интенсивном обдуве, делая работу устройства высокоэффективной.

Трубки

Трубки установлены в плоскую прямоугольную раму в 2, 3 или 4 ряда. Расстояние между осями трубок способствует максимальной теплоотдаче от их поверхности. Подача воздушного потока производится при помощи осевого или радиального вентилятора, это зависит от места установки прибора и специфики его работы.

Установка

Для установки калорифера корпус (рамка) имеет несколько продолговатых монтажных отверстий на фланцевых креплениях. С их помощью приборы могут устанавливаться в систему воздушных каналов, в проемы или иные опорные конструкции. Иногда применяется отдельная установка, когда прибор обслуживает помещение определенного размера и не встроен в общую систему обогрева или вентиляции.

Методы обвязки

Обвязка калорифера — это комплекс устройств и элементов регулировки подачи теплоносителя в прибор. Он включает в себя следующие элементы:

• Насос.
• Двух- или трехходовой клапан.
• Измерительные приборы.
• Запорная арматура.
• Фильтр.
• Байпас.

В зависимости от условий эксплуатации эти элементы могут быть расположены в непосредственной близости от прибора, или на приличном отдалении от него. Исходя из условий подключения различают:

• Гибкая обвязка. Монтируется на узлах управления, расположенных рядом с прибором. Установка таких обвязок считается более легкой, так как она дает возможность все работы производить на резьбовых соединениях, практически не нуждаясь в сварке.
• Жесткая обвязка. Используется на устройствах, удаленных от узлов управления и требующих наличия прочных коммуникаций.

При разнице в технике монтажа, оба вида выполняют одну и ту же функцию — обеспечивают настройку и регулировку режима работы калорифера.

Как выбрать приточную вентиляцию

Для выбора подходящей системы необходимо учитывать следующие параметры:

1. Количество людей, находящихся в помещении. Нормативы поступления свежего воздуха обычно указывают в расчёте на одного человека. Вентиляционная система должна иметь такую мощность, которая обеспечит поступление достаточного объёма воздуха для присутствующих.
2. Нужно учитывать качество наружного воздуха. Если он очень загрязнён то должен обеспечиваться высокий уровень очистки. С другой стороны, если человек живёт в местности с чистым воздухом, то качество фильтра не имеет решающего значения.
3. Важную роль играет площадь помещения. Чем она больше, тем мощнее должна быть операционная система.

Преимущества и недостатки

Главное преимущество приточного воздухообмена с водяным калорифером это значительная экономия по затратам энергии. Ведь основной элемент – теплообменник представляет собой, по сути, радиатор отопления встроенный в вентиляционный канал. Не требуется дополнительно греть теплоноситель или затрачивать электричество для нагревания воздушного потока.

Второй важный положительный момент это высокое КПД. Водяной калорифер способен быстро нагревать большие объемы воздуха до требуемой температуры.

Безопасность оборудования также немаловажный момент. Водяное устройство не создает нагрузку на электросеть, а его поломка не приведет к возникновению пожара.

Но, как и любое оборудование, водяной прибор для нагревания воздуха при циркуляции имеет и недостатки.

Во-первых, это габариты установки, не позволяющие монтаж в небольших помещениях жилых квартир.

Во-вторых, это более сложная установка, так как требуется подключение к отоплению, что тянет за собой целую операцию по выведению труб.

В третьих, для контролирования температуры нагревания воздуха нужно повести манипуляции с подачей теплоносителя, или же понижения температуры воды в котле отопления.

Также нужен строгий контроль температуры воды в системе. Водяные калориферы не желательно подключать к центральному отоплению, где нет возможности установить предел нагревания теплоносителя. Для такого нагревателя в приточной вентиляции диапазон температур составляет от +2 до +150 градусов.

Конечно, можно не заморачиваться и не устанавливать такое сложное оборудование. Однако при обустройстве циркуляции в больших помещениях подача свежего холодного воздуха значительно увеличит расходы на отопление. Также можно заменить водяной прибор электрическим, однако такое решение тоже увеличит затраты на электроэнергию, что не всегда рентабельно. Воздухообмен с таким типом подогрева, на сегодня остается одной из самых экономичных и выгодных с более высокими показателями по полезному действию.

Методы обвязки

Регулирующий арматурный каркас (обвязка калорифера приточной вентиляции) в зависимости от используемого источника поступления нагретой воды зачастую осуществляется двумя способами:

• применение двухходовых вентилей – в случаях использования городской сети, в которой не фиксируется расход обратного количества воды, существует только необходимость поддержания постоянства температуры;
• использование трехходовых вентилей – в случаях потребления с бойлера или котельной, где строго фиксируется расход обратного объема воды, а любые изменения влияют на нормальное функционирование всей системы. Также вам будет полезно прочитать как организовать вентиляцию в котельной загородного дома.

Установка узла обвязки

Определение необходимого значения мощности установки

При подборе нагревательного оборудования для обустройства приточной вентиляции нужно в обязательном порядке произвести расчет необходимых показателей:

• производительности на основе наружного воздушного потока окружающей среды;
• давления, которое создается работой вентиляторов;
• общей мощности нагревательного прибора;
• площади трубоотводов подачи воздуха;
• допустимой нормы возникновения различного рода шумовых эффектов;
• скорости проникновения воздушных потоков.

Особое внимание уделяется определению уровня мощности калорифера. Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе

Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора.

Выполняя расчет калорифера приточной вентиляции

• возможность применения разного типа питания;
• трехфазное подключение необходимо при использовании калорифера мощностью более 5кВт. В данном случае трехфазное питание является наиболее приемлемым вариантом, поскольку при этом ток будет гораздо ниже.

Максимально допустимое значение тока, потребляемого калориферным оборудованием, рассчитывается на основе довольно простой формулы:

I = P (мощность) /U (напряжение питания)

Для однофазного напряжения значение U приравнивают к 220В, при трехфазном питании – 660В.
Немаловажным параметром также является температура приточного воздушного потока при нагревании калорифера заданного параметра мощности, которая рассчитывается по формуле:

T =2.98 x P (мощность) / L (производительность вентиляционной системы)

Стандартные значения рассчитываемой мощности калориферной установки для квартир и домов может составлять 1-5кВт и 5-50кВт – на предприятиях или в офисе. В случаях невозможности применения электрического типа калориферного прибора с заданной мощностью, следует прибегнуть к установке водяного калорифера, который использует в виде основного тепла воду из различных систем отопления, в том числе автономное или центральное.

В целом, в небольших помещениях целесообразнее устанавливать калориферы для приточной вентиляции на электрической основе, так как они удобны в эксплуатации и не занимают много времени при установке. Для строений с большой площадью наилучшим вариантом станет монтаж водяных калориферов, благодаря которым значительно экономится электроэнергия и уменьшаются энергозатраты, необходимые для подогрева воды.

Водяные калориферы с вентилятором: характеристики и производители

Калорифер водяной с вентилятором – это один из наиболее экономных и эффективных приборов, служащих для обогрева воздуха в ангарах, складах, спортзалах, в торговых, выставочных и концертных залах, автосервисах, мастерских. Также с его помощью отапливают теплицы, фермы и другие просторные объекты с большой площадью.

Такие агрегаты бывают также в разных исполнениях в зависимости от предполагаемого размещения. То есть могут быть настенные или потолочные калориферы, которые можно легко установить в любом помещении.

Основные плюсы водяных калориферов отопления заключаются в их энергоэффективности и производительности, что проявляется в возможности как повышать, так и охлаждать температуру в помещении. При этом тепловентиляторы в основном малозатратны, так как потребляют мало электроэнергии и позволяют сэкономить на отоплении.

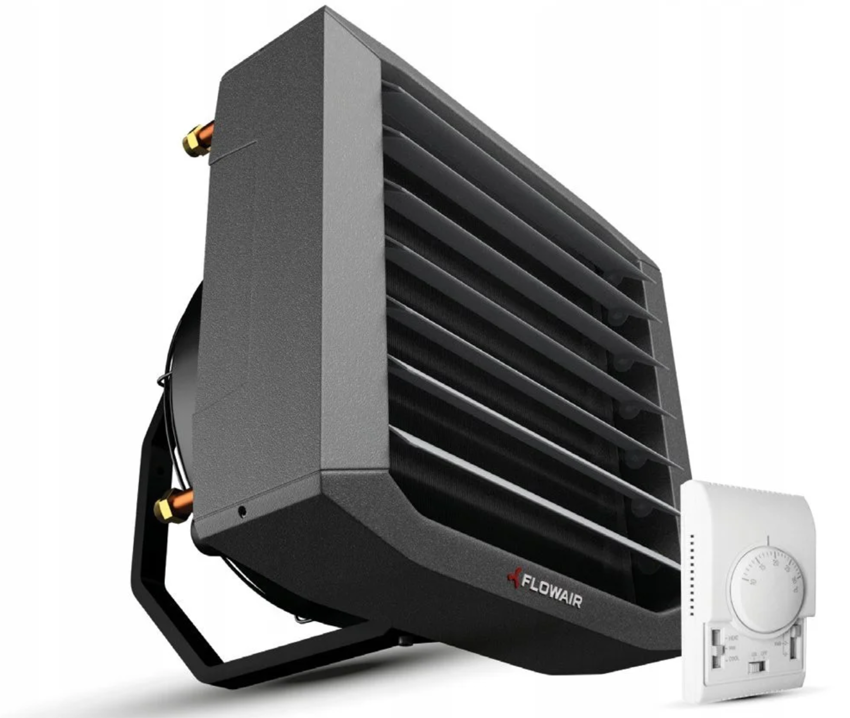

Электрический тепловентилятор с панелью управления Flowair

На производстве таких калориферов специализируются как зарубежные, так и отечественные марки, среди которых Тепломаш, Греерс, Flowair и Volcano. Водяной калорифер отопления с вентилятором — отличное решение в большинстве случаев для обогрева больших объектов.

Популярными на отечественном рынке считаются калориферы КСК. Приборы этой марки отличаются компактностью и экономичностью. Агрегаты широко используют в промышленности, так как отлично справляются с задачей быстрого нагрева воздуха в помещениях с большой площадью, при этом используя минимум электроэнергии. Приборы также используют как теплоутилизатор. Они являются составляющей в разных агрегатах, системах отопления, кондиционирования и вентиляции. Теплоносителем в калорифере КСК является горячая вода с температурным показателем свыше 190°С.

Калориферы отопления с вентилятором: особенности конструкции и работы

Калориферы отопления с вентилятором представлены шестью типоразмерами. Это очень популярные средства отопления, поэтому имеют широкий модельный ряд у многих производителей. Бывают двухрядные и трехрядные модели. Мощность калорифера от 10 до 60 кВт позволяет подобрать оборудование для помещений с разной площадью.

Мощность калориферов варьируется в пределах 10-60 кВт

Такие калориферы еще называют тепловентиляторами или дуйчиками, они отличаются компактностью и легкостью. На потолок или стену их крепят с использованием специальных кронштейнов.

В целях износостойкости корпус агрегата изготавливают из полипропилена или из оцинкованной стали, а сверху покрывают эмалью. Полипропилен отличается высокой степенью сопротивляемости к механическим повреждениям и устойчивостью к различным газам и парам. Поэтому корпус выдерживает высокие температуры, устойчив к коррозии повреждениям разного характера.

Для производства теплообменника используют медные трубки, а для оребрения – алюминиевые пластины. Их монтируют на задней панели устройства, что позволяет значительно упростить установку прибора и улучшить его дизайн.

Прибор оснащают бесшумным осевым вентилятором с лопатками из спецпрофиля и подшипников наивысшего класса, не требующие смазывания. Такое устройство дает высокую производительность при низком потреблении электроэнергии. Кроме того, расход воздуха регулируется в рабочем диапазоне. В качестве теплоносителя служит вода из системы централизованного отопления.

Агрегаты производятся в потолочном и настенном исполнении. За счет лёгкости монтажной консоли возможен оборот агрегата на 180 градусов вовремя эксплуатации.

Потолочный тепловентилятор отопления

Подключение электрического калорифера

В электрических видах главным параметром выступает мощность в кВт, соответственно он требует к себе осторожности и соблюдения техники безопасности при его подключении. В данном варианте используется блок управления, который способен контролировать температуру в помещении. Когда температура внутри помещения оказывается ниже заданной, то калорифер автоматически включается

С помощью термореле можно удерживать заданную температуру и быть застрахованным от нагрева устройства свыше 140 градусов

Когда температура внутри помещения оказывается ниже заданной, то калорифер автоматически включается. С помощью термореле можно удерживать заданную температуру и быть застрахованным от нагрева устройства свыше 140 градусов.

Схема работы заключается в том, что когда нажата кнопка «Пуск» запускается двигатель и вентиляция калорифера. На двигатель подключено тепловое реле на определённом токе. В случае проблем с вентиляцией срабатывает тепловое реле, после чего происходит размыкание цепи питания.

При включенном вентиляторе калорифера можно включить ТЭНы за счёт замыкания блокировочных контактов. Включение ТЭНов происходит кнопкой «Пуск». В это время происходит включение промежуточного пускателя, что активирует мощный пускатель, который включает посредством своих контактов ТЭНы. Для максимально быстрого нагрева все нагреватели включаются сразу же.

• Для защиты от пожара в схему включены такие элементы, как:
• Тепловое реле, что защищает двигатель при остановке;
• Защита от включения без вентилятора;
• Термореле, что предохраняет корпус калорифера от перегрева. Во время активации термореле вентилятор будет продолжать работу и охладит его.

Схема может быть дополнена индикатором включения пускателя и аварийным индикатором. Помимо этого целесообразна установка автоматического выключателя на цепь, которая питает ТЭНы, а также автомат мощнее на вход устройства. Не следует устанавливать автоматы на вентиляторы.

Для управления калорифером устанавливается шкаф управления, что должен быть расположен недалеко от калорифера. Чем меньше расстояние, тем можно использовать провод меньшего сечения.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

• Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
• Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
• Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
• Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
• Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции

Дополнительные элементы

• Вентиляторы.
• Диффузоры (способствуют распределению масс потока воздуха).
• Глушитель шума.
• Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

• скорости потока воздушных масс, проходящих через вентиляцию;
• влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

• Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
• Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
• Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
• Вентилятор для притока воздуха с улици.
• Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Критерии выбора калориферов

При выборе калорифера, помимо теплопроизводительности, производительности по объему воздуха и поверхности теплообмена, необходимо определиться с критериями, перечисленными ниже.

Водяной, электрический или паровой

Изначально вид калорифера определяет теплоноситель: горячая вода, пар или электроэнергия.

Водяной калорифер, подключенный к системе теплоснабжения, делает ее надежнее и экономичнее, чем электрический. Эти приборы наиболее широко используются в названых выше областях применения.

Паровые приборы КПСк во многом схожи с водяными калориферами. Главное отличие – в трубки нагревательных элементов подается водяной пар с температурой +190 °С. Их использование обосновано экономически там, где пар идет в технологии для производства и его избыток можно применить для обогрева помещений (ТЭЦ).

Там, где нет надежных источников горячей воды и пара вполне разумно применение электрических калориферов. Они просты в монтаже, легки в управлении и автоматизации, не боятся низких температур окружающего воздуха. Несмотря на большие эксплуатационные расходы на нагрев ТЭНов из-за дороговизны электроэнергии и стоимости самого оборудования, электрические калориферы востребованы как канальные нагреватели.

С вентилятором или без него

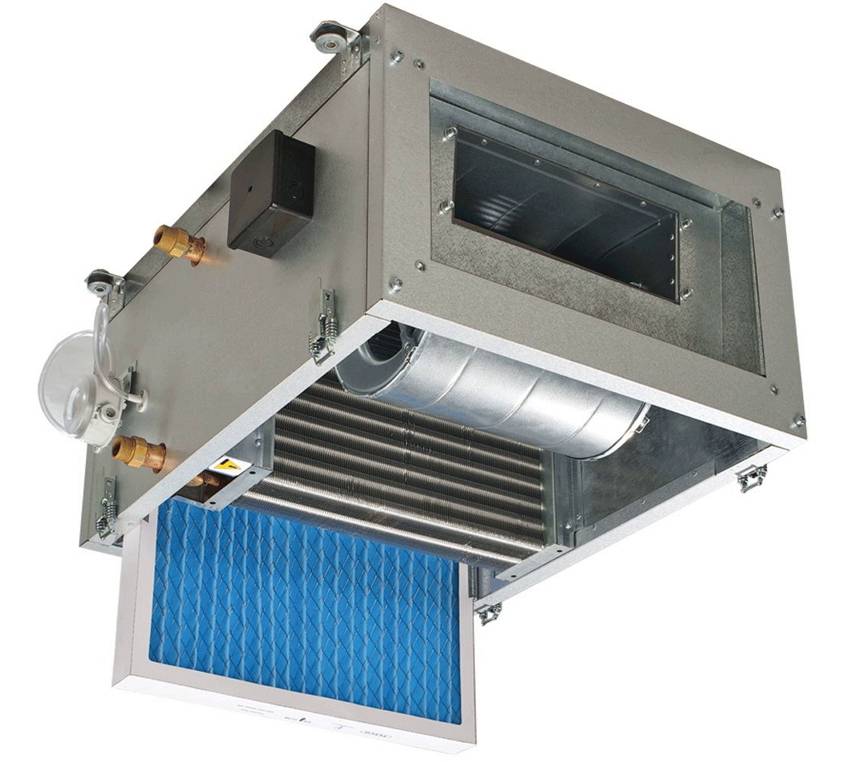

Основная задача калорифера с вентилятором – создание теплого воздушного потока для обогрева помещения. Прогонять воздух через пластины трубок – это функция вентилятора. В случае нештатной ситуации с отказом вентилятор, циркуляция воды через трубки должна быть прекращена.

Форма и материал трубок

Основа нагревательного элемента калорифера – стальная трубка из которой собрана решетка секции. Существуют три варианта конструкции трубок:

• гладкотрубные – обычные трубки расположены рядом друг с другом, теплоотдача наиболее низкая из возможных;
• пластинчатые – на гладкие трубки напрессованы пластины для увеличения площади теплоотдачи.
• биметаллические – стальные или медные трубки с навитой, сложной по форме алюминиевой лентой. Теплоотдача в этом случае наиболее эффективна, медные трубки более теплопроводные.

Минимально необходимая мощность

Для определения минимальной мощности нагрева можно использовать довольно простой расчет, приведенный в сравнительном расчете между радиаторами и калориферами ранее. Но поскольку калориферы не только излучают тепловую энергию, но и прогоняют воздух вентилятором, есть более точный способ определения мощности с учетом табличных коэффициентов. Для автосалона с размерами 50х20х6 м:

1. Объем воздуха автосалона V = 50*20*6 = 6 000 м3 (нужно нагреть за 1 час).
2. Наружная температура T_ул = -20⁰C.
3. Температура в салоне T_ком = +20⁰C.
4. Плотность воздуха, p = 1,293 кг/м3 при средней температуре (-20⁰C +20⁰C)/2 = 0. Удельная теплоемкость воздуха, с =1009 Дж/(кг*K) при температуре снаружи -20⁰C — из таблицы.
5. Производительность по воздуху G = L*p = 6 000*1,293 =7 758 м3/час.
6. Минимальная мощность по формуле: Q (кВт) = G/3600*c*(T_ком – T_ул) = 7758/3600*1009*40 = 86,976 кВт.
7. С учетом запаса мощности в 15% минимально необходимая теплопроизводительность = 100,02 кВт.
